Титановые сплавы CP-Ti и Ti6Al4V. Обзор и сравнение.

Как мы знаем, различные производители используют для производства дентальных имплантатов и ортопедических компонентов к ним различные титановые сплавы, которые считаются производителем наиболее оптимальными в каждом случае. Так, например, титановый сплав Ti 6AL-4V ELI относящийся к категории медицинских титановых сплавов, является одним из самых используемых сплавов во всех направлениях медицины. Многие производители имплантационных систем используют именно его в т.ч. и для производства имплантатов. Например, такие как лидеры по продажам дентальных имплантатов на рынке США – американские компании 3i и Zimmer, объединившиеся недавно в одну корпорацию Zimmer Biomet. Или старейший французский стоматологический производитель Anthogyr, сегодня входящий в состав STRAUMANN GROUP. Израильская Alpha—Bio, с 2008 года принадлежащая компании Nobel Biocare (подразделение крупнейшей в мире американской медицинской корпорации Danaher Corporation). Эти и многие другие компании используют в своем производстве титановый сплав Ti 6AL-4V ELI из-за оптимального соотношения биосовместимости, устойчивости к коррозии и прочности. По этим же причинам данный сплав используют для производства эндоканальных стоматологических штифтов такие крупнейшие производители эндодонтической продукции, как швейцарская компания Maillefer входящая в состав Dentsply—Sirona и Anthogyr. Компании, использующие для производства дентальных имплантатов сплавы других категорий (например Grade 4 или Roxolid® разработанный и применяемый компанией Straumann) успешно производят из сплава Ti 6AL-4V ортопедические компоненты для постоянных и временных протезов.

Компании, использующие для производства дентальных имплантатов сплавы других категорий (например Grade 4 или Roxolid® разработанный и применяемый компанией Straumann) успешно производят из сплава Ti 6AL-4V ортопедические компоненты для постоянных и временных протезов.



Сплав Ti 6AL-4VELI (Extra Low Interstitial — супер чистый) отличается от сплавов коммерческого чистого титана CP-Ti (Grade 1-4) наличием легирующих добавок в своем составе.

Легирующие добавки обеспечивают значительное увеличение прочностных характеристик сплава, что имеет важное значение при производстве имплантируемых изделий эксплуатируемых под нагрузкой. Поэтому сплав Ti 6AL-4VELI используется при изготовлении протезов для полной замены тазобедренного и коленного сустава.

Также сплав Ti 6AL-4VELI имеет более высокий порог прочности на разрыв относительно сплава коммерчески чистого титана CP-Ti (Grade 1-4). 895 МПа к 550 МПа соответственно, что выше более чем в 1,6 раза (1).

Существуют различные точки зрения на выбор того или иного титанового сплава для производства медицинских изделий, в частности дентальных имплантатов. Однако, до сегодняшнего дня определенной единой позиции научного и медицинского сообщества по данному вопросу нет. Нет и какого-то массива исследований, позволяющих однозначно определить окончательный ответ. Исследование «Промышленный чистый титан (cp-Ti) versus титановый сплав (Ti6Al4V) как материалы для имплантатов, фиксированных в кости — или один действительно лучше, чем другой?», вышедшее недавно в научном журнале Materials Scienceand Engineering C Volume 62, 1 May 2016, Pages 960-966, проведенное Фуркан А.

Шах, Маргарита Тробос, Питер Томсен, Андерс Палмквист, Кафедрой биоматериалов, Институтом клинических наук, Sahlgrenska Academy в Гетеборгском университете, Гетеборг, Швеция и BIOMATCELL VINN Центром совершенствования биоматериалов и клеточной терапии, Гетеборг, Швеция (5), систематизирует отсутствие фактов превосходства одного материала над другим.

Для анализа ситуации исследование поставило три вопроса:

  1. Насколько отличаются свойства поверхностей при одинаковом процессе обработки промышленного чистого титана (cp-Ti) и титанового сплава (Ti6Al4V)?
  2. Реагирует ли костная ткань по-разному на два материала?
  3. Реагируют ли бактерии, вызывающие биоматериал-ассоциированные инфекции, по-разному на два материала?

Для поиска ответа на первый вопрос был использованы данные полученные методом (XPS)–  (РФЭС). Рентгеновская фотоэлектронная спектроскопия— полу количественный спектроскопический метод исследования элементного состава, химического и электронного состояния атомов, на поверхности изучаемого материала. Данный метод исследования может использоваться в том числе для анализа разницы состояния вещества, как в спокойном состоянии, так и после его обработки.

В нашем случае рентгеновская фотоэлектронная спектроскопия (XPS) показала, что поверхность Ti6Al4V в основном состоит из TiO 2 с небольшим количеством Аl в трехвалентной катионной конфигурации (Аl3 +), при этом не был обнаружен ванадий в спонтанно образовавшейся оксидной пленке [2].

Поверхности ср-Тi и Ti6Al4V имеют умеренную смачиваемость и гидрофильность со сходными свойствами водопоглощения [3]. Микроструктура поверхности, образуемая вследствие воздушно-абразивной обработки, протравливания кислотой, или анодизации уменьшает смачиваемостьи ср-Тi, и Ti6Al4V [4].

Второй вопрос, касающийся костной реакции на оба сплава, был проработан с помощью глубоко анализа литературы по результатам экспериментальных исследований, который был направлен на выявление неоспоримых преимуществ одного материала (ср-Ті, или Ti6Al4V) по сравнению с другим для подтверждения этой гипотезы. Принимались во внимание только сравнительные исследования invivo, в которых оценивали титановый сплав (Ti6Al4V) Grade-5 класса и ср-Ті (как контрольный материал). Известны лишь несколько сравнительных исследований тканевых реакции на чистый титан, или титановые сплавы. В большинстве исследований использовали другие материалы или поверхности в тех же публикациях, или не было точной статистической оценки, или анализ не выявил статистического различия (5).

Большинство имеющихся исследований проводили на кролях, бабуинах и крысах. Оценивали период заживления продолжительностью от 3 дней до 12 месяцев с такими конечными анализами: (I) контакт имлантат-кость (BIC) (II) участок кости между витками резьбы (ВА) 4 (III) толщина кости (IV) крутящий момент удаления (RTQ) (V) предел прочности; (VI) резонансно-частотный анализ (RFA) и (VІІ) ультраструктурный анализ поверхности. Из анализированных публикаций, в одной не указаны существенные различия в ВА, или BIC между ср-Тi и Ti6Al4V [6]. В трех публикациях указаны более высокие значения RTQ для ср-Тi [9, 7, 8], в двух из которых также указывается соответственно более высокие значения предела прочности [9, 7] — гибридный параметр основывается на значениях RTQ и ВІС, тогда как в третьей публикации этот параметр не учтен [8].

Напротив, в нескольких исследованиях указаны более высокие значения RTQ для Ti6Al4V имплантатов, но без статистического анализа [8, 10]. Более того, трудно сравнивать фактические значения, полученные в разных исследованиях, поскольку измерения не проводили сравнительным, или стандартизированным способом.

С точки зрения гистологической оценки по данным большинства публикаций, не обнаружено никаких гистологических доказательств различий между ср-Тi и Ti6Al4V относительно костного ответа в контрольных периодах (5).

Вопрос бактериального взаимодействия. На сегодняшний день проведено недостаточно сравнительных исследований инфекций invivo между материалами ср-Тi и Ti6Al4V. Физические, химические и топографические свойства биоматериала, как и виды бактерий и вирулентных свойств культур, могут влиять на бактериальное прикрепление и образование биопленки в биоматериал-ассоциированных инфекциях (5).

Прикрепление нескольких грамположительных (S. epidermidis и Streptococcus Sanguinis) и грамотрицательных (Serratiaspecies и Escherichiacoli) бактерий сравнимо как на ср-Тi, так и на Ti6Al4V [11]. Подобные наблюдения проведены в исследовании адгезии S. еpidermidis к Ti6Al4V сплаву и отдельно к поверхности чистого титана, алюминия и ванадия, где сходное количество бактериальных клеток прикреплялась к чистому титану и Ti6Al4V [57]. Дополнительно исследования invitro прикрепления S. еpidermidis подтвердили сходство результатов в случае ср-Тi и Ti6Al4V [12, 13].

ВЫВОД:

Рассмотрев выше указанные вопросы, коллектив авторов (Фуркан А. Шах, Маргарита Тробос, Питер Томсен и Андерс Палмквист) пришел к следующим выводам (5):

  1. Обработанные поверхности ср-Тi и Ti6Al4V имеют сходную морфологию, топографию, фазовый и химический состав.
  2. Бактериальная адгезия к поверхностям является мультифакторной и зависит от вида и штамма бактерий. Что важно, опыты invitro не смогли выявить различия между ср-Тi и Ti6Al4V в качестве субстрата для роста S. еpidermidis (распространенный патоген при хирургических вмешательствах). Другие исследования invitro демонстрируют противоречивые результаты, предпочитая один материал другому, в зависимости от изучаемого вида бактерий и методологического подхода.
  3. Экспериментальные исследования костного ответа на обработанные материалы ср-Тi и Ti6Al4V обнаружили похожую остеоинтеграцию. Хотя в некоторых публикациях (все из одной группы) была указана более высокая биомеханическая способность ср-Тi, результаты других исследовательских групп не смогли представить убедительные доказательства качественных и количественных различий между ср-Тi и Ti6Al4V в процессе заживления кости и адаптации.
  4. Очевидно, что лишь несколько клинических сравнительных исследований было выполнено для определения долгосрочных клинических различий между ср-Тi и Ti6Al4V. Основываясь на данных доступной современной литературы, можно резюмировать, что в условиях эксперимента материалы ср-Тi и Ti6Al4V демонстрируют сходную остеоинтеграцию и биомеханическое сцепление.

Список использованной литературы

  1. ASTM Standard B265 — 13ae1, Standard Specification for Titanium and Titanium Alloy Strip, Sheet, and Plate, ASTM International, West Conshohocken, PA, 2013
  2. Ask, U. Rolander, J. Lausmaa, B. Kasemo, J. Mater. Res. 5 (1990) 1662–1667.
  3. Ponsonnet, K. Reybier, N. Jaffrezic, V. Comte, C. Lagneau, M. Lissac, C. Martelet, Mater. Sci. Eng. C 23 (2003) 551–560.
  4. N. Sela, L. Badihi, G. Rosen, D. Steinberg, D. Kohavi, Clin. Oral Implants Res. 18(2007) 630–638.
  5. Furqan A. Shah, Margarita Trobos, Peter Thomsen, Anders PalmquistMaterials Science and Engineering CVolume 62, 1 May 2016, Pages 960-966
  6. Saulacic, D.D. Bosshardt, M.M. Bornstein, S. Berner, D. Buser, Eur. Cell. Mater. 23(2012) 273–286 (discussion 286-278)
  7. H. Han, C.B. Johansson, A. Wennerberg, T. Albrektsson, Clin. Oral Implants Res. 9(1998) 1–10.
  8. B. Johansson, C.H. Han, A. Wennerberg, T. Albrektsson, Int. J. Oral Maxillofac.Implants 13 (1998) 315–321.
  9. F. Stenport, C.B. Johansson, Clin. Implant. Dent. Relat. Res. 10 (2008) 191–199.
  10. C. Mendes, R. Moineddin, J.E. Davies, Biomaterials 28 (2007) 4748–4755
  11. Wang, University of Birmingham, Birmingham (2011).
  12. Shida, H. Koseki, I. Yoda, H. Horiuchi, H. Sakoda, M. Osaki, Int. J. Nanomedicine 8 (2013) 3955–3961.
  13. A. Schildhauer, B. Robie, G. Muhr, M. Koller, J. Orthop. Trauma 20 (2006) 476–484.



Титановые сплавы в медицине TI-4 и TI-6 Ti-4 Ti-6 (Ti6Al4V)

Окт 14, 2016 | НОВОСТИ, СТАТЬИ

Титановые сплавы TI6AL4V и Ti6Al4V ELI в медицине

Титановые сплавы TI6AL4V и Ti6Al4V ELI в медицине

В 1951 году Levanthal G.C. в своей работе “Titanium: a metalforsurgery” [2]  выделил титановый сплав Ti-4 Ti-6 (Ti6Al4V), как прекрасный металл для целей и задач восстановительной хирургии и ортопедии. Он считал, что у основанных на титане сплавов есть превосходные свойства для естественной биологической фиксации протезов. У данного титанового сплава, наряду с высоким уровнем биологической совместимости и отсутствием коррозии, показатель модуля эластичности близок к модулю эластичности костной ткани человека. Но из-за недостаточной прочности изделий из чистого титана были разработаны титановые сплавы с использованием легирующих добавок, повышающих модуль упругости конечного изделия, использующегося в медицине.

Титановые сплавы TI6AL4V и Ti6Al4V ELI (ExtraLowInterstitial — супер чистый) это сплавы, сделанные с добавлением 6% алюминия и 4% ванадия. Они являются наиболее распространенными типами титана, используемого в медицине. Из-за высокой биосовместимости с человеческим телом эти сплавы титана обычно используются в медицинских процедурах, а также при пирсинге. Также TI6AL4V и Ti6Al4V ELI, известные как Grade 5 и Grade 23, являются самыми часто используемыми в медицинских целях типами титановых сплавов в США. Эти титановые сплавы за счёт своей более высокой прочности относительно других титановых сплавов типа Grade 1,2,3 и 4 обладают лучшими  характеристиками и отличаются большим сопротивлением к перелому. Это обуславливает их использование в качестве основы зубных (стоматологических или дентальных) имплантатов.[3]

Титановый сплав Ti6Al4V ELI (ExtraLowInterstitial — супер чистый)  усиленная и более чистая версия сплава TI6AL4V. Это идеальный вариант, когда от титанового сплава нужно получить высокую прочность, отсутствие коррозии, прекрасную биосовместимость и небольшой вес. Он значительно более устойчив к такому явлению,  как усталость металла, в сравнении с другими титановыми сплавами. Совокупность данных качеств сделали сплав Ti6Al4V ELI (Grade 23) одним из наиболее востребованных сплавов в медицине и стоматологии, в том числе и дентальной имплантологии.

В настоящее время титановые сплавы являются наиболее часто используемыми металлическими материалами в биомедицинских процедурах. Как правило, их используют для имплантации в целях замещения или восстановления утраченных твердых тканей. Титановый сплав TI6AL4V долгое время является основным медицинским сплавом для производства таких изделий, как искусственные коленные суставы, суставные головки, костные пластины, винты для фиксации костных тканей, протезы сердечного клапана и кардио-стимуляторы.

Механические свойства титановых сплавов

СвойствоTiGrade 4Ti 6Al4V
(Grade 5)		Ti 6Al4V ELI
(Grade 23)
Предел прочности на растяжение (МПа)550860860
Деформация, растяжение(%)151010
Модуль упругости (ГПа)103-107114-120115-120



Список использованной литературы:

  1. ASTM F136 «Standard Specification for Wrought Titanium 6AL-4VELi Alloy for Surgical Implant».
  2. Levanthal GC. Titanium: a metal for surgery. J BoneJointSurg. 1951. 33:473.
  3. Craig Schank . Titanium: The medical metal of choice. November 2012. 2.
  4. Arturo Corces, MD; Metallic Alloys. March 2015.

Ti 6al-4v Титановая прутковая заготовка, листы и пластины – Класс 5

Мы являемся мировым поставщиком титана Grade 5. Это один из самых популярных сплавов в титановой промышленности, на его долю приходится почти половина титана, используемого сегодня в мире. Обычно обозначаемый как Ti-6AL-4V (или Ti 6-4), это обозначение относится к его химическому составу, состоящему почти из 90% титана, 6% алюминия, 4% ванадия, 0,25% (макс.) железа и 0,2% (макс.) кислород. Отличается превосходной прочностью, низким модулем упругости, высокой коррозионной стойкостью, хорошей свариваемостью и термообработкой. Добавление алюминия и ванадия повышает твердость материала в матрице сплава, улучшая его физико-механические свойства.

Если вы хотите приобрести Ti-6AL-4V в виде круглого прутка, пластины, листа или рулона, позвоните нам, чтобы узнать стоимость вашего следующего материала, по телефону 1-888-282-3292 .

Диапазоны инвентаризации TI -6AL -4V. ”

Узнать цену

Бар

0,250″ – 8,500″

Узнать цену

Не нашли то, что ищете? Свяжитесь с нашей группой поставщиков по адресу [email protected]

Характеристики Ti-6AL-4V

Наиболее распространенным рынком для 6AL-4V является аэрокосмическая отрасль. Легкий титан класса 5 хорошо подходит для таких применений, как лопатки компрессоров, диски и кольца для реактивных двигателей; компоненты планера; сосуды под давлением; корпуса ракетных двигателей; втулки несущего винта вертолета и ответственные поковки, требующие высокого отношения прочности к весу. Титановый круглый пруток Ti-6AL-4V также подвергается старению путем термической обработки для достижения еще более высокой прочности. Этот биосовместимый материал также хорошо подходит для медицинских имплантатов. Его механические и физические свойства позволяют титану хорошо соединяться с костями и другими тканями.

Работа с Ti-6AL-4V

Инструмент должен состоять из карбида вольфрама обозначений C1-C4 или высокоскоростных инструментов кобальтового типа. Как правило, характеристики обработки аналогичны характеристикам аустенитных нержавеющих сталей. Титановый прутковый прокат Ti 6AL-4v Grade 5 можно обрабатывать на низких скоростях, с высокой подачей, с жестким инструментом и с заливкой заготовки нехлорированной смазочно-охлаждающей жидкостью.



Стандартные технические характеристики

Ti-6AL-4V Титановый лист, рулон и пластина:

  • АМС 4911
  • АМС-Т-9046 А
  • УНС Р56400
  • ASTM F 1472 (хирургические имплантаты)
  • ASTM B 265 ГР 5
  • МИЛ-Т-9046

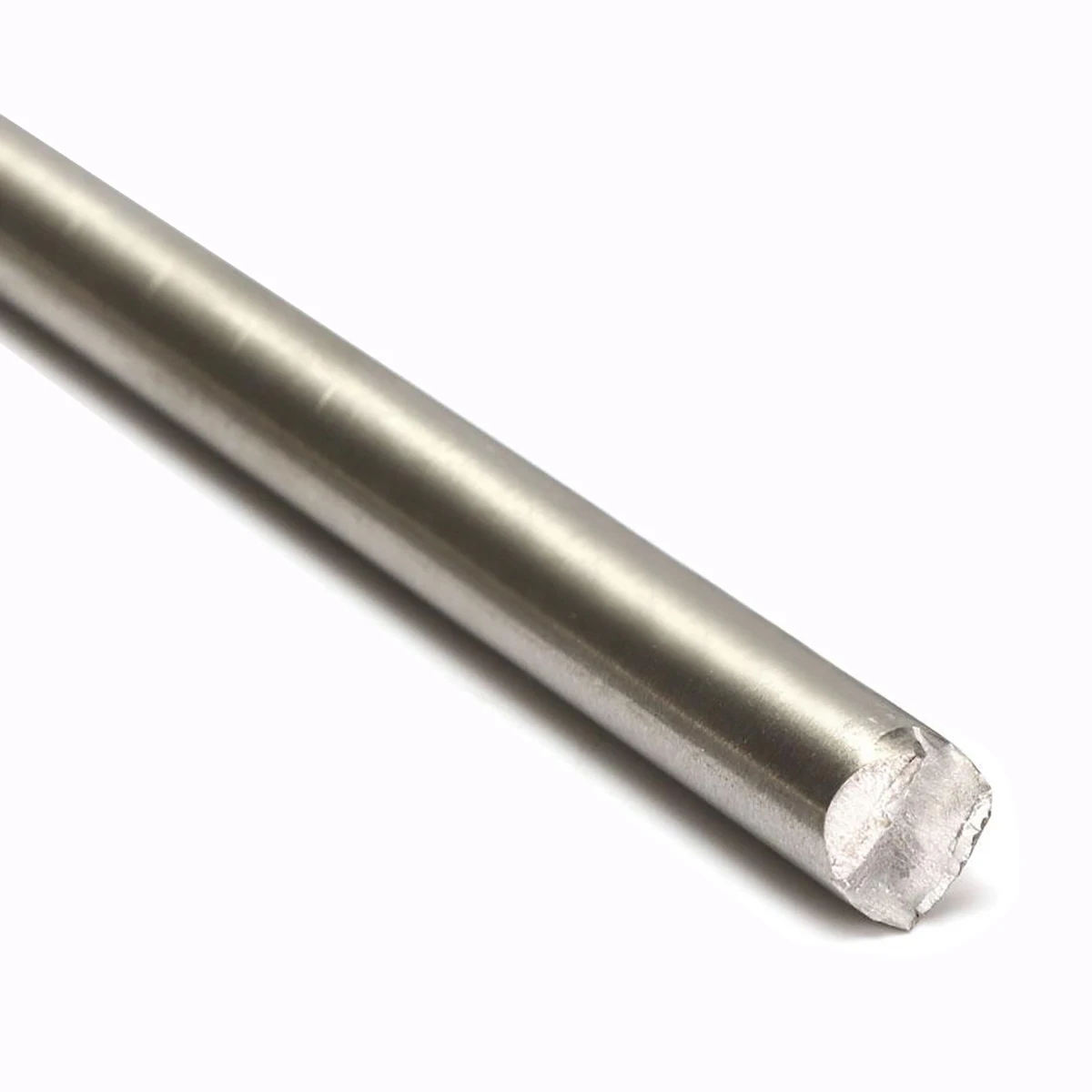

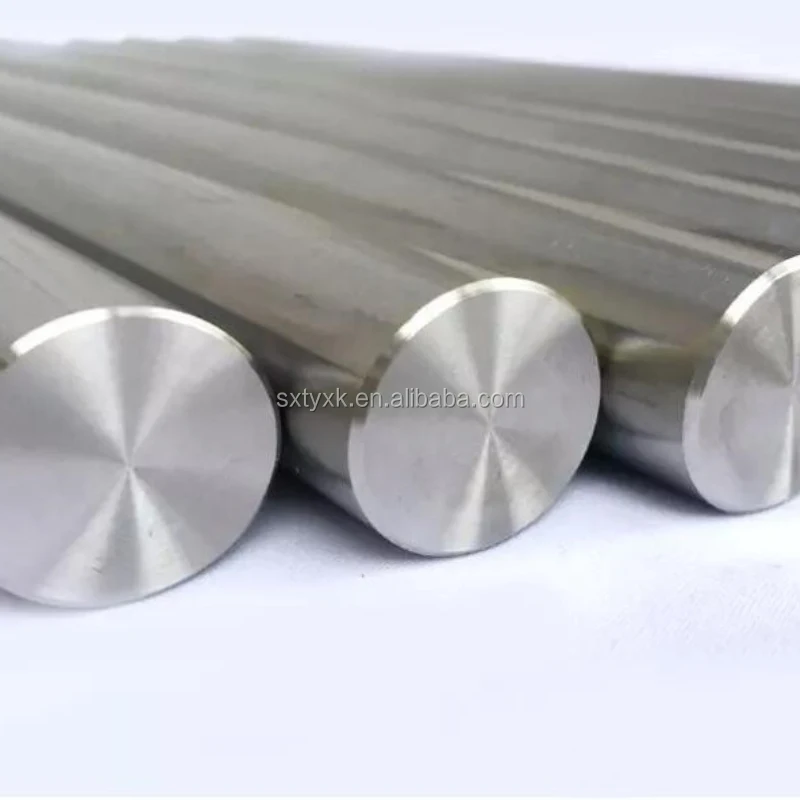

Ti-6AL-4V Круглый пруток:

  • AMS 4928
  • АМС 4967
  • АМС 4965
  • АМС 6931
  • АСТМ Б 348 ГР5
  • АСМ/МИЛ-81200
  • МИЛ-Т-9047

Другие отраслевые стандарты, которые мы соблюдаем:

  • ПВА LCS
  • GE Авиационный двигатель (GT193)
  • GE Aviation S-SPEC-35 AeDMS S-400
  • Линия с маркировкой > 0,500 дюйма в диаметре
  • Преимущественно производится двойным вакуумным плавлением, горячей прокаткой, отжигом, затем бесцентровой шлифовкой или черновой обточкой.
  • Соответствует DFARS

Общие торговые названия

  • Титан класса 5
  • Ти-6ал-4в
  • 6AL-4V Титан



Общие области применения Ti-6AL-4V

  • Аэрокосмическая промышленность
  • Опорные пластины
  • Крепеж
  • Химическая обработка
  • Медицинские имплантаты

Химический состав

Химические свойства титана 6АЛ-4В 5 класса
Элемент Массовые проценты
Ти Титан 90,00%
Ал Алюминий 6%
В Ванадий 4,00%
С Углерод < 0,10%
О Кислород < 0,20%
Н Азот < 0,05%
Н Водород < 0,0125%
Fe Железо < 0,3%

Вернуться к информации о продукте

Физические свойства Ti-6AL-4V




Плотность 0,16 фунта/дюйм³
Удельная теплоемкость 0,135 (БТЕ/фунт/°F (32-212)
Удельное электрическое сопротивление 171 (МкОм-см при 68°F)
Точка плавления 3200°F
Теплопроводность 3,9
Модуль упругости при растяжении 16,5
Бета Трансус 1830 (°F +/- 25)

Ti-6AL-4V представляет собой немагнитный двухфазный сплав, содержащий кристаллические структуры как альфа-, так и бета-фазы. Этот высокопрочный сорт можно использовать при криогенных температурах примерно до 800˚F (427˚C). Ti-6al-4v бар по AMS 4928 требуется минимальный предел текучести 120 000 фунтов на квадратный дюйм при комнатной температуре. Титан класса 5 можно использовать в отожженном состоянии или в обработанном растворе и состаренном состоянии. Титановый пруток Ti 6al-4v класса 5 обладает выдающейся коррозионной стойкостью к большинству сред, включая азотную кислоту во всех концентрациях до точки кипения, в морской воде и щелочах во всех концентрациях до точки кипения. Коррозионное растрескивание под напряжением может произойти, если соли хлора присутствуют на нагруженных деталях, впоследствии подвергаемых воздействию высоких температур. Титан Ti 6al-4v Grade 5 имеет приемлемую стойкость к окислению до 1000°F (538°C).



Назад к информации о продукте

Механические свойства Ti-6AL-4V


Твердость по Бринеллю 334
Твердость по Роквеллу C 36
Предел прочности при растяжении 131000 фунтов на кв. дюйм
Предел текучести 120000 фунтов на кв. дюйм
Класс обрабатываемости 22% В 112
Стандартная производительность съема 30 фут/мин поверхности



Твердость припуска обычно составляет 300 BHN. Прочность и твердость отожженного в прокате продукта могут быть увеличены примерно на 20% после термической обработки старением. После старения при температуре от 975 до 1025˚F (524-552˚C) предел текучести титанового стержня класса 5 составляет 150 000 фунтов на квадратный дюйм, а типичная твердость составляет 360 BHN.

Вернуться к информации о продукте

Дополнительная информация о Ti-6AL-4V

Наряду с появлением современных суперсплавов, металлургическая промышленность титана получила развитие благодаря быстрому развитию аэрокосмической промышленности с 1950-х годов. Его свойства сделали его легким, но прочным, способным выдерживать условия, встречающиеся в турбинах, ракетных двигателях и компонентах космических кораблей.

С ростом производства титана новый титановый сплав, известный как Ti-6AL-4V, стал основным компонентом двигателя J-57, используемого в сверхвысотных разведывательных самолетах. Этот турбореактивный двигатель заменил сталь на сплав Ti-6-4 в лопастях и дисках, сэкономив более 200 фунтов веса на двигатель.

Почти половина или более всего титана, произведенного в этом десятилетии, пошла на производство B-52 Stratofortress, на котором использовалось 8 усовершенствованных двигателей Ti-6AL-4V.

В то время как спрос на титан в течение многих лет преобладал в аэрокосмической и подводной промышленности, этот металл нашел применение и в других отраслях, в частности в наиболее популярном сплаве Ti-6-4.

Общие области применения

Чрезвычайно универсальный материал, этот титановый сплав используется во многих различных формах, от стержней и плит до листового металла и рулонов.

Кованые и термообработанные варианты титана, такие как Ti-6AL-4V, подходят для высоких температур и обладают отличной усталостной прочностью, низким модулем упругости, высокой коррозионной стойкостью и превосходным соотношением прочности к весу благодаря добавлению ванадия и алюминия.

В аэрокосмической промышленности этот сплав обычно используется в лопастях вентиляторов, дисках вентиляторов, передних лопатках и дисках компрессоров, корпусах передних компрессоров и многоступенчатых дисках, а также поковках летательных аппаратов в отожженном или термообработанном состоянии.

Титан при контакте с кислородом образует тонкий слой оксидной пленки, обеспечивающей высокую коррозионную стойкость. Он популярен в химической обработке и морской среде, например, в морских нефтегазовых операциях, где он устойчив к точечной и щелевой коррозии.

Медицинские и зубные имплантаты являются еще одним распространенным применением, где Ti-6AL-4V используется в имплантатах с середины прошлого века. Он гипоаллергенен, не содержит никеля и хорошо переносится организмом.

Производство, спрос и закупка титана

Поставки титана происходят из месторождений по всему миру, в геополитически стабильных регионах, и это 9 й самый распространенный элемент в земной коре. Это означает, что коммерческое производство для титановых заводов легко доступно для поставок титана и его популярных сплавов, таких как Ti-6-4. Чрезвычайный спрос на этот сплав обусловлен в основном аэрокосмической промышленностью в Северной Америке и Европе, за которой стоят промышленные приложения, а потребительские и медицинские приложения занимают меньшую долю рынка.

Стоимость за фунт (или стоимость за килограмм) титана обычно выше, чем у других обычных металлов, благодаря стоимости добычи и обработки. Несмотря на повышенную стоимость материала, титан часто более экономичен с точки зрения надежности, технических преимуществ и жизненного цикла деталей и изделий из титана.

Запросите ценовое предложение по нашему ассортименту изделий из титана класса 5, таких как прутки, плиты, листы или рулоны.

Вернуться к информации о продукте

United Performance Metals утверждена в соответствии со стандартом ISO 13485: 2016.

 Чтобы узнать больше о популярности Ti-6AL-4V, прочитайте наш информационный документ по этой теме.

*Технические данные приведены только для информации, а не для целей проектирования. Это не гарантируется и не гарантируется.

Ti 6AL-4V – Титановые сплавы премиум-класса уже доступны от NeoNickel



polski (польский)Nederlands (голландский)Italiano (итальянский)Français (французский)Español (испанский)EnglishDeutsch (немецкий)Čeština (чешский)

Контакт

Сплав титана, алюминия и ванадия, титан 6АЛ-4В (класс 5) имеет множество применений в самых разных отраслях промышленности.

Из всех альфа-бета титановых сплавов наиболее широко используется титан 6АЛ-4В (марка 5). Этот сплав изначально был разработан для легких и высокопрочных изделий в аэрокосмической отрасли.

Инвентарь

Форма выпуска Диапазон размеров от Диапазон размеров до

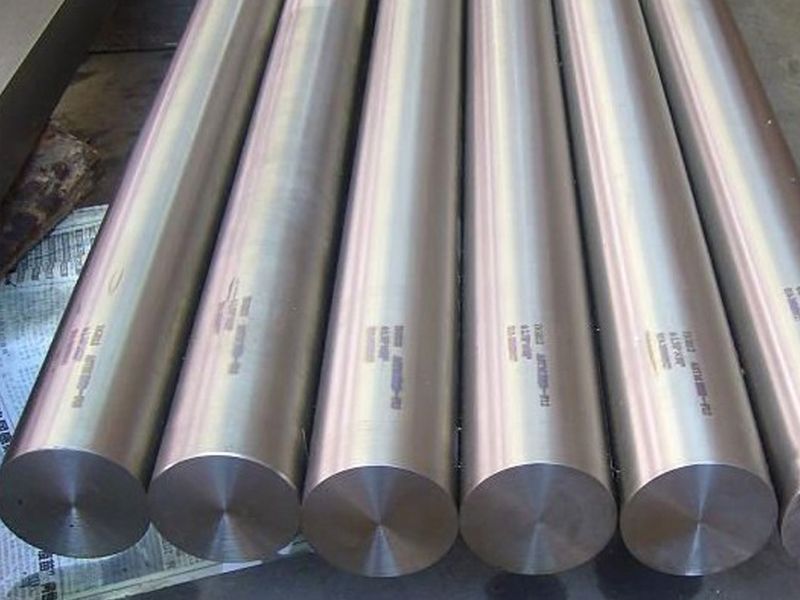

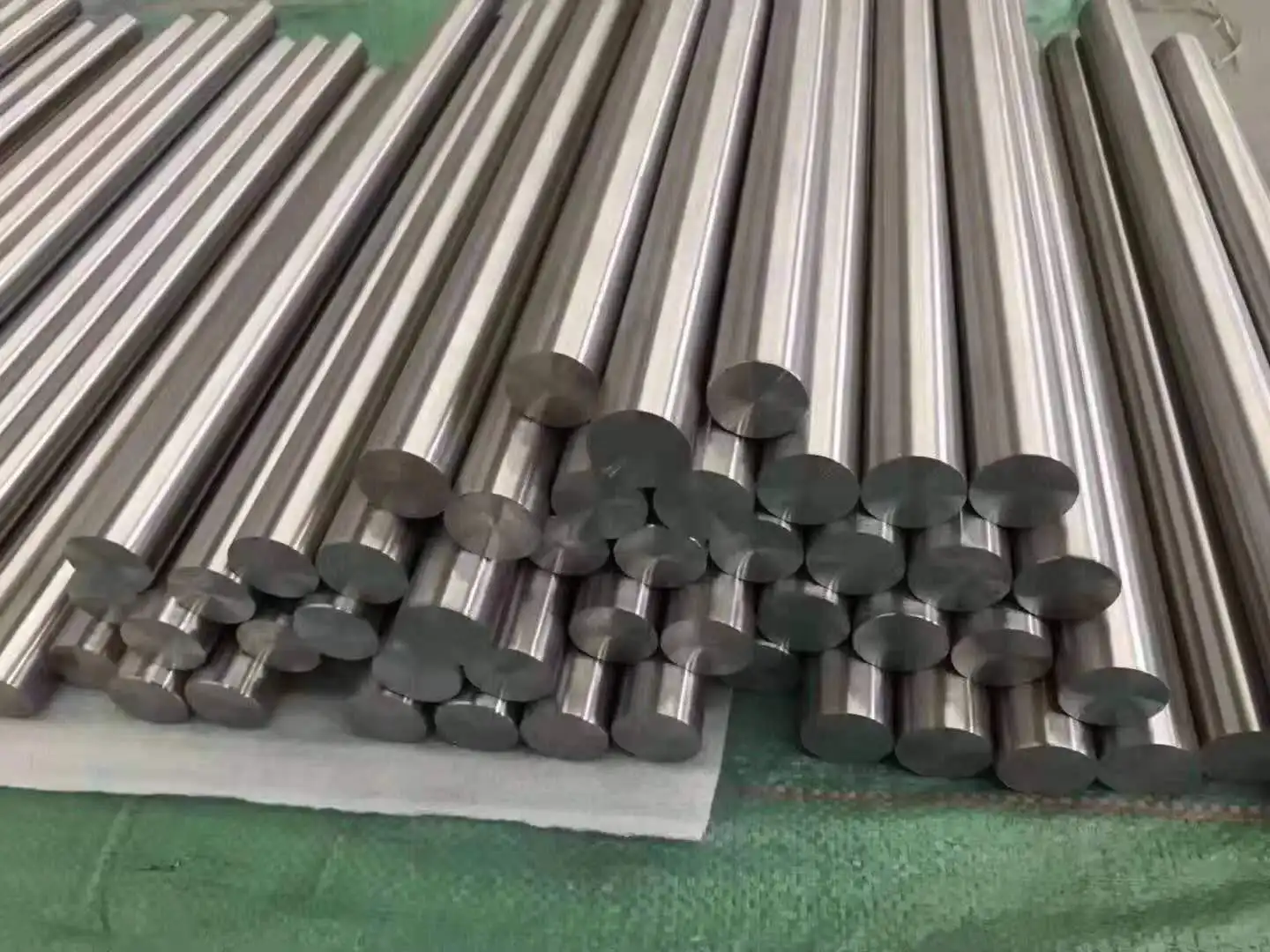

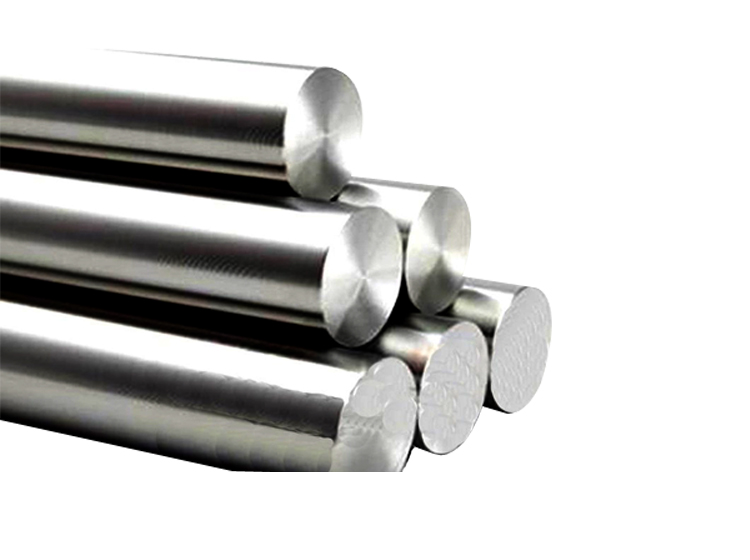

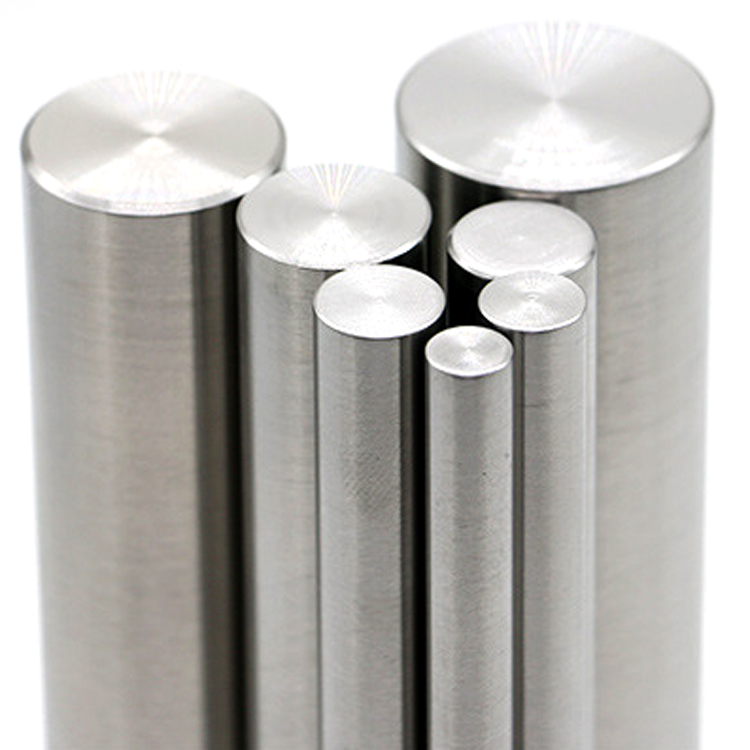

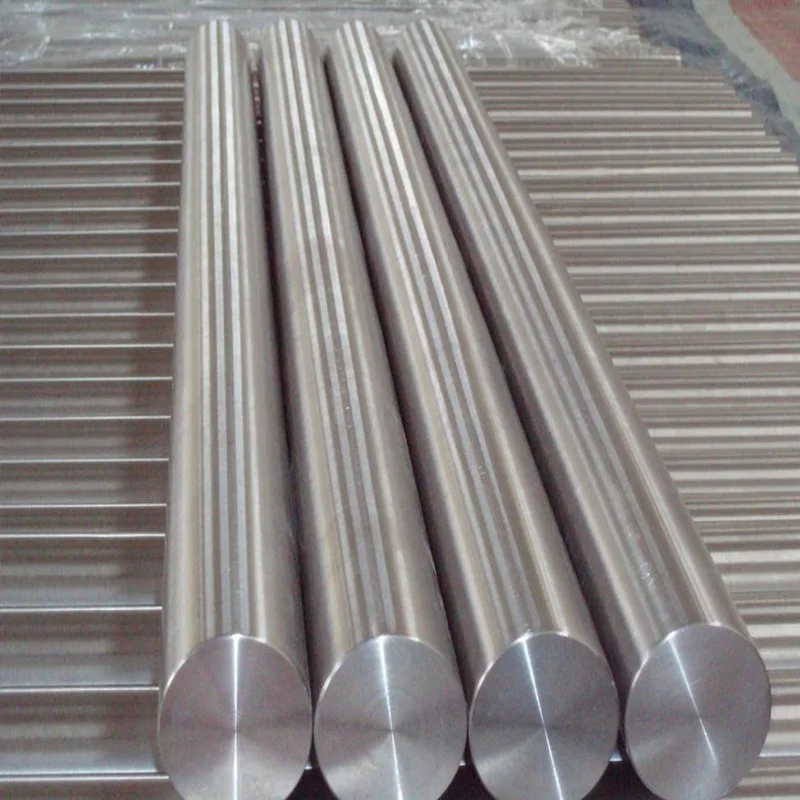

Круглый пруток Ti 6Al-4V 6,35 мм 500 мм
Ti 6Al-4V лист и плита 0,508 мм 101,6 мм
Сварочная проволока Ti 6Al-4V 0,76 мм 1,52 мм

Не можете найти нужный товар? Пожалуйста, свяжитесь с нами напрямую. ”

  • Сварочные материалы

  • Лист и пластина

  • Круглый пруток

Загрузить техпаспорт Узнать сейчас

Химический анализ

% С Н О Х Фе Ти Ал В
Мин. – – – – – Весы 5,5 3,5
Макс. 0,08 0,05 0,2 0,125 0,4 Весы 6,75 4,5

Применение

Идеально подходит для применения в аэрокосмической промышленности

Ti 6Al-4V (Класс 5) может использоваться в различных областях, включая:

  • Лопатки, диски и кольца турбин
  • Элементы конструкции самолета
  • Крепеж
  • Ручной инструмент
  • Спортивное снаряжение
  • Клапаны и насосы

О Ti 6Al-4V (класс 5)

Ti 6Al-4V (класс 5) является наиболее широко используемым из всех альфа-бета титановых сплавов. компоненты. В последнее время этот сплав нашел широкое применение на рынке нефти и газа, где необходимо сочетание высокой прочности, коррозионной стойкости и малого веса.

Плотность Ti 6Al-4V (класс 5) составляет 50% от плотности сплавов на основе никеля и нержавеющих сталей. Поэтому он широко используется в различных приложениях из-за его высокого отношения прочности к весу.

Обычно используется в отожженном состоянии при рабочих температурах до 400°C. Однако он может подвергаться термообработке для повышения прочности в секциях толщиной менее 4 дюймов.

Ti 6Al-4V (класс 5) можно сваривать с соответствующей присадочной проволокой или ELI.







Свойства

Плотность:
4,429 г/см³
Диапазон плавления:
1609 – 1660°C
Бета-переход:
996 ± 28°C

Загрузить техпаспорт Узнать сейчас

  • Механические и физические свойства
  • Типичная прочность на растяжение и вязкость разрушения для плоского проката

Механические и физические свойства 21°С 93°С 204°С 316°С
Коэффициент теплового расширения мкм/м⁰C 9,54 9,72 9,9
Теплопроводность /ккал/(ч. м.°C) 5,95 6,4 7,74 9,08
Модуль упругости / x10 5 МПа 1,15 1,1 1,03 9,65

0,2% Предел текучести, тыс.фунтов/кв.дюйм Вязкость разрушения K1C, тыс.фунтов на кв.дюйм √дюйм
Отожженный (непрерывно прокатанный лист) 132, 142 (поперечный) 128, 140 (поперечный)
Бета-отжиг 131 134
Бета STA 677°C 128 150
Бета STA 538°C 143 120
СТАН 677°C 137 105
Стационарная температура 538°C 159 80

Механические и физические свойства
906:20
Механические и физические свойства 21°С 93°С 204°С 316°С
Коэффициент теплового расширения мкм/м⁰C 9,54 9,72 9,9
Теплопроводность /ккал/(ч. м.°C) 5,95 6,4 7,74 9,08
Модуль упругости / x10 5 МПа 1,15 1,1 1,03 9,65

Типичная прочность на растяжение и вязкость разрушения для плоского проката
0,2% Предел текучести, тыс.фунтов/кв.дюйм Вязкость разрушения K1C, тыс.фунтов на кв.дюйм √дюйм
Отожженный (непрерывно прокатанный лист) 132, 142 (поперечный) 128, 140 (поперечный)
Бета-отжиг 131 134
Бета STA 677°C 128 150
Бета STA 538°C 143 120
СТАН 677°C 137 105
Стационарная температура 538°C 159 80

Технические характеристики

Номер UNS:
R56400
Номер производителя:
3.
