Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Комплексной системы оценки состояния охраны труда на производственном объекте (КСОТ-П): Цели и задачи Комплексной системы оценки состояния охраны труда и определению факторов рисков по охране труда…

Проблема типологии научных революций: Глобальные научные революции и типы научной рациональности…

Оценка эффективности инструментов коммуникационной политики: Внешние коммуникации – обмен информацией между организацией и её внешней средой…

Интересное:

Подходы к решению темы фильма: Существует три основных типа исторического фильма, имеющих между собой много общего…

Распространение рака на другие отдаленные от желудка органы: Характерных симптомов рака желудка не существует. Выраженные симптомы появляются, когда опухоль.

Принципы управления денежными потоками: одним из методов контроля за состоянием денежной наличности является…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 5 из 5

Недостаточная химическая стойкость стекла, его хрупкость иногда затрудняет работу химиков. Поэтому в лабораторном обиходе используют посуду, принадлежности и даже приборы из пластиков, например, полиэтилена, метилметакриловых смол, фторопластов и других прозрачных или полупрозрачных пластиков, обладающих большой химической стойкостью. В этом отношении особый интерес по доступности представляет полиэтилен, из которого изготовляют колбы разных размеров и различного назначения, флаконы, воронки, трубки, промывалки, мерную посуду (в частности, цилиндры) и пр. В полиэтиленовую посуду можно наливать горячие растворы с температурой до 200-220°С; также допускается нагревание на водяной бане, по из-за малой теплопроводности полиэтилена оно происходит довольно медленно. Нагревание жидкостей в такой посуде возможно, если использовать электронагревательные приборы типа кипятильников, в которых нагревательные элементы заключены в кварцевую трубку или капсулу.

Однако преимущественное применение такой посуды – работа с холодными жидкостями.

Весьма удобны полиэтиленовые промывалки. Они имеют в пробке только одну трубку, доходящую до дна сосуда. Наружная часть трубки изогнута под острым углом (рис.135).

Перед наполнением водой или промывной жидкостью пробку вывинчивают и при помощи воронки наливают в промывалку жидкость почти до верха. Затем пробку завинчивают. Дистиллированная вода или промывная жидкость вытекают при сжимании промывалки. Полиэтиленовые промывалки по сравнению со стеклянными более гигиеничны, так как при работе с ними нет необходимости брать в рот трубку дли нагнетания воздуха.

Следует учитывать, что хотя посуда из полиэтилена химически стойка, у нее имеется один недостаток – способность прочно адсорбировать некоторые вещества. Так, стенки полиэтиленовой посуды адсорбируют азотную, соляную и некоторые другие кислоты. Отмыть от них стенки посуды из полиэтилена очень трудно. Это в некоторой степени ограничивает возможности использования такой посуды (см. также гл. 3 «Пробки»).

ФАРФОРОВАЯ И ВЫСОКООГНЕУПОРНАЯ ПОСУДА

Фарфоровая посуда

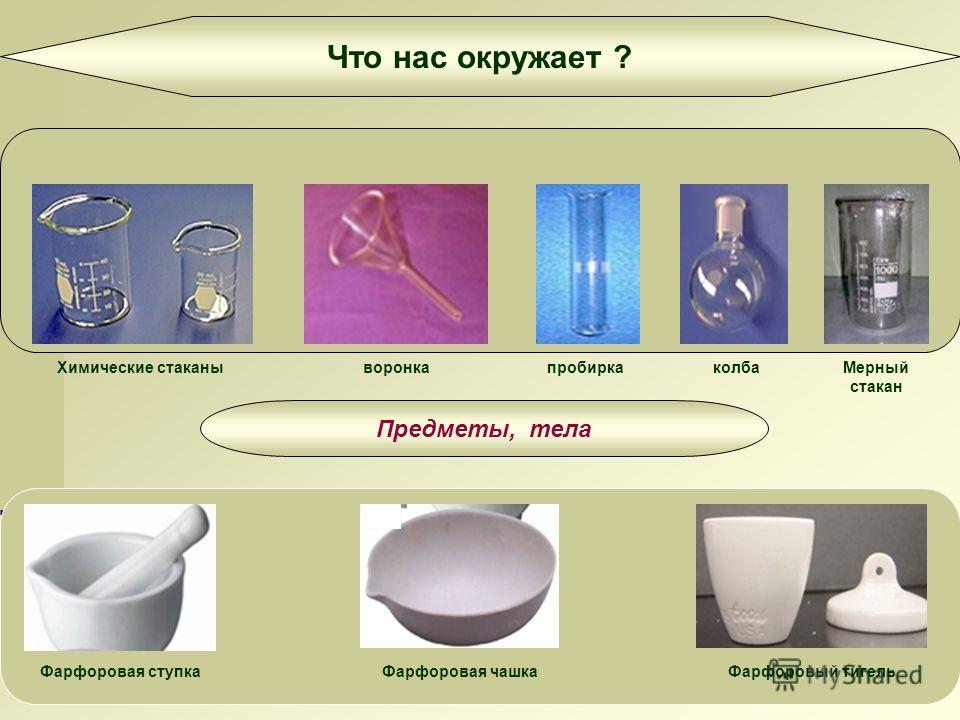

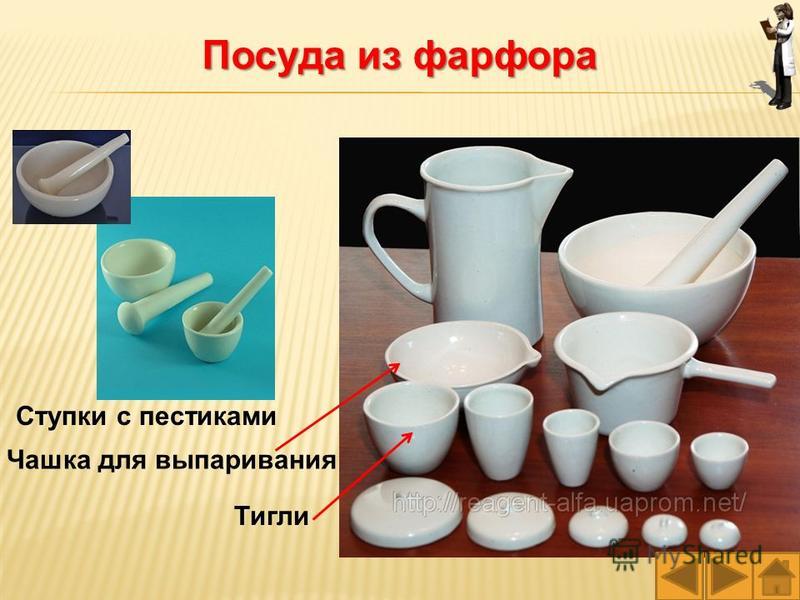

Ассортимент фарфоровой посуды, применяемой в обычных лабораториях, не так многочислен, как стеклянной. Фарфоровая посуда имеет ряд преимуществ перед стеклянной: она более прочная, не боится сильного нагревания, в нее можно наливать горячие жидкости, не опасаясь за целость посуды, и т. д. Недостатком изделий из фарфора является то, что они тяжелы, непрозрачны и значительно дороже стеклянных.

Рассмотрим наиболее часто применяемую в лабораториях фарфоровую посуду.

Стаканы – тех же видов и емкостей, что и стеклянные (рис.136).

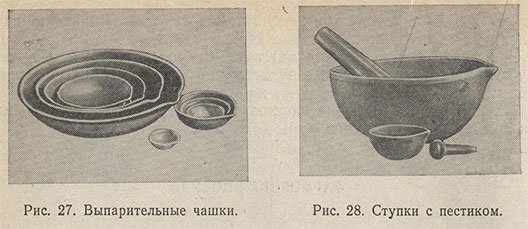

Выпарительные чашки (рис.137) широко применяются в лабораториях. Они бывают самых разнообразных емкостей, с диаметром от 3-4 до 50 см и больше.

Фарфоровые выпарительные чашки с носиком выпускаются следующих размеров:

Внутри они обязательно покрыты глазурью, снаружи глазурь доходит до 1/3-1/2 высоты от края. Чашки служат для выпаривания разного рода растворов; хотя фарфоровые чашки можно нагревать на голом пламени, однако при выпаривании следует применять асбестированные сетки или водяные бани, так как нагревание в этом случае равномернее.

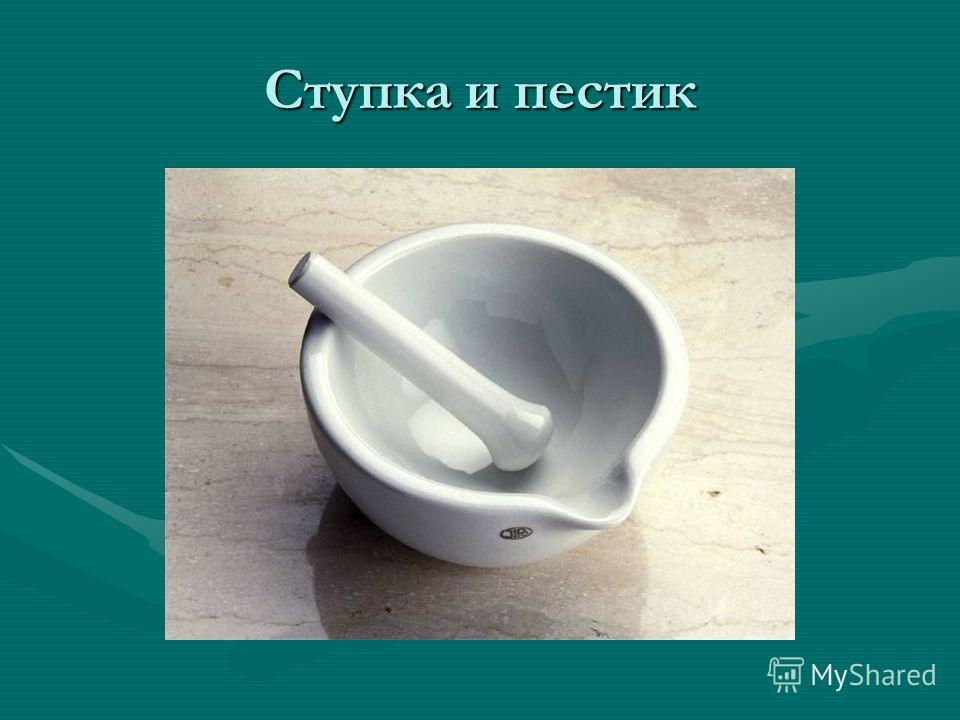

Ступки применяют для размельчения твердых веществ (см. гл. 9 «Измельчение и смешивание»).

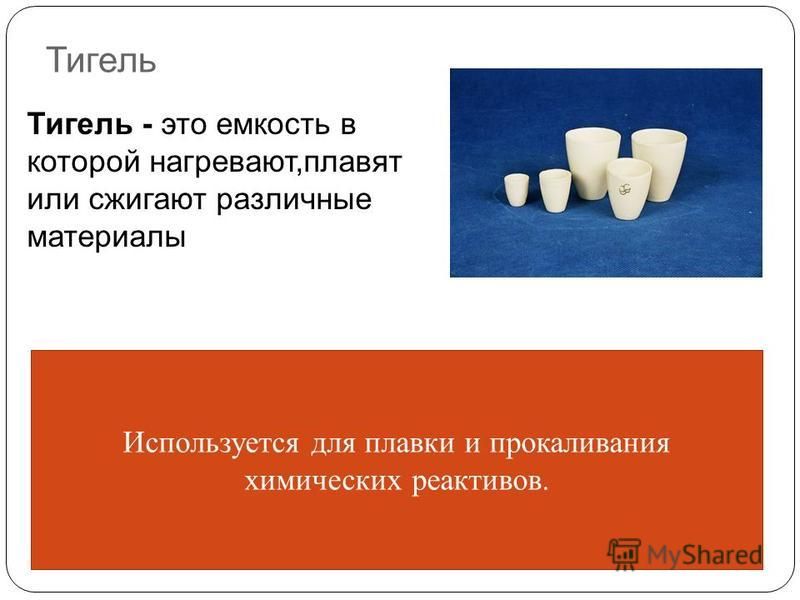

Тигли (рис.138) – фарфоровые сосуды с фарфоровыми крышками.

Тигли для прокаливания (низкие) изготовляют следующих размеров:

В тиглях прокаливают разного рода вещества, сжигают органические соединения при определении зольности и т. д. В большинстве случаев нагревание тиглей проводят прямо на горелке без применения асбестированных сеток или бань.

Для нагревания тигля его нужно ставить в фарфоровый треугольник (рис.139). Последний делают из трех насаженных на проволоку фарфоровых трубок. Треугольник следует брать таких размеров, чтобы тигель, вставленный в него, выдавался наружу не более чем на 1/3 высоты.

Подогрев ведут постепенно. Вначале тигель нагревают над пламенем горелки (только горячим воздухом), затем постепенно его вводят в бесцветное пламя горелки и, наконец, помещают в ту или иную зону пламени в зависимости от требуемой температуры прокаливания. При этом рекомендуется с самого начала нагревания укрепить тигель на такой высоте, на которой он должен находиться в последний наиболее длительный период прокаливания. Вначале же, держа горелку в руке, регулируют расстояние пламени от дна тигля.

Такой способ подогрева в особенности важен при сжигании органических веществ.

В большинстве случаев работы с тиглем последний должен быть закрыт крышкой на все время работы. Для наблюдения за ходом прокаливания или сжигания крышку периодически снимают при помощи тигельных щипцов или пинцета. После окончания прокаливания или сжигания горелку отставляют или гасят, дают тиглю остыть некоторое время, а затем помещают его в эксикатор.

Фарфоровые тигли можно нагревать до температуры не выше 1200°С; такую температуру возможно получить, если прокаливание вести в муфельной печи.

В фарфоровом тигле нельзя проводить сплавление с щелочным веществом, например с углекислым натрием, а также работать с фтористоводородной кислотой, так как фарфор при этом разрушается.

Следует помнить, что новые, еще ни разу не использованные тигли полезно предварительно промыть и прокалить.

Это необходимо потому, что при использовании новых фарфоровых тиглей, например, для озоления природных органических веществ с целью количественного определения в их золе кальция, всегда получаются повышенные результаты.

Когда приходится работать с большим количеством тиглей, их необходимо предварительно переметить или пронумеровать специальной огнестойкой краской или чернилами. Метку следует ставить на неглазурованной части тигля, лучше всего на донышке. Состав такой краски или чернил, указан в гл. 26 «Некоторые полезные рецепты».

При проведении массовых анализов бывает необходимым прокаливать одновременно нескольку тиглей, например 8-10 штук. В подобных случаях следует применять подставки, рассчитанные на прокаливание одновременно до 10 тиглей.

Размеры подставок по высоте должны быть такими, чтобы в зоне устойчивой температуры печи 850±25°С расстояние от дна тигля до пода муфельной печи было около 20 мм.

Тигли, только что вынутые из муфельной печи или снятые с горелки, нельзя ставить на деревянную, линолевую или пластмассовую поверхность стола или вытяжного шкафа. Около муфельной печи нужно положить кирпич из шамота, асбоцементную плиту или керамическую плитку, на которые помещают раскаленные тигли. После того как тигель немного остынет и исчезнет красный цвет раскаленного фарфора, тигель ставят в эксикатор для полного охлаждения.

Для получения правильных результатов анализа очень важным является продолжительность охлаждения фарфоровых тиглей в эксикаторе (РЖХим, 1957, № 8, 286, реф. 27095). В случае, когда эксикатор заполнен тиглями, охлаждение их до момента взвешивания должно проводиться не менее 2 ч, так как при меньшем охлаждении возникает ошибка из-за разницы температуры весов и тиглей. Чтобы свести ошибку до минимума (0,16 мг), тигли в эксикаторе необходимо охлаждать не менее 1¼ ч, даже когда в эксикаторе находятся только два тигля. Если тигли выдерживать в эксикаторе 25-40 мин, как это обычно рекомендуют, разница в температуре весов и тиглей достигает 10°С, а ошибка взвешивания составляет 2-3 мг. Сократить время охлаждения тиглей можно: 1) охлаждением их на воздухе перед помещением в эксикатор; 2) уменьшением количества тиглей, одновременно устанавливаемых в эксикаторе, и 3) выдерживанием тиглей в витрине весов перед взвешиванием.

Установлено, что если температура внутри эксикатора была выше температуры весов, то это приводит к кажущемуся уменьшению массы тиглей, находившихся в эксикаторе, на 0,13 мг/град. Чтобы избежать этой температурной сшибки, рекомендуется в эксикатор помещать на специальной подставке небольшой термометр и сличать его показания с показаниями термометра в весовой комнате. Не рекомендуется также помещать в эксикатор одновременно больше 6 тиглей.

Воронки Бюхнера (рис. 141) отличаются от обычных стеклянных воронок тем, что они имеют перегородку с отверстиями. Для работы чисто вымытую воронку вставляют на резиновой пробке в колбу Бунзена для фильтрования. На сетчатую перегородку воронки укладывают два кружка фильтровальной бумаги, диаметр которых примерно на 1 мм меньше внутреннего диаметра воронки. Для того чтобы вырезать такие кружки, нужно взять листок фильтровальной бумаги, наложить его на воронку и свеpxy слегка надавить ладонью. На бумаге получается отпечаток верхнего края воронки; обрезав по нему бумагу ножницами, примеряют и окончательно подгоняют кружок до нужной величины. Если приходится часто работать с одной и той же воронкой, следует заранее заготовить некоторый запас этих кружков фильтровальной бумаги и хранить их в эксикаторе или в большом бюксе, или же в чашке Петри соответствующей величины. Когда кружки уложены в воронку, их следует слегка смочить дистиллированной водой или той жидкостью, которую будут фильтровать. При этом фильтровальная бумага плотно прижимается к сетчатой перегородке, что предотвращает попадание твердого вещества в фильтрат и между кружками (а следовательно, и потерю его). Следует помнить, что смачивать фильтровальную бумагу водой можно только при фильтровании водных растворов. При фильтровании же неводных растворов (особенно не смешивающихся с водой жидкостей) необходимо фильтры смачивать тем растворителем, который образует данный раствор.

Кроме воронок Бюхнера, для фильтрования применяют фарфоровые сетки (рис.142), которые кладут в обычную стеклянную воронку. Бумажные фильтры в этом случае должны иметь диаметр несколько больший, чем диаметр самой сетки, так чтобы при укладывании край их загибался на стенки воронки.

О фарфоровых нутч-фильтрах и о применении их см. гл. 11 «Фильтрование».

Ложки-шпатели (рис.143) применяют в химических лабораториях для отбора вещества, для снятия осадков с фильтров и т. п.

Лодочки для прокаливания. Фарфоровые лодочки для прокаливания веществ при анализе (рис.144) бывают различных размеров. Их не покрывают глазурью. На одном бортике лодочки имеется кольцо, за которое можно зацепить крючком при вытаскивании лодочки из печи.

Фарфоровые трубки, применяемые для лабораторных целей, также не бывают покрыты глазурью. Они имеют различные диаметры – от 2 до 50 мм и больше. Тонкие трубки применяют как изоляторы проводов и для приготовления термопар. В последнем случае часто пользуются трубками с двумя каналами небольшого диаметра. Более широкие трубки выдерживают температуру до 1200°С, их применяют в качестве реакторов при синтезах. Обогрев их проводят в трубчатых печах.

Высокоогнеупорная посуда

В тех случаях, когда требуется нагревание до температуры, превышающей 1200°С, следует пользоваться тиглями из высокоогнеупорных материалов, к которым относятся кварц, графит, алунд, шамот, так называемая гессенская глина, окислы многих металлов, карбиды некоторых металлов и др.

В современных химических лабораториях все большее значение приобретает применение высоких температур. Поэтому крайне важными стали материалы, тигли из которых могут выдерживать нагревание до 1500°С и выше, причем каждый такой тигель используется только один раз и реже – повторно.

Шамотные тигли (рис. 145), так же как и тигли из гессенской глины, имеют верхнюю часть треугольной формы.

Алундовые тигли удобны для работы при температуре до 1600-1800° С.

Графитовые тигли используют для высокотемпературной плавки в восстановительной среде.

Их изготовляют из смеси чешуйчатого графита и огнеупорной глины (каолина). Для повышения прочности тиглей в массу, из которой изготовляют тигли, добавляют обожженную глину. Примерный состав смеси для изготовления графитовых тиглей следующий (в частях):

Чешуйчатый графит 45-50

Огнеупорная глина (каолин) 30-35

Обожжённая глина 20

Вода 20

Все эти материалы измельчают возможно тоньше, тщательно смешивают, выдерживают двое суток и снова перемешивают. Подготовленную таким образом массу помещают в форму, уплотняют и после 1-2-часовой сушки на воздухе помещают в сушильный шкаф, поднимая температуру в нем постепенно в течение четырех дней: в первый день – не выше 30, второй день – до 40, третий день – до 50 и в четвертый день – до 70° С. Высушенный тигель обжигают в восстановительной или нейтральной среде, после чего тигель медленно и постепенно охлаждают.

Корундовые тигли по форме напоминают фарфоровые.

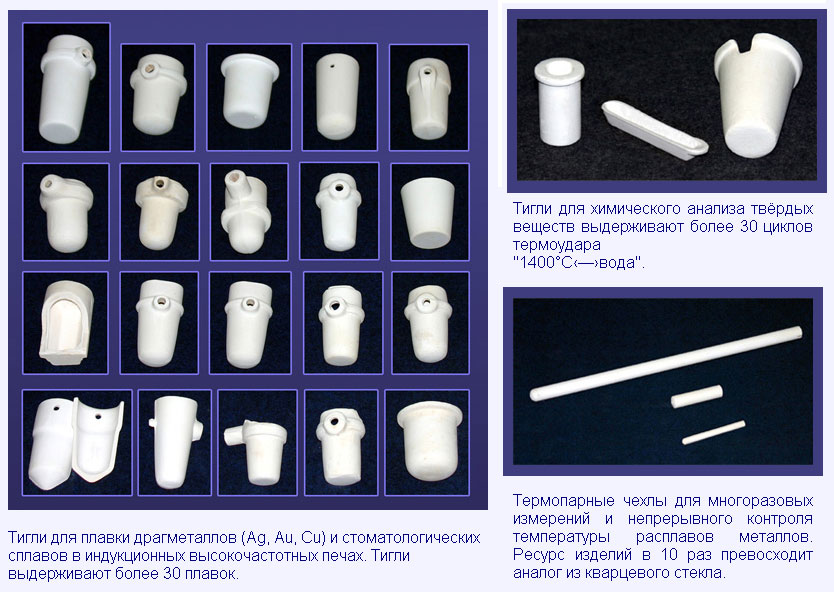

Перечисленные выше огнеупорные изделия не всегда удовлетворяют возросшим требованиям. Поэтому в современной лабораторной практике применяют тигли и другие лабораторные принадлежности, например, трубки, изготовленные из чистых окислов, карбидов, боридов и силицидов ряда металлов. Лабораторные принадлежности из этих материалов более огнеупорны и химически инертны, что особенно важно при многих химических исследованиях.

В табл. 3 приведены материалы, применяемые для изготовления высокоогнеупориых изделии.

Тигли из этих материалов можно изготовлять в лаборатории или методом литья, или трамбовкой и прессованием при обычной температуре с применением связующих веществ, или горячим прессованием.

Когда требуются тонкостенные тигли, их изготовляют методом литья, что связано с рядом трудностей и требует особых условий.

Из всех указанных в табл. 3 материалов чаще всего используют глинозем высокой чистоты (99,8%-ный).Тигли из него пригодны для плавления многих металлов, таких как Ni, Co, Cr, Zn, Fe, стали и т.п. Эти тигли особенно удобны при работе в атмосфере водорода, а также во многих случаях кислых и щелочных плавок.

Таблица 3. – Материалы, применяемые для изготовления высокоогнеупорных изделий

Тигли из магнезии хорошо выдерживают соприкосновение с основными расплавами, так как магнезия обладает основными свойствами. Они больше подходят для плавления при получении чистого Мn и некоторых специальных сплавов. Однако MgO обладает летучестью при температурах выше 2100°С. Поэтому применение тиглей из MgO практически считается возможным до 2000°С. Применение их для нагревания до 2400°С возможно, когда летучесть MgO не будет как-либо отражаться на процессе.

Во многих случаях вместо глинозема можно пользоваться окисью циркония, но тигли из этого материала менее устойчивы, чем глинозем, при работе в восстановительной среде.

Тигли из двуокиси тория, как чистой, так и в комбинации с глиноземом в качестве внутренней футеровки используют для плавки титана, чистой платины и других металлов при температуре выше 1800°С.

Размеры и форма тиглей из окислов и других огнеупорных материалов бывают самыми разнообразными. Из этих же огнеупорных материалов изготовляют трубки, шпатели, пластины и круги для фильтрования.

При пользовании тиглями из окислов металлов нужно учитывать, что хотя эти окислы химически очень стойки, все же они в некоторых случаях могут вступать и реакцию с расплавами, особенно минералов, так как твердые вещества обладают способностью вступать во взаимодействие, особенно при высокой температуре.

КВАРЦЕВАЯ ПОСУДА

В зависимости от исходных материалов и степени их чистоты кварцевые изделия бывают: 1) непрозрачные, с шероховатой, шелковистой или гладкой поверхностью; 2) прозрачные, подобные стеклянным.

Часто из непрозрачного кварца, как более дешевого материала, делают большие сосуды, в которые впаивают трубки или окна из прозрачного кварца.

Особенностью кварцевой посуды является ее термостойкость и химическая инертность к большинству химических веществ.

Кварцевую посуду можно без риска нагревать на голом пламени горелки и сразу же охлаждать, например, опустив нагретый сосуд в холодную воду. При этом сосуд не лопается.

Кварцевые изделия можно нагревать до температуры 1200°С даже под вакуумом, и они при этом не деформируются, так как кварц плавится в пределах 1600-1700°С.

Кварцевую посуду нельзя употреблять при работе с фтористоводородной (плавиковой) кислотой и щелочами, так как кремнезем с ними взаимодействует. При сплавлении кварца со щелочами образуется соответствующий силикат (растворимое стекло), растворимый в воде.

Из кварца изготовляют колбы всех видов, пробирки, стаканы, выпарительные чашки, тигли и пр.

Очень ценны термометры, изготовленные из кварцевого стекла, так как у них не наблюдается термического последействия и они более надежны в работе.

При работе с кварцевой посудой надо помнить следующее:

1. Кварцевая посуда так же хрупка, как и стеклянная, но гораздо дороже последней. Поэтому обращаться с нею следует весьма осторожно.

2. Кварцевую посуду нельзя употреблять при работе с фтористоводородной (плавиковой) кислотой, едкими щелочами и углекислыми солями щелочных металлов,

МЕТАЛЛИЧЕСКОЕ ОБОРУДОВАНИЕ

В лабораториях широко применяют разнообразнее металлическое оборудование, преимущественно стальное.

Штатив представляет собой стальной стержень, укрепленный на тяжелой стальной подставке, чаще всего имеющей форму четырехугольника. Обычно стержень укрепляют почти у самого края меньшей стороны подставки.

Бывают также штативы, у которых стальной стержень укреплен не у края, а посредине подставки. В этом случае подставка имеет удлиненную форму.

Штативы служат для закрепления на них всякого рода приборов. Обычно штативы продаются с набором держателей (лапок), колец и муфт различной величины (рис.146). Иногда держатели для бюреток бывают отлиты вместе с муфтой; лапки и муфты продаются также отдельно. Лапки бывают самых разнообразных форм и величин; они служат для закрепления бюреток, холодильников, делительных воронок, колб и т.д.

Внутренняя часть губ лапок обычно покрыта пробкой, чтобы при зажимании не раздавить стекла; если же пробковая прослойка отсутствует, на губы лапки необходимо натянуть куски резиновой трубки.

Кольца служат дли помещения на нужной высоте колб, стаканов и других приборов.

Для многих целей может оказаться удобным универсальный штатив (рис.147). Его прикрепляют к стене, как показано на рис.147. Вертикальный стержень имеет длину 45 см, а плечи, расположенные перпендикулярно к нему, – 35 см. При помощи муфт к плечам можно присоединять в различных направлениях металлические стержни или трубки, лапки, кольца и пр. и располагать монтируемые установки наиболее целесообразно. Такие штативы удобны в лабораториях органической химии, в которых проводят синтезы различных веществ.

Для монтирования стационарных или легко разбирающихся стеклянных аппаратов и приборов очень удобен штатив, изображенный на рис.148.

Треноги (рис.149) бывают разной величины и высоты. Они служат в качестве подставок для водяных и других бань, а также при нагревании больших сосудов и т.п.

Зажимы. Имеется очень большое количество конструкций, зажимов, применяемых в лабораторной практике. Принципиально они могут быть двух типов: винтовые или пружинные.

В лабораториях чаще всего применяют винтовые зажимы Гофмана и пружинные Мора (рис. 150). Зажимы Гофмана хорошо применять в тех случаях, когда требуется значительная герметичность и нет надобности часто их открывать. Когда же зажимом приходится пользоваться часто (например, на бюретках, на бутылях с дистиллированной водой), удобнее пользоваться зажимом Мора.

Зажимы Мора имеют некоторые недостатки, в частности, они не дают возможности достичь равномерного зажимания.

Значительно удобнее зажим (рис.151), предложенный Боринцем. Этот зажим прост в обращении и не имеет недостатков, присущих зажиму Мора.

Прецизионный зажим (рис.152) относится к винтовым зажимам. Он имеет преимущество перед другими зажимами в том, что смонтирован на устойчивом металлическом цоколе и допускает очень точную регулировку пружинящим рычагом. Завинчивая или отвинчивая гайку, можно фиксировать нужное положение.

Ухватики (рис.153). Вместо тигельных щипцов часто удобнее пользоваться ухватиками, размеры которых подгоняют к размерам тиглей, применяемых в лаборатории. Ухватики могут быть изготовлены из нержавеющей стали или из никеля. Для больших стальных тиглей ухватики можно делать из латунной или бронзовой проволоки, лучше никелированной или хромированной.

Тигельные щипцы (рис.154) служат для захватывания крышек тиглей. Обычно их изготовляют из железа и никелируют.

Тигельные щипцы нужно класть на стол так, чтобы изогнутые концы их были обращены вверх, как показано на рис.154.

Пинцеты (рис.155) служат для взятия небольших предметов. Например, пинцетами следует пользоваться при работе с металлическим натрием, при работе с разновесом, чтобы не касаться его руками (см. гл. 5 «Весы и взвешивание»), и во многих других случаях.

Тигли металлические (рис.156) бывают медные, чугунные, стальные, из чистого никеля, из чистого серебра, платиновые и из сплавов платины, из чистого золота. Все они применяются при разного рода химических анализах, исследовательских работах и пр. Металлические тигли (рис.156а) требуют тщательного ухода. Их следует чистить после каждого использования. Особо осторожного обращения требуют платиновые тигли (рис.156б). Они бывают различного размера и всегда имеют в комплекте платиновую же крышку. Принятые в СССР размеры платиновых тиглей приведены в табл. 4.

Таблица 4. – Размеры платиновых тиглей, принятые в СССР

В платиновых тиглях нельзя сплавлять едкие щелочи, перекись натрия, окиси и гидроокиси бария и лития, азотно- и азотистокислые соли и соли синильной кислоты. Нельзя прокаливать вещества, содержащие окислы железа, соли тяжелых металлов, таких, как сернокислый свинец, перекись свинца, окись олова, висмута, сурьмы и др.

Всякое изделие из платины перед употреблением для аналитических целей следует вначале хорошо прокалить и затем обработать 6 н. раствором НС1 до исчезновения желтизны (следы железа). Поверхность изделия должна быть серебристой, и не окрашенной.

Остатки в платиновых тиглях после сплавления легко растворить в смесях Na₂CO₃ и Na₂B₄O₇.

Платиновую посуду нельзя прокаливать в соприкосновении с какими бы то ни было металлами, кроме платины. Для вынимания раскаленных платиновых тиглей из муфельной печи или после прокаливания их на газовой горелке применяют специальные тигельные щипцы с платиновым наконечником, чтобы избежать соприкосновения платины с другим металлом.

Вмятины на платиновом тигле исправляют при помощи специальных буковых или дубовых болванок (рис. 157), имеющих соответствующую форму. Платиновый тигель надевают на такую болванку и выпрямляют вмятины осторожными ударами деревянным молотком, обтянутым замшей.

Следует иметь в виду, что платиновые изделия являются фондируемым материалом и находятся на строгом учете как драгоценный металл. Поэтому обращаться с платиной надо особенно осторожно. За потерю платиновой посуды виновные несут строгую ответственность.

Из других металлических тиглей часто применяют стальные. Их обычно продают в комплекте с крышкой. Стальные тигли очень удобны, когда требуется сплавление с щелочами и перекисью натрия. Эти вещества не действуют так сильно на сталь, как на другие металлы. Поэтому сплавление таких веществ в стальных тиглях безопасно. Правда, впоследствии, при растворении сплавов в кислотах, получающийся раствор загрязняется железом.

Размеры стальных тиглей приведены ниже:

Для макроанализа Для полумикроанализа

Диаметр, мм

верхний 29-32 24-26

нижний 22-24 18-19

Высота, мм 35-36 30-32

Толщина стенок, мм 1,5-2,0

Для сплавления с перекисью натрия в настоящее время рекомендованы тигли из циркония. Они оказались пригодными при анализе минералов, руд и сплавов.

Чашки металлические (рис.158). Для выпаривания многих растворов применяют чашки из платины, золота и других металлов. Обращение с ними то же, что и с тиглями. Они бывают различного диаметра и емкости.

Держатели для пробирок (рис.159) бывают металлические (рис.159а) и деревянные (рис.159б). Держателями пользуются при нагревании пробирок. На рис.160 показаны держатели для фарфоровых чашек и стаканов.

Ступки металлические, встречающиеся в некоторых лабораториях, в большинстве случаев бывают медными или латунными. Чугунные встречаются реже, так как они менее прочны.

В металлических ступках можно измельчать только те вещества, которые не действуют на металл ступки. В остальном обращение с ними такое же, как с фарфоровыми, с той, однако, разницей, что в металлической ступке можно смело разбивать куски даже сильными ударами пестика. Так как при этом не исключена возможность выброса кусочков размельчаемого вещества, то в начале работы ступку закрывают тканью.

За лабораторными металлическими предметами следует постоянно следить и предохранять их от ржавления. Поэтому, например, штативы, муфты, лапки следует иногда, хотя бы раз в год, покрывать специальным негорючим черным лаком. Такие предметы как треноги, зажимы, тигельные щипцы, пинцеты, металлические тигли, которые нельзя лакировать, следует очищать от ржавчины.

Чистить можно наждачной бумагой разных номеров (в зависимости от назначения предмета) или песком.

ЛАБОРАТОРНЫЙ ИНСТРУМЕНТАРИЙ

В лабораторной практике часто приходится пользоваться некоторыми простейшими инструментами.

Ниже перечислены наиболее употребительные инструменты и материалы, которые полезно иметь в лабораториях.

Ножницы.

Ножи – желательно иметь минимум два ножа: один малый, перочинный, и один большой.

Молоток.

Плоскогубцы и кусачки.

Напильники – лучше всего иметь набор их. Трехгранные напильники нужны для разрезания стеклянных трубок и палок (дротов), для зачистки пробок и других работ. Круглые напильники применяют дли рассверливания отверстий в пробках.

Отвертки – лучше иметь набор или хотя бы две отвертки разного размера.

Гаечные ключи французский или шведский, или раздвижной русский.

Тиски.

Клещи.

Стальная щетка (кордовая) – для чистки металлических предметов (штативов и т.п.).

Проволока – нужно иметь небольшой запас звонковой, железной, медной и алюминиевой проволоки, жилки от электрического шнура и немного самого шнура.

⇐ Предыдущая12345

Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства…

Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции…

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций…

Папиллярные узоры пальцев рук – маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни. ..
