Индукционные тигельные печи для плавки золота

Подробное описание оборудования

ОписаниеТехнические характеристикиСостав печиСкачать полное описание

Рис.1. 3D модель электропечи по золоту



Техническое описание:



          Электропечь разделена на два модуля. Первый (основной модуль) это собственно электропечь в сборе. Второй модуль это станция охлаждения СО-15, предназначенная для охлаждения преобразователя частоты. Преобразователь частоты «TESLINE 15К-ВВ» представляет собой высокочастотный преобразователь частоты и имеет вводную часть, выпрямитель на тиристорах, инвертор напряжения на транзисторах, трансформаторно-конденсаторный согласующий блок. Для охлаждения тиристоров, транзисторов и трансформаторного блока требуется чистая вода, не содержащая примесей и имеющая относительно низкую требуемую температуру на входе в преобразователь. Температура охладителя не более 35 0С. В качестве охладителя можно использовать техническую, питьевую воду, антифриз. Для обеспечения длительной работы преобразователя частоты используется станция охлаждения вентиляторного типа. В контуре жидкостного охлаждения используется охладитель хорошего качества.



          Для водоохлаждения индуктора используется отдельная магистраль водоснабжения.



          Модуль электропечи имеет общую раму, на раме спереди крепится корпус печи, сзади установлен преобразователь частоты, сверху установлен электропривод с цепной передачей с контргрузом. При наклоне корпуса ось вращения расположена вблизи оси поворота, благодаря этому струя разливаемого металла совершает небольшое перемещение в пространстве, при этом не требуется передвигать изложницу, в которую разливается металл.



          Изложницу требуется устанавливать по месту на столик, который располагается перед печью. Изложница и столик не входят в поставку, приобретаются Заказчиком самостоятельно. Изложница перед разливкой должна быть прогрета газовой горелкой или электроподогревателем, которые также приобретаются Заказчиком самостоятельно.



          Станция водоохлаждения СО-15 устанавливается рядом с печью и подключается к электропечи по охлаждению и по электропитанию.



Рис.2. Силовой блок преобразователя



          На раме электропечи закреплён шкаф с джойстиком (рис.2). На этом шкафу также располагается переключатель включения, кабель соединения с ПЧ. При работе установки наклон печи на слив осуществляется переключением джойстика в сторону наклона, возврат печи осуществляется переключением джойстика в противоположную сторону. При отпускании ручки джойстика происходит возврат джойстика в исходное нулевое состояние.



          Станция охлаждения имеет в своём составе –бак 10 литров, насос, запорную аппаратуру, приборы контроля. Для запуска станции необходимо включить переключатель сеть. Для контроля параметров по охлаждению необходимо следить за показаниям приборов на корпусе станции и на местном пульте управления.   Для очистки фильтров, последние установлены открыто, перед очисткой охладитель необходимо слить охлаждающую жидкость.



          На передней панели местного пульте также расположен прибор теплоконтроля .

Рис. 3, 4. Станция охлаждения преобразователя частоты. Плавильный узел с установленным тиглем в тепловом узле

Технические характеристики:

№ п/п	Наименование параметра	Номинальная величина параметра
1	Емкость тигля по золоту, кг	15
2	Макс. допустимая температура для тигля, 0С……………	1500
3	Мощность номинальная преобразователя частоты, кВт	15
4	Установленная мощность электропечи, кВА	20
5	Питающая преобразователь частоты силовая сеть	~3ф, 400 В, 50 Гц
6	Номинальная частота тока цепи индуктора, кГц	10,0
7	Диапазон изменения частоты тока цепи индуктора, кГц	8,0 ¸ 22,0
8	Преобразователь частоты	TESLINE 15K-BBE
9	Мотор-редуктор привода наклона тигля	NMRV-S040-80-11-0,09-B3 (6P)Sf-1. 03
10	Наличие защиты от перегрузки	есть
11	Наличие защиты от перегрева воды	есть
12	Давление антифриза в системе охлаждения печи, МПа (кгс/см2)	0,24 (2,4)-0,33 (3,3)
13	Размеры, ВхШхГ, мм: – электропечи………………………………………………. – установки индукционного нагрева «TESLINE 12К-ВВ» (силовой блок преобразователя частоты + трансформаторно-конденсаторный блок)………………. – станции оборотного охлаждения ……………………….	1800х505х1300 800х450х450     930х900х680
14	Масса, кг: – электропечи (без массы жидкого металла)…………….. – установки индукционного нагрева «TESLINE 12К-ВВ» (силовой блок преобразователя частоты + трансформаторно-конденсаторный блок)………………. – станции оборотного охлаждения …………………. .	70     35 30

Состав электропечи:

Наименование изделия	Кол-во
Составные части изделия
Электропечь ИСТ-0,015(АИ)/0,015-20,0-М-ЭПОС-И1	1
Установка индукционного нагрева «TESLINE 15К-ВВ» (силовой блок преобразователя частоты + трансформаторно-конденсаторный блок) в комплекте с кабелем для подключения электропитания, далее в тексте преобразователь частоты	1
Портативный пирометр с термопарой	1
Кабели КВИ-50	2
Соединительные рукава охлаждения	1 к-т
Станция охлаждения СО-15	1
Запасные части
ЗИП для системы водоохлаждения, водоохлаждаемый кабель КВИ-50 (1 шт)	1 к-т
Тигли ZX-10	20
Эксплуатационная документация
Комплект эксплуатационной документации	1
Комплект эксплуатационной документации на покупное комплектующее оборудование	1



Скачать полное описание

Плавильная печь – индукционная, вакуумная, электрическая, тигельные плавильные печи для плавки металла, алюминия, свинца, стали

Плавильные печи представляют собой сложные устройства, предназначенные для выплавки различных металлов и сплавов в определенных условиях. Установки отличаются принципом работы, конструкцией и предназначением. Существуют индукционные, электрические, вакуумные, тигельные модели, при помощи которых удается получить металл высокого качества с минимальным содержанием посторонних включений.

Плавильные печи выпускают отечественные и зарубежные производители. Представленное на рынке оборудование отличается высоким качеством и надежностью. При соблюдении техники безопасности, правильном, своевременном выполнении технического обслуживания и рекомендаций по эксплуатации оборудование прослужит долгие годы.

Плавильная печь

Содержание:

1. Плавильная печь – принцип работы
2. Вакуумная плавильная печь
3. Индукционная плавильная печь для плавки металла
4. Плавильная печь сопротивления

Плавильная печь – принцип работы

Принцип работы плавильной печи зависит от особенностей конфигурации устройства и источника энергии. В зависимости от этого устройства делятся на такие категории:

• Дуговые – расплавление состава происходит прямым или косвенным методом при помощи воздействия дуги, возникающей между электродами. Количество электродов – 1-4, зависит от размеров и производительности оборудования. Источник питания – трансформатор. Подходят для обработки тугоплавких металлов.

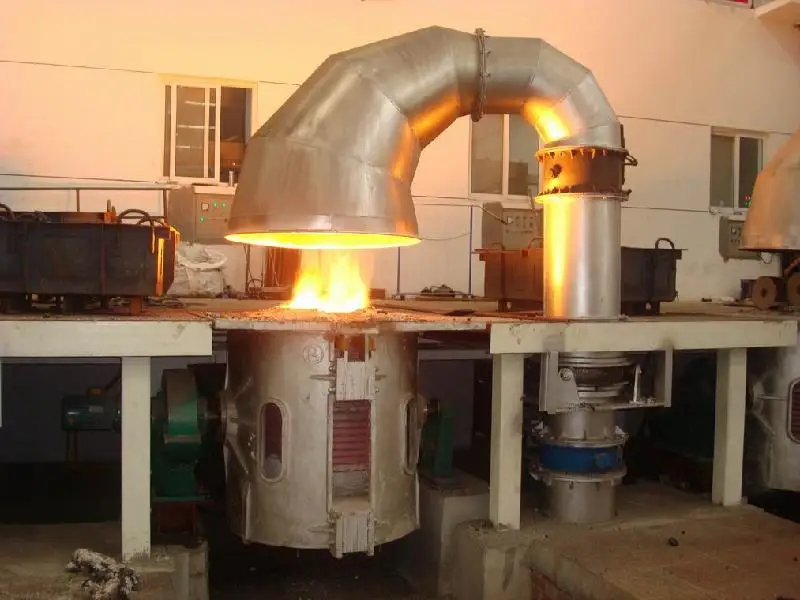

• Индукционные – включают в себя индуктор с тиглем и огнеупорной футеровкой. Оборудование удобно в использовании – присутствуют механизмы для загрузки сырья, системы слива расплавленной массы, регулировки и управления. Источник энергии – преобразователи тиристорного/транзисторного типов. За счет постоянного перемешивания расплавленной массы удается получить металл высокого качества.
• Газовые – обладают наиболее простой конструкцией. К плавильному узлу подключают газовую горелку, которая обеспечивает оборудование необходимым источником энергии – магистральным газом. Подобные установки применяют для выплавки металлов с невысокой теплопроводностью. К ним относятся алюминий и медь.

Плавильная печь – принцип работы

При выборе плавильной печи следует учитывать ряд факторов: тип сырья, температура его плавления, объем рабочего пространства, тип энергоносителя, производительность, эффективность работы, наличие дополнительных опций.

Вакуумная плавильная печь

Вакуумные плавильные печи широко используются для получения качественных металлов и сплавов для различных видов промышленности – авиационной, космической, ракетной, машиностроения и других отраслей. Выплавка металла осуществляется в условиях разреженного вакуума, в связи с чем подобные установки комплектуются вакуумными насосами различной мощности и конфигурации.

Вакуумная среда значительно ускоряет процесс плавки металлов, а также препятствует попаданию различных газовых включений в готовые слитки металла. При этом на выходе получается качественное сырье с минимальным содержанием посторонних компонентов. Детали, которые проходят обработку в условиях вакуумных печей, отличаются высокой прочностью, оптимальными физико-химическими свойствами.

По способу нагревания/охлаждения все вакуумные печи делятся на:

• Ретортные – обеспечивают высокую частоту процесса выплавки металлов. Нагрев внутри рабочей камеры достигает 1100 °C.
• Трубчатая – максимальная температура составляет 1100 °C. Для укладки деталей используются кварцевые трубы. При необходимости в рабочую полость можно накачать защитные инертные газы.
• Муфельные – используются для различных видов термической обработки, не подходят для промышленной эксплуатации.

Вакуумная плавильная печь

По типу загрузки материала выделяют такие виды вакуумных печей:

• Камерные – экологичное оборудование для проведения разных видов термической обработки, позволяет нагревать пространство до 2000 °C.
• Шахтные – обеспечивают нагрев до 2500 °C, подходят для выплавки тугоплавких металлов. В ряде моделей внутренняя камера выполнена из молибдена или вольфрама.
• Элеваторные – применяются в промышленности, нагревают камеру до 2000 °C. Присутствует водяное охлаждение.
• Колпаковые – используются для создания низкого рабочего давления газовых смесей.

При выборе оборудования для плавки следует учитывать тип и объем сырья, которое будет подвергаться обработке. Некоторые производители предлагают возможность сборки вакуумных печей по индивидуальным проектам, что позволяет собрать агрегаты в соответствии со всеми техническими требованиями и параметрами.

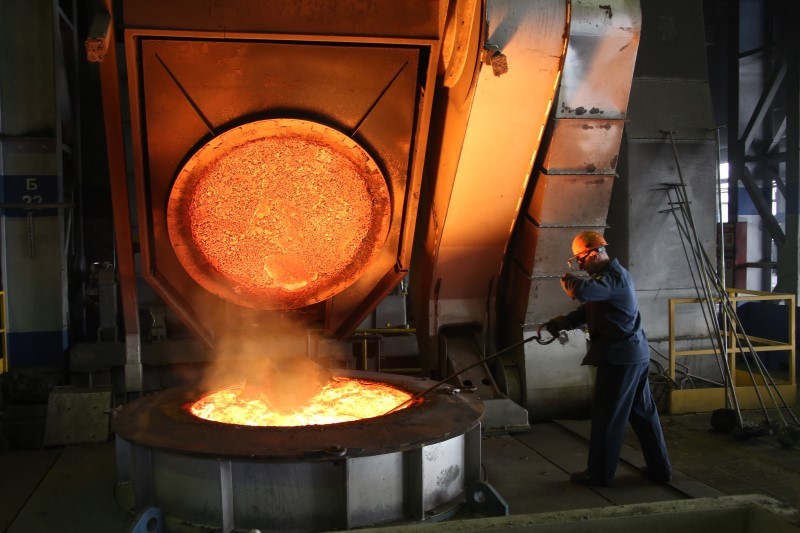

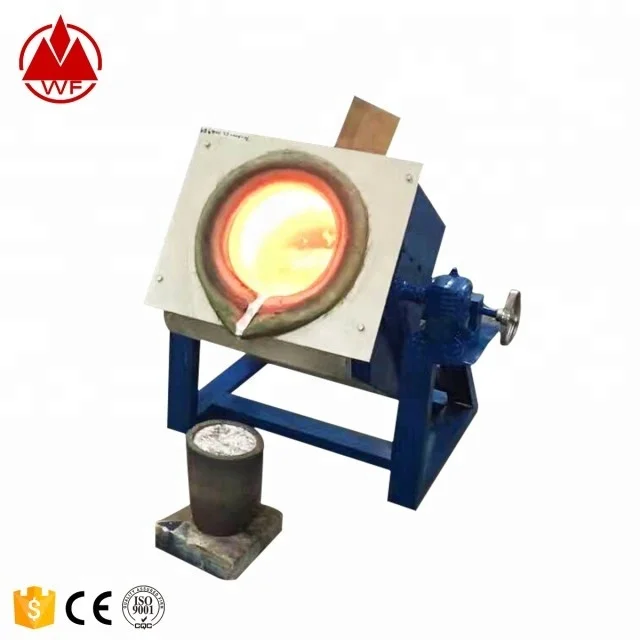

Индукционная плавильная печь для плавки металла

Индукционные плавильные печи применяются для выплавки разных металлов – алюминия, меди, стали, свинца, для выплавки черных и драгоценных металлов (в том числе и золота). Достоинства и недостатки такой техники обуславливают их востребованность и популярность в литейном производстве.

Среди преимуществ оборудования следует выделить:

• Высокий КПД.
• Возможность введения в процессе плавки легирующих веществ.
• Незначительный угар.
• Простота и удобство эксплуатации.
• Невысокое энергопотребление.
• Получение качественных металлов с однородным составом.

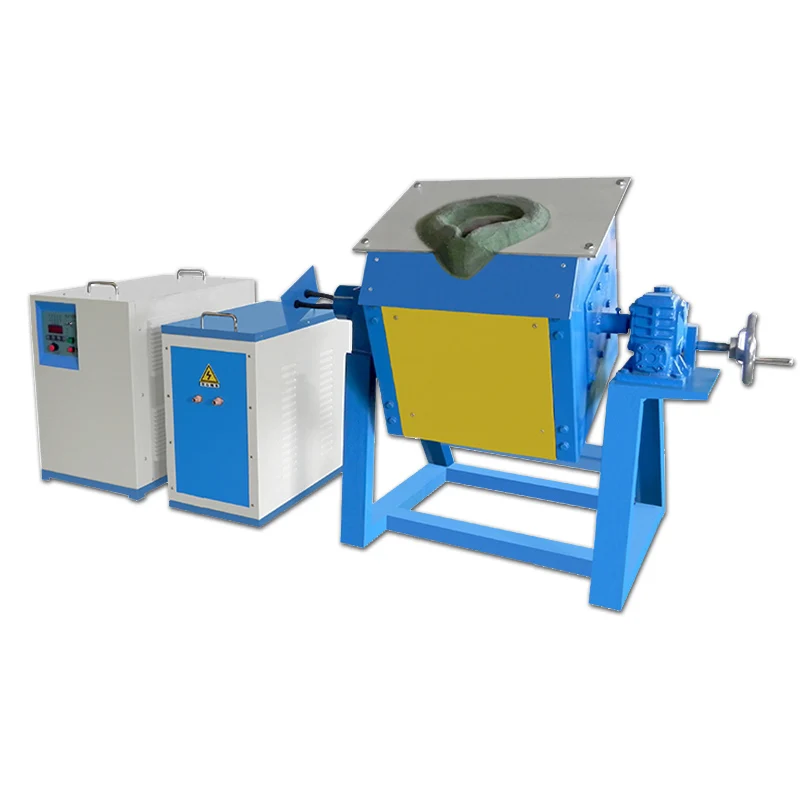

Индукционная плавильная печь для плавки металла

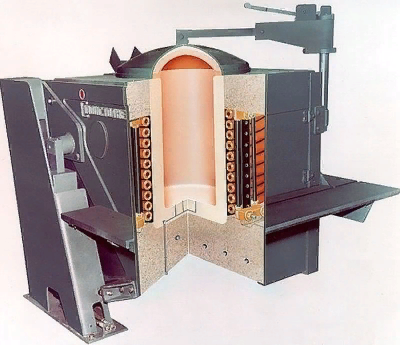

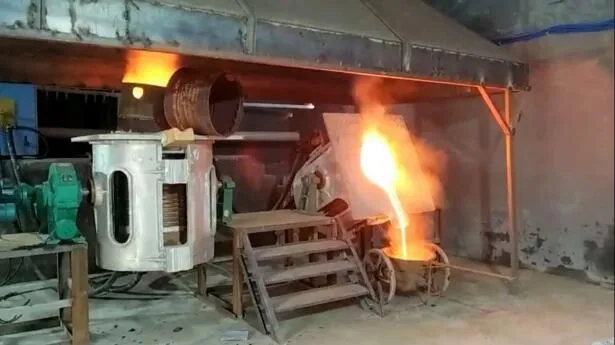

Устройств тигельных индукционных печей включает в себя преобразователи частот разного типа, специальные конденсаторные батареи, плавильные узлы и кабели.

Встроенная система охлаждения предотвращает перегрев агрегатов в процессе работы. Управление такими устройствами осуществляется в ручном или автоматическом режиме, посредством специального пульта управления. В любом случае процесс работы и управления индукционными печами должен осуществляться специалистами, которые прошли обучение и имеют подтверждающие документы.

Лабораторные плавильные печи отличаются компактными размерами и предназначены для выплавки небольшого количества материала.

Некоторые модели имеют настольный тип установки, что позволяет монтировать оборудование даже в условиях ограниченного пространства.

Плавильная печь сопротивления

Плавильные печи сопротивления – отдельная категория оборудования. Принцип действия основан на прохождении тока через проводник с высокой степенью сопротивления, в результате чего происходит выделение тепла. Устройства обеспечивают соблюдение температурного режима в диапазоне 600-1250 °C. Печи отличаются большим разнообразием, что позволяет подобрать установку с необходимыми размерами и параметрами работы.

Электрические печи сопротивления подходят для плавки металлов, которая осуществляется в литейном производстве и термической обработке материалов. Нагревание происходит в основном косвенным путем. Некоторые модели оборудованы выдвижным подом, который предназначен для размещения керамических, металлокерамических и металлических изделий и их последующей обработки. Такие установки отличаются небольшими размерами, обеспечивают минимальный уровень теплопотери и просты в использовании и управлении.

Плавильная печь сопротивления

Для изготовления нагревательных элементов подобных агрегатов применяют устойчивые к воздействию высоких температур материалы. Выбор материала обусловлен максимальным температурным режимом. Чаще всего для этой цели используют уголь, графит, тантал, вольфрам, молибден, сплав никель-хром-железо.

Вакуумные печи сопротивления применяются для предварительной обработки металлов перед выполнением других технологических процессов.

По принципу действия печи сопротивления делятся на устройства непрерывного и прерывного действий. В установках с периодическим действием обрабатываемый объект остается в стабильном положении на протяжении всего времени обработки, тогда как в печах непрерывного действия детали перемещаются и попадают в разные температурные зоны. Такие устройства используются для различных целей – изготовления отливок, термообработки, сушки покрытий, эмалей, форм и прочих видов работ.

Печи сопротивления – современное качественное оборудование, которое нашло свое применение в литейном производстве при обработке черных и цветных, а также драгоценных металлов. Установки отличаются большим разнообразием форм и конфигураций, что позволяет выбрать технику согласно с поставленными задачами и требованиями.

Индукционная плавильная печь со съемными тиглями: выдвижные печи

Выталкивающие печи являются одним из вариантов сменных тигельных печей и имеют различные конфигурации.

Выталкивающие печи обеспечивают литейщики цветных и драгоценных металлов чистыми, компактными и высокопроизводительными тигельными плавильными системами. При проектировании с несколькими отверстиями для тиглей производительность может быть значительно увеличена при почти 100-процентном использовании энергии.

В конфигурации печи с двойным выталкиванием, когда первый тигель расплавлен и готов к заливке, мощность передается на второй змеевик, после чего первый тигель поднимается для извлечения. Поскольку мощность передается за считанные секунды с помощью двухпозиционного переключателя с защитной блокировкой, производительность увеличивается, и можно получать тысячи дополнительных отливок в год. Гидравлические цилиндры поднимают тигли с минимальным давлением. Их огнеупорные переливные емкости предназначены для удержания разливов для дополнительной безопасности и простоты обслуживания. Змеевики футерованы тяжелым огнеупорным цементом для защиты от утечек и снижения потерь тепла. Они также доступны в нескольких конфигурациях выталкивающей печи.

Features

Standard Features	Optional Features
Refractory Overflow Receptacles	Foot Valve Operated Cylinder
Safety Interlocked, Two-Position Switch	Fume Extraction Control Systems
	Системы заливочных люлек

Технические характеристики

Capacities	Furnace Types	Factory Tested
50 to 300 Kilograms [120 to 675 Pounds] for Copper Alloys	Single Push-Out Furnaces	Critical Components
20 до 100 кг [от 40 до 225 фунтов] для алюминиевых сплавов	Печи с двойным выталкиванием
Нажмите здесь, чтобы связаться с Inductotherm по вопросам индивидуальных решений	Несколько выталкивающих печей
