Тигели для индукционных печей

Тигель для плавки содержит до 0,5% зольных примесей, электропроводен и может применяться главным образом в вакуумных и высокочастотных печах или в печах для выплавки чёрных и цветных металлов, полупроводниковых, благородных и других металлов, то есть в печах, работающих в защитной газовой атмосфере при температуре около 2500°С.

Искусственный графитированный материал теряет механическую прочность при 2800-3000°С и испаряется в вакууме при температуре около 2300°С, но окисляется на воздухе примерно при 600°С. Поэтому тигель для плавки не пригоден для работы в открытых горновых или других печах, где нагрев и плавление производится твёрдым топливом, газом или нефтяной форсункой с окислительным пламенем. Для работы в таких открытых печах применяется шамотно-графитовый тигель, который изготавливают формованием смеси шамота, графита и огнеупорной глины.

Тигель для плавки, как и другие изделия из искусственного графита, изготавливают механической обработкой прессованной, а затем обожжённой и отграфитированной заготовки, которая состоит из нефтяного кокса и каменноугольного пека.


Тигель для плавки в индукционных печах – типы и геометрические формы

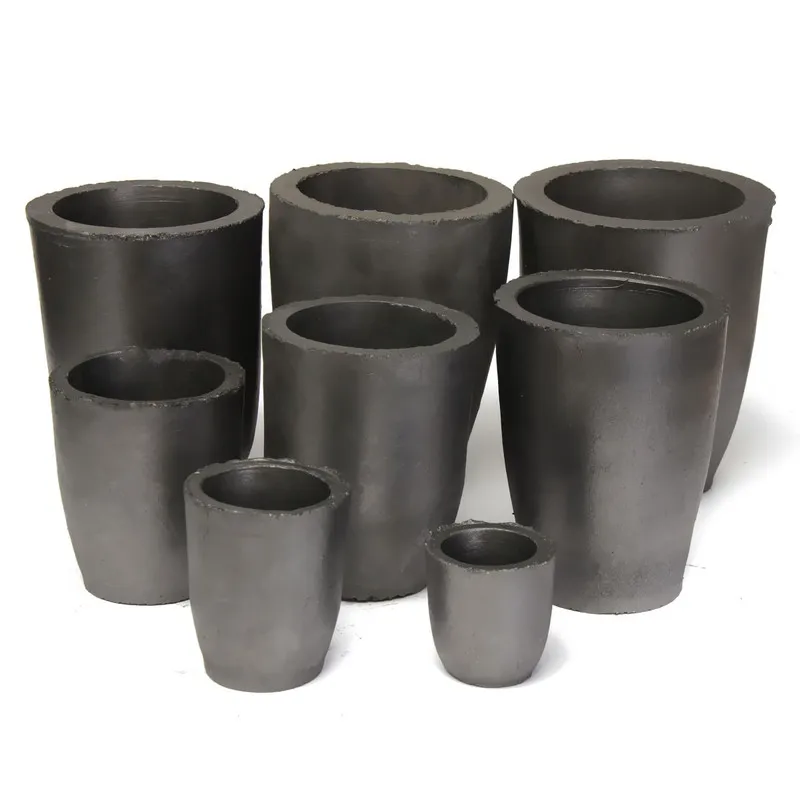

Тигель для плавки изготавливается четырёх основных видов: конические, цилиндрические, фасонные и специальные. Графитированные тигли из искусственного графита могут применяться в высокочастотных печах вместо набивных тиглей. Известно, что на набивку и обжиг формованных и кварцевых или шамотных тиглей требуется около трёх часов, благодаря чему значительно снижается производительность высокочастотных печей.

Благодаря применению выточенных тиглей из искусственного графитированного материала на некоторых заводах ускоряется плавка металла и увеличивается срок их службы по сравнению с набивными.
При переводе высокочастотных индукционных печей с набивных тиглей ёмкостью до 500 кг с наружным диаметром до 480 мм на графитированные, выточенные из прессованных заготовок искусственного графита, можно значительно увеличить производительность печей и улучшить качество выплавляемого металла.

Конические тигли применяются главным образом при ручной разливке металла (захват при такой разливке упирается в коническую часть тигля).

Цилиндрические тигли применяются в высокочастотных печах, из которых разливка металла производится при наклоне печи.

Фасонные тигли применяются для плавки чёрных, цветных, полупроводниковых металлов и сплавов. Благодаря малозольности и хорошей электропроводности эти тигли могут применяться и для контактной электроплавки драгоценных металлов.

Специальные тигли могут применяться для плавки цветных и благородных металлов, выплавки полупроводниковых металлов с перемешиванием шихты, в виде форм-кокилей для отливки лабораторных образцов и для плавки драгоценных металлов.

В цветной металлургии используют тигли графитовые разной емкости. Применяют их в печках прямого нагрева, электрических печках с защитной атмосферой либо в вакууме при температуре до 2500 градусов. Используют тигли графитовые с расплавами цинка, алюминия, меди и других металлов, и их сплавов.


Тигель для плавки в индукционных печах

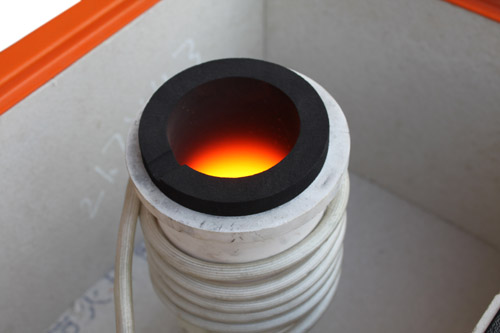

Самый распространенный метод плавки металлов считают использование индукционных печей. Нагреватели в данных печах являются тигли графитовые, которые разогреваются благодаря наведенному току. Наводимый ток разогревает тигель и металл, который поместили в него. Достаточно низкие затраты электроэнергии, а также маленькое время плавки в таких печах.

Преимущество индукционной печи, в которой используют тигли графитные – это готовность к работе, возможность быстрой замены теплоизоляции между тиглем и трубкой индуктора, продолжительный срок службы, получение высокой температуры и низкая цена обслуживания.



 Графит, который используют для индукционных тиглей для плавки:


• Графит марки ЭГП – графит марки ЭГ с пропиткой. Он немного устойчивее обычного электродного графита. Несомненным достоинством, которым обладают графитовые тигли этой марки, является их низкая стоимость, недостаток – крупнозернистость графита (размер зерна от 2 до 4мм) и невысокая стойкость к окислению – зерна графита попадают в расплав;

• Марка графита ЭГП – графит этой марки с пропиткой. Он обладает большей устойчивостью, чем обычный электродный графит. Достоинством графитовых тиглей данной марки считают низкую цену, а недостатком крупные зерна графита (от 2 до 4 мм) и малая устойчивость к окислению, так как в расплав попадают зерна графита;

• Марка графита МПГ – плотный и мелкозернистый (0,025 мм) графит. Обладает высокой устойчивостью к окислению;

• Марка графита МГ – это графит отечественного производства с мелкими зернами (0,8 мм). При использовании данного графита все изделия обладают высокой стойкостью;

Мы производим тигли для плавки графитовые диаметрами от 7 до 700 мм. Изготовление возможно по чертежам заказчика.

Графитовый тигель для индукционной печи г. Новосибирск — ПО Трубное решение

Графитовый тигель для индукционной печи – это изделие, предназначенное для плавки и выдержки различных металлических сплавов и материалов в электрических индукционных печах.

По форме различают следующие виды графитовых тиглей: самые распространенные – цилиндрические (используются в высокочастотных печах, розлив металла происходит путем наклона), конические (применяются при ручной разливке металла, захват для розлива упирается в коническую часть изделия), фасонные (применяются для плавки тугоплавких металлов, так как имеют дополнительную защиту от высоких температур в виде ребер), специальные (это различные квадратные, усеченные и другие тигли, предназначенные для ручного литья и малых объемов работы). Изготавливаются тигли из измельченного до порошка графита, карбида кремния и специального связующего компонента на основе синтетических смол безопасных для экологии.

Технические характеристики

Графитовые тигли изготовляются по технологии горячей формовки – нагрев компонентов будущего тигля в специальной пресс форме до 200-250 градусов Цельсия и его формовка под высоким давлением (процесс спекания компонентов в единой целое). Независимо от формы тигли классифицируют по диаметру и высоте. Самыми распространенными диаметрами тиглей являются следующие модификации: 100 мм, 150 мм, 200 мм, 225 мм, 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и 750 мм. Самые распространенные  высоты тиглей следующие: 300 мм, 400 мм, 500 мм, 750 мм, 1000 мм, 1250 мм, 1500 мм, 1500 мм.

Применение

Цилиндрические, конические и фасонные тигли используют на крупных промышленных производствах для изготовления различных изделий по технологии автоматической горячей отливки – расплавление материала в тигле, помещенного в индукционную печь и последующая отливка из расплавленного материала различных конструктивных  элементов. Специальные тигли используются на маленьких частных производствах для ручной отливки металла в формы и получения штучных изделий.

Как получить “Графитовый тигель для индукционной печи” после заказа

• Самовывоз приобретённой продукции со склада организации в Новосибирске;
• Доставка по Новосибирской области и в другие регионы РФ одной из 150 партнёрских транспортных компаний;
• Доставка железнодорожным и авиатранспортом, а также индивидуальные решения для труднодоступных регионов.

Что мы предлагаем

• Оптовые и розничные поставки широкого перечня продукции;
• Различные способы оплаты, включая безналичный и наличный платежи;
• Отсрочка для постоянных клиентов;
• Изготовление нетиповой продукции по чертежам клиента;
• Обширный перечень сервисных услуг.

Гарантируем

• Наличие на каждую партию продукции необходимых сертификатов;
• Возврат товара в случае обнаружения факта поставки брака;
• Соответствие продукции параметрам, предъявляемым стандартами.

тигель индукции графита глинозема на плавя медь серебра

золота

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.



Просмотрите наш большой выбор тиглей для индукционных печей. К эксплуатационным характеристикам относятся хорошее электрическое сопротивление, хорошая теплопроводность и высокая стойкость к химической коррозии.

Посмотреть, как Сетка Список

Сортировать по title=”Сортировать по”> Позиция Имя Артикул Цена устанавливается в нисходящем направлении

10 шт.

Показать 15 25 50 100

• org/product”>

Литье и плавка – Тигли и стержни – Индукционный плавильный тигель – JETS INC.



Поиск по категориям

Индукционный плавильный тигель

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Быстрый просмотр

  Индукционный плавильный тигель CEIA Crucible F3 для плавильного графита и керамики

  Сейчас: 56,50 $

  Добавить в корзину Сравнивать

• Быстрый просмотр

  CEIA Crucible F9 Индукционный плавильный тигель 10 кг, 18-каратное золото, керамика и графит

  Сейчас: $108,50

  Нет в наличии Сравнивать

• Быстрый просмотр

  Индукционный тигель F12 из карбида кремния расплава печи CEIA плавит 12 килограммов 18-каратного золота

  Сейчас: 232,85 $

  Добавить в корзину Сравнивать

• Быстрый просмотр

  Индукционный тигель F9 из карбида кремния расплава печи CEIA плавит 10 килограммов 18-каратного золота

  Сейчас: 175,50 $

  Добавить в корзину Сравнивать

• Быстрый просмотр

  CEIA Induction Melter F12 Тигель 12 кг 18-каратного золота, керамика и графит

  Сейчас: 194,65 $

  Добавить в корзину Сравнивать

• Быстрый просмотр

  Индукционный плавильщик CEIA F4 Тигель 4 кг 18-каратного золота, керамика и графит

  Сейчас: 66,95 $

  Добавить в корзину Сравнивать

• Быстрый просмотр

  Индукционный плавильщик CEIA F5D Тигель 6 кг 18-каратного золота, керамика и графит

  Сейчас: 92,75 $

  Нет в наличии Сравнивать

• Быстрый просмотр

  Графитовый тигель 3-килограммовая плавильная электропечь 100 тонн.


  Сделано в Италии

  Сейчас: 48,95 $

  Добавить в корзину Сравнивать

• Быстрый просмотр

  Индукционный плавильный тигель CEIA Crucible F3 для плавильного графита и керамики

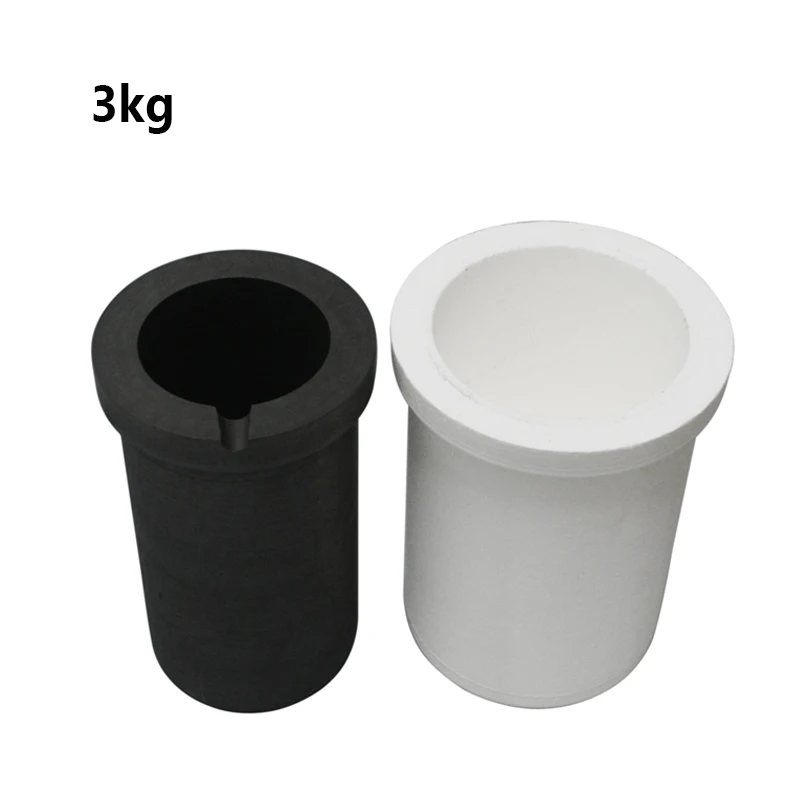

  Бесплатная доставка Тигель для индукционной плавки F3 Тигель для индукционной плавильной печи CEIA, модель F3D. Тигель комплектуется графитовой футеровкой с керамической внешней оболочкой контейнера, скрепленной жаропрочным огнеупорным цементом. Этот тигель…

• Быстрый просмотр

  CEIA Crucible F9 Индукционный плавильный тигель 10 кг, 18-каратное золото, керамика и графит

  Бесплатная доставка Тигель для индукционной плавильной печи F9 CEIA, тигель поставляется в комплекте с керамической внешней оболочкой контейнера с графитовым вкладышем, соединенным вместе с высокотемпературным огнеупорным цементом. Этот тигель предназначен для использования с индукционным…

• Быстрый просмотр

  Индукционный тигель F12 из карбида кремния расплава печи CEIA плавит 12 килограммов 18-каратного золота

  Бесплатная доставка Тигель из карбида кремния для индукционной плавильной печи F12 CEIA, тигель поставляется в комплекте с керамической внешней оболочкой контейнера с вкладышем из карбида кремния, соединенным вместе с высокотемпературным огнеупорным цементом. Этот тигель предназначен для…

• Быстрый просмотр

  Индукционный тигель F9 из карбида кремния расплава печи CEIA плавит 10 килограммов 18-каратного золота

  Бесплатная доставка Тигель из карбида кремния для индукционной плавильной печи F9 CEIA, тигель поставляется в комплекте с керамической внешней оболочкой контейнера с вкладышем из карбида кремния, соединенным вместе с высокотемпературным огнеупорным цементом. Этот тигель предназначен для использования…

• Быстрый просмотр

  CEIA Induction Melter F12 Тигель 12 кг 18-каратного золота, керамика и графит

  Бесплатная доставка Тигель для индукционной плавильной установки F12 CEIA, тигель поставляется в комплекте с керамической внешней оболочкой контейнера с графитовым вкладышем, соединенным вместе с высокотемпературным огнеупорным цементом. Этот тигель предназначен для использования с F12D…

• Быстрый просмотр

  Индукционный плавильщик CEIA F4 Тигель 4 кг 18-каратного золота, керамика и графит

  Бесплатная доставка Тигель для индукционной плавильной печи F4D CEIA, тигель поставляется в комплекте с керамической внешней оболочкой контейнера с графитовым вкладышем, соединенным вместе с высокотемпературным огнеупорным цементом.
