Заказать насос линейный двухстороннего входа типа Д, 1Д не дорого
Насос двухстороннего входа типа Д, 1Д это центробежный насос. В основе его работы, как и у всех центробежных насосов, лежит лопастное рабочее колесо (крыльчатка).
Основным отличием насосов типа Д, 1Д от других центробежных насосов является особенность подвода жидкости к рабочему колесу. Всасывание происходит таким образом, что жидкость попадает в крыльчатку лопастного типа с двух сторон. Физически это сделано для того, чтобы скомпенсировать осевую силу, которая в случае одностороннего подвода жидкости (как это выполнено, например, у насосов типа К и КМ), воздействует на рабочее колесо. Дело в том, что при работе насоса с односторонним подводом жидкости к рабочему колесу возникает осевая сила, которая действует на крыльчатку и пытается сорвать ее с вала, на котором она расположена в сторону от двигателя. При незначительных параметрах насоса это не имеет значения. Поэтому насосы Д и 1Д разработаны специально для задач, когда насос должен обладать большой производительностью.
Вторым плюсом насосов двухстороннего входа является то, что они имеют всасывающий и напорный патрубки расположенные так, что подвод и отвод жидкости происходит горизонтально, а не под углом 900, как это выполнено у большинства центробежных насосов. За это насосы Д, 1Д называют иногда горизонтальными. Этот плюс заключается в том, что легче производить установку таких насосных агрегатов.
Еще один плюс конструкции насосов двустороннего входа типа Д и 1Д заключается в том, что насосная часть легко разбирается – верхняя крышка прикручена болтами, а не вылита целиком, как единый корпус, что бывает практически у всех моделей центробежных насосов. Это позволяет производить ремонт и обслуживание насосной части на месте без демонтажа агрегата от трубопровода.
Насосы двустороннего входа Д, 1Д имеют широкий спектр применения. Это их использование в городском, промышленном и сельском водоснабжении. С помощью таких насосов осушают и орошают землю. А также насосы типа Д, 1Д используются везде, где нужно качать большие объемы воды.
Насосы двухстороннего входа Д, 1Д используются для воды и для других жидкостей, не агрессивных для материалов насоса и сходных с водой по параметрам вязкости и плотности.
Температура перекачиваемых сред — до +85°С. Допустимый размер твердых часиц в воде – 0,2 мм и их должно быть не больше 0,05% от объема жидкости.
Допустимая вакуумметрическая высота всасывания от 2,5 м до 6,5 м в зависимости от модели. Таким образом, насосы двухстороннего входа Д и 1Д могут работать как с подпором на входе, так и с разрежением.
Насосами типа Д, 1Д нельзя перекачивать горючие жидкости, нельзя использовать их во взрывоопасных зонах, а также в жилой зоне без применения шумоизоляции.
Итак, насосы двустороннего входа разработаны специально для задач, связанных с перекачкой большого количества жидкости, для выполнения задач, связанных с большим напором, разработана другая линейка насосов типа ЦНС. О них речь пойдет в другой статье.
Узнать цену и купить насос двухстороннего входа в Москве можно, обратившись в ООО «Техпроммаркет» по многоканальному номеру телефона +7(495)-134-55-70 или отправив заявку по электронной почте на адрес zakaz@tehprommarket.
ru для оформления заказа.
Центробежные насосы двустороннего входа типа д.
Насосы двустороннего входа типа Д предназначены для перекачивания воды и чистых жидкостей (сходных с водой по вязкости и химической активности) с температурой до 85 градусов Цельсия и содержанием твердых включений размерами до 0,2 мм.
Двусторонний насос применяется на насосных станциях I и II подъёма городских, сельскохозяйственных и промышленных систем водоснабжения, в системах мелиорации и ирригации и в других отраслях народного хозяйства.
Содержание статьи
- Основные преимущества.
- Характеристики и маркировка.
- Конструкция агрегата.
- Область применения.
Крупные центробежные насосы типа д могут использоваться в циркуляционных системах тепловых и атомных электростанций.

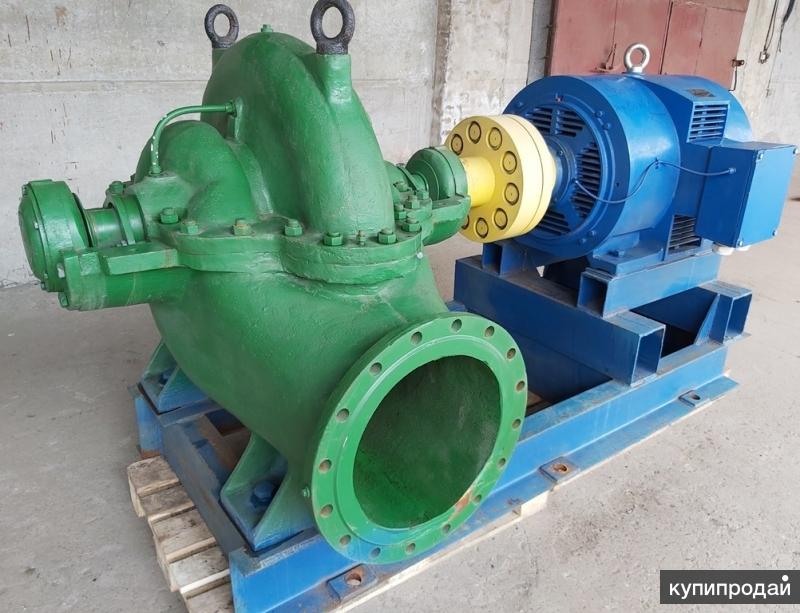

Центробежные насосы типа Д – это горизонтальные агрегаты с осевым горизонтальным разъемом корпуса, с полуспиральным подводом жидкости к рабочему колесу двустороннего входа.
Такие агрегаты имеют ряд преимуществ по сравнению с другими типами насосов. Они имеют хорошую всасывающую способность.
Вал таких агрегатов разгружен от осевых гидравлических сил за счет раздвоения общего потока на входе в насос и симметричности конструкции рабочего колеса.
Рабочее колесо с двусторонним подводом жидкости обладает по сравнению с колесом одностороннего подвода (при одинаковых значениях напора, подачи и частоты вращения) существенно лучшими кавитационными качествами; одновременно достигается уравновешивание осевых сил на опорный ведущий диск колеса.
Случайные осевые усилия воспринимаются дальней от муфты шарикодшипниковой опорой вала.
Двусторонних центробежный насос поставляется с рабочим колесом обеспечивающим верхние границы поля расходно-напорной характеристики Q-H. По требованию заказчика насосы могут быть поставлены с обрезным рабочим колесом по одному из вариантов, обеспечивающих требуемую характеристику центробежного агрегата.
Отличительной особенностью насоса двустороннего входа являются высокие значения КПД – порядка 73-88 %, которые сохраняются в течении всего срока службы.
Работают эти агрегаты плавно, без вибраций, они удобны и надежны в эксплуатации.
Характеристики и маркировка.
Насосы типа Д имеют подачу от 100 до 12 500 м3/ч, напор от 14 до 125 метров и допустимый кавитационный запас для рабочей части характеристики от 3 до 7,5 метров.
С соответствии с ГОСТ 10272 агрегаты имеют следующую маркировку, например:
Д200-95 а УХЛ-4, где
Д – тип насоса – центробежный двустороннего входа;
200 – подача в м3/ч;
95 – напор в метрах;
а – (или б) – индекс варианта обточки рабочего колеса;
УХЛ-4 – климатическое исполнение и категория размещения.
К тому же ГОСТом регламентируется давление на входе в насос, что в некоторых случаях позволяет использовать эти насосы по схеме последовательной работы.
Конструкция агрегата.

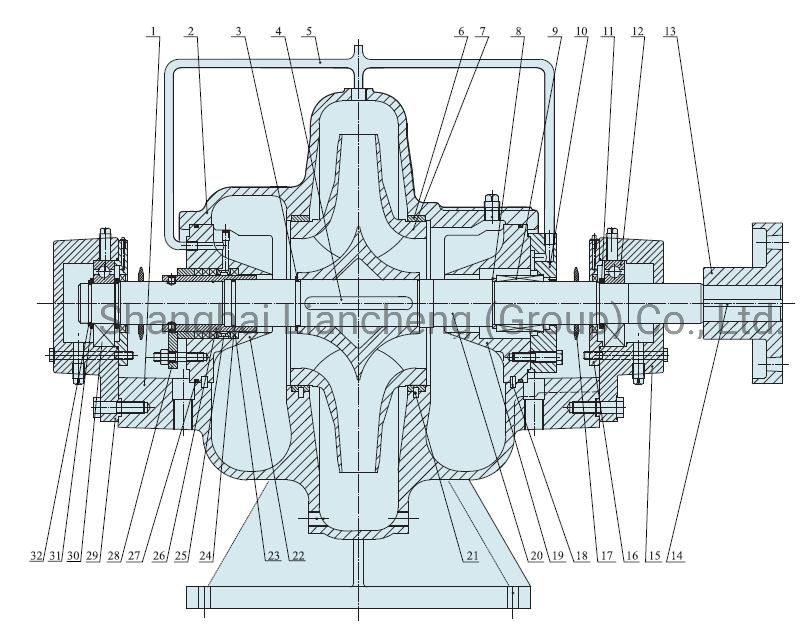

Центробежные насосы двустороннего входа изготавливаются в соответствии с ГОСТ 10272.
В конструкцию входит:
1 – кронштейн;
2 – шарикоподшипник;
3 – сальник;
4 – трубки;
5, 10 – защитные и уплотняющие кольца;
6 – корпус насоса;
7 – спиральный канал;
8, 9 – ведомый и ведущий диски;
11 – защитная втулка;
12 – крышка сальника;
13 – вал рабочего колеса;
14 – муфта;
15 – кольцо гидроуплотнения;
16 – отверстие для стока воды;
17 – входной патрубок;
18 – выходной патрубок.
Уплотнение и защита рабочего колеса от износа осуществляется сменными защитными кольцами. Для избегания возможных осевых смещений рабочее колесо закрепляется на валу защитными втулками с резьбой или гайками с помощью защитных втулок.
Вал рабочего колеса изготавливают из высокопрочной стали. Опорами вала служат шарикоподшипники, смазываемые консистентной смазкой.
Для насосов Д6300-80 при применяются баббитовые подшипники скользящего типа с кольцевой смазкой, с разъемом по оси насоса и водяным охлаждением.
Для серии Д12500-24 используют шарикоподшипники качения с кольцевой смазкой и водяным охлаждением.
Для охлаждения подшипников подается техническая вода при напоре от 15 до 15 метров в количестве 500 литров в час.
В насосах с консистентной смазкой охлаждение подшипников не предусмотрено.
Корпус подшипников крепится на кронштейнах, отлитых за одно целое с корпусом насоса.
В нижней части кронштейна высверлено отверстие для отвода воды, просачивающейся через сальник.

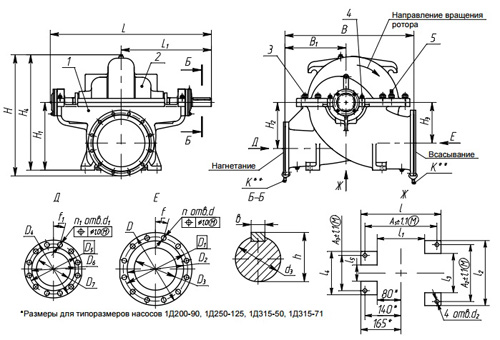

Корпус самого насоса представляет собой сложную чугунную отливку с входным патрубком и спиральным диффузорным отводящим каналом, переходящим в напорный патрубок.
Входной и выходной патрубки насосов расположены в нижней части корпуса и направлены в противоположные стороны под углом 90° к оси агрегата.
Такое расположение патрубков, а также разъем корпуса по оси насоса обеспечивают возможность вскрытия, осмотра, ремонта и замены различных деталей без демонтажа самого агрегата и трубопроводов.
Вал в местах его выхода из корпуса уплотнен сальниками из хлопчатобумажной набивки, пропитанной графитосолидоловой смазкой. В конструкции сальника предусмотрены водяные камеры, к которым подводится вода для их гидроуплотнения.
Для увеличения ресурса работы корпус и крышка корпуса защищены сменными уплотнительными кольцами.
Привод насосов типа Д осуществляется электродвигателем с помощью упругой муфты. В нормальном исполнении вал вращается против часовой стрелки, если смотреть на агрегат со стороны электродвигателя.
По требованию заказчика насос может быть изготовлен с обратным вращением вала.
Область применения.
Широкое применение насосы двустороннего входа получили на оросительных системах, а также при перекачивании сбросных и дренажных вод.
Такая область использования обеспечивается благодаря способности агрегатов работать в условиях повышенного содержания взвешенных частиц абразивного и агрессивного характера.
Вместе со статьей “Центробежные насосы двустороннего входа типа д.” читают:
