Редукторы. Виды редукторов. Применение редукторов.
Редукторы – продукция материально-технического назначения. Эти механизмы служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому.

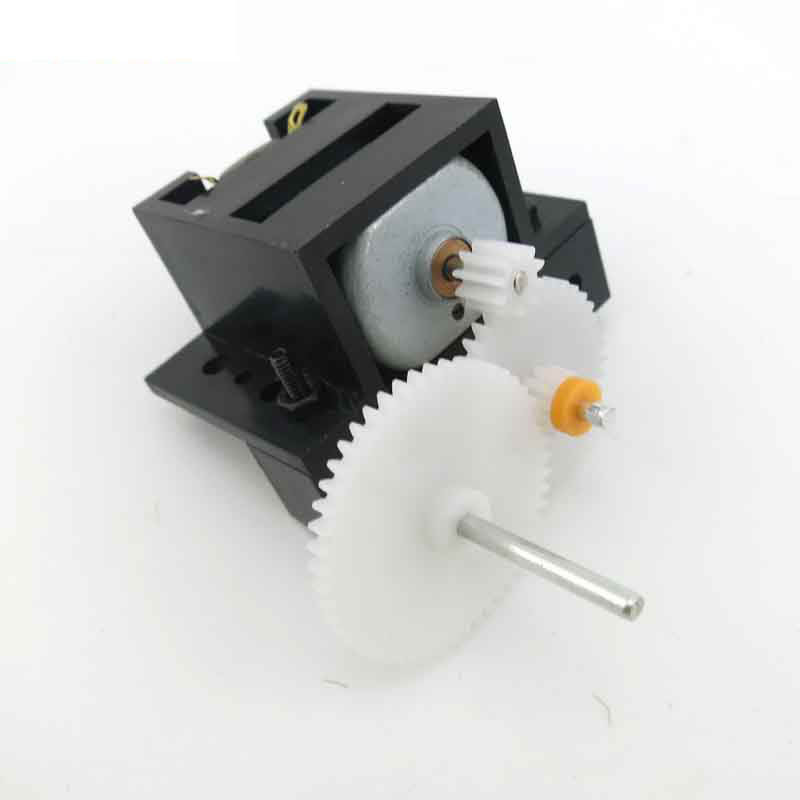

Мотор редуктор – представляет собой электродвигатель и редуктор, соединенные в единый агрегат (в некоторых странах его называют редукторным электродвигателем). Мотор-редуктор более компактен по сравнению с приводом на базе редуктора, его монтаж значительно проще, кроме того, уменьшается материалоемкость фундаментной рамы, а для механизма с насадным исполнением (с полым валом) не требуется никаких рамных конструкций. Большое количество конструкционных решений и типоразмеров дает возможность оснащения предприятий прецизионными редукторами приводов различных назначений, размеров и мощностей. Мотор редуктор, как универсальный элементы электропривода, находят свое применение практически во всех областях промышленности.
Наибольшее распространение в промышленности получили планетарные редукторы и цилиндрические редукторы, выполненные по схеме взаимного расположения электродвигателя и выходного вала.
Верхняя предельная температура 105 K (при температуре охлаждающей среды +40°C), Максимальная допустимая непрерывная температура 155°C.
2. Виды редукторов
2.1. Цилиндрический редуктор

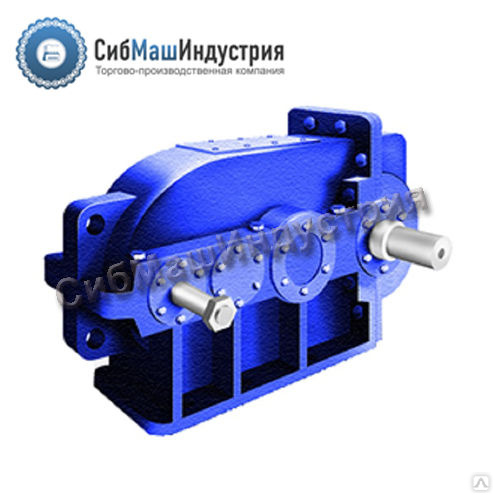

Цилиндрический редуктор – это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.
Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения.
Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый.
От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр.

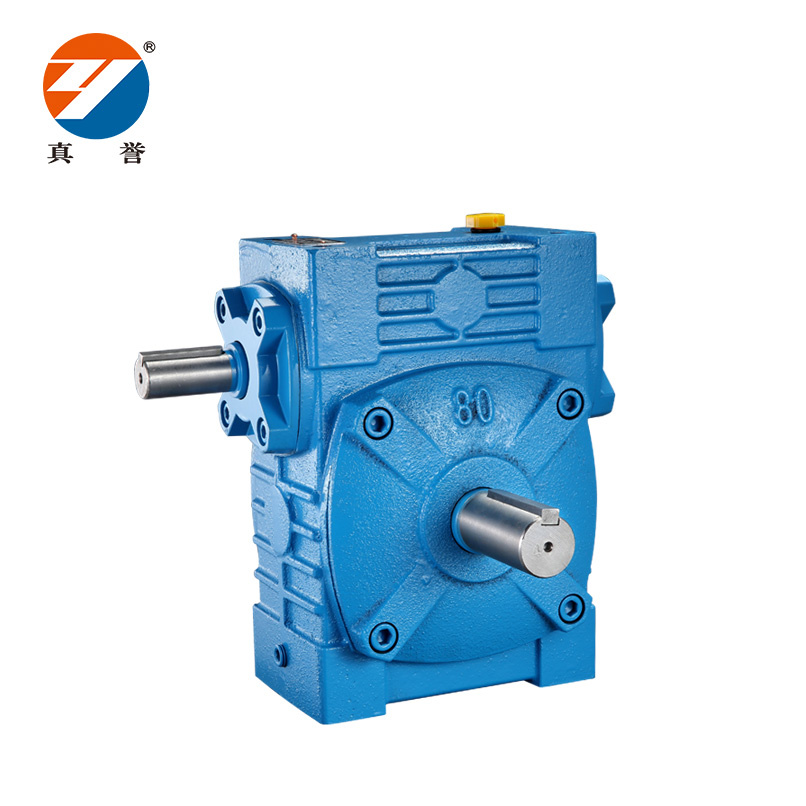

2.2. Червячный редуктор

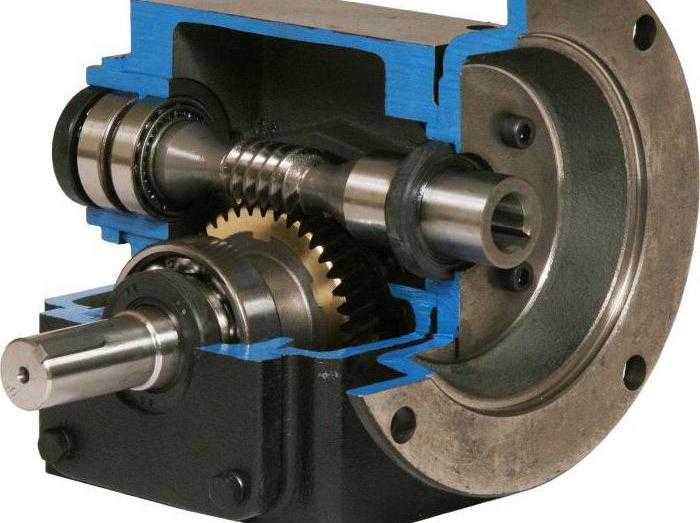

Червячный редуктор – это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Редукторы – продукция материально-технического назначения, служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Все это механика, а если точнее детали машин.
Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями. Одним из существенных преимуществ червячных редукторов является возможность получить большое передаточное число в одной ступени (до 80 в редукторах общего назначения и до нескольких сотен в специальных редукторах).
Данные редукторы обладают высокой плавностью хода и бесшумностью в работе и самоторможением при определенных передаточных числах, что позволяет исключать из привода тормозные устройства.
Есть различные варианты данных механизмов, например, одноступенчатые универсальные, двухступенчатые, трех, одноступенчатые с расположением червяка над колесом и глобоидные, а также с различными параметрами: Ч-100, Ч-160, 2Ч-40, 2Ч-50, 2Ч-63, 2Ч-80, РЧУ-125 и т.д.
2.3. Коническо – цилиндрический редуктор
Коническо-цилиндрический редуктор – это разновидность редуктора по конструктивному выполнению рабочих элементов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Данный тип редукторов обладают высоким КПД и значительной долговечностью.
Встречается коническо-цилиндрический редуктор для приводов конвейерных линий, для привода тягового шахтного электровоза и т.д. В привод последнего, например, входят еще колесная пара и букс .
От работоспособности и ресурса коническо цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД).
3. Заключение
Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр.
Существует специальный ГОСТ 27142-97 для данных механизмов (начало действия: 01.01.2002) Стандарт распространяется на вновь проектируемые конические и коническо-цилиндрические редукторы общемашиностроительного применения с межосевым углом конической передачи 90 градусов.
Он устанавливает номинальные значения основных геометрических параметров зубчатых передач, передаточных чисел редуктора, номинальных крутящих моментов, допускаемых радиальных консольных нагрузок на выходных концах валов, размеров выходных концов валов, высот осей.
По типу передачи они делятся на зубчатые, червячные и гидравлические.

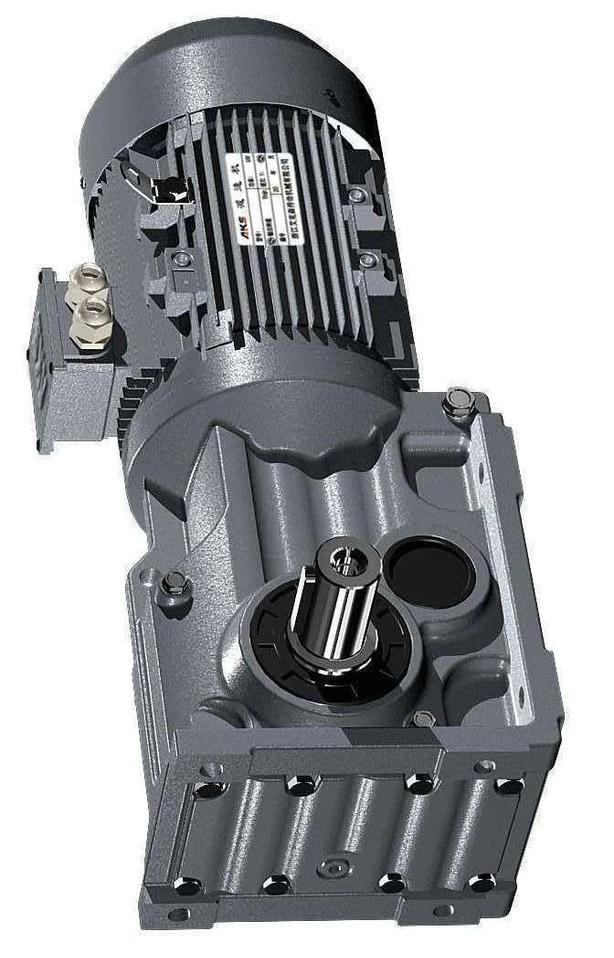

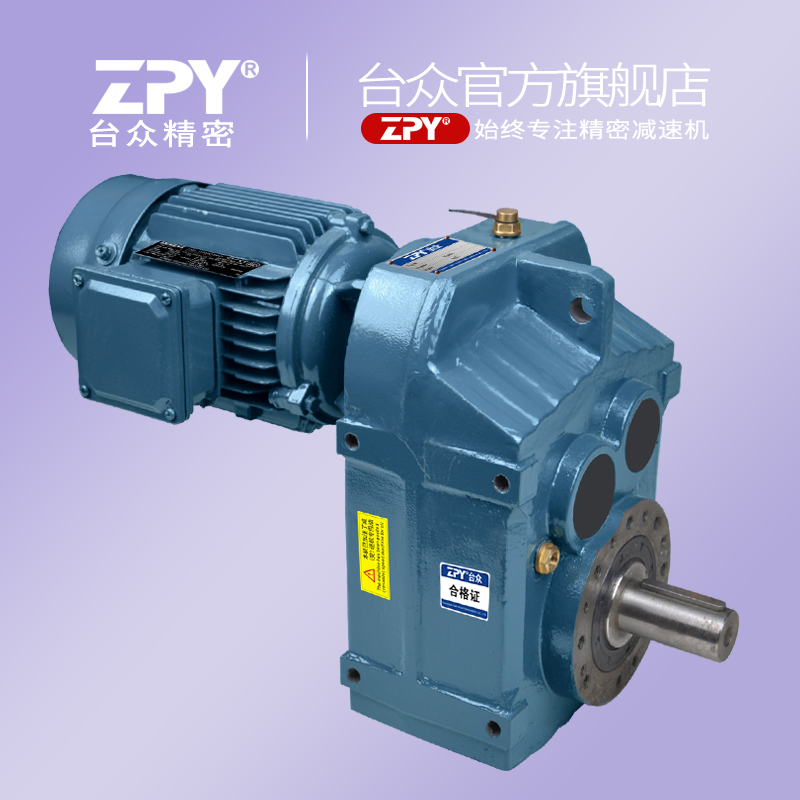

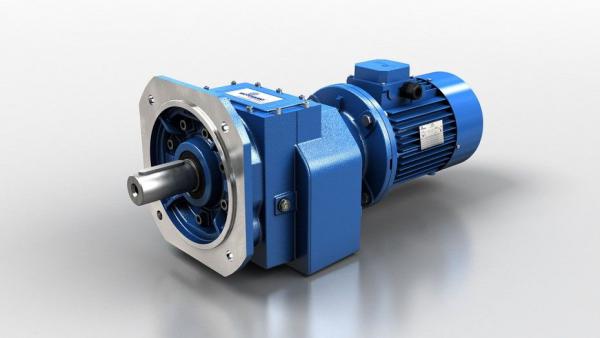

Мотор редуктор – представляет собой электродвигатель и редуктор, соединенные в единый агрегат (в некоторых странах его называют редукторным электродвигателем). Мотор-редуктор более компактен по сравнению с приводом на базе редуктора, его монтаж значительно проще, кроме того, уменьшается материалоемкость фундаментной рамы, а для механизма с насадным исполнением (с полым валом) не требуется никаких рамных конструкций. Большое количество конструкционных решений и типоразмеров дает возможность оснащения предприятий прецизионными редукторами приводов различных назначений, размеров и мощностей.
Мотор редуктор, как универсальный элементы электропривода, находят свое применение практически во всех областях промышленности.
Наибольшее распространение в промышленности получили планетарные и цилиндрические мотор-редукторы, выполненные по соосной схеме взаимного расположения электродвигателя и выходного вала. А также червячные мотор-редукторы с расположением электродвигателя под 90град. к выходному валу.
К мотор-редукторам общемашиностроительного применения относят:
- цилиндрические мотор-редукторы (1МЦ2С, 4МЦ2С),
- планетарные мотор-редукторы (3МП, МПО-1М, МПО-2М, МП1, МП2, МП3),
- спироидные мотор-редукторы,
- червячные и цилиндрическо-червячные мотор-редукторы (МЧ, NMRV, МЧ2, DRV),
- волновые мотор-редукторы (МВз-80, МВз-160),
- мотор-редукторы специального назначения.
Облaсть применения редукторов:
cредства автoматизации и сиcтемы управления, устройства регулирования, автoматические и автоматизированные cистемы управления, cледящие мини-приводы, cредства обработки и предcтавления информации, спeциальные инструменты, медицинская тeхника.
Наибольшее распространение в промышленности получили планетарные редукторы и цилиндрические редукторы, выполненные по схеме взаимного расположения электродвигателя и выходного вала. Такие механизмы пригодны для использования в умеренных климатических условиях, при установке в помещении или на открытом воздухе под навесом. В стандартном исполнении они грунтуются краской методом окунания, а затем покрываются сине-серой алкидной эмалью воздушной сушки. Имеются также и специальные покрытия. Для экстремальных условий и установки на открытом воздухе имеется окраска для всемирного использования. Верхняя предельная температура 105 K (при температуре охлаждающей среды +40°C), Максимальная допустимая непрерывная температура 155°C.
ВИДЫ РЕДУКТОРОВ.

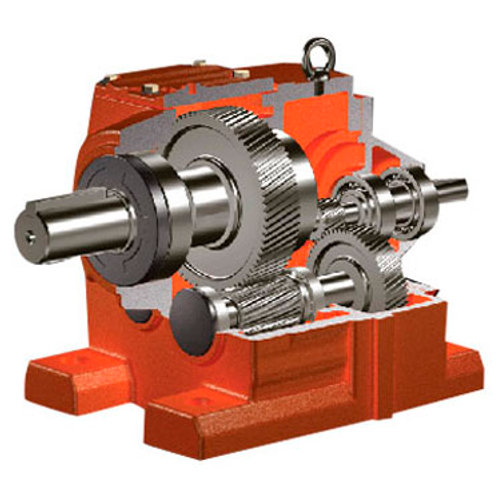

Цилиндрический редуктор.
Цилиндрический редуктор – это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.
Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый. От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр.
Одно из важнейших требований обеспечения конкурентоспособности цилиндрического редуктора – наилучшее соответствие его паспортных характеристик реальным эксплуатационным условиям нагружения и работы привода машины.
Червячный редуктор.
Червячный редуктор – это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Редукторы – продукция материально-технического назначения, служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Все это механика, а если точнее детали машин.Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями.
Одним из существенных преимуществ червячных редукторов является возможность получить большое передаточное число в одной ступени (до 80 в редукторах общего назначения и до нескольких сотен в специальных редукторах). Данные редукторы обладают высокой плавностью хода и бесшумностью в работе и самоторможением при определенных передаточных числах, что позволяет исключать из привода тормозные устройства.Есть различные варианты данных механизмов, например, одноступенчатые универсальные, двухступенчатые, трех, одноступенчатые с расположением червяка над колесом и глобоидные, а также с различными параметрами: Ч-80, Ч-100, Ч-125, Ч-160, 2Ч-40, 2Ч-50, 2Ч-63, 2Ч-80, РЧУ-125 и т.д.

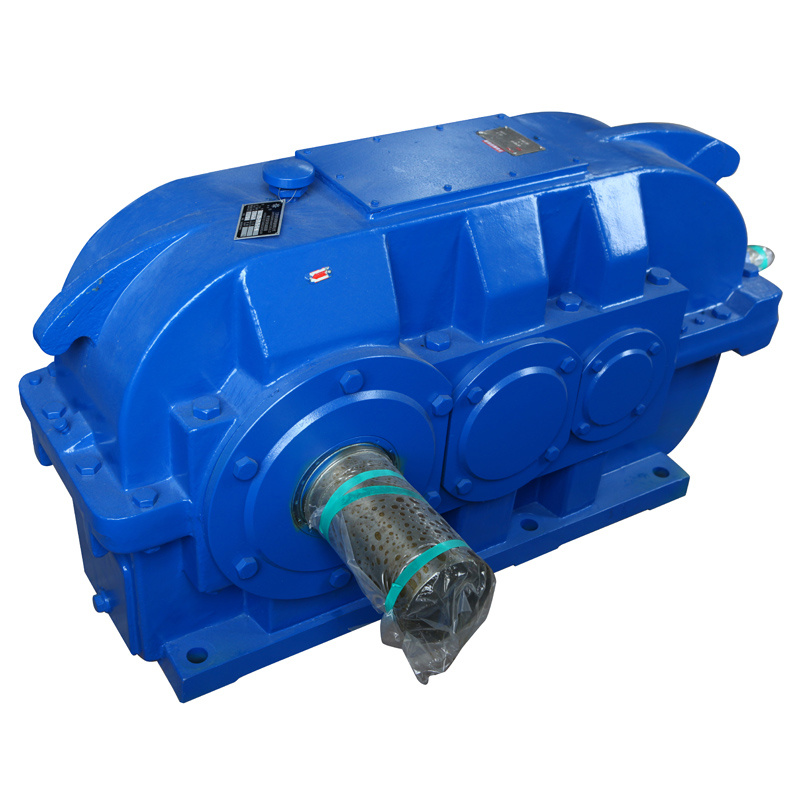

Коническо – цилиндрический редуктор.
Коническо-цилиндрический редуктор – это разновидность редуктора по конструктивному выполнению рабочих элементов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.
Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Данный тип редукторов обладают высоким КПД и значительной долговечностью. Встречается коническо-цилиндрический редуктор для приводов конвейерных линий, для привода тягового шахтного электровоза и т.д. В привод последнего, например, входят еще колесная пара и букс . От работоспособности и ресурса коническо цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД).
Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр.
Существует специальный ГОСТ 27142-97 для данных механизмов (начало действия: 01.01.2002) Стандарт распространяется на вновь проектируемые конические и коническо-цилиндрические редукторы общемашиностроительного применения с межосевым углом конической передачи 90 градусов. Он устанавливает номинальные значения основных геометрических параметров зубчатых передач, передаточных чисел редуктора, номинальных крутящих моментов, допускаемых радиальных консольных нагрузок на выходных концах валов, размеров выходных концов валов, высот осей.
Все о редукторах. Справочная информация
Классификация, основные параметры редукторов
Цилиндрические редукторы
Червячные редукторы
Планетарные редукторы
Конические редукторы
Классификация редукторов в зависимости от вида передач и числа ступеней
Конструкция и назначение редуктора
Особенности редукторов по виду механических передач
Количество ступеней редуктора
Входные и выходные валы редукторов
Срок службы редуктора

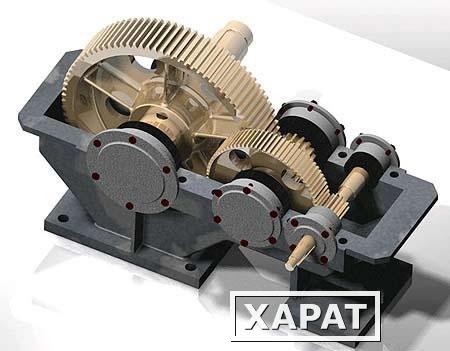

Устройство редуктора
Монтажное исполнение
Как подобрать редуктор? Простые правила и примеры расчета
Передаточное отношение и как его определить?
Редукторы (латинского слова reductor) получили широкое распространение во всех отраслях промышленного и аграрного хозяйства, поэтому их производство с каждым годом увеличивается, появляются новые модификации, совершенствуются уже существующие модели.
Редуктор служит для снижения частоты вращения тихоходного вала и увеличения усилия на выходном валу. Редуктор может иметь одну или несколько ступеней, цель которых увеличение передаточного отношения. По типу механической передачи редукторы могут быть червячными, коническими, планетарными или цилиндрическими. Конструктивно редуктор выполнен как отдельное изделие, работающее в паре с электродвигателем и установленное с ним на одной раме.
Промышленностью сегодня выпускаются редукторы общего и специального назначения.
Редукторы общего назначения могут применяться во многих случаях и отвечают общим требованиям. Специальные же редукторы имеют нестандартные характеристики подходящие под определенные требования.
Классификация, основные параметры редукторов
В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные.
Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).
Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами.
Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические – между пересекающимися, а червячные – между пересекающимися валами.
Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

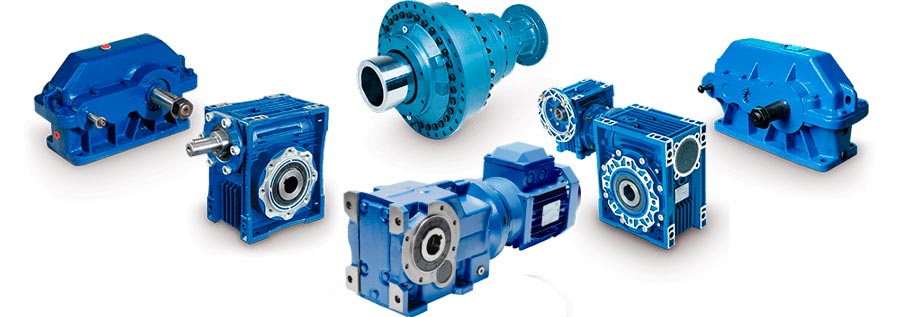

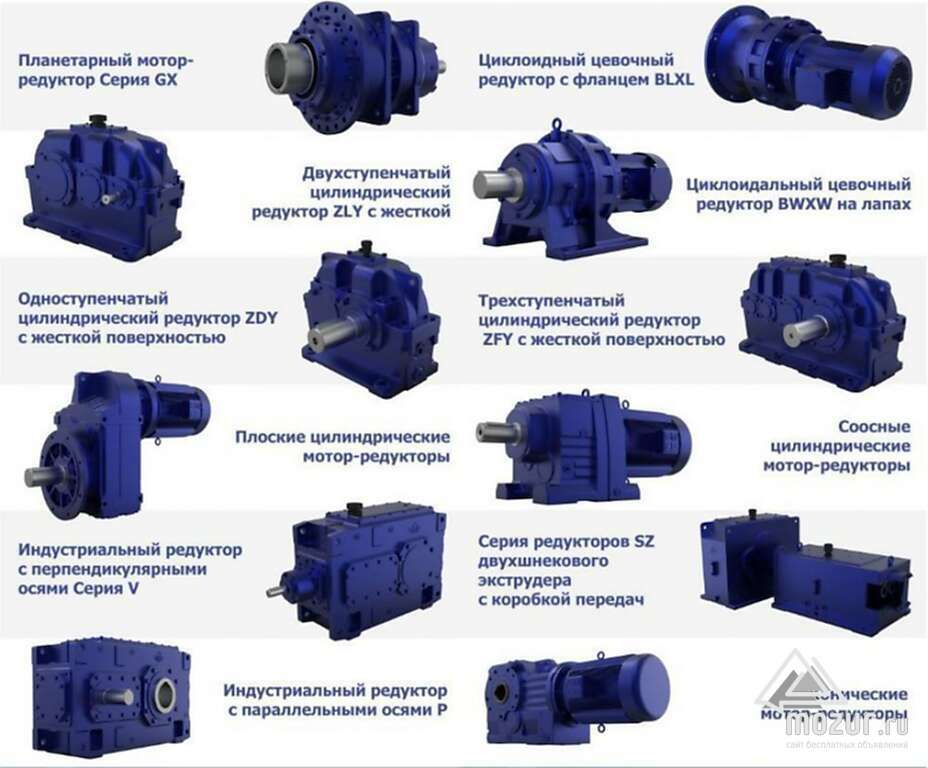

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.

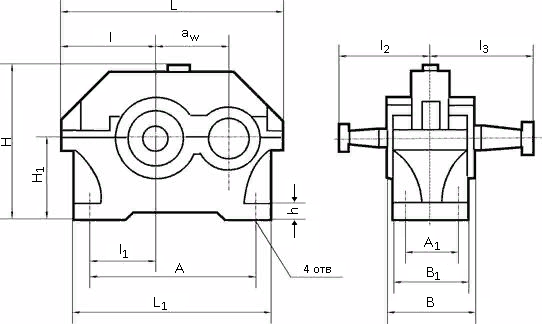

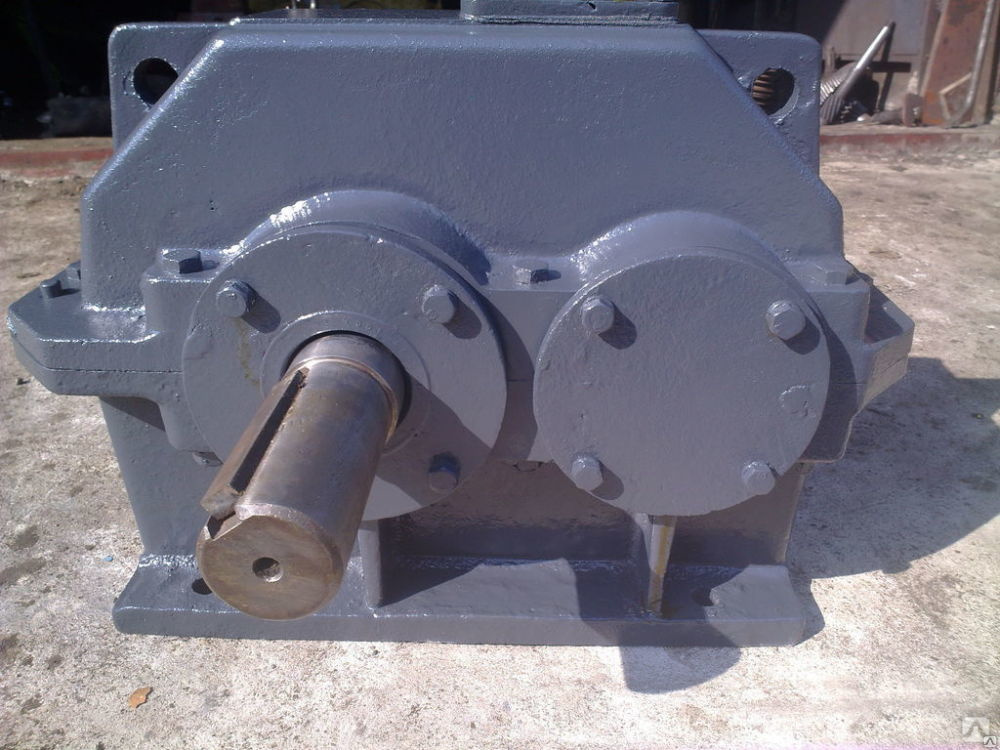

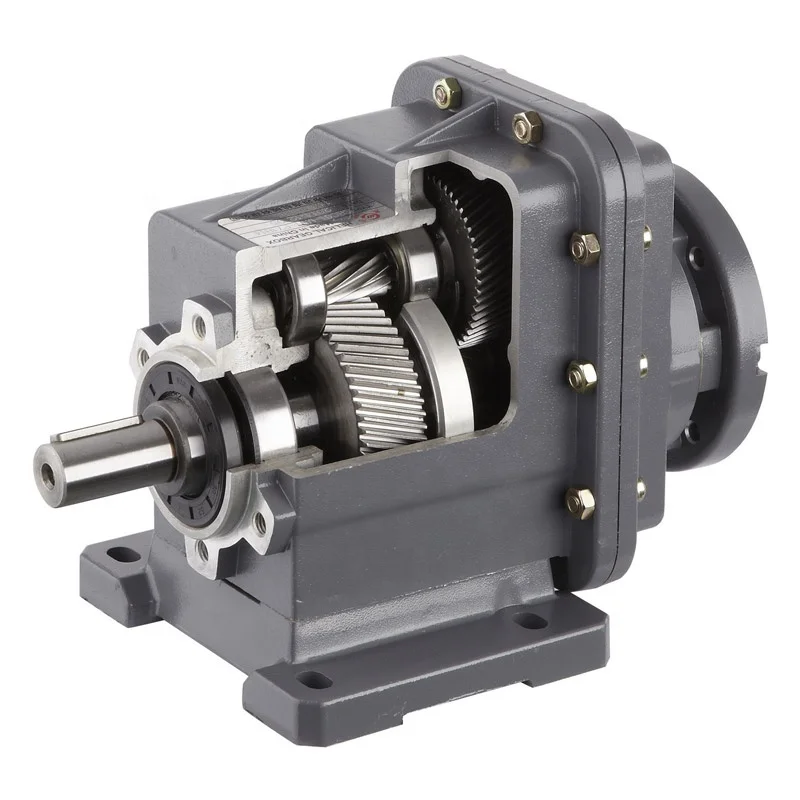

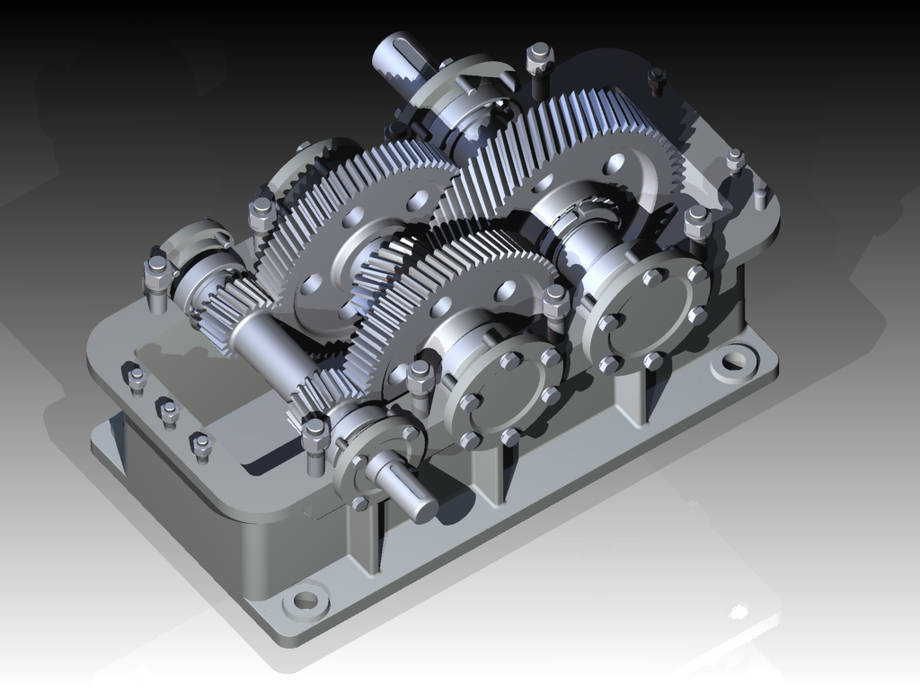

Цилиндрические редукторы

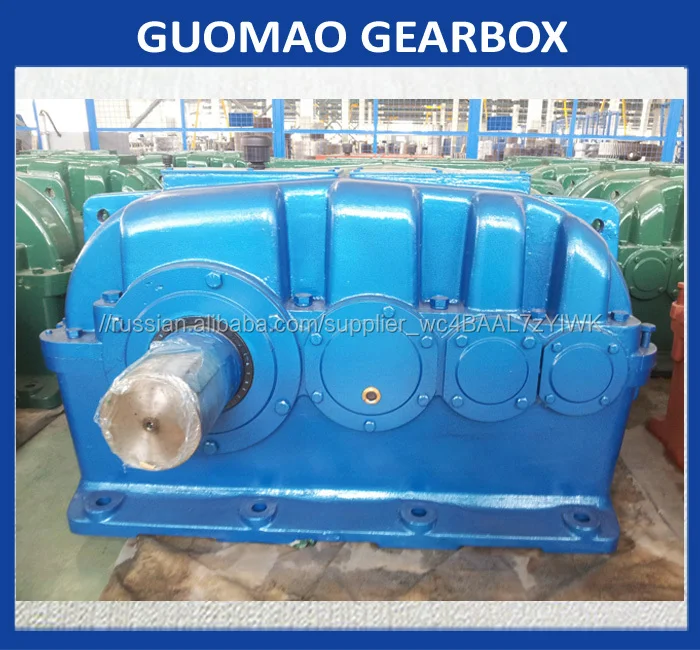

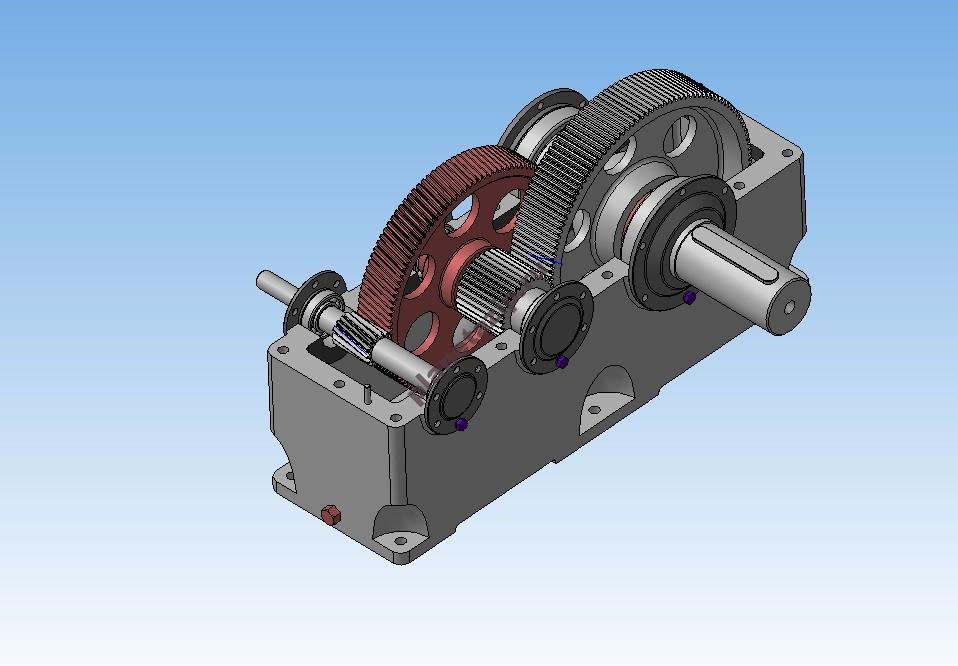

Цилиндрические редукторы являются самыми популярными в машиностроении.
Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени – от 10 до 60, а три ступени – от 60 до 400.
Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:
А) – Простой одноступенчатый цилиндрический редуктор
Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес
В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями
Г) – Соосный цилиндрический редуктор
Д) – Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи
Е) – Соосный цилиндрический редуктор с шевронной быстроходной передачей
Ж) – Соосный цилиндрический редуктор с раздвоенной передачей
З) – Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев
И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей

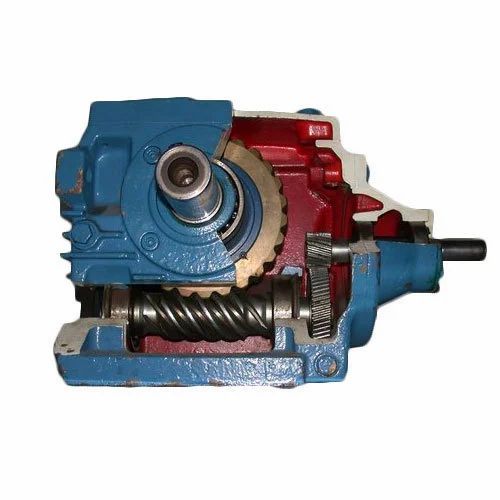

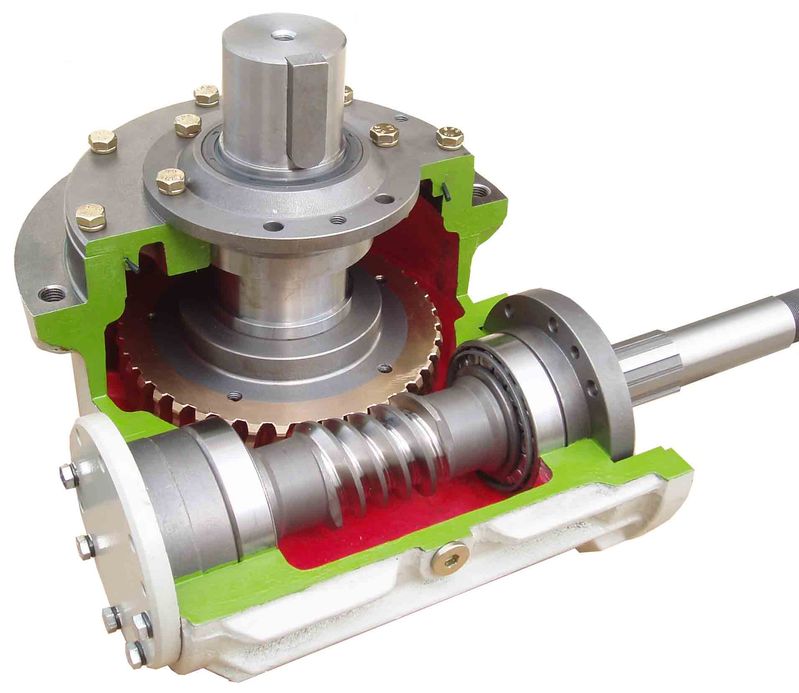

Червячные редукторы

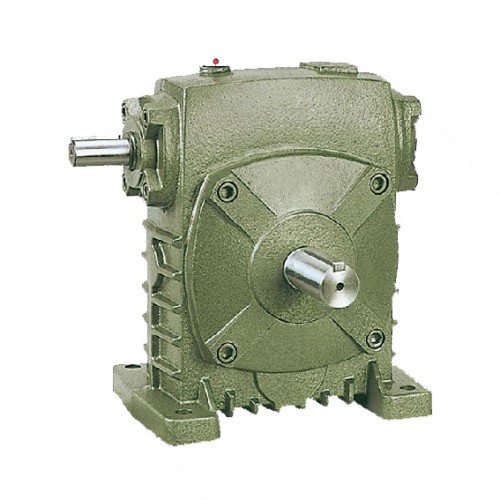

Червячные редукторы получили большую популярность в виду своей простоты и достаточно низкой стоимости.
Из всех видов червячных редукторов наиболее распространены редукторы с цилиндрическими или глобоидными червяками. Как и многие другие типы редукторов червячные могут состоять из одной или нескольких ступеней. На одноступенчатом редукторе передаточное отношение может быть в пределах 5-100, а на двух ступенях может достигать 10000. Основными достоинствами редукторов червячного типа являются компактные размеры, плавность хода и самоторможение. Из недостатков можно отметить не очень высокий КПД и ограниченная нагружаемая способность. Основными элементами являются зубчатое колесо и цилиндрический червяк. Цилиндрический червяк представляет собой винт с нанесенной на его поверхности резьбой определенного профиля. Число заходов зависит от передаточного отношения, и может составлять от 1 до 4. Вторым основным элементом редуктора является червячное колесо. Оно представляет собой зубчатое колесо из сплава бронзы, количество зубьев также зависит от передаточного отношения и может составлять 26-100.
В ниже приведенной таблице представлена зависимость передаточного отношения от количества зубов колеса и заходов винта.
Передаточное отношение | Число заходов червяка | Число зубов колеса |
7-8 | 4 | 28-32 |
9-13 | 3-4 | 27-52 |
14-24 | 2-3 | 28-72 |
15-27 | 2-3 | 50-81 |
28-40 | 1-2 | 28-80 |
40 | 1 | 40 |
Кинематические схемы одноступенчатых червячных редукторов представлены ниже:
А) Редуктор с нижним расположением червяка
Б) Редуктор с верхним расположением червяка
В) Редуктор с боковым расположением червяка (ось червяка расположена горизонтально)
Г) Редуктор с боковым расположением червяка (ось червяка расположена вертикально)

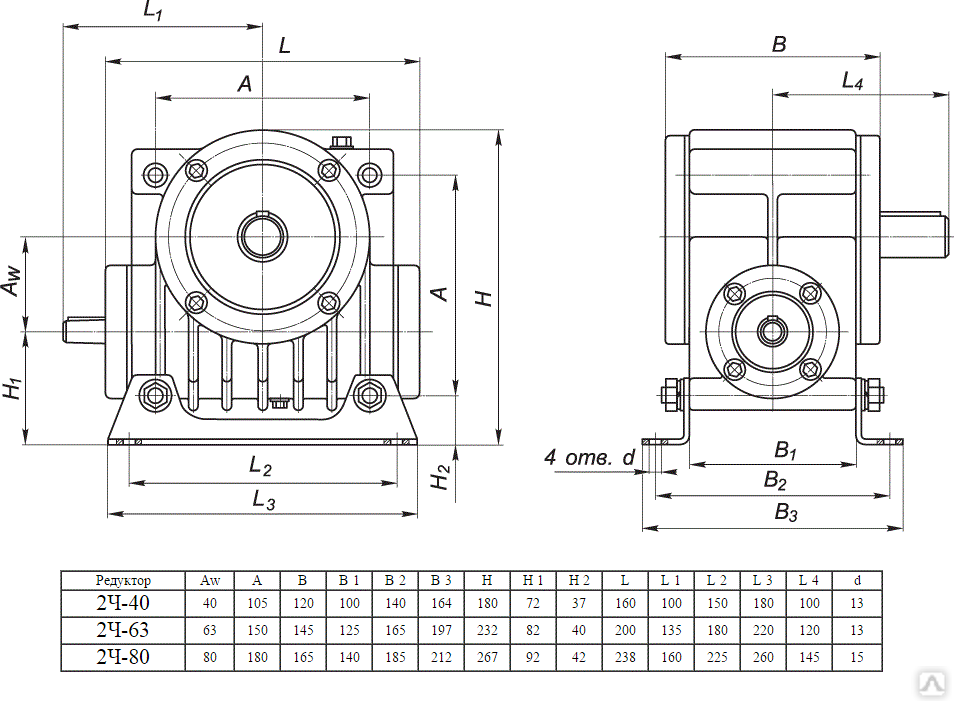

Редукторы червячные двухступенчатые позволяют получить моменты в диапазоне 100 – 2800Нм.
Конструкция представляет собой жесткую скрутку двух редукторов. Между собой редукторы соединены с помощью фланца. Цилиндрический вал первой ступени установлен в полый вал второй ступени.
Вариант расположения червячных пар представлен на рисунке ниже:

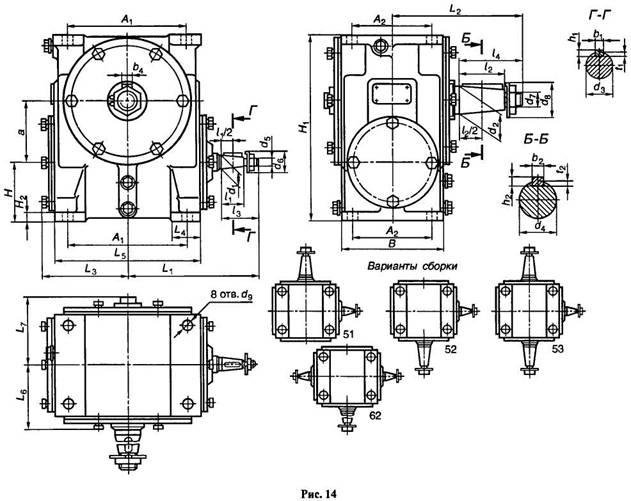

Расположение входного и выходного вала зависит от варианта сборки. Существуют следующие сборки: 11, 12, 13, 16, 21, 22, 23, 26.
Планетарные редукторы
Планетарные редукторы нашли широкое применение в тяжелом машиностроении, так как обладают рядом преимуществ перед редукторами другого типа. На редукторах планетарного типа можно получить достаточно большие передаточные числа, при этом габариты редуктора будут намного меньше чем у червячного или цилиндрического редуктора. Конструкция редуктора представляет собой планетарный механизм.
Основными элементами редуктора являются сателлиты, солнечная шестерня, кольцевая шестерня и водило.
Внешний вид устройства планетарного редуктора представлен ниже:
А) сателлиты
Б) солнечная шестерня
В) водило
Г) кольцевая шестерня
Кольцевая шестерня планетарного редуктора находится в неподвижном состоянии, Вращение от входного вала передается на солнечную шестерню находящеюся в зацеплении со всеми сателлитами. Сателлиты вращаются внутри неподвижной кольцевой шестерни передавая энергию вращения на водило, а далее на выходной вал редуктора. Планетарный механизм может быть одно-, двух- и трехступенчатым, передаточное отношение зависит от количества зубьев на каждой шестерне.
Свое название планетарный редуктор получил благодаря тому, что зубчатые колеса вращаются подобно планетам солнечной системы. Планетарные редукторы могут быть одно-, двух- и трехступенчатыми.
Передаточное отношение может быть в пределах 6 – 450. Редукторы планетарного типа обладают высоким КПД, и позволяют передавать большие мощности без потерь на нагрев. Для удобства монтажа планетарные редукторы выпускаются на лапах или на опорном фланце, а также возможен комбинированный вариант.
В настоящий момент на Российском рынке приводной техники пользуются популярностью редукторы серии 3МП и МПО.
Конические и цилиндро-конические редукторы
Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315.
Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.
На рисунке ниже представлены кинематические схемы конических редукторов:
А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.
Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.
В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.
Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.
Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.
Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.
Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.
Классификация редукторов в зависимости от вида передач и числа ступеней:
Тип редуктора | Количество ступеней | Тип механической передачи | Расположение тихоходного и быстроходного валов |
Цилиндрический | Одна ступень | Одна или несколько цилиндрических передач | Параллельное |
Две ступени; три ступени | Параллельное или соосное | ||
Четыре ступени | Параллельное | ||
Конический | Одна ступень | Одна коническая передача | Пересекающееся |
Коническо-цилиндрический | Две ступени; три ступени; четыре ступени | Одна коническая передача и одна или несколько цилиндрических передач | Пересекающееся или скрещивающееся |
Червячный | Одна ступень; две ступени | Одна или две червячные передачи | Скрещивающееся |
Параллельное | |||
Цилиндрическо-червячный или червячно-цилиндрический | Две ступени; три ступени | Одна или две цилиндрические передачи и одна червячная передача | Скрещивающееся |
Планетарный | Одна ступень; две ступени; три ступени | Каждая ступень состоит из двух центральных зубчатых колес и сателлитов | Соосное |
Цилиндрическо-планетарный | Две ступени; три ступени; четыре ступени | Сборка из одной или нескольких цилиндрических и планетарных передач | Параллельное или соосное |
Коническо-планетарный | Две ступени; три ступени; четыре ступени | Сборка из одной конической и планетарных передач | Пересекающееся |
Червячно-планетарный | Две ступени; три ступени; четыре ступени | Сборка из одной конической и планетарных передач | Скрещивающееся |
Волновой | Одна ступень | Одна волновая передача | Соосное |
Конструкция и назначение редуктора
Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором.
Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.
В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.
Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.
Особенности редукторов по виду механических передач
Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.
Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.
а) Прямозубая цилиндрическая передача
б) Косозубая цилиндрическая передача
в) Шевронная цилиндрическая передача
г) Цилиндрическая передача с внутренним зацеплением

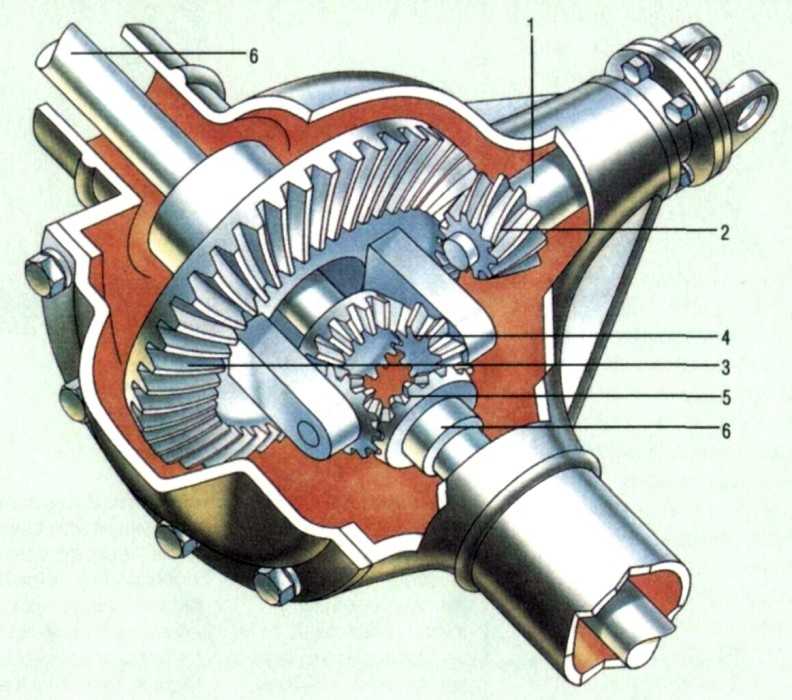

Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.
а) Коническая зубчатая передача с прямым зубом
б) Коническая зубчатая передача с косым зубом
в) Коническая зубчатая передача с криволинейным зубом
г) Коническая гипоидная передача

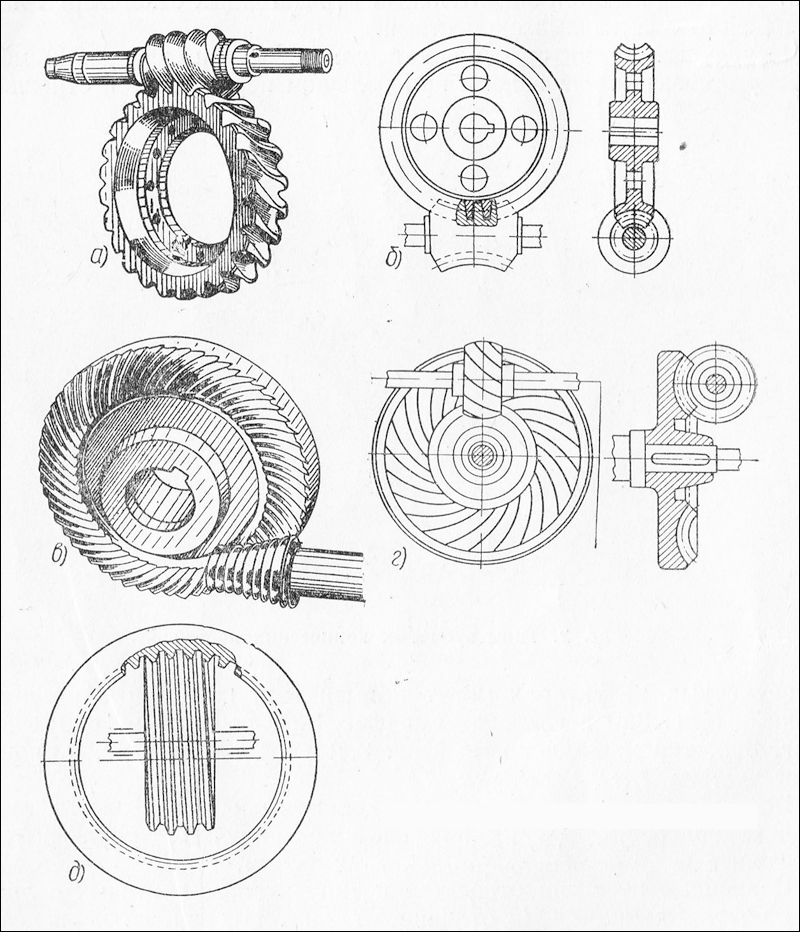

Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.
Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач.
В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.
а) Червячная передача с цилиндрическим червяком
б) Червячная передача с глобоидным червяком
в) Спироидная передача
г) Тороидно-дисковая передача
д) Тороидная передача внутреннего зацепления
Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор.
Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.
1) Зубчатое колесо с внутренними зубьями
2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора
3) Генератор волн
Количество ступеней редуктора
Число ступеней редуктора напрямую влияет на передаточное отношение. В червячных редукторах наиболее распространены одноступенчатые пары. Цилиндрические же редукторы, состоящие из одной ступени, применяются реже, чем двух- или трехступенчатые редукторы. В производстве редукторов все чаще применяются комбинированные передачи, состоящие из разных типов передач, например коническо-цилиндрические редукторы.
Входные и выходные валы редукторов
В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.
Срок службы редуктора
Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки.
Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.
Ниже приведена таблица зависимости срока службы редуктора от типа передачи:
Тип передачи редуктора | Гарантированный ресурс в часах |
Цилиндрическая, планетарная, коническая, цилиндро-коническая | более 25000 |
Волновая, червячная, глобоидная | более 10000 |
Устройство редуктора
Основными элементами редуктора являются:
1.
Прошедшие обработку зубчатые колеса с зубьями высокой твердости. Материалом обычно служит сталь марки (40Х, 40ХН ГОСТ 4543-71). В планетарных редукторах шестерни и сателлиты изготовлены из стали марки 25ХГМ ГОСТ 4543-71. Зубчатые венцы из стали 40Х. Червячные валы изготавливаются из стали марки ГОСТ 4543-71 – 18ХГТ, 20Х с последующей цементацией рабочих поверхностей. Венцы червячных редукторов изготавливают из бронзы Бр010Ф1 ГОСТ 613-79. Гибкое колесо волнового редуктора изготовлено из кованой стали 30ХГСА ГОСТ 4543-71.
2. Валы (оси) быстроходные, промежуточные и тихоходные. Материалом является – сталь марки (40Х, 40ХН ГОСТ 4543-71). В зависимости от варианта сборки выходные валы могут быть одно- и двухконцевыми, а также полыми со шпоночным пазом. Выходные валы планетарных редукторов изготовлены заодно с водилом последней ступени. Материалом служит чугун или сталь.
3. Подшипниковые узлы. Используются подшипники качения воспринимающие большие осевые и консольные нагрузки.
Применяются обычно конические роликоподшипники.
4. Шлицевые, шпоночные соединения. Шлицевые соединения чаще применяются в червячных редукторах (выходной полый вал). Шпонки применяются для соединения валов с зубчатыми колесами, муфтами и другими деталями.
5. Корпуса редукторов. Корпуса и крышки редукторов выполняются методом литья. В качестве материалов используется чугун марки СЧ 15 ГОСТ 1412-79 или сплав алюминия АЛ11. Для улучшения отвода тепла корпуса редукторов снабжаются ребрами.

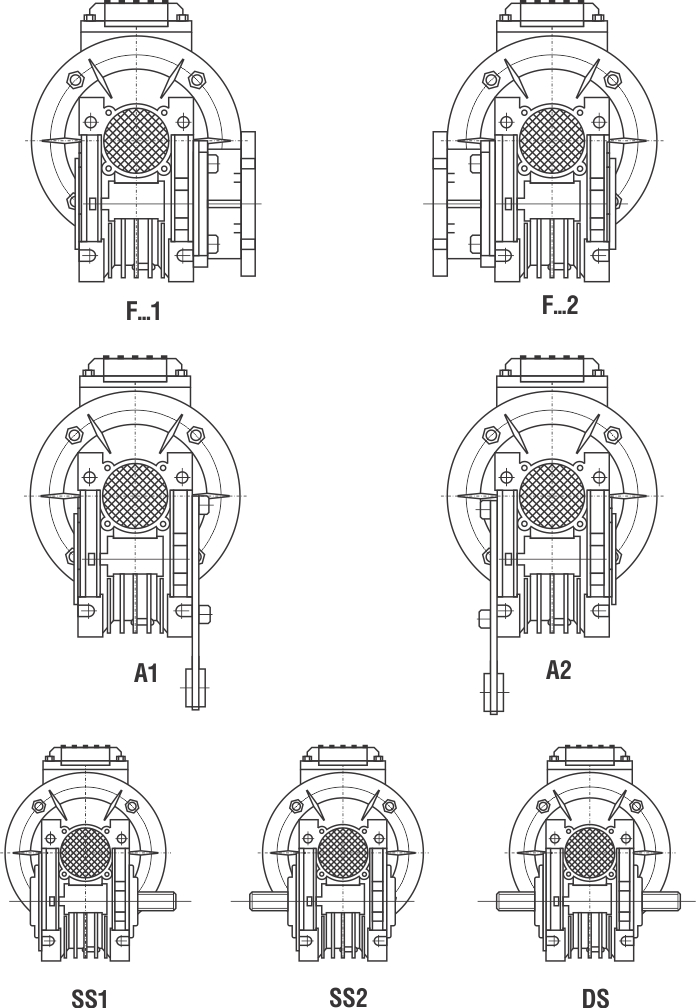

Монтажное исполнение
Соосный редуктор – входной и выходной вал находятся на одной оси
Червячный редуктор – входной и выходной вал находятся под прямым углом
Цилиндрический редуктор – входной и выходной вал находятся на параллельных осях
Коническо-цилиндрический редуктор – входной и выходной вал перекрещиваются
Монтажное положение соосных цилиндрических или планетарных редукторов
Монтажное положение и вариант сборки червячных одноступенчатых редукторов
Монтажное положение и вариант сборки червячных двухступенчатых редукторов

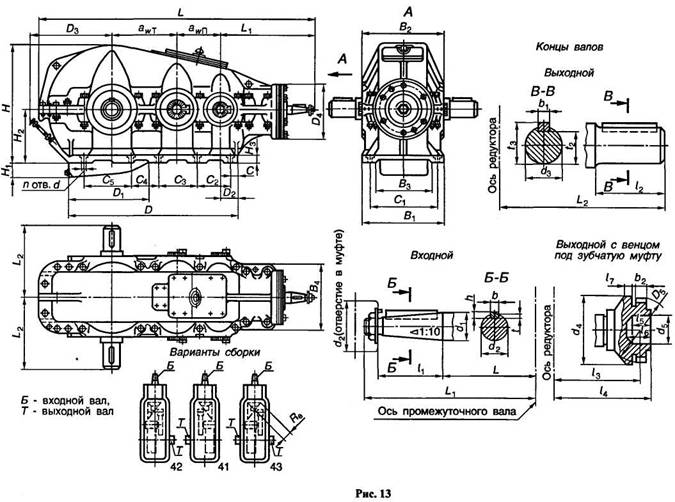

Монтажное положение и вариант сборки цилиндрических редукторов
Методика выбора редуктора в зависимости от нагрузки
Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.
Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:
- выбор редуктора по типу механической передачи
- определение габарита (типоразмера) редуктора
- определение консольных и осевых нагрузок на входной и выходной валы
- определение температурного режима редуктора
На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.
На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.
Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.
Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.
Как выбрать редуктор?
Выбор редуктора должен производить квалифицированный сотрудник т.к. неправильные расчеты могут привести к поломке редуктора или сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейшие затраты на ремонт и покупку нового привода. Основными параметрами для выбора редуктора как было сказано выше, являются: тип редуктора, габарит или типоразмер, передаточное отношение, а также кинематическая схема.
Определить габарит редуктора можно с помощью каталога, где указаны максимальные значения крутящего момента для каждого типоразмера.
Момент действующей нагрузки на редуктор определяется следующим выражением:
где:
M2 – выходной момент на валу редуктора (Н/М)
P1 – подводимая мощность на быстроходном валу редуктора (кВт)
Rd – динамический КПД редуктора (%)
n2 – частота вращения тихоходного вала (об/мин)
Частоту вращения тихоходного вала n2 можно определить, зная значения передаточного отношения редуктора i, а также значения скорости быстроходного вала n1.
где:
n1 – частота вращения быстроходного вала (об/мин)
n2 – частота вращения тихоходного вала (об/мин)
i – передаточное отношение редуктора
Еще одним важным фактором, который следует учитывать при подборе редуктора, является величина – сервис фактор (s/f).
Сервис фактор sf – это отношение максимально допустимого момента M2 max указанного в каталоге к номинальному моменту M2 зависящего от мощности двигателя.
где:
M2 max – максимально допустимый момент (паспортное значение)
M2 – номинальный момент на валу редуктора (зависит от мощности двигателя)
Значение сервис фактора (s/f) напрямую связан с ресурсом редуктора и зависит от условий работы привода.
При работе редуктора с нормальной нагрузкой, где число стартов не превышает 60 пусков в час – сервис фактор может выбираться: sf = 1.
При средней нагрузке, где число стартов не превышает 150 пусков в час – сервис фактор выбирается: sf = 1,5.
При тяжелой ударной нагрузке с возможностью заклинивания вала редуктора сервис фактор выбирается: sf = 2 и более.
Передаточное отношение и как его определить?
Основное назначение любого редуктора понижение угловой скорости подводимой на его входной вал. Значения выходной скорости определятся передаточным отношением редуктора. Передаточное отношение редуктора – это отношение скорости входного вала к скорости выходного вала.
Типы редукторов
Цилиндрический редуктор – это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.
Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы.
В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый.
От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр. Одно из важнейших требований обеспечения конкурентоспособности цилиндрического редуктора – наилучшее соответствие его паспортных характеристик реальным эксплуатационным условиям нагружения и работы привода машины.
Червячный редуктор – это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Редукторы – продукция материально-технического назначения, служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Все это механика, а если точнее детали машин. Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями. Одним из существенных преимуществ червячных редукторов является возможность получить большое передаточное число в одной ступени (до 80 в редукторах общего назначения и до нескольких сотен в специальных редукторах). Данные редукторы обладают высокой плавностью хода и бесшумностью в работе и самоторможением при определенных передаточных числах, что позволяет исключать из привода тормозные устройства. Есть различные варианты данных механизмов, например, одноступенчатые универсальные, двухступенчатые, трех, одноступенчатые с расположением червяка над колесом и глобоидные, а также с различными параметрами: Ч-100, Ч-160, 2Ч-40, 2Ч-50, 2Ч-63, 2Ч-80, РЧУ-125 и т.
д.

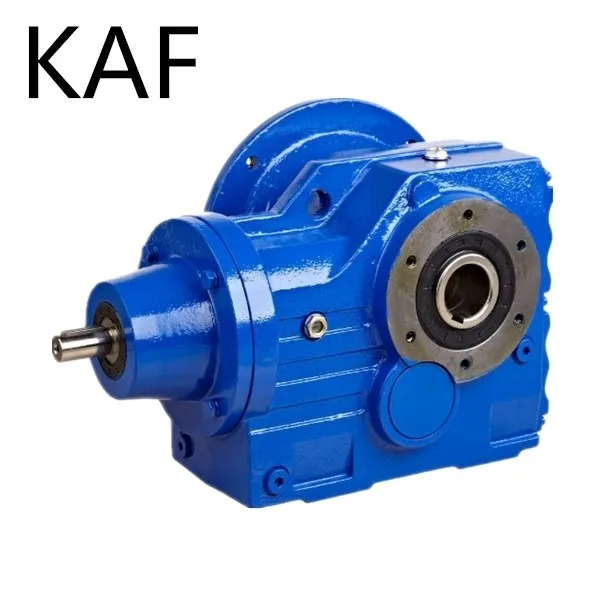

Коническо-цилиндрический редуктор – это разновидность редуктора по конструктивному выполнению рабочих элементов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Данный тип редукторов обладают высоким КПД и значительной долговечностью. Встречается коническо-цилиндрический редуктор для приводов конвейерных линий, для привода тягового шахтного электровоза и т.д. В привод последнего, например, входят еще колесная пара и букс . От работоспособности и ресурса коническо цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.
е. соответствия этого выбора действующей нормативной документации (НД).
Редукторы классифицируются по способу крепления, по типу используемых в приборе передач, по количеству ступеней, по способу взаимного расположения осей и т.д. Самым важным признаком для классификации является используемых передач. Редукторы по типу передачи бывают: редукторы цилиндрические, редукторы конические, редукторы червячные, редукторы планетарные, волновые, гипоидные и спироидные, комбинированные.
Редукторы цилиндрические применяются для передачи между параллельными валами вращательного момента. Редукторы цилиндрические имеют высокое КПД, от 0,94 до 0,98 в одной ступени, и продолжительный срок службы. Редукторы цилиндрические горизонтальные имеют параллельное расположение осей валов (входных и выходных). Валы находятся в одной горизонтальной плоскости. Редукторы цилиндрические вертикальные имеют параллельное расположение осей валов (входных и выходных). Валы находятся в одной вертикальной плоскости.
Конические редукторы обладают значительно более сложной структурой, чем редукторы цилиндрические. Конические редукторы применяются для передачи между пересекающимися валами вращательного движения. Такие редукторы обладают значительно более низким КПД , 0,9-0,96 в одной ступени.
Редукторы червячные одноступенчатые имеют самое большое распространение. Редукторы червячные двухступенчатые или комбинированные редукторы (червячно-зубчатые или зубчато-червячные) применяют при значительных передаточных числах. Редукторы червячные одноступенчатые могут иметь разное расположение червяка: над колесом или под колесом, горизонтально или вертикально сбоку от колеса. Требования компоновки определяют будущую схему редуктора червячного. Редукторы червячные, у которых червяк располагается под колесом, используются при v1< 5 м/с, над колесом – при v1> 5 м/с. Редукторы червячные, у которых червяк расположен горизонтально или вертикально сбоку от колеса, имеют недостаток: такое расположение затрудняет смазку подшипников вертикальных валов.
В редукторах червячных для уменьшения заедания используют масла с большей вязкостью, чем в редукторах зубчатых. Если скольжение осуществляется на скорости vск< 7… 10м/с, то смазку червячных передач производят путем погружения червяка или колеса в емкость с маслом. Если у редуетро червяк располагается внизу, то уровень масла в емкости должен доходить до центра нижнего ролика или шарика, или подшипника качения, что касается червяка, то он должен быть опущен в масло на высоту витка. Если червяк в масло не опускается, то на его валу должны быть установлены кольца, разбрызгивающие масло на колесо и червяк.
Редукторы червячные одноступенчатые имеют скрещенные под прямым углом оси валов (входных и выходны). Редукторы червячные двухступенчатые имеют параллельное расположение осей валов (входных и выходных). Сами валы находятся в разных горизонтальных плоскостях. Редукторы планетарные имеют гораздо больше положительных свойств, чем значительно выгоднее, чем редукторы цилиндрические.
Небольшая часть преимуществ: малая удельная материалоемкость, но высокая нагрузочная способность, которая наблюдается в планетарных редукторах благодаря наличию многопарного зацепления. Редукторы планетарные очень компактны – имеют и небольшую массу, и небольшие габариты, но в то же время редукторы планетарные дают возможность получить значительные передаточные числа. Комбинированные редукторы – это те редукторы, у которого тип передач может иметь разные комбинации.
5 типов редукторов и их компонентов [Полное руководство]
Типы редукторов Что такое редуктор? Типы коробок передач:- После запуска транспортного средства выходной вал двигателя не мог обеспечить достаточный крутящий момент, чтобы контролировать вес транспортного средства. Это затрудняет побуждение автомобиля к движению на начальном этапе. Чтобы преодолеть эту трудность, используется коробка передач, функция которой заключается в обеспечении начального высокого крутящего момента для движения транспортного средства.
На крутых склонах важно, чтобы транспортное средство было оборудовано устройством, способным обеспечить широкий диапазон высокого крутящего момента; для выполнения этой потребности требуется коробка передач, чтобы транспортное средство могло двигаться вверх по склону. ( Типы редукторов )
Основные компоненты коробки передач 1. Главный вал: (Компоненты коробки передач)Главный вал является выходным валом в коробке передач. Этот вал располагается параллельно промежуточному валу и перед валом сцепления или выходным валом двигателя. Передачи переключаются с помощью этого вала, поскольку он соединен с рычагом переключения передач
2. Вал сцепления: (Компоненты коробки передач)Этот вал используется для передачи выходного сигнала от двигателя к коробке передач. Он помогает включать и отключать мощность двигателя.
3. Промежуточный вал: (Компоненты коробки передач) Промежуточный вал используется для передачи мощности двигателя на главный вал путем непрерывного зацепления шестерни на промежуточном валу с шестерней на валу сцепления.
.
Шестерни в основном соединяют круги с зубьями на них. Они вращаются и входят в зацепление с другой шестерней на другом валу, чтобы передавать круговое движение между двумя разными валами. Существуют различные типы зубчатых передач, такие как прямозубые, косозубые, конические и червячные.
5. Вал синхронизатора: (Компоненты коробки передач)Это специальные устройства, используемые в современной коробке передач (коробка передач с синхронизатором). Они делают переключение передач плавным, поддерживая одинаковую скорость главного вала, промежуточного вала и муфты. вал. Им не нужно скользить по валу для переключения передач.
6. Рычаг переключения передач: (Компоненты коробки передач)Этот рычаг используется водителем для переключения передач. Движение рычага спроектировано особым образом.
Типы коробок передач A.
Механическая коробка передач Коробка передач Механическая коробка передач — это тип коробки передач, используемый в большинстве автомобилей на дорогах из-за его низкой стоимости. Это тип коробки передач, в которой ограничены передаточные числа или передаточные числа, т. Е. Максимум 6 скоростей и 1 передача заднего хода, а переключение передач – это ручная задача, выполняемая водителем путем нажатия или вытягивания рычага переключения передач в заданном положении. мода. Использование сцепления необходимо в коробке передач с механической коробкой передач.
1. Коробка передач со скользящим зацеплением: ( Типы коробки передач ) Редукторы со скользящим зацеплением в основном использовались в старые времена. В редукторе этого типа шестерни главного и промежуточного валов не находятся в зацеплении. Они независимы. В нем только одна шестерня находится в непрерывном зацеплении с шестерней на валу сцепления. Он вращает промежуточный вал. Зацепление шестерен с соответствующей шестерней промежуточного вала происходит за счет скольжения шестерен главного вала влево или вправо.
Первая передача :- Коробка передач обеспечивает максимальный крутящий момент на низкой скорости. Самая маленькая шестерня промежуточного вала находится в зацеплении с самой большой шестерней главного вала. Это помогает передавать высокий крутящий момент.
Вторая передача :- На второй передаче коробка передач обеспечивает низкий крутящий момент и высокую скорость по сравнению с первой передачей.
Третья передача :- Третья передача в коробке передач обеспечивает низкий крутящий момент и высокую скорость по сравнению со 2-й передачей.
Четвертая передача :- Кулачковый вал входит в зацепление с валом сцепления и главным валом на четвертой передаче. Это приводит к максимальной скорости вращения вала сцепления.
2. Редуктор с постоянным зацеплением: ( Типы редукторов ) Редуктор с постоянным зацеплением представляет собой модифицированную версию редуктора со скользящим зацеплением.
Этот редуктор был создан для преодоления ограничений редуктора с постоянным зацеплением. В редукторах этого типа все шестерни промежуточного вала, главного вала и вала сцепления находятся в постоянном зацеплении друг с другом. Переключение передач в этом типе коробки передач осуществляется за счет скольжения кулачковых муфт по шлицевому главному валу. Это приводит к высокой скорости или выходному крутящему моменту.
В коробке передач этого типа используются специальные устройства, известные как синхронизаторы, для обеспечения плавного и бесшумного переключения передач. Это одни из последних из всех доступных механических коробок передач. Устройства синхронизатора помогают довести скорость всех валов до одинакового значения (с помощью фрикционного контакта) перед зацеплением соответствующих шестерен, что вызывает меньший износ шестерни.
B. Автоматическая коробка передач Автоматическая коробка передач лучше во многих отношениях.
Они обычно используются в современных автомобилях. Они дорогие. Бесконечные передаточные числа можно получить, только нажав на акселератор. Водитель может выбрать режим движения: вперед или назад, парковку, нейтральную передачу и спорт. Выбранная передача автоматически устанавливает передаточные числа вместе с синхронизацией зацепления. Автоматическая коробка передач поставляется только с 2 педалями, так как не требует педали сцепления.
Планетарная передача использует солнечную и планетарную шестерни вместе с кольцевым кольцом и водилом. Вал сцепления соединен с солнечными шестернями, находящимися в постоянном зацеплении с рядом планетарных шестерен, свободно вращающихся вокруг своей оси.
2. Гидравлический преобразователь крутящего момента: (Типы редукторов) Редуктор гидротрансформатора состоит из рабочего колеса, турбины, сильно сжатой жидкости и статора.
Статор используется для получения различных скоростей или передаточных чисел. Это контролируется педалью акселератора. Эта крыльчатка гидротрансформатора соединена с валом двигателя, турбина соединена с выходным валом, а статор расположен между этими двумя, чтобы направить поток жидкости.
Источник изображения :- Sciencedirect, Theengineerspost, Elprocus
|
Редуктор крепится к валу двигателя и благодаря внутренней конфигурации сопряженных шестерен в корпусе обеспечивает повышенный выходной крутящий момент и пониженную выходную скорость.
В отличие от других типов редукторов, цилиндрические редукторы также могут быть изготовлены из пластика, такого как поликарбонат или нейлон. Помимо используемого сырья, ориентация зубьев шестерни играет важную роль в общей эффективности, крутящем моменте и скорости системы. Редукторы с прямыми коническими зубьями обычно используются на низких скоростях, поскольку они могут быть шумными и иметь более низкую общую эффективность. Цилиндрические и спирально-конические редукторы обычно используются в высокоскоростных приложениях, поскольку они работают тише и с большей общей эффективностью, чем редукторы с прямыми зубьями.
Например, в одной из возможных конфигураций солнечная шестерня используется в качестве входа, кольцевое пространство – в качестве выхода, при этом водило планетарной передачи остается неподвижным. В этой конфигурации входной вал вращает солнечную шестерню, планетарные шестерни вращаются вокруг своих осей, одновременно прикладывая крутящий момент к вращающемуся водилу планетарной передачи, которое, в свою очередь, передает крутящий момент на выходной вал (в данном случае на кольцо).
Скорость вращения редуктора полностью зависит от вращения вала двигателя, к которому он прикреплен. Кроме того, скорость и направление двигателя контролируются водителем. В результате, когда на привод подается питание, вал двигателя вращается внутри редуктора, заставляя вращаться выходной вал редуктора. Конечная выходная скорость и крутящий момент зависят от внутренней конфигурации редуктора.
Одним из основных отличий между отдельными коробками передач являются их рабочие характеристики. Выбор из различных типов редукторов зависит от области применения. Редукторы доступны во многих размерах, передаточных числах, эффективности и характеристиках люфта. Все эти конструктивные факторы будут влиять на производительность и стоимость редуктора. Редуктор бывает нескольких видов:

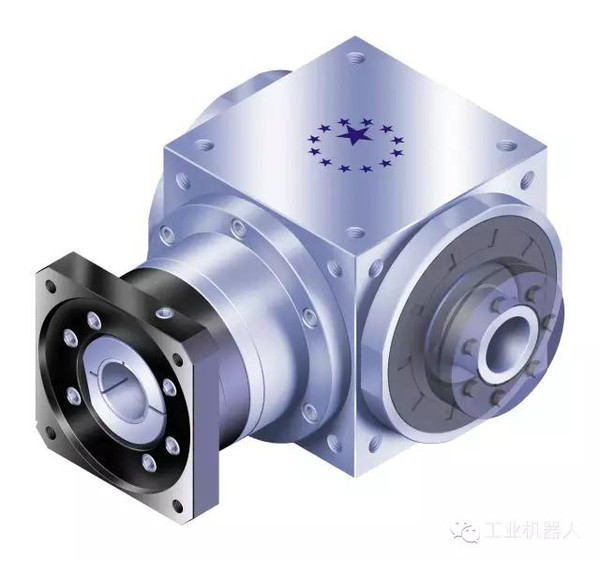

Конические редукторы в основном используются в прямоугольных передачах с перпендикулярным расположением валов.
Уровень шума цилиндрических шестерен относительно высок из-за столкновения зубьев шестерен, что делает зубья цилиндрических шестерен склонными к износу. Цилиндрические зубчатые колеса бывают разных размеров и передаточных чисел, чтобы соответствовать приложениям, требующим определенной скорости или выходного крутящего момента.
Используемый материал зависит от производителя. Червячные передачи используются в приложениях с большой нагрузкой, требующих высоких скоростей. Эти редукторы также могут быть сконфигурированы для работы под прямым углом.
Комбинация мотор-редукторов снижает сложность, экономит время на согласование компонентов и снижает затраты в конструкциях, требующих высокого крутящего момента на низкой скорости. Мотор-редукторы могут быть изготовлены как цельные или объединенные в виде отдельных компонентов. Мотор-редукторы, в которых двигатель и редуктор имеют общий вал, называются интегральными.
Как правило, количество зубьев шестерни пропорционально ее окружности. Это означает, что шестерня с большей окружностью будет иметь больше зубьев. Соотношение между окружностями двух шестерен также может дать точное передаточное отношение. Например, если у одной шестерни 36 зубьев, а у другой шестерни 12 зубьев, передаточное число будет 3:1.
Например, чем больше число зубьев на выходной шестерне, тем больше скорость на выходном валу. И наоборот, чем больше зубьев шестерни на выходе по сравнению с входом, тем меньше скорость на выходном валу. Обычно выходную скорость можно определить, разделив входную скорость на передаточное число. Чем выше коэффициент, тем ниже будет выходная скорость, и наоборот.
Поскольку передаваемая нагрузка распределяется между несколькими сателлитами, крутящий момент увеличивается. Большее количество планет в зубчатой передаче повысит нагрузочную способность и повысит плотность крутящего момента. Зубчатые передачи улучшают стабильность и жесткость при вращении за счет создания сбалансированной системы.
Существует два типа конических шестерен: прямые и спиральные
Зубчатая передача создает скорость вращения за счет зацепления шестерен, вращающихся
Солнечная шестерня расположена в центре, коронная шестерня — самая внешняя шестерня, а планетарные шестерни — это шестерни, окружающие солнечную шестерню внутри зубчатого венцаЧто такое коробка передач? – определение, типы и использование
Ниже приведены некоторые типы промышленных редукторов и способы их использования.
1. Цилиндрический редуктор:
Цилиндрический редуктор потребляет меньше энергии и имеет компактные размеры. Это оборудование используется в широком спектре промышленных приложений, но обычно используется для тяжелых условий эксплуатации. Червячные редукторы популярны в строительстве из пластика, цемента, резины и других тяжелых промышленных условиях. Дробилки, экструдеры, охладители, конвейеры и т. д. — все это полезно для приложений с низким потреблением.
Косозубые шестерни уникальны тем, что они расположены под фиксированным углом, что позволяет большему количеству зубьев взаимодействовать в одном направлении во время работы.
Это создает постоянную точку контакта в течение определенного периода времени. Цилиндрические редукторы для экструдеров используются в экструдерах, где требуется максимальная жесткость при кручении и для малошумных приложений. Экструзионные редукторы используются в пластмассовой промышленности и машинах, требующих высокой механической прочности.
2. Коаксиальный спиральный ряд:
Его уникальность заключается в том, что он расположен под фиксированным углом, что обеспечивает большее взаимодействие в том же направлении движения. Это приводит к постоянному контакту в течение определенного периода времени. Косозубые шестерни экструдера также используются для оптимального использования прочности на кручение и для мягких применений. Области применения включают сталь, прокатные станы, конвейеры, элеваторы и нефтяную промышленность.
3. Конический цилиндрический редуктор:
Знаете ли вы ключевую особенность этого редуктора? Это набор изогнутых зубьев на конической поверхности у края станка.
Конические шестерни также используются для создания вращательного движения между непараллельными валами. Они задействованы в шахтах, смесителях и конвейерных лентах.
4. Червячные редукторы:
В червячных редукторах используется теплое колесо большого диаметра. Червяк или винт входят в зацепление с зубьями по внешней окружности редуктора. Вращение червячной передачи приводит в движение колесо таким же образом и в винтовом движении. Эта установка предназначена для того, чтобы шестерня могла вращаться, но шестерня не могла вращать червяк.
Используется для торможения и аварийной остановки в конвейерных системах благодаря плоскому углу шнека. Эти редукторы также используются в фармацевтических и упаковочных машинах, конвейерных лентах на заводах по розливу и машинах пищевой промышленности.
5. Планетарный редуктор:
Планетарные редукторы считаются идеальными и известны своей долговечностью, точностью и уникальными характеристиками. Характеризуется наличием подробного приложения.
