Двутавровые балки: виды, сфера применения, плюсы и минусы
Оглавление
- Виды двутавровых балок
- Методы изготовления двутавровых балок
- Преимущества и недостатки двутавровых балок
- Сфера применения двутавровых балок
- Основные параметры выбора
Двутавровая балка – один из наиболее распространенных видов фасонного металлопроката. Она представляет собой металлический профиль с сечением в виде буквы «Н». Он активно используется в различных направлениях промышленного и гражданского строительства, может применяться при установке перекрытий благодаря высокой устойчивости к нагрузкам. Рассмотрим подробнее распространенные виды двутавра и возможности его использования, а также наиболее распространенные способы изготовления.
Виды двутавровых балок

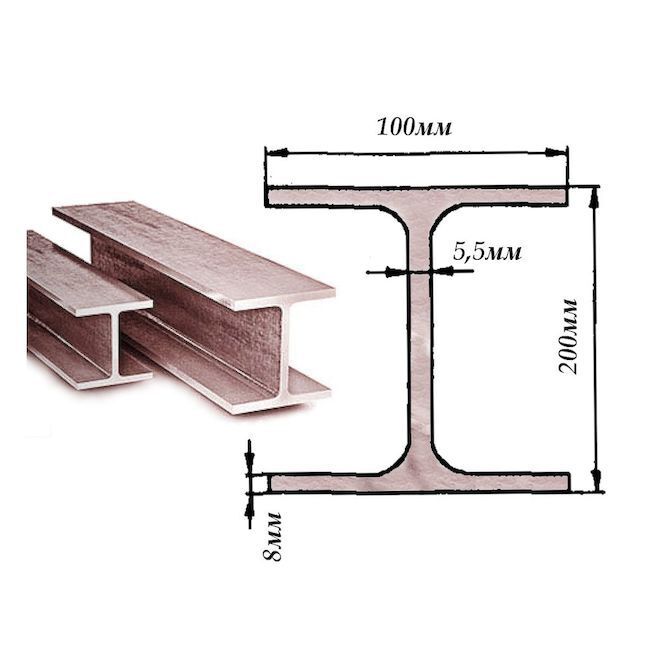

Конструктивно двутавр представляет собой металлический брус с Н-образным сечением: он имеет верхний и нижний пояса, которые между собой соединяются металлической стенкой.
Грани такой балки могут располагаться параллельно друг другу или под углом, полки могут быть нормальными или широкими в зависимости от соотношения размеров. В большинстве случаев двутавр изготавливается из углеродистой или легированной стали различных марок, добавление легирующих компонентов в сплав повышает его прочность и устойчивость к нагрузкам.
Такой тип проката можно классифицировать по конструктивным особенностям, способу изготовления, возможностям применения и другим основаниям. Наиболее распространенными в строительстве и промышленном производстве стали следующие виды двутавра:
- Широкополочные балки. Они имеют увеличенную ширину полок, благодаря чему повышается прочность сечения и его устойчивость к нагрузкам. Широкополочные балки изготавливаются в соответствии с ГОСТ 26020, стандартная длина таких изделий может составлять от 4 до 14 метров. Стандарт допускает кривизну не больше 0,2% от длины готового изделия. Для обозначения в маркировке используется буква «Ш».
- Нормальные балки с параллельными гранями. Производство таких изделий ведется в соответствии с ГОСТ 26020-83 или СТО АСЧМ 20-93, они маркируются буквой «Б». Для производства часто используется углеродистая сталь марок Ст3пс5, Ст3сп5 или низколегированная сталь 09Г2С. Для обозначения толщины металла используются цифры, например Б1, Б2 и т.д. Чем больше числовое значение, тем толще будут полка и стенки и тем выше вес готового изделия.
- Колонные балки, обозначаемые в маркировке буквой «К». Они обладают повышенной прочностью и могут использоваться в качестве несущих элементов при установке колонн и других важных конструктивных элементов здания. Высота профиля в соответствии со стандартом может составлять от 195 до 431 мм, ширина полок может достигать 400 мм. От других разновидностей балка отличается особым типом профиля: высота профиля равна его ширине, в результате повышается несущая способность.
- Двутавровые балки с уклоном внутренних граней. Она обозначается литерой «Н», уклон внутренних граней полок может составлять от 6 до 12%. Производство таких изделий ведется в соответствии с ГОСТ 9238-89, также технические условия представлены в СТО АСЧМ 20-93. Толщина стенки таких изделий в соответствии со стандартом может достигать 12 мм.
- Монорельсовые балки обычной или высокой прочности. Они отличаются от других разновидностей увеличенной толщиной полок и стенки, так как рассчитаны на повышенные нагрузки. Изделия такого типа используются при установке кран-балок и козловых кранов, поэтому к ним предъявляются повышенные требования по прочности. В строительстве они применяются редко.
Производство таких изделий ведется в соответствии с ГОСТ 9238-89, также технические условия представлены в СТО АСЧМ 20-93. Толщина стенки таких изделий в соответствии со стандартом может достигать 12 мм.Перечисленные разновидности двутавра являются наиболее распространенными, в строительной сфере могут применяться и другие виды. В любом случае такие изделия обладают высокой прочностью, поэтому используются в качестве несущих элементов, выдерживающих значительные нагрузки.
Методы изготовления двутавровых балок
Наиболее распространенный способ производства двутавровой балки – метод горячей прокатки.
Прямоугольный профиль разогревается до температуры 1100-1200 градусов, после чего прокатывается на станах для придания требуемой формы. Нагрев делает сталь пластичной, благодаря этому удается максимально повысить скорость производства.
Чтобы обеспечить полкам строго параллельное расположение, используются приводные ролики. Для изменения формы металла ролики снабжаются кольцевыми проточками, с помощью которых обеспечивается деформация заготовки. Прокатка проходит в несколько этапов, в результате металлическая заготовка приобретает требуемые размерные характеристики. После остывания профиль приобретает высокую прочность.
У метода прокатки есть несколько недостатков. Она не обеспечивает достаточно высокого качества поверхности, так как на материале остается большое количество окалины, и он получается шероховатым. Кроме того, прокатные станы ограничивают сортамент продукции, так как их сложно перенастраивать. Поскольку размер оборудования ограничен, соответственно ограничиваются и размеры готовых изделий.
Сварная технология изготовления
Из-за этого для производства нестандартных двутавровых конструкций может применяться сварная технология. Ее высота может достигать 1,5 м, а длина – 15 м, что значительно превышает возможности изготовления горячекатаного проката. При сварной технологии могут использоваться элементы, изготовленные из стали различных марок: в результате готовое изделие приобретает повышенную прочность. С помощью сварной технологии также удается изготавливать разнополочные, тонкостенные, перфорированные и другие типы балок, что значительно расширяет возможности их применения в строительстве.
Изготовление двутавровых балок сварным способом проходит в несколько этапов:
- Раскрой листового металла методом плазменной резки. В результате образуются полосы требуемого размера и ширины. С помощью программируемого оборудования обеспечивается высокая точность резки.
- Кромки обрабатываются на фрезерном станке. От качества обработки напрямую зависит качество будущего сварного соединения.
- Металл сваривается с помощью специального оборудования, в результате обеспечивается прочное соединение. Готовое изделие проходит финишную обработку.
Сварная технология дает возможность изготавливать балки с широким диапазоном геометрических параметров. В результате удается получить нестандартные изделия, обладающие разнообразными возможностями использования.
Преимущества и недостатки двутавровых балок
Двутавровые балки получили широкое применение в различных отраслях, в том числе в строительстве. Их востребованность объясняется несколькими важными преимуществами:
- Устойчивость к высоким механическим нагрузкам во всех направлениях. Такие балки обладают большой несущей способностью, поэтому используются при сборке каркасов различных металлических сооружений. Готовый двутавр обладает повышенной жесткостью: по этому показателю он в 30 раз превосходит обычную профильную трубу.
- Значительно сниженный вес, по сравнению со сплошными металлическими балками. Это дает возможность снизить нагрузку на стены и фундамент здания, при этом обеспечивается высокая прочность перекрытий.
- Удобство для транспортировки. Такие балки несложно перевозить, складировать и устанавливать.
- Возможность фиксации с помощью газовой и электродуговой сварки. Металл хорошо поддается сварочному высокотемпературному воздействию, в результате балка надежно фиксируется к другим элементам здания.
- Устойчивость к скручивающему усилию. Стандартные горячекатаные балки обладают одинаковым выносом полок в две стороны от стенки, в результате конструкция обладает равномерной жесткостью. Это обеспечивает ей стойкость к изгибающим нагрузкам в любом направлении.
Это дает возможность снизить нагрузку на стены и фундамент здания, при этом обеспечивается высокая прочность перекрытий.У таких балок есть несколько недостатков. Сталь чувствительна к коррозии, поэтому несущие элементы требуют дополнительной антикоррозийной защиты. На поверхность наносятся различные типы покрытий, помогающих предотвратить контакт металла с воздухом. Балки могут деформироваться также под воздействием высокой температуры.
Еще одним минусом таких конструкций является возможность изгибаться при большой величине пролетов. В этом случае, чтобы защитить их от разрушения, требуется устанавливать дополнительные колонны.
Сфера применения двутавровых балок
Стальные двутавровые балки используются практически во всех крупных инженерных сооружениях, это один из самых распространённых элементов строительных конструкций. Основная сфера использования – строительство крупных зданий: торгово-развлекательных комплексов, складов, промышленных цехов. Однако такие изделия могут использоваться еще во множестве сфер:
- Установка опорных элементов различных металлоконструкций. Балки применяются при возведении мостов, эстакад, путепроводов и других инженерных сооружений, рассчитанных на большие нагрузки.
- Установка элементов каркаса быстровозводимых зданий. Двутавровая балка является важной частью каркасных конструкций складов, ангаров, производственных зданий и других сооружений большой площади.
- Установка буровых платформ, укрепление шахтных выработок, где требуется повышенная устойчивость к механическим воздействиям.
- Установка колонн, капитальных стен, перекрытий различных зданий. Двутавр – универсальный элемент, с помощью которого можно устанавливать важные компоненты гражданских и коммерческих зданий.
- Установка подвесных путей для подъемного оборудования. Двутавровые балки применяются при прокладке путей для кранов, а также различных креплений в горном деле.
- В вагоностроении балки используются в качестве элемента каркаса вагонов. Готовые изделия благодаря этому приобретают повышенную прочность.
Двутавр стал важной частью практически любой крупной постройки, от промышленного цеха до многоэтажного дома. Сфера применения продолжает расширяться, совершенствуются технологии изготовления балок. Сварные конструкции отличаются от горячекатаных изделий большим разнообразием размеров, это открывает расширенные возможности для установки.
Они широко применяются в различных направлениях машиностроения и иного промышленного производства. Их используют как компонент промышленного оборудования, различных каркасных сооружений, станков, деталей транспортных средств не только.
Основные параметры выбора
Выбор подходящего типоразмера двутавровой балки зависит от требований к прочности и величине нагрузок на готовую конструкцию. При выборе учитываются следующие параметры:
- Тип конструкции. Наибольшей несущей способностью обладают колонные изделия, они отличаются увеличенной толщиной и шириной стенок. Самыми распространенными в строительстве остаются нормальные балки, их можно приобрести по невысокой стоимости.
- Типоразмеры. Балки подбираются по высоте, ширине, толщине вертикальной стенки, внутреннему уклону полок и другим параметрам.
- Точность исполнения. Она может быть обычной (категория В) и повышенной (категория А). при обыкновенной точности отклонение от установленного стандартом размера может составлять не более 0,5%, при повышенной – не более 0,2%.
- Вес изделия. Он зависит от габаритов, толщины полок и стенки. От веса зависит нагрузка на фундамент, это один из важных параметров при выборе.
- Объем предполагаемой и фактической нагрузки. Она рассчитывается в зависимости от веса конструкции, а также внешних воздействий на объект.
По каталогу компании «Партнер Сталь» можно подобрать различные типоразмеры двутавровых балок – в продаже представлена продукция от лучших производителей России. Консультант компании поможет подобрать требуемый тип по назначению, типоразмеру, устойчивости к нагрузкам, толщине стенок и другим параметрам. Стоимость будет зависеть от объемов продаваемой партии. Для оптовиков предусмотрены специальные предложения.
Читайте также:
- Виды труб ВГП, сортамент и применение
Балка IPE – все размеры
EMK © 2013 | Все права защищены
Астана: +7 (7172) 72-78-43 ; Москва: +7 (499) 649-18-29 • Заказать звонок • •
ПОСТАВЛЯЕМАЯ
ПРОДУКЦИЯ:
МАРКИ СТАЛИ:
• S235JR, S235J0, S235J2, S275JR, S275J0, S355JR, S355J0, S355J2, S355K2, S450J0
СТАНДАРТЫ:
• DIN 1025 Euronorm 19-57 (Размеры)
• EN 10034: 1993 (Предельные отклонения (толеранции))
• EN 10163-3, C (Качество поверхности)
• STN 42 5550
• ČSN 42 5550
• TDP: STN 42 0135
У НАС, ВЫ МОЖЕТЕ ПРИОБРЕСТИ ВСЕ ВИДЫ И РАЗМЕРЫ БАЛОК ДВУТАВРОВЫХ.
ИНДИВИДУАЛЬНЫЙ ПОДХОД К КАЖДОМУ КЛИЕНТУ —
НАШ ОСНОВНОЙ ПРИНЦИП, КОТОРЫЙ УЧИТЫВАЕТ ВСЕ ВАШИ ПОЖЕЛАНИЯ.
Расчет цены формируется с учетом Ваших потребностей.
Чтобы купить балку двутавровую отправьте заявку и наш менеджер
незамедлительно с Вами свяжется.
Мощные и износостойкие конструкции – основа современного строительства. Именно такие сооружения возводятся чаще всего. В частности, строительство объектов, эксплуатация которых непосредственно влияет на здоровье и жизнь, находящихся внутри людей, требует особо тщательной проработки всех нюансов. Это относится не только к разработке проекта здания, но и особенно – к выбору строительных материалов.
Балка двутавровая IPE – надёжный помощник в таких делах. Она представляет собой один из широко распространённых видов продукции металлургической промышленности. Сегодня рынок металлопроката предоставляет большой выбор стальных двутавровых балок IPE с параллельно расположенными полками.
Все они отвечают европейскому стандарту качества «Euronorm – 19-57». Как и прочие двутавровые конструкции, балка IPE в разрезе имеет Н-образную форму.
При производстве такого типа балок применяются низкоуглеродистые и углеродистые марки сталей. Сталь, в составе которой имеется малое содержание такого химического элемента как углерод, является более прочной. Достигают такого результата, удаляя углерод при помощи кислородных подушек во время производства сплава. Изделия из подобного материала приобретает дополнительные положительные свойства – они обладают более мощной и сильной конструкцией.
Прежде всего, она находит применение при возведении многоэтажных жилых комплексов и прочих подобных сооружений различного назначения. Балки двутаврового типа являются неотъемлемой частью всевозможных перекрытий и переходов, мостовых и колонных конструкций.
Расположение полок наделяет балку двутавровую IPE особыми положительными свойствами. Широкие грани балки располагаются параллельно друг другу и имеют стандартный размер.
Подобное строение изделия позволяет увеличить прочность и жёсткость всей конструкции. Наиболее распространённой сферой применения этого вида строительных материалов является использование балок IPE как основного элемента в создании несущих конструкций. Часто их используют при возведении или укреплении стеновых перекрытий. Полки способствуют и тому, что такая балка хорошо работает на изгиб. Кроме того, она имеет высокое сопротивление к сжатию, в случае, если собственно балка опирается на несколько точек.
| Обозначение | Ном-ный вес 1м, kg/m | Номинальные размеры, mm | Площадь поперечного сечения, cm2 | ||||
| IPE | M | b | h | s | t | r | A |
| IPE 80 | 6 | 46 | 80 | 3,8 | 5,2 | 5 | 7,64 |
| IPE 100 | 8,1 | 55 | 100 | 4,1 | 5,7 | 7 | 10,3 |
| IPE 120 | 10,4 | 64 | 120 | 4,4 | 6,3 | 7 | 13,2 |
| IPE 140 | 12,9 | 73 | 140 | 4,7 | 6,9 | 7 | 16,4 |
| IPE 160 | 15,8 | 82 | 160 | 5 | 7,4 | 9 | 20,1 |
| IPE 180 | 18,8 | 91 | 180 | 5,3 | 8 | 9 | 23,9 |
| IPE 200 | 22,4 | 100 | 200 | 5,6 | 8,5 | 12 | 28,5 |
| IPE 220 | 26,2 | 110 | 220 | 5,9 | 9,2 | 12 | 33,4 |
| IPE 240 | 30,7 | 120 | 240 | 6,2 | 9,8 | 15 | 39,1 |
| IPE 270 | 36,1 | 135 | 270 | 6,6 | 10,2 | 15 | 45,9 |
| IPE 300 | 42,2 | 150 | 300 | 7,1 | 10,7 | 15 | 53,8 |
| IPE 330 | 49,1 | 160 | 330 | 7,5 | 11,5 | 18 | 62,6 |
| IPE 360 | 57,1 | 170 | 360 | 8 | 12,7 | 18 | 72,7 |
| IPE 400 | 66,3 | 180 | 400 | 8,6 | 13,5 | 21 | 84,5 |
| IPE 450 | 77,6 | 190 | 450 | 9,4 | 14,6 | 21 | 98,82 |
| IPE 500 | 90,7 | 200 | 500 | 10,2 | 16 | 21 | 115,5 |
| IPE 550 | 106 | 210 | 550 | 11,1 | 17,2 | 24 | 134,4 |
| IPE 600 | 122 | 220 | 600 | 12 | 19 | 24 | 156 |
Двутавровые балки｜Стальные изделия｜Продукты｜Yamato Steel Co.
, Ltd.| Стандартное поперечное сечение Размеры (мм) | Площадь поперечного сечения (см 3 ） | Масса единицы (кг/м) | ||||
|---|---|---|---|---|---|---|
| В×Ш | т 1 | т 2 | р 1 | р 2 | ||
| 150×125 180×100 200×100 200×150 | 8,5 6,0 7,0 9,0 | 14,0 10,0 10,0 16,0 | 13,0 10,0 10,0 15,0 | 6,5 5,0 5,0 7,5 | 46,15 30,06 33,06 64,16 | 36,2 23,6 26,0 50,4 |
| 250×125 250×125 | 7,5 10,0 | 12,5 19,0 | 12,0 21,0 | 6,0 10,5 | 48,79 70,73 | 38,3 55,5 |
| 300×150 300×150 300×150 | 8,0 10,0 11,5 | 13,0 18,5 22,0 | 12,0 19,0 23,0 | 6,0 9,5 11,5 | 61,58 83,47 97,88 | 48,3 65,5 76,8 |
| 350×150 350×150 | 9,0 12,0 | 15,0 24,0 | 13,0 25,0 | 6,5 12,5 | 74,58 111,10 | 58,5 87,2 |
| 400×150 400×150 | 10,0 12,5 | 18,0 25,0 | 17,0 27,0 | 8,5 13,5 | 91,73 122,10 | 72,0 95,8 |
| 450×175 450×175 | 11,0 13,0 | 20,0 26,0 | 19,0 27,0 | 9,5 13,5 | 116,80 146,10 | 91,7 115,0 |
| 600×190 600×190 | 13,0 16,0 | 25,0 35,0 | 25,0 38,0 | 12,5 19,0 | 169,40 224,50 | 133,0 176,0 |
| Артикул | |||||
|---|---|---|---|---|---|
| Второй момент площади (см 4 ) | Радиус вращения площади (см) | Сечение модуль (см 3 ) | |||
| люкс | св. | икс | ий | зх | зы |
| 1 760 1 670 2 170 4 460 | 385 138 138 753 | 6,18 7,45 8,11 8,34 | 2,89 2,14 2,05 3,43 | 235 186 217 446 | 61,6 27,5 27,7 100,0 |
| 5 180 7 310 | 337 538 | 10.30 10.20 | 2,63 2,76 | 414 585 | 53,9 86,0 |
| 9 480 12 700 14 700 | 588 886 1 080 | 12.40 12.30 12.20 | 3,09 3,26 3,32 | 632 849 978 | 78,4 118,0 143,0 |
| 15 200 22 400 | 702 1 180 | 14. 30 14.20 | 3,07 3,26 | 870 1 280 | 93,5 158,0 |
| 24 100 31 700 | 864 1 240 | 16.20 16.10 | 3,07 3,18 | 1 200 1 580 | 115,0 165,0 |
| 39 200 48 800 | 1 510 2 020 | 18.30 18.30 | 3,60 3,72 | 1 740 2 170 | 173,0 231,0 |
| 98 400 130 000 | 2 460 3 540 | 24.10 24.10 | 3,81 3,97 | 3 280 4 330 | 259,0 373,0 |
1.
При заказе указывайте фактические размеры (В×Ш×Т 1 /т 2 ×длина)
2. Размеры, отмеченные *, постоянно не прокатываются, поэтому уточняйте при заказе.
3. Пожалуйста, заранее сообщите нам о сроках выполнения работ и технических характеристиках (гибка, дробеструйная обработка и т. д.).
4. Стандартная длина 6 м или более с шагом 500 мм до 24 м, но для заказов более 15 м, пожалуйста, свяжитесь с нами
перед заказом
Двутавровые балки | Широкие фланцевые балки | Металлех Стил Компани
Двутавровые балки и балки с широкими полками являются широко используемым компонентом конструкционной стали, используемым при строительстве многих типов зданий и сооружений. Свариваемые, поддающиеся механической обработке и формуемые балки также по своей природе являются очень прочными элементами (по конструкции), которые могут выдерживать огромные силы сжатия и растяжения сверху и снизу на полках.
Балки, пожалуй, самый используемый строительный элемент, и их эволюция в различные формы имеет интересную историю. Деревянные и каменные балки использовались для строительства с незапамятных времен. Железные балки (кованое железо) использовались для строительства зданий по крайней мере с 17 века. В 19 веке впервые появилась знакомая балка в форме буквы «I» (из чугуна). Со временем были сделаны постоянные улучшения и достижения в материалах и методах производства для улучшения пластичности, прочности на сжатие и растяжение, обрабатываемости и долговечности двутавровых балок из конструкционной стали и других конструкций балок. Сегодня нам удалось успешно построить здание высотой более 160 этажей (2716,5 футов), а также несколько других зданий высотой более 2000 футов. Это было бы невозможно без сильной поддержки и характеристик конструкционной стали.
Если у вас есть дополнительные вопросы относительно конкретных продуктов и размеров, которые мы храним в Metaltech, или вы готовы разместить свой заказ на резку стали или стали по индивидуальному заказу, позвоните нам по телефону: (740) 373-8339 .
БАЛКА WF НА СКЛАДЕ В METALTECH
| W4 X 13 WF-BEAM | 20 | 4.160 | 4.060 | 0,345 | 0,280 | 260,00 |
| W4 X 13 WF-БАЛКА | 40 | 4.160 | 4.060 | 0,345 | 0,280 | 520.00 |
| W6 X 12 WF-БАЛКА | 40 | 6.030 | 4.000 | 0,280 | 0,230 | 480.00 |
| W6 X 15 WF-БАЛКА | 40 | 5,990 | 5,990 | 0,260 | 0,230 | 600. 00 |
| W6 X 20 WF-БАЛКА | 40 | 6.200 | 6.020 | 0,365 | 0,260 | 800.00 |
| W6 X 25 WF-БАЛКА | 40 | 6.380 | 6.080 | 0,455 | 0,320 | 1000.00 |
| W8 X 10 WF-БАЛКА | 40 | 7.800 | 3,940 | 0,205 | 0,170 | 400,00 |
| W8 X 15 WF-БАЛКА | 40 | 8.110 | 4.015 | 0,315 | 0,245 | 600.00 |
| W8 X 18 WF-БАЛКА | 40 | 8. 140 | 5.250 | 0,330 | 0,230 | 720.00 |
| W8 X 24 WF-БАЛКА | 40 | 7,930 | 6.495 | 0,400 | 0,245 | 960.00 |
| W8 X 31 WF-БАЛКА | 40 | 8.000 | 7,995 | 0,435 | 0,285 | 1240.00 |
| W10 X 22 WF-БАЛКА | 40 | 10.170 | 5.750 | 0,360 | 0,240 | 880.00 |
| W12 X 26 WF-БАЛКА | 40 | 12. | ||||
