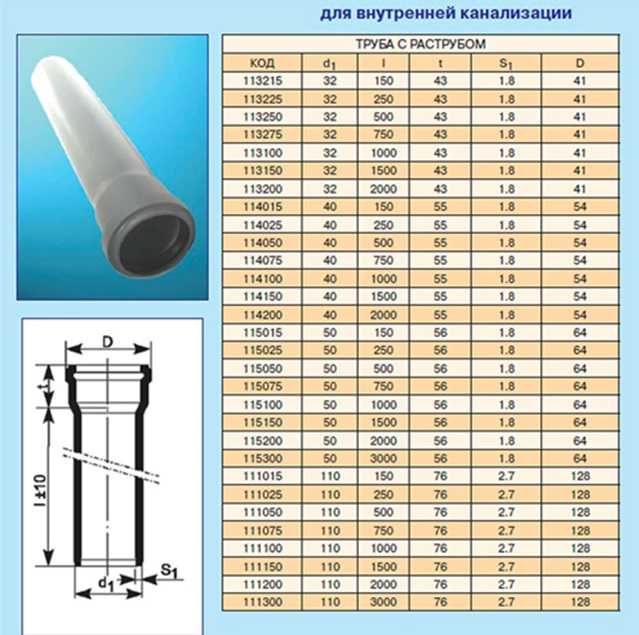

Основные типоразмеры защитных пластмассовых труб

ЗАЩИТНЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ ИЗГОТАВЛИВАЮТСЯ:



·         с гладкой внутренней поверхностью;

·         с продольными рифлениями на внутренней поверхности;

·         в исполнении, не распространяющем горение;

·         с твердой смазкой на внутренней поверхности трубы;

·         без твердой смазки.





ЦВЕТ ЗАЩИТНЫХ ПЛАСТМАССОВЫХ ТРУБ



Основные цвета защитных пластмассовых труб – светостойкие черный или оранжевый цвет.

По согласованию с Заказчиком защитные пластмассовые трубы могут поставляться других цветов, а также с дополнительной цветовой идентификацией в виде продольных полос одного цвета, контрастного к основному цвету.





ОСНОВНЫЕ ТИПОРАЗМЕРЫ ЗАЩИТНЫХ ПЛАСТМАССОВЫХ ТРУБ

Типоразмер ЗПТНаружный диаметр, мм
Толщина стенки, мм		Расчетная погонная масса, кг/кмСтроительная длина, мВнутренний диаметр бухты, ммУсловия прокладки
25/2,325,02,3170/210*4000/2000*600В грунт, черезводные преграды, трубы, блоки, по мостам и эстакадам
32/3,032,03,0280/411*3000/2000*900
40/3,540,03,5412/605*2000/1500*900
50/4,550,04,5
656/963*		1000/700*1000
63/5,063,05,0924/1357*700/500*1200
110/6,3110,06,32089в прямых отрезках
110/10,0110,010,03158
32/2,532,02,5241/354*3000/2000*900В трубы, блоки, по мостам и эстакадам
40/3,040,03,0358/459*2000/1500*900
50/4,0
50,0		4,0589/864*1000/700*1000
63/4,063,04,0691/1110*700/500*1500





Примечание: *- для защитных пластмассовых труб в исполнении не распространяющем горение.



По согласованию с Потребителем изготавливаются защитные пластмассовые трубы, предназначенные для прокладки методом горизонтально – направленного бурения, а также ЗПТ других типоразмеров.

Типоразмеры труб дюймы и миллиметры на портале Сделай сам

Типоразмеры труб дюймы и миллиметры на портале Сделай сам

Перейти к основному содержанию

  1. Блоги
  2. Блог Антон
  3. Типоразмеры труб дюймы и миллиметры

Антон –

Дом и быт справочник

Зачастую, при покупке труб, кранов, сгонов и заглушек на трубы, у многих взникает вопрос какой правильный размер сказать чтобы не ошибиться…

Ниже представлена таблица соответствий диаметров труб в миллиметрах и дюймах.

Давайте разберем размеры трубы диаметром 1′ (один дюйм). Её наружный диаметр не будет равен 25,4 мм.  Наружный жиаметр такой трубы будет равен 33,249мм, а не 25,4мм.

Исходя из этого можно вычислить диаметр трубы: 25,4 мм + две толщины стенки трубы ≈ 33,249 мм.



Таблица соответствий дюймов и миллиметров

Диаметры,дюймДиаметры, мм
1/2d15
3/4d20
1′d25
1’/1/4d32
1’/1/2d40
2′d50
2’/1/2d65
3′d89
4′d100



Таблица перевода дюймов в миллиметры

ДюймМиллиметрДюймМиллиметр
1/640,39733/6413,097
1/320,79417/3213,494
3/641,19135/6413,891
1/161,5879/1614,287
5/641,98437/6414,684
3/322,38119/3215,081
7/642,77839/6415,478
1/83,1755/815,875
9/643,57241/6416,272
5/323,96921/3216,669
11/644,36643/6417,066
3/164,76211/1617,462
13/645,15945/6417,859
7/325,55623/3218,256
15/645,95347/6418,653
17/646,74749/6419,447
9/327,14425/3219,844
19/647,54151/6420,241
5/167,93713/1620,637
21/648,33453/6421,034
11/328,73127/3221,431
23/649,12855/6421,828
3/89,5257/822,225
25/649,92257/6422,622
13/3210,31929/3223,019
27/6410,71659/6423,416
7/1611,11215/1623,812
29/6411,50961/6424,209
15/3211,90631/3224,606
31/6412,30363/6425,003



1 голос

+

Голос за!

–

Голос против!

Рекомендуем вам посмотреть эти темы

Доска из пробки для записок

Подставки для ножей и не только,три варианта дерево,. ..

Буржуйки своими руками: виды и чертежи

Эксклюзивные свечи делаем своими руками

Дешевая замена расширительного бачка газового котла.

Интерьер гостиной с камином: полезные советы

Трубы

Общие сведения — Номинальный размер трубы (NPS) и спецификация (SCH)

Номинальный размер трубы

( NPS

) — это североамериканский набор стандартных размеров для труб, используемых для высоких или низких давлений и температур. Название NPS основано на более ранней системе «Iron Pipe Size» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представлял приблизительный внутренний диаметр трубы в дюймах. Труба IPS 6 дюймов имеет внутренний диаметр примерно 6 дюймов. Пользователи начали называть эту трубу 2-дюймовой, 4-дюймовой, 6-дюймовой трубой и т. д. Сначала каждый размер трубы производился с одной толщиной, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.) Внешний диаметр трубы был стандартизирован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям с более высоким давлением, трубы были изготовлены с более толстыми стенками, которые стали известны как сверхпрочные (XS) или сверхтяжелые (XH). Требования к более высокому давлению еще более возросли с трубами с более толстыми стенками. Соответственно, трубы изготавливались с двойными особо прочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины

XS и XXS .

Итак, во времена IPS использовались только три галочки. В марте 1927 года Американская ассоциация стандартов провела исследование отрасли и создала систему, в которой толщина стенки определяется на основе меньших шагов между размерами. Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин график ( SCH ) был изобретен для указания номинальной толщины стенки трубы. Добавив номера графика к стандартам IPS, сегодня мы знаем диапазон толщин стенок, а именно…

СЧ 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) является безразмерным обозначением размера трубы. Он указывает стандартный размер трубы, когда за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 означает трубу с наружным диаметром 168,3 мм.

NPS очень слабо связан с внутренним диаметром в дюймах, а размер трубы NPS 12 и меньше имеет наружный диаметр больше, чем обозначение размера. Для NPS 14 и выше NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением числа в таблице. Внутренний диаметр будет зависеть от толщины стенки трубы, указанной номером спецификации.

Резюме..
Размер трубы указывается двумя безразмерными числами,

  • номинальный размер трубы (NPS)
  • номер расписания (СЧ)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры трубы из нержавеющей стали, определенные ASME B36.19, включая внешний диаметр и толщину стенки согласно Спецификации. Обратите внимание, что все толщины стенок из нержавеющей стали в соответствии с ASME B36.19 имеют суффикс «S». Размеры без суффикса «S» соответствуют стандарту ASME B36.10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Номинальный диаметр ( DN ) используется в метрической системе единиц. Он указывает стандартный размер трубы, когда за ним следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 является эквивалентным обозначением NPS 3. Ниже приведена таблица с эквивалентами для размеров труб NPS и DN.

NPS 1/2 3/4 1 1,1/4 1,1/2 2 2,1/2 3 3,1/2 4
Ду 15 20 25 32 40 50 65 80 90 100

Примечание.
Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS

Узнай, что такое “ein zweihunderter Rohr”..Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о “8 duimer”. Мне очень любопытно, как люди в других странах обозначают трубку.

Примеры фактического наружного диаметра и И.Д.

Фактические наружные диаметры

  • NPS 1 фактический наружный диаметр = 1,5/16″ (33,4 мм)
  • NPS 2 фактический наружный диаметр = 2,3/8 дюйма (60,3 мм)
  • NPS 3 фактический наружный диаметр = 3,1/2 дюйма (88,9 мм)
  • NPS 4 фактический наружный диаметр = 4,1/2 дюйма (114,3 мм)
  • NPS 12 фактический наружный диаметр = 12,3/4 дюйма (323,9 мм)
  • NPS 14 фактический Н.Д. = 14 дюймов (355,6 мм)

Фактический внутренний диаметр трубы диаметром 1 дюйм.

  • NPS 1-SCH 40 = Н.Д.33,4 мм – ВЕС. 3,38 мм – внутренний диаметр 26,64 мм
  • NPS 1-SCH 80 = Н. Д.33,4 мм – ВЕС. 4,55 мм – внутренний диаметр 24,30 мм
  • NPS 1-SCH 160 = Н.Д.33,4 мм – ВЕС. 6,35 мм – внутренний диаметр 20,70 мм

Такой, как определено выше, внутренний диаметр не соответствует истинному 1 дюйму (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые нужно знать!

Графики 40 и 80 приближаются к STD и XS и во многих случаях совпадают.
От NPS 12 и выше толщина стенки между графиком 40 и STD отличается, от NPS 10 и выше толщина стенки между графиком 80 и XS отличается.

Графики 10, 40 и 80 во многих случаях совпадают с графиками 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 до NPS 22 толщина стенок в некоторых случаях отличается. Трубы с суффиксом «S» имеют в этом диапазоне меньшую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Таким образом, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и спецификаций, не предусмотренных ASME B36. 19.

Примечания автора…

История создания номинального размера трубы 9 марта 2006 г. журналы) спрашивают, как появился номинальный размер трубы. Вот ответ, предоставленный редакционным директором PME Джулиусом Балланко.

  • Непосредственно за номинальный размер трубы отвечал джентльмен по имени Роберт Бриггс. Бриггс был директором завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их на все заводы в этом районе.
  • Поймите, что в 1862 году Соединенные Штаты были вовлечены в гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим спецификациям. Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Трубы и фитинги будут взаимозаменяемы между заводами. Это было довольно ново для 1862 года.0039
  • Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных трубок.
  • Текущий стандарт ASTM A53 для стальных труб в основном использует стандарт Бриггса для размеров труб от 1/2 дюйма до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к реальному размеру. используется для идентификации трубы.
  • Итак, вы, наверное, спросите, а откуда взялись размеры?. Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех приспособиться к нему. Отсюда и название «номинальная» труба появился размер, что означает «близко к» или «где-то в непосредственной близости» от фактического размера.

    • Я нашел статью о номинальном размере трубы на Supplyhouse Times

    Таблицы размеров труб – Спецификации трубопроводов

    Трубы, в отличие от труб, обычно измеряются и маркируются по номинальному размеру трубы (NPS) или внутреннему диаметру, представленному в таблице размеров труб. NPS — это стандартный для Северной Америки набор измерений, обозначающих диаметр трубы и толщину стенки трубы (график). По сравнению с размерами труб, измерение труб осуществляется по ВНЕШНЕМУ ДИАМЕТРУ, указанному в десятичных или дробных дюймах. В большинстве случаев трубы предлагаются в американских стандартных размерах, которые используются в трубах из алюминия, углеродистой стали и нержавеющей стали. Для размеров труб от 0,125 до 12 дюймов NPS означает номинальный внутренний диаметр. Для размеров более 12 дюймов NPS означает фактический внешний диаметр трубы.

    Для инженеров наиболее важной информацией о трубе является размер или внутренний диаметр, который используется для расчета размеров трубопровода. Увеличение графика или толщины стенки увеличивает механическую прочность трубы, позволяя ей выдерживать большее внутреннее давление.

    Графики посадки Alcobra следующие, в порядке увеличения толщины:

    • 10
    • 20
    • 30
    • 40
    • 80

    Н. Д.0223 И.Д. Нержавеющая сталь Алюминий
    0,405 40 0,068 0,269 T304/T316 60561
    0,405 80 0,095 0,215

    Н.Д. Щель # Стена И.Д. Нержавеющая сталь Алюминий
    0,54 40 0,088 0,364 T304/T316 60571 9061
    0,54 80 0,119 0,302

    Н.Д. Шп. № Стена Внутр. Нержавеющая сталь Алюминий
    0,675 40 0,091 0,493 T304/T316 60561
    0,675 80 0,126 0,423

    Н. Д. Щ № Стена Внутр. Нержавеющая сталь Алюминий
    0,84 40 0,109 0,622 T304/T316 6039/6061/6061
    0,84 80 0,147 0,546 T304/T316 6061

    Н.Д. Sch # Стена Внутр. Нержавеющая сталь Алюминий
    1,05 40 0,0113 0,824 T304 6061/60563
    1,05 80 0,154 0,742 T304/T316 6061
    160 0,218 0,612
    XXHY 0,308 0,434

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    1,315 0,083 1,149
    1,315 0,095 1,125
    1,315 10 0,109 1,097
    1,315 0,125 1,065
    1.315 40 0.133 1.049 T304/T316 6061/6063
    1,315 80 0,179 0,957 Т304 6061
    1,315 XXHY 0,358 0,599

    Н.Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    1,66 5 0,065 1,53
    1,66 0,095 1,47
    1,66 10 0,109 1,442
    1,66 0,125 1,41
    1,66 40 0,14 1,38 T304/T316 6061/6063
    1,66 80 0,191 1,278 6061
    1,66 160 0,25 1,16
    1,66 XXHY 0,382 0,896

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    1,9 5 0,065 1,774
    1,9 10 0,109 1,682
    1,9 0,125 1,65
    1,9 40 0,145 1,61 T304 6061/6063
    1,9 80 0,2 1,5 Т304 6061
    1,9 160 0,281 1,338
    1,9 XXHY 0,4 ​​ 1,1

    Н.Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    2,375 5 0,065 2,245
    2,375 10 0,109 2,157 T304
    2,375 40 0,154 2,067 T304 6061/6063
    2,375 80 0,218 1,939 T304/T316 6061
    2,375 160 0,343 1,687
    2,375 XXHY 0,436 1,5

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    2,875 5 0,083 2,709
    2,875 10 0,12 2,635
    2,875 0,156 2,563
    2,875 40 0,203 2,469 T304/T316 6061/6063
    2,875 0,25 2,375
    2,875 80 0,276 2,323 Т304 6061
    2,875 160 0,375 2,125
    2,875 XXHY 0,552 1,771

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    3,5 5 0,078 3,344
    3,5 10 0,120 3,26 T304
    3,5 0,188 3,124
    3,5 40 0,216 3,068 T304/T316 6061/6063
    3,5 0,281 2,938
    3,5 80 0,3 2,9 6061
    3,5 160 0,437 2,624
    3,5 XXHY 0,6 2,3

    Н.Д. Ш № Стена Внутр. Нержавеющая сталь Алюминий
    4 5 0,083 3,834
    4 10 0,12 3,76 T304
    4 40 0,226 3,548 T304/T316 6061/6063
    4 0,25 3,5
    4 80 0,318 3,364 6061
    4 XXHY 0,636 2,728

    Н.Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    4,5 5 0,083 4,334
    4,5 10 0,12 4,26 T304
    4,5 0,203 4,094
    4,5 40 0,237 4,026 T304/T316 6061
    4,5 60 0,281 3,938
    4,5 0,312 3,876
    4,5 80 0,337 3,826 Т304 6061
    4,5 120 0,438 3,624
    4,5 160 0,531 3,438
    4,5 XXHY 0,674 3,152

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    5,563 5 0,109 5,345
    5,563 10 0,134 5,313
    5,563 40 0,258 5,047 T304/T316 6061/6063
    5,563 0,312
    		4,939
    5,563 80 0,375
    		4,813
    5,563 120 0,5 4,563
    5,563 160 0,625 4,313
    5,563 XXHY 0,75 4,06

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    6,625 0,094 6,437
    6,625 5 0,109 6,407
    6,625 10 0,134 6,357
    6,625 0,141 6,343
    6,625 0,25 6,125
    6,625 40 0,28 6,065 T304/T316 6061/6063
    6,625 0,344 5,937
    6,625 80 0,432 5,761 T304/T316 6061/6063
    6,625 0,5 5,625
    6,625 120 0,562 5. 501
    6,625 0,625 5,375
    6,625 160 0,719 5,187
    6,625 XXHY 0,864
    		4,897
    6,625 1,125 4,375

    Н.Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    8,625 5 0,109
    		8,407
    8,625 0,12 8,385
    8,625 0,141 8,343
    8,625 10 0,148 8,329
    8,625 20 0,25
    		8,125
    8,625 30 0,277 8,071
    8,625 40 0,322 7,981 6061
    8,625 0,375 7,875
    8,625 60 0,406 7,813
    8,625 0,438 7,749
    8,625 80 0,5 7,625
    8,625 0,562 7,501
    8,625 100 0,593 7,437
    8,625 120 0,719 7,187
    8,625 140 0,812 7,001
    8,625 XXHY 0,875 6,875
    8,625 160 0,906 6,813

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    10,75 5 0,134 10,48
    10,75 10 0,165 10,42
    10,75 0,188 10,374
    10,75 0,237 10,276
    10,75 20 0,25 10,25
    10,75 0,279
    		10,192
    10,75 30 0,307 10,136
    10,75 40 0,365 10,02
    10,75 0,375 10
    10,75 60 0,5 9,75
    10,75 0,562 9,626
    10,75 80 0,593 9,562
    10,75 0,625 9,5
    10,75 100 0,719 9,312
    10,75 0,812
    		9,126
    10,75 120 0,844 9,062
    10,75 140/XXHY 1 8,75
    10,75 160 1,125 8,5

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    12,75 0,172 12,406
    12,75 0,219 12,312
    12,75 20 0,25 12,25
    12,75 30 0,33 12,09
    12,75 0,344 12,062
    12,75 СТД 0,375 12
    12,75 40 0,406 11,938
    12,75 XHY 0,5 11,75
    12,75 60 0,562 11,626
    12,75 80 0,688 11,374
    12,75 0,75 11,25
    12,75 100 0,84 11,062
    12,75 120/XXHY 1 10,75
    12,75 140/XXHY 1,125 10,5
    12,75 160 1,312
    		10,126

    Н. Д. Sch # Стена Внутренний диаметр Нержавеющая сталь Алюминий
    14 0,237
    		13,526
    14 10 0,25 13,5
    14 0,281 13,438
    14 20 0,312 13,376
    14 0,344 13,312
    14 30 0,375 13,25
    14 40 0,438 13,124
    14 0,459
    		13,082
    14 XHY 0,5 13
    14 60 0,594 12,812
    14 80 0,75 12,5
    14 0,812 12,376
    14 100 0,938 12,124
    14 120 1,094 11,812
    14 140/XXHY 1,25 11,5
    14 160 1.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
