Мачтовая трансформаторная подстанция типовой проект

Мачтовая трансформаторная подстанция типовой проект – электроустанавка мощностью от 25 до 250 кВа, предназначенная для использования на сельскохозяйственных и других небольших объектах. Мачтовые подстанции отличаются установкой снаружи сооружения, они предназначены для приема электроэнергии от центральных опор линии электроснабжения, преобразования энергии и дальнейшей ее передачи на объекты.

Пример проекта наружного электроснабжения

Такое оборудование может быть использовано только в регионах, где в течение года температура не опускается ниже -45 градусов и не поднимается выше 40 градусов. Принцип работы такого устройства и его назначения во многом схож со столбовой трансформаторной подстанцией типового проекта.

Мачтовые подстанции подключаются через воздушные линии от опор электроэнергии. Передача электричества от подстанции потребителям может осуществляться как через воздушную, так и через кабельную линию. Такие электроустановки представляют собой сборные конструкции, включающие в себя множество составных элементов, располагаемых в отдельных участках трансформаторных шкафов. Обязательные для трансформаторной подстанции такого типа распределительные приборы для высшего и низшего напряжения размещаются в различных шкафах. В зависимости от типа и конструкции подстанции, в одном из шкафов может быть установлено средство учета расхода электрической энергии, проще говоря – электрический счетчик.

Преимущества мачтовых трансформаторных подстанций

Мачтовые подстанции всегда оснащаются специальными электрическими и механическими блокираторами, которые необходимы для безопасности обслуживающего персонала. В устройстве предусмотрены необходимые устройства, обеспечивающие защиту от коротких замыканий и перегрева отдельных элементов электроустановки.

Среди основных достоинств такого оборудования обычно выделяют:

– безопасность для человека и окружающей среды;

– простота монтажных работ;

– краткий срок необходимых пусконаладочных работ;

– удобный демонтаж и возможность смены места установки;

– защита от осадков, пыли и других условий, способных негативно сказаться на работе электрической системы;

– широкий модельный ряд и возможности по индивидуальной комплектации необходимым дополнительным оборудованием.

На рисунке ниже представлен пример мачтовой трансформаторной подстанции, с указанием размеров и основных элементов конструкции.

На рисунке обозначены:

Высоковольтный шкаф (для приема высшего напряжения).
Трансформатор.
Низковольтный или шкаф приема низшего напряжения.
Кронштейн, предназначенный для размещения изоляторов.
Разрядник высокого напряжения.
Проходной изолятор.
Трансформатор.
Швеллеры.
Пасынки.
Шкаф с предохранителями.

Шкаф с автоматами.

На рисунке ниже представлена типовая схема МТП.

Конструкция мачтовой подстанции

Рассматривая основные конструктивные особенности трансформаторной подстанции мачтового типа, можно выделить несколько наиболее важных ее элементов, а именно – высоковольтный и низковольтный шкаф, предназначенные для приема и распределения высшего и низшего напряжения соответственно, а также силовой трансформатор, тип и мощность которого выбираются в соответствии с индивидуальными особенностями объекта.

Все три основных элемента трансформаторной подстанции размещаются на одной стойке, что значительно упрощает монтаж, требующий подготовку только одного основания.

Распределитель высшего напряжения – это небольшой шкаф с дверцей, в верхней части которого имеются высоковольтные изоляторы, необходимые для соединения электроустановки с линией центрального электроснабжения через воздушную линию. Там же размещаются ограничители, призванные обезопасить систему от перенапряжения. В самом верху шкафа размещена рама с проходными изоляторами, соединенными с предохранителями, которые устанавливаются внутри распределительного устройства. В нижней части шкафа предохранители через шины соединяются с высоковольтными выводами трансформатора.

Низковольтный шкаф, предназначенный для распределения низшего напряжения, выполняется в одном из двух возможных видов:

В шкафах мачтовой подстанции размещается все необходимое оборудование для защиты отдельных устройств электроустановки от перенапряжения, а также приборы защиты персонала, обслуживающего подстанцию. Кроме того, внутри одного из шкафов обязательно должен находиться счетчик учета потребляемой мощности и ограничители.

Трансформаторная мачтовая подстанция транспортируется в разобранном виде, то есть, шкафы, трансформатор, другое оборудование, необходимое для работы электроустановки, перевозится отдельно и собирается в единую систему в непосредственной близости от объекта. Стоимость установки подстанции вы можете узнать в прайсе на электромонтажные работы.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Поделитесь ссылкой

Дата публикации: 07.11.2014

energy-systems.ru

КТПС. КТП столбового типа. Классификация, внешний вид и габаритные размеры.

Столбовые трансформаторные подстанции мощностью 16 – 250 кВА исполняются в виде конструкции, содержащей низковольтный шкаф и платформу для установки силового трансформатора, а также кронштейнов для установки высоковольтных предохранителей, разрядников и разъединителя с приводом.

Составные части КТПС:

Высоковольтные предохранители;
Разрядники;
Шкаф РУНН;
Силовой трансформатор.

Провода, выходящие из шкафа РУНН и служащие для присоединения к воздушным линиям 0,4 кВ и к силовому трансформатору со стороны НН, прокладываются в трубах, закрепленных на опоре.

На задней стенке шкафа РУНН и на баке трансформатора приварены пластины, предназначенные для присоединения к заземляющему устройству.

Конструкция столбовых трансформаторных подстанции предусматривает установку рубильников на отходящих фидерах 0,4 кВ с дугогасительными камерами для возможности отключения токов нагрузки. Рукоятки указанных рубильников выводятся на боковую стенку РУНН.

КТПС подключается к ЛЭП 6-10 кВ посредством разъединителя, который устанавливается на ближайшей от КТПС опоре ЛЭП, либо непосредственно на одной опоре с КТПС.

Сертификаты соответствия столбовой КТП:

Структура условного обозначения КТПС:

Пример обозначения:

Столбовая трансформаторная подстанция одноопорного исполнения с силовым трансформатором мощностью 160 кВА, напряжением на стороне ВН 6 кВ, напряжением на стороне НН 0,4 кВ, с воздушным высоковольтным вводом и кабельным низковольтным выводом. Климатическое исполнение умеренное, наружной установки.

КТПС-160/6/0,4-У1-ВК, ТУ 3414-006-43229919-2014

Внешний вид и габаритные размеры КТПС:

Основные параметры КТПС:

Наименование параметра	Значение параметра
Количество опор	Одноопорные	Двухопорные
Ввод на стороне ВН	Воздушный
Вывод на стороне НН	Воздушный, кабельный
Тип трансформатора	ТМГ16, ТМГ25, ТМГ40, ТМГ63	ТМГ16, ТМГ25, ТМГ40, ТМГ63, ТМГ100, МГ160, ТМГ250
Первичное напряжение, кВ	6 или 10
Вторичное напряжение, кВ	0,4
Схема соединения обмоток	“звезда-звезда с нулем”
Климатическое исполнение	У1, УХЛ1
Степень защиты	IP20 по ГОСТ 14254-96

Технические требования

КТП соответствуют требованиям технических условий ТУ 3414-006-43229919-2014 и комплекта конструкторской документации.

Материалы и комплектующие изделия, применяемые для изготовления КТП, приняты техническим контролем и соответствуют действующим стандартам и техническим условиям.

promenergozao.ru

Столбовая двухопорная

1. Введение.
Мачтовая трансформаторная подстанция предназначена для приема электрической
энергии трехфазного переменного тока напряжением 6 (10) кВ промышленной частоты,

преобразования ее и питания потребителей небольшой мощности.

2. Условия эксплуатации.
– категория исполнения по ГОСТ 15150-69-У1;
– высота над уровнем моря – не более 1000м;
– температура окружающего воздуха от -45С до +40С
– степень загрязненности атмосферы согласно РД.34.51.101-90-I-III;
– внешняя изоляция по ГОСТ 9920-75-категория – А;
– район по ветру и гололеду – I-III.

3. Технические данные.
– мощность силового трансформатора, кВА              40,63,100,160,250*;
– номинальное напряжение на стороне НН, кВ             0,4;
– номинальное напряжение на стороне ВН, кВ             10;
– номинальный (расчетный) ток на стороне НН, А        400*
– ток термической стойкости в течении 3сек (основные цепи
и 1сек ножи заземления на стороне 10кВ, кА               6,3*
– уровень изоляции по ГОСТ 1516.1-76                       нормальная изоляция;

– уровень внешней изоляции                                  нормальная категория “А”;
– способ выполнения нейтрали ВН                           изолированная
                                       НН                           глухозаземленная;*

* – параметр может меняться исходя из требований заказчика.

4. Схема электрических соединений.
На стороне высокого напряжения трансформатор присоединяется к высоковольтной линии
по тупиковой схеме через разъединитель и предохранители.
На стороне низкого напряжения схема определяется заказчиком.

5. Конструкция.

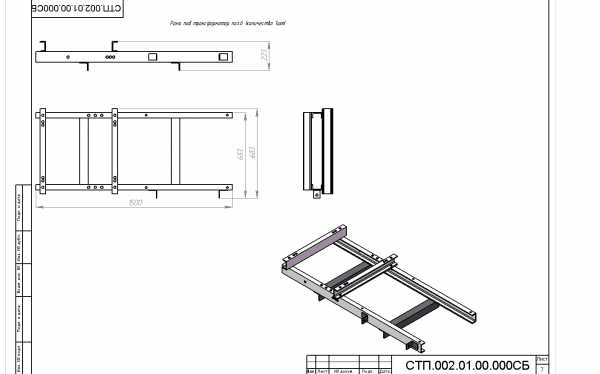

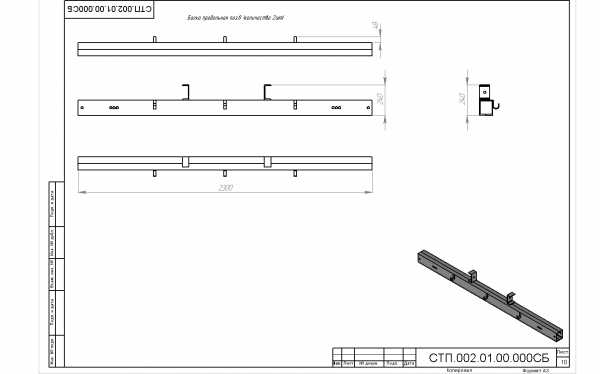

Мачтовая ТП 6(10)/0,4 кВ монтируется на двух железобетонных стойках ВЛ 6(10) кВ
типа СВ 105 (или 110) с применением металлических конструкций. На опоре МТП устанавливаются:
силовой трансформатор, предохранители, вентильные разрядники (либо ОПН), низковольтный

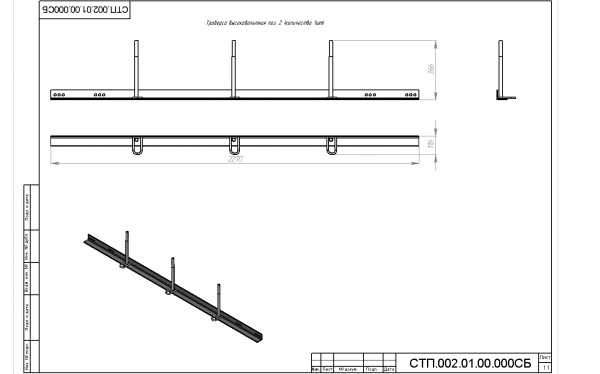

распределительный шкаф, траверсы с изоляторами для подключения линий 6(10) и 0,4 кВ.

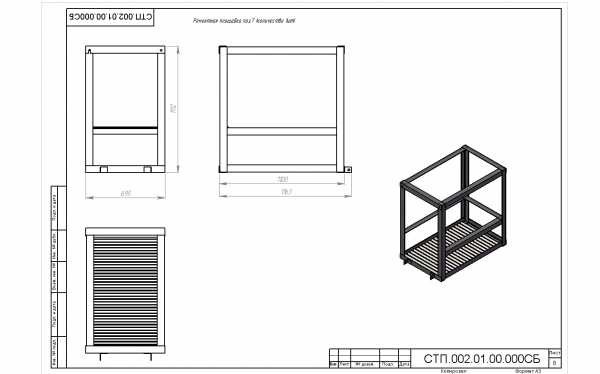

Для обслуживания оборудования 6(10) кВ (предохранителей и трансформатора)
предусмотрена ремонтная площадка с лестницей.
Шкаф РУ 0,4кВ устанавливается на стойке, на высоте удобной для обслуживания (1,2м от
уровня земли).
Выводы от силового трансформатора и ввод линии 0,4 кВ из шкафа РУ соединяются
кабельной(-ыми) перемычкой (-ами) крепящейся к опоре с помощью хомутов.
Высоковольтный разъединитель устанавливается отдельно на концевой опоре ВЛ 6(10) кВ.
ТП имеет следующие механические блокировки:
– блокировка привода главных ножей разъединителя 6(10) кВ с приводом заземляющих ножей,
не допускающая включение главных ножей при включенных ножах заземления и наоборот.
Закрепление в грунте ж/б стоек ТП 6(10)/0,4кВ, а также концевой опоры с разъединителем
6(10)кВ, должно осуществляться аналогично закреплению стоек опор проектируемой для данного
проекта ВЛ 6(10)кВ.

6. Заземление и грозозащита.
Заземляющее устройство выполняется общим для ТП и разъединителя 6(10)кВ (на концевой
опоре). Сопротивление заземляющего устройства принимается в соответствии с ПУЭ и должно
быть не более 10 Ом (при условии, что к ТП присоединено две и более ВЛ 0,4кВ и удельное
сопротиление грунта составляет не более 100 Ом*м).
Заземлению подлежат нейтрали и корпус трансформатора, разрядники (либо ОПН), а также
все другие металлические части, которые могут оказаться под напряжением изоляции.
Защита от перенапряжений осуществляется вентильными разрядниками(либо ОПН),
установленных на вводе 6(10) кВ(по требованию заказчика возможна установка на стороне 0,4кВ).
