Трубопроводная арматура. Классификация ─ виды, типы, разновидности

Каталог трубопроводной арматуры АРМАТЭК

Мир трубопроводной арматуры огромен и разнообразен, и при первом знакомстве может показаться хаотичным и малопонятным.

Но если разобраться в принципах его классификации, предложенной в нормативных документах, он станет хорошо структурированным и упорядоченным. Классификация ─ очень удобный и полезный инструмент, отводящий каждому изделию свое место и позиционирующий его относительно других изделий, задач, которые он должен решать, принципиального устройства, особенностей конструктивного исполнения, использованных в нем материалов и т.д.

Применительно к трубопроводной арматуре можно говорить о двух основных принципах классификации ─ видах и типах трубопроводной арматуры.

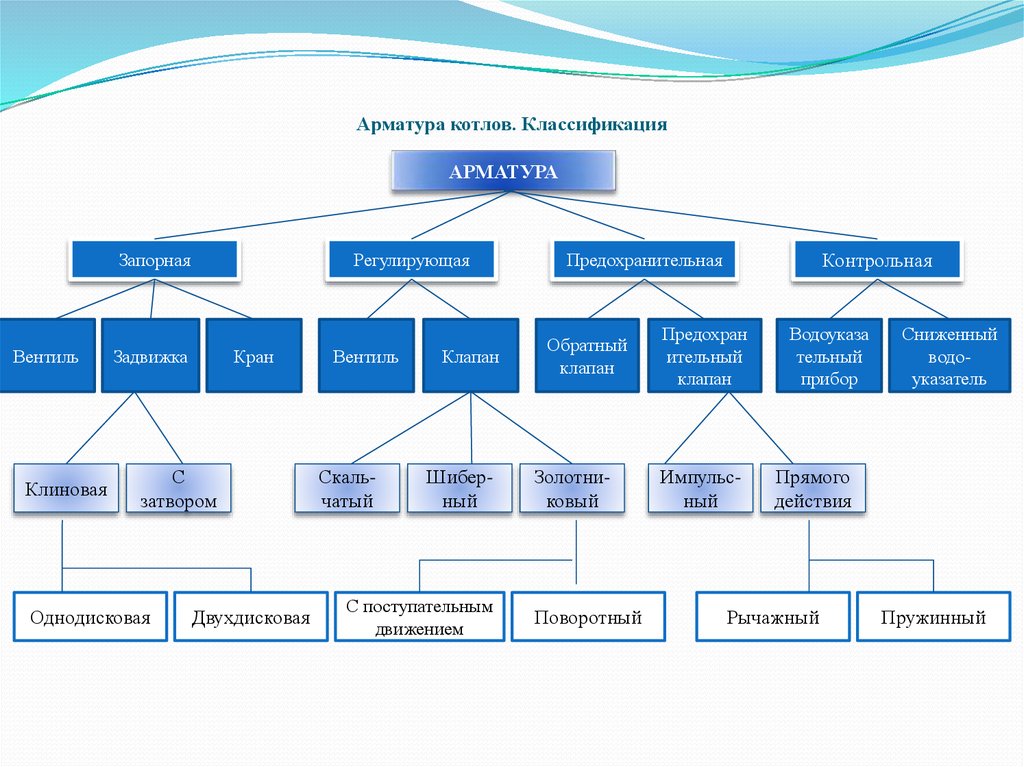

Виды трубопроводной арматуры

Своего рода водоразделом между различными видами арматуры является ее функциональное назначение, в зависимости от которого она распадается на несколько крупных сегментов: запорная, обратная, предохранительная, распределительно – смесительная, регулирующая, отключающая.

***

Запорная арматура является одним из наиболее распространенных и востребованных видов трубопроводной арматуры. Благодаря ее использованию, удаётся той или иной степенью герметичности полностью перекрывать поток рабочей среды. Поэтому герметичность и ресурс герметичности служат базовыми показателями функциональности и качества запорной трубопроводной арматуры.

Применительно к запорной арматуре говорят о двух состояниях – «открыто» и «закрыто». Промежуточное положение рабочего органа может не предусматриваться.

Сфера ее применения чрезвычайно широка и охватывает морской транспорт, глубоководные аппараты, авиационную и космическую технику, атомную энергетику и, конечно же, кровеносные сосуды российской экономики – магистральные нефте- и газопроводы.

Современный трубопровод представляет собой сложный комплекс инженерных сооружений, любые сбои в работе которых, чреватые нарушением нормального хода технологического процесса, могут привести к тяжелейшим экономическим и экологическим последствиям.

Повсеместное распространение запорной арматуры ярко иллюстрирует тот факт, что по умолчанию слова «запорный», «запорная» в сочетании с типом (подробнее о типах будет сказано ниже) арматуры не применяют. Например, не говорят «запорная задвижка», хотя именно задвижки являются самым распространенным типом запорной арматуры.

***

Обратная арматура (называть ее арматура обратного действия не рекомендуется) служит для автоматического предотвращения обратного потока рабочей среды.

***

Задача предохранительной арматуры ─ защитить оборудование от аварийного превышения давления или иных параметров рабочей среды посредством автоматического сброса ее избытка. Пожалуй, одним из самых ярких примеров предохранительной арматуры является предохранительный клапан, установленный на паровом котле. Предохранительная арматура вносит весомый вклад в обеспечение безотказной работы и общей надежности систем трубопроводного транспорта, промышленных и энергетических установок. Она сводит на нет последствия выхода параметров рабочей среды за границы допустимого, по какой бы причине они не происходили: поломка оборудования, ошибка обслуживающего персонала, внутренние физические процессы или воздействие сторонних факторов.

***

С помощью распределительно-смесительной арматуры происходит распределение потока рабочей среды по определенным направлениям и его смешивание. Впрочем, возможно полное «разделение труда». В этом случае трубопроводная арматура, предназначенная только для распределения потока, называется распределительной, а только для его смешивания ─ смесительной.

***

Очень важное место в общей номенклатуре трубопроводной арматуры занимает регулирующая арматура, обеспечивающая точное и надежное регулирование параметров рабочей среды, без чего невозможна организация экономичных и безопасных технологических процессов и формирование сложных многокомпонентных производственных цепочек.

Регулирующая арматура в своем «чистом» виде и в комбинации с запорной обеспечивает условия нормального функционирования оборудования и его хорошую управляемость на самых ответственных объектах, включая АЭС. На фоне усложнения условий работы в электроэнергетике (повышение начальных параметров теплоносителей, рост единичной мощности энергетических установок) ее актуальность только возрастает.

***

Отключающая арматура (иногда ее называют защитной) предназначена для перекрытия потока рабочей среды при превышении заданной, непредусмотренной технологическим процессом, величины скорости его течения за счет изменения перепада давления на чувствительном элементе. Отличие от предохранительной трубопроводной арматуры в том, что поток не стравливается, а лишь отключается конкретный элемент.

К комбинированной относится арматура, сочетающая функции вышеупомянутых видов. Они носят «говорящие» названия, из которых следует, функции каких видов арматуры они совмещают. Например, запорно-регулирующая арматура (не рекомендуется называть запорно-дроссельная) или запорно-обратная арматура.

Невозвратно-запорная и невозвратно-управляемая арматура выполняют функцию обратной арматуры, в которой может быть осуществлено принудительное закрытие или ограничение хода запирающего элемента, а в невозвратно-управляющей ─ еще и ограничение его хода.

Типы трубопроводной арматуры

Основных типов арматуры еще меньше, чем видов ─ всего четыре: задвижка, клапан, кран, дисковый затвор. Принадлежность к каждому из них определяется конструктивными особенностями, выражающимися в направлении перемещения запирающего или регулирующего элемента относительно потока рабочей среды.

Тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно к оси потока рабочей среды, носит название задвижка.

Клапан (лучше не называть его вентилем из-за неоднозначности и расплывчатости этого термина) ─ тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды.

В кране запирающий (регулирующий) элемент, выполненный в форме тела вращения или его части, поворачивается вокруг собственной оси (этому может предшествовать возвратно-поступательное движение) произвольно расположенной по отношению к направлению потока рабочей среды.

В дисковом затворе имеющий форму диска запирающий (регулирующий) элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению потока рабочей среды.

Каждый из этих типов поддается более детальному структурированию. Так, задвижки в зависимости от конструкции седла и затвора бывают клиновыми и параллельными, с выдвижным или невыдвижным штоком (шпинделем).

Клапаны с затвором в форме тарелки называют тарельчатыми, а в виде конусной иглы ─ игольчатыми. Кроме того, клапаны могут быть односедельными и двухседельными.

Краны разделяют на конусные, цилиндрические, шаровые.

У каждого из перечисленных типов трубопроводной арматуры свои преимущества и недостатки, а в соответствии с ними – более и менее предпочтительные области применения.

Так, особенностью задвижек являются значительная строительная высота (размер от горизонтальной оси проходного сечения корпуса арматуры до верхнего торца шпинделя, штока или привода при полном открытии арматуры), малая строительная длина (линейный размер арматуры между наружными торцевыми плоскостями ее присоединительных частей к трубопроводу или оборудованию), малое гидравлическое сопротивление, большое усилие на привод затвора, достаточно неторопливое срабатывание, а при загрязненных жидкостях – износ поверхности седла. Задвижки гораздо лучше справляются с ролью запорной арматуры, нежели регулирующей.

В отличие от задвижек самый распространенный вид трубопроводной арматуры ─ клапаны ─ обладают малой строительной высотой, большой строительной длиной, быстрым срабатыванием, значительным гидравлическим сопротивлением, высокой герметичностью. Клапаны входят в конструкцию большинства регуляторов.

Краны, так же как и клапаны, имеют малую строительную высоту и быстрое срабатывание. И как задвижки ─ малую строительную длину.

У дискового затвора (от названия «заслонка» правильнее воздержаться) малые строительная высота, строительная длина, усилие на привод затвора, гидравлическое сопротивление и быстрое срабатывание.

Разновидности трубопроводной арматуры

Подобно тому, как в математике множества распадаются на подмножества, виды арматуры можно структурировать на разновидности.

Разновидности по назначению и области применения

Самое большое из этих «подмножеств» ─ разновидности по назначению и области применения.

В качестве классификационных признаков могут быть использованы особенности эксплуатации – вакуумная арматура, криогенная арматура; или особенности функционирования, например, отсечная арматура (запорная арматура с минимальным временем срабатывания). Основанием для разделения также являются: место установки (приемная арматура ─ обратная арматура, устанавливаемая на конце трубопровода перед насосом) и наличие дополнительных опций (арматура с обогревом).

Но наиболее весомая причина разделять трубопроводную арматуру на разновидности ─ ее назначение: контрольная арматура, противопомпажная арматура, редукционная арматура, спускная арматура, пробно-спускная арматура и т. д.

Области применения трубопроводной арматуры не могут не накладывать на нее особые требования. Арматура, используемая в газовом хозяйстве, должна быть герметичной в связи с высокой пожаро- и взрывоопасностью являющегося в данном случае рабочей средой ─ газа.

Трубопроводная арматура для нефтедобывающей и нефтеперерабатывающей отраслей из-за достаточно высокой химической агрессивности нефти должна обладать повышенной коррозионной стойкостью. Еще более агрессивная среда, включая концентрированные кислоты и щелочи, воздействует на трубопроводную арматуру, применяемую в химической промышленности.

Разновидности по присоединению к трубопроводу

По этому признаку арматуру разделяют на фланцевую, бесфланцевую, межфланцевую (т.е. бесфланцевую, устанавливаемую между фланцами трубопровода). Муфтовая арматура снаряжена присоединительными патрубками с внутренней резьбой. Арматура под приварку – патрубками для приварки к трубопроводу. Присоединительные патрубки есть и у штуцерной арматуры.

Разновидности по конструкции и формообразованию корпуса

Исходя из положения патрубков, можно говорить о проходной арматуре (присоединительные патрубки соосны или взаимно параллельны) или угловой арматуре (оси входного и выходного патрубков расположены перпендикулярно или не параллельно друг другу). Производится также арматура со смещенными осями патрубков.

Если площадь сечения проточной части меньше площади отверстия входного патрубка ─ это неполнопроходная арматура. Если примерно равна или больше ─ полнопроходная арматура.

По методу изготовления корпусных деталей выделяют арматуру литую, литосварную, литоштампосварную, штампосварную.

Разновидности по типу уплотнений

Арматура, у которой герметизация штока, шпинделя или иного подвижного элемента относительно окружающей среды обеспечивается сальниковым уплотнением, носит название сальниковая арматура.

Арматура, у которой для герметизации сальниковое уплотнение не применяется, называется бессальниковой арматурой. В этот разряд попадают сильфонная и мембранная арматура.

Алфавиты большинства языков мира содержат по несколько десятков букв. Но это не помешало им накопить сотни тысяч слов, с использованием которых написаны миллионы книг. Так и с трубопроводной арматурой – ее невероятное разнообразие складывается из сравнительно небольшого, измеряемого единицами, иногда десятками, количества классификационных единиц. И появилось оно не случайно, а в силу необходимости дать ответ на огромное количество вопросов, найти алгоритм решения большого числа задач.

Трубопроводной арматуре предъявляется столь широкий набор требований, что зачастую технические решения, с помощью которых можно добиться их выполнения, вступают в конфликт между собой, и появление большого числа разнообразных конструкций является одним из путей его преодоления. А классификация – лучший способ в этом разнообразии не потеряться.

Трубопроводная арматура классификация – Пермский трубопроводный завод ПТЗ

Пермский трубопроводный завод, ПТЗ Пермь, специализированное предприятие по производству промышленной трубопроводной арматуры из стали. Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками вещества в магистрали, за счет изменения проходного отверстия. Под управлением подразумевается регулировка количества рабочего вещества, перераспределение, смешивание потоков, сброс и полное отключение. Рабочее вещество может находиться в жидком или газообразном состоянии, в виде суспензии или порошка. Трубопроводная арматура классификация, типы, устройство, виды, назначение и особенности рассмотрены в этой статье.

Трубопроводная арматура за счет своей способности изменять внутреннее сечение трубопровода позволяет эффективно управлять потоками вещества в магистрали самых различных типов сред. Трубопроводная арматура, согласно требованиям ГОСТ 52720-2007, характеризуют на два основных параметра:

• условное давление Ру или PN
• условный проход Ду или DN

Условное давление, обозначаемое Ру или PN, характеризует такое значение данного параметра, при котором емкости или трубопроводы могут эксплуатироваться в течение определенного периода времени при условии, что температура рабочей среды составляет +20 градусов Цельсия. Классификация трубопроводной арматуры и номинальные значения данного параметра оговорены ГОСТ 26349-84.

• до 0,1 Па — применяется для установок получения сверхвысокого и высокого вакуума
• 0,1 Па — 0,1 МПа — для технологических трубопроводов, где образуется низкий и средний вакуум
• 0,25-1,6 МПа — для бытовых коммуникации с малым давлением среды
• 2,5-10 МПА — трубопроводы среднего давления
• 16-80 МПа — для трубопроводных систем под высоким давлением
• от 100 МПа — рукава и аппараты сверхвысокого давления

Значения условного прохода арматуры, который обозначается Ду или DN, характеризуют параметры элементов, входящих в состав трубопроводов.

Допустимые величины данного параметра оговариваются ГОСТ 28338-89.

ПТЗ выпускает продукцию со значением условного прохода: ду10, ду15, ду20, ду25, ду32, ду40, ду50, ду80, ду100, ду125, ду150, ду200, ду250, ду300, ду350, ду400, ду500, ду600, ду700, ду800, ду1000, ду1200, ду1300, ду1400, ду1500, ду1600

Трубопроводная арматура оперативно отгружается , в города: Пуровский, Екатеринбург, Ноябрьск, Тарко-Сале, Тюмень, Томск, Уфа, Нефтеюганск, Нефтекамск, Лянтор, Губкинский, Пермь, Урай, Пыть-Ях, Мегион, Салехард, Нижневартовск, Новый Уренгой, Надым, Излучинск, Радужный, Казань, Советский, Нягань, Когалым, Ханты-Мансийск, Муравленко и в другие города РФ, а так же, в ближнее зарубежье. Все элементы запорной арматуры проходят стендовые испытания на герметичность, прочность и давление.

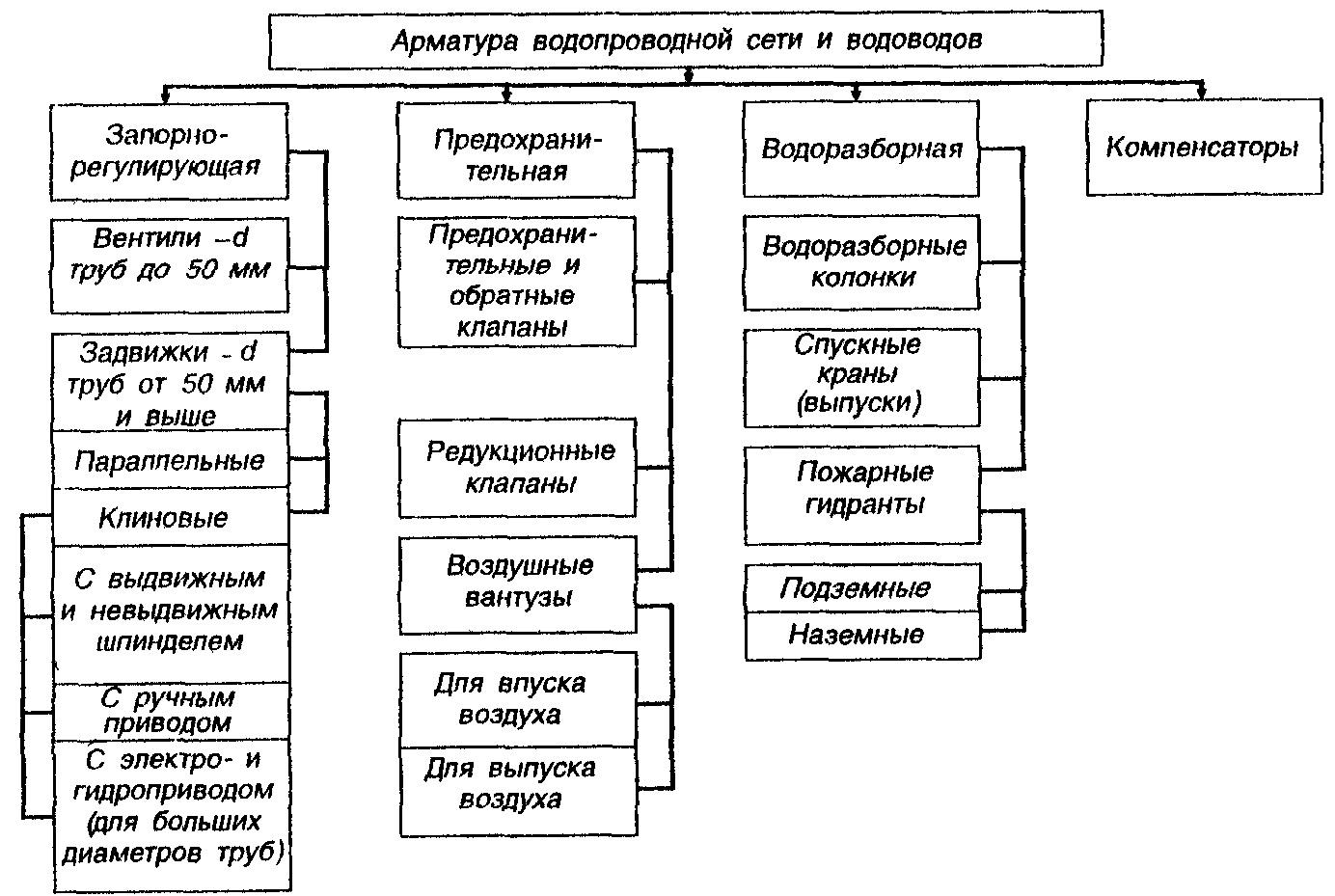

Трубопроводная арматура классификация производится по назначению: запорная, предохранительная, регулирующая, фазоразделительная, защитная, смесительно-распределительная, контрольная.

• Запорная арматура – представлена задвижками, заслонками, кранами и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
• Предохранительная арматура – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления рабочей среды выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.
• Регулирующая арматура – представлена саморегулирующимися клапанами, вентилями, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения давления, температуры, напора и расхода вещества в определенном агрегатном состоянии.
• Фазоразделительная арматура – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
• Защитная арматура – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
• Смесительно-распределительная арматура – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
• Контрольная арматура – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

По типу исполнения корпуса трубопроводная арматура классифицируется:

• проходной — применяются для монтажа в прямолинейных трубопроводах
• прямоточной — компактные устройства с малым гидравлическим сопротивлением и отсутствием зон застоя
• угловой — устанавливаются на стыке труб, расположенных перпендикулярно друг к другу
• смесительной — могут смешивать две жидкости, различающиеся по своим параметрам с целью стабилизации их температурных показателей, концентрации реагентов, разжижения одной из сред

В зависимости от конструктивных особенностей присоединительных патрубков трубопроводная арматура делится на

• фланцевую — присоединительные концы оснащены фланцами
• муфтовую — предназначена для трубопроводов малых и средних диаметров присоединительные концы муфтовых устройств оснащены внутренней резьбой. В них вворачиваются трубы с короткой резьбой на конце
• штуцерную — у присоединительных патрубков имеется наружная резьба
• цапковую — с быстроразъёмным соединением (наружной резьбой и буртиком) и уплотнительной прокладкой на конце патрубка
• приварную — патрубки соединяются с трубами, оборудованием или ёмкостью с помощью сварки.

По способу управления трубопроводная арматура классифицируется следующим образом

• автоматическая — управляется сигналами, поступающими в привод от приборов АСУ или под воздействием рабочей среды
• управляемая — арматура приводится в действие механическим приводом (вручную) или электромагнитным приводом дистанционно

По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная — герметиком является металлическая оболочка из нержавеющей стали, шланговая — герметиком является шланг, сальниковая — герметиком является сальниковый уплотнитель.

Трубопроводная арматура, у которой герметизация штока, шпинделя или иного подвижного элемента относительно окружающей среды обеспечивается сальниковым уплотнением, носит название сальниковая арматура.

Трубопроводная арматура, у которой для герметизации сальниковое уплотнение не применяется, называется бессальниковая арматура. В этот разряд попадают сильфонная и мембранная арматура.

трубопроводная арматура ГОСТы

Технические условия производства ТА регламентирует ГОСТ Р 55018-2012. Требования к основным параметрам трубопроводной арматуры указаны для

• задвижек — в ГОСТ 9698 и ГОСТ 28308
• запорных клапанов — в ГОСТ 9697 и ГОСТ 28291
• регулирующих — в ГОСТ 12893 и ГОСТ 23866
• шаровых и конусных кранов — в ГОСТ 9702
• арматуры предохранительного типа — в ГОСТ 31294
• дисковых затворов — в ГОСТ 12521
• обратных затворов и клапанов — в ГОСТ 27477, ГОСТ 22445 и ГОСТ 28289

Трубопроводная арматура классификация по области применения

• Промышленная трубопроводная арматура общего назначения используется в различных отраслях народного хозяйства. Изготавливается эта арматура серийно, в больших количествах и, предназначается для сред с часто применяемыми значениями давлений и температуры. Этой арматурой оснащаются паропроводы, водопроводы, городские газопроводы системы отопления и т.д.
• Промышленная трубопроводная арматура для особых условий работы предназначается для эксплуатации при относительно высоких давлениях и температурах, при низких температурах, на токсичных, коррозионных, радиоактивных, вязких, абразивных и сыпучих средах. К этой арматуре относится: энергетическая арматура, высоких энергетических параметров, коррозиестойкая, криогенная, фонтанная, арматура с обогревом, арматура для абразивных гидросмесей и для сыпучих материалов.
• Специальная арматура разрабатывается и изготавливается по отдельным заказам на основании особых технических требований. Часто такая арматура изготавливается, например, для экспериментальных или уникальных промышленных установок.
• Судовая арматура выпускается для работы в специфических условиях эксплуатации ее на судах речного и морского флота с учетом промышленных требований в отношении вибростойкости, минимальной массы, повышенной надежности, особых условий управления и эксплуатации.
• Сантехнической арматурой оснащаются различные бытовые устройства: ванные установки, газовые плиты, кухонные раковины и др. Сантехническая арматура изготавливается в больших количествах на специализированных предприятиях, имеет небольшие проходные диаметры и в своем большинстве управляется вручную, за исключением регуляторов давления и предохранительных клапанов для газа.

16 типов фитингов в водопроводной системе | Названия и изображения фитингов

от Civil Lead

Содержание

Что такое фитинги?

Фитинги для труб представляют собой соединители/соединители в водопроводной системе, которые помогают соединить одну трубу с другой того же или другого размера для увеличения ее длины или изменения направления потока.

Эти фитинги помогают соединять, уменьшать или отклонять поток подачи воды и бывают разных размеров, чтобы соответствовать соединяемой трубе.

Фитинги изготавливаются из различных материалов, таких как железо, латунь, медь, ПВХ и т. д. Доступно несколько фитингов для конкретных функций и целей.

Размеры трубных фитингов имеют важное значение, и существуют стандартные размеры, которым необходимо следовать. Максимальные фитинги содержат отверстия одинакового размера на каждом конце, но некоторые фитинги изготавливаются с отверстиями разного размера и функционируют как переход от одного размера трубы к другому.

Типы трубной арматуры и изображения

В водопроводных системах обычно используются следующие типы трубной арматуры.

• Elbow
• Tee
• Cross-Type
• Barb
• Nipple
• Double Tapped Bushing
• Adaptor
• Reducer
• Coupling
• Union
• Mechanical Sleeve
• Olet
• Valve
• Wye
• Заглушка
• Колпак

Колено

Колено имеет изгиб, напоминающий форму рычажного соединения между трубами для изменения направления потока. Он бывает под разными углами: 22,5°, 45° и 9°.0°.

Стандартное колено подходит для труб одинакового размера, а переходное колено используется при соединении труб разных размеров.

Состоит из различных материалов и обычно имеет концы с внутренней резьбой. Для их крепления также можно использовать стыковую или раструбную сварку.

Тройник

Как следует из названия, он имеет форму заглавной буквы «Т». Тройник имеет вход и выход. Он бывает разных размеров и должен быть прочнее крестовины.

Тройник-переходник подходит для системы отопления, использующей воду. Он имеет маркировку направления и требует идеальной установки для работы системы.

Крестовина

Крестовина имеет четыре отверстия во всех направлениях на концах и может соединять четыре трубы. Он поставляется с тремя выходами и одним входом или с одним выходом и тремя входами. Обеспечивается при смыкании четырех труб в одном месте.

Так как он имеет четыре точки соединения для четырех труб, он выдерживает большую нагрузку, чем другие фитинги. Обычно его делают более прочным, чем другую фурнитуру. Обычно используется для спринклерной системы пожаротушения.

Зазубрина

Зазубрина помогает присоединить шланг к трубе. Как правило, на одном конце это штырь, а на другом конце – трубка с зазубринами, ребристая и сужающаяся к конусу.

Для надежной фиксации он также может содержать зажим. Он сделан из латуни, если по нему идет горячая вода, и из пластика, если по нему идет холодная вода.

Ниппель

Ниппель — это короткий фитинг, который соединяет два фитинга, а не две трубы. Как правило, это мужчина и бывает разных размеров.

Ниппель — это небольшой, но важный фитинг в водопроводной системе, изготовленный из латуни, меди, стали и ХПВХ. Закрытый ниппель имеет непрерывную резьбу.

Втулка с двойной резьбой

Это тип ниппеля с резьбой внутри и снаружи. Поскольку центральное отверстие имеет резьбу (нарезку) изнутри и снаружи, поэтому оно называется двойным.

Это разновидность переходника, но он не обладает такой гибкостью, как переходник. Обычно это идет с женским концом.

Адаптер

Адаптер помогает превратить гладкий конец трубы в резьбовой конец с наружной или внутренней резьбой. Он соединяет трубы разных типов и может преобразовать трубу в охватываемую или охватываемую.

Как правило, переходники используются для труб из ПВХ или меди. Переходник с наружной резьбой имеет наружную резьбу, а переходник с внутренней резьбой — внутреннюю резьбу. Это один конец без резьбы, оставленный для сварки, пайки или приклеенный к трубе.

Переходник

Как видно из названия, он уменьшает расход от высокого до низкого за счет уменьшения размера трубы. Он бывает двух типов: концентрический редуктор и эксцентриковый редуктор.

Существует два типа переходников. Один представляет собой концентрический редуктор, имеющий конусообразную форму с постепенным уменьшением вокруг трубы. Но из-за своей конической формы в нем может скапливаться воздух, что приводит к кавитации.

Второй заключается в том, что эксцентриковый переходник имеет одну грань, параллельную соединительной трубе, благодаря чему отсутствует возможность скопления воздуха.

Муфта

Муфта помогает соединить две трубы одинакового диаметра и одного типа. Также полезно восстановить протекающие или сломанные трубы.

Компрессионное соединение представляет собой стандартное соединение между двумя трубами, предотвращающее утечку с помощью резиновых уплотнений или прокладок с обеих сторон или при помощи клея.

Муфта скольжения или ремонтная муфта более удобна в установке, имеет две трубы, вставленные одна в другую, а внутренняя труба может перемещаться на некоторое расстояние. Он подходит для фиксации определенных отрезков поврежденных труб.

Муфта

Муфта — это тип фитинга, который работает аналогично муфте, но мы не можем снять муфту после установки. Хотя мы можем удалить объединение, когда это необходимо.

Муфта имеет гайку с наружной и внутренней резьбой. Это также полезно для обслуживания и ремонта трубы.

Механическая муфта

Механическая муфта представляет собой тип муфты, которая соединяет трубы с помощью винтов или других средств, упрощающих установку.

Состоит из металлического кожуха, внутрь которого вставлена ​​резина, с наружной стороны имеет зажимы из нержавеющей стали.

Когда мы затягиваем внешний хомут, тугое уплотнение формируется из-за сжатия внутренней резины. Он подходит для труднодоступных мест, потому что он немного гибкий и может компенсировать незначительные смещения.

Olet

Olet — это небольшой фитинг, который полезен, когда фитинг стандартного размера не подходит для наших нужд.

Когда размер входной трубы больше, чем выходной трубы в Т-образной секции, используется олет. Различные типы olets доступны согласно требованию. Основные типы олета следующие.

1. Фланцевое отверстие.
2. Sweepolet
3. Боковая головка
4. Ниппельная втулка
5. Коленчатая втулка
6. Резьбовая втулка
7. Под сварку внахлест
8. Под сварку встык

Клапан

Клапаны являются важным элементом водопроводной системы и предназначены для остановки или регулирования потока жидкости на ее пути.

Доступны различные типы клапанов в зависимости от их применения, включая дросселирующие, обратные и запорные.

Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в стоках. Он также известен как обратные клапаны 9.0008 .

Запорный клапан является важной частью водопроводной системы, которая помогает в обслуживании или ремонте системы. Этот клапан остается либо открытым, либо закрытым все время. Поскольку этот клапан может потребоваться в аварийной ситуации, его следует время от времени проверять, чтобы узнать, работает он или нет.

Дроссельный клапан помогает контролировать количество и давление жидкости. Поскольку его механизм испытывает нагрузки, он изнашивается раньше, чем другие клапаны. Как правило, он устанавливается рядом с запорным клапаном.

Ниже приведены некоторые основные типы клапанов и их использование.

• Задвижка, шаровой кран и пробковый клапан — только для изоляции
• Запорный клапан — для дросселирования
• Обратный или обратный клапан — для остановки обратного потока
• Дисковый затвор — для изоляции и дросселирования изоляция и дросселирование

Звезда

Звезда имеет форму буквы «Y». Используется для соединения трех труб. Этот фитинг позволяет трубам изменять свою высоту и помогает разветвляться на новую линию и слив.

Такой же, как Т-образный фитинг, но имеет более сглаженный угол, что помогает уменьшить турбулентность и трение в жидкости. Чаще всего этот фитинг предназначен для соединения вертикальной дренажной трубы с горизонтальной.

Заглушка

Заглушка — это короткий, но необходимый фитинг водопроводной системы, который помогает закрывать отверстия для труб во время проверки и ремонта. Как правило, заглушки имеют наружную резьбу.

Крышка

Крышка похожа на заглушку, но с той лишь разницей, что у крышки внутренняя резьба, а у заглушки наружная. И крышка, и заглушка играют одинаковую роль. Крышка изготавливается из различных материалов, таких как пластик, резина, сталь, медь и т. д.

Надеюсь, теперь вы знаете, как называются различные типы фитингов и как их использовать.

Спасибо!

Также, прочитайте

Сантехника – цель, 15 типов сантехнических ловушек

Типы канализационных систем – комбинированные, отдельные, отдельные

9007 Стандартные. В жилом доме

Стандартный размер двери, стандартный размер дверной рамы

Парапетная стена – назначение, типы и использование

Что такое фитинги для труб | Типы фитингов для труб

Важный момент

1

Что такое фитинги для труб?

Фитинги для трубопроводов — это процесс, при котором мы отклоняем поток воды с помощью компонентов трубопровода, таких как тройники, колена и т. д. В фитингах для трубопроводов мы изменяем размеры труб, используя переходные тройники, переходники и т. д.

Здесь мы используем муфта для подключения потока воды и заглушки для остановки воды.

Также читайте: Парковка в Индии | Что такое парковка | Средний размер парковочного места

Типы трубной арматуры

Доступны различные типы соединений, т.е.

1. Крестовины, тройники, тройники и угловые фитинги
   • Тройник и тройник
   • Крестовины
   • Колено
2. Переходник, втулка, муфта и соединительные фитинги
   • Муфта и переходник
   • Втулочные фитинги
   • Соединительные фитинги
3. Фланцевые и запорные фитинги
   • Фитинги ловушек
   • Фланцевые фитинги
4. Заглушка, крышка, ниппельные фитинги
   • Колпачковые фитинги
   • Штекерные фитинги
   • Ниппельные фитинги

1.

Крестовины, тройники, тройники и угловые фитинги

Перечень крестовин, тройников, тройников и коленчатых фитингов приведен ниже.

1.1. Тройник и тройник

Этот тип соединения используется для соединения трех труб. Здесь есть один вход и два выхода, они доступны в изгибе на 90 градусов, который имеет форму английской буквы «Т».

Используется для разделения потока воды на две части или объединения двух потоков воды в один. Форма Wye похожа на английскую букву «Y», которая в основном представляет собой изгиб под углом 45 градусов и используется в дренажных системах. Звезда имеет два входа и один выход. Боковая труба звезды используется для выпуска канализационных газов вверх.

1.2 Поперечные фитинги

Этот тип фитинга имеет четыре отверстия и здесь используется как три входа и один выход или три выхода и один вход. Он обычно используется в спринклерных системах или системах орошения.

1. 3 Коленчатые фитинги

Эти фитинги имеют одно отверстие и различные изгибы на 90 градусов, 45 градусов, 60 градусов и 22,5 градуса. Угловой фитинг используется для предотвращения препятствий на пути трубопровода.

См. также: Инструменты для бетонных работ на строительных площадках

2. Переходник, втулка, муфта и соединительные фитинги

Перечень переходников, втулок, муфт и соединительных фитингов приведен ниже.

2.1 Муфта и переходник

Муфта используется для соединения двух труб, которые надеваются на нее и соединяются постоянно. Обычно используется для соединения большой трубы с маленькой. Адаптеры подключаются, когда есть разные типы труб, например, одна – обычная труба, а другая – труба с резьбой.

2.2 Втулочные фитинги

Втулка используется для уменьшения диаметра фитинга трубы, так как его входное отверстие большое, а выходное маленькое; вот почему он называется втулкой редуктора.

2.3 Соединительные фитинги

Муфты соединяют две одинаковые трубы с помощью колец с резьбой или гаек. Мы можем легко разъединить соединение, ослабив кольца или гайки, что невозможно в муфте.

Также прочтите: Ручное измерение уровня | Что такое уровень сайта | Как пользоваться ручным уровнем | Оценка расстояния с помощью зрения Уровень

3. Фланец и фитинги

Перечень фланцев и фитингов конденсатоотводчика приведен ниже.

3.1 Фитинги сифона

Сифон представляет собой горизонтальное колено, которое встраивается в дренажную систему кухни или ванной комнаты. Форма ловушек, как правило, П-образная и П-образная. Сифоны содержат воду, которая используется в качестве барьера, препятствующего проникновению канализационных газов.

3.2 Фланцевые фитинги

Фланцевые фитинги представляют собой плоские фитинги, которые используются для уплотнения с помощью зажимов или болтов. Это используется через стены, полы, потолки и т. д.

Также прочтите: Определение периода разработки | Зачем предоставляется период проектирования | Факторы, влияющие на период проектирования | Значения расчетного периода

4. Заглушки, крышки, ниппельные фитинги

Перечень заглушек, крышек, ниппелей приведен ниже.

4.1 Колпачковые фитинги

Обычно используются для остановки потока протекающих материалов. Это временно используется для остановки, когда сантехнические работы продолжаются.

4.2 Заглушки

Дополнительные настройки используются в конце канала. Заглушка подходит только для трубы с резьбой.

4.3 Ниппельные фитинги

Это небольшой участок с наружной резьбой, который соединяется с двумя внутренними резьбами.

Различные типы трубных фитингов в сантехнике Viedo.

Переходные фитинги.

Трубный фитинг тройникового типа.

Крестовый тип.

Муфта.

союзов.

Адаптеры.

Олет.

Как купить трубную арматуру?

Размеры соответствуют номинальному размеру трубы или внутреннему диаметру. Если вы купите резьбу 1/2 дюйма и измерите диаметр, она будет иметь размер более 1 дюйма, потому что она предназначена для номинального фитинга трубы. Размер охватывающего фитинга должен быть таким же большим, как и охватываемого, чтобы обеспечить правильную посадку.

U-образный изгиб раковины

Для предотвращения попадания канализационных газов в жилое помещение. Изгиб трубы, известный как ловушка, обеспечивает наличие водяного затвора, отделяющего канализационную систему от внутренней части вашего дома.

Сантехнические соединения

• Резьбовое соединение.
• Паяное соединение.
• Паяное соединение.
• Сварное соединение (сварка встык, сварка враструб)
• Фланцевое соединение.
• Компрессионное соединение.
• Соединение с пазами.

Резьба NPTF

Коническая трубная резьба национального стандарта США (NPTF), также называемая сухим уплотнением, коническая трубная резьба американского национального стандарта, определяемая asme b1. 20.3, предназначен для обеспечения более герметичного уплотнения без использования ленты из тефлона (часто называемой популярной торговой маркой «тефлон») или другого герметизирующего состава.

Муфта для трубы

Муфта — это фитинг, который просто надевается на конец трубы. 1-дюймовый раструб подходит к 1-дюймовой трубе. Они чрезвычайно распространены. Многие муфты из ПВХ имеют раструбные концы. Втулка помещается внутри раструба, поэтому она такого же размера, как обычная труба.

Переходник для сантехники

Переходник уменьшает размер трубы с большего диаметра на меньший (внутренний диаметр). В качестве альтернативы переходник может относиться к любому фитингу, который вызывает изменение диаметра трубы.
