Двутавровые балки: виды, сфера применения, плюсы и минусы

Оглавление

• Виды двутавровых балок
• Методы изготовления двутавровых балок
• Преимущества и недостатки двутавровых балок
• Сфера применения двутавровых балок
• Основные параметры выбора

Двутавровая балка – один из наиболее распространенных видов фасонного металлопроката. Она представляет собой металлический профиль с сечением в виде буквы «Н». Он активно используется в различных направлениях промышленного и гражданского строительства, может применяться при установке перекрытий благодаря высокой устойчивости к нагрузкам. Рассмотрим подробнее распространенные виды двутавра и возможности его использования, а также наиболее распространенные способы изготовления.

Виды двутавровых балок

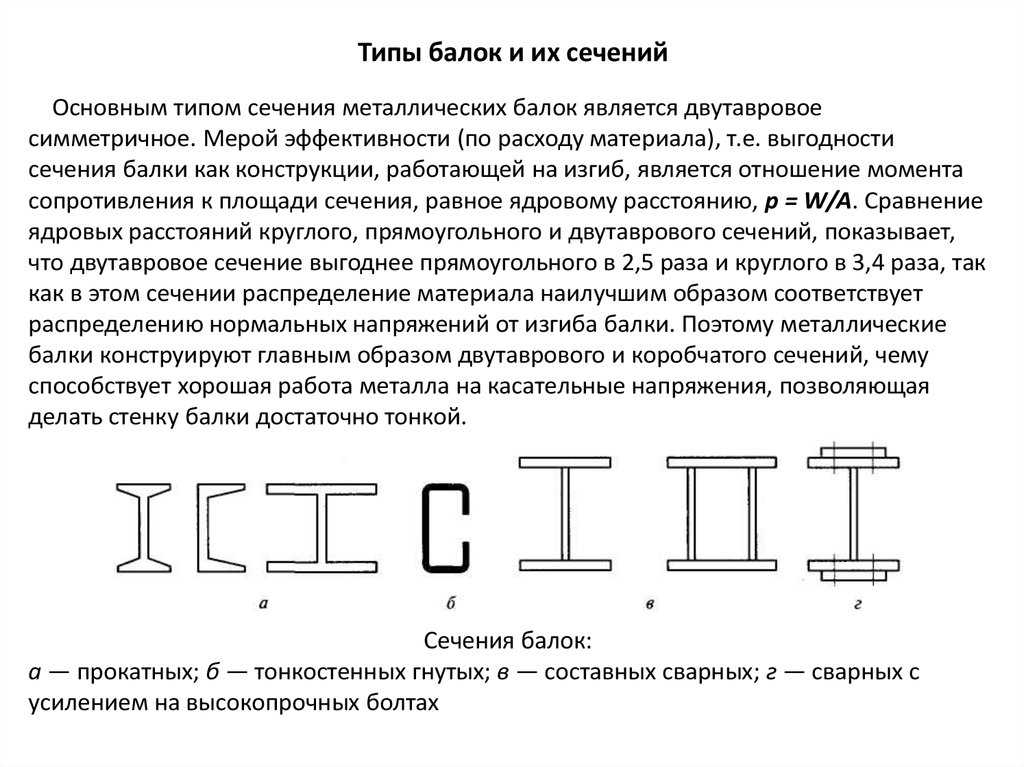

Конструктивно двутавр представляет собой металлический брус с Н-образным сечением: он имеет верхний и нижний пояса, которые между собой соединяются металлической стенкой. Грани такой балки могут располагаться параллельно друг другу или под углом, полки могут быть нормальными или широкими в зависимости от соотношения размеров. В большинстве случаев двутавр изготавливается из углеродистой или легированной стали различных марок, добавление легирующих компонентов в сплав повышает его прочность и устойчивость к нагрузкам.

Такой тип проката можно классифицировать по конструктивным особенностям, способу изготовления, возможностям применения и другим основаниям. Наиболее распространенными в строительстве и промышленном производстве стали следующие виды двутавра:

• Широкополочные балки. Они имеют увеличенную ширину полок, благодаря чему повышается прочность сечения и его устойчивость к нагрузкам. Широкополочные балки изготавливаются в соответствии с ГОСТ 26020, стандартная длина таких изделий может составлять от 4 до 14 метров. Стандарт допускает кривизну не больше 0,2% от длины готового изделия. Для обозначения в маркировке используется буква «Ш».
• Нормальные балки с параллельными гранями. Производство таких изделий ведется в соответствии с ГОСТ 26020-83 или СТО АСЧМ 20-93, они маркируются буквой «Б». Для производства часто используется углеродистая сталь марок Ст3пс5, Ст3сп5 или низколегированная сталь 09Г2С. Для обозначения толщины металла используются цифры, например Б1, Б2 и т.д. Чем больше числовое значение, тем толще будут полка и стенки и тем выше вес готового изделия.
• Колонные балки, обозначаемые в маркировке буквой «К». Они обладают повышенной прочностью и могут использоваться в качестве несущих элементов при установке колонн и других важных конструктивных элементов здания. Высота профиля в соответствии со стандартом может составлять от 195 до 431 мм, ширина полок может достигать 400 мм. От других разновидностей балка отличается особым типом профиля: высота профиля равна его ширине, в результате повышается несущая способность.
• Двутавровые балки с уклоном внутренних граней. Она обозначается литерой «Н», уклон внутренних граней полок может составлять от 6 до 12%. Производство таких изделий ведется в соответствии с ГОСТ 9238-89, также технические условия представлены в СТО АСЧМ 20-93. Толщина стенки таких изделий в соответствии со стандартом может достигать 12 мм.
• Монорельсовые балки обычной или высокой прочности. Они отличаются от других разновидностей увеличенной толщиной полок и стенки, так как рассчитаны на повышенные нагрузки. Изделия такого типа используются при установке кран-балок и козловых кранов, поэтому к ним предъявляются повышенные требования по прочности. В строительстве они применяются редко.

Перечисленные разновидности двутавра являются наиболее распространенными, в строительной сфере могут применяться и другие виды. В любом случае такие изделия обладают высокой прочностью, поэтому используются в качестве несущих элементов, выдерживающих значительные нагрузки.



Методы изготовления двутавровых балок

Наиболее распространенный способ производства двутавровой балки – метод горячей прокатки. Прямоугольный профиль разогревается до температуры 1100-1200 градусов, после чего прокатывается на станах для придания требуемой формы. Нагрев делает сталь пластичной, благодаря этому удается максимально повысить скорость производства.

Чтобы обеспечить полкам строго параллельное расположение, используются приводные ролики. Для изменения формы металла ролики снабжаются кольцевыми проточками, с помощью которых обеспечивается деформация заготовки. Прокатка проходит в несколько этапов, в результате металлическая заготовка приобретает требуемые размерные характеристики. После остывания профиль приобретает высокую прочность.

У метода прокатки есть несколько недостатков. Она не обеспечивает достаточно высокого качества поверхности, так как на материале остается большое количество окалины, и он получается шероховатым. Кроме того, прокатные станы ограничивают сортамент продукции, так как их сложно перенастраивать. Поскольку размер оборудования ограничен, соответственно ограничиваются и размеры готовых изделий.

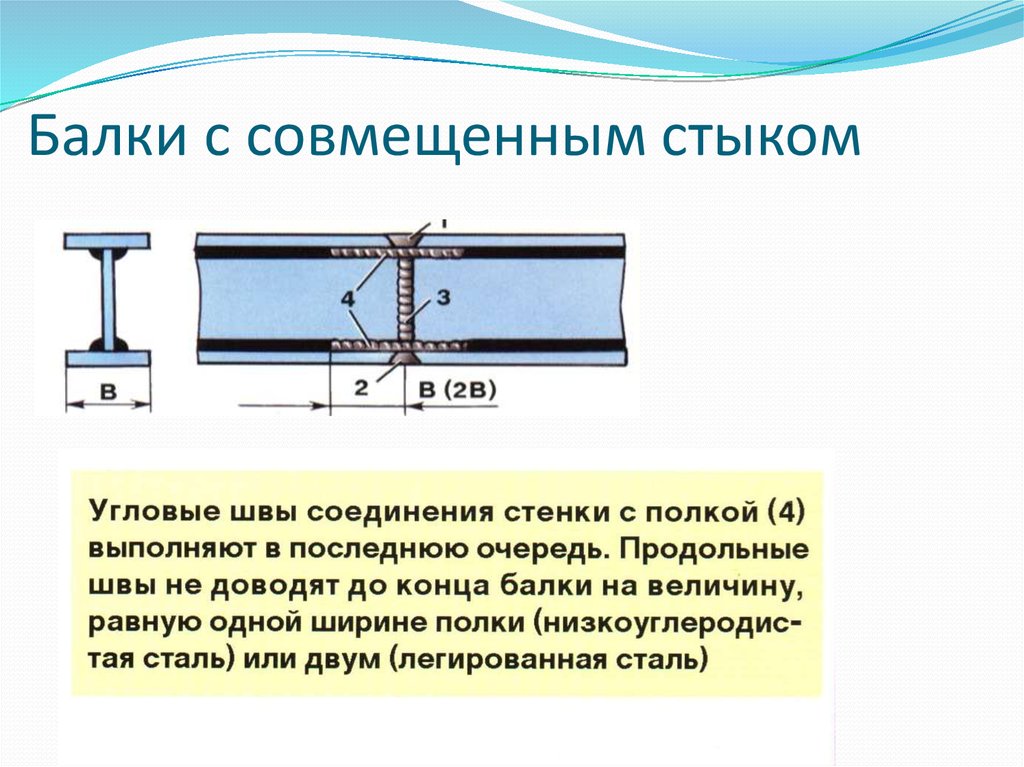

Сварная технология изготовления

Из-за этого для производства нестандартных двутавровых конструкций может применяться сварная технология. Ее высота может достигать 1,5 м, а длина – 15 м, что значительно превышает возможности изготовления горячекатаного проката. При сварной технологии могут использоваться элементы, изготовленные из стали различных марок: в результате готовое изделие приобретает повышенную прочность. С помощью сварной технологии также удается изготавливать разнополочные, тонкостенные, перфорированные и другие типы балок, что значительно расширяет возможности их применения в строительстве.

Изготовление двутавровых балок сварным способом проходит в несколько этапов:

• Раскрой листового металла методом плазменной резки. В результате образуются полосы требуемого размера и ширины. С помощью программируемого оборудования обеспечивается высокая точность резки.
• Кромки обрабатываются на фрезерном станке. От качества обработки напрямую зависит качество будущего сварного соединения.
• Металл сваривается с помощью специального оборудования, в результате обеспечивается прочное соединение. Готовое изделие проходит финишную обработку.

Сварная технология дает возможность изготавливать балки с широким диапазоном геометрических параметров. В результате удается получить нестандартные изделия, обладающие разнообразными возможностями использования.

Преимущества и недостатки двутавровых балок

Двутавровые балки получили широкое применение в различных отраслях, в том числе в строительстве. Их востребованность объясняется несколькими важными преимуществами:

• Устойчивость к высоким механическим нагрузкам во всех направлениях. Такие балки обладают большой несущей способностью, поэтому используются при сборке каркасов различных металлических сооружений. Готовый двутавр обладает повышенной жесткостью: по этому показателю он в 30 раз превосходит обычную профильную трубу.
• Значительно сниженный вес, по сравнению со сплошными металлическими балками. Это дает возможность снизить нагрузку на стены и фундамент здания, при этом обеспечивается высокая прочность перекрытий.
• Удобство для транспортировки. Такие балки несложно перевозить, складировать и устанавливать.
• Возможность фиксации с помощью газовой и электродуговой сварки. Металл хорошо поддается сварочному высокотемпературному воздействию, в результате балка надежно фиксируется к другим элементам здания.
• Устойчивость к скручивающему усилию. Стандартные горячекатаные балки обладают одинаковым выносом полок в две стороны от стенки, в результате конструкция обладает равномерной жесткостью. Это обеспечивает ей стойкость к изгибающим нагрузкам в любом направлении.

У таких балок есть несколько недостатков. Сталь чувствительна к коррозии, поэтому несущие элементы требуют дополнительной антикоррозийной защиты. На поверхность наносятся различные типы покрытий, помогающих предотвратить контакт металла с воздухом. Балки могут деформироваться также под воздействием высокой температуры. Еще одним минусом таких конструкций является возможность изгибаться при большой величине пролетов. В этом случае, чтобы защитить их от разрушения, требуется устанавливать дополнительные колонны.

Сфера применения двутавровых балок

Стальные двутавровые балки используются практически во всех крупных инженерных сооружениях, это один из самых распространённых элементов строительных конструкций. Основная сфера использования – строительство крупных зданий: торгово-развлекательных комплексов, складов, промышленных цехов. Однако такие изделия могут использоваться еще во множестве сфер:

• Установка опорных элементов различных металлоконструкций. Балки применяются при возведении мостов, эстакад, путепроводов и других инженерных сооружений, рассчитанных на большие нагрузки.
• Установка элементов каркаса быстровозводимых зданий. Двутавровая балка является важной частью каркасных конструкций складов, ангаров, производственных зданий и других сооружений большой площади.
• Установка буровых платформ, укрепление шахтных выработок, где требуется повышенная устойчивость к механическим воздействиям.
• Установка колонн, капитальных стен, перекрытий различных зданий. Двутавр – универсальный элемент, с помощью которого можно устанавливать важные компоненты гражданских и коммерческих зданий.

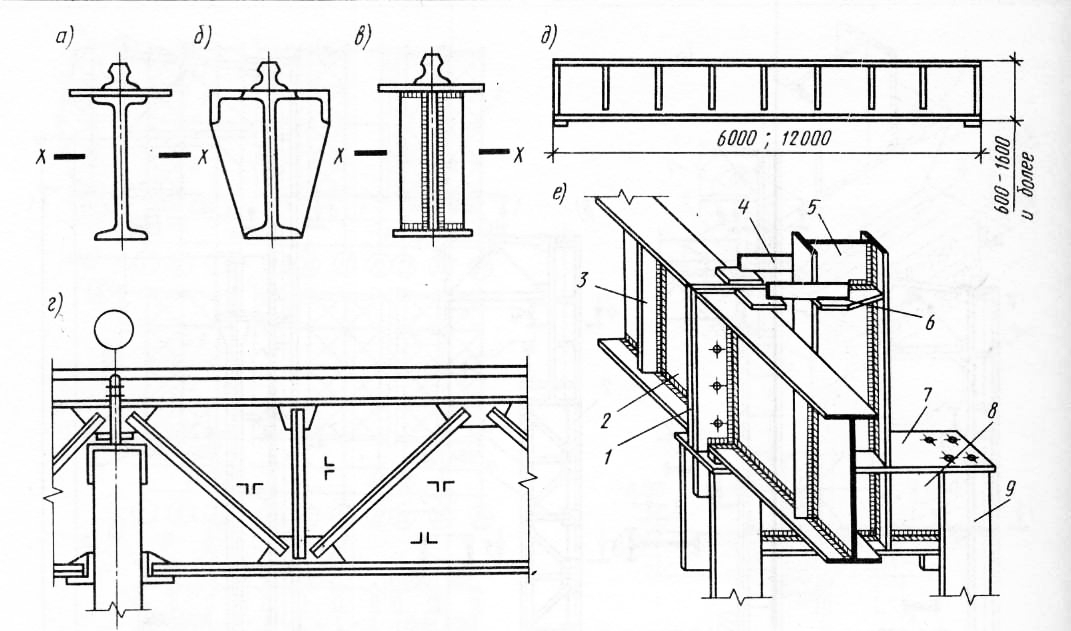

• Установка подвесных путей для подъемного оборудования. Двутавровые балки применяются при прокладке путей для кранов, а также различных креплений в горном деле.
• В вагоностроении балки используются в качестве элемента каркаса вагонов. Готовые изделия благодаря этому приобретают повышенную прочность.

Двутавр стал важной частью практически любой крупной постройки, от промышленного цеха до многоэтажного дома. Сфера применения продолжает расширяться, совершенствуются технологии изготовления балок. Сварные конструкции отличаются от горячекатаных изделий большим разнообразием размеров, это открывает расширенные возможности для установки. Они широко применяются в различных направлениях машиностроения и иного промышленного производства. Их используют как компонент промышленного оборудования, различных каркасных сооружений, станков, деталей транспортных средств не только.

Основные параметры выбора

Выбор подходящего типоразмера двутавровой балки зависит от требований к прочности и величине нагрузок на готовую конструкцию. При выборе учитываются следующие параметры:

• Тип конструкции. Наибольшей несущей способностью обладают колонные изделия, они отличаются увеличенной толщиной и шириной стенок. Самыми распространенными в строительстве остаются нормальные балки, их можно приобрести по невысокой стоимости.
• Типоразмеры. Балки подбираются по высоте, ширине, толщине вертикальной стенки, внутреннему уклону полок и другим параметрам.
• Точность исполнения. Она может быть обычной (категория В) и повышенной (категория А). при обыкновенной точности отклонение от установленного стандартом размера может составлять не более 0,5%, при повышенной – не более 0,2%.
• Вес изделия. Он зависит от габаритов, толщины полок и стенки. От веса зависит нагрузка на фундамент, это один из важных параметров при выборе.
• Объем предполагаемой и фактической нагрузки. Она рассчитывается в зависимости от веса конструкции, а также внешних воздействий на объект.

По каталогу компании «Партнер Сталь» можно подобрать различные типоразмеры двутавровых балок – в продаже представлена продукция от лучших производителей России. Консультант компании поможет подобрать требуемый тип по назначению, типоразмеру, устойчивости к нагрузкам, толщине стенок и другим параметрам. Стоимость будет зависеть от объемов продаваемой партии. Для оптовиков предусмотрены специальные предложения.

Читайте также:

• Виды труб ВГП, сортамент и применение

Двутавровые балки: виды и сферы применения

Двутавровые балки широко применяются в промышленном и гражданском строительстве. С помощью этого вида металлопроката возводят колонны, здания, подвесные пути, опоры, шахтные стволы, мосты и другие сооружения. Благодаря двутавру удается противостоять усадке, сдвигам конструкций и образованию трещин, поэтому назначение балок довольно широко. За счет этого они различаются по форме.

Характеристики каждого вида балок регулируются при помощи ГОСТов. Также при выборе металлопроката стоит учитывать буквенные обозначения. Они могут означать сферу применения и особенности строения балки. Расскажем об этом подробнее.

Двутавровые балки – достаточно универсальный материал, применяемый в самых разных областях строительства

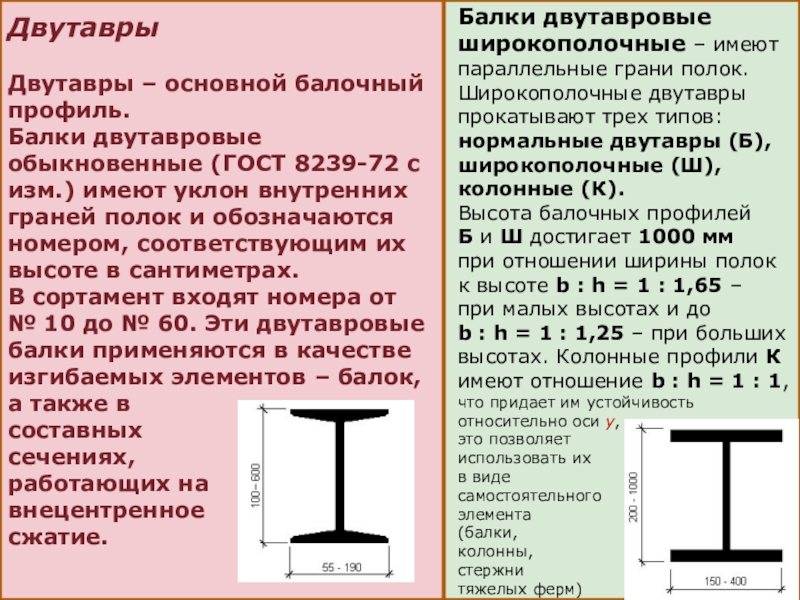

Двутавры с параллельными полками

Двутавровые балки, имеющие параллельные полки, изготавливаются горячекатаным методом согласно ГОСТ 26020-83. Согласно стандарту допускается высота от 100 до 1000 мм и ширина полок от 55 до 400 мм. В некоторых случаях характеристики могут немного отличаться от эталонных. Особенно если дело касается крупногабаритного металлопроката.

Среди двутавровых балок с параллельными полками выделяют следующие основные классы:

• «Б». Это «нормальные» балки. Они используются для монтажа опор гражданских и промышленных сооружений. Также применяются для возведения решетчатых колонн.
• «К». «Колонные» балки. Их сечение по форме приближается к квадрату, потому что высота практически равняется длине полки. Это делает колонные двутавры очень устойчивыми к сжатию. Поэтому их применяют для устройства перекрытий в металлоконструкциях разного назначения. Также колонные балки, в соответствии с названием, широко используются как элементы опор.
• «Ш». Двутавры с широкими полками. За счет этой особенности они могут выдерживать высокие нагрузки на изгиб. Поэтому в большинстве случаев применяются в качестве несущих. При этом дополнительные крепежи не используются благодаря надежности балок.
• «У». Балки с узкими полками. Служат для создания каркаса сооружения. Балки соединяются друг с другом при помощи сварки. Прочность такого соединения не уступает надежности горячекатаного проката.

Двутавровые балки имеют собственный сортамент с условными обозначениями. Первая цифра в точности или приблизительно обозначает высоту изделия. Например, 16Б2 значит, что это «нормальная» балка высотой 160 мм.

Даже при производстве мостовых кранов используются двутавровые балки

Двутавровые балки монорельсовые

Существуют двутавровые балки специального назначения. Для краткости их называют монорельсовыми. Такие балки производят согласно государственному стандарту 19425-74. Они предназначаются для армирования стволов шахт и прокладки подвесных путепроводов. Монорельсовые балки изготавливаются методом холодного проката. Их высота колеблется от 180 до 450 мм, а ширина – от 90 до 150 мм. Согласно стандарту допускается небольшой наклон полок относительно стенки. Он не должен превышать 15 %.

Все монорельсовые двутавровые балки для краткости обозначаются буквой «М». Они имеют два уровня точности – высокий и обычный. Они, в свою очередь, обозначаются буквами «А» и «В» соответственно. Монорельсовые балки подвергаются высоким нагрузкам, ведь по ним постоянно передвигается спецтехника. Поэтому их стенки и полки имеют повышенную прочность. Также монорельсовые двутавры используются в качестве частей козловых или мостовых кранов, тельферов. Иногда из них делают опорные стойки и перекрытия.

Заключение

Покупая двутавровые балки, важно в первую очередь отталкиваться от задач, которые должен решать металлопрокат. Благодаря государственным стандартам, буквенным обозначениям и сортаменту сделать выбор будет несложно.

Типы стальных балок – Структурное руководство

В этой статье обсуждаются различные типы стальных балок, используемых для передачи нагрузок от конструкции на соседнюю опору.

Для идентификации типов стальных балок можно использовать различные классификации. В этой статье мы классифицируем балки на основе их геометрии и производственного процесса.

Здесь обсуждаются следующие типы стальных балок.

• Двутавровая балка, двутавровая балка, W и S сечение
• Плоские балки
• Портальная балка/балка
• Полые прямоугольные и круглые полые секции
• Составные балки
• Другие типы балок

Рассмотрим каждый тип балок. балки в деталях.

Двутавровая балка или универсальная балка

Двутавровая балка, также известная как универсальная балка, представляет собой горячекатаный профиль.

Универсальные балки можно определить как широко используемый стальной профиль в строительстве. В большинстве конструкций мы можем наблюдать эти стальные колонны, соединенные с универсальными балками для несущих нагрузок.

Универсальные балки имеют повышенную жесткость в вертикальном направлении для восприятия нагрузок. Высота секции больше ширины секции.

Двутавровая балка также определяется как двутавровая балка, если высота и ширина сечения равны. То есть высота сечения равна ширине полки.

Кроме того, они также обозначаются как секции W и S.

Основной проблемой стальных конструкций является огнестойкость. Когда конструкционная сталь подвергается воздействию огня, ее температура быстро увеличивается, а стальной профиль подвергается быстрой деформации.

Кроме того, стальные балки имеют меньшую несущую способность или жесткость по сравнению с бетонной балкой той же высоты.

Профильная балка

Профильная балка представляет собой стальную балку, которая используется в основном в строительстве мостов.

Эти балки представляют собой изготовленные по индивидуальному заказу стальные балки. Настройка выполняется на основе требований проекта.

Мосты с пластинчатыми балками широко распространены на железнодорожных путях.

Два фланца и стенка соединены сваркой для создания балки. Конструкция пластинчатых балок не такая, как у других типы балок .

Поскольку сварка выполняется для соединения трех пластин вместе, качество сварки необходимо регулярно проверять во время сварки. Необходимо провести дополнительное испытание, чтобы убедиться, что сварка выполнена правильно и имеет достаточную прочность.

Козловая балка

Портал — это механическая система, используемая для перемещения материалов или товаров из одного места в другое.

В зависимости от цели использования эти системы делятся на категории. В портах мы используем портал для подъема контейнеров, на заводе мы используем портал для перемещения товаров или материалов из одного места в другое.

Портал — это передвижное оборудование, несущее груз. Также можно наблюдать дальнейшее перемещение груза по балке.

Конструкция портала может быть выполнена с учетом приложенных нагрузок, эффектов движущейся нагрузки и т. д. Как правило, проектирование этих типов стальных балок сложнее, чем других типов.

Порталы среднего и малого масштаба могут быть изготовлены из горячекатаных профилей. Однако тяжелонагруженные порталы могут быть выполнены в виде пластинчатых балок.

Кроме того, портальные балки определяются как специальные типы стальных балок.

Полые прямоугольные и круглые полые секции

В основном эти элементы используются в фермах, колоннах и балках.

Прямоугольное полое сечение и круглое сечение более эффективны с точки зрения местных отказов. Универсальные балки более подвержены локальному растрескиванию из-за характера сечения.

Однако прямоугольный полый профиль более устойчив к местному выпучиванию.

Кроме того, прямоугольные полые профили доступны в различных сечениях. Однако, как правило, они не изготавливаются, как пластинчатые фермы, путем соединения стальных пластин.

Композитные балки

Композитный механизм представляет собой комбинацию двух или более материалов. Составные балки являются более эффективными типами стальных балок, используемых при возведении конструкций.

Это может быть комбинация стальной балки с плитой или сборка стальной балки вместе с бетонной балкой.

Комбинация стальной балки и плиты получается с помощью распорных шпилек. Срезные шпильки, приваренные к стальной балке, заделаны в бетон.

Комбинированное действие балки при установке срезных шпилек можно учитывать при проектировании балки. Из-за простоты конструкции некоторые инженеры не учитывают составное действие при проектировании стальной балки. Это не экономичная конструкция.

Другие типы балок

Угловые профили, такие как C-образные швеллеры, L-образные уголки и т. д., также используются в качестве стальных балок в строительстве. Однако эти типы стальных балок не получили широкого распространения в качестве стальных балок.

В основном используются в качестве элементов ферм или части стальной конструкции.

Какие типы стальных балок следует заказывать?

Сталь — один из самых прочных металлов на Земле. Если вы управляете строительной компанией, скорее всего, стальные балки — это материал, который вы покупаете на регулярной основе.

Знание различных типов стальных балок гарантирует, что ваша компания использует правильный материал для каждой работы. Это руководство расскажет о различных типах стальных балок с точки зрения непрофессионала. Таким образом, вы можете узнать, какие виды лучше всего подходят для вас.

Состав материала стальной балки

Существует множество различных видов стали, из которых состоят стальные балки. Сталь можно смешивать с различными металлами, чтобы получить определенный вид стального сплава. Ниже приведены некоторые распространенные типы, доступные на рынке.

A992/A572-50

Этот тип стали чаще всего используется в строительстве. Это высокопрочный стальной сплав, состоящий из колумбия и ванадия. Он очень легкий, устойчивый к коррозии и подходит для сварки. Его прочность на растяжение составляет 65 килограммов на квадратный дюйм.

A588

Этот тип стали изготавливается из медного сплава. Это один из самых коррозионностойких стальных балок. Он настолько устойчив к коррозии, что не требует покраски.

Это лучший выбор, если вы ищете легкую форму стали, устойчивую к коррозии. Он имеет предел прочности на растяжение 70 kpsi, что делает его прочнее, чем сталь A992/A572-50.

A36

Эта форма стали является одним из лучших вариантов свариваемой стали, которую также можно изменять с помощью машин. Это менее дорогая сталь среднего класса. Он хорошо растягивается при приложении усилия на растяжение. Его минимальная прочность на растяжение составляет 58 kpsi.

Типы стальных балок

Форма и конструкция стальных балок являются другими важными факторами при принятии решения о том, какие из них лучше всего подходят для вашей ситуации. Есть также все различные размеры стальных балок. Ниже приведены некоторые распространенные формы и конструкции.

Двутавровые балки

Двутавровые балки также известны как «универсальные балки». Они выглядят как заглавная «I» и являются наиболее распространенной балкой, используемой в строительных проектах. Эти балки чаще всего используются для несущих и опорных конструкций.

Чтобы определить точный вес, который может выдержать двутавровая балка, профессионалы будут использовать калькулятор стальной балки для проведения аналитических измерений.

Двутавровые балки

Двутавровые балки очень похожи на двутавровые, но тяжелее, толще и длиннее по конструкции. HP-балки — это особый тип двутавровой балки, обозначающий двутавровую сваю.

Это структурные балки, которые часто вбиваются глубоко в землю для поддержки больших нагрузок. Обычно двутавровые или многогранные балки используются для строительства фундамента моста или здания.

Младшие балки

Младшие балки имеют подходящее название. Они похожи на двутавровые балки, но намного меньше и легче. Это делает их идеальными для проектов, чувствительных к размеру или весу.

Балка с широкими полками

Полка — это горизонтальная часть стальной балки. «Паутина» — это вертикальная часть. Если посмотреть на поперечное сечение стальной двутавровой балки, полка будет верхней и нижней параллельными линиями буквы «I». «Паутина» будет вертикальной соединительной линией.

Широкополочные балки также имеют фитинговое название. Они похожи на обычные двутавровые балки, за исключением того, что они имеют более широкую полку, которая меняет их форму. Другое название широкополочных балок — W-образные балки.

Т-образные балки

Т-образные балки имеют форму буквы Т, отсюда и их название. Это означает, что у них нет нижнего фланца. Их чаще всего используют в качестве несущей балки.

Использование для стальных балок

Уиллис-тауэр в Чикаго — самая высокая стальная конструкция в мире. Это здание ранее было известно как башня Сира и возвышается над горизонтом Чикаго.

Это здание является свидетельством инженерного чуда, которым является сталь. Но сталь используется не только для изготовления самых высоких зданий в мире. Есть много других более традиционных применений стальных балок. От мостов до зданий и фундаментов стальные балки составляют основу большинства инженерных проектов. Их используют для создания канализационных систем. Они также помогают строить корабли и доки. Иногда их можно найти в некоторых частях тяжелой техники.

Они имеют различные применения в армии. Также для авиационной и морской промышленности. Они являются краеугольным камнем всей инфраструктуры по всему миру. Они помогают создавать супермагистрали и туннели. Скорее всего, если у вас есть крупный строительный проект, вы будете использовать стальные балки для его завершения.

Где я могу купить стальные балки?

Для приобретения стальных балок лучше всего обратиться к профессиональному дистрибьютору стали. Только у них есть связи и возможности, чтобы доставить вам качественную сталь по доступной цене за адекватную цену. Если вы ищете стальные балки для продажи, у вас может возникнуть соблазн ввести в Google «стальные балки рядом со мной». Вместо того, чтобы просеивать все результаты в надежде, что один из них будет работать для вашей компании, лучше просто найти имя, которому вы можете доверять.

Запросите расценки у специалиста по стальным балкам, чтобы убедиться, что вы получаете только сталь самого высокого качества по доступной цене. Позвольте профессионалам обращаться с вашими материалами, чтобы вы могли вернуться к тому, что важно: к строительному бизнесу.

Многие профессиональные дистрибьюторы стали предложат вам отличные цены при оптовых заказах. Лучшие кандидаты также могут выполнять срочные заказы в последнюю минуту, что делает их надежным партнером в постоянно меняющейся и чувствительной ко времени строительной отрасли.

Кого бы вы ни выбрали, вы хотите найти того, кто давно работает в этой отрасли. Они также должны иметь надежную репутацию в отношении обслуживания и качества. Самое главное, их цены должны быть конкурентоспособными, чтобы вы всегда заключали выгодную сделку.

Во всем мире железо и сталь составляют примерно 95% всего металла, производимого каждый год. Сталь находит применение в различных отраслях промышленности благодаря своей прочности и твердости.

Любой владелец предприятия, использующего сталь, должен знать, какие типы стальных балок доступны и какие из них следует покупать.

Различные типы стальных балок имеют свои преимущества и недостатки по сравнению с другими, поэтому очень важно заказать правильный тип для вашего проекта.

Если вам интересно, какие типы стальных балок вам следует заказать, мы вам поможем. Читайте дальше, чтобы узнать все, что вам нужно знать о заказе стальных балок!

Типы стальных балок: Формы

Форма, в которой производители производят сталь, определяет область применения, для которой она будет наилучшей. Знание масштаба вашего проекта поможет вам выбрать из множества доступных типов стальных балок.

Хотя люди часто используют термины «двутавровая балка» и «двутавровая балка» как синонимы, каждый из них представляет собой немного другой тип стальной балки. Эти стальные секции также известны как универсальные балки. Как следует из названия, двутавровая балка имеет профиль в форме заглавной буквы «I».

Если внешние стороны балки, называемые полками, шире середины, балка вместо этого является двутавровой.

Еще одно ключевое различие между двутавровыми и двутавровыми балками заключается в форме полок. Двутавровые балки обычно имеют полки, сужающиеся к краю, а двутавровые балки имеют прямоугольные полки.

Двутавровые балки по сравнению с двутавровыми

Универсальные балки лучше всего подходят для тяжелых конструкций благодаря устойчивости формы к изгибу и сдвигу. Двутавровые балки весят меньше из-за их конической формы и более узких полок, но двутавровые балки обычно могут выдерживать больший вес.

Еще одним преимуществом двутавровых балок перед двутавровыми является простота производственного процесса. В результате двутавровые балки доступны гораздо большей длины, чем двутавровые.

В то время как двутавровые балки в целом могут нести больший вес, двутавровые балки обладают большей прочностью на растяжение или устойчивостью к растяжению. Более высокая прочность на растяжение позволяет двутавровым балкам выдерживать больший вес в одном месте без изгиба.

Различные составы стали

Помимо выбора правильной формы стальных балок, важно учитывать сам материал. Чаще всего стальные балки бывают A572, A588 и A36.

Сталь A572 представляет собой высокопрочную низколегированную сталь (HSLA), обладающую превосходной прочностью для своего веса. Этот стальной сплав представляет собой хороший баланс прочности на растяжение, свариваемости и низкой стоимости.
