Виды чертежей - Энциклопедия по машиностроению XXL

В настоящее время способы и сроки изготовления проектно-конструкторской и технологической документации отстают от высоких темпов развития народного хозяйства нашей страны. В связи с этим вопросами механизации и автоматизации чертежно-конструкторских и проектных работ занимаются многие научно-исследовательские институты. Все большее развитие получает разработка на базе ЭВМ различных систем автоматизации проектирования (С.АПР), создание автоматизированных мест конструктора и проектировщика (АРМ). Для изготовления конструкторской документации используются графические дисплеи, электронно-графические планшеты, графопостроители и другое оборудование, облегчающее труд конструктора. Разработаны и применяются различные устройства, автоматически выполняющие различные чертежи, в том числе чертежи деталей по заданному чертежу общего вида, чертежи печатных плат, текстовую документацию и т. д.  [c. 274]
Масштабом чертежа называют отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта. Масштаб выбирают в зависимости от величины и сложности объекта или его составных частей, а также от вида чертежей (см. табл. 3).  
[c.9]

Эскизы деталей служат одним из видов чертежей деталей. При их выполнении необходимо учитывать все указания, приведенные в 3.1. Размеры поверхностей и элементов формы деталей в учебной практике находят путем обмера деталей.  [c.281]

Какие существуют виды чертежей  [c.308]

Для 1 сех видов чертежей (деталей, сборочных, общих видов) и схем применяют форму основной надписи по ГОСТ 2.104—68 (рис. 23.2).  [c.390]

В автоматизированной системе проектирования технологических процессов механической обработки происходит преобразование описания деталей, представленных в виде чертежа, в совокупность технологической документации. Обычно проектирование включает в себя решение следующих задач разработка принципиальной схемы технологического процесса и проектирование технологического маршрута обработки детали, включая выбор баз и заготовок проектирование технологических операций с окончательным выбором оборудования, приспособлений и инструмента, назначением режимов резания и норм времени разработка управляющих программ для станков с ЧПУ расчет технико-экономических показателей технологических процессов разработка необходимой технологической документации.  

[c.82]

Представителями группы устройств вывода графической информации являются чертежные автоматы, позволяющие получать документацию в виде чертежей, графиков, схем, диаграмм. Классификацию чертежных автоматов можно провести по следующим признакам способу программного управления методу обработки данных принципу действия исполнительного механизма.  [c.72]

Графическим называется документ, основным содержанием которого является изображение (или изображения) изделия, а текст или условные обозначения дополняют и поясняют изображения. К таким документам относятся главным образом различного вида чертежи, основные наименования которых перечислены в табл. 1.  [c.7]

Форматы. Различного вида чертежи и другие конструкторские документы всех отраслей промышленности и строительства выполняют на листах определенных форматов, размеры сторон которых установлены стандартом (ГОСТ 2.301—68). Стандартизация форматов конструкторской документации дает возможность унифицировать размеры альбомов, папок, чертежных досок, конструкторских столов.  

[c.6]


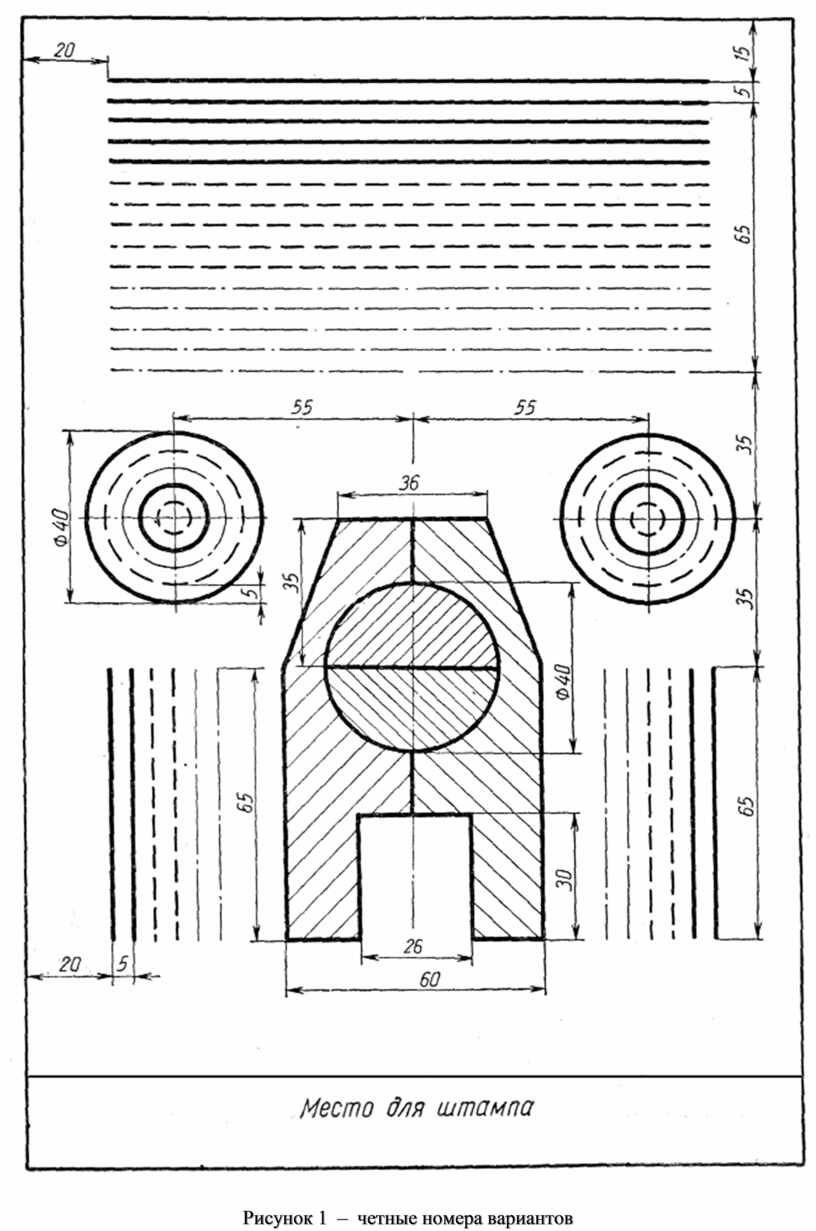

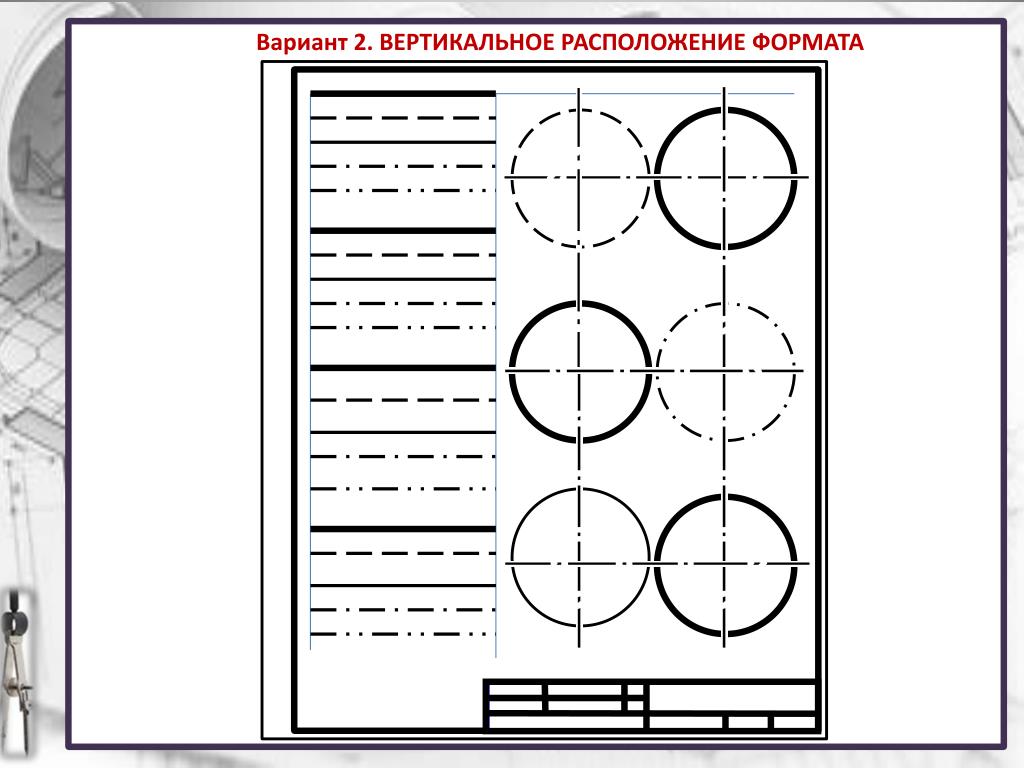

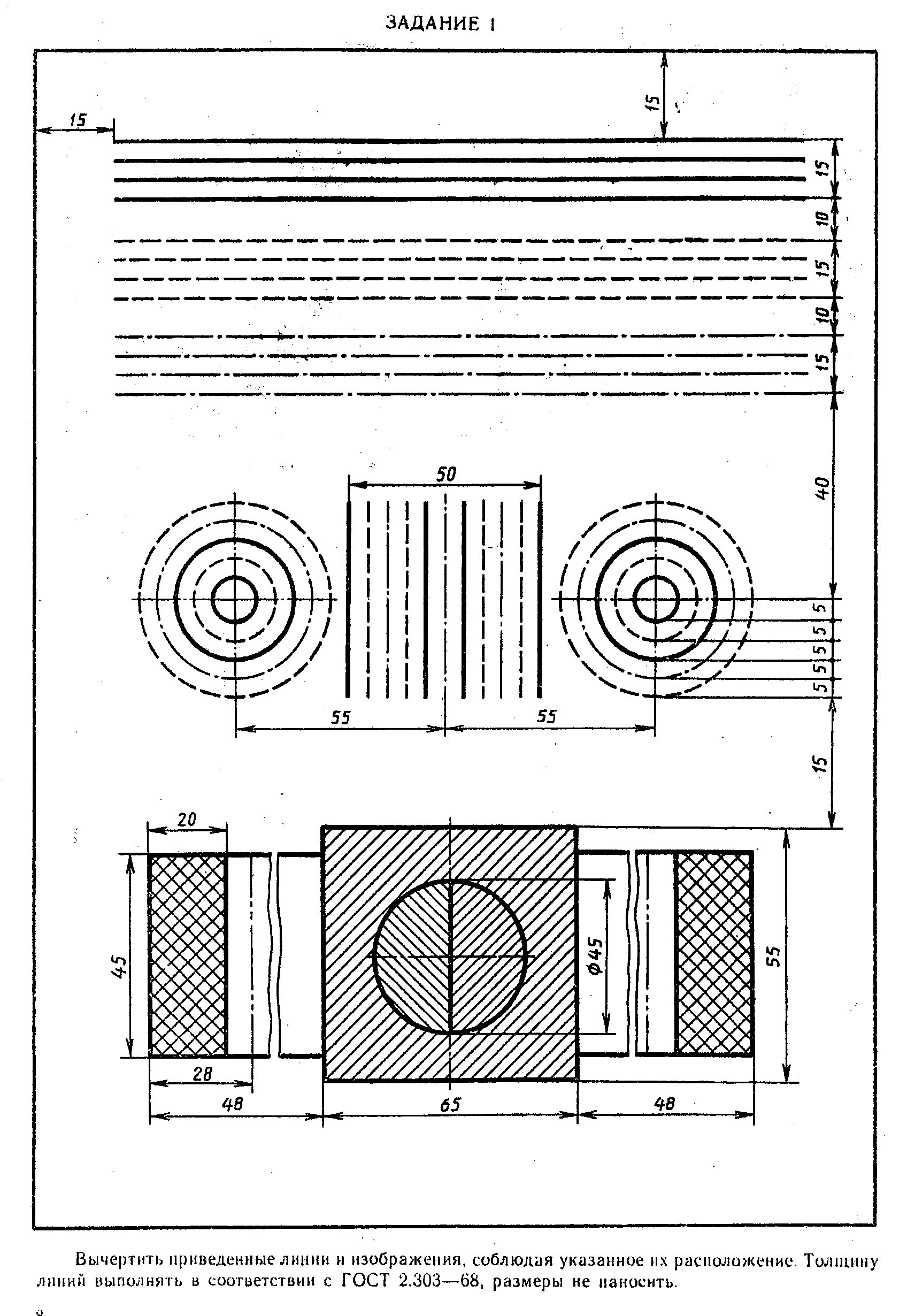

Основные надписи. На всех видах чертежей основные надписи располагают в правом нижнем углу формата (ГОСТ 2.104—68). На листах формата А4 их располагают только вдоль короткой стороны листа (черт. 3). Основные надписи и дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями.  [c.7]

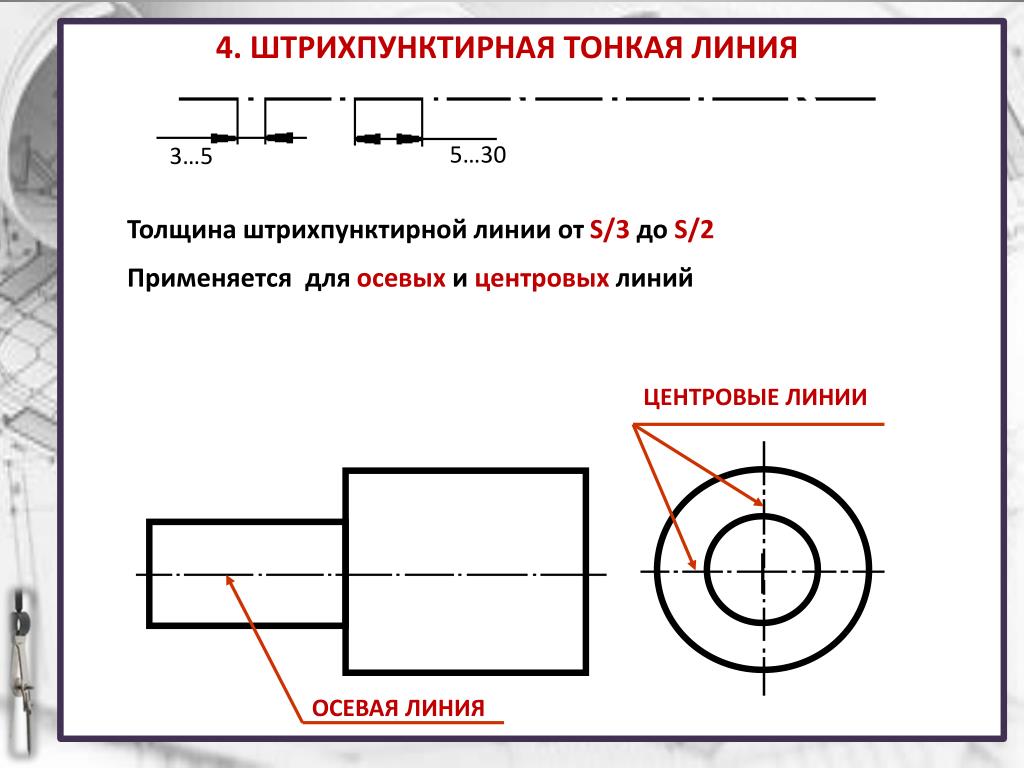

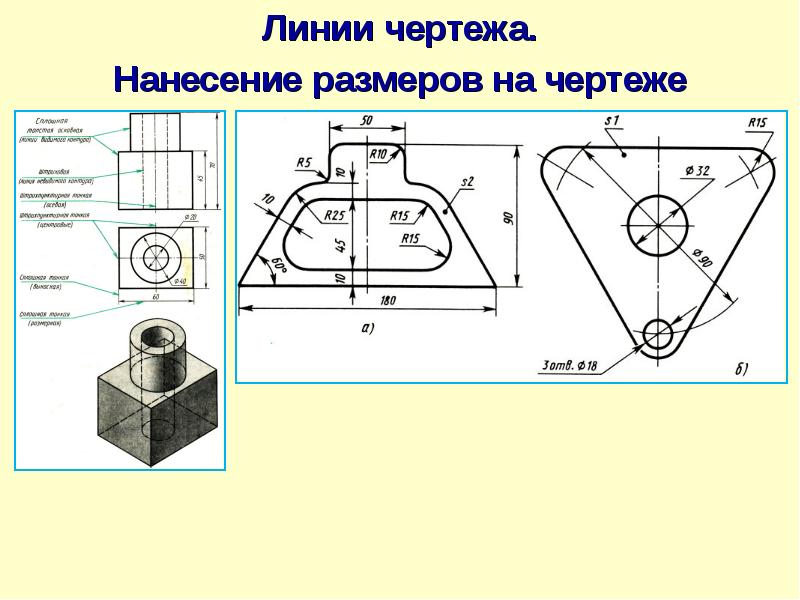

Вид — ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью чертежа. На видах чертежа все видимые элементы предмета изображают сплошными основными линиями. В отдельных случаях (для уменьшения количества изображений) допускается  [c.38]

Глава 9. НЕКОТОРЫЕ ВИДЫ ЧЕРТЕЖЕЙ  [c.172]

Виды чертежей модельно-литейной технологической разработки  [c.74]

На этапе технического проекта принимают окончательные технические решения с подробной разработкой общих видов, чертежей деталей и схем изделия, позволяющих оценить его соответствие требованиям ТЗ, технологичность, удобство эксплуатации и т.п. При этом могут быть использованы документы из предыдущих стадий с соответствующей корректировкой по замечаниям. Технический проект служит основанием для разработки рабочей КД.  [c.399]

Эскиз - один из видов чертежей детали. Он выполняется от руки без применения инструментов, в глазомерном масштабе с сохранением пропорциональности между элементами, на любой бумаге.  [c. 426]

В ряде случаев бывает полезен режим, который не требует вмешательства в процесс человека (автоматическое вычерчивание чертежа, получившегося, например, в итоге интерактивного режима работы автоматическое решение задачи начертательной геометрии с последующим выводом результата в виде чертежа). При этом режиме могут быть допущены относительно низкие скорости получения результатов. г Технические средства интерактивной машинной графики. К таким средствам относят электронные устройства, называемые графическими дисплеями. Носитель изображения и исполнительный блок в дисплее—  

[c.157]

Проследим, в какой степени использование ЭЦВМ позволяет выполнить эти операции. Условия задачи, решаемой графическими методами, задаются в виде чертежа. Такая форма задания непосредственно не может быть использована машиной. Поэтому необходимо чертеж преобразовать в цифровой код и представить последний в понятной для машины форме. Для этого машина должна быть оборудована дополнительным устройством, которое могло бы самостоятельно, без участия человека, преобразовать чертеж в цифровой код.[c.226]

Результаты решения на ЭЦВМ выдаются в цифровой форме. В связи с этим, чтобы получить ответ в виде чертежа, следует предусмотреть на выходе машины преобразователь цифровых величин в аналоговые (линии чертежа).  

[c.226]

Такой вид чертежу можно придать двукратным поворотом. В трехмерной геометрии плоскости проекций развертывают вращением около одномерной оси проекций (рис. 170). В четырехмерной геометрии две гиперплоскости проекций развертывают около их двухмерной оси (рис. 171).  [c.34]

Левое поле ZOT (рис. 236) с проекцией ликвидируем, а поле ХОТ с проекцией передвинем вверх в направлении осей Z и Г. получим комплексный чертеж из трех проекций, расположенных одна над другой. Вид чертежа несколько изменится по сравнению с обычными чертежами трехмерной геометрии.  [c.45]

Для вывода из ЭВМ результатов проектирования в виде чертежей, имеющих необходимые пояснительные тексты, применяются графопостроители (ГП), которые представляют собой станки с числовым программным управлением, режущий инструмент которых заменен пишущим узлом, а в качестве исполнительного органа, как правило, применяются электроприводы, осуществляющие перемещения пишущего узла по взаимно перпендикулярным осям. В основе работы ГП лежит преобразование команд ЭВМ в цифровой форме в пропорциональные перемещения пишущего узла. Общая структурная схема ГП представлена на рис. 2.6. Информация в ГП может поступать непосредственно от ЭВМ через канал связи. Однако если объем информации велик, то целесообразно использовать автономный режим работы ГП, вводя данные с перфокарт, перфолент или магнитных лент. Кроме показанных устройств ввода могут также использоваться гибкие магнитные диски и кассетные магнитные ленты. Обычно пишущий узел для выполнения чертежей снабжается набором специальных перьев, обеспечивающих различную толщину линий.  

[c.35]


Наряду с этим целый ряд операций по преобразованию и представлению графической информации носит рутинный нетворческий характер. Доля таких операций в конструировании чрезвычайно велика в среднем не более 10% времени тратится на поиск решений, все остальные усилия приходится прилагать для представления найденных решений в виде чертежей, спецификаций и пр.[c.174]

Графическая часть. После выполнения расчетов параметров а, Ь, с, а также погрешности А у на ЭВМ можно приступить к графическому отображению полученных результатов. Примерный вид чертежа, выполняемого студентом, приведен на рис, III.3.2.  

[c.109]

На рис. 3.16 приведены изображения других Слоев (без оформления в виде чертежей) для П ол у проводниковой ИС логического элемента.  [c.100]

Для получения проекций модели на чертеже можно сначала импортировать объект в виды чертежа, а затем получить сами проекции его видимых и невидимых линий. На этом этапе принимается решение о связи чертежа с исходной моделью. Если эта связь сохраняется, после модификации модели чертеж может быть автоматически отредактирован. В нем обновятся все проекции, связанные с моделью. Если связи нет, все линии чертежа становятся самостоятельными объектами и перестраиваются вручную с помощью функций редактирования плоской геометрии.  [c. 39]

Проектно-технологическая документация может быть оформлена в виде чертежей, текстовой информации или рисунков. Документы создаются автоматически по указанному шаблону и могут при необходимости редактироваться вручную. Существуют следующие типы документов список инструментов, карты цикла, карты инструмента, карты последовательности.  

[c.108]

Проектно-технологическая документация может быть в виде чертежей, текстовой информации или рисунков. Документы создаются автоматически по указанному щаблону карты цикла, карты инструмента, карты последовательностей.  [c.122]

Виды чертежей (выдержка из ГОСТ 5291-60). В зависимости от способа исполнения все машиностроительные чертежи делятся на следующие виды  [c.106]

Знакомство с видами чертежей по ГОСТ 5291-60 необходимо студенту не только для изучения курса черчения, но и для последующих работ по курсовым и дипломному проектам.  [c.140]

Вопросы касаются в основном 1) определения габаритных размеров изделия и его деталей 2) определения проекционной зависимости между отдельными видами чертежа 3) выяснения способов крепления той или иной детали и 4) уяснения кинематики подвижных частей, способов сборки и разборки всего механизма.

[c.151]

Устройством Дисплей эти результаты Moiyr быть 1тредставлены в графическом виде (чертежом) и затем сфотографированы.  [c.294]

Другой вид чертежей — аксонометрический чертеж, отвечает первым двум требованиям и не всегда третьему — простоте в выполнении. В большинстве сучаев выполнение аксонометри-  [c.107]

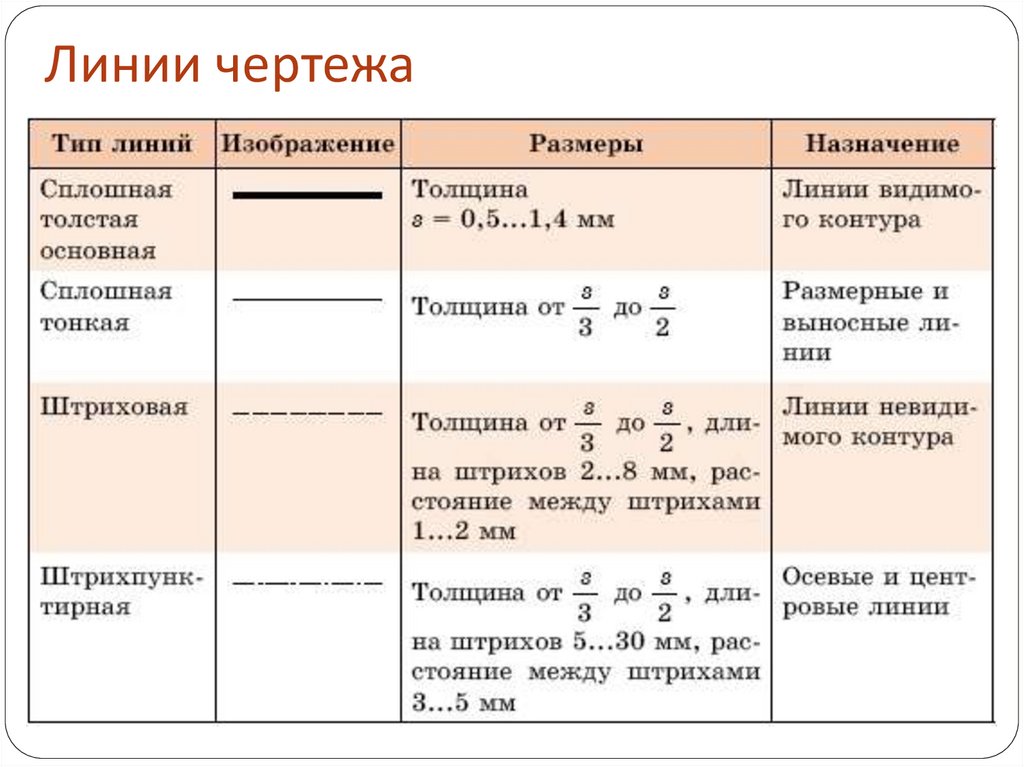

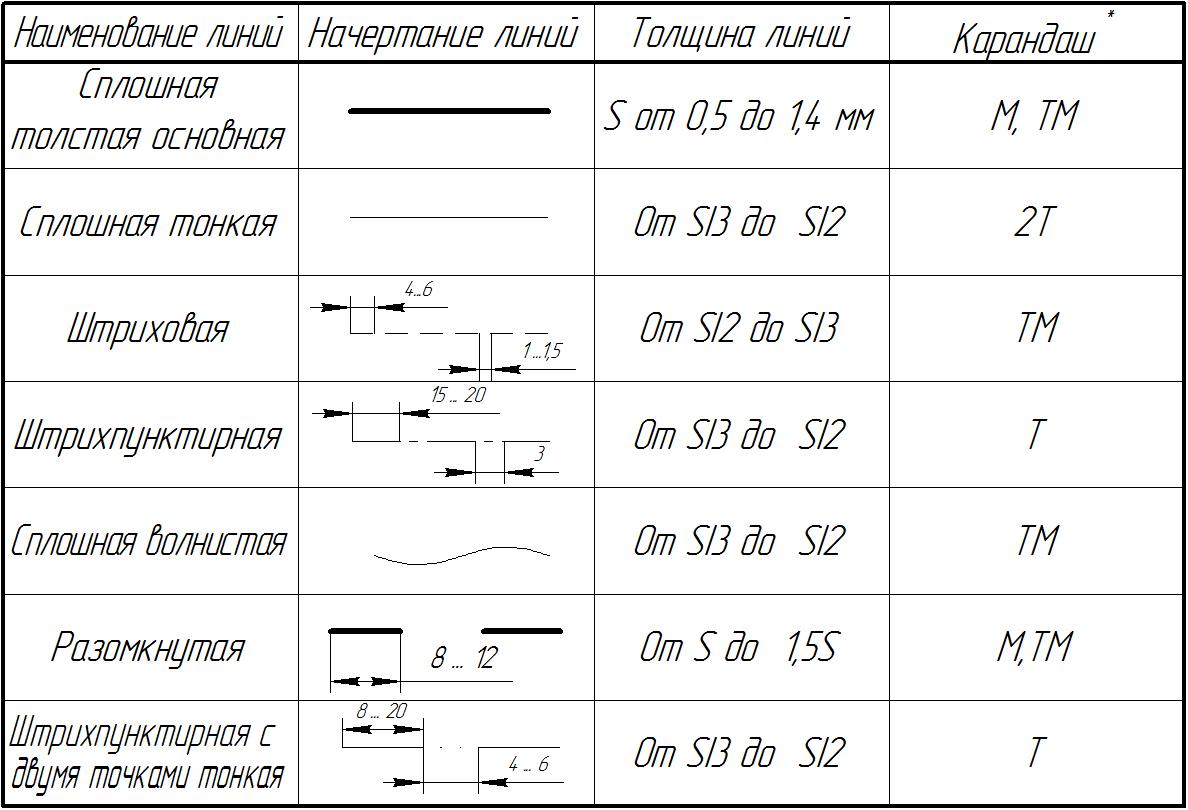

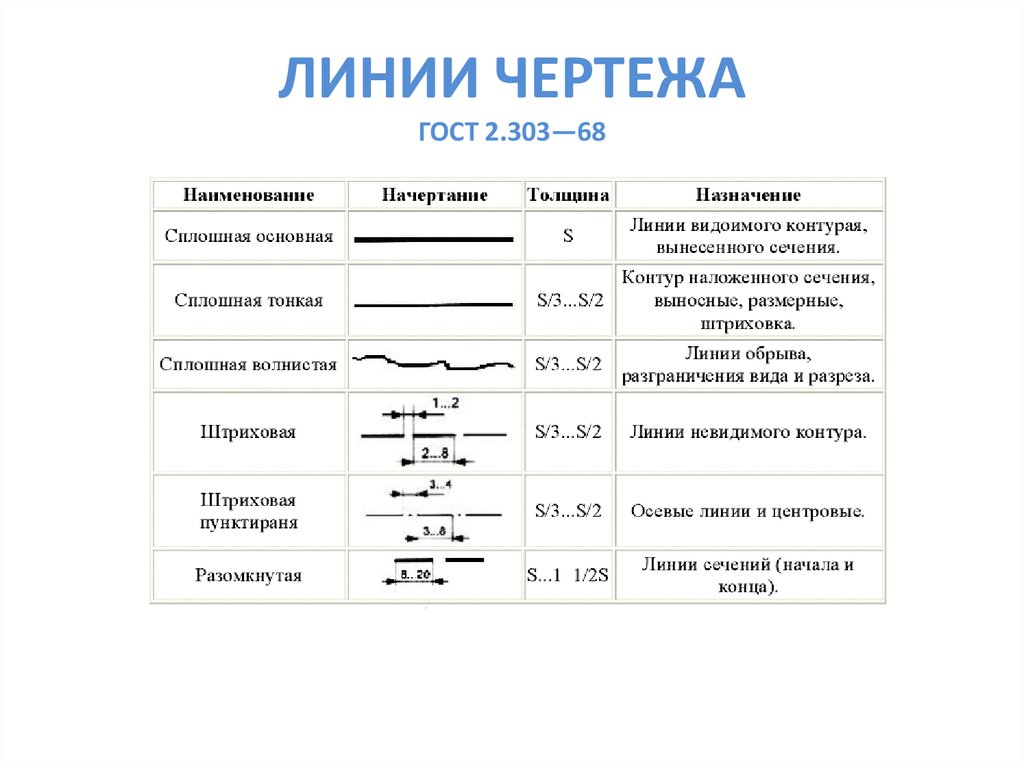

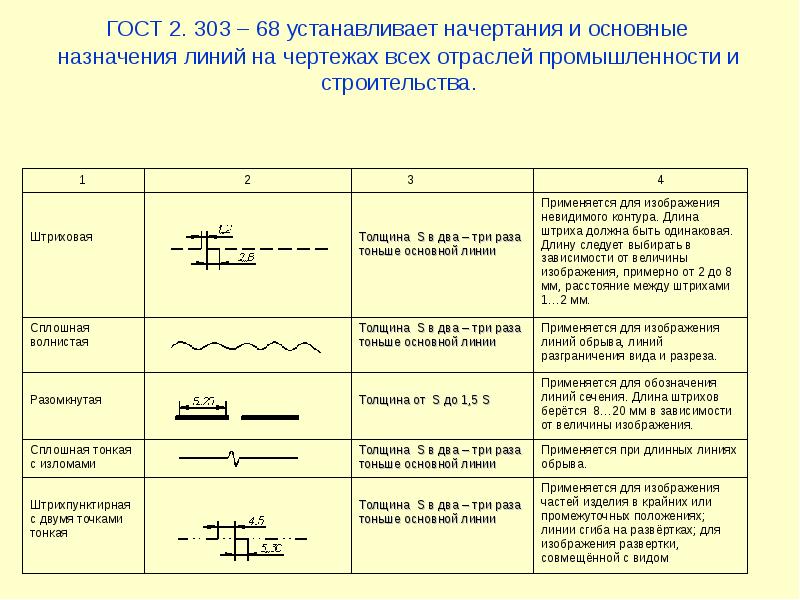

В отличие от машиностроительного, строительный чертеж выполняют более тонкими линиями. Толщина линий обводки зависит от вида чертежа, масштаба изображения, материала конструкций, специальных архитектурных требований. На строительных чертежах наиболее толстой линией показывают уровень земли на разрезе и линию основания на фасаде s = = 1...1,5 мм, линия видимого контура принимается s = 0,5...0,6 мм. Контуры элементов, попавшгх в разрез, утолщаются вдвое. Преобладающей линией чертежа фасада является линия толщиной s/2— s/3, более тонкой линией s/3—s 4 изображают заполнения окснных  [c.386]

Задание на курсовой проект можно рассматривать как часть реального технического задания.

Оно может, например, представлять собой кинематическую схему привода (включая схему редуктора) с исходными данными. Следует выполнить необходимые расчеты, выбрать наилу пние параметры схемы и разработать конструкторскую документацию (чертеж общего вида, чертежи сборочных единиц и деталей, пояснительную записку и др.), предназначенную для изготовления привода.  [c.5]

Нормоконтроль (стандартизационный) является обязательной и важнейшей формой проверки всех видов чертежей и технической до-  [c.12]

Гайка накидная /. Форма этой детали по двум видам чертежа общего вида выявляется полностью, поэтому ее необходимо чертить в двух видах, однако с учетом ее обработки на станках с продольной осью, расположенной горизонтально (рис. 354). Внутренняя поверхность детали полностью обрабатывается (цилиндрические отверстия 0 30 нарезание резьбы, коническая фаска 1,6X45°) при одной установке на токарном станке. Заготовка детали — материал, характеризуемый сортаментом (шестигранник).[c.304]

Особенностью САПР является большой объем графической информации (в виде чертежей, схем, графиков) в потоке дан1н>гх, которыми обмениваются пользователь н ЭВМ. Для тако1 о обмена служат устройства графического ввода-вывода 1) полуавтоматическое устройство  [c.87]

Конструкторские документы подразделяют на следующие виды чертежи детали (1) — сборочный, в том числе для выполнения гидромонтажных и пневмомонтажных работ (2) общего вида (3) теоретический, определяющий геометрические размеры изделия и координаты расположения составных частей (4) габаритный (5) электромонтажный (6) монтажный, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения (7) упаковочный  [c.339]

Таким образом с помощью ПУВГИ можно сформировать в памяти ЭВМ массив данных, соответствующих некоторому чертежу или эскизу, выполненному проектировщиком неавтоматизированным способом. В ряде случаев кодирование имеет несомненные преимуществи по оперативности в сравнении с программным способом получения массивов данных, описывающих графические изображения. Например, к услугам ПУВГИ целесообразно обратиться при формировании базы данных, где группируются сведения о ранее разработанных изделиях, которые первоначально были представлены в виде чертежей.  [c.32]

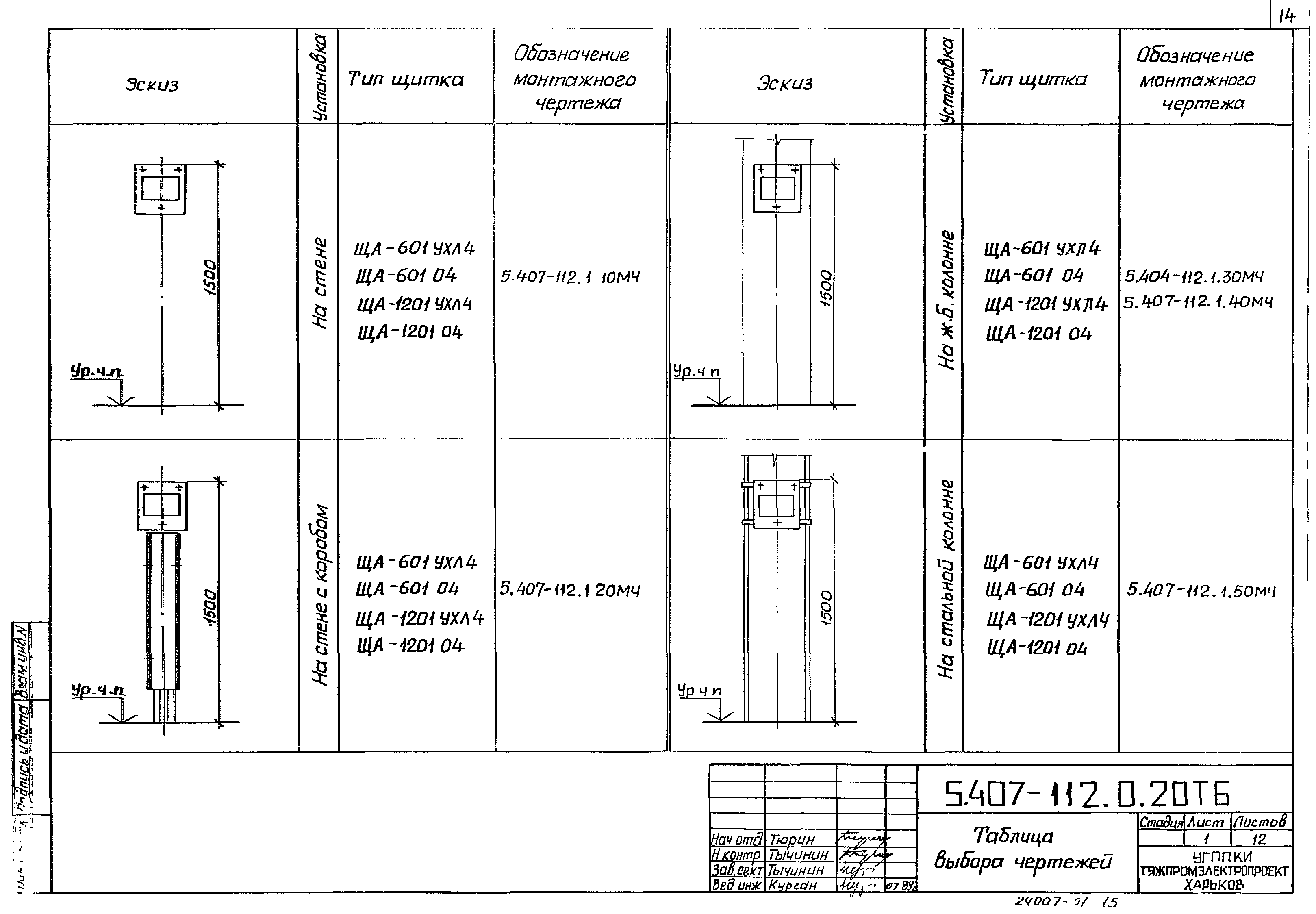

Чертеж общего вида Чертеж установки техничес-ких средств  [c.160]

Выходная ршформация процесса представляется в виде управляющей программы на проблемно-ориентированном языке, управляющей программы в коде конкретного станка с ЧПУ, проектно-технологической документации в требуемом формате. Проектно-технологическая документация может быть оформлена в виде чертежей, текстовой информации или рисунков. Документы создаются автоматически по указанному шаблону список ршструмен-тов, карты цикла, карты инструмента, карты последовательностей.  [c.125]



Виды строительных чертежей

Типы строительных чертежей, их содержание и оформление во многом зависит от характера объектов, а также от назначения самих графических документов.

Строительные объекты по предназначению разделяются четыре основные группы:

  • гражданские здания
  • промышленные здания
  • сельскохозяйственные здания
  • инженерные сооружения

К гражданским зданиям относятся жилые и общественные объекты такие как: магазины, гостиницы, больницы, школы, административно-офисные здания, развлекательные заведения и т. п.

Промышленными зданиями называются сооружения фабрик, заводов, гаражей, складских терминалов, котельных, электростанций и т. п.

Сельскохозяйственные здания, как правило, это объекты для хранения и обслуживания механизированной уборочной и иной техники, постройки для содержания животных, складские помещения.

Инженерными сооружениями называются такие объекты как: мосты, тоннели, дорожные эстакады, земляные и гидротехнические сооружения, резервуарные хранилища и т. п.

При оформлении строительной графической и текстовой документации следует руководствоваться установленными государственными стандартами системы проектной документации для строительства, сокращённо СПДС, а так же стандартами единой конструкторской документации - ЕСКД.

СПДС, так же как и стандарты ЕСКД, обеспечивает структурирование проектной документации и позволяет уменьшить количество графических изображений и форм соответствующих документов, что снижает общую трудоемкость при их выполнении.

Обозначение стандартов СПДС подобно структуре ЕСКД.

Комплекс стандартов СПДС разнесен на десять классификационных групп, которым присваиваются цифры от 0 до 9.

Пример:

ГОСТ 21.107-78*

21 - двузначный цифровой код строительства

1 – первая цифра после точки, классификационная группа СПДС

07 – номер данного стандарта в группе

78 - двузначное число после тире, указывает на год утверждения стандарта-1978г.

* - звёздочку наносят если в стандарт, внесены изменения
