Виды ленточнопильных станков по металлу

Ленточнопильный станок по металлу предназначен для резки различных видов заготовок из разных типов металлов. Резка осуществляется ленточным полотном, которое натягивается между шкивами станка. Вращение шкивов обеспечивается блоком мотор-редуктор. Ленточное полотно зажимается в блок твердосплавных направляющих (промышленные варианты) или удерживается подшипниками (промысловые варианты). Заготовка фиксируется при помощи тисков или иных фиксирующих устройств. После фиксации заготовки осуществляется рез путем подачи полотна на заготовку или подачи заготовки на полотно.

В зависимости от назначения ленточнопильные станки подразделяются на:

Тяжелые промышленные станки.

Характеристики:

Высокая точность,
Оснащены блоком твердосплавных направляющих, удерживающих полотно перпендикулярно зоне резания.
Оснащены планетарным мотор–редуктором.
Консоль перемещаются по закрепленным на двух колоннах (двухстоечные ленточнопильные станки) линейным направляющим.
Натяжение полотна осуществляется гидравлически.

Особенности:

Низкий расход инструмента.
Эксплуатация в 2-3 смены при сохранении высокой производительности и точности резания.

Легкие экономичные промышленные ленточнопильные станки.

Характеристики:

Средняя точность,
Оснащены блоком твердосплавных направляющих, удерживающих полотно перпендикулярно зоне резания.
Оснащены червяными, клиноременными и цилиндрическими редукторами.
Консоль крепится в одном месте на тумбе станка и поддерживается пружинами.
Натяжение полотна осуществляется вручную.

Особенности:

Расход инструмента в большей степени зависит от опыта оператора.
Не рекомендуется использование для резки специальных сталей твердосплавным инструментом.
Эксплуатация в одну или две смены.

Промысловые (ремесленные) станки.

Характеристики:

Оснащены подшипниками, удерживающими полотно перпендикулярно зоне резания.
Низкая цена.

Особенности:

Рекомендуемая эксплуатация в 1 смену.
Высокий расход инструмента.

В зависимости от подачи консоли на заготовку ленточнопильные станки подразделяются на:

Ручные ленточнопильные станки.

Заготовка фиксируется вручную.
Подъем и опускание консоли вручную.

Применяются для решения задач по резке профильных заготовок или сплошных заготовок малых диаметров из конструкционных сталей и сплавов размером до 100-150 мм. От других типов станков отличаются невысокой производительностью, низким ресурсом инструмента, отклонением от перпендикулярности резания заготовки. Не рекомендуются для резки нержавеющих, специальных и высоколегированных сталей.

Гравитационные ленточнопильные станки.

Заготовка фиксируется вручную
Подъем консоли вручную или при помощи гидравлического цилиндра. Опускание консоли обеспечивается за счет собственного веса.

Применяются тех же задач, что и ручные станки. Можно резать заготов до 300 мм. Отличаются от ручных станков более равномерным опусканием консоли, что незначительно увеличивает ресурс инструмента.

Полуавтоматические станки.

Подача заготовки для резки по размеру осуществляется оператором вручную или при помощи приводных рольгангов.
Фиксация заготовки – при помощи гидравлического цилиндра.
Подъем и опускание консоли осуществляется гидравлически.

Применяются для резки всех типов материалов, включая заготовки с большими габаритами (диаметр до 2500 мм). Обладают высокой скоростью резания, возможностью резки высоколегированных сталей и сплавов.

Автоматические станки.

Фиксация заготовки осуществляется при помощи гидравлического цилиндра

Подъем и опускание консоли осуществляется гидравлически.
Подача заготовки на заданные размеры реза осуществляется контроллером (ЧПУ) станка при помощи подающих тисков или подающего стола по предустановленной программе.

В зависимости от способа крепления консоли ленточнопильные станки подразделяются на:

Консольные ленточнопильные станки.

консоль крепится с одной стороны станка.
оснащаются пружинами для поддержания консоли.

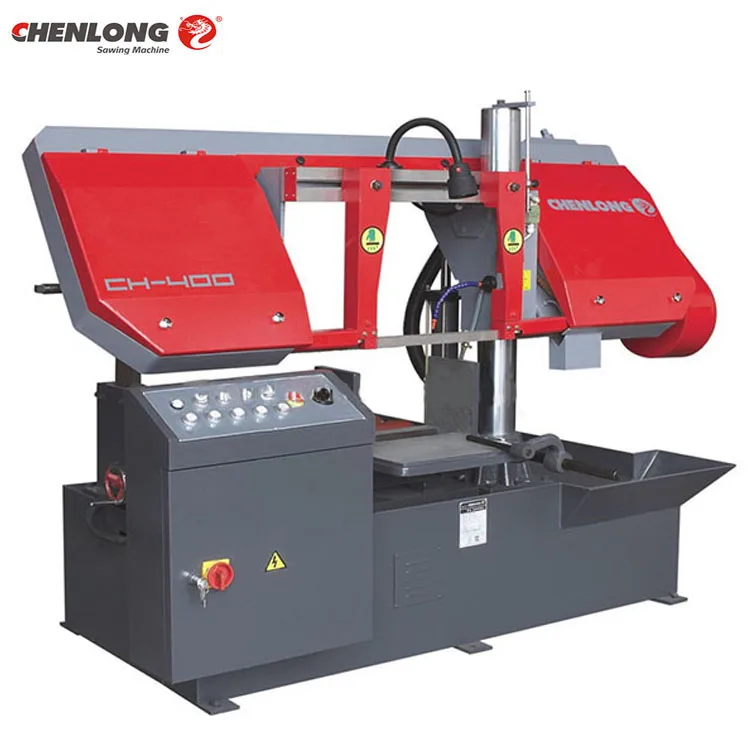

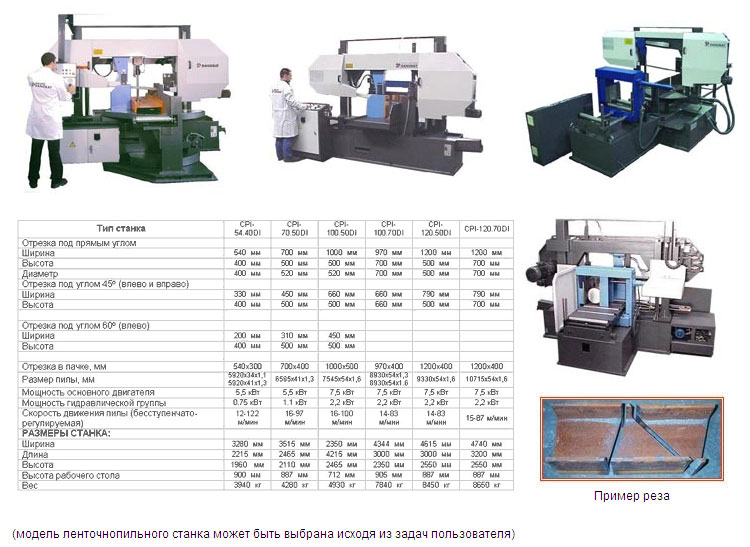

Двухстоечные (портальные) ленточнопильные станки.

Консоль перемещается по двум направляющим.

Преимущества двухстоечных станков:

За счет более жесткой фиксации полотна позволяют осуществлять более производительные режимы резания.

Увеличивают ресурс инструмента, за счет отсутствия вибраций на консоли.

Обеспечивают перпендикулярность резания (допустимое отклонение не более 0,1 мм на 100 мм диаметра заготовки).

Позволяют использовать твердосплавные ленточные полотна для резки высокопрочных и высоколегированных металлов и сплавов.

В зависимости от расположения полотна ленточнопильные станки подразделяются на::

Горизонтальные ленточнопильные станки.

Консоль опускается на заготовку. Полотно расположено параллельно столу.

Вертикальные станки.

Заготовка подается в зону резания или консоль подается в заготовку. Полотно расположено перпендикулярно столу.

Специальные ленточнопильные станки.

Оснащены устройством поворота блока твердосплавных направляющих. Такие станки, в зависимости от конструкции, могут резать заготовки самых сложных форм, под различными углами, в зависимости от специфики производства.

Как выбрать ленточнопильный станок по металлу
Система мотивации оператора ленточнопильного станка.

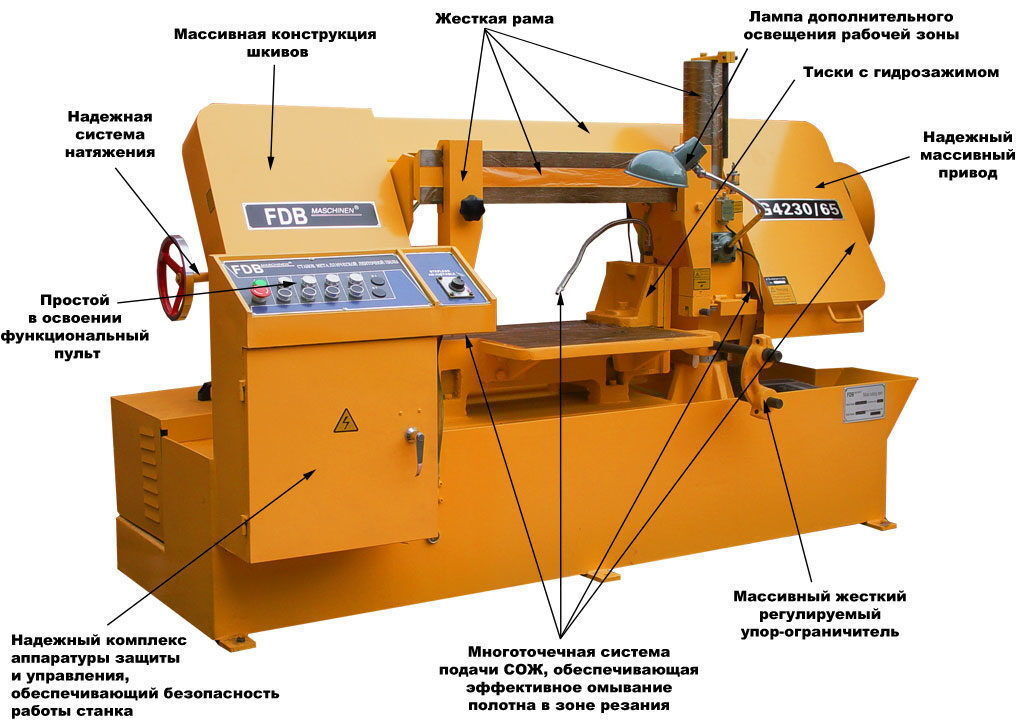

Конструкция ленточнопильного станка по металлу

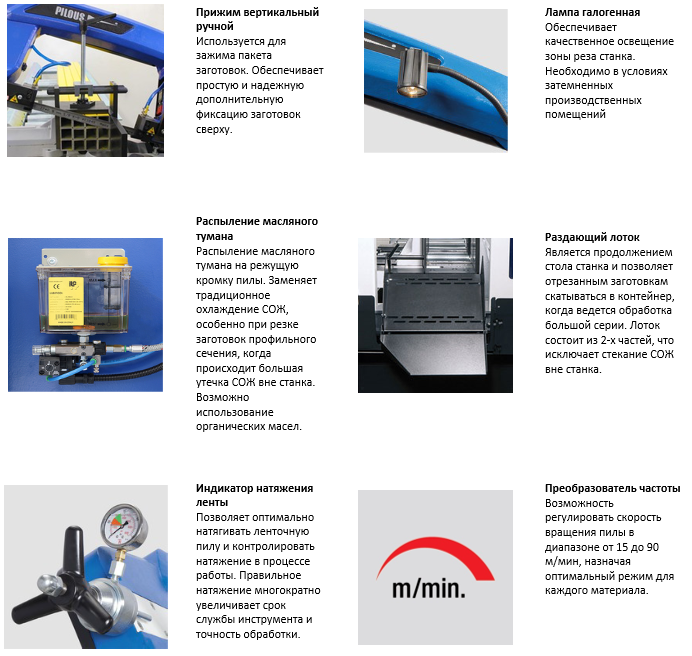

Опции для ленточнопильного станка по металлу
Преимущества серии Geller Industrial

Станки ленточнопильные по металлу.

Назначение. Виды ✅

В современное время выпускается огромное количество различных станков для резки металла, как для фигурной, так и для обычной прямой, но среди всего числа выделяют ленточнопильные станки. В чём же заключается работа данной машины? Механизм очень схож с действиями лобзика, только отличия заключаются в том, что лобзик режет возвратно-поступательно, а ленточнопильный станок по кругу. Из этого следует, что возможности плоскости длинной ленты, которую нарезают, будут очень большими. Распиливается металл на равные пласты по уже заданным параметрам. Износ ленточной пилы происходит довольно медленно, а всё потому, что полотно имеет большую длину и станок практически не подвергается затуплению.

В настоящее время очень развиты машинные технологии, поэтому нынешние ленточнопильные станки имеют высокую надёжность, безопасность и производительность. Разрезание происходит с высокой точностью и технологичностью. Эксплуатировать это оборудование легко и удобно. Помимо всего вышесказанного, стоит отметить, что станок, работающий с металлом, разрезает особо твёрдые сплавы, например, титановые или никелевые.

Ленточнопильные станки разделяют по повороту изделия, он может быть совсем разным, а также по скоростным режимам: медленная резка и быстрая. Каждый станок выпускает определённое количество продукции, по своим возможностям.

Также станки различаются по ширине. Профессиональным считается оборудование, у которого большая ширина. Например, станки с лентой, у которой ширина примерно 13 мм используются для бытовой среды. Если ширина достигает 19 мм и выше – станки подходят для большого производства. Также существует специальная функция на некоторых станках, которая позволяет отключать оборудование после того, как закончена работа. Разделяют станки на несколько типов: автомат, полуавтомат и ручные.

Использование ленточнопильного станка по работе с металлом для отделки различных поверхностей.

Ленточнопильные станки не похожи ни на одни инструменты или ленточные ручные пилы. Станок имеет большую массу, в отличие от других инструментов. Его нельзя поднять руками. Портативным данное оборудование не является, поэтому нельзя с лёгкостью переместить его в другое место. Если у вас есть желание использовать ленточнопильный станок по резке металла, то нужно, лучше всего, обратиться на само предприятие, которое уже оборудовано ленточнопильными станками. Туда вы и доставите свои заготовки. Какое же эти станки, расположенные внутри цеха, имеют достоинство? Эти ленточные пилы жестко зафиксированы в пол с помощью специальных винтов с анкерами. Также помимо станков имеется другое оборудование, с которым они работают в координации. Вместе они подвергают полной металлообработке поверхности металлических изделий. Следовательно, можно сделать вывод, что обычные ножовки по дереву работают совсем иначе, нежели специальное оборудование, закрепленное внутри завода.

Единственная разница между обычными ножовками и ленточнопильными станками – это резка по металлу. Ширина изделия для ленточных пил может быть большая и лезвие их очень острое, поэтому будет обеспечена отличная чистота поверхности обрабатываемого металла. А если посмотреть с другой стороны, то ленточная пила – это та же самая ножовка, которая лежит в сумке вместе с другими инструментами у каждого плотника. Похожи они потому, что ленточный станок по металлу также сможет распилить и куски дерева, только сделать это будет гораздо легче, чем, если вы работали ножовкой вручную. С помощью специального оборудования можно распилить любое дерево, не потратив ни капли сил, и поверхность изделия при этом будет очень чистая, ровная и гладкая.

Различные типы ленточных пил для производства металла

декабря

Различные типы ленточных пил для производства металла

Mac-Tech Inc.2021-12-27T16:47:35-06:00

Автор: Mac-Tech Inc. Новости Комментарии к записи «Различные типы ленточных пил для производства металла» отключены

Металл содержится почти в каждом продукте, который слетает с полок магазинов и в Интернете. Если вы работаете в металлургической промышленности, скорее всего, у вас есть множество инструментов, которые помогут вам манипулировать металлическими заготовками и обрабатывать их в соответствии с их характеристиками. Однако выбор и замена инструментов является сложной задачей с постоянно растущим набором технологий. Вот различные типы ленточных пил для изготовления металла.

Вертикальная ленточная пила

Первым типом, о котором должен знать каждый слесарь, является вертикальная ленточная пила. Этот станок перемещает пильный диск сверху вниз, что делает его идеальным для обработки небольших деталей, обеспечивая при этом простоту манипуляций. Вертикальные ленточнопильные станки — это отличное место для начала производства вашей продукции, в то же время предоставляя техническим специалистам сравнительно простой в обращении инструмент.

Горизонтальная поворотная ленточная пила

Горизонтальная поворотная ленточная пила предназначена для работы из стороны в сторону. Эти пилы относятся к наиболее распространенному типу, поэтому необходимо хорошо знать об их существовании и назначении. Горизонтальный рез имитирует традиционное движение реза ручной пилой. Поворотное действие позволяет пиле, движущейся вбок, соединяться с заготовкой под разными углами. 9№ 0004

Благодаря своей универсальности горизонтальная поворотная ленточная пила предлагает все: от дозирования до перемешивания материала и зажима пакетов. Поскольку для питания движущейся головки используются простые силы, такие как гравитация или гидравлика, эта ленточная пила ножничного типа подходит практически для любого сценария обработки.

Труборезные станки

Каждому первичному металлургическому центру необходима мощность труборезного станка для разрезания полых труб и труб. Сложность резки труб заключается в различной толщине по всему разрезу. Когда вы начинаете резать трубку, вы получаете плотную длинную внутреннюю поверхность, которая охватывает значительную часть диаметра трубки. Но когда вы достигаете середины трубы, у вас есть только толщина трубы вверху и внизу вместе — гораздо меньшая толщина поперечного сечения, которую нужно освоить. Трубчатые ленточнопильные станки должны работать с различной толщиной по окружности, сохраняя при этом максимальную производительность.

Пилы с двумя колоннами

Когда есть две отдельные колонны, через которые проходит головка пилы, это называется пилой с двумя колоннами. Эти ленточнопильные станки бывают разных конфигураций, но наиболее распространенной является горизонтальная двухстоечная пила. Эта система предназначена для обеспечения максимальной точности позиционирования головки при больших разрезах за счет использования двусторонней стабилизирующей конструкции.

Информация о различных типах ленточнопильных станков для металлообработки может помочь каждому руководителю предприятия и технику сделать правильный выбор при выборе оборудования для металлообработки. Если у вас есть какие-либо вопросы о типах ленточнопильных станков или вы ищете ленточнопильный станок для резки металла, наша команда экспертов Mac-Tech всегда готова помочь.

Автор

Mac-Tech Inc.

10 различных типов ленточных пил (с иллюстрациями)

Автор: Дэвид С. Майлз | Последнее обновление: 27 октября 2022 г.

Ленточные пилы широко используются как экспертами, так и любителями, чтобы придать куску доски или дерева более компактную форму и изгиб. Благодаря своей универсальности и простоте использования он занимает первое место в списке наиболее часто используемых электроинструментов в деревообрабатывающей и металлообрабатывающей промышленности.

Ленточные пилы бывают разных форм и типов, при этом каждая из них имеет свои отличительные особенности и конкретное назначение. Для вас крайне важно знать, какие типы ленточных пил используются для каких работ, чтобы эксплуатировать их бесперебойно.

Таким образом, в этой статье будут описаны все доступные типы ленточных пил, а также их применение. Это будет большим преимуществом в вашей ковровой работе.

Оставайтесь с нами.

Содержание

Список различных типов ленточных пил

Аналогично другим электропилам и деревообрабатывающему оборудованию, ленточные пилы делятся на разные категории.

Тем не менее, все ленточнопильные станки классифицируются с двух разных точек зрения:

Пользовательское применение или назначение
По форме.

Давайте взглянем на различные ленточнопильные станки, которые делятся на разные типы на основе этих двух характеристик.

По назначению

В зависимости от области применения ленточные пилы специалисты подразделяют на четыре типа. Это-

Ленточная пила по металлу

Хотя ленточная пила для резки металла очень похожа на обычные ленточные пилы по дереву, она специально разработана для резки прочных металлов. Их наиболее важной особенностью является их лезвие. Лезвие настроено на более низкую скорость, чтобы эффективно резать металлы. Кроме того, лезвие содержит серию зубьев на каждый дюйм, что делает пилу еще более эффективной.

Эти пилы снова подразделяются на два разных типа:

Горизонтальные: Люди используют его, чтобы разрезать более массивные запасы или металлы на более мелкие и адаптируемые размеры. Это делает работу более удобной, уменьшая металл или заготовку до приемлемого размера.

По вертикали: Это имеет совершенно другое назначение. Ремесленник или мастер используют его для контурной резки, полировки и полировки, чтобы сделать свои изделия из дерева красивыми.

WEN 3970T Ленточнопильный станок по металлу размером 4 x 6 дюймов…

(123)

Ленточная пила для мяса

Вы когда-нибудь посещали мясную лавку и видели, как мясник режет мясо блестящим стальным инструментом? Да, это ленточная пила для мяса.

Обычно нержавеющая сталь используется для изготовления ленточных пил для мяса. Они сконструированы таким образом, чтобы за ними можно было легко ухаживать и чистить. Мясники имеют с ним тесную связь, но не ограничиваются только разделкой плоти и толстых костей.

Формы или любители мяса используют пилы для мяса, чтобы нарезать куски мяса на стейки и баранину. Кроме того, некоторые люди используют его, чтобы сделать мясорубку и носик.

Rikon 10-308 Пила для мяса с шлифовальным станком, 10 дюймов

(63)

Ленточная пила по дереву

Наряду со столом ленточные пилы по дереву являются одним из самых универсальных и полезных инструментов плотников. Профессиональные и любители деревообработки больше всего любят его за удобство в использовании.

В мастерских часто используют стабильные версии для распила небольших бревен, тогда как лесопильные заводы используют более крупные ленточнопильные станки для распиловки больших пиломатериалов. Благодаря небольшому размеру реза пилы отходы древесины минимальны.

Три наиболее распространенные ленточные пилы по дереву:

Двойной рез

Как следует из названия, они имеют режущие зубья с обеих сторон полотна. Они в основном используются для промышленных ленточных пил и настольных станков. Их применение также эффективно против металлов и пластмасс.

Resaw

Используются для распиловки пиломатериалов на меньшие размеры. Они обеспечивают минимальные отходы древесины благодаря своим крошечным пропилам.

Головка

Головные пилы имеют большие серебряные зубья на лезвии. Они расположены на расстоянии 2-3 футов, так что они оказывают сильное влияние на древесину. Они используются для резки твердых пород дерева, таких как дуб и вишня.

Настольная ленточная пила

Они стоят между электролобзиком и обычной настольной пилой. Они известны тем, что производят больше энергии в пределах своего короткого пространства. Большинство владельцев домашних мастерских предпочитают использовать настольные ленточные пилы для быстрой и сложной резки. Они легко помещаются практически в любом месте благодаря своим компактным размерам.

WEN 3962T 3,5-амперная 10-дюймовая двухскоростная ленточная пила с. ..

(2000)

По форме:

В зависимости от формы и размера эксперты разделили их на три разных типа. Это-

Горизонтальная ленточная пила

Это довольно широкая классификация ленточных пил. Эти пилы прорезают заготовку горизонтально, поэтому они получили свое название от своего типа работы. Горизонтальная пила помещает заготовку в тиски рядом с станиной ленточной пилы. Затем лезвие опускается горизонтально, чтобы прорезать приклад.

Вам нужно будет поставить пилу на пол, чтобы использовать ее. Он держит приклад вниз и работает очень тихо. Они также обеспечивают лучшую точность во время резки.

Они нравятся и профессионалам, и любителям. Горизонтальные ленточнопильные станки используются для распила больших бревен на более мелкие и удобные в управлении. Однако их недостаточно для сложных разрезов и создания кривых.

WEN 3970T Металлорежущая ленточная пила размером 4 x 6 дюймов. ..

(123)

Вертикальная ленточная пила

Вертикальные ленточнопильные станки работают с электродвигателем, что обеспечивает точную и плавную передачу. Лезвие пилы вращается между двумя колесами – колесо над рабочим столом и другое внизу рабочего стола. Верхнее колесо известно как натяжное колесо, а нижнее колесо известно как ведущее колесо.

Ложа перемещается с одного конца на другой, когда лезвие прорезает его. Система позволяет плотникам использовать ее для сложных разрезов и создания кривых. При правильном использовании этих пил вы можете выполнить некоторые из самых сложных распилов, которые не справятся с другими ленточнопильными станками.

Кроме того, они могут с высокой точностью прорезать прямые линии. Все это делает ее самой универсальной и полной пилой в отрасли.

RIKON Power Tools 10-305 Ленточная пила с упором,…

(357)

Портативная ленточная пила

Широко известные как ручные ленточные пилы, они славятся своим легким весом и возможностью переноски. Столяры, работающие в дороге, отдают предпочтение этим переносным ленточнопильным станкам.

Однако портативность — не единственная особенность, которая делает их такими очаровательными для всех. Они способны прорезать края, создавать изогнутые линии, а также выполнять более сложные и неправильные разрезы.

Кроме того, они могут эффективно распиливать более массивные бревна на более мелкие, и вы можете носить их близко к дереву, если вы не можете сдвинуть бревна. Разве это не дополнительное преимущество?

Распродажа

Портативная ленточная пила DEWALT, глубокий рез, 10 А, 5 дюймов…

(703)

Заключение

Независимо от того, опытный вы столяр или новичок, универсальность ленточной пилы всегда будет вам полезна. Вряд ли найдется работа по резке, которую не могли бы выполнить ленточные пилы — от прямых линий до самых неравномерных разрезов.
