Шлифовальные круги

Шлифовальные круги

Шлифовальные круги

1. Типы шлифовальных кругов общего применения

Таблица 36

Тип круга	Форма круга	Тип круга	Форма круга
ПП-прямого профиля		К-кольцевые
2П- с двухсторон - ним коническим профилем		ЧЦ-чашечные цилиндрические
3П-с коническим профилем		ЧК- чашечные конические
ПВ- с выточкой		1Т-тарельчатые
ПВК-с конической выточкой		ПР-специальные
ПВД-с двухсторон - ней выточкой		ПВДС-с двусторонней выточкой и ступицей
1 ТП- тарельчатые		5ТП





2. Основные размеры (мм) и характеристики шлифовальных кругов

Таблица 37



Тип круга	диаметр, D	Высота, H	Отверстие, d	Шлифовальный материал	Зернис-тость
Круги на керамической связке
ПП	3-25	1-40	1-68	2А,4А,9А,	40-10
	32-50	2,5-100	6-51	2А,4А,9А, 5С,6С	50-М28
	175-350	3,2-200	127-305	1А,2А,4А, 9А,5С,6С	50-М28
	400-1060	6-250	127-305	1А,2А,4А, 9А,5С,6С	50-М28
2П	250-500	10-32	76-203	2А,9А,6С	40-28М
3П	63-500	6-50	10-203	2А,5А,9А,6С	40-16
ПВ	10-600	13-80	3-127	1А,2А,4А 9А,6С	50-6
ПВК	300-750	50-80	127-305	1А,2А	50-16
ПВД	100-900	25-250	32-305	1А,2А,9А	50-16
ЧЦ	40-300	25-100	13-150	2А,6С	50-16
ЧК	50-300	25-150	13-150	2А,4А,6С	50-16
К	450-50	100,125	305,400	1А	50-16
Т, 1Т	80-350	8-40	13-127	2А,4А,6С	40-16
1ТП,2ТП,4ТП 5ТП,6ТП,7ТП	40-260	11-32	6-32	2А	40-16
Круги на бакелитовой связке
ПП	125-350	6-50	32-127	IА,5С,6С	50-16
ЗП	400-900	40-200	127-305	IА,5С,6С	50-6
ПВ	100-300	6-13	20-127	IА	50-16
	32	32	6;10	бС	М28
	750	80	305	IА	50-16
ЧЦ	50-250	32-100	13-127	1А	50-16
ЧК	50-127	25-63	13-32	1А,2А,5С,6С	50-6
Т	80-150	8-16	13-32	бС	12-6
К	200-500	100-125	160-400	1А,5С	50-6
ПР	500,750	16	51,203	1А,5С	50-6
ПН	500,600	63,80	305	1А,5С	50-6
Отрезные	100-400	2-4	20-32	1А,5С	50-6





3.

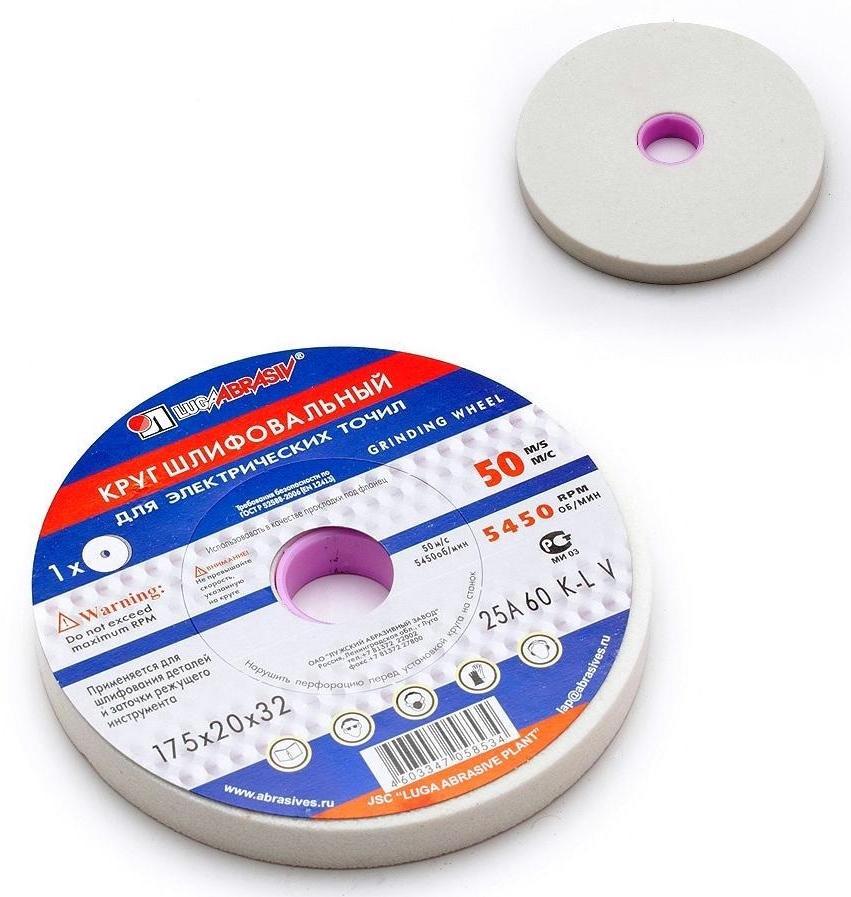

Пример маркировки шлифовального круга

ПП 260×16×76 24А 40 С25 К 35м/с А 2кл

ПП-тип инструмента – круг плоский прямого профиля

260×16×76-Р

азмеры D×Н×d×,мм

24А – марка абразивного материала

40 – зернистость, мкм

С2 – степень твердости

К – разновидность связки – керамическая

35 м/с – рабочая скорость круга

А – класс точности инструмента

2кл – класс неуравновешенности

Используются технологии uCoz

Виды шлифовальных кругов для станков и дрели, их назначение и маркировка – metmaStanki.ru

Шлифовальные круги предназначены для удаления небольшого количества материалов с поверхности заготовки. Таким способом удаляются неровности, выполняется заточка различного инструмента. Для выбора той или иной модели следует ознакомиться с классификацией и видами шлифовальных кругов.

Назначение шлифовальных кругов

Виды шлифовальных кругов

Область применения этих инструментов по обработке широка. Они отличаются не только внешним видом, но и способом изготовления.  С помощью шлифовальных кругов можно убирать небольшой объем с поверхности заготовки, тем самым улучшая технические и эксплуатационные характеристики, внешний вид.

Под определение шлифовального круга попадает множество материалов и инструментов. Поэтому целесообразно рассмотреть наиболее распространенные из них. Для бытовых целей чаще всего используются торцевые, которые устанавливаются на дрель. Кроме этого, следует учитывать маркировку изделия, возможность применения на специальных заточных станках, размер.

Способы применения шлифовальных кругов в зависимости от маркировки и состава:

• шлифование поверхностей различных деталей и заготовок. Степень обработки зависит от зернистости, общей площади контакта и скорости вращения;
• заточка инструментов. Для выполнения этих действий необходимо использовать специальные алмазные точила.

Во время выбора учитывается материал изготовления заготовки. Для обработки деревянных, стальных и полимерных поверхностей с помощью дрели применяются различные типы шлифовальных кругов.

Для выполнения некоторых типов работ иногда требуются шлифовальные круги нестандартной конфигурации и размеров. У других моделей они отличаются не только зернистостью, но и формой. Чаще всего подобные модели применяются для комплектации заводских станков.

Виды кругов для шлифовки

Формы шлифовальных кругов

Чтобы определить типы шлифовальных кругов необходимо ознакомиться с ГОСТ 2424-83. В нем указывается область назначения, материал изготовления и требования к техническим параметрам этого типа инструментов.  Но определяющим значением являются условия эксплуатации.

В настоящее время для выполнения шлифовальных работ могут быть использованы следующие типы торцевых и плоскостных кругов с соответствующей маркировкой и обозначением:

• шлифовальные по металлу. Применяются для обработки сварных соединений. После установки на дрель торцевой частью происходит обработка заготовок и деталей;
• алмазные. Предназначены для финального шлифования поверхности заготовки. Следует помнить, что они относятся к разряду заточных. Характеризуются особым составом;
• фибровые. Изготавливается из многослойной вулканизированной бумаги. Обработка происходит как торцевой, так и плоскостной частью материала. Предназначены для установки на дрель;
• лепестковые. Состоят из множества лепестков, установленных на монтажном кольце. Характеризуются высокой приспосабливаемостью к любым типам поверхностей заготовок. С помощью лепестковых дисков эффективно удаляется ржавчина;
• самозацепляемые. Характеризуются высоким показателем зернистости. Одна часть имеет клейкую основу для установки на дрель. Предназначены для тонкой обработки деревянных или металлических поверхностей.

Перед тем как выбрать следует учитывать зернистость шлифовальных дисков. Это же относится и к заточным моделям. Чем больше размер зерна — тем интенсивнее будет сниматься материал с поверхности детали во время обработки точилом.

По металлу

Алмазный

Фибровый

Лепестковые

Самозацепляемый

Также учитывается диаметр. Для бытовых станков применяются модели с диаметром от 50 до 300 мм. Во время тонкой обработки могут быть установлены круги специальной формы.

Материал изготовления заточных шлифовальных кругов

Заточные и шлифовальные круги

Степень обработки шлифовального круга во многом зависит от его структуры. Учитывая различные типы операций, производители предлагают несколько типов для дрели, отличающихся маркировкой, материалом изготовления и типом обработки — торцевой или плоскостной.

Главным требованием к материалу изготовления являются абразивные свойства.  Одновременно с этим они должны иметь достаточную механическую прочность, не разрушаться под воздействием агрессивных сред. Последнее качество особо важно при использовании охлаждающих жидкостей. Это не свойственно для лепестковых моделей.

Структуру и состав материала изготовления можно определить по маркировке и обозначению. Там же указана область применения шлифовального круга:

• электрокорунд. Разделяются на белые (22А, 23А, 24А, 25А), нормальные (12А, 13А, 14А, 15А, 16А), хромистые (32А, 33А, 34А), титановые (37А) и циркониевые (38А). Чем больше число — тем выше качество изготовления;
• карбид кремния. Изготавливается зеленого (62С, 63С, 64С) и черного (52С, 53С, 54С, 55С) цветов. Первый имеет более хрупкую структуру. Используются в качестве заточных;
• алмаз. Основная область применения — заточка и шлифование твердосплавного инструмента. С помощью алмазных кругов можно выполнять доводку других типов шлифовальных поверхностей;
• эльбор. По свойствам близок к алмазу, но отличается большей термостойкостью. Для бытовых нужд в качестве точила практически не применяется, так как имеет высокую стоимость.

Электрокорунд

Карбид кремния

Алмаз

Эльбор

Следующим свойством торцевых кругов для дрели является их зернистость. Она определяет чистоту получаемой поверхности. В старом ГОСТ основной характеристикой являлся размер зерна. Это характеристика может варьироваться от 20 до 200 мкм. Зернистость по ГОСТ 52381-2005 обозначается Fx (где x — характеристика размера зерна). Чем выше это значение, тем меньше размер частиц.

В каждом конкретном случае материал изготовления шлифовального круга для торцевой обработки с помощью дрели определяется в индивидуальном порядке. На это влияют свойства заготовки, требуемая степень ее шлифовки.

Маркировка основных шлифовальных кругов

Маркировка абразивного круга

Для того чтобы выбрать оптимальные модели шлифовального круга необходимо знать условные обозначения на его поверхности. Таким образом можно узнать не только способ его изготовления, но и зернистость, точные размеры и конфигурацию: лепестковый, обычный или специальный заточной.

В первую очередь следует определить материал изготовления и возможность использования как точила на станке. Данные можно взять из перечня, описанного выше. Затем узнается зернистость круга для дрели. В некоторых случаях пиктограмма указывает на невозможность торцевой обработки. Чаще всего это касается корундовых дисков по металлу.

Следующим свойством является твердость шлифовального круга. Классификация зависящая от его состава:

• F, G. Относятся к разряду очень мягких;
• H, I, J. Мягкие, предназначены для чистовой обработки деталей;
• K, L. Таким образом маркируются изделия со средней мягкостью;
• M, N. Средние, наиболее распространенный тип;
• O, P, Q. Со средней твердостью;
• R, S. Твердые;
• T, U. Очень твердые, используются в качестве точила;
• V, W, X, Y, Z. Чрезвычайно твердые.

Производители редко обозначают структуру и состав диска на маркировке. В первую очередь это относится к типу связи. Данный термин указывает, какой состав применялся для создания однородной массы. В настоящее время в качестве связующего компонента может использоваться керамическая, бакелитовая и вулканитовая связки.

Во время эксплуатации может нарушиться геометрия овального круга или размер лепесткового основания. В особенности это касается торцевой обработки деталей с помощью дрели или станка. В таком случае необходимо сделать правку согласно маркировке. Для этого рекомендуется использовать твердосплавный инструмент или алмазные диски.

В видеоматериале показаны основные виды шлифовальных кругов:

Дополнительные справочные материалы

Микротвердость материалов

Термостойкость материалов

Соотношение зернистости

Номера зернистости по ГОСТу

Обозначение твёрдости кругов

Структура абразива

Шлифование периферией

Шлифование торцом

Типы шлифовальных кругов и различные характеристики

18 ноября 2020 г.

Шлифовальный круг является стандартным оборудованием металлургической промышленности. Он используется для резки металлов различных размеров, форм и производительности. Шлифовальный круг состоит из двух частей; абразивный режущий состав, используемый для шлифования, и связующее вещество, образующееся между абразивами.

Наждачный круг выполняет несколько операций в рамках шлифовальной и, следовательно, абразивной обработки. Эти Шлифовальные круги находят свое применение в шлифовальных станках.

Для чего используются шлифовальные круги?

Шлифовальный круг сначала крепится к шлифовальному станку, а затем крепится к опорным оправкам. Сила прикладывается к колесам со стороны реборды с размерами, необходимыми для передачи вращения.

Вот некоторые основные области применения шлифовальных кругов;

High Performance

Шлифовальные круги могут выполнять задачи с очень высокими допусками.

Поддерживает многократное формование

Основная цель точного шлифовального круга — производить металлы различной формы. Шлифовальные круги приобретают различные формы, такие как круглые, квадратные, чашки и тарелки.

Шлифование твердых сплавов

  Они идеально подходят для резки различных материалов и могут выполнять твердое шлифование инструментов, таких как сталь и другие металлы.

Колесо состоит из материала, в котором крупные частицы соединяются друг с другом цементирующей матрицей. Это приводит к формированию сплошной круглой формы различных видов шлифовальных кругов.

В зависимости от использования колеса доступны различные профили и сечения. Как правило, для изготовления колеса используется твердая сталь и алюминиевая сталь – частицы соединяются с помощью натуральных композитных камней, таких как жернова.

Типы шлифовальных кругов

Существуют различные виды шлифовальных кругов с различными характеристиками. Они зависят от типа используемого абразива, созданных размеров и готового продукта.

Ниже приведены основные типы шлифовальных кругов:

Прямой круг

Он используется в нескольких видах инструментов, таких как долота. Может выполнять шлифовку различных видов. Этот передовой базовый шлифовальный круг доступен почти в каждой мастерской по всей планете. Чаще всего они используются для заточки таких инструментов, как стамески и лезвия газонокосилок.

Цилиндр или кольцо колеса

Используется для сборки плоских поверхностей. Шлифование происходит верхней стороной круга.

Конический круг

Используется для шлифования резьбы и наборных зубьев.

Прямая чашка

Используется для нарезки инструментов и фрез шлифовальных станков. Одно из наиболее известных применений шлифовальных кругов — это полировка камня или бетона. Но с небольшим количеством песка чашечные шлифовальные круги могут справиться с такими деликатными работами, как удаление краски и клея.

Чашечные круги часто используются для повторной заточки и чистовой обработки в нескольких случаях, в зависимости от размера абразива.

Чашка для посуды

Находит применение в куттерных и координатно-шлифовальных станках. Тарельчатые шлифовальные круги выглядят как чашечные, но они неглубокие и имеют более тонкую кромку поверхности. Их узкая форма позволяет им проникать в узкие щели, до которых чашечное колесо никогда не дотянется. В противном случае они используются для эквивалентного применения в качестве чашечного колеса.

Круг тарелочный

Находит применение для заточки фрез и спиральных сверл.

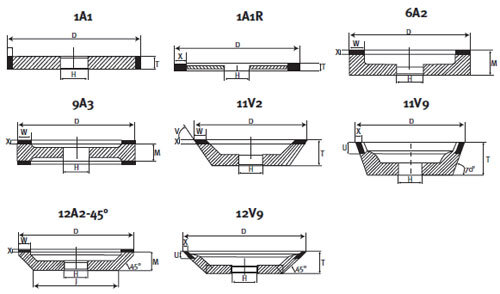

Алмазные круги

Используется для совершенствования технических алмазов.

Отрезные круги

Они находят свое применение при изготовлении арматурных стержней. Отрезные круги по металлу также используются для быстрого удаления и обрезки. Торцевые шлифовальные круги проходят по объектам, шлифуя материал. Этот отрезной круг имеет ширину шлифовальной кромки, как правило, очень узкую и снимает тонны напрямую.

Шлифовальные круги доступны в различных формах и размерах, и каждый круг имеет свое назначение. Одни точат и режут, другие полируют и шлифуют.

Форма и типы шлифовального круга должны соответствовать типу применения, и это помогает Выбрать правильный шлифовальный круг.


Спецификации шлифовального круга

Шлифовальный круг используется для окончательной обработки изделий. Он состоит из абразивных зерен, связанных между собой с помощью:

• Смолы,
• Эпоксидная смола,
• Резина,
• Металл А
• Стекловидные материалы.

Доступны различные формы и размеры в зависимости от области применения и, следовательно, от материала. Это может быть простая плоская форма диска без углублений, раструбов и чашеобразной формы.

Завершение Примечание!

A Шлифовальные круги для резки — стандартный инструмент в обрабатывающей промышленности. Он используется в автомобильных мастерских, на строительных площадках, в инструментальных мастерских, на предприятиях медицинского производства и т. д.

Но использование шлифовального круга без соответствующих знаний и практики может быть чрезвычайно опасным.

Вот эти два способа помогут вам избежать любой беды:

1. Имейте четкое представление о безопасности шлифовального круга.
2. Выберите правильное колесо для работы.

Benchmark Abrasives имеет более чем 20-летний опыт работы с промышленным оборудованием. Мы поставляем промышленную продукцию премиального качества со всего мира на рынок США.

По дополнительным вопросам, пожалуйста, свяжитесь с нами по телефону 877-841-1837 или отправьте сообщение на Контактная страница Металлообработка

Когда вы изготавливаете и обрабатываете детали для аэрокосмической отрасли, получение требуемого высокого качества сводится к способности шлифовать и отделывать детали, чтобы они каждый раз идеально выполняли свою работу. Как это делается? Шлифовка — это проверенный метод, который мгновенно улучшает ваши детали, но всегда есть один ключевой вопрос, который необходимо задать. Какой тип шлифовального круга следует использовать для выполнения работы?

Нажмите здесь, чтобы просмотреть нашу инфографику о состоянии аэрокосмического производства

Шлифовальные круги представляют собой абразивный режущий инструмент с тысячами абразивных зерен, распределенных вокруг круга. Эти зерна движутся по заготовке, чтобы срезать любую крошечную стружку, которая влияет на производительность детали. Диаметр колес варьируется от 1 до 20+ дюймов, а толщина может варьироваться до долей дюйма. Для разных операций и разных деталей нужны разные колеса. Например, маленькое колесо может идеально подойти для кузова автомобиля, а для шлифовки железнодорожных путей может понадобиться колесо большего размера.

Давайте уточним.

Существует девять основных типов шлифовальных кругов.

Вот краткое изложение каждого и того, для чего они используются:
1. Прямые колеса. Самый распространенный тип круга, прямые круги используются для плоского, круглого и бесцентрового шлифования. Они используются для создания слегка вогнутых поверхностей.
2. Цилиндр. Используемые в шлифовальных станках с вертикальным и горизонтальным шпинделем, цилиндры, также называемые кольцевыми кругами, не имеют центральной монтажной опоры и используются для создания плоских поверхностей с помощью торца круга.
3. Конические колеса. Обычно используемые для таких операций, как нарезание резьбы и зубчатых колес, конические колеса похожи на прямые колеса, но они сужаются к центру, поэтому они могут воспринимать более высокие боковые нагрузки.
4. Прямые чашки. Дополнительная радиальная шлифовальная поверхность в качестве альтернативы шлифовальным чашкам в инструментальных и шлифовальных станках полезна для определенных видов работ.
5. Чашки для посуды. Используемый для шлифования фрезой и приспособлением для шлифования, шлифование тарельчатых чашек представляет собой очень мелкий шлифовальный круг в виде чашки: толщина позволяет шлифовать пазы и щели.
6. Колеса для тарелок. Используется для шлифования спиральных сверл и фрез, тарельчатые круги распространены для областей, не предназначенных для механической обработки.
7. Алмазные круги. При шлифовании чрезвычайно твердых материалов, таких как твердосплавные режущие наконечники, бетон и даже драгоценные камни, алмазные круги справятся с этой задачей.
8. Маленькие навесные колеса. При установке на ручной инструмент или стальную оправку малые навесные колеса бывают самых разных вариаций и используются для различных операций
9. Отрезные круги. Тонкие и использующие радиальные волокна для армирования, отрезные шлифовальные машины используются на угловых шлифовальных машинах для быстрого удаления или обрезки.

Тип используемого шлифовального круга зависит от ряда факторов, включая материал детали.

Итак, это охватывает девять типов шлифовальных кругов, но это не конец нашей истории. Шлифовальные круги также определяются абразивами, которые фактически выполняют работу по отрезанию лишнего материала. Процент зерна и связки, а также расстояние между ними на круге определяют структуру круга. Конкретный абразив выбирается в зависимости от того, как он взаимодействует с обрабатываемым материалом. Идеальные абразивы остаются острыми с минимальным затуплением вершины. Когда кончики абразивов начинают тупиться, абразивы ломаются, создавая новые режущие точки.

Кубический нитрид бора (CBN) — универсальный суперабразив, используемый для шлифования стали и никелевых сплавов. CBN может быть не таким твердым, как алмаз, но он намного лучше сопротивляется износу, что означает меньшее количество замен кругов и меньшее время простоя машин, обеспечивая при этом превосходную термическую стабильность.
