Шлифовальные станки – назначение, классификация, расшифровка

Назначение шлифовальных станков

Металлорежущие станки, предназначенные для обработки заготовок абразивными инструментами, составляют шлифовальную группу. При обычном шлифовании достигают параметра шероховатости поверхности Ra = 1,25 … 0,32 мкм, при точном шлифовании Ra = 0,38 … 0,08 мкм, а при отделочных операциях Ra =0,08 … 0,02 мкм.

Классификация и расшифровка шлифовальных станков

Шлифовальные станки имеют широкую номенклатуру и отличаются по назначению, устройству, конструктивным параметрам, универсальности, степени автоматизации, точности и виду инструмента.

По степени универсальности металлорежущие станки подразделяют на универсальные для обработки деталей широкой номенклатуры в единичном и мелкосерийном производстве; специализированные для обработки однотипных деталей различных размеров в крупносерийном и массовом производстве; специальные для обработки деталей одного типоразмера в массовом производстве.

Все металлорежущие станки, в том числе и шлифовальные, в соответствии с ГОСТ 8 — 82Е изготовляют пяти классов точности; Н — нормальной; П — повышенной; В — высокой; А — особо высокой; С — особо точные.

По массе различают станки легкие — массой до 1 т, средние — массой до 10 т, тяжелые — массой свыше 10 т. Особо тяжелые станки массой свыше 100 т называют универсальными.

Расшифровка шлифовальных станков

Условное обозначение модели станка состоит из сочетания трех — пяти цифр и одной-трех букв (например 3Л722В).

Первая цифра обозначает шифр группы станков. Цифра 3 соответствует шлифовальным, полировальным и доводочным станкам (1 — токарным станкам; 2 — сверлильным и расточным станкам, 4 — комбинированным станкам; 5 — зубо- и резьбообрабатывающим станкам; 8 — разрезным станкам и 9 — разным станкам).

Вторая цифра обозначает типы шлифовальных станков:

• 1 — круглошлифовальные;
• 2 — внутришлифовальные;
• 3 — обдирочно-шлифовальные;
• 4 — специализированные шлифовальные;
• 5 — не применяется;
• 6 — заточные;
• 7 — плоскошлифовальные;
• 8 — притирочные и доводочные;
• 9 — разные.

Третья, а иногда и четвертая цифры характеризуют основные параметры станка или детали. Так, на станке 3M151 обрабатывают заготовки диаметром 200 мм и длиной 700 мм, а на станке 3M152 соответственно 200 и 1000 мм.

Буквы, стоящие после цифр, указывают на модернизацию базовой модели станка, степень точности и особенности станка. Обычно первая из букв стоит после первой или второй цифры и указывает на то, что рассматриваемая конструкция станка усовершенствована, т. е. принадлежит к новому поколению станков (например модель 3К229).

Расшифровка шлифовального станка 3Л722В

• 3 — группа шлифовальных и доводочных станков
• Л — поколение станка
• 7 — плоскошлифовальный тип
• 22 — станок определенного типоразмера с длиной и шириной стола 1250х320 мм
• В — высокий класс точности

Для станков с программным управлением введена дополнительная индексация, которую проставляют в конце условного обозначения модели. В обозначении моделей станков с цикловым программным управлением добавлена буква Ц.

Для обозначения станков с числовым программным управлением (ЧПУ) и устройством цифровой индикации (УЦИ) в условное обозначение модели введена буква Ф с цифрой: 1 — для станков с цифровой индикацией положения, а также станков с цифровой индикацией и предварительным ручным набором координат; 2 — для станков с позиционными системами ЧПУ; 3 — для станков с контурными системами ЧПУ; 4 — для станков с комбинированной системой ЧПУ.

Специальные и специализированные станки обозначают индексом, состоящим из одной или двух букв, присвоенных каждому заводу-изготовителю, который ставят перед шифром модели станка. При выпуске заводом-изготовителем нескольких моделей станка его шифр дполняют порядковым номером модели.

Источник: Справочник шлифовщика Кащук В. А. Верещагин А. Б., Шлифовальные станки Лоскутов В. В.

разновидности и основные характеристики, принцип работы

Шлифовальный станок выпускается для обработки материалов различной твёрдости. Благодаря ему можно выполнить доводку до необходимого состояния какой-то детали, имеющую плоскую, цилиндрическую или конусную поверхность.

Обычно итогом шлифования является обработанная поверхность, которая имеет высокую степень чистоты и шероховатости. Финишная обработка материалов при помощи шлифовальных станков производится с применением специальных абразивных инструментов. К таким инструментам можно отнести войлочные или абразивные круги, наждачную ленту или абразивную пасту.

• Принцип работы
• Виды обработки
• Технические характеристики
• Виды шлифовальных станков по металлу
• Шлифовальный станок по дереву
  • Виды шлифовки
  • Виды станков по дереву
  • Устройство
  • Характеристики
• Техника безопасности

Принцип работы

Принципом работы шлифовального агрегата является вращательное движение режущего инструмента, а также возвратно-поступательный ход доски. Диск вращается на большой скорости и за один подход он может снять тонкий слой металла, а если постоянно и аккуратно двигаться вперёд и назад, то тогда будет обеспечиваться довольно медленная обработка всей поверхности детали.

Глубина шлифования, от которой зависит качество поверхности, будет обеспечиваться на различных станках по-разному. Обычно её можно регулировать с помощью автоматического перемещения рабочего стола вверх или вниз. На современных моделях местоположение по вертикальной оси изменяется при помощи специальной рабочей головки, которая имеет режущий инструмент.

Виды обработки

Современное оборудование позволяет выполнять очень большой и широкий спектр возможностей. Шлифовальные станки можно применять для достижения абсолютно разных целей.

Обычно с помощью станков производят следующие виды обработки наружных поверхностей:

• Обдирка черновой заготовки.
• Доводка шероховатостей до нужного значения.
• Доводка габаритов детали до необходимого размера.
• Полировка деталей, имеющих коническую, цилиндрическую или плоскую поверхность.
• Заточка инструментов.

Технические характеристики

Нужно понимать, что для разных целей по обработке деталей, можно приобрести и разные шлифовальные станки. Но, так или иначе, при выборе следует обращать внимание на некоторые общие технические характеристики.

• Мощность привода.
• Расстояние от шпинделя до рабочего стола, которое влияет на толщину шлифовки обрабатываемой детали.
• Ход рабочего стола по осям Y и X, который обеспечивает ширину и длину шлифовки.

Ещё очень важной характеристикой является точность обработки, а также максимальная и минимальная поперечная подача и, разумеется, размер рабочего стола. На эти характеристики нужно обращать особое внимание при покупке этого вида аппарата.

Виды шлифовальных станков по металлу

Современные станки разделяются на несколько разновидностей, а зависит это от их предназначения.

• Круглошлифовальный станок. Назначение этого оборудования — обработка цилиндрических и конических поверхностей. А также такие станки могут обрабатывать торцевые поверхности. Круглошлифовальный станок может быть универсальным и простым. На универсальных станках устанавливается функция поворота шлифовального диска. Простые этой возможности лишены.
• Внутришлифовальный. Из названий можно понять, что предназначение станка — обработка поверхностей изнутри.
• Плоскошлифовальный. Предназначается для обработки сопряжённых плоских поверхностей, а также прямых деталей.
• Бесцентрошлифовальный. Такое оборудование применяется на крупносерийном производстве. Заготовку нельзя будет зафиксировать обычным способом, поскольку удерживаться она будет из-за силы вращения между специальным роликом и шлифовальным кругом. Два этих предмета будут вращаться в противоположных направлениях.

Шлифовальные станки можно приобрести при помощи специализированных сайтов, на которых реализуется только качественная продукция известных компаний.

Основным отличием плоскошлифовального и круглошлифовального станка является тип обрабатываемой детали. На круглошлифовальном агрегате можно обрабатывать детали типа вала, то есть трубы. А на плоскошлифовальном оборудовании обработка ведётся только плоских поверхностей, можно обрабатывать пластины.

Шлифовальный станок по дереву

Шлифовальный агрегат для обработки дерева является специальной конструкцией, которая создана для уменьшения шероховатости поверхности дерева, чтобы получить более приятную на ощупь поверхность. В зависимости от обрабатываемой поверхности, можно найти разные типы станка.

Виды шлифовки

Шлифовальный аппарат по дереву имеет разные характеристики, которые зависят от предназначения оборудования. Все станки изготавливаются специально для решения определённой задачи, что зависят от вида шлифовки.

Есть несколько видов абразивной обработки:

1. Плоское шлифование применяется для обработки одиночных или сопряжённых плоских поверхностей.
2. Ленточный тип обработки используется для финишной обработки плоских или сопряжённых поверхностей.
3. Чтобы произвести круглое шлифование, используется специальный станок по дереву. В результате можно получить коническую или цилиндрическую поверхность из дерева.

Для каждого вида шлифования необходимо применять определённую модель станка. Некоторые можно сделать собственными руками, другие же являются более сложной конструкцией, а потому производством занимаются только специальные фирмы.

Виды станков по дереву

• Тарелочные или дисковые приспособления. Это очень распространённый вариант станков. В конструкцию входит специальный диск, к которому производится крепление абразивного материала. С помощью диска можно производить множество операции. Тарелочный тип станков для шлифования по дереву применяется очень часто. Тарелочный агрегат применяют для того, чтобы зачистить поверхность, которая имеет цилиндрическую, шаровую или конусную форму. Этот аппарат очень компактен и его можно установить на любой верстак. Производительность агрегата велика, поскольку он имеет хороший электродвигатель. Чтобы использовать таким видом оборудования не нужно обладать какими-то определёнными навыками.
• Ленточный станок используется уже несколько десятилетий. Он стоит относительно недорого, но имеет при этом высокую производительность. Процесс шлифования осуществляется с помощью специальной ленты, которую необходимо заменять, когда она сотрётся. Можно самостоятельно производить регулировку степени натяжения ленты. Чтобы повысить устойчивость ленты к истиранию, необходимо покупать такую, что делается с использованием графита. Такая лента будет гораздо больше стоить, но изготовить своими руками такую никак нельзя, к тому же она дольше прослужит. Чтобы зафиксировать ленту, надо применять резиновые ролики, которые будут контролировать её движение.
• Барабанный тип станка. Чтобы произвести обработку реек, досок или щитов, применяется именно такой вид оборудования. Процедура шлифования производится специальным цилиндром либо барабаном.
  Иногда устанавливают в конструкцию сразу несколько барабанов. Чтобы повысить эффективность модели, на барабан надевается абразивный материал разной зернистости. Таким образом, за один подход можно произвести черновое и чистовое шлифование, что повысит эффективность оборудования.
• Комбинированные модели ещё встречаются, они применяются в определённых ситуациях. Но такой вид станка нельзя использовать при массовом производстве. А также стоит запомнить, что если попросить производителя повысить точность обработки, то увеличится, соответственно, и цена станка.

Устройство

Степень выравнивания поверхности будет зависеть от применяемого абразивного материала, а также конструктивных особенностей самого станка. Обычно вручную очень трудно и долго производить шлифовку больших деталей, поэтому применяется механизация процесса, которая повышает производительность, а также увеличивает точность обработки деталей.

Типичный наждачный станок для дерева состоит из следующих элементов:

• Абразивная поверхность.
• Станина бывает разных размеров и форм, что позволяет размещать заготовки под разными углами.
• Приспособление, что позволяет обрабатывать круговые поверхности.
• Упор, позволяющий выполнить обработку в горизонтальной плоскости.

Для станины обычно применяют сталь или чугун, поскольку эти материалы выдерживают высокие нагрузки и принимают на себя большую часть вибрации. Если изготавливать приспособление своими руками, то лучше использовать чугун, поскольку он стоит дешевле.

Характеристики

• Мощность является основным параметром, на который нужно обращать внимание. Мощность зависит от электродвигателя, который установлен в аппарате. Если покупать станок для производственных нужд, то мощность двигателя должна составлять 1 кВт и более.
• На работу также влияет ширина рабочей поверхности, поскольку, чем больше лента или барабан, тем большую производительность имеет модель. Но увеличенный размер может привести к тому, что станок будет сложнее монтировать, и он займёт очень много свободного пространства.
• Скорость движения абразивного элемента — очень важная характеристика. Несмотря на фиксированные показатели вращения шпинделя электродвигателя, движение абразивного материала может быть различным. Это достигается специальным приводом. Предел движения составляет 350−1800 метров в минуту.
• А также нужно смотреть на размер станка, поскольку приспособления имеет абсолютно разные габариты, и могут подойти не для любого участка.

Техника безопасности

Очень часто люди получают травмы различной степени по причине несоблюдения элементарных правил техники безопасности. Для того чтобы избежать таких неприятных последствий работы, нужно изучить меры предосторожности и правила работы со шлифовальным станком.

• Всегда надо работать только в защитных очках. Любой материал может в любой момент раскрошиться от воздействия оборудования, а его кусочки разлетятся в разные стороны и могут попасть в глаз. А ещё были случаи, когда шлифовальный камень из-за старости подвергался разрушению. Это тоже может стать причиной поражения открытых участков тела.
• Если имеются длинные волосы, то необходимо работать в шапочке, которая не даст локонам попасть во вращающиеся детали оборудования.
• Никогда нельзя стоять прямо перед станком. Лучше сделать полшага в сторону. Тогда никакая деталь не отлетит в туловище.
• Работать на станке нельзя в перчатках, поскольку их может затянуть внутрь вместе с рукой.
• Запрещается обрабатывать детали на шлифовальном станке в длинной одежде, поскольку ткань может легко намотаться на движущиеся предметы.
• Категорически запрещается подпускать к агрегату ребёнка. Нужно сразу предупредить его, что это не игрушка. В том случае, если такой аппарат стоит дома, то электрический шнур надо после работы подвешивать высоко, чтобы ребёнок не дотянулся до него и не подключил устройство к сети.

14 типов шлифовальных станков [Работа, схема и PDF]

В этой статье вы узнаете, что такое типа шлифовальных станков с их схемой , принципом работы, и PDF .

Шлифовальные станки и типы

Машины, на которых устанавливаются шлифовальные круги и выполняется шлифование, такие станки называются шлифовальные станки . По функциональному назначению их можно разделить на две части. Широко используются обычные шлифовальные машины. Их называют грубыми или зацепляющими шлифовальными машинами. В эту категорию входят следующие типы шлифовальных машин.

Типы шлифовальных машин:

Ниже приведены типы шлифовальных машин:

1. Машина из шлифования на стенде
2. шлифовальный станок
   1. Круглошлифовальный станок
   2. Плунжерный шлифовальный станок
   3. Фасонно-шлифовальный станок
   4. Внутришлифовальный станок
   5. Бесцентрово-шлифовальный станок
   6. Плоскошлифовальный станок
   7. Универсальный шлифовальный станок
   8. Инструменты и режущий шлифовальный станок

1.

Настольный шлифовальный станок

Эти типы шлифовальных станков закрепляются на верстаке или столе. В него вставляется шестерня или шкив. Для вращения крупногабаритных шестерен или шкивов также закреплена ручка. Он содержит один или два шлифовальных круга. На этой шлифовальной машине можно обрабатывать кромки режущих инструментов. Предусмотрена также возможность их работы с питанием.

2. Ручная шлифовальная машина

Этот шлифовальный станок также закрепляется на верстаке или столе. Предусмотрено перемещение шлифовальных кругов по уровню, как показано на рисунке.

См. также: Работа шлифовального круга и шлифовального станка

3. Точильный станок с пьедесталом

Эти типы шлифовальных станков работают от электроэнергии. Он устанавливается на опорную раму отдельно на земле. По обеим сторонам вала электродвигателя установлены шлифовальные круги.

Подставки для инструментов также поставляются с ними. Они наиболее широко используются в мастерских. Этими шлифовальными машинами обрабатываются кромки всех видов режущих инструментов. Кроме того, им можно чистить формованные изделия.

4. Переносная шлифовальная машина

Это небольшая шлифовальная машина, работающая от электричества. Его можно легко носить с собой куда угодно. Шлифовать можно, держа его в руке. Он используется для очистки тяжелых сварочных работ.

На одном конце вала двигателя установлен шлифовальный круг, а на другом конце закреплена ручка или переключатель для управления станком в соответствии с нашим удобством. Пользоваться им следует осторожно, так как есть вероятность получить удар током.

Подробнее: 9Различные типы операций с листовым металлом со схемами

5. Гибкий шлифовальный станок

Эти типы шлифовальных станков показаны на рисунке. Электродвигатель в этой кофемолке установлен таким образом, что его можно перемещать в любом направлении. Гибкий вал насаживается на вал двигателя с помощью муфты. На одном конце вала предусмотрены шлифовальный круг и ручка. С помощью этой шлифовальной машины можно легко шлифовать большие объемы работ.

6. Прецизионный шлифовальный станок

В шлифовальном станке этого типа подвижный шпиндель встроен в шлифовальный круг. Этот шпиндель устанавливается на столе вместе с двигателем. С помощью этого шпинделя шлифовальный круг можно вращать вперед, назад, влево или вправо в рабочем состоянии. С его помощью шлифуются изделия отличной отделки и точности. These grinders are of the following types:

1. Cylindrical grinder
2. Plung cut grinder
3. Form grinder
4. Internal grinder
5. Centreless grinder
6. Surface grinder
7. Universal grinder
8. Tool and cutter grinder

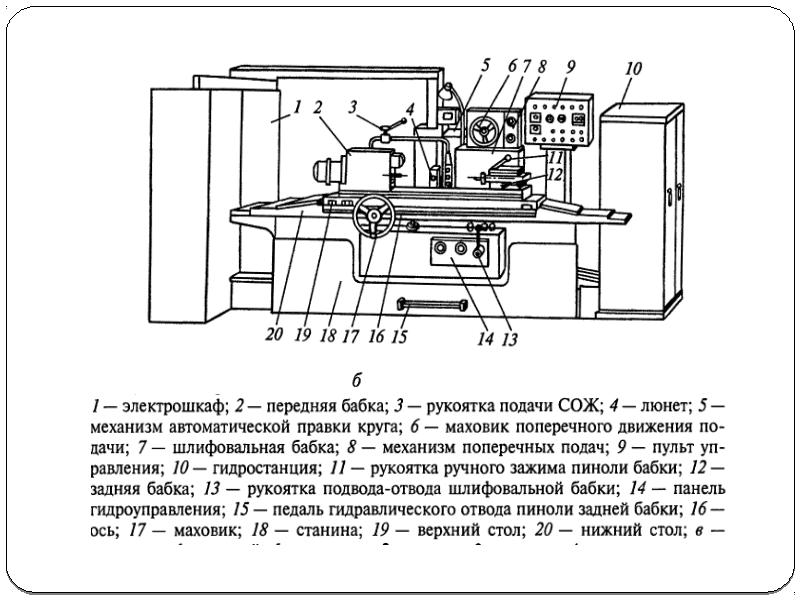

1 Круглошлифовальный станок

С помощью этого шлифовального станка шлифуются поверхности, выровненные строгателем или шлифовальным станком. Цилиндрическая поверхность шлифуется станком, в котором шлифовальный круг насажен на вал свободного электродвигателя.

В шлифовальных станках этого типа шлифовальный круг устанавливается на рабочий стол станка, который может иметь поперечную подачу и шлифовать всю обрабатываемую поверхность. Они бывают следующих трех видов:

а. Плоская цилиндрическая шлифовальная машина

В этом типе шлифовального станка заготовка вращается в патроне или в центре и шлифуется вся цилиндрическая поверхность заготовки. С помощью этой шлифовальной машины чистовая обработка втулок, штифтов, стержней, конических штифтов и т.д.

b. Роликовая мельница

Этот тип шлифовального станка используется на сталелитейных заводах, печатных станках и т. д. для шлифования тяжелых роликов.

в. Шлифовальный станок для поршней

Поршни I.C. двигатели требуется шлифовать не круглой формы, а овальной и конусообразной, чтобы при увеличении их размера из-за нагрева они не могли отложиться в цилиндре. Эта шлифовальная машина специально предназначена для шлифовки этих форм.

2. Погружной шлифовальный станок

Эти шлифовальные станки используются для шлифования небольших валов. Диаметр болгарки намного больше, чем у работы. Коленчатый вал автомобилей шлифуется этой шлифовальной машиной.

Их также называют станками для шлифования коленчатых валов. Этот тип шлифовальной машины также выполнен в другой форме для шлифовки распределительных валов. Чтобы вал не стал гибким, используются люнеты.

3. Фасонно-шлифовальный станок

Под данный тип шлифовального станка изготавливаются шлифовальные круги различной формы. Этим кругам подается подача, и выполняется точное шлифование в соответствии с формой шлифовального круга на движущейся цилиндрической поверхности. В эту категорию включены три типа шлифовальных станков. Это:

а. Обычная шлифовальная машина

Эти шлифовальные машины используются для шлифовки обычных форм. Принцип работы обычной шлифовальной машины показан на рисунке.

б. Шлифовальный станок

Этот тип шлифовального станка используется для нарезания точной резьбы. Используются шлифовальные круги размера и формы резьбы. Его принцип показан на рисунке.

в. Зубошлифовальный станок

Принцип работы зубошлифовального станка показан на рисунке. В этой шлифовальной машине используются шлифовальные круги разной формы для вырезания вмятин разного размера и формы.

Читайте также: 22 Различные виды операций на токарных станках

4. Внутришлифовальный станок

Эти шлифовальные станки используются для шлифования круглых и полых деталей независимо от того, является ли внутренняя поверхность этой работы полностью круглой, круглой или имеет конусообразную форму. В таких шлифовальных машинах используются маленькие шлифовальные круги от 3 см до 5 см. Иногда шлифовальные круги специальной формы от 0,2 см до 0,3 см. Эти измельчители можно разделить на две части.

а. Зажимной шлифовальный станок

В этом типе шлифовального станка работа выполняется в патроне. Шлифовальный круг делает работу точной за счет шлифования его полой части.

б. Планетарная шлифовальная машина

В этом типе шлифовальной машины, в то время как работа остается неподвижной, шлифовальный круг движется как планета в эксцентричном движении во внутренней части и шлифует внутреннюю поверхность. Предусмотрены специальные приспособления для перемещения помола вверх и вниз. его принцип проиллюстрирован на рисунке.

5. Бесцентровая шлифовальная машина

В этом типе шлифовальной машины для удержания работы используется патрон. Работа перемещается через шлифовальный круг и регулирующий круг. Эта шлифовальная машина состоит из четырех основных частей: (1) Шлифовальный круг (2) Рабочий стол (3) Регулирующий круг (4) Направляющая. Их принцип был объяснен через рисунок.

Джобс продолжает касаться лезвия рабочей подставки из-за давления шлифовального круга. Регулирующее колесо заставляет работу вращаться с одинаковой скоростью. Таким образом, регулирующий круг и шлифовальный круг начинают двигаться в одном направлении. Задание получает автоматическую скорость движения вперед.

Скорость перемещения задания зависит от наклона и скорости регулировочного колеса. Его можно отрегулировать в соответствии с требованием. Этот тип шлифовальных машин используется в современных мастерских для массового производства. С помощью этой шлифовальной машины полируются и обрабатываются изделия из стекла, фарфора, дерева, резины, пластика, железа, стали и сплавов. Работа может быть помещена в их положение.

6. Плоскошлифовальный станок

Плоские поверхности аккуратно шлифуются с помощью этого типа шлифовальных станков. Для этой шлифовальной машины работа удерживается непосредственно магнитным патроном или рабочим столом. Защитный стол строгальных или формовочных машин также используется в виде стола. Их классификация осуществляется двумя способами:

1. По таблице они бывают двух типов
   1. Стол поворотный
   2. Стол возвратно-поступательный
2. По шпинделю бывают следующих типов:
   1. Шлифовальный станок с вертикальным шпинделем
   2. Шлифовальный станок с горизонтальным шпинделем

a. Плоскошлифовальный станок с вращающимся столом

Этот тип шлифовального станка показан на рисунке. Рабочий стол вращается вокруг своей оси, также предусмотрена подача на этот стол.

б. Плоскошлифовальный станок с возвратно-поступательным движением стола

Этот тип шлифовального станка показан на рисунке. Этот рабочий стол совершает возвратно-поступательные движения, как строгальный или фрезерный станок.

в. Плоскошлифовальный станок с вертикальным шпинделем

В этом типе шлифовального станка шлифовальный круг крепится вертикально к столу станка или заготовке.

б. Плоскошлифовальный станок с горизонтальным шпинделем

На рисунке показан плоскошлифовальный станок с горизонтальным шпинделем. Шпиндель шлифовального круга устанавливается в горизонтальном направлении. Колесо движется вперед медленно. Когда один ход завершен, он отводится назад и выполняется горизонтальное шлифование.

7. Универсальная шлифовальная машина

Это своего рода круглая шлифовальная машина. Рабочий стол, передняя бабка и шлифовальная головка поворотного типа. Вот почему все виды помола можно легко выполнять с помощью этого типа кофемолок.

8. Точильный станок для инструментов и фрез

Это небольшой шлифовальный станок. На этом шлифовальном станке затачивают сверло, развертку, метчик и особенно фрезу. Шлифовальные круги мягкого сорта имеют форму прямой, расширяющейся чашки или тарелки.

Головку колеса можно повернуть под любым углом. Его можно установить на столе для выполнения различных работ. Задняя бабка устанавливается в Т-образный паз на рабочем столе. Этот полный стол можно настроить в любом месте. Задание удерживается по центру между передней и задней бабками с обоих концов.

---

Подведение итогов

Вот и все, спасибо за прочтение. Если у вас есть вопросы по поводу « виды шлифовального станка s» задавайте в комментариях я вам отвечу. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

Подпишитесь на нашу рассылку, чтобы получать уведомления о наших новых сообщениях.

Введите адрес электронной почты

Скачать PDF этой статьи:

Скачать PDF

Читать далее:

• Станок с ЧПУ: обзор, характеристики, основные элементы, работа и PDF
• Строгальный станок: детали, типы и принцип работы
• Сверлильный станок – Детали, его типы, операции и многое другое [Полное руководство] с PDF

Типы шлифовальных станков и их принцип работы различные операции, выполняемые на шлифовальном станке, доступность различных типов способствовала их достижению и эффективности. Некоторые специальные типы шлифовальных машин специально разработаны для повышения эффективности работы.

Сегодня мы рассмотрим различные типы шлифовальных станков и их функции.

Содержание

• 1 Типы шлифовальной машины:
  • 1,1 Пол или Скамейка:
  • 1. 2. шлифовальные станки:
  • 1.7 Бесцентровые шлифовальные станки:
  • 1.8 Заточные станки и фрезы:
• 2 Пожалуйста, поделитесь!

Типы шлифовальных станков:

Ниже представлены различные типы шлифовальных станков:

Напольный или настольный шлифовальный станок:

Это небольшой тип станка, используемый в мастерских или лабораториях для шлифования небольших заготовок. Он часто используется для заточки режущего инструмента токарных станков и сверл для сверлильных станков, а также мелких заготовок. Как его называют, машина устанавливается на пол или скамейку.

Прочтите: Типы слоттеров и их характеристики

Питьевая шлифовальная машина:

Переносные шлифовальные машины не фиксируются в одной точке, они часто используются во всем производственном процессе. его можно использовать в любом положении, что дает оператору возможность работать с другой стороной шлифования. Это один из наиболее часто используемых шлифовальных станков, который часто используется для резки плитки.

Абразивная шлифовальная машина:

Абразивная шлифовальная машина представляет собой особый тип шлифовальной машины, но очень похожа на другие типы. Ну, абразивный шлифовальный станок используется при резке и чистовых работах. Однако он дороже напольного и переносного измельчителя.

Шлифовальный станок с поворотной рамой:

Шлифовальный станок с поворотной рамой требовал квалифицированного и опытного рабочего из-за того, что он сложный. Он предназначен для тяжелых заготовок, и при его использовании необходимо соблюдать серьезную осторожность.

Плоскошлифовальный станок:

Плоскошлифовальный станок состоит из различных компонентов, таких как абразивный круг, патрон (устройство, удерживающее заготовку) и поворотный стол. Патрон удерживает заготовку на месте, а колесо и объект вращаются для получения гладкой поверхности.

Круглошлифовальные станки:

Этот тип используется для обработки наружных поверхностей заготовок, что делает его пригодным для работы с различными формами, если они могут вращаться вокруг центральной оси. Заготовка и шлифовальный круг вращаются одновременно в цилиндрических шлифовальных станках.

Читать:

Типы круглошлифовальных станков включают наружный диаметр, внутренний диаметр и бесцентровые шлифовальные станки.

Бесцентровые шлифовальные станки:

Это тип цилиндрического шлифовального станка, в котором используются два вращающихся колеса для фиксации заготовки на месте. В нем не используется шпиндельная центрированная шлифовальная машина. Скорость вращения колес определяется скоростью удаляемого материала.

Шлифовальные станки для инструментов и фрез:

Этот тип шлифовального станка использует станок с ЧПУ с 5 осями и несколькими шлифовальными кругами. Устройство используется для заточки и изготовления фрез, таких как сверла, ступенчатые инструменты и концевые фрезы. Он также широко используется для производства инструментов, используемых в деревообрабатывающей и металлорежущей промышленности.

Прочтите: Различные типы фрезерных станков

Вот и все в этой статье, различные типы шлифовальных станков и их использование.
