Типы труб: подробно об основных видах труб и их характеристиках

alexxlab | 09.03.2023 | 0 | Разное

Содержание

Какие виды труб бывают

Под трубами понимаются изделия, имеющие тонкие стенки и предназначенные для того, чтобы обеспечивать по ним транспортировку жидкостей или газов. Кроме того, трубы часто используются для изготовления различных элементов металлических конструкций. Следует заметить, что ту форму, которую имеют современные трубы, человек уже давно, еще на заре цивилизации, «подсмотрел» у природы. Как утверждают ученые, трубы являются одними из старейших предметов, которые используются человечеством.

Самые первые трубы, которые люди применяли для удовлетворения собственных нужд и потребностей, использовали в повседневной хозяйственной деятельности, изготавливались из материалов растительного происхождения, такого как древесина, тростник, бамбук, и поэтому долговечностью не отличались. По этой причине до наших дней они не дошли, так что совершенно невозможно установить, когда и где они начали применяться.

Стандартные трубы
Трубы металлические водогазопроводные

Стальные трубы квадратного сечения
Трубы стальные прямоугольные
Трубы стальные прямоугольного сечения
Труба профильная стальная прямоугольная
Трубы прямоугольного сечения
Металлическая труба прямоугольная

Медные трубы

Медь является тем металлом, который человек начал использовать раньше, чем другие, и поэтому вполне логично, что первые металлические трубы, подобные современным, делали именно из нее. Главной отличительной особенностью медных трубопроводов является их исключительно высокая устойчивость к коррозии, благодаря чему срок их эксплуатации достигает ста и более лет. Кроме того, они обладают повышенной теплопроводностью. Основным же недостатком трубопроводных систем, изготовленных из меди, является их высокая стоимость, и именно поэтому они сейчас применяются практически исключительно в элитных сооружениях.

Стальные трубы

Трубы, изготавливаемые из различных марок стали, на сегодняшний день являются наиболее распространенными. Они имеют чрезвычайно широкую сферу применения: их используют для сооружения металлоконструкций (причем как строительных, так и машиностроительных), инженерных и санитарно-технических коммуникаций. Высокая популярность труб этого типа обусловлена тем, что сталь – относительно недорогой материал, к тому же обладающий очень хорошими прочностными характеристиками.

Сейчас существует немало разновидностей стальных труб, среди которых наиболее распространенными и массовыми являются:

Трубы бесшовные горячекатаные

Трубы стальные электросварные круглого сечения
Трубы квадратные

Трубы бесшовные горячекатаные изготавливаются в соответствии с ГОСТ 8732 – 78 из углеродистой, легированной и низколегированной стали и имеют диметр от 25 до 550 миллиметров. Бесшовные горячекатаные трубы бывают как тонкостенными, так и толстостенными, причем последние чаще всего применяются для транспортировки по ним рабочих сред (жидкостей или газов), находящихся под высоким давлением. Бесшовные трубы небольшого диаметра используются для изготовления опор в системах телевидения и радиовещания.

Трубы стальные электросварные круглого сечения изготавливаются в соответствии с ГОСТ 8732 – 78, а основные сферы их применения – создание водопроводных, отопительных и газопроводных систем. Они имеют диаметр от

8 до 1620 миллиметров, а изготавливаются путем изгибания и сваривания электросваркой стальной полосы. Кроме того, трубы этого типа подвергаются дополнительной термической обработке. Стальные электросварные трубы могут использоваться в качестве опор систем телевидения и радиовещания, а также в зданиях с агрессивной средой в качестве элементов конструкции покрытия.

Трубы квадратные относятся к электросварному типу и, как нетрудно понять из их названия, в сечении имеют квадратную форму. Она придает изделиям дополнительную прочность, а размеры стороны квадрата могут составлять от 80 до 180 миллиметров. Трубы квадратные чаще всего используются для изготовления строительных конструкций, например, каркасов высотных зданий, легких кровель, несущих каркасов стен, витражей и переплетов. Помимо этого, труба квадратного сечение применяется для изготовления мебели и даже автомобилей.

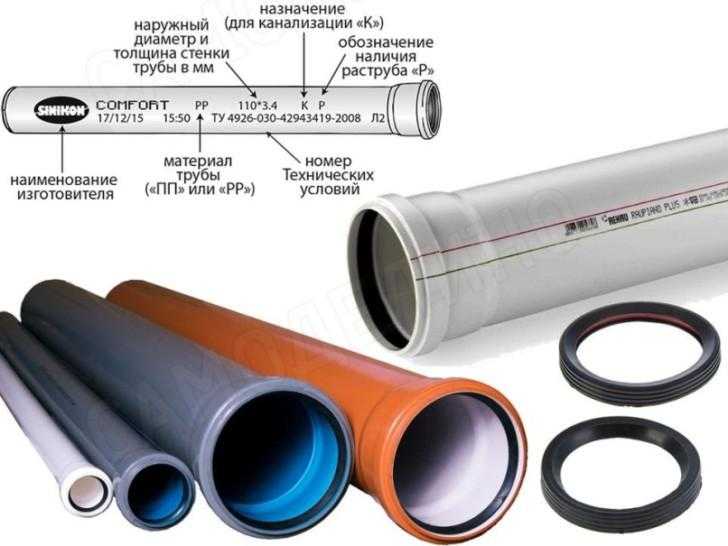

Пластиковые трубы

Современные пластиковые трубы изготавливаются из таких полимерных материалов, как полипропилен, полиамид, поливинилхлорид, полиэтилен и некоторых других. Чаще всего они используются для транспортировки жидкостей или газов, а также в роли защитных оболочек при прокладке электрических, волоконно-оптических кабелей или кабелей связи. Главной отличительной особенностью пластиковых труб является их абсолютная невосприимчивость к коррозии, а также высокая стойкость к воздействию агрессивных химических сред. Кроме того, они являются достаточно прочными, эластичными, обладают небольшой массой и низкой теплопроводностью.

плюсы и минусы в эксплуатации

Если в жизни кому-то приходилось сталкиваться с выбором труб, то они знают, что имеется очень большой выбор этого материала. Все трубы подразделяются на разные типы классификаций, которые еще подразделяются на подгруппы. Это зависит в большей степени от материала изготовления. Затем учитывается метод работы, как они защищены от коррозии, и учитывается их назначение.
Поэтому перед приобретением труб необходимо познакомиться со всеми видами классификации. А еще узнать об их плюсах и минусах в эксплуатации.

В зависимости от материала из которого были изготовлены трубы, они делятся на:
Металлические: чугунные, стальные и другие виды сплавов.

Содержание

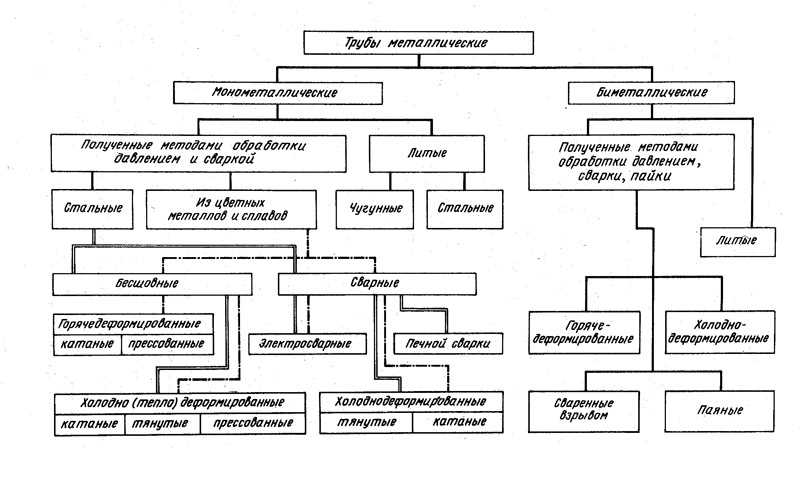

Виды металлических труб
Виды чугунных труб
К минусам можно отнести:
Плюсы:
Виды стальных труб
Основные положительные параметры
Отрицательные свойства
Виды полимерных труб
Плюсы таких труб очевидны
Виды металлополимерных труб
Применение
Виды асбестоцементных труб
Фигуры трубы
Защита для труб от повреждения
Цели

Виды металлических труб

Виды чугунных труб

производство чугунных труб

Если выбирать чугунные, то у них есть свои специфические особенности. Из-за них такие трубы нельзя применять в слабых грунтах, а также там, где имеется сейсмическая опасная зона.

К минусам можно отнести:

• Большой вес.
• Много металла уходит на их изготовление.
• Хрупкость повышена.
• Сложность при изготовлении труб малого диаметра.

Плюсы:

• Хорошая стойкость к коррозии в водных условиях.
• Срок службы очень большой.
• Стойкость к изнашиванию.
• Труба очень прочная.
• Обладает огнеупорностью.
• Стоимость данных труб невысокая.
Используют их для прокладывания системы канализации и водоотведения. Тепловые и газовые трассы также не обходятся без них. Можно устанавливать в установках для подачи холода и для перекачивания нефтяной жидкости использовать.

Виды стальных труб

труба стальная круглая

Стальные трубы обладают определенными достоинствами и недостатками.

Основные положительные параметры

• Высокопрочные.
• Отличная пластичность.
• Устойчивы к давлению изнутри.
• Весят мало.
• Герметичность дают сто процентную, что становится возможным использовать их в системах газо- и водоснабжения.

Отрицательные свойства

• Небольшой срок эксплуатации.
• Подвержены коррозии.
• Нельзя применять их в агрессивной среде.
• Гибкость ограничена.
Имеются трубы без швов и сварные из частей.

Виды полимерных труб

трубы с полимерным покрытием

К таким трубам можно отнести пластмассовые. Делают их из полипропилена, поливинилхлорида, полиэтилена и других материалов.

Плюсы таких труб очевидны

• Отличная стойкость к перепадам температуры.
• Устойчивы к коррозии.
• Невысокий вес.
• Пропускная способность отличная.
• Несложно обрабатывать. Поэтому они универсальны, их можно применять во многих областях хозяйства. Даже в сейсмически опасных зонах.
Минус у таких труб только один: это невысокая прочность. Но пользуются они большим спросом на сегодняшний день.

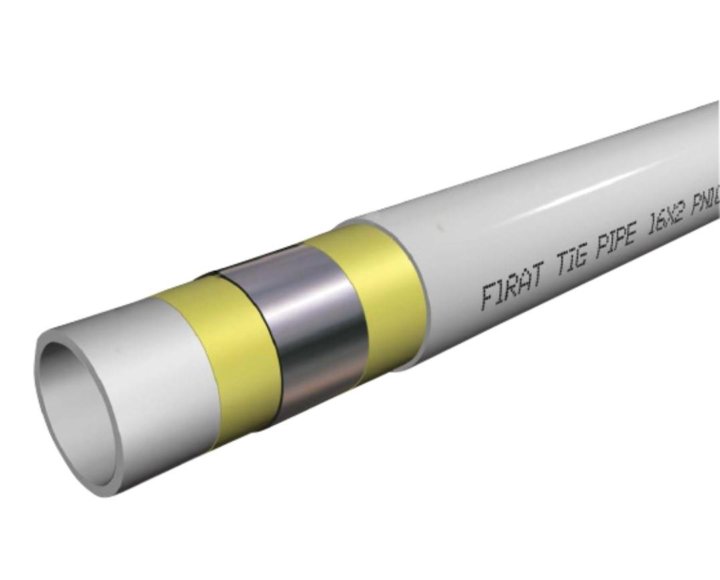

Виды металлополимерных труб

металлополимерные трубы для отопления

Такие трубы считаются самыми молодыми, потому что их технологию изготовления создали совсем недавно. Но они уже становятся популярными у специалистов. И все потому, что имеют ряд преимуществ:
• Высокая прочность.
• Устойчивость к коррозии.
• Долговечность. Срок службы до пятидесяти лет.
• Нейтральны в химическом плане.
• Гнутся легко, поэтому могут выдержать любую обработку.
• В них не остается никаких налетов внутри.

Применение

Из-за того, что имеют много достоинств, эти трубы используются во многих отраслях:
• Для проведения водоснабжения, отопительной системы и канализации используют трубы малого размера в объеме, они еще армируются фольгой.
• Большой размер труб используют в газо- и нефтяных трубопроводах. Кроме того они используются для транспортировки агрессивных веществ.
• Применение в гидро-и пневмотранспорте.
• Для выщелачивания из-под земли металлов цветных и редкоземельных.

Виды асбестоцементных труб

трубы асбестоцементные безнапорные

Для изготовления труб такого вида используется портландцемент смешанный с волокном из асбестоцемента. К их плюсам можно отнести:
• Небольшой вес.
• Теплопроводность низкая.
• Стойкость к коррозии материала.
• Возможна механическая обработка.
А если говорить о недостатках, то это:
• Высокая хрупкость.
• Верхний слой подвержен коррозии.
Используют такие трубы для прокладывания водопроводов, системы канализации. Так как они имеют хорошую теплозащитную характеристику, ее используют при создании систем теплоснабжения.

Фигуры трубы

трубы электросварные круглые

От того, какой вид поперечного надреза или профиля, это оборудование можно классифицировать как:
• Округлые. Они имеют на срезе форму окружности без каких-либо недочетов.
• В форме квадрата. Надрез у профиля на выходе имеет вид квадрата.

пластиковая квадратная труба

• Профильные. Все остальные трубы.

труба стальная профильная

Защита для труб от повреждения

Во время своего использования труба зачастую имеет воздействия от различных нагрузок. Она, например, бывает химическая, когда по трубопроводу транспортируется агрессивная среда. А также влияние действующего пространства. Такие среды могут вызвать сильное ржавление труб, а это в свою очередь уменьшает их плотность и срок службы становится короче.
Чтобы защитить трубы от химического действия, существуют разные облицовки, которые устойчивы к ржавлению, а еще разные методы защиты:
• Полимерные.

многослойные полимерные трубы

• Лакокрасочные.

лакокрасочное покрытие металла

• Оцинкованные.

водосточные трубы оцинкованные с покрытием

• Электрохимические.

электрохимическая защита трубопроводов

Цели

При всех этих видах каждая труба распределяется на фазы еще, когда происходит ее проектирование. Также и потребителю, приобретающему необходимую для каких-то целей трубу, надо выяснить каковы ее размеры, а также найти ответы на поставленные вопросы:
1. Вещество, из которого выполнена труба.
2. Для каких нужд будет использоваться.
3. Сварного вида она или без швов.
4. Вид сечения.
5. Виды предохранения от коррозии.

Если ошибиться во время подбора данного материала, это может обойтись дорого, чтобы ее пустить в работу.
Когда неправильно выбран размер, прочность и выдержка температуры, то обязательно произойдет прорыв во время ее эксплуатации.
А когда разрывается труба, или протекает, то это уже приводит к убыткам. Может разлиться транспортируемое сырье, оборудование портится. Да к тому же будет создана аварийная ситуация, на устранение которой понадобится время и дополнительные средства. Кроме того, могут пострадать и люди.

Поэтому для создания проекта трубопроводных систем надо привлекать специалистов. Но можете попробовать и сами, используя данные СНиПа. Для самостоятельного выбора труб надо ознакомиться со всеми их характеристиками, обозначенные на заводе.

10 распространенных типов труб

Сантехнические трубы с годами эволюционировали от цельнометаллических до полностью пластиковых материалов. Эта эволюция не всегда была гладкой и не обошлась без неудач. К счастью, по большей части водопроводные трубы теперь проще устанавливать благодаря новым технологиям и материалам. В то время как сантехник, возможно, когда-то сварил вместе металлическую трубу, теперь он просто склеивает пластиковые трубы и соединители друг с другом.

В зависимости от возраста дома и от того, был ли он недавно реконструирован, вы можете найти различные типы труб. Вот взгляд на некоторые из наиболее часто встречающихся материалов для трубопроводов в современном доме.

В этом артикуле

1 1. Труба ПВХ
2 2. Труба PEX
3 3. Труба АБС

4 4. Медная труба
5 5. Труба ХПВХ

9 Оцинкованная сталь 6

6 7 7. Чугунная труба
8 8. Полибутилен высокой плотности
9 9. Полибутиленовая труба
10 10. Черная чугунная труба

тип трубы в жилых и коммерческих зданиях. Трубы из ПВХ универсальны и могут использоваться внутри помещений, снаружи и под землей. Трубы из ПВХ могут обеспечивать подачу воды в здания или приспособления или использоваться для дренажных и вентиляционных труб.

Плюсы трубы ПВХ

Прочная и долговечная.
Недорого и дешевле меди.
Нетоксичный.
Материал поглощает звук жидкости, протекающей через него.

Минусы трубы из ПВХ

Требуется два этапа соединения, грунтовка и цементирование.
Может обрабатывать только жидкости с температурой до 140 градусов по Фаренгейту.

2. Труба PEX

PEX, или сшитый полиэтилен, пластиковые трубы бывают трех типов: A, B и C. A – наиболее гибкий, B – чуть менее гибкий, C – самый жесткий, подходящий для быстрого ремонта. Не все разновидности труб PEX доступны во всех регионах. Pex Pipe используется для линий водоснабжения и обычно бывает двух цветов: красный для горячего и синий для холодного.

Плюсы труб PEX

Чрезвычайная гибкость, поэтому меньше соединений и, следовательно, меньше возможностей для утечек.
Устойчив к коррозии при правильном использовании.
Дешевле меди.

Минусы труб PEX

Для выполнения соединений требуются специальные инструменты.
Нельзя использовать на открытом воздухе.

3. Труба из АБС-пластика

АБС-пластик или акрилонитрил-бутадиен-стирол представляет собой черную пластиковую трубу, которая в основном используется для дренажных, канализационных и вентиляционных труб. Труба из АБС-пластика может использоваться как внутри, так и снаружи помещений, имеет малый вес и соединяется с помощью одноэтапного цемента.

Плюсы трубы из АБС

Прочная и долговечная.
Может выдерживать низкие температуры.
Недорого.
Простота подключения.

Минусы трубы из АБС

Содержит BPA, который может вызвать рак.

4. Медная труба

Медная труба является наиболее широко используемой жесткой трубой для водоснабжения в жилых и коммерческих помещениях. Существуют также жесткие медные трубы и гибкие разновидности. Он поставляется с тремя толщинами стенок: M, L и K. Соединения выполняются путем припайки флюса к месту соединения трубы и фитинга или соединения.

Плюсы медных труб

Долговечность (более 50 лет).
Стойкий к коррозии.
Может переносить горячую и холодную воду.

Минусы медных труб

Дорого.
Трудно использовать в ограниченном пространстве.
Должны быть сварены вместе.

5. Труба из ХПВХ

ХПВХ, или хлорированный поливинилхлорид, похож на трубу из ПВХ и имеет сходное применение. Добавленный хлор делает пластик более твердым и долговечным, чем ПВХ. ХПВХ может выдерживать температуру горячих жидкостей до 200 градусов по Фаренгейту, но стоит дороже, чем ПВХ.

Плюсы трубы из ХПВХ

Могут работать с горячими жидкостями до 200 градусов по Фаренгейту.
Дешевле меди.
Прочный и долговечный.

Минусы трубы из ХПВХ

Дороже, чем ПВХ.
Требуется двухэтапный процесс соединения, состоящий из грунтовки и цемента.

6. Труба из оцинкованной стали

Труба из оцинкованной стали изначально использовалась как альтернатива свинцовой трубе. Он обычно использовался для дренажных, канализационных и вентиляционных труб до 19 века.80-е годы. В настоящее время оцинкованная сталь широко используется в газопроводах. Оцинкованная труба имеет резьбовые соединения, которые облегчают ее соединение.

Плюсы стальной оцинкованной трубы

Прочная и долговечная.
Дешевле меди.

Минусы оцинкованной стальной трубы

Может ржаветь и загрязнять жидкости свинцом.
Накопление минералов может вызвать засорение.

7. Чугунная труба

Чугунная труба в настоящее время нечасто используется в жилых домах, хотя в некоторых старых домах могут быть чугунные трубы. Чугунные трубы обычно используются для коммерческих или гражданских трубопроводов и водопроводов, а также для канализационных и дренажных линий.

Плюсы трубы чугунные

Термостойкие.
Уменьшает шум жидкостей.
Прочный и долговечный.

Минусы чугунной трубы

Подвержен ржавчине и минеральным отложениям.
Тяжелый.

8. Трубы из полибутилена высокой плотности

Трубы из полибутилена высокой плотности или HDPE используются только под землей и могут требоваться для определенных типов трубопроводов в соответствии с кодом. HDPE — это гибкий трубопровод, который хорошо работает в холодную погоду, но его нельзя размещать под прямыми солнечными лучами.

Плюсы полибутилена высокой плотности

Прочный.
Стойкий к коррозии.
Гибкость, поэтому требуется меньше подключений.
Хорош в холодную погоду.
Нетоксичный.

Минусы полибутилена высокой плотности

Может растрескиваться при высоких температурах.
Тает под прямыми солнечными лучами.

9. Полибутиленовая труба

Полибутилен – пластиковая труба, использовавшаяся с 1970-х по 1990-х годов, но это уже не активно используется. Если у вас дома или на работе есть трубы такого типа, их следует заменить до того, как они сломаются. Полибутилен использовался только для водопровода и марки PEB2110. Он использовался в основном на юге США во время жилищного бума того периода.

10. Черная железная труба

Черная чугунная труба использовалась в качестве трубопровода для водоснабжения, но в настоящее время в основном используется для газовых или пропановых линий и пожарных спринклеров. Черная железная труба прочная, долговечная и хорошо выдерживает высокие температуры.

Плюсы черной железной трубы

Термостойкие.
Прочный.

Минусы черной железной трубы

Тяжелая.
Трудно установить.

MT Copeland предлагает онлайн-курсы на основе видео, которые дают вам основы основ строительства с реальными приложениями, такими как основы сантехники . Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загружаемые материалы, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.

5 типов сантехнических труб

Раскрытие информации о партнерских программах: Эта группа проверки Old House стремится предоставлять… Подробнее честные, объективные и независимые обзоры товаров и услуг для дома. Чтобы поддержать эту бизнес-модель, This Old House может получать компенсацию, если вы совершаете покупку по ссылкам на нашем веб-сайте.

В этой статье мы опишем наиболее распространенные типы сантехнических труб и то, как они используются в водопроводной системе вашего дома.

Отзывы от команды This Old House Reviews Team 28.07.2022 11:15

Сантехнические трубы, по которым вода поступает в кухонный кран или сливаются отходы в канализационную систему, со временем изменились. Трубы из оцинкованного железа или стали, которые были основным элементом домашней сантехники в начале 1900-х годов, уступили место более совершенным сантехническим решениям, таким как трубы из поливинилхлорида (ПВХ) и трубы из сшитого полиэтилена (РЕХ).

Продолжайте читать, чтобы узнать о наиболее распространенных водопроводных трубах, которые вы можете найти в своем доме.

5 Типы водопроводных труб

Трубы ПВХ
Трубы PEX
Трубы АБС
Медные трубы
Чугунные и оцинкованные трубы

1. Трубы из ПВХ

Трубы из ПВХ известны своей универсальностью, малым весом и устойчивостью к засорению. Трубы из ПВХ обычно используются как часть сливной линии раковины, туалета или душа, хотя иногда они используются в качестве основной водопроводной трубы дома.

Плюсы и минусы труб из ПВХ

✔ Доступность — Легкие свойства ПВХ не только уменьшают трудозатраты, необходимые для установки, но и снижают стоимость транспортировки материала.

✔ Устойчивость к высокому давлению воды — ПВХ не легко сгибается, но труба обладает некоторыми гибкими свойствами, которые позволяют ей выдерживать постоянный приток воды под высоким давлением.

✔ Устойчивость к засорению — Гладкая внутренняя поверхность из ПВХ ускоряет процесс слива, защищая его от накопления осадка и засорения.

✘ Опасения по поводу токсичности — Несмотря на соответствие стандартам для питьевой воды Американского национального института стандартов, администратора и координатора системы добровольной стандартизации частного сектора США, существуют опасения по поводу того, что трубы из ПВХ могут выщелачивать химические вещества в питьевую воду. , подвергая людей воздействию высоких уровней поливинилхлорида, потенциально вызывая проблемы с дыханием и репродуктивной функцией.

✘ Ограниченные варианты размеров — трубы из ПВХ имеют ограниченные размеры, что может сделать трубопровод неэффективным в ограниченном пространстве.

✘ Деформация— Как и многие виды пластика, ПВХ не выдерживает горячей воды и в результате деформируется.

Подробнее : Как отличить трубы и фитинги из ПВХ

2. Трубы PEX

PEX — это недорогое пластиковое сантехническое решение, которое может выдерживать как горячую, так и холодную воду и обычно используется для линий водоснабжения.

Плюсы и минусы труб PEX

✔ Простота установки — PEX использует «обжимной» метод установки, при котором кольцо обжимается вокруг ребристого фитинга с помощью специального инструмента. PEX можно даже модернизировать на медных или ПВХ трубах, используя метод обжима и специальные фитинги.

✔ Гибкость — трубы PEX подходят для ограниченного пространства и острых углов и могут растягиваться на большие расстояния без дополнительных фитингов.

✘ Только для внутреннего использования — Поскольку PEX подвержен разрушению под воздействием ультрафиолетовых лучей, эти трубы нельзя использовать снаружи.

✘ Несоответствие требованиям безопасности — Некоторые исследования показали, что химические вещества из труб PEX попадают в питьевую воду, потенциально подвергая домовладельцев воздействию канцерогенов. В результате трубы PEX противоречат сантехническим нормам штата Калифорния.

3. Трубы из АБС

Трубы из акрилонитрил-бутадиен-стирола (АБС) — это тип пластиковых труб, похожих на ПВХ и отличающихся черным цветом. Известный своим долгим сроком службы, ABS используется только для дренажных и канализационных труб.

Плюсы и минусы труб из АБС-пластика

✔ Устойчивость к низким температурам— Хотя его структура не обладает гибкими свойствами ПВХ, он лучше выдерживает низкие температуры.

✔ Простота установки — В то время как трубы из ПВХ требуют нанесения слоя растворителя перед нанесением цемента, который скрепляет трубы, трубы из АБС просто нуждаются в цементе.

✘ Громкая подача воды— Трубы из АБС-пластика не так эффективно поглощают шум проточной воды, как трубы из ПВХ, что вызывает некоторое беспокойство у домовладельцев.

✘ Деформация при высоких температурах — Трубы из АБС-пластика недолговечны под прямыми солнечными лучами и могут деформироваться под сильным ультрафиолетовым излучением.

4. Медные трубы

Медные трубы служат более 50 лет и являются стандартными жесткими трубами в сантехнической промышленности. Они способны выдерживать высокое давление воды и бывают различной толщины, разделенные на две категории: жесткие и гибкие медные трубы.

Жесткая медная труба обычно используется для водопроводных сетей, тогда как гибкие медные трубы используются в труднодоступных местах, где ковкая медь может изгибаться.

Плюсы и минусы медных труб

✔ Устойчивость к коррозии— Медные трубы устойчивы к коррозии, выдерживают высокое давление воды и устойчивы к высоким и низким температурам.

✔ Экологичность — Медь может быть переработана, поэтому ваши водопроводные линии могут быть изготовлены из переработанного материала или переработаны для будущего использования.

✘ Дорого — Медные трубы дороже, чем некоторые из их более популярных альтернатив, таких как ПВХ или PEX.

✘ Уменьшенная гибкость — Медь нельзя использовать в ограниченном пространстве, где пластиковые трубы были бы более целесообразны.

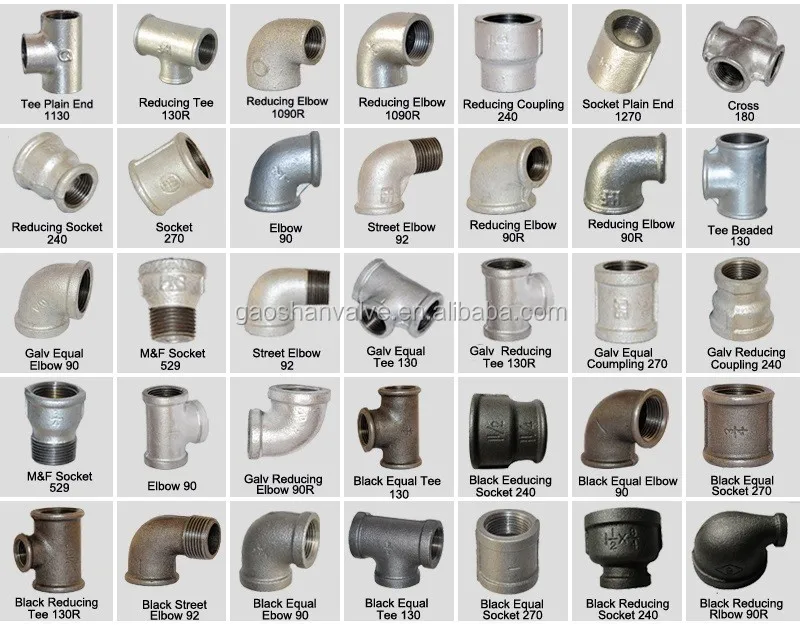

5. Чугунные и оцинкованные трубы

Хотя чугунные и оцинкованные трубы редко устанавливаются в новых домах, у вас могут быть эти трубы, если у вас есть старый дом, построенный в начале 20-го века. Чугунные трубы до сих пор используются для частей систем распределения воды.

Чугунные трубы

Прочные и долговечные
Термостойкий
Уменьшить звук движущейся воды

Обе трубы со временем подвержены ржавчине и коррозии и были заменены медными или пластиковыми трубами при ремонте сантехники в жилых помещениях.
