ᐈ Тиристор Т100 ᐈ Луцк 260 ГРН

Описание

Тиристор Т100-4 – 1шт
Тиристор Т100-6 – 4шт
Тиристоры серии Т: Т25, Т60, Т100, Т160, Т3-160, Т2-200, Т3-200, Т250, Т2-250, Т9-250, Т320, Т2-320, Т500. Тиристоры серии Т на токи от 25 до 500 А предназначены для применения в статических полупроводниковых преобразователях электрической энергии, а также в цепях постоянного и переменного тока частоты до 500 Гц.
Соответствуют техническим условиям ТУ16-529.793-73 и признана годной к эксплуатации.
Основные технические данные.
Основные параметры тиристоров при приемке и поставке не превышают норм, установленных в табл. 1.

Типы тиристоров

Предельный ток при температуре корпуса 85°С, А

Повторяющееся напряжение, В

Обратный ток и ток утечки при повторяющемся напряжении, мА, не более

Прямое падение напряжения при амплитудном значении предельного тока, В, не более

Т25

25

100-1400

10

1,90

Т60

50

15

1,75

Т100

100

20

1,95

Т160

160

100-1400

20

1,75

Т3-160

600-2200

50

1,95

Т2-200

200

100-1400

40

1,80

Т3-200

600-2200

50

1,85

Т250

250

100-2200

2,30

Т2-250

100-1400

1,64

Т9-250

400-1600

15

1,85

Т320

320

100-1600

40

2,10

Т2-320

100-1600

20

Т500

500

100-1600

Примечание: Тиристоры типов: Т25, Т60, Т100, Т160, Т3-160, Т2-200, Т3-200, Т2-250 имеют штыревую конструкцию. Тиристоры: Т250, Т9-250, Т320, Т2-320, Т500 – таблеточную конструкцию. В зависимости от значений повторяющихся напряжений тиристоры делятся на классы в соответствии с табл. 2.
Таблица 2

Классы тиристоров

Повторяющиееся напряжение, В

Неповторяющееся напряжение, В

1

100

110

2

200

225

3

300

335

4

400

450

5

500

560

6

600

670

7

700

785

8

800

900

9

900

1000

10

1000

1120

11

1100

1230

12

1200

1340

13

1300

1460

14

1400

1570

16

1600

1800

18

1800

2000

20

2000

2250

22

2200

2460

В зависимости от времени выключения, максимально-допустимой скорости нарастания прямого напряжения (du /dt) и максимально-допустимой скорости нарастания прямого тока тиристоры делятся на группы, значения которых приведены в таблице 3.
Таблица 3.

Группы
Время выключения, мкс, не более
Максимально-допустимая скорость нарастания прямого напряжения, в/мкс, не менее
Максимально-допустимая скорость нарастания прямого тока, А/мкс, не менее

3
100
100
70

4
70
200
100

5
50
500
200

6
30
1000
400

Примечание: Для тиристоров, которым присвоен Государственный знак качества, группе «О» соответствует время выключения не более 500 мкс, du/dt не менее 10 в/мкс и di/dt не менее 10 A/мкс.
Тиристоры типов Т2-320, Т500 в случае пробоя полупроводниковой структуры выдерживают без выброса пламени и ионизированных газов воздействие одного импульса тока треугольной формы амплитудой 35 кА
Интенсивность отказов тиристоров не более 2 х 10 в -5 степени 1/ч, вероятность безотказной работы на время 18000 часов составляет 0,7.
Установившееся внутреннее тепловое сопротивление тиристоров – не более указанных в таблице 4.
Таблица 4.

Типы

Установившиеся тепловые сопротивления

структура-корпус, °С/Вт

структура-анодный вывод, °С/Вт

структура-катодный вывод, °С/Вт

Т25

0,9

–

–

Т50

0,5

–

–

Т100

0,17

–

–

Т160

–

–

Т3-160

0,14

–

–

Т2-200

0,12

Т3-200

0,14

–

–

Т9-250, Т250, Т320

0,05

Тиристор низкочастотный Т151-100

•    VDRM/VRRM = 300 – 1800 В
• IT(AV) = 100 А (TC = 85 °C)
• ITSM = 2 кA (Tj = 140 °C)
• герметичный металлокерамический корпус
• низкие потери в открытом состоянии

МАКСИМАЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ
Наименование параметра	Условное обозначение	Значения параметров				Единица   измерения
		мин.		тип.	макс.
Повторяющееся импульсное напряжение в закрытом состоянии / Повторяющееся импульсное обратное напряжение, Tj = – 60 °C …+ 140 °C	VDRM / VRRM	300		–	1800	В
Неповторяющееся импульсное напряжение в закрытом состоянии / Неповторяющееся импульсное обратное напряжение, Tj = – 60 °C …+ 140 °C	VDSM / VRSM	400		–	1900
Повторяющийся импульсный ток в закрытом состоянии / Повторяющийся импульсный обратный ток, Tj = 140 °C, VD / VR = VDRM / VRRM	IDRM / IRRM	–		–	15	мА
Максимально допустимый средний ток в открытом состоянии, f = 50 Гц, ТС = 85 °C	IT(AV)	–		–	100	А
Действующий прямой ток, f = 50 Гц, ТС = 85 °C	ITRMS	–		–	157
Ударный ток в открытом состоянии, VR = 0, Tj = 140 °C, tp = 10 мс	ITSM	–		–	2	кА
Защитный показатель	I2t	–		–	20	кА2c
Критическая скорость нарастания тока в открытом состоянии, V = 0,67VDRM , IT = 200 А, IFG = 1 A, tr = 1 мкс, f = 50 Гц, Tj = 140 °C	(diT/dt)crit	–		–	160	A/мкс
Критическая скорость нарастания напряжения в закрытом состоянии, VD = 0,67VDRM, Tj = 140 °C	(dVD/dt)crit	200		–	1000	В/мкс
Максимальная мощность управления, постоянный ток	PGM	–		–	4	Вт
Температура перехода	Tj	– 60		–	+ 140	°C
Температура хранения	Tstg	– 60		–	+ 50



ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Импульсное напряжение в открытом состоянии, IT = 314 A, Tj = 25 °C	VTM	–	–	1,80	В
Пороговое напряжение, Tj = 140 °C, IT = 150 – 500 A	V(TO)	–	–	1,15
Динамическое сопротивление, Tj = 140 °C, IT = 150 – 500 A	rT	–	–	2,40	мОм
Время задержки включения, V = 0,5VDRM , IT = 100 А, IFG = 1 A, tr = 1 мкс, Tj = 25 °C	td	–	–	3,0	мкс
Время выключения, IT = 100 A, diT/dt = – 5 A/мкс, VR ? 100 В, VD = 0,67VDRM, (dVD/dt) = 50 В/мкс, Tj = 140 °C	tq	–	–	160
Заряд обратного восстановления, diT/dt = – 5 A/мкс, Tj = 140 °C, IT = 100 А, VR ? 100 В	Qrr	–	–	300	мкКл
Ток удержания, VD =12 В, Tj = 25 °C	IH	–	–	300	мА
Ток включения, VD = 12 В, tР = 50 мкс, Tj = 25 °C	IL	–	–	700
Отпирающее постоянное напряжение управления, VD = 12 В, Tj = – 60 °C Tj = 25 °C Tj = 140 °C	VGT	–	–	4,5 2,5 2,0	В
Отпирающий постоянный ток управления, VD = 12 В, Tj = – 60 °C Tj = 25 °C Tj = 140 °C	IGT	–	–	400 200 150	мА
Неотпирающее постоянное напряжение управления, VD = 0,67VDRM, Tj = 140 °C	VGD	0,25	–	–	В
Неотпирающий постоянный ток управления, VD = 0,67VDRM, Tj = 140 °C	IGD	15	–	–	мА
ТЕПЛОВЫЕ ПАРАМЕТРЫ
Тепловое сопротивление переход – корпус (постоянный ток)	Rthjc	–	–	0,28	°С/Вт
Тепловое сопротивление корпус – охладитель	Rthch	–	–	0,08
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
Масса	w	–	0,15	–	кг
Крутящий момент	Md	10	–	20	Nm
ПРОЧИЕ ПАРАМЕТРЫ
Климатическое исполнение по ГОСТ 15150	УХЛ2, Т2



pesec4.

6 – Raghavendra Havaldar

Тиристоры производятся почти исключительно методом диффузии. Тиристоры можно разделить на девять категорий в зависимости от физического строительство, время включения и время выключения. Эти категории:

1. Фаза Тиристоры управления (SCR)



2. Быстро Переключающие тиристоры (SCR)



3. Ворота Отключающие тиристоры (ГТО)



4. двунаправленный Триодные тиристоры (триаки)



5. Реверс Проводящие тиристоры (ТРТ)



6. Статический Индукционные тиристоры (SITH)



7. Свет Активированные кремниевые управляемые выпрямители (LASCR)



8. полевой транзистор Управляемые тиристоры (FET-CTH)



9. МОС Управляемые тиристоры (MCT)



Тиристоры фазового управления



Этот тип тиристора работает на частоте сети и выключен естественной коммутацией. Время выключения порядка 50 100 мкс. Поскольку тиристор изготовлен из кремния и является управляемым устройством, он называется кремниевым управляющим выпрямителем (SCR). Этот тип используется в низких приложений переключения скорости и также известен как тиристор преобразователя . Современный тиристоры используют схему затвора с усилением для включения основного тиристора. В рисунок 4.11 вспомогательный тиристор T _A  запирается внешним стробирующим сигналом. Усиленный выход этого вспомогательного тиристора используется для питания затвора. сигнал на главный тиристор T _M .



Рисунок 4.11 Тиристор с усиливающим затвором



Быстро Переключающий тиристор



Этот тип тиристора используется в высокоскоростном переключении приложений и принудительно коммутируются. Они имеют быстрое время выключения в диапазон от 5 до 50 мкс. Падение напряжения во включенном состоянии изменяется примерно как обратная функция времени выключения т _q . Этот тип известен как инвертор . тиристор .



Запорный тиристор



Выключение ворот тиристор включается подачей положительного сигнала на затвор и выключается при применение отрицательного стробирующего сигнала. GTO имеют ряд преимуществ перед SCR. Эти преимущества:

1. Ликвидация коммутирующих компонентов, что приводит к снижению стоимости, веса и объем.



2. Уменьшение в акустических и электромагнитных помехах за счет устранения коммутационные дроссели.



3. Быстрее отключение, позволяющее использовать приложения с высокой частотой переключения.



4. Улучшенный КПД преобразователей.

ГТО, при использовании в маломощные устройства имеют ряд преимуществ перед биполярными транзисторами. Эти преимущества:

1. Высшее возможность блокировки по напряжению.



2. А высокое отношение пикового регулируемого тока к среднему току.



3. А высокое отношение пикового импульсного тока к среднему току.



4. А высокий коэффициент усиления в открытом состоянии, т. е. отношение тока анода к току затвора.



5. А импульсный стробирующий сигнал меньшей длительности.

Контролируемый пиковый ток в открытом состоянии   I _TGQ

Определяется как пиковое значение тока в открытом состоянии, которое можно отключить с помощью управления воротами.



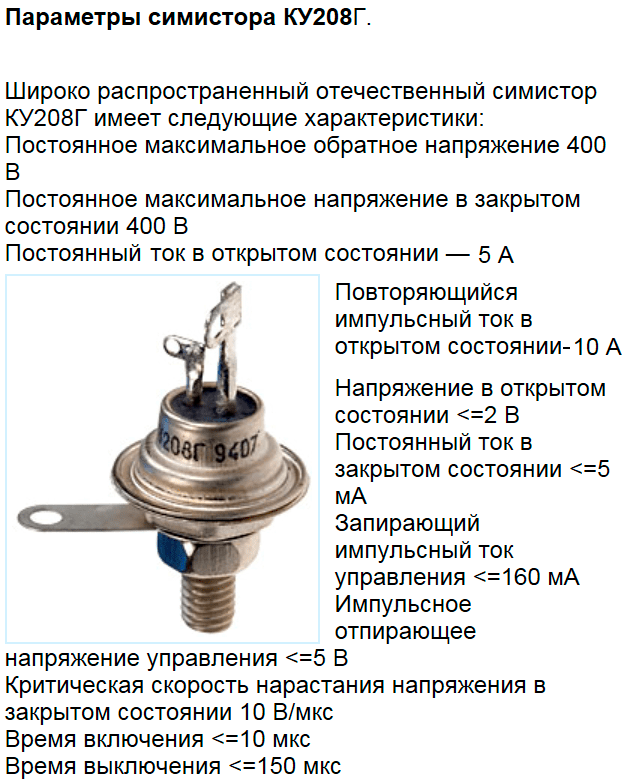

Двунаправленный триодный тиристор



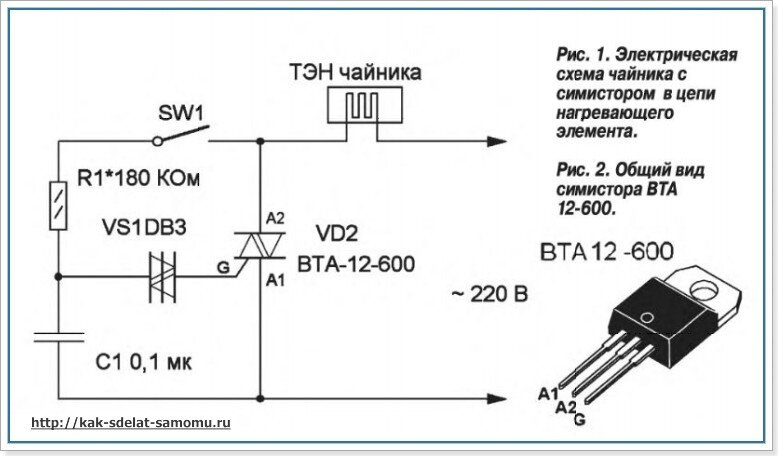

Двунаправленный тиристор или симистор проводит ток в обоих направлениях и обычно используется в цепях управления фазой переменного тока. Может быть рассматривается как два тринистора, соединенных встречно-параллельно с общим затвором связь. Символ TRIAC и характеристики V-I показаны на рисунке. 4.12.



Рисунок 4.12 Характеристики TRIAC



Двунаправленное устройство не может иметь анод и катод, следовательно, клеммы обозначены как ворота, MT ₁ и MT ₂ . Если клемма MT ₁ положительна по отношению к MT ₂ , симистор может включить, подав положительный сигнал затвора между затвором и MT ₁ . Если терминал MT ₂  отрицательно по отношению к MT ₁ , симистор может включить, подав отрицательный сигнал затвора между затвором и MT ₁ . Это не необходимо иметь обе полярности управляющих сигналов для включения тиристора. Если работает в квадранте 1, ему нужны положительные напряжение и ток затвора, в то время как если он работает в квадранте III, ему требуется отрицательное напряжение и ток затвора.



Тиристор обратной проводимости



RCT представляет собой тиристор со встроенным встречно-параллельным диодом. показано на рисунке 4.13.



Рисунок 4.13 Тиристор обратной проводимости



Этот тиристор используется в схемах прерывателя и инвертора для позволить обратному току из-за индуктивных нагрузок протекать через встречно-параллельный диод. Обратное запирающее напряжение RCT обычно очень низкое. Диапазон от 30 до 40 вольт.



Тиристор статической индукции



SITH — устройство, принадлежащее меньшинству. Он включается прикладывая положительное напряжение затвора и выключаясь, применяя отрицательное напряжение затвора Напряжение. Он имеет высокую скорость переключения в диапазоне от 1 до 6 мкс и высокое значение dv/dt. и возможности di/dt.



Активированный светом кремний, контролируемый Тиристор



Это устройство включается, когда свет падает на кремний. вафля. Электронно-дырочные пары, создаваемые триггером падающего света. устройство при приложении электрического поля. LASCR используются в высоковольтных сильноточные приложения, такие как передача HVDC. Эти устройства предлагают полная гальваническая развязка между источником срабатывания света и коммутационное устройство. LASCR не могут быть отключены воротами.



Управляемый тиристор на полевых транзисторах



Тиристор, управляемый полевым транзистором, состоит из полевого транзистора, включенного параллельно с тиристором, как показано на рисунке 4.14. Тиристор срабатывает, когда напряжение затвора подается на МОП-транзистор. Эти устройства нельзя отключить управление воротами.



Рисунок 4.14 Управляемый полевой транзистор Тиристор



МОС Управляемый тиристор



Эти устройства сочетает в себе свойства регенеративного четырехслойного тиристора и МОП-затвора состав. Эквивалентная схема и обозначение этого устройства показаны на рис. рисунок 4.15. Особенности MCT:

1. Низкий прямое падение напряжения во время проводимости.



2. Быстро время включения и выключения.



3. Низкий коммутационные потери.



4. Низкий возможность блокировки обратного напряжения.



5. Высокий входное сопротивление затвора.

Этот тип используется в приложениях с низкой скоростью переключения и также известный как преобразователь тиристор . В современных тиристорах для включения используется усилительная схема затвора. основной тиристор. На рисунке 4.11 вспомогательный тиристор T _A закрыт внешним затвором. сигнал. Усиленный выход этого вспомогательного тиристора используется для питания сигнал включения главного тиристора Т _М .



Рисунок 4. 15 MOS Controlled Thyristor

Implement thyristor model – Simulink

Implement thyristor model

Library

Fundamental Blocks/Power Electronics

Simscape / Electrical / Specialized Power Systems / Power Electronics

Description

The thyristor is a semiconductor устройство, которое может быть включено через стробирующий сигнал. модель тиристора моделируется как резистор Ron, индуктор Lon и источник постоянного напряжения представляющее прямое напряжение Vf, соединенное последовательно с переключателем. Переключатель управляется логическим сигналом, зависящим от напряжения Vak, тока Iak и управляющего сигнала g.

Тиристорный блок также содержит демпферную цепь Rs-Cs, которую можно включается параллельно тиристорному устройству.

Статическая характеристика VI этой модели показана ниже.

Тиристорный прибор включается при замыкании анод-катод В _ак напряжение больше Вф и на вход затвора подается положительный импульсный сигнал (g > 0). Высота импульса должна быть больше 0 и длится достаточно долго, чтобы позволить анодному току тиристора стать больше, чем ток фиксации Ил .

Тиристорное устройство отключается, когда ток, протекающий в устройстве, становится равным 0 (Iak = 0) а на аноде и катоде появляется отрицательное напряжение не менее чем на время, равное к моменту выключения Tq. Если напряжение на устройстве становится положительным в течение время меньше, чем Tq, устройство включается автоматически, даже если стробирующий сигнал низкий (g = 0) и анодный ток меньше тока фиксации. Кроме того, если во время включения устройство амплитуда тока остается ниже уровня фиксирующего тока, указанного в диалоговом окне, устройство выключается после того, как уровень стробирующего сигнала становится низким (g = 0).

Время выключения Tq представляет собой время восстановления несущей: это интервал времени между момент, когда анодный ток уменьшился до 0, и момент, когда тиристор способен выдерживания положительного напряжения Vak без повторного включения.

Параметры

Модель тиристора и подробная модель тиристора

Для оптимизации скорости моделирования доступны две модели тиристоров: модель тиристора и детальная модель тиристора. Для модели тиристора ток фиксации Il и время восстановления Tq принимаются равными 0 .

Сопротивление Ron

Внутреннее сопротивление тиристора Ron, в омах (Ом). По умолчанию 0,001 . Параметр Resistance Ron не может быть установлен на 0 , когда установлен параметр Inductance Lon до 0 .

Индуктивность Lon

Внутренняя индуктивность тиристора Lon, в генри (Гн). По умолчанию 0 для тиристорных блоков и 1e–3 для подробного Тиристорные блоки. Параметр Inductance Lon обычно устанавливается до 0 , за исключением случаев, когда установлен параметр Resistance Ron . до 0 .

Прямое напряжение Vf

Прямое напряжение тиристора в вольтах (В). По умолчанию 0,8 .

Начальный ток Ic

Когда параметр Inductance Lon больше 0 можно задать начальный ток, протекающий через тиристор. Это обычно устанавливается на 0 , чтобы запустить моделирование с заблокированным тиристором. По умолчанию 0 .

Можно указать значение Начальный ток Ic , соответствующее конкретное состояние цепи. В таком случае все состояния линейной цепи должны быть установлены соответственно. Инициализация всех состояний силового электронного преобразователя является сложной задачей. Поэтому этот вариант полезен только с простыми схемами.

Сопротивление снаббера Rs

Сопротивление снаббера в омах (Ом). По умолчанию 500 . Установить демпфирующее сопротивление Rs параметр на inf исключить демпфер от модели.

Снабберная емкость Cs

Снабберная емкость в фарадах (F). По умолчанию 250e-9 . Установить Снабберная емкость Параметр Cs до 0 устранить снаббер, или инф , чтобы получить резистивный снаббер.

Показать порт измерения

Если выбрано, добавьте выход Simulink ^® в блок, возвращающий ток и напряжение тиристора. По умолчанию выбрано.

Ток фиксации Il

Ток фиксации детализированной модели тиристора в амперах (А). По умолчанию 0,1 . Этот параметр специфичен для детализированного тиристора. блоки.

Время выключения Tq

Время выключения Tq подробной модели тиристора в секундах (с). По умолчанию 100e–6 . Этот параметр специфичен для детализированного тиристора. блоки.

Входы и выходы

g

Сигнал Simulink для управления затвором тиристора.

m

Выход Simulink блока представляет собой вектор, содержащий два сигнала. Вы можете демультиплексировать эти сигналы при помощи блока Bus Selector, предоставленного в библиотеке Simulink.

Signal	Definition	Units
1	Thyristor current	A
2	Напряжение тиристора	В

Допущения и ограничения

Блок Тиристор реализует макромодель реального тиристора. Он не принимает во внимание учитывать либо геометрию устройства, либо сложные физические процессы, которые моделируют поведение устройства [1, 2]. Прямое напряжение пробоя и критическое значение производной повторно приложенное напряжение анод-катод не учитывается в модели.

В зависимости от значения индуктивности Lon блок тиристора моделируется либо как источник тока (Lon > 0) или как цепь с переменной топологией (Lon = 0). Тиристорный блок не могут быть соединены последовательно с катушкой индуктивности, источником тока или разомкнутой цепью, если только используется демпферная цепь.

Индуктивность Lon устанавливается на 0, если вы решили дискретизировать схему.

Примеры

В силовом тиристоре Например, одноимпульсный тиристорный выпрямитель используется для питания нагрузки RL. Импульсы затвора получают от генератора импульсов, синхронизированного по напряжению источника. Следующие параметры использовано:

R		1 Ω
L		10 mH
Thyristor block:	Ron	0. 001 Ω
	Lon	0 H
	Vf	0.8 V
	Rs	20 Ω
	Cs	4e-6 F

Угол открытия регулируется генератором импульсов, синхронизированным с источником напряжения. Запустите моделирование и наблюдать ток нагрузки и напряжение нагрузки, а также ток тиристора и Напряжение.

Ссылки

[1] Rajagopalan, V., Компьютерный анализ мощности Electronic Systems , Marcel Dekker, Inc., New York, 1987.

[2] Mohan, N., T.M. Унделанд и В.П. Роббинс, Власть Электроника: преобразователи, приложения и дизайн , John Wiley & Sons, Inc.
