Тиристорный контактор: переключатель переменного тока

В процессе различных переключений с использованием электромагнитных пускателей, реле, контакторов и другой аппаратуры, в коммутирующем органе изменяется электрическое сопротивление. В данных приборах эту функцию выполняет промежуток между контактами. В замкнутом состоянии сопротивление становится очень маленьким, а по мере размыкания контактов оно начинает возрастать.

Такие изменения происходят очень быстро, в скачкообразном порядке и сопровождаются разрывом цепи. В некоторых случаях требуется избежать такого разрыва, поэтому в таких цепях для коммутации используются бесконтактные приборы. Типичным представителем этой группы является тиристорный контактор, в состав которого входят тиристоры, имеющие нелинейное электрическое сопротивление, способное изменяться в сторону увеличения или уменьшения.

Содержание

Принцип действия тиристорного контактора

Действие тиристорного контактора основано на бесконтактной коммутации. Данное физическое явление заключается в изменяющейся проводимости полупроводников, подключаемых в цепь вместе с нагрузкой. Во время работы не наблюдается видимых разрывов цепи, а сам процесс выглядит следующим образом: когда цепь выключена – проводимость полупроводника резко снижается, а сопротивление может достигать нескольких десятков МОм. После включения проводимость элемента восстанавливается, а сопротивление стремится к нулю и измеряется уже в миллиОмах (мОм).

Полупроводниковыми приборами служат различные виды симисторов, тиристоров и транзисторов, включаемых последовательно с нагрузкой в электрическую цепь. Их действие основано на явлении электронно-дырочного перехода (р-п), обеспечивающего одностороннюю проводимость от анода (р) к катоду (п).

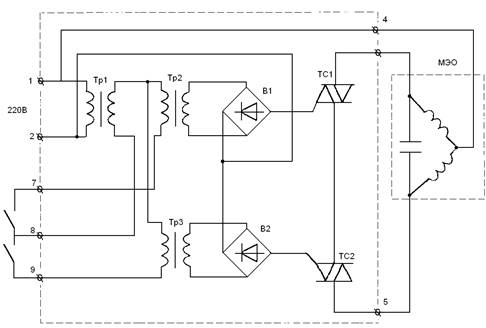

На этих же принципах осуществляется работа тиристорного контактора или переключателя переменного тока. Наиболее часто используются схемы со встречно-параллельным включением тиристоров VS1 и VS2, отмеченных на рисунке. Вырабатывание импульсов производится блоком управления при переходе напряжения через нулевую отметку. Под действием импульсов тиристоры открываются поочередно, за счет их сдвига между собой на 180 градусов. В результате, в цепи начинается движение синусоидального переменного тока. Когда мгновенное значение тока нагрузки снижается, тиристоры выключаются.

Величина тока, при котором происходит выключение, называется током удержания. Поочередное поступление импульсов из блока управления вызывает такое же периодическое закрытие и открытие тиристоров.

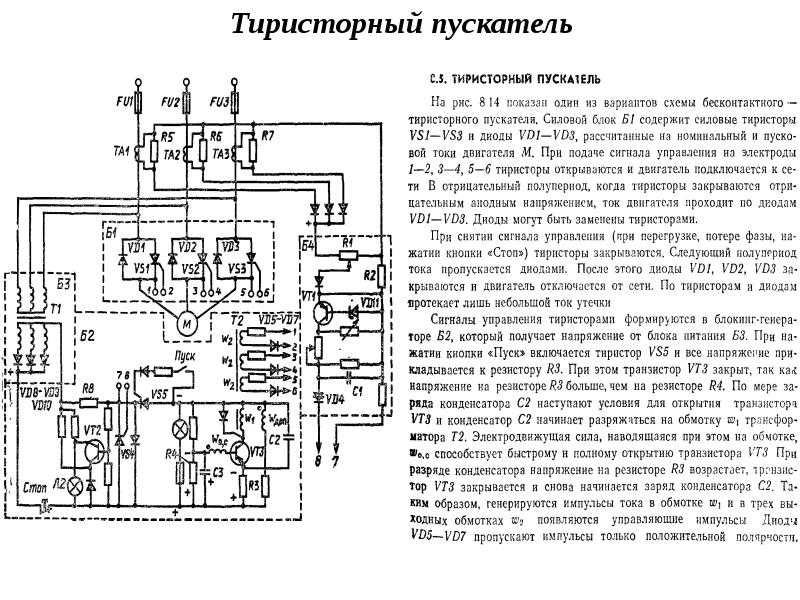

На практике работа представленной схемы происходит следующим образом. После нажатия кнопки SB1 через электронное реле времени КТ потечет ток. Это вызовет замыкание контакта КТ в цепи управления и тиристоры VS1 и VS2 становятся проводниками: первый – с положительной полуволной, а второй – с отрицательной полуволной напряжения. Такая проводимость сохраняется на все время, пока замкнуты контакты КТ. По окончании временной выдержки происходит размыкание контактов и напряжение к управляющим электродам уже не поступает. Проводимость теряется и наступает разрыв цепи.

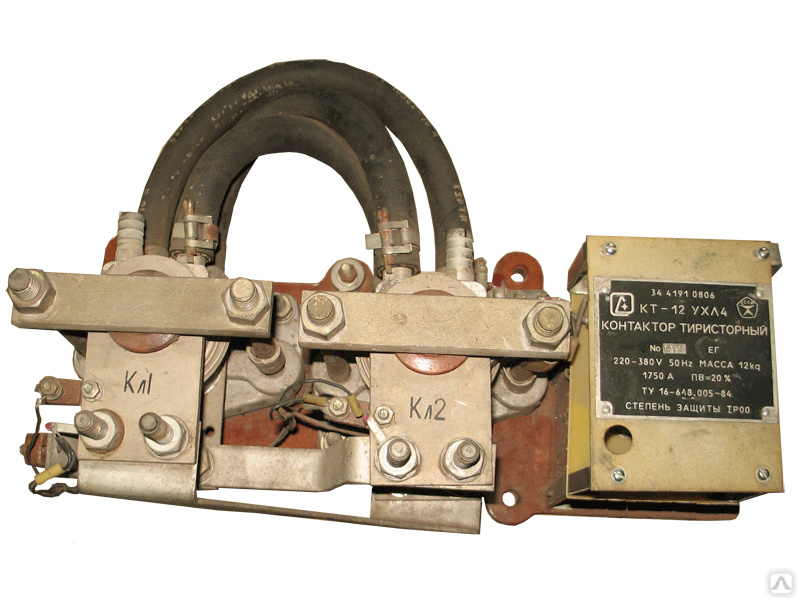

Все эти действия происходят за очень короткое время, как раз достаточное для контактной сварки, используемой в качестве примера. Подобный рабочий режим может быть обеспечен только тиристорным контактором в совокупности с электронным реле времени. Необходимая полярность управляющего тока обеспечивается диодами VD1 и VD2, соединенными с соответствующими тиристорами.

Данный тип контактора предназначен для работы с переменным током. Он считается неуправляемым, поскольку в нем отсутствует регулировка величины токовой нагрузки. Такие контакторы обеспечивают лишь продолжительность этой нагрузки, за счет определенного количества полуволн, устанавливаемых электронным реле времени.

Тиристорные контакторы постоянного тока

Контакторы постоянного тока имеют ряд индивидуальных особенностей и характеристик. Одной из них является возможность работы с гораздо более высокими частотами переключения, во время регулировок и преобразований тока и напряжения. Этим они заметно отличаются от тиристорных регуляторов, осуществляющих стабилизацию в цепях с переменным током. Устройства постоянного тока обеспечивают более высокий уровень быстродействия, и данный фактор в значительной степени определяет сферу их использования.

Однако, к этим приборам иногда предъявляются индивидуальные требования. Например, в случае необходимости, тиристорный контактор должен включаться в работу в течение минимального промежутка времени. Поэтому вместе с тиристорным устройством могут использоваться обычные электромагнитные контакторы, составляющие комбинированную схему. Их основной функцией является своевременное отключение тиристора. При параллельном подключении (рис. 3а) тиристор выключается путем шунтирования его при помощи замыкающего контакта К.

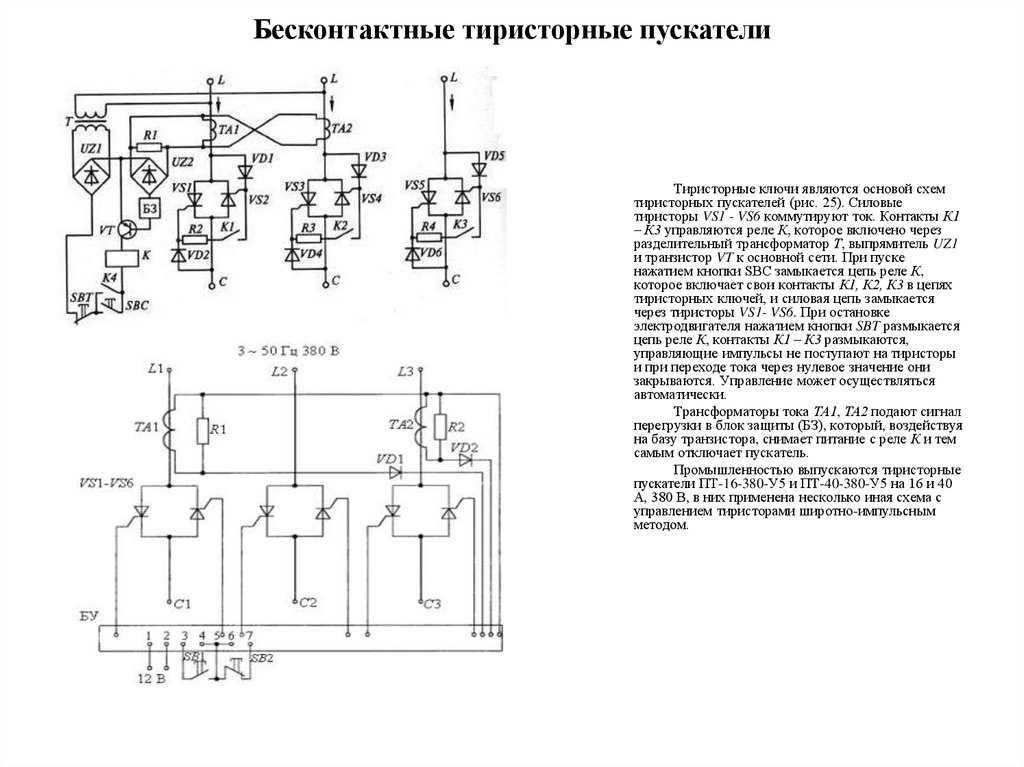

Если используется последовательное подключение (рис. 3б) данная операция осуществляется размыкающим контактом К. Подобная комбинированная схема включается управляющим импульсом, подаваемым к тиристору VS.

Тиристорные контакторы классифицируются по способу коммутации. Основным признаком считается связь между включениями и выключениями тиристора, производимыми за счет общих электромагнитных процессов, захватывающих коммутирующий контур. В разных случаях коммутация может быть одно-, двух- и трехоперационной или же одно-, двух- и трехступенчатой.

При наличии двух ступеней коммутации, основной тиристорный пускатель может быть выключен независимо от того, когда он был включен. В подобных схемах для выключения используется специальная коммутирующая цепь, подключаемая к основному элементу через дополнительный тиристор. Поэтому процесс выключения контактора в данном случае считается второй рабочей операцией, выполняемой независимо от других действий. Для ее осуществления управляющий импульс подается к коммутирующему тиристору.

Трехоперационная схема может включать в себя еще одну дополнительную операцию, если это требуется по техническим условиям эксплуатации. Теоретически количество ступеней можно наращивать без каких-либо ограничений, однако такие многоступенчатые схемы на практике не применяются.

Несомненные плюсы тиристорных контакторов в сравнении с обычными устройствами заключаются в следующем:

• При регулярных включениях и отключениях отсутствует электрическая дуга, вызывающая разрушение контактов у электромагнитных устройств.
• Небольшой промежуток срабатывания дает возможность выполнять учащенные коммутации, практически без ограничений. Рабочие режимы могут быть не только длительными, но и повторно-кратковременными.
• Отсутствуют движущиеся части, подверженные механическому износу. Поэтому срок эксплуатации тиристорных контакторов намного выше, чем у обычных устройств.
• Бесшумная работа, благодаря особенностям конструкции.
• Очень простой ремонт и обслуживание. Любую деталь контактора можно легко заменить в течение короткого времени без демонтажа основного устройства.
• В случае необходимости тиристорный контактор легко переделывается под другой номинал тока. Для этого устанавливается подходящий тиристор с соответствующими техническими характеристиками.

Определенные недостатки присутствуют даже у этих совершенных приборов:

• Отсутствует физический разрыв цепи и гальваническая развязка, что снижает уровень безопасности при эксплуатации устройства.
• Обладают меньшей глубиной коммутации по сравнению со стандартными контактными устройствами.
• Увеличенный вес, габариты, сравнительно высокая цена.

Область применения тиристорных контакторов

По своим техническим характеристикам тиристорные контакторы оказались наиболее подходящими для использования в следующих операциях:

• Тяжелый и продолжительный пуск с высокими нагрузками, характерный, например, для центробежных и осевых вентиляторов.
• При создании значительной нагрузки на сеть во время пуска, что приводит к просадкам напряжения и ложным срабатываниям. Установка тиристорного контактора позволяет снизить пусковой ток примерно в 3 раза.
• Большое количество включений и выключений за короткий промежуток времени.
• Запуск двигателей большой мощности, особенно с высокими оборотами. Происходит снижение электродинамического воздействия на агрегат.
• В системах плавного пуска, предусмотренных технологическими процессами.

Тиристорные контакторы (пускатели) CDP (серия CDP-T)

Тиристорный контактор (пускатель) CDP-T-50-480

Производитель: CDP

Серия: CDP-T

Рабочая мощность при 380В … 400В (50⁰С), кВАр: 35

Рабочая мощность при 415В … 440В (50⁰С), кВАр: 38

Iном при < 440В, А: 50

Чаcтота срабатываний, циклов в час: 72000

Код товара: 43559

Тиристорный контактор (пускатель) CDP-T-50-480-P

Производитель: CDP

Серия: CDP-T

Рабочая мощность при 380В … 400В (50⁰С), кВАр: 35

Рабочая мощность при 415В … 440В (50⁰С), кВАр: 38

Iном при < 440В, А: 50

Чаcтота срабатываний, циклов в час: 72000

Код товара: 43563

Тиристорный контактор (пускатель) CDP-T-100-480

Производитель: CDP

Серия: CDP-T

Рабочая мощность при 380В … 400В (50⁰С), кВАр: 70

Рабочая мощность при 415В … 440В (50⁰С), кВАр: 76

Iном при < 440В, А: 100

Чаcтота срабатываний, циклов в час: 72000

Код товара: 43560

Тиристорный контактор (пускатель) CDP-T-100-480-P

Производитель: CDP

Серия: CDP-T

Рабочая мощность при 380В … 400В (50⁰С), кВАр: 70

Рабочая мощность при 415В … 440В (50⁰С), кВАр: 76

Iном при < 440В, А: 100

Чаcтота срабатываний, циклов в час: 72000

Код товара: 43564

Тиристорный контактор (пускатель) CDP-T-150-480

Производитель: CDP

Серия: CDP-T

Рабочая мощность при 380В … 400В (50⁰С), кВАр: 103

Рабочая мощность при 415В … 440В (50⁰С), кВАр: 114

Iном при < 440В, А: 150

Чаcтота срабатываний, циклов в час: 72000

Код товара: 43561

Тиристорный контактор (пускатель) CDP-T-150-480-P

Производитель: CDP

Серия: CDP-T

Рабочая мощность при 380В … 400В (50⁰С), кВАр: 103

Рабочая мощность при 415В … 440В (50⁰С), кВАр: 114

Iном при < 440В, А: 150

Чаcтота срабатываний, циклов в час: 72000

Код товара: 43565

Тиристорные модули плавного пуска

— Infineon Technologies

Обзор

Экономичное и полностью интегрированное решение для перегрузок до 5000 А

Наше семейство модулей плавного пуска отвечает потребностям рынка в экономичных и компактных полупроводниковых решениях. Благодаря новому дизайну Power Start направлен на снижение сложности и количества компонентов. Это позволяет использовать широкий спектр текущих классов. Эта новая функция обеспечивает простую интеграцию модуля вместе с шунтирующим контактором в типовое пространство конструкции.

Power Start имеет встроенный радиатор и может быть легко установлен без использования термопасты. В модуле используется двухстороннее охлаждение, поэтому он может выдерживать самые высокие токи перегрузки.

Продукты

Основные моменты

Infineon Technologies Bipolar GmbH & Co. KG

Infineon Technologies Bipolar GmbH & Co. KG поставляет основные технологии для мощных тиристорных/диодных модулей и дисков. Эти продукты в различных упаковках используются во всем мире и по всей энергетической цепочке, от производства, передачи и распределения электроэнергии до ее преобразования в механическую энергию.

Подробнее о Infineon Technologies Bipolar GmbH & Co. KG

Основные характеристики

• 3 следа
• Сведено к основным компонентам
• Встроенный радиатор без термопасты
• Теплоемкость напрямую связана с кремнием
• Двухстороннее охлаждение

Системный подход

• Удобная интеграция с байпасным контактором в стандартное пространство
• Предварительно собран и готов к использованию
• Конструкция радиатора включена
• Ток перегрузки до 4800 А в течение 21 с

Ценности клиентов

• Лучшее соотношение мощности и цены для чувствительных к стоимости приложений
• Меньше сложности
• Простой монтаж
• Более быстрый выход на рынок

Типичные приложения плавного пуска низкого напряжения

• Ленточные конвейеры
• Большие вентиляторы
• Миллс
• Насосы для воды и сточных вод
• Насосы для добычи нефти

W1C

Все продукты Infineon Bipolar соответствуют RoHS (Ограничение использования определенных опасных веществ).
 RoHS – это руководство, ограничивающее использование опасных веществ в электрических и электронных устройствах.

Документы

Поддержка дизайна

Видео

Партнеры

Обучение

Приложения

Поддержка

Контакт

Тиристор для плавного пуска высокого напряжения Производители и поставщики – Китайская фабрика

Выбор и применение тиристора для плавного пуска высокого напряжения

I. Введение

Поскольку ток при прямом пуске большого двигателя в 5-7 раз превышает номинальный ток, пусковой крутящий момент составляет всего 0,4-1,6 номинального крутящего момента. Он может быть запущен напрямую, если допустимы условия сети (падение напряжения сети при пуске двигателя менее 10%) и условия процесса (соответствие пусковому моменту). Однако чрезмерный пусковой ток, слишком малый пусковой момент и чрезмерное время пуска наносят серьезный ущерб двигателю и электросети. Часто напряжение в сети и гармонические колебания напряжения увеличиваются, а отключения передней ступени значительно увеличивают нагрузку на электросеть и загрязнение сети, что серьезно влияет на безопасную работу электросети. В то же время, он также причинил много вреда себе. Поэтому для решения этих проблем необходимо установить устройство плавного пуска между источником питания и двигателем.

Внешний вид тиристорного устройства плавного пуска двигателя хорошо решает вышеуказанные проблемы, что компенсирует различные недостатки традиционного устройства плавного пуска, снижает пусковой ток двигателя, снижает мощность распределения и продлевает срок службы двигателя и сопутствующего оборудования. . Срок службы. Начальные параметры настраиваются визуально и просты в обслуживании. Применение тиристоров в высоковольтном плавном пуске внесло революционные изменения в плавный пуск и оставит сильный след в истории плавного пуска.

2. Как выбрать тиристор для устройства плавного пуска двигателя

Для высоковольтных двигателей 6кВ и 10кВ, так как напряжение высокое, необходимо соединить тиристоры встречно-параллельно, а затем последовательно . 6кВ на каждую фазу требуется 6 тиристоров (2 встречно-параллельных, 3 комплекта последовательно), 10кВ на каждую фазу требуется 10 тиристоров (2 встречно-параллельных, 5 групп последовательно). Таким образом, для каждого тиристора напряжение составляет около 2000в, поэтому прямое и обратное направление выбранного тиристора не повторяет номинальное напряжение vdsm, vrsm должно быть больше 6500v.

При выборе номинального тока тиристора необходимо учитывать номинальный рабочий ток двигателя. Как правило, ток тиристора должен в 3-4 раза превышать номинальный ток двигателя.

В устройстве плавного пуска тиристорного высоковольтного двигателя фазорегулируемое регулирование напряжения переменного тока, состоящее из двух независимых тиристорных устройств, включенных встречно-параллельно, причем одному тиристору соответствует один положительный и отрицательный полупериод. Поэтому требования к согласованности параметров двух встречно-параллельных устройств относительно высоки. В том числе параметры триггера тиристора, поддержание текущих параметров и т.д. также требуется выбрать то же самое. Постарайтесь сделать положительные и отрицательные полуволны симметричными, иначе через двигатель будет протекать постоянный ток. Поскольку двигатель является индуктивным для нагрузки обмотки, чрезмерно высокая составляющая постоянного тока приведет к сильному нагреву статора двигателя и даже к сгоранию обмоток двигателя, что приведет к списанию двигателя.

Тиристор является наиболее важным силовым устройством в устройстве плавного пуска двигателя. Надежность работы всего устройства во многом зависит от правильного выбора номинального тока и номинального напряжения тиристора. Исследователи электронных профессиональных технологий Гуанчжоу Цзинтай в сочетании с характеристиками приложения плавного пуска рекомендуют, чтобы принцип выбора пользователя в первую очередь учитывал надежность работы, то есть ток и напряжение должны иметь достаточные кратные запасы. Во-вторых, следует учитывать экономическую эффективность. Наконец, инсталляцию следует считать красивой, а объем следует максимально уменьшить.

Guangzhou Jingtai Electronics придерживается концепции «отличного обслуживания клиентов». Чтобы лучше обслуживать всех пользователей машины в области плавного пуска, профессиональные технические исследователи компании сочетают характеристики применения плавного пуска в полевых условиях с компонентами KP400A-1600A. В результате долгосрочных усилий и изучения технологии продукта комплексная производительность компонентов была значительно улучшена.

Тиристоры, используемые компанией Guangzhou Jingtai Electronic Technology Co., Ltd. для устройства плавного пуска, имеют следующие восемь характеристик:

1. Высокая производительность и надежность.

2. Высокая электрическая стабильность электрических параметров изделия.

3. Давление в трубке компонента снижено, а потребляемая мощность при переключении невелика.

4. Параметры продукта соответствуют.

5, продукт экономичный

6, двухсторонний отвод тепла, простой монтаж

7, способность к кратковременной перегрузке

8, низкое переходное тепловое сопротивление

3. Тиристорная защита

Способность тиристора выдерживать перенапряжение и перегрузку по току плохая, что является его основным недостатком. Теплоемкость тиристора очень мала. При перегрузке по току температура резко возрастает, и p-n-переход может сгореть, что приведет к внутреннему короткому замыканию или обрыву цепи компонента. Например, когда тиристор на 100 А имеет перегрузку по току 400 А, его можно использовать только в течение 0,02 с, иначе он выйдет из строя из-за перегрева; способность тиристора выдерживать перенапряжение очень плохая, даже если напряжение превышает его обратное напряжение пробоя, даже если время очень короткое, также легко повредить. Если прямое напряжение превышает напряжение включения, тиристор имеет неправильную проводимость, а ток после проводимости большой, что повреждает устройство.

1. Защита тиристоров от перенапряжения

Подключить резистивно-емкостную цепь поглощения на обоих концах тиристора. Как показано на рисунке 2, конденсатор поглощает перенапряжение. Суть в том, чтобы преобразовать энергию, вызывающую перенапряжение, в энергию электрического поля и запасти ее в конденсаторе, а затем отдать ее в резистор для ее потребления.

Рисунок 1 Роль RC-цепи поглощения в тиристорной защите от перенапряжения

При включении тиристора на блокировку, как и в схеме включения, возникает перенапряжение за счет индуктивности линии (в основном индуктивности рассеяния lb трансформатора). Поскольку носители заполняют внутреннюю часть элемента при включении тиристора, то при падении прямого напряжения до нуля при выключении элемента носители остаются внутри. Эти накопленные носители мгновенно генерируют большой обратный ток под действием обратного напряжения, так что накопленные носители быстро исчезают, а обратный ток исчезает чрезвычайно быстро, т. е. di/dt чрезвычайно велико. Следовательно, даже если индуктивность линии l, подключенная к компоненту, мала, значение индуцированного потенциала i (di/dt), создаваемого катушкой индуктивности, все равно велико, и этот потенциал подключается последовательно с напряжением источника питания, а обратное применяется к компоненту, который был восстановлен до блокировки, что может привести к пробою обратного тиристора. Это перенапряжение, вызванное отключением тиристора, называется перенапряжением при выключении, и его значение может в 5-6 раз превышать пиковое значение рабочего напряжения, поэтому необходимо принять меры по подавлению.

В цепи поглощения сопротивления-емкости конденсатор превращает электромагнитную энергию перенапряжения в накопление электростатической энергии, а резистор предотвращает резонанс емкости и индуктивности и ограничивает потери при включении тиристора и рост тока ставка. Абсорбционная петля может подавлять перенапряжение, возникающее при включении тиристора в выключенное состояние, тем самым эффективно предотвращая выход тиристора из строя.

Положение RC-цепи поглощения должно быть как можно ближе к основному выводу модуля, то есть вывод должен быть коротким. Лучше всего использовать неиндуктивный резистор для лучшей защиты.

2. Защита тиристоров от перегрузки по току

Из-за небольшого размера и малой теплоемкости полупроводниковых приборов, особенно для высоковольтных и сильноточных силовых устройств, таких как тиристоры, необходимо строго контролировать температуру перехода, в противном случае будет полностью поврежден. Когда через тиристор протекает ток, превышающий номинальное значение, тепло не достигает эмиссии, так что температура перехода быстро растет, и в конечном итоге слой перехода выгорает.

Причины перегрузки по току различны, например, поврежден тиристор самого преобразователя, неисправна триггерная цепь, неисправна система управления, слишком высокое напряжение сети переменного тока, слишком низкое или отсутствует фаза, нагрузка перегрузка или короткое замыкание, последствия выхода из строя соседнего оборудования и т. д. Поскольку характеристика предохранителя обычного предохранителя слишком медленная, тиристор сгорел до того, как перегорел предохранитель; следовательно, его нельзя использовать для защиты тиристора. Быстродействующий предохранитель заделан в кварцевый песок серебряным предохранителем. Время плавкого предохранителя чрезвычайно мало, и его можно использовать для защиты тиристора.

По сравнению с обычными предохранителями быстродействующие предохранители специально разработаны для защиты силовых полупроводниковых устройств от перегрузки по току. Он имеет быстродействующую характеристику, а время его предохранителя составляет менее 50 Гц переменного тока за один цикл (20 мс) при протекании в 6 раз больше номинального тока. Вообще говоря, номинальный ток быстродействующего предохранителя должен быть меньше номинального эффективного значения защищаемого тиристора и больше фактического действующего значения, протекающего через тиристор.

3. Тиристорная защита от перегрева

Когда тиристор пропускает ток, происходит определенное падение напряжения, а наличие падения напряжения вызывает определенное потребление энергии. Чем больше ток, тем больше потребляемая мощность и больше выделяемое тепло. Если быстро не рассеять это тепло, возникнут проблемы со сгоранием микросхемы тиристора. Поэтому при использовании тиристорного модуля обязательно устанавливайте теплоотвод.

Качество отвода тепла является важным фактором, влияющим на безопасную работу модуля. Хорошие условия отвода тепла не только обеспечивают надежную работу модуля, предотвращают перегрев модуля, но и улучшают токоотдачу модуля.

Принцип работы тиристорного устройства плавного пуска двигателя

Применение тиристоров в устройствах плавного пуска высоковольтных двигателей представляет собой применение тиристора для регулирования напряжения переменного тока. Тиристор можно использовать для изменения фазы фазового угла проводимости тиристора для регулировки напряжения.

Устройство плавного пуска с тиристорным фазовым сдвигом изменяет форму волны синусоидального переменного напряжения, чтобы сделать его несинусоидальным импульсным переменным током, регулируя его рабочий цикл, как показано на рисунке 3.
