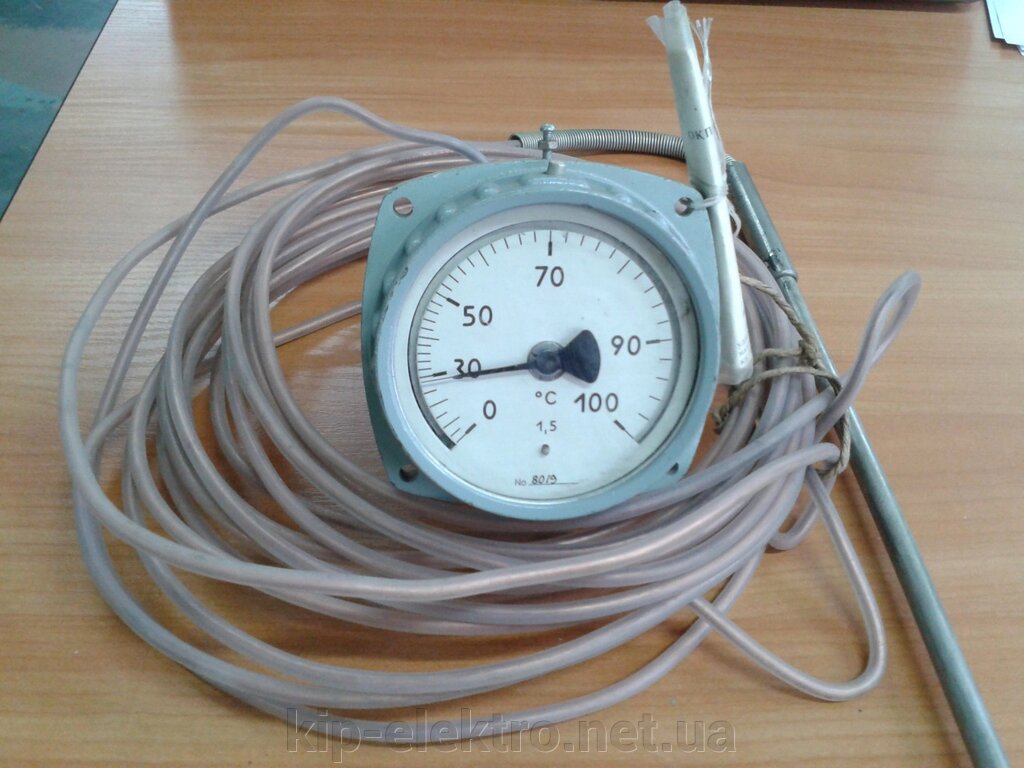

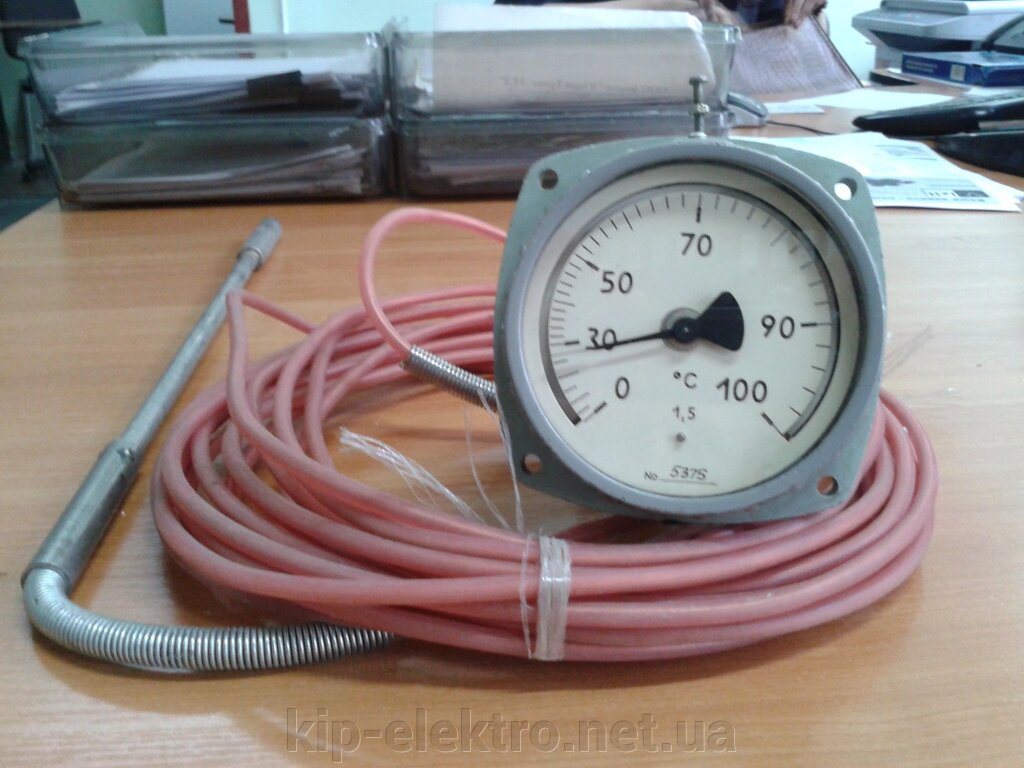

Термометры манометрические электроконтактные ТКП-100-Эк (ТГП-100-Эк)
| Наименование | Предел измерения, ºС | Длина капилляра, м | Длина термобаллона, мм | Масса, кг | Цена | |
 ..+50ºС) L=6м, Lб=125мм | -50…+50 | 6 | 125 | 1,5 | Договорная | |
| Термометр э/к ТКП-100ЭК-М1 (-50…+50ºС) L=16м, Lб=250мм | -50. ..+50 | 16 | 250 | 2 | Договорная | |
| 0…+100 | 6 | 75 | 1,5 | Договорная | ||
| Термометр э/к ТКП-100ЭК-М1 (0-100ºС) L=16м, Lб=75мм | 0. ..+100 | 16 | 75 | 2 | Договорная | |
| 0…+150 | 6 | 125 | 1,5 | Договорная | ||
| Термометр э/к ТГП-100ЭК-М1 (0-150ºС) L=16м, Lб=250мм | 0. ..+150 | 16 | 250 | 2 | Договорная | |
| Термометр э/к ТГП-100ЭК-М1 (0-200ºС) L=6м, Lб=125мм | 0…+200 | 6 | 125 | 1,5 | Договорная | |
| Термометр э/к ТГП-100ЭК-М1 (0-200ºС) L=16м, Lб=250мм | 0. ..+200 | 16 | 250 | 2 | ||
| Термометр э/к ТГП-100ЭК-М1 (0-300ºС) L=6м, Lб=125мм | 0…+300 | 6 | 125 | 1,5 | Договорная | |
| Термометр э/к ТГП-100ЭК-М1 (0-300ºС) L=16м, Lб=250мм | 0. ..+300 | 16 | 250 | 2 | ||
| Термометр э/к ТГП-100ЭК-М1 (0-400ºС) L=6м, Lб=250мм | 0…+400 | 6 | 250 | 1,5 | Договорная | |
| Термометр э/к ТГП-100ЭК-М1 (0-400ºС) L=16м, Lб=250мм | 0. ..+400 | 16 | 250 | 2 | Договорная |

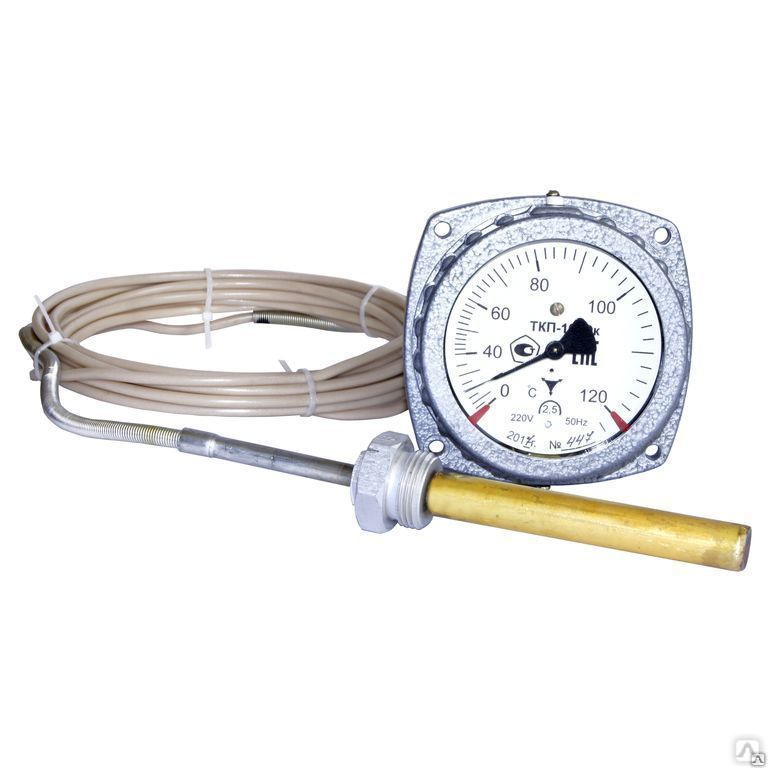

Термометр манометрический, конденсационный ТКП-100Эк
Описание
Термометр манометрический, конденсационный, показывающий, электроконтактный ТКП-100Эк
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.
Относятся к ГСП.
Выпускаются по СНИЦ 405.153.005 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС.
Имеется Декларация соответствия техническому регламенту таможенного союза, лицензия на выпуск и ремонт.
Межповерочный интервал – 1 год.
Обозначение при заказе термометра с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм: «ГСП. ТКП-100Эк(0-120)-2,5-6,0-Б-16 СНИЦ 405.153.005 ТУ».
ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ ТЕРМОМЕТРА ТКП-100ЭК
1 – Болт М5-6g ГОСТ 7805-70; 2 – Гайка М5-6Н ГОСТ 5227-70; 3 – Шайба 5 ГОСТ 11371-78. Болты, гайки, шайбы не поставляются.
СХЕМА ПРИНЦИПИАЛЬНАЯ ТЕРМОМЕТРА ТКП-100ЭК
1 – термобаллон; 2 – соединительный капилляр; 3 – манометрическая пружина; 4 – держатель; 5 – ось; 6 – сектор; 7 – стрелка; 8 – циферблат; 9- тяга; 10 – ведущий поводок; 11 – контакт «минимум»; 12 – контакт «максимум».
СХЕМА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ТЕРМОМЕТРА ТКП-100ЭК
Технические характеристики
| Обозначение термометров | Пределы измерений, °С | Заполнитель термосистемы | Класс точности | Диаметр термобаллона, мм | Длина соединительного капилляра, L м | Длина погружения термобаллона мм | Вид защитной оболочки капилляра | Масса, не более, кг |
| -25…+75 | Хладон 22 | 12 | медная-А | |||||
| ТКП-100Эк | 0…120 | Метил хлористый | 1,5 | 14 | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | 160, 200, 250, 315, 400 | полиэти-леновая-Б | 2,5 |
| 100…200 | Ацетон | 2,5 | 16 | |||||
| 200…300 | Толуол | 16 | медная-А |
Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц.
