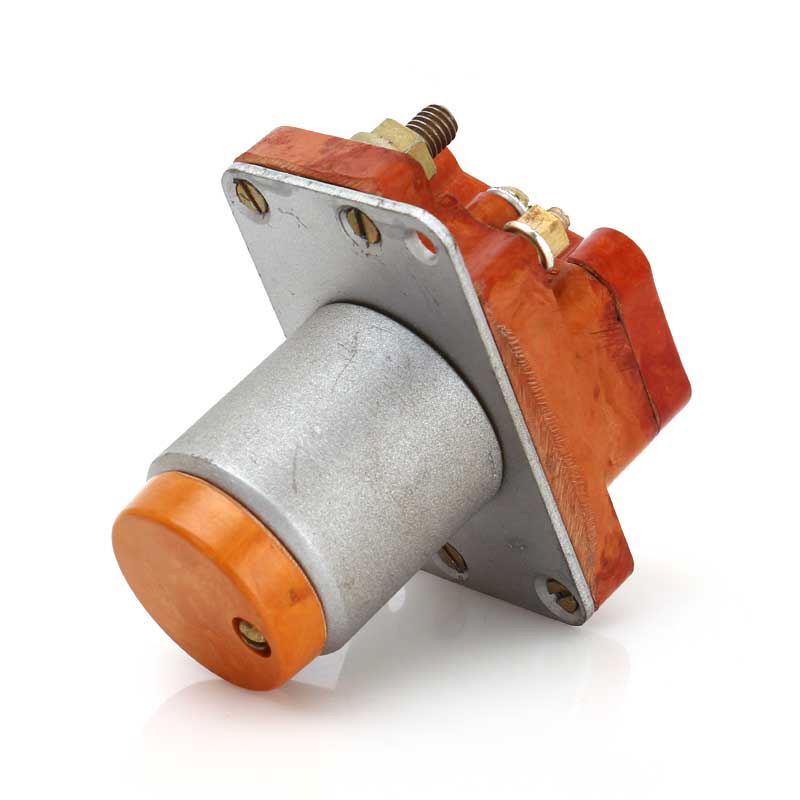

Контактор ТКС 101 ДОД

Срок доставки:

5 – 15 дней

Цена:

По запросу

Одноцепевой включающийся контактор ТКС 101 ДОД разработан для осуществления коммутации цепей элекросистем, применяется в авиационной технике.

Контакторы изготавливаются для любых условий эксплуатации.

Основные части контактора:

Электромагнит
Контактная система;
Возвратная пружина;
Блок-контактов.

В свою очередь электромагнит имеет магнитную систему замкнутого типа, и состоит из :

Корпус цилиндрической формы;
Полюс;
Сердечник;
Фланец;
Катушка.

В латунной втулке двигается сердечник, который при помощи штока приводит в действие контактную систему. Катушка, в которой две обмотки (включающаяся и удерживающая), заключена в корпус, и по внутреннему диаметру фиксируется на полюсе.

Свободное пространство в корпусе заполняется компаундом.

1.	Шинка	9.	Панель	17.	Плита
2.	Прокладка	10.	Шайба	18.	Втулка
3.	Корпус	11.	Шинка	19.	Шток
4.	Полюс	12.	Буферная пружина	20.	Катушка
5.	Пружина	13.	Шайба	21.	Шайба
6.	Сердечник	14.	Крышка	22.	Колпачок
7.	Фланец	15/25	Винт	23.	Панель
8.	Шайба	16.	Шинка	24.	Пружина

Основные эксплуатационные характеристики:
1.	Температура окружающей среды	-60…+85°C Кратковременно +130 не более 5 минут через каждые 2 часа
2.	Относ. влажность	100% при 40°C
3.	Атм. давление	780 … 41 мм. рт. ст.
4.	Допускается циклическое изменение температуры
5.	Допускается воздействие россы и инея
6.	Допускается воздействие грибка плесени
7.	Выдерживает вибрационные нагрузки	0,2…5 g при 5…50 Гц, 5 g при 50…30 Гц
8.	Ударные нагрузки	макс 15 g при 40…80 уд./мин не дольше 20…50 мс.
9.	Изменение напряжение коммутационной цепи
постоянного тока		16…30 В
переменного тока		24…30 В
силы тока		2,5 …. 100 А

При работе контактора нельзя допускать самопроизвольное вкл./выкл. при ускорении 10g.

Контактор имеет защиту, которая позволяет выдержать напряжение в 2 раза больше чем номинальное, но не дольше чем 2 минуты;
Контактор способен выдержать 3 отключения и 5 включений при 8ми кратном превышении тока при постоянном токе, но дольше 0,002 …0,004 секунды. При переменном в 5ти кратном превышении в омической цепи, не дольше чем 1 секунда.
Ресурс контактора равен 500 часам непрерывной работы, или пребывания обмотки контактора под напряжением.

Технические условия ТКС 101 ДОД
1.	Напряжение ном. цепи пост. тока	27 В
2.	Сила тока ном. цепи	100А при т = 0,001, cosp = 0.5
3.	Ном. напряжение в цепи управления	27 В
4.	Потребляемая сила тока электромагнитом	0,34 А
5.	Сила тока вспомогательных выводов	0,2…5А при т = 0,015, cosp = 0.5
6.	Время срабатывания, в идеальных условиях	15 мс.
7.	Износоустойчивость при коммутации ВО:
при т = 0,001 с, cos ф = 0,5		10 000
при ном. силе тока в омической цепи (на земле)		15 000
8.	Макс. частота срабатывания за 60 секунд	4 шт.
9.	Режим работы	продолжительная
10.	Вес	370 грамм
* При коммутации пост. тока допускается вкл. 4х кратного превышение от номинального не более чем на 1 с.

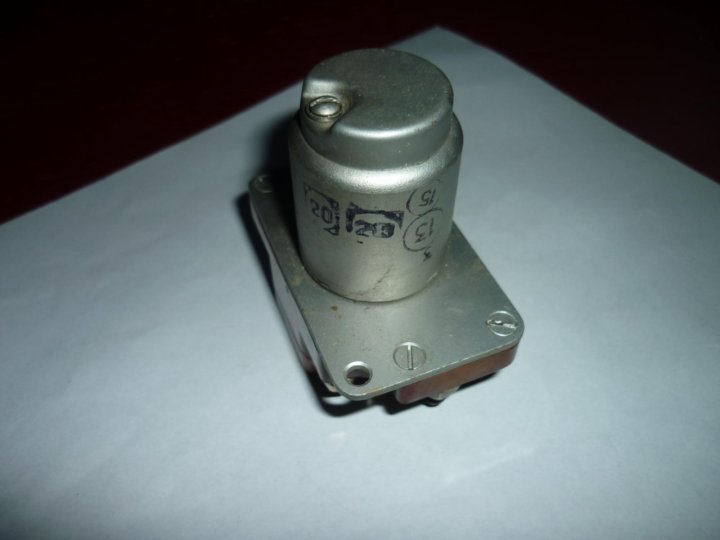

Контактор ТКС-101-ДОД

Контактор ТКС-101-ДОД представляют собой одноцепные включающие устройства, которые используются с целью коммутации электрических цепей в оборудовании, установленном на авиационной технике.

Технические характеристики
Номинальная величина напряжение для коммутируемой цепи при постоянном токе	27 В
Показатель номинального тока коммутируемой цепи при номинальных напряжениях	100 А
Величина номинального напряжения в управляющей контактором цепи	27 В
Максимальный потребляемый электромагнитом ток при номинальной величине напряжения	340 мА
Величина тока в цепи вспомогательного вывода	0. 2 …. 5 А
Максимальное время срабатывания при номинальном напряжении	до 15 мс
Максимальное количество циклов ВО:
при номинальных значениях	10⁴
при базисном токе в омической электроцепи при нормальных условиях	1.5*10⁴
Максимальная частота срабатывания	4 раз/мин.
Режим функционирования	Продолжительный
Масса устройства	370 грамм

Условия эксплуатации

Контакторы ТКС-101-ДОД производятся во всеклиматических исполнениях. Это позволяет успешно использовать такие коммутационные устройства при температуре воздушной среды от -60°C до +85°C и кратковременно (не больше 5 минут) до +130°C. Показатель приведенной влажности воздуха может составлять до 100% при его температуре равной +40⁰С. Нормальным атмосферным давлением для работы контакторов считается около 780 мм. рт. ст.

Особенности конструкции и работы

Основными элементами контактора ТКС-101-ДОД являются электромагнит, контактная система, пружина возврата и контактный блок. Электромагнит представляет собой замкнутую систему из корпуса цилиндрической формы, катушки, сердечника полюса и фланца. Сердечник, перемещение которого происходит под действием магнитного поля катушки, обеспечивает смещение контактной системы. Рабочая катушка владеет двумя обмотками – втягивающей, которая движет сердечник, и удерживающей, которая удерживает систему контактора во включенном состоянии.

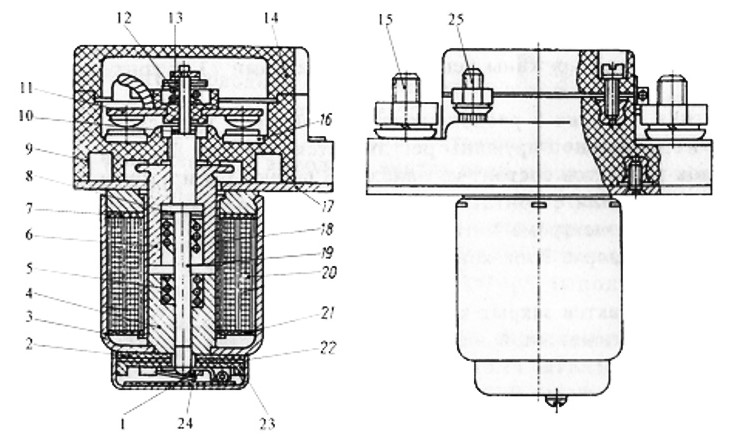

Рис.1 Конструкция ТКС-101-ДОД

Шинка блок-контакта
Прокладки, регулирующие в блок контакте зазор контактный
Корпус
Полюс
Возвратная пружина
Сердечник
Фланец
Шайбы, регулирующие усилие возвратной пружины
Панель
Шайбы, регулирующие контактный зазор
Подвижная контактная шинка
Буферная пружина
Шайбы, необходимые для регулировки усилия буферной пружины
Крышка
Силовой винт
Неподвижная контактная шинка
Плита
Втулка
Шток
Катушка
Изоляционная шайба
Угольник
Колпачок
Панель блок-контакта
Пружина блок контакта

Контактная система устройства ТКС-101-ДОД построена с двух модулей – подвижного и недвижимого. Подвижная часть перемещается под воздействием штока, на который действует сердечник, втягиваемый катушкой. Она входит в зацепку с неподвижными контактами, обеспечивая замыкание электроцепи. В таком положении она будет удерживаться до тех пор, пока будет рабочее напряжение на удерживающей обмотке катушки.

Рис.2 Принципиальная электрическая схема

Рис.3 Габаритные размеры

ТКС-133 ДОД – Коммутационные аппараты

Главная / Продукты / Переключение устройств / ТКС-133 ДОД

* Изображения размещены только в ознакомительных целях. Внешний вид реального компонента может отличаться.

Механический контакторный переключатель для цепей постоянного (напряжением до 30 В) и переменного (напряжением до 220 В) тока. Может использоваться во всех климатических условиях (включая тропический) и при механических воздействиях.

Разбивка аннотации

Пример аннотации – ТКС433ОДЛ

Т – номинальное напряжение цепи катушки управления (Т – 24..30В )

К – наименование устройства (контактора)

S – ток коммутации 0 множитель

4 – коммутируемый ток, А (с учетом множителя)

3 – количество независимых нормально замкнутых контактов

3 – количество независимых нормально разомкнутых контактов

О – максимальная температура окружающего воздуха, где О – +85 ^o C

D – вид работы (D – непрерывная работа)

BL – дополнительные варианты исполнения (B – наличие вспомогательных контактов; L – облегченный)

Технические параметры

Напряжение коммутации, В

Ток коммутации, А

Напряжение цепи управления, В

Количество цепей коммутации

Mass, kg

TKS103ODL

24-30

110-210

10-100

24-30

0,61

TKS111DOD 16-30 2-220 2,5-1009 24-30 1 0,45
TKS133ODL
24-30
110-210
10-100
24-30
3
0,95
TKS203ODL
24-30
110-210
20-2003
0046
24-30
3
1. 15
TKS233ODL
24-30
110-210
20-200
24- 30
3
2
TKS403ODL
24-30
110-210 9000
40-400
24-30
3
1.8
TKS433ODBL
24-30
110-210
40 -400
24-30
3
3,5
