48923-12: ТЛМ-10 Трансформаторы тока – Производители и поставщики

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТЛМ-10 Назначение средства измерений

Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ.

Описание

Трансформаторы тока ТЛМ-10 (далее – трансформаторы) выполнены в виде опорной конструкции Имеет различные конструктивные варианты, отличающиеся количеством вторичных обмоток и расположением присоединительных выводов. Корпус трансформатора выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформатор ремонту не подлежит.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов,

Рис. 1 – Фотография общего вида трансформаторов тока ТЛМ-10. Метрологические и технические характеристики

Основные метрологические и технические характеристики приборов указаны в таблице 1.

Таблица 1

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Номинальный первичный ток, А	5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50 или 60*
Число вторичных обмоток	2; 3
Ток трехсекундной термической стойкости, кА	от 0,35 до 40
Ток электродинамической стойкости, кА	от 1,54 до 100

Наименование параметра	Значение
Номинальная вторичная нагрузка при еоБф 2 = 0,8, ВА, для класса точности: 0,2S; 0,2; 0,5S; 0,5 10Р	30 30
Класс точности вторичных обмоток: для измерений для защиты	0,2S; 0,2; 0,5S;0,5 5Р;10Р
Номинальная предельная кратность Кном для класса 10Р	от 10 до 19
Номинальный коэффициент безопасности приборов К Бном	от 2 до 20
Климатическое исполнение по ГОСТ 15150-69	У3; Т3; У2; Т2
Средняя наработка до отказа, ч	4106
Длина, мм, не более	345
Ширина, мм, не более	200
Высота, мм, не более	235
Масса, кг, не более	25
Примечание * – для трансформаторов, предназначенных для поставок на экспорт

Знак утверждения типа

Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

– трансформатор тока ТЛМ-10 – 1 шт.;

– паспорт – 1 экз.

– Руководство по эксплуатации -1 экз. на партию в один адрес.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Метод измерений с помощью трансформаторов тока ТЛМ-10 указан в документе ИБЛТ.671213.005 РЭ «Трансформаторы тока ТЛМ-10. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТЛМ-10

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

3. Техническая документация фирмы-изготовителя.

Трансформатор ТЛМ-10-2 Старый тип

Трансформатор ТЛМ-10-2 Старый тип – литой малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 Старый тип предназначен для установки в комплектные распределительные устройства с двухсторонним обслуживанием внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-2 Старый тип изготавливают в климатическом исполнении “У” или “Т”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения “У” и от +60°C до -10°C для исполнения “Т”;
– допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-2 старого типа

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТЛМ-10-2 старого типа:

Параметр	Значение
Величина номинального напряжения, кВ	10
Величина наибольшего рабочего напряжения, кВ	12
Величина номинальной частоты переменного тока, Гц	50, 60
Величина номинального первичного тока, А	20; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Величина номинального вторичного тока, А	5
Количество вторичных обмоток, шт.	2
Значение номинальной нагрузки вторичных обмоток, ВА: – для измерений при активно-индуктивном характере нагрузки и cosφ=0,8 – для защиты при активно-индуктивном характере нагрузки и cosφ=0,8	10 15
Значение классов точности вторичных обмоток: – для измерений при номинальном первичном токе 20-200А при номинальном первичном токе 300-1500А – для защиты	0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5 10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А 20-600 600-800 1000, 1500	15 – 10
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А 20 30 50 100 150 200 300, 400 600, 800 1000, 1500	1,08 1,85 2,8 6,3 7,2 10,1 18,4 23 26
Значение тока электродинамической стойкости, кА, при номинальном первичном токе, А 20 30 50 100 150, 200 300-1500	5 8 17,6 35,2 52 100

Конструкция трансформатора ТЛМ-10-2 старого типа. Трансформатор ТЛМ-10-2 Старый тип имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки 5 изготавливают либо комбинированные (обе обмотки служат для измерения и защиты), либо одну обмотку – для измерения, другую – для защиты. Вторичные обмотки наматывают на гильзы из электрокартона проводом типа ПЭТВ. Затем они одеваются на один из трех заранее зашихтованных и изолированных стержней магнитопровода 4. Для подвески вторичной обмотки в заливочной форме, под нее закладывают ленту из картона толщиной 2мм. В тоже время производится установка первичной обмотки 6, намотанной из меди прямоугольного сечения. Межвитковой изоляцией в первичной обмотке служат прокладки из стеклотекстолита типа СТЭФ толщиной 5мм. Буферный слой обеспечивается нанесением на первичную обмотку хлопчатобумажной ленты. Обмотка дополнительно изолируется в месте выхода выводов лентой типа ЛТ или ЛЦ. После того, как установлены обмотки, зашихтовывается четвертая сторона магнитопровода. Буферный слой магнитопровода обеспечивается намоткой киперной ленты в один слой с перекрытием ²/₃ шины. Заливка трансформаторов ТЛМ-10 старого типа производится при атмосферном давлении, поэтому требования к буферному слою невелики. При заливке первичную обмотку крепят в форме при помощи гаек 7 с резьбой М12. В эти гайки ввинчиваются болты, которые проходят через отверстия в выводе Л1 первичной обмотки. Вывод первичной обмотки Л2 закрепляется в специальном пазу. В основании трансформатора (на опорной поверхности) залиты четыре гайки 2 с резьбой М10 для крепления трансформатора на месте установки. Для надежного крепления этих гаек в электроизоляционный компаунд заливают шайбы 1. Выводы вторичных обмоток расположены в нижней части трансформатора. Их припаивают к зажимам 3 с резьбой М6.

Видео трансформатора ТЛМ-10-2:

Фото трансформатора ТЛМ-10-2 старого типа:

Шильдик трансформатора ТЛМ-10-2 400/5 кл. т. 0,5S Шильдик трансформатора ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S

Вы можете заказать трансформатор ТЛМ-10-2 Старый тип в компании “ЭнергоСфера” по телефону:

(066)473-42-45

(068)256-29-77

(093)113-81-73

< Трансформатор ТЛМ-10-3 Старый тип
Трансформатор ТЛМ-10-1 Старый тип >

Автор: Денис Ярошенко

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТЛМ-10 У3

Трансформатор ТЛМ-10 У3 предназначен для установки в комплектные распределительныеустройства (КРУ) и служит для передачи сигнала измерительной информацииизмерительным приборам и (или) устройствам защиты и управления, дляизолирования цепей вторичных соединений от высокого напряжения в электрическихустановках переменного тока на класс напряжения до 10 кВ частоты 50или 60 Гц. Трансформатор изготавливается в климатическом исполнении “Т” и “УХЛ” категори и размещения 3 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях.

Трансформаторы выпускаются с одной вторичной обмоткой для измерения иодной вторичной обмоткой для защиты.

Технические характеристики:

Наименование параметра	Показатель
Номинальное напряжение, кВ	10
Номинальная частота переменного тока, Гц	50 или 60
Номинальный вторичный ток, А	5
Номинальный первичный ток, А	50, 100, 150, 200, 300, 400,600, 800, 1000, 1500
Число вторичных обмоток	2
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,5 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos y = 0,8, В-А: вторичной обмотки для измерений вторичной обмотки для защиты	10 15
Номинальная предельная кратность вторичной обмоткидля защиты, не менее 50-800 А 1000, 1500 А	15 10
Трехсекундный ток термической стойкости, кА, приноминальном первичном токе, А: 50 100 150 200 300–400 600-800 1000-1500	2,8 6,3 1,2 10,1 18,4 23,0 26,0
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 50 100 150-200 300-1500	17,6 35,2 52,0 100,0
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного	42 75
Масса, кг.	25

Чертеж трасформатора тока ТЛМ-10-1 У3:

Чертеж трансформатора тока ТЛМ-10-2 У3:

Варианты обозначения: трансформаторТЛМ10 У3, ТЛМ10У3, ТЛМ-10У3, ТЛМ-10У 3

Трансформатор ТЛМ-10

Назначение и область применения

Трансформатор тока ТЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.

Трансформатор устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.

Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Технические параметры

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Номинальный первичный ток, А	5-1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	2 или 3
Номинальная вторичная нагрузка с коэффициентом мощности cosφ₂=0,8, В-А:
обмотки для измерения	10
обмотки для защиты	15
Класс точности обмотки: для измерения для защиты
для измерения:	0,2S; 0,2; 0,5S; 0,5
для защиты:	10P
Ток односекундной термической стойкости, кА	0,35 – 31,5
Ток электродинамической стойкости, кА	1,5-100
Номинальная предельная кратность обмотки для защиты	10
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20

Габаритные и установочные размеры

Трансформатор ТЛМ-10-1 Старый тип

Трансформатор ТЛМ-10-1 Старый тип – литой малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 Старый тип предназначен для установки в комплектные распределительные устройства с односторонним обслуживанием внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-1 Старый тип изготавливают в климатическом исполнении “У” или “Т”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения “У” и от +60°C до -10°C для исполнения “Т”;
– допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-1 старого типа

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТЛМ-10-1 старого типа:

Параметр	Значение
Величина номинального напряжения, кВ	10
Величина наибольшего рабочего напряжения, кВ	12
Величина номинальной частоты переменного тока, Гц	50, 60
Величина номинального первичного тока, А	20; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Величина номинального вторичного тока, А	5
Количество вторичных обмоток, шт.	2
Значение номинальной нагрузки вторичных обмоток, ВА: – для измерений при активно-индуктивном характере нагрузки и cosφ=0,8 – для защиты при активно-индуктивном характере нагрузки и cosφ=0,8	10 15
Значение классов точности вторичных обмоток: – для измерений при номинальном первичном токе 20-200А при номинальном первичном токе 300-1500А – для защиты	0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5 10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А 20-600 600-800 1000, 1500	15 – 10
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А 20 30 50 100 150 200 300, 400 600, 800 1000, 1500	1,08 1,85 2,8 6,3 7,2 10,1 18,4 23 26
Значение тока электродинамической стойкости, кА, при номинальном первичном токе, А 20 30 50 100 150, 200 300-1500	5 8 17,6 35,2 52 100

Конструкция трансформатора ТЛМ-10-1 старого типа. Трансформатор ТЛМ-10-1 Старый тип имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки 5 изготавливают либо комбинированные (обе обмотки служат для измерения и защиты), либо одну обмотку – для измерения, другую – для защиты. Вторичные обмотки наматывают на гильзы из электрокартона проводом типа ПЭТВ. Затем они одеваются на один из трех заранее зашихтованных и изолированных стержней магнитопровода 4. Для подвески вторичной обмотки в заливочной форме, под нее закладывают ленту из картона толщиной 2мм. В тоже время производится установка первичной обмотки 6, намотанной из меди прямоугольного сечения. Межвитковой изоляцией в первичной обмотке служат прокладки из стеклотекстолита типа СТЭФ толщиной 5мм. Буферный слой обеспечивается нанесением на первичную обмотку хлопчатобумажной ленты. Обмотка дополнительно изолируется в месте выхода выводов лентой типа ЛТ или ЛЦ. После того, как установлены обмотки, зашихтовывается четвертая сторона магнитопровода. Буферный слой магнитопровода обеспечивается намоткой киперной ленты в один слой с перекрытием ²/₃ шины. Заливка трансформаторов ТЛМ-10 старого типа производится при атмосферном давлении, поэтому требования к буферному слою невелики. При заливке первичную обмотку крепят в форме при помощи гаек 7 с резьбой М12. В эти гайки ввинчиваются болты, которые проходят через отверстия в выводе Л1 первичной обмотки. Вывод первичной обмотки Л2 закрепляется в специальном пазу. В основании трансформатора (на опорной поверхности) залиты четыре гайки 2 с резьбой М10 для крепления трансформатора на месте установки. Для надежного крепления этих гаек в электроизоляционный компаунд заливают шайбы 1. Выводы вторичных обмоток расположены в нижней части трансформатора. Их припаивают к зажимам 3 с резьбой М6.

Видео трансформатора ТЛМ-10-1:

Фото трансформатора ТЛМ-10-1 старого типа:

Шильдик трансформатора ТЛМ-10-1 150/5 кл. т. 0,5S Шильдик трансформатора ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S

Вы можете заказать трансформатор ТЛМ-10-1 Старый тип в компании “ЭнергоСфера” по телефону:

(066)473-42-45

(068)256-29-77

(093)113-81-73

< Трансформатор ТЛМ-10-2 Старый тип
Трансформатор ТПЛУ-10 >

Автор: Денис Ярошенко

ТЛМ-10

Трансформатор тока ТЛМ-10
Трансформатор тока ТЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.

Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения

Технические параметры

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Номинальный первичный ток, А	5-1500
Номинальный вторичный ток, А	5
Количество вторичных обмоток	2 или 3
Номинальная вторичная нагрузка с коэффициентом мощности cosφ₂=0,8, В-А:
обмотки для измерения	10
обмотки для защиты	15
Класс точности обмотки: для измерения для защиты
для измерения:	0,2S; 0,2; 0,5S; 0,5
для защиты:	10P
Ток односекундной термической стойкости, кА	0,35 – 31,5
Ток электродинамической стойкости, кА	1,5-100
Номинальная предельная кратность обмотки для защиты	10
Номинальный коэффициент безопасности приборов обмотки для измерения	2-20

Трансформатор ТЛМ-10-1 Новый тип

Трансформатор ТЛМ-10-1 Новый тип – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 Новый тип предназначен для установки в комплектные распределительные устройства с односторонним обслуживанием внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-1 Новый тип изготавливают в климатическом исполнении “У” или “Т”, категории размещения 3 или 2 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения “У” и от +60°C до -10°C для исполнения “Т”;
– допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-1 нового типа

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТЛМ-10-1 нового типа:

Параметр	Значение
Величина номинального напряжения, кВ	10
Величина наибольшего рабочего напряжения, кВ	12
Величина номинальной частоты переменного тока, Гц	50
Величина номинального первичного тока, А	5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Величина номинального вторичного тока, А	5 или 1
Количество вторичных обмоток, шт.	2 или 3
Значение номинальной нагрузки вторичных обмоток, ВА: – для измерений при активно-индуктивном характере нагрузки и cosφ=0,8 – для защиты при активно-индуктивном характере нагрузки и cosφ=0,8	10 15
Значение классов точности вторичных обмоток: – для измерений – для защиты	0,2S; 0,2; 0,5S; 0,5 10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее	10
Величина номинального коэффициента безопасности приборов обмотки для измерения	2-20
Значение односекундного тока термической стойкости, кА,	0,35-31,5
Значение односекундного тока электродинамической стойкости, кА	1,5-100

Конструкция трансформатора ТЛМ-10-1 нового типа. Трансформатор ТЛМ-10-1 Новый тип имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТЛМ-10-1 нового типа расположены выводы вторичных обмоток.

Видео трансформатора ТЛМ-10-1 нового типа:

Фото трансформатора ТЛМ-10-1 нового типа:

Шильдик трансформатора ТЛМ-10-1 200/5 кл. т. 0,5S Шильдик трансформатора ТЛМ-10-1 200/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 200/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 200/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 200/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 200/5 кл. т. 0,5S
Трансформатор ТЛМ-10-1 200/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 200/5 кл. т. 0,5S

Вы можете заказать трансформатор ТЛМ-10-1 Новый тип в компании “ЭнергоСфера” по телефону:

(066)473-42-45

(068)256-29-77

(093)113-81-73

< Трансформатор ТПОЛ-10М-2
Трансформатор ТЛМ-10-3 Старый тип >

Автор: Денис Ярошенко

Преобразователь

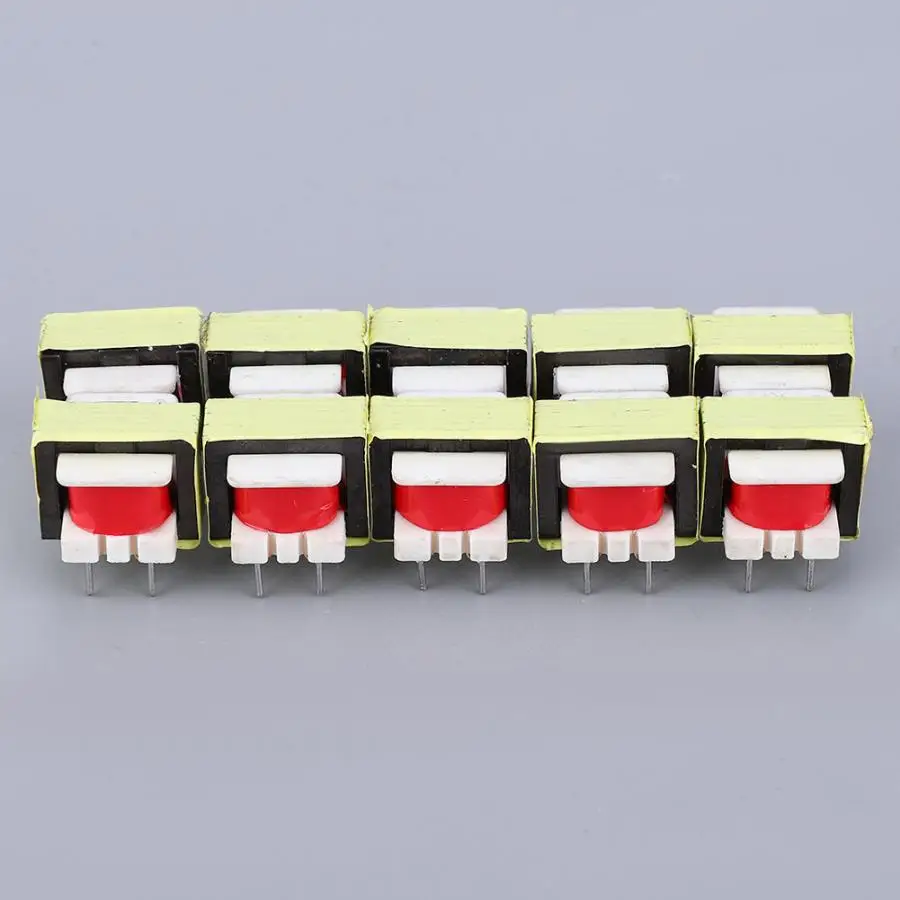

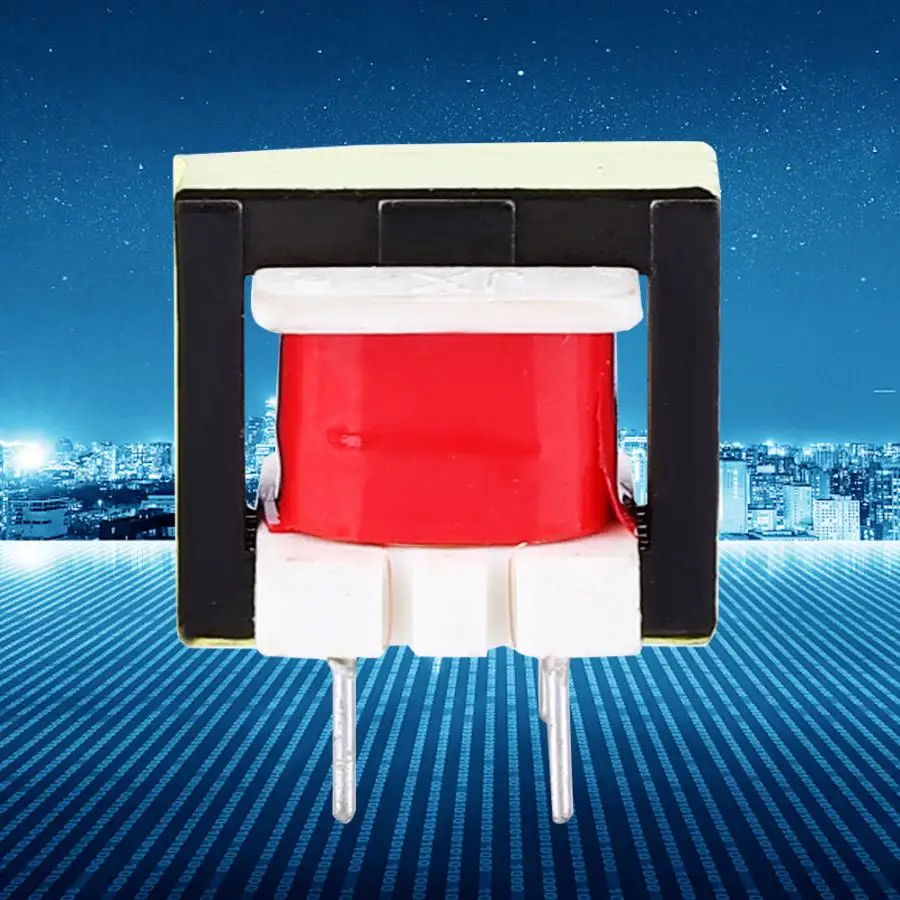

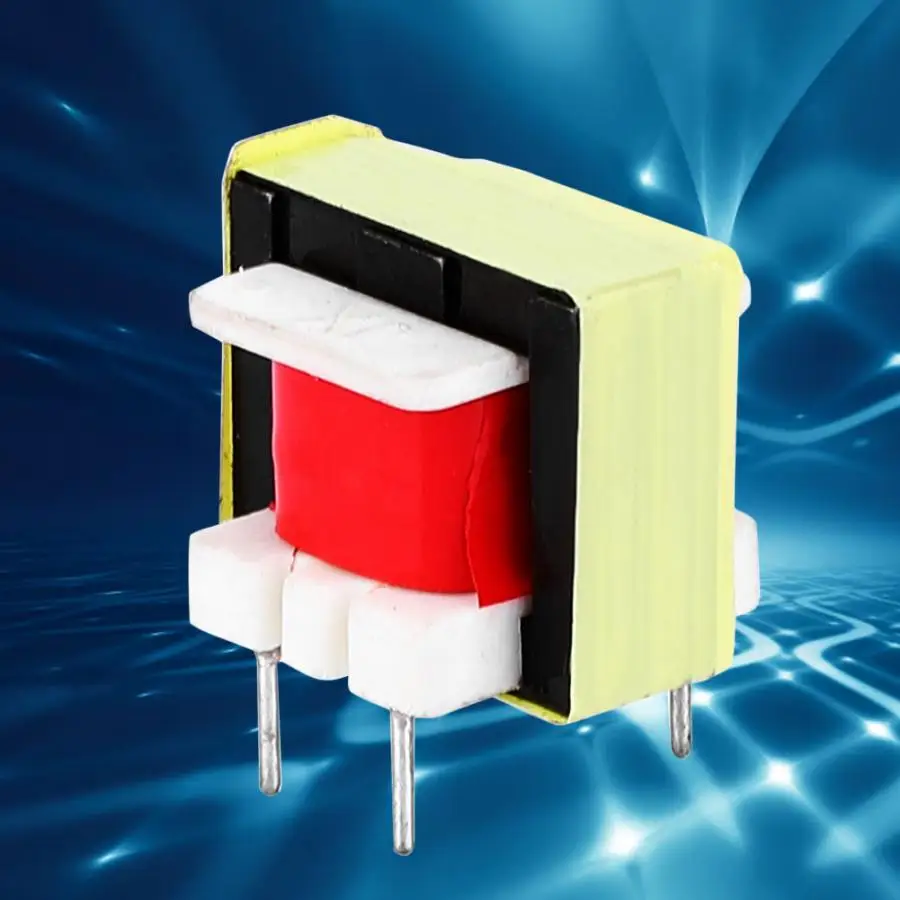

10 шт. 1300: Преобразователь звука 8 Ом EE14 Transformateur POS Transformador | |

трансформатор 10 шт.1300: 8 Ом аудио трансформатор EE14 Transformateur POS Transformador

Характеристика:

1. Предназначен для преобразования напряжения или изменения импеданса нагрузки.
2. Первичная и вторичная обмотки тесно связаны.
3. Достаточная полоса пропускания, исходная индуктивность обмотки велика, индуктивность рассеяния мала, влияние потерь на гистерезис можно уменьшить.
4. Стабильная работа, высокая надежность, удобство использования.
5. Используется в качестве компонентов для таких схем, как усиление напряжения и выходная мощность в радиосвязи, телевещании и автоматическом управлении.

Спецификация:

Тип товара: Аудио трансформатор
Коэффициент импеданса: 1300: 8
Номер фазы питания: однофазный
Влагостойкий способ: открыть
Метод охлаждения: масляное воздушное охлаждение
Частотные характеристики: Средняя частота
Форма намотки: Самосцепление
Форма сердечника железа: аморфный сплав
Форма железного сердечника: EI Type
Структура: Вертикальная

Список пакетов:

10 x аудио трансформатор

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите, пока несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные. и праздники. Время доставки может меняться, особенно во время отпуска. сезон.
6. Если вы не получили посылку в течение указанного срока, пожалуйста свяжитесь с нами. Мы отследим доставку и свяжемся с вами как как можно скорее с ответом.Наша цель – удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы выберем доставку вашего товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. Спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем. в половине.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке и Вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретная причина за возврат, и ваш po #.
3. Мы вернем ВАШУ ПОЛНУЮ ВЫИГРЫШНУЮ СТАВКУ. СУММА, при получении товара в исходном состоянии и упаковка со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ ПОКУПАТЕЛЕЙ и продавец отменяет транзакцию с aliexpress. ИЛИ вы можете выбрать иметь замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

О обратной связи

Мы поддерживать высокие стандарты качества и стремиться к 100% клиенту удовлетворение! Обратная связь очень важна. Просим Вас связаться с нами. немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

Аудио преобразователь 10 шт. 1300: 8 Ом аудио преобразователь EE14 Transformateur POS Transformador | |

10 шт. 1300: 8 Ом аудио трансформатор EE14 Transformateur POS Transformador

Характеристика:

Спецификация:

Тип товара: Аудио трансформатор
Коэффициент импеданса: 1300: 8
Количество фаз питания: одна фаза
Влагостойкий способ: открыть
Метод охлаждения: масляное охлаждение с воздушным охлаждением
Частотные характеристики: Средняя частота
Форма намотки: Самосцепление
Форма сердечника железа: аморфный сплав
Форма железного сердечника: EI Type
Структура: Вертикальная

Список пакетов:

10 x аудио трансформатор

BBB

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и исключает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки.Наша цель – удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени, мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. Спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами, ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress.ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

TOP HEADLINES
