Трансформатор ТМ 63/10/0,4

Вы здесь:
Главная
Оборудование
Силовые масляные трансформаторы
Трансформаторы ТМ
Трансформатор ТМ 63/10/0,4

Номинальное напряжение первичной обмотки ВН-6; 10 кВ
Регулирование напряжения ПБВ со стороны ВН – ±2×2,5%
Климатическое исполнение – У1, УЗ, УХЛ1
Схема соединения – У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда), У/Zн-11 (звезда-зигзаг)

Трансформаторы силовые трехфазные двухобмоточные с расширителем с естественным охлаждением масла. Маслорасширитель, установленный на крышке бака, имеет вентиляционное отверстие, соединенное через воздухосушитель. Давление масла в трансформаторе остается постоянным и не зависит от температуры. По заказу потребителя трансформатор может быть изготовлен с радиаторным или гофрированным баком

Трансформатор масляный ТМ 63 с естественным воздушным охлаждением предназначен для преобразования электрической энергии одного напряжения в электрическую энергию другого напряжения. Регулирование напряжения трансформатора ТМ осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

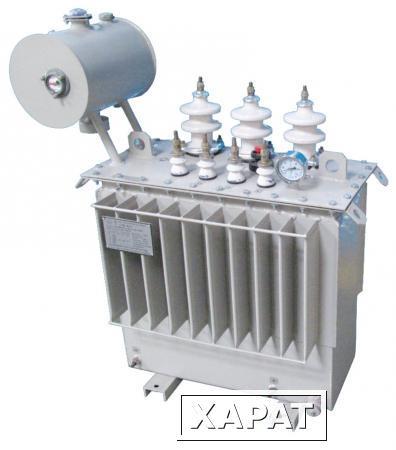

ТМ-63 cостоит из активной части, крышки и сварного бака овальной формы. На крышке расположены вводы ВН и НН, привод переключателя, расширитель с маслоуказателем и воздухоосушителем.

Активная часть масляного трансформатора ТМ состоит из магнитопровода с обмотками, нижних и верхних ярмовых балок. Трансформатор помещен в бак с маслом для охлаждения и предотвращения разрушение обмоток трансформатора от внешней среды.

Обмотки ТМ сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТМ-Х/10(6)-У1

Т – Трансформатор трехфазный
М – Масляный
X – Номинальная мощность, кВА
У1 – Климатическое исполнение и категория
размещения по ГОСТ 15150

Условия эксплуатации трансформатора ТМ

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли;
Высота установки над уровнем моря не более 1000 м;
Режим работы длительный;
Температура окружающей среды от -60°С до +40°С;
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически агрессивной среде.

Скачать опросный лист на трансформатор ТМ

Номенклатура
Технические характеристики
Сертификаты
Фото продукции

Трансформатор масляный ТМ 25/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 25/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 40/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 40/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 63/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 63/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 100/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 100/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 160/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 160/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 250/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 250/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 400/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 400/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 630/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 630/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 1000/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 1000/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 1250/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 1250/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 1600/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 1600/10/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 2500/6/0,4 Д/Ун-11, У/Ун-0
Трансформатор масляный ТМ 2500/10/0,4 Д/Ун-11, У/Ун-0

проверить наличие на складе

Previous Next

все сертификаты

фотогалерея

Масляный трансформатор ТМ-63/10/0,4

ПРОМ-ПАРТНЕР

ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ

Российский поставщик
промышленного оборудования

Заказать звонок

характеристики

Мощность, кВа: 63
Способ охлаждения обмоток: Масляный
Напряжение первичной обмотки, кВ: 10. 0
Напряжение вторичной обмотки, кВ: 0.4

Краткое описание

<p><a href=”/products/vysokovoltnoe_oborudovanie_113/transformatory_114/”>Трансформатор</a&gt… подробнее…

Цена по запросу

Отправить заявку

В корзину

Условия оплаты и доставки График работы * Цена указана с НДС. Не является публичной офертой.

Бесплатная доставка
по Екатеринбургу

+7 922 034 66 94

Описание

Трансформатор масляный ТМГ трехфазный изготавливается в герметичном исполнении, (их внутренний объем не имеет сообщения с окружающей средой).

Масляные трансформаторы ТМ полностью заполнены трансформаторным маслом. Расширитель и воздушная или газовая “подушка” у них отсутствуют. Благодаря этому масло своих свойств практически не меняет в течение всего срока службы, поэтому производить отбор пробы масла не требуется.

Трансформаторы ТМ практически не требуют расходов на предпусковые работы и на обслуживание в эксплуатации, не нуждаются в профилактических ремонтах и ревизиях в течение всего срока эксплуатации.

Для контроля полноты заполнения бака масляные трансформаторы 100 КВА, трансформатор 400 КВА, а так же ТМГ 630 и трансформатор 1000 КВА снабжаются поплавковым маслоуказателем, расположенным на крышке.
