Тмг 100 – Трансформатор ТМГ 100 кВА технические характеристики (вес, мощность) – купить по оптимальной цене в Москве, Воронеже и по всей России

alexxlab | 08.07.2020 | 0 | Разное

Содержание

Трансформатор ТМГ 100/10/0,4

Купить трансформатор ТМГ 100/10/0,4 или ТМГ 100/6/0,4 со скидкой только у нас

  • Номинальное напряжение первичной обмотки ВН-6; 10 кВ
  • Регулирование напряжения ПБВ со стороны ВН - ±2x2,5%
  • Климатическое исполнение - У1, УЗ, УХЛ1

Трансформаторы силовые трехфазные двухобмоточные с естественным охлаждением масла. Трансформаторы ТМГ выполнены в герметичном исполнении с полным заполнением маслом под вакуумом. Температурные изменения объема масла компенсируются изменением объема гофрированных стенок бака за счет их пластичной деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадание влаги из окружающей среды.

Трансформатор масляный ТМГ-100 применяется для преобразования электрической энергии в энергосетях и линиях потребителей. Благодаря своей универсальности, эти трансформаторы устанавливаются как внутри помещений, так и снаружи.

Особенность ТМГ- 100 – отсутствие расширителя и газовой подушки для заполнения увеличенной по объему жидкости – масла. Трансформатор типа ТМГ температурные изменения объема масла компенсируются за счет изменения объема бака трансформатора (за счет пластичной деформации гофров бака, размещенных на боковых стенках трансформатора).

Трансформатор ТМГ изготавливаются без масло расширительного бака. Внутренний объем не имеет сообщения с окружающей средой, что исключает ухудшение диэлектрических свойств масла вследствие повышения содержания влаги, его окисления и шламообразования.

Практически не требует обслуживания в эксплуатации, не нуждаются в профилактических ремонтах и ревизиях в течение всего срока эксплуатации.


СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТМГ-Х/10(6)-У1
Т - Трансформатор трехфазный
М - Масляный
Г - Герметичное исполнение с гофростенкой
X - Номинальная мощность, кВА
10(6) - Класс напряжения, кВ
У1 - Климатическое исполнение и категория
размещения по ГОСТ 15150

Условия эксплуатации трансформатора ТМГ

  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли;
  • Высота установки над уровнем моря не более 1000 м;
  • Режим работы длительный;
  • Температура окружающей среды от -60°С до +40°С;
  • Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически агрессивной среде.

Скачать опросный лист на трансформатор ТМГ

energo-zavod96.ru

Трансформатор ТМГ 100

производство трансформаторов, подстанций, электрооборудования

  1. Главная страница
  2. Продукция
  3. Трансформаторы силовые масляные
  4. Трансформатор ТМГ 100
Трансформатор ТМГ 100

Трансформатор ТМГ 100

Герметичный масляный силовой трансформатор ТМГ 100 применяют для преобразования электрической энергии в электрических сетях потребителей и собственных нужд подстанций. Он может монтироваться как на улице, так и внутри помещений. Трансформаторы ТМГ 100 хорошо себя зарекомендовали при эксплуатации в умеренном и холодном климате. Они не рассчитаны для работы в следующих условиях, когда:

  • содержание пыли в окружающей среде наблюдается в предельно высоких концентрациях;
  • монтаж осуществляется на высоте более 1000 метров выше уровня моря;
  • наблюдается регулярное воздействие вибраций и механических ударов.

Технические характеристики трансформатора ТМГ 100

Тип трансформатораМощность трансформатора,
кВА
Номинальное высшее
напряжение, кВ
Номинальное низшее
напряжение, кВ
Схема и группа
соединения
Потери
x.x., Вт
Потери
к.з., кВт*
Uk,
%
Ixx, %
ТМГ 1001006, 100,4У/Ун-027019704,5/4,71,5

Трансформатор ТМГ 100 оснащают регулятором напряжения без возбуждения (ПБВ), что обеспечивает возможность изменения напряжения на низкой стороне в пределах ±5% от номинального значения. Переключение ПБВ на трансформаторе осуществляют в отключенном от напряжения состоянии. Компенсация температурных изменений объема трансформаторного масла происходит за счет пластичной деформации гофрированных стенок бака. Перед сдачей заказчику трансформаторов ТМГ 100 на заводе изготовителе проводят механические испытания, целью которых является подтверждение рабочего ресурса на срок 25 лет.

Использование современных электротехнических материалов высокого качества позволило значительно сократить потери трансформаторов на холостом ходу. При токе холостого хода в 1,5 % от номинального значения потери составят всего 270 Вт. В настоящее время доступны трансформаторы ТМГ 100 с обмоткой высокого напряжения на 10кВ и 6 кВ. Напряжение обмотки низшего напряжения всегда составляет 0,4 кВ. Соединение обмоток выполнено по схеме У/Ун-0.


Номинальная мощность трансформатора ТМГ, кВА

100

Масса полная, кг.

500

Длина, мм.

946

Ширина, мм.

590

Высота полная, мм.

1153

Преимущества трансформаторов ТМГ 100

Трансформатор ТМГ 100 обладает следующими достоинствами:

  • Гофрированный бак создает обширную поверхность для естественного охлаждения, что позволяет отказаться от устройств принудительного охлаждения.
  • За счет высокого уровня герметизации силового бака, трансформаторное масло не имеет контакта с окружающим воздухом. Это исключает его увлажнение, окисление и образование шлама.
  • На протяжении всего срока эксплуатации трансформаторы ТМГ 100 не нуждаются в техническом обслуживании и регенерации масла.
  • Наличие специальных катков позволяет перемещать трансформатор в продольном и поперечном направлении.
  • Специальный предохранительный клапан обеспечивает защиту от превышения давления внутри бака заданного значения.

Схема трансформатора ТМГ 100

transformator.ru

Трансформатор масляный ТМГ 100 кВА 10/0,4 кВ (ТМГ-100/10/0,4)

Трехфазные масляные силовые трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного или холодного (от + 40°С до + 60°С) климата. Особые требования к окружающей среде - окружающая среда не должна быть взрывоопасная, не должна содержать пыль в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Температурные изменения объема масла компенсируется изменением объема гофрированных стенок бака за счет пластичной их деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды.


Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ±5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5%

Трансформаторы ТМГ
герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.
Для контроля уровня масла трансформаторы снабжаются маслоуказателем поплавкового типа. Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 16 до 63 кВА устанавливается предохранительный клапан.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра. Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью 1000 и 1250 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Вводы ВН трансформаторов класса напряжения 20 кВ снабжены изоляторами PPS штепсельного типа.

Трансформаторы мощностью 630 кВА и выше комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях.
Трансформаторы мощностью от 160 до 400 кВА классов напряжения 10 и 15 кВ комплектуются транспортными роликами по заказу потребителя.

При установке по заказу потребителя транспортных роликов размеры Н, Н1 (см. таблицу) увеличиваются на 94 мм в трансформаторах мощностью от 160 до 400 кВА классов напряжения 10 и 15 кВ, на 25 мм - в трансформаторах мощностью 630 кВА.

Структура условного обозначения

ТМГ- Х/6(10) У1 - трансформатор трехфазный масляный герметичного исполнения с гофро стенкой;
ТМГ - Х/6(10) У1 - номинальная мощность, кВА;
ТМ - Х/6(10) У1 - класс напряжения обмотки ВН, кВ
ТМ - Х/6(10) У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69

neva-alliance.ru

Трансформатор ТМГ-100/6/0,4 / Трансформаторы ТМГ, трансформаторы марок ТМГ-25, 40, 160 в Челябинске / Каталог товаров

                                                                                                                                         Таблица

Трансформатор силовой масляный ТМГ-100/6/0,4

трехфазный двухобмоточный понижающий общепромышленного назначения предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного(от плюс 40 до минус 45 °С) или холодного(от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТРАНСФОРМАТОРА ТМГ-100/6/0,4
Трансформаторы ТМГ изготавливаются в герметичном исполнении, их внутренняя емкость не сообщается с окружающей средой. Они полностью заполнены трансформаторным маслом.
Температурные изменения объема масла компенсируются упругой деформацией гофров бака трансформатора. Контакт масла с окружающей средой полностью отсутствует.
Это значительно улучшает условия работы масла, исключает его увлажнение, окисление и шлакообразование.

Технические данные

Для увеличения поверхности охлаждения в трансформаторах ТМГ 25-1250 герметичного исполнения применяются гофрированные стенки.

Выпускаются с номинальным напряжением первичной обмотки(высокого напряжения) до 10 кВ, включительно, и вторичной обмотки(низкого напряжения) – 0,4 кВ.

Схема и группа соединений – У/Ун-0, Д/Ун-11.

По вопросам заказа и приобретения продукции

звоните тел:  8(351) 233-44-66, 8-919-119-50-50;

пишите e-mail:  [email protected]





transform74.ru

Трансформатор силовой масляный герметичный ТМГ-100

Технические данные и габаритные размеры трансформатора ТМГ-100

Нормируемая мощность, кВА 100
Высокое напряжение, кВ 10 (6)
Низкое напряжение, В 400
Напряжение КЗ, % 4.5
Потери холостого хода, Вт 270
Ток холостого хода, % 2.2
Частота, Гц 50

Схема и группа соединений

 У/Ун-0

Д/Ун-11

У/Zн-11

Потери КЗ, Вт 1970 2270
L, мм 851
B, мм 705
H, мм 1200
Установочные размеры, мм 550 х 550
Масса масла, кг 155
Полная масса, кг 530
ПБВ ±2,5 х 2

Краткие технические характеристики ТМГ-100

Гарантированный срок эксплуатации трансформатора ТМГ 100 – 3 года со дня ввода трансформатора в эксплуатацию.
Установленная наработка на отказ ТМГ 100 – не менее 100000 ч.
Полный срок службы ТМГ 100 – не менее 30 лет.
Частота питающей сети – 50Гц.
Напряжение на стороне ВН – 6; 6,3; 10; 10,5 кВ.
Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.
По Вашему требованию можно трансформаторы ТМГ 100, изготовить на стороне ВН и НН с иными значениями напряжений.
Готовы изготовить нестандартные трансформаторы ТМГ 100.

Схема и группа соединения ТМГ 100 – Y/Yн-0; Д/Yн-11; Y/Д-11.
Фиксация положений переключателя ТМГ 100, ответвлений обмоток ВН, позволяющего регулировать напряжение ступенями по 2,5%, осуществляется специальным фиксирующим винтом, расположенным в металлической рукоятке привода.

Конструкция трансформаторов ТМГ-100

Охлаждение масла в трансформаторах ТМГ 100, осуществляется с помощью радиаторов (кроме трансформаторов с гофрированными баками).
Трансформаторы типа ТМГ 100. изготавливаются в двух исполнениях: с газовой подушкой и с гофрированными баками. Трансформаторы в гофрированных баках с полным заполнением маслом в герметичном исполнении. Температурные колебания объема масла компенсируются за счет упругой деформации гофров стенок бака трансформатора. . В баках с воздушной подушкой колебания объема масла компенсируются за счет сжатия или разряжения газов.


Трансформаторы типа ТМГ 100, снабжены указателем предельного уровня масла.
Трансформаторное масло перед заливкой дегазируется, проверяется на соответствие стандартам. В трансформаторе масло не имеет контакта с воздухом. Благодаря этому процесс старения масла протекает чрезвычайно медленно. Исключается увлажнение масла, его окисление и шлакообразование. Трансформаторы ТМГ 100, имеют повышенную электрическую прочность изоляции вследствие применения при их заливке маслом глубокого вакуума, который полностью обеспечивает удаление воздуха из обмоток и изоляционных деталей активной части. Трансформаторы ТМГ 100. практически не требуют расходов на предпусковые работы и на обслуживание в эксплуатации, не нуждаются в профилактических ремонтах.


Для измерения температуры верхних слоев масла внутри бака трансформаторы ТМГ 100, снабжаются термометрами или электро-контактными термо-сигнализаторами.
Для защиты бака от избыточного давления свыше 0,75 атм.(75 кПа), трансформаторы типа ТМГ 100, снабжаются предохранительным клапаном.


На трансформаторах типа ТМГ-100. для обеспечения выброса газов и масла из трансформатора при внутренних повреждениях и от избыточного давления в баке свыше 1,5÷2,0 атм. (150÷200) кПа установлено мембранно- предохранительное устройство (МПУ). Трансформаторы ТМГ-100, снабжены коробкой зажимов вспомогательных цепей устройств сигнализации и защиты. Контакты термометрического сигнализатора и мановакуумметра выведены в клеммную колодку.


chebelektra.com

Трансформатор ТМГ-100/10/0,4 / Трансформаторы ТМГ, трансформаторы марок ТМГ-25, 40, 160 в Челябинске / Каталог товаров

                                                                                                                                         Таблица

Трансформатор силовой масляный ТМГ-100/10/0,4

трехфазный двухобмоточный понижающий общепромышленного назначения предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного(от плюс 40 до минус 45 °С) или холодного(от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТРАНСФОРМАТОРА ТМГ-100/10/0,4
Трансформаторы ТМГ изготавливаются в герметичном исполнении, их внутренняя емкость не сообщается с окружающей средой. Они полностью заполнены трансформаторным маслом.
Температурные изменения объема масла компенсируются упругой деформацией гофров бака трансформатора. Контакт масла с окружающей средой полностью отсутствует.
Это значительно улучшает условия работы масла, исключает его увлажнение, окисление и шлакообразование.

Технические данные

Для увеличения поверхности охлаждения в трансформаторах ТМГ 25-1250 герметичного исполнения применяются гофрированные стенки.

Выпускаются с номинальным напряжением первичной обмотки(высокого напряжения) до 10 кВ, включительно, и вторичной обмотки(низкого напряжения) – 0,4 кВ.

Схема и группа соединений – У/Ун-0, Д/Ун-11.

По вопросам заказа и приобретения продукции

звоните тел:  8(351) 233-44-66, 8-919-119-50-50;

пишите e-mail:  [email protected]



transform74.ru

ТМГ 100

Трансформатор масляный герметичный (ТМГ) мощностью 100 кВА, напряжением первичной обмотки 6 или 10 кВ, и 0,4 кВ вторичной обмотки. Изготовлен в соответствии с ГОСТ Р 52719-2007, имеет сейсмостойкость 9 баллов.

ТМГ - Х/6(10) У(ХЛ)1 - Х

Т – трансформатор трехфазный,

М – охлаждение масляное с естественной циркуляцией воздуха и масла,

Г – герметичный,

Х – номинальная мощность, кВА,

6(10) – класс напряжения обмотки ВН, кВ,

У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Конструкция трансформаторов

Баки трансформаторов ТМГ прямоугольной формы без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления. Вводы ВН и НН расположены на крышке.

В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в профилактических ремонтах ревизиях в течении всего срока службы и отпадает необходимость в анализе и регенерации масла. Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. При наличии указателя предельного уровня масла, дополнительный контроль предельного нижнего уровня осуществляется визуально по наличию индикатора в стеклянной колбе.

По желанию заказчика возможна

  • установка катков в трансформаторах, которые служат для продольного и поперечного перемещения трансформаторов;
  • установка пробивного предохранителя на стороне низкого напряжения;
  • установка контактных зажимов;
  • для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться спиртовой или электроконтактный термометр. Возможна установка термометрического сигнализатора;
  • для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры;

Возможна установка в подстанции КТП, КТПН, БКТП.

В герметичных трансформаторах ТМГ 100/6/0,4 и ТМГ 100/10/0,4 полностью отсутствует контакт с окружающей средой, в следствие чего в баке с маслом не образуются влага, шлам и продукты окисления.

Силовой трансформатор ТМГ 100 НЕ ПРЕДНАЗНАЧЕН для работы в следующих условиях:

  • тряски;
  • вибрации;
  • ударов;
  • в химически активной среде.

Технические данные и габаритно-весовые характеристики трансформаторов силовых типа ТМГ

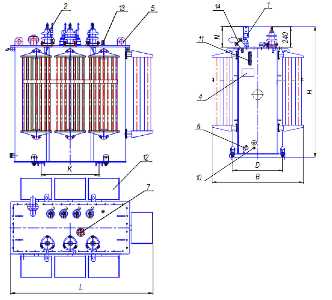

1- Ввод НН; 2-ввод ВН; 4-табличка паспортная; 5-петли подъемные; 6-пробка для слива масла; 7-привод переключателя; 10-клемма заземления; 11-маслоуказатель; 12-радиатор; 13-клапан сброса давления; 14-мембранно-предохранительное устройство.

Дополнительная информация

Вес 530 kg
Габариты 851 x 705 x 1200 mm
Номинальная мощность, кВА

100

Номинальное напряжение на стороне ВН, кВ

6, 10

Схема соединения

У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда), У/Zн-11 (звезда-зигзаг)

Климатическое исполнение и категория размещения

У1, УХЛ1

Материал обмоток

алюминий, медь



Допустимая температура эксплуатации

от -45 до +40 °С (У1), от -60 до +40 °С (УХЛ1)

Нормативные документы

ГОСТ 11677, ГОСТ 30830, ГОСТ Р 52719-2007, МЭК – 76

Срок службы

25 лет
