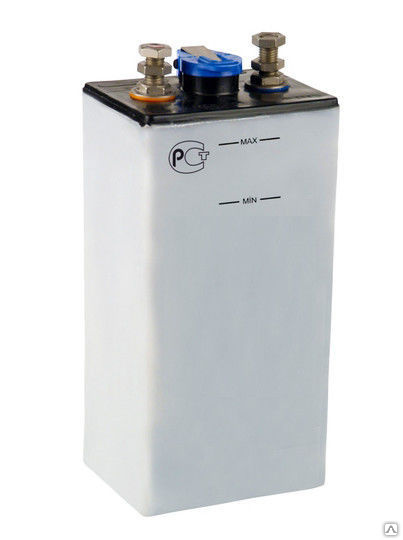

Аккумулятор FL 250 P (ТНЖ -250П- У2) 250 Ah

Оформить заказ и получить год дополнительной гарантии

Запросить стоимость владения/
Рассчитать стоимость 1 моточаса погрузчика

Запросить чертеж
и полные теххарактеристики

Производитель: Россия

 Номинальное напряжение аккумулятора ТНЖ независимо от назначения равно 1.2В. Номинальная емкость в ампер-часах – это емкость аккумулятора (аккумуляторной батареи), полученная при его разряде током, составляющими 0.2 от номинальной емкости до напряжения не ниже 1.0В. Общие технические условия для аккумуляторов ТНЖ отражены в ГОСТ 26500-85 “Аккумуляторы щелочные никель-железные тяговые. Общие технические условия”, который распространяется на аккумуляторы емкостью свыше 150 А*ч, предназначенные для питания электродвигателей рудничных электровозов и машин напольного безрельсового электрифицированного транспорта в условиях эксплуатации групп М26 и М28 по ГОСТ 17516-72 на высоте над уровнем моря до 2000м. Обозначения и габариты даны в ГОСТ 26992-86.

Тяговые щелочные никель-железные аккумуляторы ТНЖ и аккумуляторные батареи выпускаются в виде призматической формы. Конструктивно аккумулятор ТНЖ состоит из блока разноименных электродов (оксидно-никелевого и железного), разделенных сепараторами. Одноименные электроды прочно связаны между собой механическим соединением токоведущих ушек через болтовое соединение или приваркой загнутых ушек электродов к токоведущему мосту. Каждый мост снабжен общим борном, который через крышку аккумулятора выводится наружу и служит для соединения аккумуляторов в последовательную или параллельную цепь при помощи металлических токоведущих перемычек. Блок электродов помещен в бак с крышкой и перед проверкой или эксплуатацией заливается калиево-литиевый или натриево-литиевый электролит. В крышке аккумулятора имеется вентиляционная клапанная крышка, которая служит для заливки электролита, доливки дистиллированной воды и отвода газов, образующихся в процессе электрохимических реакций в аккумуляторе. В связи с тем, что на заряженном железном электроде постоянно идет процесс саморазряда с выделением водорода, а в процессе заряда, аккумуляторов ТНЖ, практически с самого начала выделяется водород, герметизация никель-железного аккумулятора невозможна. Поэтому никель-железный аккумулятор может эксплуатироваться только с клапанной крышкой, особенно в режиме с глубиной разряда 100% при циклировании заряд-разряд.

Никель–железные аккумуляторы FL ( ТНЖ и ТНЖК ) применяются в составе батарей для питания электродвигателей машин напольного безрельсового электрифицированного транспорта отечественного производства – электротележки, подъездные трапы самолетов, электропогрузчики. В некоторых электротележках и электропогрузчиках аккумулятор FL 300 BMP ( ТНЖ –300 ВМП–У2) взаимозаменяем FL 350 II KP ( ТНЖК –350–II П–У2), а аккумулятор FL 400 P (ТНЖ–400 П–У2) взаимозаменяем FL 450 P ( ТНЖ –450 П–У2) или FL 500 KP ( ТНЖК –500 П–У2).

Преимущества:

• корпус аккумулятора изготовлен из пластмассы;
• высокое сопротивление изоляции;
• просты в обслуживании, требуют лишь регулярной доливки электролита;
• допускается хранение как в заряженном, так и в разряженном состоянии;
• батареи имеют длительный срок службы.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРА FL 250 P И БАТАРЕЙ 28 FL 250 P, 30 FL 250 P.



Стандартное обозначение НапряжениеНоминальная емкостьДлина, ммШирина, ммВысота, ммВес, кг
 FL 250 P (ТНЖ 250П-У2)1,2 Вольт250 Ah130167368
28 FL 250 P (28 ТНЖ 250П-У2)33,6 Вольт250 Ah915798368
30 FL 250 P (30 ТНЖ 250П-У2)36 Вольт250 Ah835915368

Комплектность аккумуляторных батарей Вы можете посмотреть по следующим ссылкам 28 FL 250 P (28 ТНЖ 250П-У2) и 30 FL 250 P (30 ТНЖ 250П-У2)







Ваш телефон*Ваше имя*

Комментарий к заказу

Заказать

Возникли вопросы? Задайте их менеджеру!

Закажите обратный звонок и наш специалист свяжется с вами в самое ближайшее время,
или звоните прямо сейчас по телефону +7 (343) 344-00-22

Заказать звонок специалиста

Аккумуляторы для напольного безрельсового транспорта (ТНЖ 250 П У2) (id 1324958)

Преимущества

корпус аккумулятора изготовлен из пластмассы;
высокое сопротивление изоляции;
просты в обслуживании, требуют лишь регулярной доливки электролита;
допускается хранение как в заряженном, так и в разряженном состоянии;
батареи имеют длительный срок службы.

Технические характеристики аккумулятора fl 250 p и батарей 28 fl 250 p, 30 fl 250 p.

Тип аккумулятора

Номинальное напряжение, В.

Номинальная ёмкость, А/ч.

Габаритные размеры/мм.

Масса без электролита/кг.

Масса с электролитом/кг.

Длина/L

Ширина/B

Высота/H

FL 250 P
( ТНЖ 250П-У2)

1,2

250

130

167

368

8,7

11,8

28 FL 250 P
(28 ТНЖ 250П-У2)

33,6

250

915

798

368

248

335

30 FL 250 P
(30ТНЖ-250П-У2)

36

250

835

915

368

266

359

В условном обозначении аккумулятора и батареи цифры и буквы обозначают:

цифры перед буквами – количество последовательно соединённых аккумуляторов в батарее;
– никель-железная электрохимическая система аккумулятора;
– длительный режим разряда;
250 – номинальная ёмкость в ампер-часах;
Р – пластмассовый корпус аккумулятора.

Комплектность 28 FL 250 P

Наименование комплектующего изделия

Основной комплект, шт.

Запасной комплект, шт.

Всего, шт.

Аккумулятор

28

0

28

Перемычка длиной 105 мм.

20

2

22

Перемычка длиной 140 мм.

2

0

2

Перемычка длиной 170 мм.

4

0

4

Вывод гибкий длиной 300 мм.

1

0

1

Вывод гибкий длиной 768 мм.

1

0

1

Вывод гибкий длиной 1017 мм.

1

0

1

Пробка

0

3

3

Комплектность 30 FL 250 P

Наименование комплектующего изделия

Основной комплект, шт.

Запасной комплект, шт.

Всего, шт.

Аккумулятор

30

0

30

Перемычка длиной 105 мм.

24

2

26

Перемычка длиной 170 мм.

4

0

4

Вывод гибкий длиной 300 мм.

1

0

1

Вывод гибкий длиной 768 мм.

1

0

1

Вывод гибкий длиной 1017 мм.

1

0

1

Пробка

0

3

3

Приготовление электролита

Тип электролита

Применяемость

Состав

I

Для заливки аккумуляторов при:

1) привидении в действие;

2) смене электролита;

3) определение 80% номинальной ёмкости.

Водный раствор едкого натра с добавкой 20±1 г/дм3 лития гидроокиси. Плотность электролита 1,23-1,25 г/см3.

II

1) для эксплуатации батарей при температуре окружающей среды от 5 до 40оС;

2) при проведении испытаний.

Водный раствор едкого натра с добавкой 20±1 г/дм3 лития гидроокиси. Плотность электролита 1,19-1,21 г/см3. Получается корректировкой электролита типа добавлением в аккумулятор воды (для уменьшения плотности) или электролита типа (для увеличения плотности).

III

Для заливки аккумуляторов при:

1) эксплуатации при температуре окружающей среды от минус 25 до плюс 35оС;

2) проведении испытаний взамен электролита типа .

Водный раствор гидрата окиси калия с добавкой 20±1 г/дм3 гидроокиси лития. Плотность Электролита 1,19-1,21 г/см3.

IV

Для заливки в аккумуляторов при:

1) эксплуатации при температуре окружающей среды ниже минус 25оС;

2) испытании аккумуляторов при температуре электролита минус 20оС.

Водный раствор гидрата окиси калия плотностью 1,26-1,28 г/см3.

Плотность электролита указана для температур 25±10оС.
Уровень электролита над электродами должен быть от 15 до 45 мм.
Допустимый срок хранения аккумуляторов и батарей 3,5 года с момента их изготовления в условиях хранения по группе 1 (Л) ГОСТ 15150. Гарантийный срок эксплуатации аккумуляторов и батарей 1,5 года с момента ввода в эксплуатацию.

Аккумуляторы ТНЖ250П-У2 применяются:

Тип аккумулятора

Область применения

FL 250 P
(ТНЖ250П-У2)



Электротележки: ЭК-202, ЭК-202 Б

28 FL 250 P
(28ТНЖ250П-У2)

30 FL 250 P
(30ТНЖ-250П-У2)
