Контактная сварка своими руками из инвертора

Довольно часто возникает потребность в проведении сварочных работ в домашних условиях. Как правило, это небольшие объемы, выполняемые от случая к случаю. Поскольку сварочные аппараты заводского изготовления стоят очень дорого, многие мастера предпочитают изготавливать их различными способами из подручных материалов. Неплохим вариантом заводского аналога считается контактная сварка своими руками из инвертора, обеспечивающая высокое качество работ за сравнительно низкую себестоимость.

Содержание

Устройство и принцип работы контактной сварки

Принцип действия любого точечного сварочного аппарата заключается в нагревании электротоком в определенных местах металлических деталей, их последующем расплавлении, смешивании между собой и застывании. В результате, в местах застывания обоих металлов образуется сварочный шов. В процессе работы обе детали надежно сжимаются и фиксируются электродами, на которые подается электрический ток.

Для выполнения контактной сварки в домашних условиях потребуются мощные источники питания, что может привести к перегреванию и выходу из строя бытовой электропроводки. В связи с этим рекомендуется заранее проверить состояние проводки и заменить ее, если это необходимо.

При выполнении точечной сварки две заготовки соединяются между собой по прилегающим краям. Данный способ очень эффективен для работы с небольшими деталями, тонкими металлическими листами и прутками, диаметром до 5 мм.

Соединение поверхностей выполняется одним из трех способов:

  • При использовании метода оплавления все детали, предназначенные для сварки, соединяются и нагреваются действием электрического тока до их расплавления. Данная технология широко используется в работе с цветными металлами, низкоуглеродистыми сталями, латунными и медными заготовками. В других областях этот метод применяется крайне редко из-за высоких требований к температурному режиму и отсутствию примесей в местах соединений. Точно так же работает и самодельная контактная сварка из сварочного аппарата.
  • Непрерывная сварка заготовок методом оплавки выполняется с применением сварочных клещей. Соединение деталей происходит в момент включения тока. После оплавления краев монтируемых деталей, выполняется их осадка, а подача тока прекращается. Данным способом свариваются тонкостенные трубопроводы и заготовки с различной структурой. Основным недостатком этого метода является вероятность вытекания металла из сварочного шва и появление угарного газа.
  • Третий способ представляет собой прерывистую оплавку, при выполнении которой обеспечивается поочередное плотное или ослабленное соприкосновение заготовок. Сварочная линия замыкается в области соединения зажимными клещами до поднятия их температуры к отметке 950 градусов. Данный метод применяется, если мощность сварочного устройства изначально недостаточна для выполнения непрерывной оплавки.

Подготовка деталей и сборка точечной сварки

Стандартная конструкция контактного сварочного аппарата состоит из силовой части, автоматического выключателя и защитного устройства. В свою очередь силовая часть включает в себя сварочный трансформатор и тиристорный пускатель, с помощью которых подключается первичная обмотка. Весь инвертор целиком не понадобится для самодельного сварочного аппарата, из него необходимо лишь взять основные детали. Это трансформатор с блоком питания, система управления и выключатель.

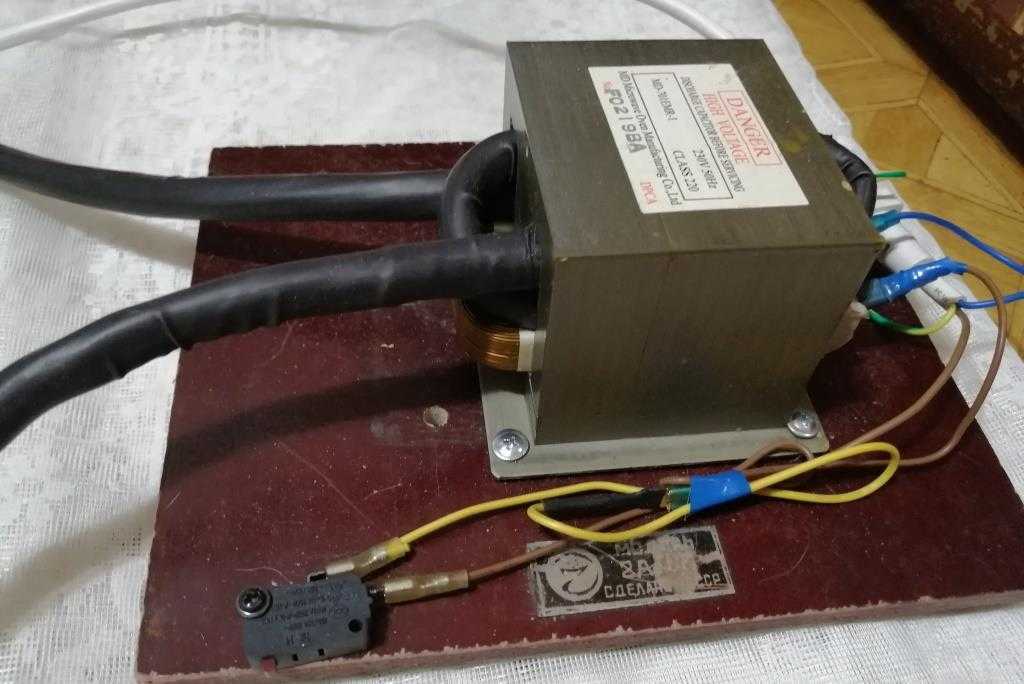

При изготовлении точечной сварки в первую очередь с трансформатора нужно снять вторичную обмотку, поскольку она совсем не используется во время работы. Главное при снятие обмотки – сохранить в целость первичной обмотки. Вместо удаленной вторичной обмотки накладывается другая, сделанная из толстого медного провода, сечением примерно 2-3 см. Затем она обматывается изоляционной бумагой и покрывается лаком с целью дополнительной изоляции и фиксации.

Затем проверяется направление каждой обмотки с помощью обычного вольтметра. Во вновь созданной цепи не должно быть коротких замыканий. После этого определяется сила тока. Данная процедура является обязательной для всех подобных устройств с двумя и более обмотками. Значение силы тока не должно быть более 2-х килоампер. В случае превышения установленного уровня, ее необходимо уменьшить.

Во время подготовки трансформаторной катушки и наматывания вторичной обмотки рекомендуется соблюдать обязательные правила. Для расчета количества витков можно воспользоваться формулой N = 50/S, в которой N является количеством витков, а S – площадью сердечника (см2). Ускорить вычисления поможет онлайн калькулятор расчета катушки индуктивности. Поскольку в конструкции применяются детали от инвертора, то вначале определяются параметры первичной катушки, производятся необходимые расчеты и только потом можно изготавливать вторичную обмотку.

Следует обратить внимание на заземление обеих обмоток. Это связано с высокой мощностью получаемого тока, который может оказаться смертельно опасным при контакте с деталями, находящимися под напряжением. Наряду с тщательной изоляцией, большое значение имеет плотная укладка витков. Иначе могут возникнуть межвитковые замыкания и провода перегорят в результате перегрева. Необходимо позаботиться и об охлаждении трансформатора. Вполне возможно потребуется устанавливать дополнительную систему охлаждения, в состав которой входят радиаторы, обдуваемые вентиляторами.

Дополнительные элементы сварочного аппарата

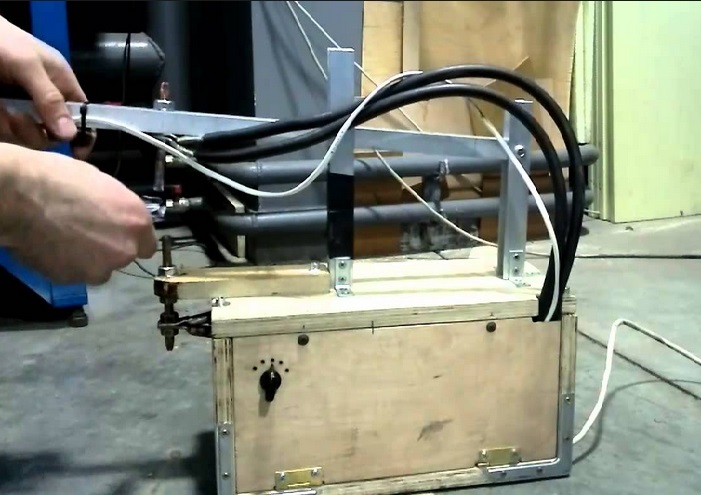

Следующим этапом после изготовления трансформатора будет изготовление контактных клещей. От качества их изготовления во многом зависит, как станет работать контактная сварка из инвертора. Конструкция клещей выбирается в зависимости от специфики будущих сварочных работ. Захватное устройство изготавливается в соответствии с системой привода и размерами соединяемых деталей.

Важнейшей деталью клещей считаются контактные наконечники. Можно использовать медные наконечники от паяльника или приобрести уже готовые изделия. Следует учитывать и то, что они не должны плавиться во время работы, поэтому для их изготовления должен применяться тугоплавкий металл. Обычно используются прутки диаметром около 15 мм. Диаметр подключаемого кабеля всегда меньше диаметра наконечников.

Провода соединяются с электродами с помощью обычных медных наконечников. Непосредственное соединение осуществляется болтами или пайкой, что значительно снижает вероятность окисления в местах контактактов. Пайка чаще всего используется в маломощных аппаратах, позволяя исключить неправильные соединения, вызывающие нарушения тока на выходе устройства.

Основным преимуществом болтовых соединений является возможность быстрой замены деталей, вышедших из строя, без проведения дополнительных работ по пайке. Все болты и гайки должны быть медными. Если же предполагается накладывать соединительные швы с большой протяженностью, в этом случае наконечники оснащаются специальными роликами.

После изготовления клещей наступает время для решения не менее сложной задачи – обеспечение необходимого давления электродов в точке сваривания деталей. Основная сложность связана с тем, что вручную невозможно создать высокое и равномерное давление. Если другие варианты не рассматриваются, то лучше всего изначально отказаться от изготовления точечной сварки из инвертора, потому что эффективность такого аппарата будет крайне низкой.

В промышленности эта проблема успешно решается путем использования усилителей на основе пневматических или гидравлических систем. В домашних условиях изготовить такие приспособления практически невозможно. Для самодельной точечной сварки лучше всего подойдет система, работающая на сжатом воздухе, которая приводится в действие обычным пневматическим компрессором. Наиболее оптимальным максимальным показателем, необходимым для нормальной работы, будет усилие на концах электродов, составляющее 100 кг и более. Изменение давления происходит с помощью отдельного регулятора, который может быть встроен и в общую систему управления.

На завершающем этапе сборки контактной сварки из инвертора остается лишь смонтировать всю систему. Для монтажа рекомендуется воспользоваться уже готовыми элементами, что существенно упрощает сборку и улучшает эксплуатационные характеристики. Все недостающие детали находятся в инверторе, из которого уже был взят трансформатор.

Сварка медных проводов: технология, аппараты для сварки

Сварка медных проводов инвертором с применением угольного и графитового электрода, и точечным методом

Наконечники для проводов под опрессовку: типы, нюансы работы

Токоизмерительные клещи: назначение, принцип работы, как пользоваться

Как правильно паять многожильные и одножильные провода паяльником

Клещи для обжима наконечников проводов: разновидности, применение и техника опрессовки

Точечная сварка из инвертора своими руками: схема и необходимые элементы

Главная » Технология

В некоторых случаях при ремонте в домашних условиях требуется соединение двух тонкостенных металлических деталей. Для этого можно использовать точечную сварку. Промышленность выпускает большое количество различных аппаратов для точечной сварки. Но эти устройства, как правило, довольно громоздкие и дорогие. Поэтому домашние мастера часто пытаются сделать аппарат для точечной сварки своими руками.

Содержание

  • 1 Варианты точечной сварки
  • 2 Инверторный аппарат для точечной сварки
  • 3 Схема и необходимые элементы
  • 4 Достоинства и недостатки конструкции

Варианты точечной сварки

Основными элементами при создании аппарата для точечной сварки обычно являются трансформатор довольно большой мощности (не менее 1 кВт) и самодельного устройства прижима, состоящее из двух рычагов с электродами.

В качестве первого элемента могут быть выбраны, например, трансформатор от микроволновой печи или сварочный трансформатор. Оба этих типа трансформатора требуют перемотки вторичной обмотки.

В сварочном инверторе силовой трансформатор 50 Гц, преобразующий сетевое напряжение 220 В, как правило, отсутствует. В таком устройстве сетевое напряжение выпрямляется и подается на генератор высокой частоты (50-80 кГц), в схеме которого имеется понижающий трансформатор, предназначенный для работы с повышенной частотой. Работа с такой частотой позволяет резко уменьшить вес и габариты сварочного инвертора. На выходе понижающего трансформатора напряжение снижается до 60-70 В, причем выходной ток может достигать 130 А.

Для осуществления точечной сварки требуется получить ток в 1000-2000 А при напряжении в 1-2 В.

Использовать высокочастотный трансформатор от инвертора отдельно в сети 50 Гц (как это делается в других случаях) невозможно. В принципе, для получения необходимого режима можно перемотать вторичную обмотку трансформатора. Но этот трансформатор имеет малые габариты и часто намотан на сердечнике тороидальной формы, что делает такую переделку трудновыполнимой. Возможен вариант с подключением дополнительного понижающего трансформатора. Он также будет работать на высокой частоте и иметь небольшие габариты. Еще один вариант – использование инвертора в качестве устройства для зарядки конденсаторов в дополнительном конденсаторном блоке.

Инверторный аппарат для точечной сварки

Этот аппарат собран на базе импульсных схем и позволяет производить точечную сварку даже при питании от низковольтных источников типа аккумуляторов.

Схема и необходимые элементы

Схема данного прибора представляет собой инвертор, который преобразует постоянное напряжение в высокочастотные колебания с частотой 30-50 кГц.

Для преобразования постоянного напряжения в переменное используется двухтактный генератор на мощных полевых транзисторах. Транзисторы должны пропускать ток не менее 40 А и иметь допустимое рабочее напряжение не менее 50 В.

Колебательный контур генератора определяется индуктивностью первичной обмотки трансформатора и конденсатором, емкость которого не должна превышать 2 мкФ. В принципе, емкость можно увеличить, но тогда генератор будет работать на более низких (звуковых) частотах, в результате чего трансформатор будет излучать свист.

Алгоритм создания аппарата:

  1. Из силового трансформатора блока питания компьютера АТХ 450 делается импульсный трансформатор.
  2. Из трансформатора удаляются все обмотки и наматывается первичная обмотка жгутом из 3 проводов диаметром 1 мм.
  3. Поверх первичной обмотки наматывается 1 виток вторичной обмотки, представляющий собой медную ленту шириной 22 мм и толщиной 1 мм.
  4. Вторичная обмотка фиксируется в трансформаторе эпоксидным клеем, а на концы ее напаиваются латунные клеммы. В клеммы вставляются и фиксируются отрезки медного провода диаметром 2 мм, которые и будут выполнять роль электродов.
  5. Используемый в схеме дроссель выполняется на тороидальном сердечнике и имеет от 10 до 30 витков провода диаметра 1,5 мм.
  6. Транзисторные ключи крепятся на небольших радиаторах.
  7. Все элементы устанавливаются на плате из изоляционного материала и соединяются пайкой с помощью проводов в соответствии со схемой аппарата.
  8. Сверху электрическая схема закрывается корпусом из изоляционного материала.
  9. В удобном месте устанавливается кнопка управления.

Достоинства и недостатки конструкции

Достоинства:

  1. Довольно высокая выходная мощность, позволяющая проводить сварку аккумуляторов и других более крупных деталей.
  2. Схема может питаться от источника постоянного тока с напряжением от 6 до 24 В.
  3. Можно использовать как сетевой источник питания (например, блок питания от компьютера), так и мощный аккумулятор.
  4. Малый вес и габариты.
  5. Низкая себестоимость.

Недостатки:

  1. Питание должно осуществляться только от мощных источников. При просадках тока источника питания в аппарате могут появиться неисправности.
  2. При сварке необходимо выполнять правильный режим работы. После двух секунд сварки делать перерыв на 2-3 секунды.

Рейтинг

( 2 оценки, среднее 3 из 5 )

0

Ануфриенок Константин/ автор статьи

Сварщик: 7 разряд, опыт ручной дуговой, аргоно-дуговой, газовой сварки — 14 лет, наличие удостоверения НАКС НГДО, ОХНВП, КО.

Понравилась статья? Поделиться с друзьями:

Как сделать самодельный аппарат для точечной сварки литий-ионных аккумуляторов

Как и в случае со многими другими моими проектами, мне нужно создать отдельный проект, чтобы создать для него инструмент. В этом случае мне нужно было сделать литий-ионный аккумулятор. Вместо пайки я решил сделать точечную сварку, чтобы собрать аккумулятор.

Литий-ионные аккумуляторы чувствительны к теплу. Их можно спаять вместе, если соблюдать осторожность и не подвергать сильному нагреву в течение длительного периода времени. Однако гораздо более безопасным методом является использование точечной сварки для сварки батарей вместе. Для меня это был отличный повод заняться еще одним проектом! Кроме того, вы никогда не знаете, когда вам понадобится точечный сварщик.

Этот аппарат для точечной сварки в основном использует аккумулятор автомобиля или газонокосилки, чтобы обеспечить ток, необходимый для точечной сварки. Сила тока, подаваемого на сварной шов, довольно высока. Я ожидаю более 200 ампер. Чтобы приспособиться к этому, мы будем использовать соленоид стартера для пропуска тока. Мы будем контролировать время подачи тока с помощью платы управления и триггера. Я также сделаю сварочную ручку, чтобы завершить точечную сварку.

Вот краткий список компонентов, которые я использовал для сборки аппарата для точечной сварки.

  • Соленоид стартера
  • Цепь управления синхронизацией
  • Медные стержни 3 мм (для сварочной ручки)
  • красный и черный Первичный провод калибра 8
  • Клеммные наконечники (калибр 8)
  • Провод звонка 9090 Переключатель 2090 2
  • Изготовление Основа для точечной сварки

    Я начал эту сборку, сделав основу из нескольких сосновых досок, которые у меня были. По сути, я сделал L-образный пут из двух частей. Одна часть является основанием, а другая – вертикальной. Вертикальная часть будет той, к которой я тоже прикрепил компоненты. Нижняя часть предназначена только для устойчивости.

    Установка компонентов

    Затем я прикрепил соленоид к вертикальной деревянной стойке на основании. Я просверлил два отверстия и использовал болты и гайки, чтобы прикрепить его. Я также добавил плату управления синхронизацией. Эта плата поставляется с двумя пластиковыми стойками, чтобы снять плату с любой поверхности, на которой она установлена. Я установил крепления на плату управления, а затем закрепил ее горячим клеем.

    Соленоид, установленный на аппарате для точечной сварки Плата управления, установленная на аппарате для точечной сварки

    Прежде чем продолжить монтаж проводки, мне нужно было сделать две вещи. Один из них был спусковым крючком с мгновенным выключателем. Другой – сварочная ручка. И то, и другое было довольно легко сделать, и я дам вам краткий обзор здесь.

    Изготовление триггера

    Чтобы сделать триггер, я использовал мгновенный переключатель SPST. Сначала я убедился, что у меня достаточно провода звонка, чтобы у меня был небольшой провис для перемещения переключателя при использовании сварочного аппарата, в итоге я использовал около двух футов проволоки. Я припаял красный и черный провода звонка (около 20 калибра) к выключателю.

    Затем я вставил провод через 6-дюймовый кусок ПВХ толщиной 3/4 дюйма. К счастью, край переключателя был достаточно широким, чтобы сидеть на краю ПВХ. После этого я надел термоусадочную трубку на всю сборку, убедившись, что край термоусадочной трубки перекрывает край переключателя. Ударяя по трубке тепловым пистолетом, я убедился, что трубка скручивается вокруг края переключателя, удерживая его на месте.



    Изготовление сварочной ручки

    Сварочная ручка была немного сложнее в изготовлении. В качестве электродов я использовал два медных стержня диаметром 3 мм. Первой задачей было разработать метод удержания их на месте во время сварки. Второй заключался в том, чтобы прикрепить их к первичному проводу 8 калибра. Сначала я пытался паять, но это превратилось в огромный беспорядок. В итоге я использовал медные обжимные соединители. Они скользили прямо по проволоке и медному стержню и прочно удерживали все вместе при обжатии.

    Изготовление ручки для ручки точечной сварки

    Ручка должна быть достаточно прочной, чтобы удерживать на месте два медных стержня, а также удобной для удержания. В итоге я использовал старую деревянную лестницу от чердачной лестницы. В ступенях лестницы были канавки, в которые могли укладываться стержни. В конце концов я вырезал две части, которые я прикрутил вместе так, чтобы канавки были обращены друг к другу. Идея заключалась в том, что медные стержни будут удерживаться на месте канавками.

    Я использовал инструмент Dremel, чтобы вырезать области на одном конце, чтобы освободить место для проволоки 8 калибра. Пришлось немного подрезать, чтобы медные стержни легли в канавку, а также хватило места для провода. Как только я это сделал, я использовал маленькие винты, чтобы закрепить две деревянные части на месте. В качестве последнего шага я оборачиваю ручку прочной термоусадочной пленкой.

    Подключение самодельного аппарата для точечной сварки

    Кабели калибра 8

    Первичный провод калибра 8 служит двум целям. Первая и, пожалуй, самая важная — это передача тока от батареи через соленоид к сварочному стержню. Второе, и не менее важное, это подключение к аккумулятору. Я выбрал кабели калибра 8 из-за силы тока, которую они будут выдерживать. Даже калибр 8 технически недостаточно велик, но с учетом небольшого количества времени, в течение которого они будут проводить ток, я подумал, что они будут в порядке. Если вам интересно, они были.

    Сварочная ручка

    Я приобрел кабельные наконечники специально для провода 8 калибра. Конкретные, которые я получил, пришли с прочной термоусадочной пленкой, одна красная и одна черная. В термоусадочной пленке также был клей внутри, поэтому, когда вы ее сжимали, она также расплавляла клей и помещала защитный слой внутрь термоусадочной пленки.

    Я отрезал около 12 дюймов красного и черного провода и пока отложил их в сторону. Затем я обжал два клеммных наконечника на концах красного и черного проводов, идущих от сварочной ручки, которую я сделал. Наконечник красного провода подключен к одной стороне соленоида. Наконечник клеммы черного провода соединен с болтом, которым соленоид крепится к стойке.

    Соединения с батареей

    Используя два провода, которые я обрезал и отложил в сторону, я сделал последние соединения с батареей. Я обжал клемму на одном конце красного провода и большой зажим типа «крокодил» на другом. Далее я повторил те же подключения к черному проводу.

    Оба эти провода будут использоваться для подключения аппарата точечной сварки к аккумулятору. Красный провод подключается к другой стороне соленоида с помощью клеммной колодки.

    Черный провод соединяется с болтом на задней стороне стойки (к этому же болту мы соединили черный провод от сварочной ручки).

    Сделал так, чтобы было удобно подключать к аккумулятору. Прохождение черной (отрицательной) стороны через болт также обеспечивает заземление соленоида. В этот момент я также проложил кусок черного провода звонка между передней массой (болт, удерживающий соленоид) и одним из выступов управления на соленоиде (маленький разъем)

    Проводка модуля управления

    Проводка в модуле управления было довольно просто. Ключевыми цепями, о которых мы беспокоимся, являются выходная цепь, которая управляет соленоидом, питанием платы управления и триггера. Ниже приведена схема, показывающая электрические соединения, которые я использовал, чтобы заставить это работать.

    Чтобы подать питание на плату управления, я в основном протянул провод от наконечника клеммы на соленоиде (сторона, подключенная к аккумулятору) к плате управления. Оттуда я подключился к тому же соединению, чтобы запитать триггер и общую сторону выходного реле на плате управления.

    Я также протянул провод (черный) к клемме заземления, которую мы использовали ранее для заземления печатной платы. Затем я подключил его к общей стороне триггерного входа. Возможно, это звучит сложнее, чем есть на самом деле, поэтому я добавил электрическую схему в эту статью!

    Программирование модуля управления

    Программирование модуля оказалось сложной задачей. Инструкции, прилагаемые к нему, являются плохим переводом и не имеют для меня абсолютно никакого смысла. Что ж, вроде как, но я нашел отличное руководство по программированию этого модуля на YouTube Programming the Control Module. В итоге я перевел модуль в режим 1.

    Режим 1 закрывает реле на плате управления на определенное время, а затем размыкает его. Это, в свою очередь, закрывает соленоид на это время. По сути, плата управления позволяет точно запрограммировать время закрытия соленоида и подачи сварочного тока.

    Тестирование устройства точечной сварки

    Сначала я установил устройство точечной сварки на 100 мс. Это выглядело немного жарко. Он определенно приварил никелевую полосу к старой литий-ионной батарее, которая у меня была. Но это бросило немного искры. Я поэкспериментировал с настройками времени и, наконец, обнаружил, что 70 мс с этой батареей кажутся идеальными.

    Я думаю, что с батареями разного размера в качестве источника вам придется поиграться с синхронизацией на плате управления. Батарея усилителя холодного пуска 800 будет выдавать намного больший ток, чем меньшая батарея 200CCA. Поэтому придется внести некоторые коррективы. Я бы определенно рекомендовал протестировать любую установку на металлоломе или батареях, прежде чем приваривать батарейный блок точечной сваркой.

    Вы можете посмотреть видеоверсию этой статьи здесь: Как сделать свой собственный аппарат для точечной сварки своими руками для литий-ионных аккумуляторов 18650

    Ниже приведены партнерские ссылки на детали, которые я использовал в этом проекте.

    Как сделать профессиональный аппарат для точечной сварки

    Опубликовано: · Изменено: автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы деньги и энергию. Не каждый, кто пытается сделать аппарат для точечной сварки самостоятельно, добивается успеха, поэтому этот мастер-класс необходим для того, чтобы вы могли легко получить знания, необходимые для создания аппарата для точечной сварки.

    Мы перечислили 24 проекта точечной сварки своими руками, которые можно сделать своими руками, не тратя слишком много денег и времени. Готовы строить? Тогда ознакомьтесь с проектами, перечисленными ниже.

    Содержание

    1. Самодельный аппарат для точечной сварки

    Этот проект особенно долгий и сложный, вам необходимо иметь опыт в области электротехники, чтобы понять, что сказано в руководстве. Этот аппарат для точечной сварки был создан для аккумуляторной батареи и имеет два уникальных метода работы.

    Щелкните для получения более подробной информации

    2. Недорогой аппарат для точечной сварки своими руками

    Если бы вы купили аппарат для точечной сварки, это обошлось бы вам примерно в 200–800 долларов, но с помощью этого руководства вы можете сделать этот аппарат для точечной сварки всего за всего 10 долларов. Он дешевый, простой в сборке и функциональный.

    Щелкните для получения более подробной информации

    3. Аппарат для точечной сварки с использованием микроволн Upcycle

    Это отличный портативный аппарат для точечной сварки с использованием микроволн. Основным сердечником этого аппарата для точечной сварки является трансформатор, полученный от старой микроволновки, которую создатель нашел на улице. Он превратил его в отличный аппарат для точечной сварки, теперь можете и вы.

    Щелкните для получения более подробной информации

    4. Мини-аппарат для точечной сварки своими руками

    Это мини-аппарат для точечной сварки, он довольно маленький, создатель этого руководства использовал только один аппаратный компонент, специализированную печатную плату JLPCB и несколько других соединительных элементов. инструменты.

    Нажмите, чтобы узнать подробнее

    5. Аппарат для точечной сварки своими руками

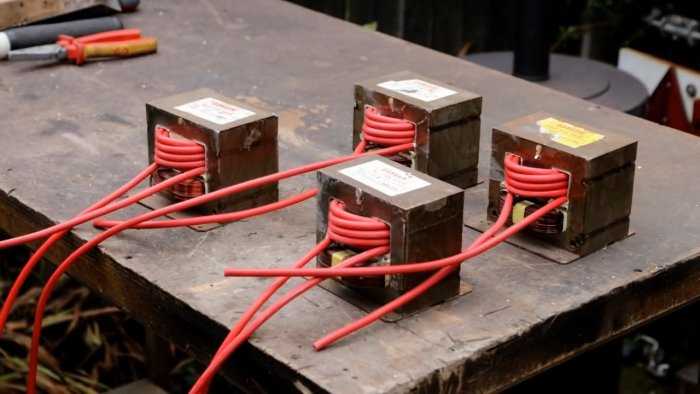

    Итак, в этом видеоруководстве создатель использовал 2 трансформатора для микроволновой печи и деревянную раму. Этот проект довольно напряженный, если вы не опытный инженер-электрик, у вас могут возникнуть проблемы с завершением процесса изготовления.

    6. Как сделать самодельный аппарат для точечной сварки Бесплатно

    Это руководство не потребует от вас многого, это простой аппарат для точечной сварки 18650, довольно дешевый и простой в изготовлении. Это было сделано для сварки аккумуляторных батарей, поэтому, если вам нужно что-то более мощное, попробуйте другое руководство.

    7. Аппарат для точечной сварки своими руками

    Аппарат для точечной сварки можно сделать, не выходя из дома. Во-первых, вам понадобится трансформатор 12 В 3 А, несколько аккумуляторных элементов и несколько других простых компонентов.

    8. Дешевый аппарат для точечной сварки своими руками

    Это очень дешевый аппарат для точечной сварки, который стоит всего 11 долларов. Вам понадобится трансформатор, желательно со свалки, который будет стоить 2 доллара, разъемы за 1 доллар, 1-метровый сварочный кабель за 2 доллара, алюминиевая квадратная трубка за 4 доллара и несколько дверных петель за 2 доллара.

    9. Самодельный аппарат для точечной сварки

    Это небольшой простой самодельный аппарат для точечной сварки. В процессе изготовления он может обжечь вам пальцы, поэтому примите меры предосторожности и наденьте перчатки, прежде чем приступить к выполнению шагов. Это портативный аппарат для точечной сварки, эффективный и простой в эксплуатации.

    Щелкните для получения более подробной информации

    10. Самодельный аппарат для точечной сварки

    Итак, наконец, мы подошли к руководству по точечной сварке, в котором в качестве основного материала используется дерево. Сборка не сложная, нужно просто соорудить деревянный каркас, в котором разместится трансформатор, доставшийся от старой микроволновки, и остальные электрические компоненты для подключения.

    Нажмите, чтобы получить более подробную информацию

    11. Самодельный аппарат для точечной сварки

    Вот еще один аппарат для точечной сварки, сделанный из дерева и нескольких металлических труб. Эта конкретная сборка немного сложна из-за комбинации нескольких материалов для создания одного точечного сварщика. Тем не менее, он оказался довольно хорошим точечным сварочным аппаратом с высоким уровнем успеха.

    Нажмите, чтобы узнать подробнее

    12.

    Самодельный точечный сварочный аппарат

    Для этого руководства вам понадобится металлическая рама, трансформатор, медный кабель, панель управления и несколько других компонентов. Если вас не устраивает письменное руководство, вы можете просмотреть обучающее видео на YouTube с более подробным объяснением.

    Щелкните, чтобы получить более подробную информацию

    13. Самодельный аккумуляторный аппарат для точечной сварки

    Это видеоруководство идеально подходит для начинающих, его создатель провел быструю демонстрацию и объяснение того, как работает этот аккумуляторный аппарат для точечной сварки. Таким образом, вы можете построить его в любое время, даже не проверяя какое-либо другое руководство. Это довольно просто построить, а также довольно недорого.

    14. Как сделать самодельный аппарат для точечной сварки из мосфета

    Поскольку большинство из них работает в качестве транзистора для этого аппарата для точечной сварки, вам понадобится несколько других компонентов, таких как резистор 2,2 кОм, диод 1N4007 и другие важные компоненты. которые довольно дешево получить в Интернете.

    15. Изготовление аппарата для точечной сварки

    Этот конкретный аппарат для точечной сварки является лучшим в своем роде, он может сваривать самые разные материалы, от железных пластин до аккумуляторных батарей и других тяжелых конструкций. В этом видео-описании есть план постройки, который покажет вам пошаговые инструкции о том, как сделать это легко, не тратя много денег.

    16. Аппарат для точечной сварки на аккумуляторе своими руками

    Это простой аппарат для точечной сварки на аккумуляторе, без микроволнового трансформатора, без мощного конденсатора, всего несколько аккумуляторных элементов, блок питания переменного тока и несколько других компонентов.

    17. Как собрать аппарат для точечной сварки

    Это уникальный аппарат для точечной сварки с платой управления. Отличительной чертой этого конкретного аппарата для точечной сварки является то, что его можно использовать в 2 режимах сварки, он улучшает зажим за счет создания двойного импульса, он имеет прочный электрододержатель с отличной регулировкой усилия электрода, что позволяет уменьшить ток для сварки чувствительных участков. вашей работы.

    Щелкните для получения более подробной информации

    18. Простой аппарат для точечной сварки на аккумуляторе

    Таким образом, имея такое руководство, вы должны с нетерпением ждать такого замечательного аппарата для точечной сварки. Все, что вам нужно, это несколько плит МДФ, стальные стержни, прочные кабели, соленоид автомобильного стартера, 60-амперная колодка и схема реле таймера.

    Нажмите, чтобы узнать подробнее

    19. Как сделать аппарат для точечной сварки своими руками

    Вам не нужно искать большой аппарат для точечной сварки, если у вас есть следующие материалы: трансформатор для микроволновой печи, сетевой шнур, паяльник, шурупы, фанера, проволока 12 калибра и многое другое. Процесс изготовления прост.

    Щелкните, чтобы получить более подробную информацию

    20. Самодельный аппарат для точечной сварки аккумуляторной батареи

    Этот проект не так уж и дорог, он стоит 90 евро, что может быть много денег или меньше в вашей валюте. Тем не менее, это все еще отличное место для сборки сварщика. Необходимые материалы можно найти на Amazon и eBay, создатель этого руководства прикрепил ссылки на элементы, необходимые для изготовления этого аппарата для точечной сварки. Вы также можете просмотреть видеогид на YouTube для получения дополнительной информации.

    Щелкните для получения более подробной информации

    21. Самодельный аппарат для точечной сварки из микроволнового трансформатора

    Если вы ищете мощный аппарат для точечной сварки, ознакомьтесь с этим видеоруководством, в нем есть все, что вам нужно, чтобы сделать его без особых усилий. Для начала вам потребуются некоторые компоненты, такие как микроволновый трансформатор, медные электроды, соединительная клемма, входное гнездо постоянного тока, латунная стойка, клеммы на 150 А, кабели, контроллер на 100 А и многое другое. Процесс изготовления прост.

    22. Ручной самодельный аппарат для точечной сварки (MOT)

    Это простой проект «сделай сам» с видеоруководством, содержащим все подробности о том, как сделать этот аппарат для точечной сварки с использованием трансформатора для микроволновой печи. Есть и другие компоненты, которые вам нужно будет купить, поэтому ознакомьтесь с описанием под видео, чтобы увидеть ссылки, где вы можете получить их по разумной цене. Процесс изготовления прост и быстр, если у вас есть готовые материалы.

    23. Самодельный аппарат для точечной сварки на батарейках

    Вот еще один аппарат для точечной сварки на батарейках, его легко сделать, и вам понадобится много аккумуляторных элементов, медные гвозди, никелевые полоски, кабель большого сечения, переключатель мгновенного действия, электрический провод блока шоколада и электромагнитное реле.
