Точечная сварка нержавейки – холодная, контактная, tig, mma, mig mag

alexxlab | 27.10.2019 | 0 | Разное

Содержание

современные технологии, виды и способы

Вопросы, рассмотренные в материале:

Кто и когда создал нержавеющую сталь
Какая существует технология сварки нержавеющей стали
Какие есть режимы и способы сварки нержавеющей стали
Какие необходимы оборудование и расходные материалы для сварки нержавеющей стали
Как выполняется сварка изделий из нержавеющей стали с другими металлами
Какие ошибки чаще всего допускают во время сварки нержавеющей стали

Согласно существующей классификации металлов нержавеющая сталь является высоколегированной, особо устойчивой к разрушению и коррозии. Потребитель видит в этом огромное преимущество, а сварщик – сложность в обработке. На сегодняшний день сварка трубопроводов из нержавеющей стали и сварка тонколистовой нержавеющей стали очень востребованы. Для профессионала выполнение этих работ не должно составлять никакого труда. Разберем подробнее, что такое сварка нержавеющей стали.

История нержавеющей стали

Своим появлением нержавеющая сталь обязана английскому металлургу Гарри Бреарли, который в 1913 году работал над совершенствованием оружейных стволов и отметил, что хром, добавленный в состав низкоуглеродистой стали, резко повышает ее антикоррозийные свойства.

Основными элементами любой нержавеющей стали являются железо, хром и углерод. Количество хрома в составе варьируется в пределах 11–30 %. Высокая устойчивость стали к коррозии обеспечивается хромом, добавленным в количестве не менее 12 %. Именно благодаря ему при взаимодействии с кислородом, находящимся в атмосфере, на стали образуется оксидная пленка, представляющая собой очень тонкий слой оксида хрома. Атомы этого оксида по размеру схожи с атомами хрома, что дает им возможность плотно примыкать друг к другу и образовывать устойчивый к любым воздействиям слой, имеющий толщину нескольких частиц.

При деформации поверхности нержавеющей стали – порезах или царапинах, наблюдается разрушение оксидной пленки. Но сразу происходит образование новых оксидов, восстанавливающих поверхность и защищающих ее от коррозии. Если сравнить атомы железа и его оксида, можно заметить их совершенно разный размер. Это не позволяет создать на поверхности металла ровный, крепкий слой. Он получается рыхлым и тонким. Соответственно, железо быстро ржавеет.

Помимо железа, хрома и углерода, в состав современных нержавеющих сталей входят и иные элементы. Повышается коррозионная стойкость и улучшаются другие физико-механические свойства нержавеющей стали при добавлении никеля, молибдена или ниобия. Никель значительно снижает тепло- и электропроводность стали.

Современные технологии значительно расширили область применения нержавеющей стали, затронув практически все сферы жизни человека. Из наиболее популярных хромоникелевых аустенитных сталей изготавливаются крепежные детали в виде болтов и гаек. Эти сплавы применяются в производстве монет.

Аустенитные стали не требуют особой обработки и легко поддаются сварке. Химическая промышленность сделала востребованными ферритные сплавы. Благодаря своей устойчивости к негативному воздействию высокой температуры и различных химических составов, в том числе и кислот, они идеально подходят для изготовления больших резервуаров, необходимых в химическом производстве.

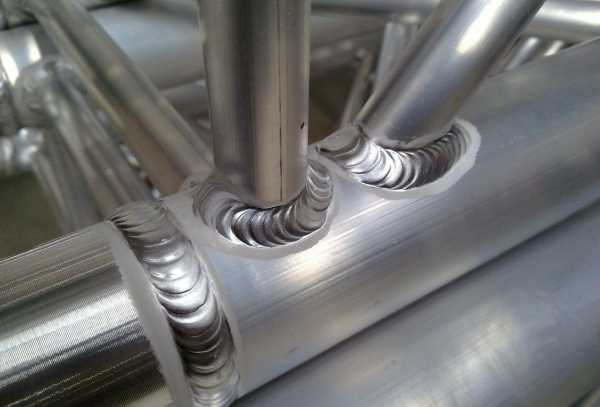

Технология сварки нержавеющей стали

Сварка нержавеющей стали – процесс, требующий серьезного подхода. Даже небольшое отступление от разработанной технологии грозит отрицательным результатом. Все требования к технике и способам сварки нержавеющей стали продиктованы ее химическим составом и физическими свойствами.

Рекомендовано к прочтению

Для промышленной или бытовой сварки профильной и листовой нержавеющей стали необходимо правильно выбрать способ работы. Здесь все зависит от вида металла. Нержавеющую сталь профессионалы квалифицируют на:

аустенитную;
мартенситную;
ферритную.

На эффективность процесса сварки нержавеющей стали оказывают влияние многие факторы.

Особенности сварки нержавеющей стали:

1. Теплопроводность данного материала гораздо ниже, чем у низкоуглеродистой стали. Разница может варьироваться в пределах от 50 % до 100 % в зависимости от марки материала. При проведении сварки нержавеющей стали необходимо обязательно учитывать этот момент, чтобы не допустить прожога металла в месте выполнения сварочного шва. Оптимальным будет выбор режима пониженного на 17–20 % тока.

2. Нержавейку отличает повышенное электрическое сопротивление. Именно этим объясняется значительная скорость сгорания электрода, вызванная быстрым и сильным его нагревом. Оптимальным решением будет выбор хромоникелевых электродов.

3. У нержавеющей стали высокое значение коэффициента линейного расширения. Поэтому при

сваривании деталей из нержавеющей стали, особенно значительной толщины, должен быть выдержан некоторый зазор, обеспечивающий нужную усадку шва. Невыполнение данного условия грозит появлением трещин.

4. Неправильно выбранный режим термообработки аустенитной хромоникелевой нержавеющей стали может спровоцировать потерю ее антикоррозийных свойств, связанную с образованием карбида железа и хрома. Исправить ситуацию можно быстрым охлаждением сварочного шва холодной водой. Однако такой способ значительно снижает стойкость к коррозии.

5. В разных условиях температура сварки нержавеющей стали варьируется от +600 до +1200 °С.

Широкий ассортимент современного сварочного оборудования дает возможность проводить сварку нержавеющей стали как в промышленном масштабе, так и в бытовых условиях.

Подготовительный этап к сварке нержавеющей стали идентичен аналогичным процедурам с другими металлами. Но некоторые моменты все же требуют особого внимания:

Металлическая щетка поможет быстро и эффективно зачистить до блеска кромки соединяемых сваркой деталей.

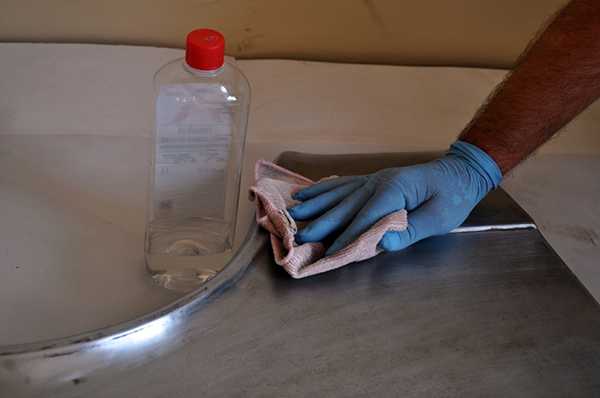

Подходящий растворитель, ацетон или авиационный бензин поможет обезжирить поверхности. Такой подход снижает пористость шва, а также повышает устойчивость дуги.

Режимов и способов сварки нержавеющей стали существует довольно много. Чаще всего используют:

аргонодуговую, с режимом DC/AC TIG и вольфрамовым электродом;
сварку с режимом ММА и покрытым электродом;
аргоновую полуавтоматическую, с режимом MIG и нержавеющей проволокой;
холодную, осуществляемую под давлением, без плавления поверхности;
шовную и точечную контактную;
при помощи лазерного луча.

Аргонодуговой сварочный аппарат имеет свои неоспоримые преимущества. Он обеспечивает защиту сварочной ванны аргоном, не допускает соприкосновения металла и воздуха, дает возможность получения качественного сварочного шва. Неплавящиеся вольфрамовые электроды, в свою очередь, не допускают разбрызгивания металла, что способствует получению ровного и прочного шва. Не менее важно и то, что такой вид сварки нержавеющей стали может быть применен в тех случаях, когда сварочные брызги нежелательны.

Аргон не позволяет воздуху и содержащимся в нем газам попасть в сварочную ванну во время расплавления металла. Он тяжелее воздуха и не входит в реакцию с расплавляемым металлом. Такие свойства обеспечивают наилучшую и самую доступную защиту сварочного шва. Профессионалы признают преимущества аргонодуговой сварки, отлично проваривающей шов стали и дающей повышенный провар на корне шва независимо от толщины металла.

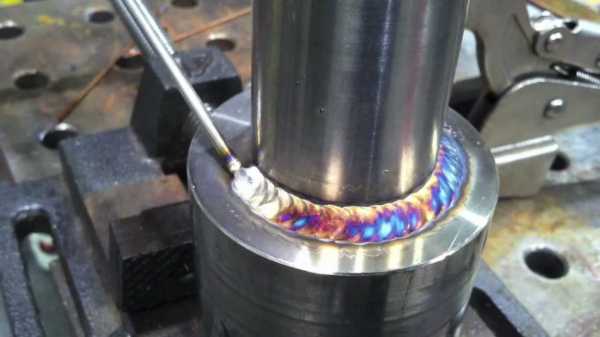

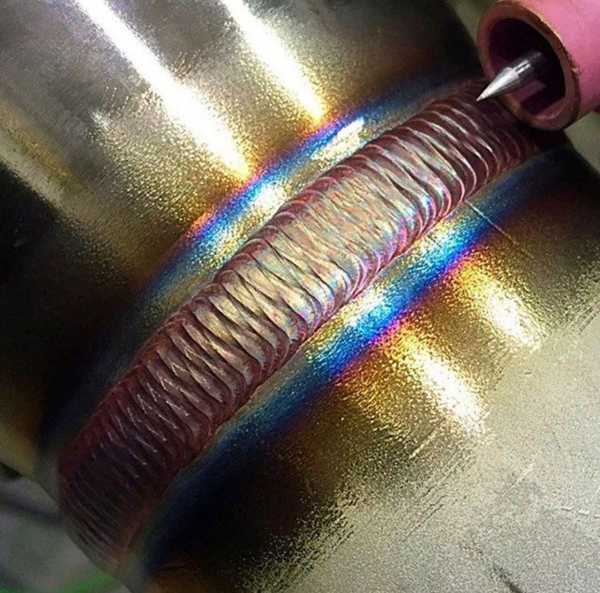

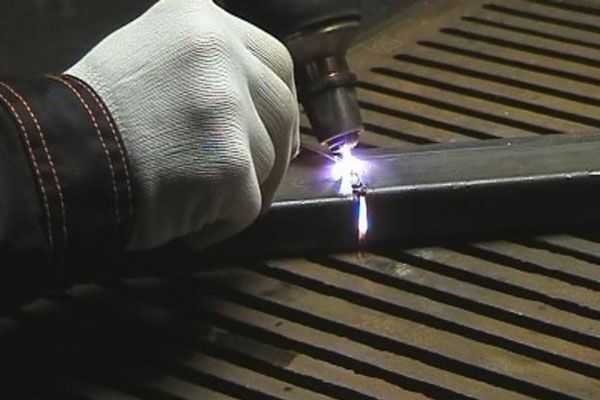

Аргонодуговая сварка нержавеющей стали инвертором в режиме DC/AC TIG

Если материал для сварки выбран очень тонкий, а требования к качеству предъявлены высокие, то предпочтительнее будет применить метод TIG. Вольфрамовый электрод в инертном газе оптимально подходит для сварки нержавеющих труб, используемых при транспортировке газа или жидкости под давлением.

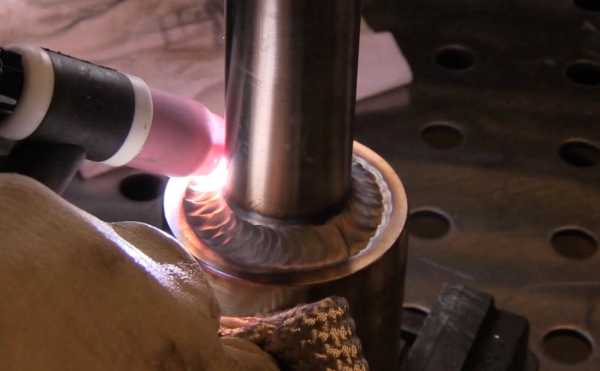

Сварка нержавеющей стали в среде аргона проводится под действием переменного или постоянного тока прямой полярности. Присадочным материалом может служить проволока с более высокой степенью легирования, чем обрабатываема сталь. Защитить изделие от брака в этом случае поможет аргон.

При работе старайтесь исключить колебательные движения электродом, чтобы не нарушить защиту области сварки и не допустить окисления металла на шве. Оборотную сторону шва от воздуха защищает поддув аргона. Стоит отметить, что нержавеющая сталь – не слишком требовательная к защите оборотной стороны, как, к примеру, титан.

Важно прослеживать, чтобы вольфрам не попадал в сварочную ванну. С этой целью оптимально применение бесконтактного поджога дуги или зажигание ее сначала на пластине из графита или угля с последующим переносом на основной металл.

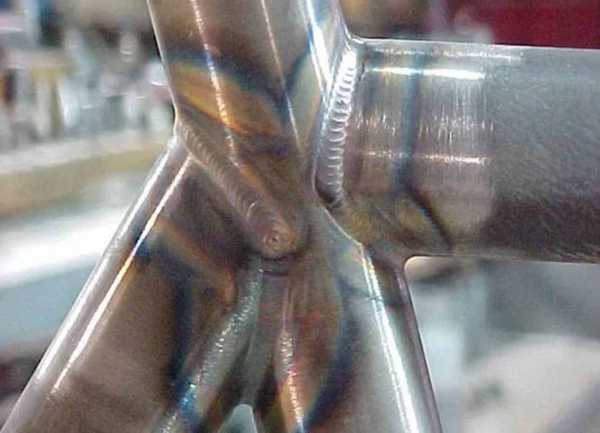

Чтобы концентрация хрома на внешних участках оставалась постоянной и не уменьшалась, сварочный шов охлаждают водой. Чтобы уменьшить расход вольфрамового электрода, не следует по окончании сварки сразу выключать защитный газ. Сделайте это на 10–15 секунд позже. Нагретый электрод не получит интенсивного окисления, что значительно продлит срок его службы.

К бесспорным преимуществам данного вида сварки нержавеющей стали можно отнести:

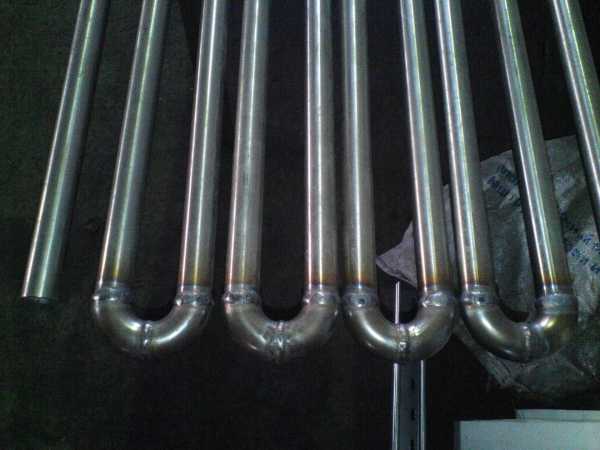

выполнение высококачественных швов;
возможность визуального наблюдения за ходом работы;
отсутствие разбрызгивания металла;
возможность выполнения сварки в любой плоскости;
защита сварного шва от попадания шлака.

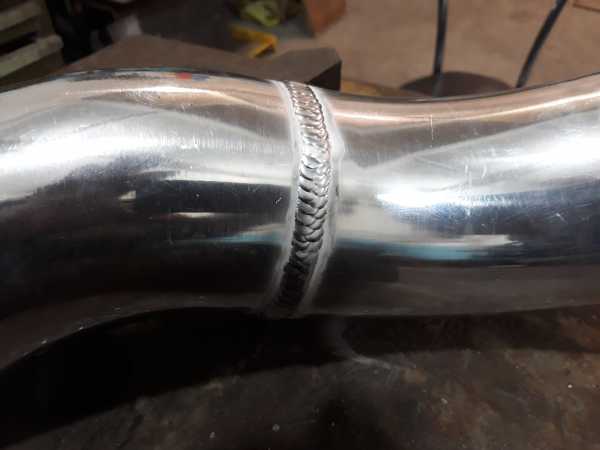

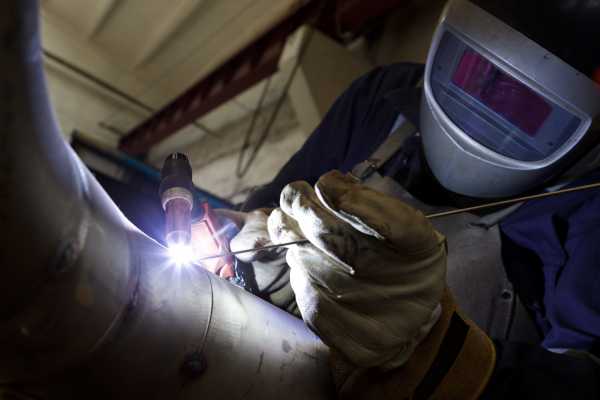

Ручная дуговая сварка нержавеющей стали покрытыми электродами (режим ММА)

В ручной дуговой сварке используются покрытые электроды, что обеспечивает шву достойное качество. Когда к сварному соединению не предъявляется каких-либо отдельных требований, то этот способ будет самым оптимальным.

Электроды, которые применяются при сварке нержавеющей стали, должны соответствовать ГОСТу 10052-75 «Электроды, покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами». Для процесса сварки нержавеющей стали используются электроды марок ЦЛ-11, ОЗЛ-8, УОНИ-13/НЖ 12Х13, НИАТ-1 и др.

Зная марку нержавеющей стали для сварки, с помощью ГОСТа легко выбрать нужные для работы электроды. Они в обязательном порядке должны обеспечивать высокий уровень основных эксплуатационных параметров сварных соединений – коррозионной стойкости, механических свойств, при необходимости жаростойкости и т. п. Выбор электродов для сварки нержавеющей стали должен быть ориентирован на требования к конструкции, указанные в ее документации.

В работе обычно применяется ток обратной полярности. Профессионалы стремятся как можно меньше проплавить шов, используя в работе электроды с небольшим диаметром и минимум тепловой энергии. Стоит отметить, что для сварочных работ с обычной сталью требуется ток, сила которого на 15–20 % выше, чем для работ с нержавейкой.

Высокое электрическое сопротивление и низкая теплопроводность электродов ограничивают применение токов высокого значения. Это может вызвать перегрев покрытия и деформацию отдельных участков. Этими же причинами обоснована более высокая скорость плавления электродов, выбираемых при сварке нержавеющей стали, нежели для обычной стали. Мастер, впервые занимающийся сваркой нержавейки, должен знать эти нюансы.

Для сохранения коррозионных свойств сварочного шва необходимо его быстро охладить. Достичь этого можно путем обдувания воздухом или применением медных прокладок. Для хромоникелевых аустенитных сталей допустимо использование холодной воды.

Преимуществ у данного метода несколько:

Мобильность, возможность выполнять работы в любых положениях, а также в труднодоступных местах.
Широкая номенклатура электродов. Это дает возможность соединять самые разнообразные металлы. При этом на перенастройку оборудования затрачивается очень мало времени.

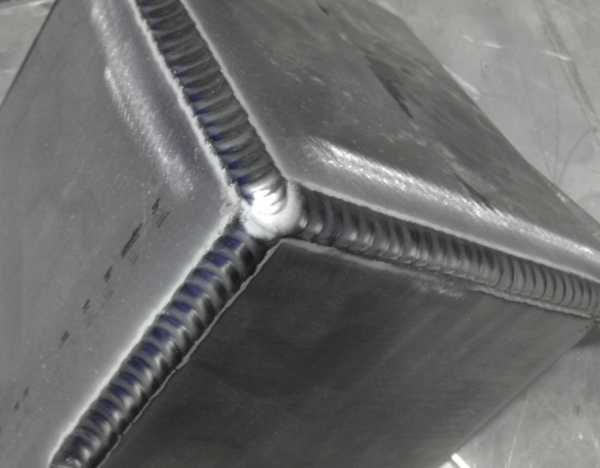

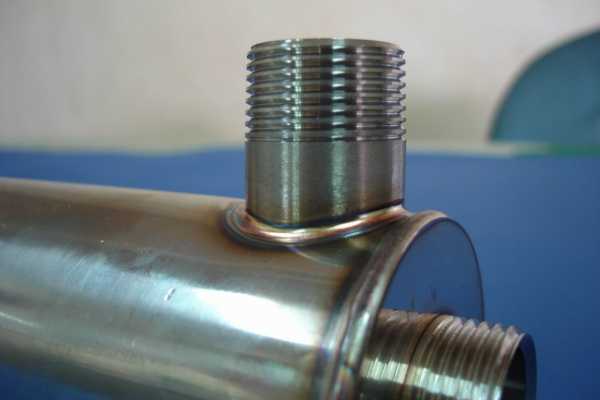

Аргоновая полуавтоматическая сварка нержавеющей стали в режиме MIG/MAG с применением нержавеющей проволоки

Одним из способов сварки, применяемой как в масштабе тяжелой промышленности, так и в бытовых условиях, является полуавтоматическая MIG/MAG сварка. Процесс несколько легче TIG сварки, доступен для быстрого обучения. Как и любая работа, MIG сварка имеет свои особенности, которые должны быть учтены на практике.

Существуют некоторые нюансы, характерные для полуавтоматической MIG/MAG сварки, которым необходимо уделить отдельное внимание. Сварщик обязан знать базовые основы сварки, совершенствоваться в работе, узнавать и понимать детали, чтобы в дальнейшем использовать их в работе и получать результаты высокого качества.

Суть полуавтоматической MIG/MAG сварки заключается в соединении нескольких металлических деталей в одно целое при помощи расплавленной ванны, образующей связь в процессе охлаждения и затвердевания. Концепцию такого типа сварки можно назвать простой. Однако несоблюдение технических требований и условий приведут к негативному результату – низкому качеству сварочного шва, что станет дефектом изделия.

Для полуавтоматической MIG/MAG сварки применяются защитные газы GMAW, сокращение от Gas Metal Arc Welding. Кроме полуавтоматического, работа может выполняться в автоматическом режиме сварки нержавеющей стали. В таком случае электродная проволока и защитный газ непрерывно подаются в сварочную горелку, а затем в область ведения сварки. Защитный газ оберегает место сварки от негативного внешнего воздействия. Наименование MIG происходит от Metal Inert Gas – сварка в инертном газе, а MAG – от Metal Active Gas – сварка в активном газе.

Основными преимуществами данного вида сварки являются:

высокая скорость сварки;
доступность быстрого обучения работе;
возможность выполнения длинных сварных швов, отсутствие необходимости останавливать процесс или заново запаливать дугу;
сварочный шов после проведения работ не требует очистки.

Другие современные способы сварки нержавеющей стали

Холодная сварка нержавеющей стали без плавления под давлением.

В данной технологии плавление материала в зоне соединения не предусмотрено. Совмещение стальных деталей производится на уровне кристаллических решеток. Будет ли давление оказываться на обе заготовки или одну определяется конфигурацией частей и получаемым соединением. Любопытно этот процесс смотрится на видео, когда две стальные заготовки будто бы вдавливают друг в друга.

Шовная и точечная контактная сварка нержавеющей стали.

Существует две технологии выполнения такой сварки: точечная и роликовая. Такой метод позволяет соединять тонкие пласты нержавеющей стали, которые имеют толщину не больше 2 мм. Оборудование применяется такое же, как и для обычной сварки.

Лазерная сварка нержавеющей стали.

Этот метод сварки нержавеющей стали потрясающе смотрится и имеет целый ряд серьезных преимуществ. Сталь в зоне соединения не теряет своей прочности даже при высоком температурном воздействии, быстро охлаждается, трещины не появляются, зерна, образующиеся в структуре металла, имеют минимальный размер. Технология лазерной сварки и необходимое оборудование широко применяются в самых разных промышленных сферах: автомобилестроении, тракторостроении, при монтаже различных коммуникаций и т. д.

Оборудование и расходные материалы для сварки нержавеющей стали

Стандартный комплект, состоящий из инвертора, осциллятора и баллона с аргоном, дополненный горелкой и набором шлангов и проводов, прекрасно подойдет в качестве сварочного аппарата для сварки тонкой нержавеющей стали, для работы в ручном режиме.

В качестве расходных материалов будут выступать аргон и присадочная проволока. Важно, чтобы состав присадки и свариваемого материала был одинаковым. Обычно разнообразные изделия изготавливают из нержавеющей стали, имеющей марку 304. Оптимальным присадочным материалом для нее станет пруток для сварки нержавеющих сталей, имеющий марку Y308.

Аргон – не единственный защитный газ, применяемый в сварочных работах такого типа. Однако он считается основным, поэтому процесс сварки и называют аргонодуговым.

Расход аргона – серьезный показатель в расчете себестоимости проведения сварочных работ. Он напрямую зависит от вида металла, свариваемого по технологии TIG. К примеру, при соединении алюминиевых стыков требуется около 20 л/мин, а титановых – 50 л/мин. На сварку нержавейки понадобится 8 л/мин аргона. Установка газовой линзы, оснащенной специальной сеточкой, позволит снизить объемы расходуемого аргона и усилит износостойкость сварочной ванны.

Линза подбирается для каждого сопла горелки по размеру, с соответствующим номером от 4 до 10. Чем выше номер, тем сильнее защитные свойства линзы. Следует учитывать, что для работы в труднодоступных местах лучше подойдут более компактные линзы. Отмечено, что благодаря установке на горелки газовых линз неплавящиеся вольфрамовые электроды выдвигаются на 10 мм дальше. Для аргоновой сварки нержавеющей стали оптимально подходит универсальный вид вольфрамовых электродов. Диаметр тугоплавкого стержня выбирают, ориентируясь на толщину свариваемых заготовок.

При толщине детали из нержавеющей стали до 1,6 мм диаметр вольфрамового электрода должен быть не менее 1 мм, а сила тока – 50 А. Если свариваемый материал большей толщины, то сила тока требуется до 50 А, а диаметр вольфрамового стержня не менее 1,6 мм.

Особенности сварки изделий из нержавеющей стали с другими металлами

Современный человек использует в своей жизни все больше инструментов, вещей, средств, которые со временем при износе или поломке требуют применения сварки. Однако очень многие металлы могут быть успешно сварены только после дополнительной подготовки.

1. Сварка нержавеющей стали с титаном.

Каждый способ сварки нержавеющей стали подразумевает свои требования ко всем элементам конструкции, включая подготовку самих деталей, их кромок, определение нужного размера шва и т. п. Все параметры утверждены и регламентированы ГОСТом. Особые требования предусмотрены для сварочных работ со сталью и титаном. Рассмотрим, что именно предусмотрено нормативными актами в этом случае и какие требования следует соблюдать в работе.

Самой главной задачей в подготовке сварочных работ стали и титана является правильный выбор материала, метода и режима сварки. Оптимальный режим позволит либо предотвратить, либо резко подавить образование хрупких интерметаллических фаз, негативно влияющих на получение качественного результата работы.

Обычным способом соединить титан и сталь невозможно. Просто сваривать эти два металла друг с другом бесполезно. Здесь нужно применять аргон в совокупности с вольфрамовым электродом. Значительно реже, но все еще применяют сварку при помощи специальных промежуточных вставок. Такой способ достаточно трудоемок, но всегда дает хорошие результаты. В качестве вставок можно использовать технический талан, имеющий давление 700 Мпа, и термообрабатываемую бронзу.

2. Сварка нержавеющей стали с алюминием.

Надежным способом профессионалы считают сварку алюминия и стали через биметалл. Биметаллом является материал, структуру которого составляют несколько слоев различных металлов.

Изготавливается он одновременным прокатом через валы. Между слоями происходит диффузия молекул. Для алюминирования применяется прерывный и непрерывный методы. Металл помещается во флюс, затем обсушивается и обрабатывается реакционным газом. В этом случае он приобретает чистую и слегка пористую поверхность.

Деталь погружается в горячий алюминиевый расплав, полностью там прогревается и удерживается некоторое время для проникновения алюминия в пористую структуру поверхности. Затем ее вынимают из ванны. За счет закупорки в поверхности части расплавленного металла и получается прочное соединение. Такой электролитический метод сварки нержавеющей стали признан наиболее затратным и энергоемким.

Примерная инструкция по сварке алюминия со сталью следующая: взять по бруску алюминия, биметалла, состоящего из алюминия и нужной стали, а также самой стали. Все поверхности нуждаются в обработке и обезжиривании.

Первый шаг – соединение алюминия с алюминиевой подложкой биметалла. Необходимо следить за процессом, чтобы не допустить перегрева. Оптимальным решением будет использование хорошего полуавтомата сварки MIG. Проволоку выбирайте также алюминиевую. Это обеспечит большую скорость и возможность регулирования глубины проваривания.

Остальная часть пластины приваривается непосредственно к стали. Здесь должна использоваться специальная проволока. Следует учитывать роль алюминия в отводе тепла. Нельзя допускать его перегрева, чтобы не спровоцировать появление экзотермической реакции со сталью, вызывающей образование на стыке металлов очень хрупкого соединения FeAl3.

3. Сварка жаропрочной нержавеющей стали.

Самой большой неприятностью при выполнении работ с жаропрочной сталью становятся появляющиеся микро- и макротрещины. Чтобы этого избежать, необходимо исследовать каждый материал, и выяснить оптимальную температуру для сварки. При этом нужно учитывать склонность материалов к коррозии и воздействию других негативных факторов.

Определять тенденцию образования трещин на металле лучше всего проведением натуральных испытаний. Качественная сварка жаропрочной стали подразумевает достижение в швах и соединениях механических свойств, максимально приближенных к основному материалу.

Обязательным условием проведения качественных работ считается предварительная закалка жаростойких сплавов. Процесс заключается в воздействии на каждую деталь температуры +1100 °С с последующим охлаждением.

Применение термообработки металла после его закалки способствует значительному упрочнению стали. Следует понимать, что качество сварки по паяному шву напрямую зависит от химического состава припоя.

4. Сварка черной и нержавеющей стали.

Разный химический состав стали приводит к появлению своих особенностей сварки:

Следует учитывать теплопроводность материалов, чтобы не получилось так, что один из них недостаточно проплавился.
Различие коэффициентов линейного расширения. В наиболее слабом месте сварочного соединения, в области сплавления, даже после завершения термообработки могут оставаться напряжения.
Сталь, достаточно насыщенная углеродом, может отдавать его металлу шва, что значительно снижает антикоррозийные свойства нержавейки.

Единого подхода к сварке нержавеющей стали, дающего отличный результат во всех случаях, не существует. Это обусловлено великим многообразием видов соединений металла, их разным составом.

Качественные результаты гарантированы при работе с материалом, имеющим хорошую свариваемость, и соблюдении рекомендаций профессионалов. На практике чаще всего используются два метода сварки нержавеющей стали с низкоуглеродистыми и низколегированными материалами:

Для заполнения шва используются электроды из более легированной стали или имеющие никелевую основу.
Вначале при помощи легированных электродов из черной стали наплавляется кромка, затем делается плакированный слой. Процесс завершается свариванием электродами нержавеющей кромки.

5. Сварка разнородных сталей.

Для сварных соединений разнородных сталей характерен ряд специфических особенностей. Основное затруднение при работе с такими сталями в конструкции, долго работающей под воздействием высоких температур, вызывает образование в области соединения структурной неоднородности, способной привести к изменению свойств металлов и преждевременному разрушению конструкции.

Неоднородность не будет образовываться при высоком содержании никеля в составе аустенитного материала. Никель – дорогой и дефицитный материал, который нужно применять с осторожностью, чтобы не спровоцировать появление горячих трещин в сварочных швах.

Для получения результата высокого качества при соединении аустенитной стали с неаустенитной металл шва должен иметь повышенное содержание никеля, чтобы предупредить структурную неоднородность в зоне сплава. Но тот же никель негативно влияет на металл. Поэтому следует рассчитывать оптимальное его содержание, учитывая факторы, влияющие на появление в зоне сварки структурной неоднородности.

6. Сварка пищевой нержавеющей стали.

Для сварки нержавеющей стали, используемой в пищевой промышленности, оптимально подходят электроды ЦЛ-11. Они позволяют проводить сварочные работы в любом пространственном положении, применять обратно полярный ток. Этим объясняется их востребованность у профессиональных сварщиков.

До начала работы электроды прокаливают. Стоит внимательно относиться к этому этапу, от этого зависит качество выполняемой работы. Время прокаливания – 1,5 часа. Электроды отличает высокое качество металла шва, малое разбрызгивание и устойчивое горение дуги. Большая популярность сварочных электродов при работе с пищевой нержавейкой обеспечивается и отличным удалением шлаков.

8 часто допускаемых ошибок во время сварки нержавеющей стали

В процессе сварочных работ могут допускаться ошибки, некоторые из них значительно влияют на конечный результат.

Качество работы определяется множеством факторов, которые требуют постоянного внимания – классность оборудования, металла, расходных материалов, ход сварочного процесса и т. д. Несоблюдение одного из этих параметров неизбежно приведет к ошибкам в сварочных работах.

1. Использовать устаревшее сварочное оборудование и методы недопустимо. Современные технологии наполнены инновациями, которые помогают снизить энергопотребление, увеличить скорость сварки, сократить время на подготовку до сварки и быстро обучить оператора работать на новом оборудовании.

2. Если в работе используется слишком слабая или рассчитанная на очень высокие силы тока сварочная горелка, то это вызовет лишние расходы.

3. Довольно распространенной ошибкой является неправильное хранение сварочного материала под негативным воздействием влаги, пыли и т. п. Рекомендуется выбирать сухие, чистые помещения, без резких перепадов температуры.

4. Ошибкой будет неправильный выбор температуры подогрева или температуры металла во время начала сварки нержавеющей стали. Материал должен быть предварительно нагрет до достижения определенной температуры.

5. Несвоевременное профилактическое обслуживание сварочного оборудования может привести к сбоям в его работе. Также необходима своевременная замена расходных материалов и запасных частей сварочной горелки.

6. Несоответствие применяемого защитного газа негативно отразится на результате работы.

7. К низкому результату приводит отсутствие обучения сотрудников и приобретение дешевых, некачественных сварочных материалов.

8. Неправильно подготовленный сварочный шов при эксплуатации конструкции может спровоцировать серьезные проблемы.

Почему следует обращаться к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

цветные металлы;
чугун;
нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

vt-metall.ru

Лазерная сварка нержавейки своими руками:способы,технология,режимы

Лазерная сварки нержавейки является рабочим процессом, во время которого происходит нагревание определенных участков металла, а также его расплавление, за счет узконаправленного лазерного луча. Одной из отличительных особенностей данного способа является то, что шов получается небольшим по ширине, но достаточно глубоким. В отличие от обыкновенной сварки нержавейки температурное воздействие является узкоограниченным по своей площади. Скорость обработки здесь намного выше, но при всем этом образуется мощное излучение.

Процесс лазерной сварки нержавейки

Технологически данный процесс должен осуществляться согласно ГОСТ 19521-74. Он относит лазерную сварку к термическому процессу, который подразумевает использование плавления и тепловой энергии для получения итогового результата. Особенности проведения процедур зависят от того, какие характеристики имеет луч, так как тут играет роль его когерентность, монохроматичность и направленность. Это позволяет осуществлять точечную концентрацию и совершать обработки небольших участков. Данный метод применяется, в основном, для автомобильного производства, а также прочих высокоточных сфер, в которых работают с тонкими поверхностями.

Преимущества лазерной сварки нержавейки

Себестоимость лазерной сварки сопоставима с обыкновенными способами, при использовании дуговой сварки и электродов;
Она имеет очень высокую точность, которая исчисляется десятыми долями миллиметра;
Ею можно использовать в автоматическом режиме и с дистанционным управлением;
В отличие от сварки электронными лучами, для эффективной работы не нужно создавать специальную вакуумную среду;
Данная сварка имеет высокую скорость выполнения процедур, что очень полезно в производстве;
Можно делать швы практически любой геометрии;
Отлично подходит для работы не только с нержавейкой, а также алюминием и другими проблемными металлами.
Качество скрепления позволяет создавать герметичные соединения.

Недостатки лазерной сварки нержавейки

Для проведения процедур здесь необходимо наличие специального оборудования;
Высока стоимость техники для совершения сварочных процедур;
Низкий коэффициент полезного действия, около 1-2%;
Невозможно осуществлять широкие соединения, которые просто делаются в обыкновенных режимах;
Необходимо тонко настраивать оборудование для каждой процедуры.

Разновидности аппаратов

Существуют две основные разновидности газовый и твердотельный. В твердотельном, в отличие от газового, имеется совершенно другая длина волны, так как они короче, благодаря этому, мощность аппарата становится меньше. Чаще всего здесь применяется импульсный режим при работе техники. Реже он становится непрерывным, что уже зависит от особенностей работы. В данном случае лазерная сварка нержавеющей стали осуществляется за счет наличие активного элемента. Лазерное излучение выходит из стеклянного стержня, которым выступает твердотельный активный элемент.

Конструкция твердотельного лазера для сварки нержавейки

Аппарат на газовом принципе действия может работать как в импульсном режиме, так и в непрерывном. Мощность такой техники выше, чем у предыдущей. При использовании аппарата с поперечным типом прокачки, можно сэкономить в размерах, так как сама техника является компактной. При этом максимальная толщина свариваемых металлов составляет около 2 см. Активным элементом в данном случае являются горящие газы.

Конструкция газового лазера для сварки

Импульсные и непрерывные лазеры

Сварка импульсного типа соответствует требованиям, которые заданы ГОСТ 28915-91. Она используется чаще как непрерывная, так как точечное воздействие дает максимально качественный эффект. Данная технология заключается в скоплении большого количества энергии, которая потом воздействует на предмет на относительно короткий промежуток времени. Это помогает улучшить сварку металлов, которые сильно подвергаются деформации. Воздействие лазера происходит так, что поверхность металла нагревается только на верхних слоях. Благодаря этому уменьшается вероятность появления сквозных отверстий.

Благодаря использованию непрерывного лазера можно создать сплошной шов, причем мощностью аппарата регулируется его глубина. При использовании этой технологии образуется парогазовый канал и ширина канала обработки остается достаточно узкой.

Непрерывная лазерная сварка

Режимы лазерной сварки нержавейки

Материал	Толщина, мм	Мощность, кВт	Скорость прохождения, м/ч
Нержавеющая сталь	2	2,1	20
	3	2,5	100
	4	3,1	90

Технология сварки нержавейки

Особенности сварки нержавейки предполагают использование специальной аппаратуры. В первую очередь следует подготовить поверхность свариваемого металла для операции. Для этого ее нужно обезжирить, убрать частички мусора и прочих лишних вещей, ликвидировать любой налет и ржавчину, если таковые имеются.

Процесс обезжиривания нержавейки

Затем нужно подобрать правильный режим, с которым будет вестись работа. Ведь тонкая ширина шва позволяет работать как с ювелирными изделиями, так и с толстыми промышленными листами, в зависимости от аппарата. Выставив технику на нужный уровень, следует поднести заготовку под луч лазера, или направить его на закрепленную деталь. Действия не должны быть медленными, так как лазер быстро расправляет металл.

«Важно!
Если луч постоянный, то он может испортить заготовку при слишком длительном воздействии.»

Для заделки трещин и прочих мелких процедур можно пользоваться только лучом для соединения частей, в иных случаях пригодится использование присадочной проволоки. После окончания, следует дать остыть без применения дополнительных средств для остужения.

Контроль качества сварного шва

Когда проводится лазерная сварка нержавейки своими руками для домашних целей, то контроль качества не всегда требуется. Но если предстоит использование в промышленных условиях, то следует провести одну или несколько из следующих процедур, которые соответствуют ГОСТ 18442-80:

Капиллярная дефектоскопия;
Ультразвуковая дефектоскопия;
Радиационная дефектоскопия;
Контроль магнитный;
Контроль на проницаемость;
Визуальный осмотр.

«Важно!
Для контроля используются только исправные приборы, прошедшие проверку, которая должна проходить не реже раза в год.»

Меры безопасности

Во время работы с лазером следует не допускать, чтобы на его пути попадались лишние предметы, так как он с легкостью перерезает или воспламеняет посторонние предметы. Следует четко выполнять инструкцию эксплуатации оборудования, чтобы не навредить здоровью. Чтобы уберечь металл от прожога, что касается преимущественно тонких листов, следует правильно придерживаться режима сварки.

svarkaipayka.ru

Сварка нержавейки на заказ в Москве

Сварка нержавейки нуждается в серьезном подходе. Все несоответствия технологии исполнения работ могут привести к отрицательному результату. Физические свойства и химический состав нержавеющей стали определяют ряд требований к методам и технологии сварки.

Подготовка нержавейки для сварки

Подготовка нержавеющих изделий к сварке ничем не отличается от работ для других металлов. Единственное, что нужно соблюдать определенные моменты. Кромки свариваемых деталей следует зачищать до стального блеска и делать это металлической щеткой. Поверхность обезжиривается подходящим растворителем. Например, можно использовать ацетон или авиационный бензин. Данный прием дает возможность минимизировать пористость шва и увеличивает устойчивость дуги. Мы оказываем услуги сварки нержавейки по доступным ценам.

Способы сварки нержавеющей стали

Способов сварки нержавейки несколько:

ММА – покрытыми электродами;
DC/AC TIG – аргонодуговая сварка с использованием вольфрамового электрода;
MIG – полуавтоматическая аргоновая сварка с применением нержавеющей проволоки;
Контактная шовная и точечная сварка.
Холодная сварка.

MMA

Если нет особых требований к качеству сварного шва, то можно сделать сварку покрытым электродом. Как правило, именно ММА и используют в домашних условиях. Технология работ подразумевает быстрое охлаждение готового шва. Для этого нужно сделать обдув сжатым воздухом или применить медные прокладки под детали. Обычно сварка проводится током обратной полярности. Цена на такую сварку достаточно приемлема и в нашей компании.

DC/AC TIG

Аргоновая технология используется при высоких требованиях к качеству сварного шва. Благодаря ней можно получить прекрасные результаты при работе с тонким нержавеющим материалом. Работы на заказ можно проводить на переменном и постоянном токе. Режим сварки выбирается на основании толщины свариваемых деталей. Можно снизить расход вольфрамового электрода путем разрыва дуги и окончания процесса сварки без отключения подачи аргона на несколько секунд.

Полуавтоматическая сварка MIG

Принцип данного вида сварки изделий позволяет получить соединение высокого качества, что существенно упрощает и ускоряет процесс выполнения работы. Разные сварочные техники дают возможность соединить материалы разной толщины:

струйный перенос применим к деталям с разной толщиной;
сварка короткой дугой используется для листовой тонко стали.

Контактная сварка

Роликовая и точечная сварка нержавейки может проводиться на оборудовании, которое предназначено для других металлов. Для нее подходят металлические листы до 2 миллиметров. Разница состоит в используемых режимах.

Холодная сварка

Холодная сварка в Москве используется на производстве. Она не предполагает плавления элементов соединения. Главную роль в ней выполняет приложенное давление. Принцип этого метода основан на соединении заготовок на уровне кристаллической стальной решетки.

При холодной сварке нержавейки заготовки соединяют в тавр или внахлест. Данный метод может проходить либо по односторонней, либо по двусторонней схеме. Также существует несколько методов сварки, среди них можно выделить лазерные и плазменные технологии. Это самые распространенные методики.

metall-24.ru

Точечная сварка нержавейки в г. Москва недорого

Добрый день! У кастрюли из нержавейки отвалились ручки, приваренные точечной сваркой (две ручки, четыре места крепления по три точки). Задание выполнить 26-27 июля. Более подробно условия задания обсудим с исполнителем. В предложениях указывайте сроки, когда сможете выполнить задание и цену за работу. Жду Ваших предложений!

Когда: , 23:59

Адрес: 4-й Добрынинский пер., Москва, город Москва

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

2 200 руб
Сборка хомутовых лесов, оплата посменно

Сборка хомутовых лесов, оплата ежедневно

Дмитрийкаракозов Василеостровский район, Санкт-Петербург
15 000 руб
Ремонт межкомнатных дверей в Санкт-Петербурге

Починить вмятину в дверях, 2 шт

Евгений Н. улица Типанова, 27/39, Санкт-Петербург, Россия
Цена договорная
Замена батарей отопления .Подключение полипропилен

Заменить радиаторы отопления на кухне и в комнате. Доступ к батареям без затруднений. На кухне ремонт не сделан. В комнате нужно сделать максимально аккуратно, не повредив пол, обои на стенах. Подключаем…

Константин А. улица Дыбенко, 14к1, Санкт-Петербург, Россия
8 400 руб
Укладка брусчатки

ЦЕНА В ЗАДАНИИ СТОИТ ПРОСТО ТАК! Квадратура – 140 м2 Бордюр, Брусчатка 60см (эконом пресованная) Подушка: песок, щебень, геоткань, брусчатка. Виброплита должна быть Ваша или в аренду (за Ваши средства…

Дмитрий К. Звенигород, Одинцовский городской округ, Московская область, Россия
2 000 руб
Установка и подключение светильников

2 потолочных светильника ( необходима стремянка, перфоратор) 1 розетка в щиток. (необходим шуруповёрт) 1 кухонный светильник смонтировать и подключить в полку. (необходим шуруповёрт) Желательно успеть…

Mista D. улица Восстания, 82Б, Казань, Республика Татарстан, Россия

remont.youdo.com

Сварка нержавейки: инвертором, аргоном

Основы инверторной сварки

Прежде чем понять, в чем заключаются особенности сварки нержавейки инвертором, следует разобраться, что же из себя представляет данное сварочное оборудование.

Инвертор — это устройство, обеспечивающее источник питания для сварочного аппарата, благодаря которому создается электрическая дуга.

В число главных требований к этому устройству входят следующие:

гарантия стабильной работы;
легкий поджиг;
качественное горение дуги.

Благодаря чему гарантируется устойчивость в работе? Прежде всего, аппарат должен хорошо выдерживать различные помехи и колебания, присутствующие в электрической сети.

Сварочные аппараты подразделяются по типу источника питания на три категории:

Сварка трансформаторного типа

выпрямители;
трансформаторы;
инверторы.

Последний тип — наиболее современный и популярный. Он отличается надежностью, компактностью, удобством в работе и широким диапазоном настроек. Принцип работы достаточно прост: переменный ток преобразуется в постоянный, обладающий большей частотой. Это дает сварочной дуге устойчивость, повышает КПД, снижает уровень разбрызгивания металла.

О работе с легированными сталями

О сварке нержавейки можно сказать, что она в целом соответствует принципам, применяемым и к другим легированным сталям. Справочник металлов классифицирует нержавеющую сталь как высоколегированную — легирующим элементом в данном случае выступает хром, содержание которого находится на уровне 20%. Также в качестве добавочных примесей могут присутствовать такие материалы как:

титан;
никель;
молибден;
марганец.

Благодаря этим добавкам повышаются антикоррозионные качества материала и улучшаются его физические и механические характеристики.

Сварка нержавейки полуавтоматом

Какие качества, влияющие на сварочный процесс, присущи нержавейке (и другим высоколегированным сталям):

Низкий уровень теплопроводности

По сравнению с низкоуглеродистыми металлами, высоколегированные стали имеют теплопроводность примерно в два раза ниже. К чему это приводит? Приходится снижать силу сварочного тока на 20%.

Высокий коэффициент линейного расширения

По причине значительного расширения нержавейки при сварке, свариваемые конструкции могут деформироваться. Поэтому рекомендуется выдерживать достаточный зазор между имеющими значительную толщину деталями, чтобы снизить вероятность деформации.

Потеря антикоррозионных свойств

Нередко возникает такая ситуация, когда места, подверженные сварке, впоследствии теряют свои антикоррозионные качества, что лишает нержавеющую сталь ее главного преимущества. Из-за чего это случается? При сварочном процессе образуются такие соединения как карбид железа и карбид хрома, через которые коррозия проникает в основу металла. Как этого избежать? Например, можно быстро охладить место сварки.

Особенности подготовительного процесса

Детали нужно зачистить перед сваркой

Как подготовить нержавейку для сварки инвертором? Подготовка поверхности деталей и кромки к сварочному процессу не очень отличается от стандартной: следует очистить их стальной щеткой, а затем обезжирить ацетоном либо бензином, чтобы дуга была как можно стабильнее.

Шлак имеет свойство «стрелять», поэтому необходимо позаботиться о защите лица.

Также не следует забывать о достаточной величине зазора сварного стыка — должно хватать места для усадки.

Что касается выбора электродов, то нужно брать такие, у которых покрытие специально предназначено для сварки высоколегированных сталей.

Точечная сварка для нержавейки

По сравнению с низколегированными сталями, в данном случае электроды будут плавиться быстрей, и это следует учитывать. Кроме того, если не снизить силу тока (примерно на 20%), существует вероятность разрушения электрода (его покрытие может отваливаться). Время контакта со швом тоже рекомендуется уменьшать. Хорошо зарекомендовали себя вольфрамовые электроды.

Еще одна подсказка, которая может помочь избежать снижения коррозионной стойкости нержавеющей стали: во время сварочного процесса нужно охлаждать детали. Это можно сделать, например, с помощью медных подкладок или воды.

Стандарты качественных швов

Качественный сварочный шов ровный, не имеет пор и пустот

При сварке нержавейки требуется осуществлять особый контроль за качеством шва. Это необходимо, потому что в большинстве случаев изделия из этого металла используются для каких-то важных задач: пищевая отрасль, фармацевтика, или др. Таким образом, к ним выдвигаются повышенные санитарные требования.

Обязательно нужно обращать внимание на герметичность шва и сохранение антикоррозионных свойств. На шве не должно быть пор или раковин. Удаление шлака лучше всего проводить с использованием абразивов на базе оксида алюминия или оксида циркония.

Про использование аргона

Не секрет, что можно осуществлять сварку нержавейки аргоном. То же самое касается, кстати, и алюминия. Перед тем, как применять в сварочном процессе аргон, рекомендуется ознакомиться с технологией данного метода, а также провести подготовительные работы с материалом.

Главное преимущество аргоновой среды — уменьшение объема сварочных работ при очень высоком качестве шва.

Аргоновая сварка хорошо подходит для работы с материалами из нержавеющей стали, которые обладают большой толщиной. Рекомендуется использовать смесь аргона и углекислого газа, а также добавлять в сварную проволоку никель.

Техника сварки нержавейки аргоном подразделяется на три варианта:

струйный перенос; Редуктор на аргоновый баллон
короткая дуга;
импульсный режим.

Струйный перенос применяется в случае с изделиями большой толщины. Короткая дуга, наоборот, используется при необходимости сварить тонкий металл. Что касается импульсного режима, то о нем стоит поговорить отдельно.

При импульсном режиме сварочная проволока подается к сварочной ванне по импульсному принципу. Каждый импульс представляет из себя отдельную сварочную каплю. Такой процесс легко контролировать. Благодаря данной технологии можно снижать среднестатистическое значение тока дуги (что благоприятно сказывается на снижении зоны термического влияния), а также предотвращать появление брызг металла (а значит не тратить лишнее время на зачистку шва).

Выбор сварочного аппарата

Инверторные аппараты для сварки аргоном

Какие лучше всего использовать инверторы для сварки нержавейки? Разумеется, вряд ли кто-то станет покупать отдельный инвертор специально для работы с высоколегированными сталями (хотя, можно допустить и такую необходимость). Но если планируется часто работать с нержавеющей сталью, то при покупке аппарата желательно обратить внимание на наличие встроенного осциллятора. Обычно в инструкции указывается перечень металлов, с которыми хорошо работает аппарат. Наиболее оптимальный вариант — аргонодуговая сварка.

Реклама партнеров

Видео: Сварка нержавеющей стали

promtu.ru
