Содержание

Основные характеристики сварочного инвертора | Разное | Cписок категорий | Блог

Максимальный диаметр электрода

По своей сути – та же характеристика диапазона рабочего тока. Иногда по неграмотности или злонамеренно указывается диаметр электрода, которым заявленным максимальным током варить не получится. Иногда наоборот: указан максимальный диаметр электрода, явно не дотягивающий до значения заявленного сварочного тока.


Последний вариант изредка является проблеском совести поставщиков-обманщиков. В качестве максимального тока они указывают ток короткого замыкания. А максимальный рабочий диаметр электрода указывают все-таки честно.

Тип сварочного тока: постоянный (DC) или переменный (AC)

Варить постоянным (иначе прямым, по-английски – DC) током проще: легче удерживать дугу. Поэтому 99,9% современных инверторных аппаратов ММА выдают постоянный сварочный ток.

А вот среди трансформаторов раньше большинство составляли как раз аппараты переменного тока.

Переменный ток (по-английски – AC) используется для сварки цветных металлов. Но не аппаратами ММА, а аппаратами TIG. Поэтому сварочный инвертор ММА, выдающий переменный ток, — большая редкость.

Напряжение без нагрузки

После включения аппарата, до момента поджига дуги напряжение на кончике электрода существенно выше, чем во время работы. И чем оно выше, тем легче поджечь дугу. Но стандарты запрещают уровень напряжения холостого хода на аппаратах, выдающих прямой ток, свыше 100В.

Для еще большего сокращения рисков используют т.н. блоки VRD. Аппарат, снабженный VRD, имеет на кончике электрода до начала поджига дуги всего несколько вольт. И лишь при прикосновении к металлу напряжение холостого хода восстанавливается до уровня, необходимого для поджига дуги.

На всех электродах всегда указывается полярность подключения, тип сварочного тока (постоянный или переменный) и минимально требуемый для поджига уровень напряжения холостого хода. Для абсолютного большинства широко распространенных электродов он не превышает 60В.

Напряжение холостого хода, также как и сварочный ток, зависит от уровня входного напряжения. Чем ниже напряжение в источнике питания, тем ниже напряжение холостого хода. Поэтому по мере снижения напряжения питания поджиг электрода становится все сложнее.

Рабочий цикл, он же ПВ (период включения), он же ПН (полезная нагрузка)

ПВ указывается двумя цифрами. Первая – сила тока. Вторая – процент времени. Например, «130А-50%» означает, что данный аппарат током 130А может варить половину времени. А столько же будет простаивать в ожидании охлаждения до рабочей температуры. Если измерения проводятся на максимальном токе аппарата, первую цифру опускают, оставляя только показатель в процентах. Например, если аппарат с номиналом 160А имеет напротив «ПВ» запись «30%», это означает, что током 160 ампер он может работать 30% времени, а 70% будет остывать.

Все верно. Остается только добавить, что отечественный ГОСТ Р МЭК 60974-1-2004 не устанавливает единой обязательной методики измерения показателя ПН для аппаратов ММА.

«Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами»
.

Европейская методика, изложенная в стандарте EN60974-1, предлагает измерение на нагрузочном стенде при температуре окружающей среды 40С только до первого отключения ввиду перегрева. Полученный результат относят к 10-минутному промежутку. Получается, сработала термозащита через 3 минуты, цикл аппарата на данном токе – 30%.

Методика концерна TELWIN. К настоящему времени ее используют большинство китайских производителей (тех, которые вообще проводят такие испытания своих машин). Сам итальянский концерн при замерах ПВ своих аппаратов по собственной методике после показателя скромно указывает «TELWIN». Абсолютное большинство китайских производителей этого не делает.

Наконец, существует российская, она же советская, методика. По своей сути она ближе к методике TELWIN: суммируются все промежутки за контрольный период, когда аппарат работал. Но отрезок берется не 10, а 5 минут. И – самое главное – аппарат сначала вводится в режим срабатывания защиты от перегрева, после чего начинаются измерения.

В итоге один и тот же аппарат по всем 3 методикам выдает совершенно различный процент! Естественно, самые скромные «циферки» получаются по европейской методике, а самые впечатляющие – до 2 раз и более – по методике Telwin.

Исполнение: класс защиты IP


Класс защиты IP указывает на исполнение электротехнических приборов в отношении твердых объектов (первая цифра) и жидкостей (вторая цифра).

Определить степень защиты аппарата можно визуально. Если у аппарата с IP21 все вентиляционные щели полностью открыты, то у IP22 они уже прикрыты сверху выступающими козырьками. А у аппарата с IP23 эти козырьки почти полностью закрывают щели.

Степень защиты IP24 и выше технически затруднена и не имеет смысла.

Исполнение: класс изоляции (по нагревостойкости)

Многие материалы при нагреве выше определенной температуры утрачивают свои рабочие свойства. Для стандартизации материалов по данному признаку введена классификация изоляции по нагревостойкости. Почти все сварочные инверторы на транзисторах IGBT имеют класс изоляции H, что соответствует предельной температуре нагрева 180С. Предыдущая «ступенька» — класс F – означает предел нагрева 155С. Выше класса F – только класс С, указывающий на возможную температуру нагрева свыше 180С.

Температура эксплуатации


Как и внутренний нагрев, внешний нагрев и особенно охлаждение накладывают на эксплуатацию определенные ограничения. Большинство инверторных сварочных аппаратов пригодны для работы в диапазоне от 0С до +40С. Если аппарат пригоден для эксплуатации на морозе, обязательно указывается его предельное значение: минус 20С или минус 40С.

Автор текста: Ю.Шкляревский.

Доступно о характеристиках сварочных аппаратов

Содержание:

  1. 1. Сила тока
  2. 2. Продолжительность включения (ПВ)
  3. 3. Дополнительные показатели

Выбираете сварочный аппарат и не знаете, что значат все его описанные характеристики, и каково их влияние на показатели работы той или иной модели? В этой статье мы постараемся в доступной форме объяснить смысл различных параметров, и чем они могут быть для вас полезны.

Существуют технические характеристики, которые при выборе модели следует учитывать в первую очередь. Это сила тока и продолжительность включения.

Сила тока

Показатель, характеризующий мощность аппарата. Измеряется в амперах. Чем она больше, тем большим диаметром электродов можно будет варить. А чем больше диаметр используемого электрода, тем выше производительность. Это показывает прямую зависимость между величиной силы тока и работоспособностью аппарата.

Для бытовых нужд, когда предполагаются небольшие объемы периодических сварочных работ вполне достаточно аппарата с силой тока 130-200 Ампер, но приобретая модель для стационарного поста в цеху или мастерской, следите, чтоб этот показатель был не менее 200 Ампер.

Можно примерно рассчитать нужную силу тока, исходя из предполагаемого диаметра электрода, которым вы будете пользоваться. Учитывая тот факт, что на 1 мм сечения электрода необходима сила тока примерно в 40 Ампер, то для сварки 4 мм электродом необходим аппарат с мощностью 160 Ампер.

Не рекомендуется применять электроды максимально возможных диаметров, так как это уменьшает глубину провара шва и снижает его качество. Например, с аппаратом мощностью 160 Ампер, можно работать электродом диаметром до 4 мм, но при этом мощность дуги падает и возрастает вероятность непровара шва. В свою очередь, модель в 260 Ампер, может использовать электроды диаметром до 6,5 мм и потому с таким аппаратом с легкостью применяются 4-миллиметровые электроды без угрозы неполного формирования шва.

Кроме того, сварка разного металла электродом одного диаметра требует различной силы тока. Например, использование электрода диаметром 4 мм для сварки малоуглеродистой стали требует силы тока в 150 Ампер, а для соединения деталей из «нержавейки» - 170 Ампер.

Так же рекомендуется выбирать аппарат с запасом силы тока на 1/3 от предполагаемой величины использования для исключения его работы на максимальной мощности и продления срока амортизации.

Продолжительность включения (ПВ)

Данный показатель характеризует отрезок времени непрерывной работы в 10-минутном периоде при определенной силе тока и температуре внешней среды. Например, показатель ПВ при t=20 С - 80 (45%). Это значит, что данный аппарат, при t=20 С и силе тока в 80 Ампер, способен непрерывно работать без перегрева в течении 4,5 минут и должен иметь перерыв в работе 6,5 минут. Рабочий период необязательно должен быть непрерывным, а может набираться по совокупности в течение 10-минутного интервала.

Практика показывает, что в сварочном процессе 80% рабочего времени занято подготовкой (передвижение детали, смена электродов, зачистка, откол шлака, перемещение самого сварщика относительно детали и т.д.) и только 20% приходится непосредственно на сварку.

Кроме основных характеристик существуют дополнительные показатели, которые помогут сделать выбор между моделями, на первый взгляд, схожими.

Дополнительные показатели

  • Напряжение питания – некоторые модели могут работать как от бытовой сети в 220 Вольт, так и от промышленной, с напряжением тока 380 Вольт. Соответственно, все сварочные аппараты разделяются по данной характеристике на однофазные (220В) и трехфазные (220/380В). Модели, работающие на 380 Вольтах, выдают сильный сварочный ток, но имеют более значительный вес. Возможность работать с бытовой и промышленной сетью делает такие сварочные аппараты универсальными.
  • Напряжение холостого хода – это величина, характеризующая минимальную силу тока на зажимах сварки без присутствия дуги. Чем выше этот показатель, тем легче проводить инициацию электрической дуги. Нормативными документами установлен верхний безопасный для здоровья порог в 100В при постоянном и 80В при переменном токе.
  • Номинальное рабочее напряжение – обычно в 2-2,5 раза меньше напряжения холостого хода. Это показатель минимального напряжения, присутствующего в дуге. Низкое его значение полезно при сварке тонких металлических деталей.
  • Вес и габариты – крайне не маловажные характеристики, если для работы нужна легкость и мобильность. Лидерами в этих показателях являются сварочные инверторы. В них компактность достигается за счет применения в их конструкции не силового, а высокочастотного генератора тока, который имеет небольшие размеры и малый вес.
  • Диаметр электрода – указывает диапазон диаметров поперечного сечения электродов, доступных к использованию с данной моделью. Возможный диаметр зависит от силы тока сварочного аппарата.
  • Коэффициент полезного действия (КПД) – характеризуется отношением полезной мощности сварочного аппарата к общей, им потребленной. Общая потребленная мощность источника является мощностью тока при номинальном напряжении и полезной мощности с учетом потерь на преодоление внутреннего сопротивления и трения в самом аппарате. Умножение номинального напряжения и тока дает величину полезной мощности. Наименьшими потерями мощности отличаются модели инверторов, имеющие КПД до 90% и более, в отличие от трансформаторов, где КПД может составлять всего около 30% .
  • AC/DC – эта аббревиатура характеризует возможность аппарата работать на постоянном и переменном токе. Существуют сварочные трансформаторы, работающие только на переменном токе и аппараты, использующие только постоянный ток, но наиболее часто представлено сочетание возможности применения и того, и другого.
    Так же возможна смена полярностей. При положительном заряде клеммы на свариваемом металле будет полярность прямая, а при положительном заряде на электроде – обратная. Прямая полярность увеличивает температуру детали, обратная - электрода. Изменение полярности необходимо для сварки постоянным током различных видов металла в зависимости от его свойств.
  • IP (Ingress Protection Rating) – аббревиатурное название квалификационной системы, характеризующей степень защиты электроаппаратов от проникновения твердых частиц (первая цифра от 0 до 6) и влаги (вторая цифра от 0 до 8). Чем выше данное значение, тем надежнее защита. Например, если у оборудования степень защиты IP 31, значит, исключается попадание внутрь корпуса твердых частиц диаметром до 2,5 мм и вертикально падающих капель воды.



Выбор режима ручной дуговой сварки

Дуговую сварку контролируют ряд параметров, а именно:

  • сварочный ток
  • напряжение дуги
  • скорость сварки
  • род и полярность тока
  • положение шва в пространстве
  • тип электрода и его диаметр

Поэтому перед началом работы следует подобрать значения этих параметров так, чтобы сварочный шов получился требуемого размера и хорошего качества.

1.1 Сварочный ток (выбор сварочного тока посредством подбора диаметра электрода)

Важнейшим параметром при работе ручной дуговой сварки является сила сварочного тока. Именно сварочный ток будет определять качество сварочного шва и производительность сварки в целом.

Обычно рекомендации по выбору силы сварочного тока приведены в инструкции пользователя, которая поставляется в комплекте со сварочным аппаратом. Если таковой инструкции нет, то силу сварочного тока можно выбрать в зависимости от диаметра электрода. Большинство производителей электродов размещают информацию о величинах сварочного тока прямо на упаковках своей продукции.

Диаметр электрода подбирают в зависимости от толщины свариваемого изделия. Однако помните, что увеличение диаметра электрода уменьшает плотность сварочного тока, что приводит к блужданию сварочной дуги, её колебаниям и изменениям длины. От этого растет ширина сварочного шва и уменьшается глубина провара – то есть качество сварки ухудшается. Кроме того, уровень сварочного тока зависит от расположения сварочного шва в пространстве. При сварке швов в потолочном или вертикальном положении рекомендуется диаметр электродов не меньше 4 мм и понижение силы сварочного тока на 10-20 %, относительно стандартных показателей тока при работе в горизонтальном положении.

Таблица 1.1
Примерное соотношение толщины металла, диаметра электрода и сварочного тока
Толщина металла, мм 0,5 1-2 3 4-5 6-8 9-12 13-15 16
Диаметр электрода, мм 1 1,5-2 3 3-4 4 4-5 5 6-8
Сварочный ток, А 10-20 30-45 65-100 100-160 120-200 150-200 200-250 200-350

1.

2 Напряжение дуги (длина сварочной дуги)

После того, как сила сварочного тока определена, следует рассчитать длину сварочной дуги. Расстояние между концом электрода и поверхностью свариваемого изделия и определяет длину сварочной дуги. Стабильное поддержание длины сварочной дуги очень важно при сварке, это сильно влияет на качество свариваемого шва. Лучше всего использовать короткую дугу, т.е. длина которой не превышает диаметр электрода, но это достаточно тяжело осуществить даже при наличии солидного опыта. Поэтому оптимальной длиной дуги принято считать размер, который находится между минимальным значением короткой дуги и максимальным значением (превышает диаметр электрода на 1-2 мм)

Таблица 1.2
Примерное соотношение диаметра электрода и длины дуги
Диаметр электрода, мм 1 1,5-2 3 3-4 4 4-5 5 6-8
Длина дуги, мм 0,6 2,5 3,5 4 4,5 5 5,5 6,5

1.

3 Скорость сварки

Выбор скорости сварки зависит от толщины свариваемого изделия и от толщины сварочного шва. Подбирать скорость сварки следует так, что бы сварочная ванна заполнялась жидким металлом от электрода и возвышалась над поверхностью кромок с плавным переходом к основному металлу изделия без наплывов и подрезов. Желательно поддерживать скорость продвижения так, что бы ширина сварочного шва превосходила в 1,5-2 раза диаметр электрода.

Если слишком медленно перемещать электрод, то вдоль стыка образуется достаточно большое количество жидкого металла, который растекается перед сварочной дугой и препятствует её воздействию на свариваемые кромки – то есть результатом будет непровар и некачественно сформированный шов.

Неоправданно быстрое перемещение электрода тоже может вызывать непровар из-за недостаточного количества тепла в рабочей зоне. А это чревато деформацией швов после охлаждения, вплоть до трещин.

Наиболее простой способ подбора скорости сварки ориентирован на приблизительно среднее значение размеров сварочной ванны. В большинстве случаев сварочная ванна имеет размеры: ширина 8–15 мм, глубина до 6 мм, длина 10–30 мм. Важно следить, что бы сварочная ванна равномерно заполнялась плавленным металлом, т.к. глубина проплавления почти не изменяется.

На рисунке видно, что при увеличении скорости заметно уменшается ширина шва, при этом глубина проплавления остается почти неизменной. Очевидно, что наиболее качественные швы (в этом примере) – при скоростях 30 и 40 м/ч.

1.4 Род и полярность тока

У большинства моделей бытовых аппаратов для ручной дуговой сварки на выходе путем выпрямления переменного тока образуется постоянный сварочный ток. При использовании постоянного тока возможны два варианта подключения электрода и детали:

  • При прямой полярности деталь подсоединяется к зажиму «+», а электрод к зажиму «-»
  • При обратной полярности деталь подключается к «-», а электрод – к «+»

На положительном полюсе выделяется больше тепла, чем на отрицательном. Поэтому обратную полярность при работе с электродами применяют во время работ по сварке тонколистового металла, чтобы его не прожечь. Можно использовать обратную полярность при сварке высоколегированных сталей во избежание их перегрева, а на прямой полярности лучше варить массивные детали

Постоянный ток
Прямая полярность Обратная полярность
  • Сварка с глубоким проплавлением основного металла
  • Сварка низко- и среднеуглеродистых и низколегированных сталей толщиной 5 мм и более электродами с фтористо-кальциевым покрытием: УОНИ-13/45, УОНИ-13/55 и др.
  • Сварка чугуна
  • Сварка с повышенной скоростью плавления электродов
  • Сварка низколегированных и низкоуглеродистых сталей (типа 16Г2АФ), средне- и высоколегированных сталей и сплавов
  • Сварка тонкостенных листовых конструкций

Низколегированные стали - это конструкционные стали, в которых содержится не больше 2,5% легирующих элементов (углерода, хрома, марганца, никеля и т. д., причем углерода не должно быть более 0,2 %), широко применяются в строительстве, судостроении, трубопрокатном производстве. Сварку низколегированных сталей можно производить как ручным способом, так и автоматически, вне зависимости от полярности тока.

1.5 Зажигание (возбуждение) сварочной дуги

Зажигание (возбуждение) сварочной дуги можно производить 2-мя способами.

Первый способ: Чиркаем концом электрода о поверхность металла (напоминает движение зажигаемой спички). Данный способ чаще всего применяют на новом электроде. Этот метод прост и особых профессиональных навыков не требует. Второй способ можно назвать «касанием», т.к. электрод подводят вертикально (перпендикулярно) к месту начала сварки и после легкого прикосновения к поверхности изделия отводят верх на расстояние примерно в 3-5 мм. Чаще всего этот способ применяют в труднодоступных, узких и прочих неудобных местах.

ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

Статья бренд-менеджера ТМ BestWeld Шкляревского Ю.

ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

Сварка штучным электродом на просторах бывшего СССР имеет традиционное отечественное название - Ручная Дуговая Сварка, или сокращенно РДС. В западном мире и среди соотечественников, приступивших к освоению этой технологии не так давно, распространено англоязычное название MMA (от Manual Metal Arc – в буквальном переводе «ручная дуговая сварка металлов»). Речь идет абсолютно об одном и том же процессе.

Китайская промышленная революция сделала сварочное оборудование доступным для сотен миллионов людей с точки зрения цены. А применение инверторных технологий резко снизило уровень требований к уровню подготовки сварщика и к мощности источника электропитания. В итоге со второй половины нулевых годов мировой рынок инструмента потряс настоящий бум сварочного оборудования. В первую очередь, MMA: не менее 9 из 10 аппаратов, приобретаемых в розницу в нашей стране, относятся именно к ручной дуговой сварке штучным электродом. Сегодня сварочный аппарат еще не сравнялся по распространенности с молотком или дрелью, но уже точно превзошел некоторые виды электроинструмента и другого традиционного оборудования для строительства и ремонта. Тем не менее, разбираться в этом непростом оборудовании потребители лучше не стали. Чем беззастенчиво пользуются недобросовестные розничные торговцы и даже отдельные производители и импортеры.

НЕОДИНАКОВЫЙ ОДИНАКОВЫЙ СВАРОЧНЫЙ ТОК: ОДИН ВАРИТ, ДРУГОЙ НЕТ

Одной из немногих характеристик сварочного аппарата, в которых потребители разбираются хорошо (или думают, что разбираются), является диапазон сварочного тока. Причем главной является именно верхняя граница диапазона. Даже не искушенному в электрических процессах человеку понятно, что чем больше сила тока, выдаваемая аппаратом, тем лучше. По крайней мере, тем легче будет идти сварочный процесс.

Зерно разумного в таком предположении есть, но в целом оно ошибочно. Любой продавец в магазине сварочного оборудования пояснит, что чем выше сила максимального тока, тем больше диаметр электрода, который можно использовать с данным аппаратом. Подбор типа и диаметра электрода зависит от многих параметров, но непрофессиональным сварщикам обычно рекомендуют электроды АНО-21 или МР-3 из расчета диаметра «1 к 1»: чтобы диаметр электрода приблизительно был равен толщине свариваемого металла. Отсюда и выбор аппарата по току: ориентировочно 40-50А сварочного тока на 1 мм диаметра электрода. Еще раз, обе эти «методики» расчета – и диаметра электрода, и тока, требуемого для работы им - очень неточные. Зато просты и доступны для человека с ограниченным опытом или вообще без него. Именно ими, а не справочными таблицами, пользуется большинство обученных продавцов в профильных магазинах.

И вот покупатель определился с решением: будет варить электродом до 4,0 мм включительно. Значит, аппарат нужен, чтобы выдавал 160-200А сварочного тока. В магазин пришли 2 соседа по дачам. Один берет «по-минимуму» - аппарат на 160А. Второй с запасом – на 200А. Благо, разница в цене незначительна. Производитель первого заявляет, что аппарат справится с электродом до 4,0 мм, второго – до 5,0 мм.

Оба покупателя остаются довольными до того момента, пока решают попробовать свои аппараты в деле на электродах 4,0 мм. И вот тут вдруг обнаруживается удивительный сюрприз: поочередно подключаемые к одному и тому же источнику питания, аппарат с пределом в 160А 4,0-мм электрод «тянет». А аппарат с заявленным пределом в 200А 4,0-мм электрод поджигает, но дугу вести не дает – сразу обрывает. Про 5,0-мм электрод и говорить нечего. Расстроенный покупатель идет в сервисный центр, где его аппарат ставят на стенд и наглядно демонстрируют, что тот выдает даже больше заявленных 200А. Может, все 250А. Так что к аппарату претензий быть не может, и проблемы нужно искать где-то еще: в источнике электропитания, используемых электродах или вообще в том месте, откуда руки растут. Как же такое возможно???

Точно так же, как при игре в наперстки или обмене валюты с рук. Хотя иногда у поставщика оборудования нет заведомого умысла обмануть покупателя. Возможно, выдача менее мощного оборудования за более мощное происходит вследствие элементарной безграмотности. Но нередко, если верить менеджерам китайских заводов, это прямое указание российских (а также украинских, азиатских, ближневосточных, африканских и многих других) импортеров.

Оптимальный режим работы при сварке штучным электродом подразумевает ведение электрода на расстоянии от поверхности свариваемого металла, приблизительно равном диаметру электрода. (Точно выдерживать это расстояние, конечно, невозможно, но с опытом получается неплохо). Для поддержания дуги, т.е. перетекания электрического тока, требуется электрическое напряжение. И не какое-нибудь, а строго определенное. Рабочее сварочное напряжение регламентируется отечественными и международными стандартами. Оно должно составлять:

Uсв=20+0,04*Iсв,

где Iсв – сварочный ток.

Несложно подсчитать, что для тока 160А сварочное напряжение должно составлять 26,4В, а для тока 200А – 28В. Практически на любом сварочном аппарате ММА можно обнаружить табличку, обычно отпечатанную прямо на корпусе, где обязательно указаны эти два показателя – сварочного тока (I2) и сварочного напряжения (U2). Увы, не факт, что они отражают действительные возможности аппарата. Также как данные в техническом паспорте, на упаковке, ценнике, в описании в Интернете и т.д.

Именно тот максимальный ток, для которого сварочный аппарат способен обеспечить предписываемое стандартом сварочное напряжение, и является его фактическим максимальным током. Иначе этот показатель называют максимальным номинальным током сварочного аппарата, или просто номинальным током аппарата. Так что, если ваш аппарат «не тянет» электрод, проверить нужно не только выдаваемый им сварочный ток, но и выдаваемое при этом сварочное напряжение.

Если последнее недотягивает до положенного по стандарту уровня пару вольт, аппарат расчетным электродом варить будет. Электрод придется вести ближе к свариваемому металлу, т.е. поддерживать более короткую дугу. Это неудобно и чревато непроизвольным «чирканьем». Но все-таки для опытного сварщика не смертельно – шов положить получится, хотя и не без мучений. При сварочном напряжении ниже 20 Вольт вести 3-4 мм электродом дугу не удастся в принципе. Она будет разрываться при попытке минимально приподнять электрод над поверхностью металла.

«Зачем же так делать аппараты?» - наивный вопрос. Чтобы сэкономить на комплектующих. Чаще всего с умыслом привлечь покупателя, выдавая менее мощный аппарат за более мощный. Ведь величина номинального тока сварочного аппарата всецело зависит от источника питания  и его собственной мощности. А собственная мощность определяется мощностью основных компонентов самого аппарата: высокочастотного трансформатора, конденсаторов, транзисторов, реле. Естественно, чем мощнее компонент, тем дороже.

Если мощности источника питания недостаточно для обеспечения выходной мощности аппарата (произведение сварочного тока на сварочное напряжение), то, конечно, даже самая добросовестная комплектация аппарата ситуацию не спасет. Однако если в аппарат вставлены компоненты, не способные обеспечить заявленную мощность на выходе, то тут уж возможности источника питания ни при чем. Хоть к гидроэлектростанции подключай, а повысить мощность на выходе не удастся. Но… можно изменить параметры схемы аппарата так, чтобы при достижении предела выходной мощности аппарата ток еще можно было бы увеличить. За счет чего? За счет дальнейшего снижения сварочного напряжения, естественно. По стандарту положено: 160А*26,4В=4,24кВт. А можно эту же мощность разложить по-другому: 200A*21,2В=4,24кВт. Вот и получится, что в первом случае аппарат на 160А – это действительно аппарат на 160А. Он и электрод 4,0 мм будет плавить нормально. Во втором случае аппарат на 200А в действительности рассчитан на меньший номинальный сварочный ток. На какой именно, можно выяснить экспериментальным путем, одновременно замеряя сварочный ток и сварочное напряжение.

НЕОДИНАКОВЫЙ ОДИНАКОВЫЙ СВАРОЧНЫЙ ТОК-2, ИЛИ ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА (ВАХ)

Сложновато? Если нет, то об этом же еще более сложно, зато наглядно. Я имею ввиду вольт-амперные характеристики аппаратов, а если точнее, параметров выдаваемой ими сварочной дуги (это не одно и тоже, но для простоты понимания будем считать, что одно).

Режим обеспечения аппаратом сварочного тока и соответствующего сварочного напряжения обеспечивается только в определенном диапазоне выдаваемого сварочного тока. Этот диапазон называется рабочим диапазоном сварочного тока аппарата – на рис. соответствует отрезку «B». В пределах этого диапазона сварочное напряжение с изменением сварочного тока изменяется незначительно – по упомянутой выше формуле 20+0,04*Iсв. Получается, что разница между сварочными токами 160А и 200А составляет 40 ампер. В то же время разница между сварочными напряжениями, соответствующими этим токам, - всего 1,6 вольта.

А что лежит в диапазоне ниже минимальной и выше максимальной границ сварочного тока?

На токах ниже минимальной границы рабочего диапазона (отрезок «A» на диаграммах ВАХ выше) сварочное напряжение значительно превышает требуемое стандартом. Однако этот участок соответствует очень важному этапу сварочного процесса – поджигу сварочной дуги. Чем выше напряжение до момента возникновения дуги, тем легче ее поджиг. (Ниже вопрос уровня напряжения холостого хода разъясню подробнее). С поджигом дуги напряжение снижается до рабочего.

Гораздо интереснее поведение сварочной дуги различных аппаратов за пределами верхней границы диапазона рабочих токов (на диаграмме выше отрезок «С»). Потому как ведут себя разные аппараты по-разному. Одни аппараты за пределами верхней границы рабочего диапазона удерживают сварочный ток на уровне, близком к уровню верхней границы. О таких аппаратах говорят, что вольт-амперная характеристика у них крутопадающая, или «штыковая» (левая диаграмма). У других аппаратов по достижении предела рабочего диапазона ток продолжает расти, но сварочное напряжение падает. Чем выше ток, тем ниже сварочное напряжение. О таких аппаратах говорят, что вольт-амперная характеристика у них полого падающая (правая диаграмма).

Падающий отрезок ВАХ начинается с номинального тока аппарата. Эта точка на диаграмме соответствует достижению максимума мощности аппарата. Дальнейшее увеличение сварочного тока может достигаться только за счет одновременного снижения сварочного напряжения. Кульминацией роста тока аппарата является момент «втыкания» электрода в свариваемый металл. Т.е. короткое замыкание электрода на свариваемый метал. При прямом контакте сопротивление минимально, и ток достигает максимума.

Получается, что аппараты со «штыковой» ВАХ имеют максимальный сварочный ток, близкий к току короткого замыкания. При «втыкании» электрода в листовой металл такой аппарат его не прожжет, если только ток подобран правильно. Аппараты с полого падающей ВАХ имеют «значительный запас по току», т.е. способны выдавать ток, существенно превышающий номинальный. При этом уровень напряжения, естественно, обратно пропорционален току. Такие аппараты при «втыкании» электрода в листовой металл вполне прожечь его могут, даже если ток сварки был подобран правильно, - ведь при «втыкании» сила тока резко возрастет. Все зависит, конечно, от толщины металла и величины тока на режимах, близких к короткому замыканию.

Если посмотреть на проблему с мошенничеством на мощности аппаратов с точки зрения вольт-амперных характеристик, получается, что недобросовестные (реже неграмотные) производители и импортеры конструируют аппараты с полого падающей характеристикой, выдавая их нерабочий диапазон токов за рабочий. Т.е. выдавая менее мощные аппараты, рассчитанные на меньшие номинальные сварочные токи, но с полого падающей характеристикой, за более мощные аппараты, рассчитанные на большие сварочные токи.

На приводимом выше изображении двух ВАХ, схематически выполненном автором в «детском» редакторе Paint Brush без претензий на какую-либо точность, тем не менее, видно, что штыковая ВАХ слева принадлежит более мощному аппарату, чем полого падающая ВАХ справа. Номинальный сварочный ток у аппарата с ВАХ, приведенной слева, выше. Но ток короткого замыкания у полого падающей ВАХ справа значительно выше. Такая картина соответствует описанному в начале примеру, когда аппарат на 160А способен варить электродом 4,0 мм, а аппарат «на 200А» нет.

ФОКУС-ПОКУС: «АВТОМАТИЧЕСКАЯ» ФУНКЦИЯ ФОРСИРОВАНИЯ ДУГИ ARC-FORCE

Применение электроники позволяет делать оборудование «умным». Инженеры научили сварочные инверторы предугадывать некоторые типовые проблемы сварщика в процессе работы и помогать, компенсируя ошибки человека. Так аппараты, оборудованные функцией Arc Force, отслеживают увеличение длины дуги и на непродолжительное время (доли секунды) форсируют (т.е. увеличивают) подаваемый ток. Если рука просто дернулась, а не специально отводится с целью прерывания шва, такая помощь аппарата удержит дугу, позволив быстро вернуть руку в правильное положение и продолжить шов. Если же рука в отведенное время не вернулась в нормальное положение, это с высокой вероятностью указывает на то, что сварщик отвел руку не случайно. Ток отключается. Очень полезная функция, настоящее достижение научно-технического прогресса! Это понимают практически все производители и импортеры. Поэтому практически все рекламируют данную функцию на своих инверторных аппаратах. В том числе те, на чьих аппаратах ее нет. А таких большинство.

Признаком наличия функции форсирования дуги Arc-Force на аппарате является ручка, регулирующая силу набрасываемого при срабатывании Arc-Force тока. Если же на панели управления в гордом одиночестве красуется лишь ручка регулировки силы тока, с высокой вероятностью никакой функции форсирования дуги в аппарате не предусмотрено. Зато аппарат имеет пологую ВАХ, обеспечивающую при укороченной дуге ток заметно выше номинального. Т.е. на стенде он может продемонстрировать «дополнительный» ток сверх заявленного номинального. Но удержать дугу этот ток никак не поможет. Еще раз см. случай выше с аппаратом на 200А.

Кстати, помните, что даже аппараты с действительно присутствующей функцией Arc Force не способны форсировать сварочный ток, если Вы и так работаете на его пределе. На языке действий это означает, что если ваш аппарат рассчитан на номинальный ток 160А, а в режиме срабатывания Arc Force набрасывает до 20А, при срабатывании функции  в режиме 120А, аппарат форсирует ток до 140А. Но в режиме работы на предельном токе 160А набрасывать ему уже нечего – в таком режиме вся мощность аппарата уже задействована. Поэтому, если продавец Вас уверяет, что «это аппарат на 160А, но с включенным режимом форсажа – все 180», это очень маловероятно. Зачем производителю оставлять не реализованной мощность аппарата «про запас» для функции Arc Force? Непозволительная роскошь – ведь эту мощность можно задействовать не для краткосрочных набрасываний тока, а постоянного использования. Т.е. для увеличения верхней границы диапазона рабочего тока.

НЕ ДРЕВНИЕ, НО МИФЫ: ОБ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ

Важный вывод из изложенного выше: при одной и той же силе сварочного тока уровень сопутствующего ему сварочного напряжения у всех сварочных аппаратов должен быть одинаковым. Он определяется отечественными государственными и международными стандартами, которые, кстати, полностью совпадают. Соответственно, мощность на выходе всех сварочных аппаратов при одинаковом сварочном токе тоже должна быть одинакова:

Pвых=Iсвар*Uсвар,

Где Pвых – мощность на выходе аппарата, Iсвар – выдаваемый аппаратом сварочный ток, Uсвар – сварочное напряжение, соответствующее сварочному току по ГОСТ (=20+0,04*Iсвар). Например, выходная мощность при сварочном токе 160А у любого аппарата должна быть:

Pвых=160А*(20+0,04*160)=4,24кВт

Ну это на выходе – понятно, у всех должно быть одинаково. А на входе? Это же важный вопрос: какова должна быть мощность электрического источника, чтобы к нему можно было подключить сварочник? Полная потребляемая от источника мощность сварочных аппаратов конечно, может отличаться. Но чтобы понять, в каких пределах и насколько, предлагаю разобраться, от чего она зависит.

Мощность на выходе сварочного аппарата – это только часть мощности, поступающей на него из розетки или от генератора. В процессе работы электрические компоненты греются и отдают тепло в окружающую среду. Отношение мощности на выходе к непосредственно потребленной мощности на входе называется коэффициентом полезного действия, или сокращенно КПД. Для современных инверторных аппаратов этот показатель обычно лежит в пределах от 80% до 90%. Для расчетов можно брать 85%.

Итого, инверторный сварочный аппарат с номинальным током 160А с КПД 85% потребляет активную мощность, равную:

Pакт=Pвых/КПД

Пример расчета потребляемой активной мощности аппарата для сварочного тока 160А:

Pактив=160А*(20+0,04*160)/0,85=4,97кВт

Но это еще не все. Сварочный аппарат относится к типу приборов, преобразующих в выходную мощность и потери на КПД не всю электроэнергию, потребляемую от источника. Часть этой энергии он возвращает в сеть, не потребив. Возвращенная часть мощности называется реактивной мощностью. Специфика данной статьи не позволяет подробно разложить графики синусоиды тока и напряжения переменного тока, проходящего через сварочный аппарат, и продемонстрировать, откуда берется реактивная составляющая мощности, что такое «сдвиг по фазе» (он же «коэффициент мощности») и как его рассчитать. Вам придется поверить мне на слово, что чтобы получить полную мощность источника питания, требуемую для аппарата, активную мощность придется разделить на тот самый коэффициент мощности, иначе называемый «косинус фи» или еще «косинус угла сдвига по фазе». Опять-таки, Вам придется поверить мне на слово, что для большинства «приличных» современных сварочных инверторов он лежит в пределах 0,8-0,9. Для удобства я беру ту же усредненную цифру, что и для КПД – 0,85. Итого:

Pполн=Pактив/Кмощности

Пример расчета потребляемой полной мощности аппарата для сварочного тока 160А:

Pполн=(160А*(20+0,04*160)/0,85)/0,85=5,85кВА

Обратите внимание, что полная мощность измеряется в Вольт-Амперах (ВА), а не в Ваттах (Вт). Для приборов, преобразующих 100% потребляемой электроэнергии в тепло, показатели в ВА и Вт будут равны. Но не для сварочного аппарата. Рекомендую Вам пользоваться упрощенной формулой, выведенной выше:

Pполн= Iсвар*Uсвар /0,85/0,85

Зачем пользоваться? Чтобы сразу определить, не вводит ли Вас продавец или производитель в заблуждение. Да и Вам полезно знать, выдержит ли ваш источник электроэнергии подключение сварочного аппарата.

Например, продавец нахваливает Вам аппарат на 160А номинального тока, заявляя, что у него суперэффективное энергопотребление и что с его помощью Вы сможете варить электродом 3,2 мм от обычной бытовой 16-амперной розетки, которая, кстати, рассчитана не более чем на 3,5кВА (16А*220В=3,52кВА).

Какой ток потребуется для ведения работ электродом 3,2 мм? Ну даже из расчета 40А на 1 мм диаметра:

Iсвар=40Ах3,2мм=128А

Какое сварочное напряжение должен обеспечивать аппарат при токе 128А?

Uсвар=20+0,04*128А=25,12В

Теперь осталось подставить полученные значения сварочного тока и соответствующего ему сварочного напряжения в формулу полной мощности:

Pполн= Iсвар*Uсвар /0,85/0,85

Pполн= 128А*25,12В/0,85/0,85=4450ВА=4,45кВа

Продавец вводит в заблуждение. Даже если предлагаемый аппарат и потянет электрод 3,2 мм током 128А, ему нужен для этого источник минимум 4,45кВА. Подключение к розетке 16А в случае продолжительной работы может вызвать перегрев самой розетки или проводки. Хотя, скорее всего, выбьет пробки.

С минимальным уровнем энергопотребления понятно. А можно ли рассчитать максимальный уровень мощности источника, который может потребоваться аппарату?

Увы, нет. Все приведенные выше формулы позволяют произвести расчеты для оптимального режима сварки, при котором длина дуги приблизительно равна диаметру электрода. Формулы для расчета сварочного напряжения в зависимости от длины дуги тоже существуют. Но вот предсказать поведение аппарата при растягивании дуги только на взгляд нельзя.

На большинстве современных сварочных инверторов растянуть дугу сильно длиннее диаметра электрода не удастся. Компоненты аппарата рассчитаны по мощности впритык.

Хороший аппарат (почти всегда со штыковой вольт-амперной характеристикой) иногда небольшой запас по мощности имеет. При растягивании дуги потребляемая мощность такого аппарата начинает расти. Чтобы не перегружать источник питания, такие аппараты оборудованы функцией ограничения потребляемой мощности. Как только входной ток превышает определенный уровень, срабатывает схема ограничения, и сварочный ток на выходе сбрасывается.

Редко, но попадаются представители китайской промышленности, обладающие значительным запасом по мощности и не оборудованные ограничителем мощности. В частности, автор испытывал аппарат на номинальный ток 200А, который удерживал растягиваемую сварочную дугу вплоть до потребляемой мощности 13кВА (вместо расчетных 7,75кВА). Поэтому при работе от генератора или других источников, где перегрузка может вызвать повреждение источника или другие нежелательные последствия, аппарат сначала нужно проверить на способность ограничивать потребляемую мощность. На веру не стоит воспринимать ни подозрительно низкие показатели энергопотребления, ни даже вполне высокие.

ХОРОШО, ЧТО «.. ВАРИТ ОТ 100В!». НО НАСКОЛЬКО ХОРОШО?

Занижение нижнего порога напряжения источника питания распространено не столь широко, как завышение номинального тока. Этот параметр очевиден для любого потребителя, и его легко проверить. Скорее, имеет место умолчание второй части правды: какой номинальный ток аппарат выдает при пониженном входном напряжении.

Проблема пониженного напряжения, к сожалению, в нашей огромной стране распространена очень широко – производственные и распределительные мощности не успевают за ростом энергопотребления, особенно индивидуального. Первый признак перегрузки – напряжение пониженного уровня: если с источника электропитания отбирать больше зарядов, чем он способен воспроизводить, плотность зарядов на источнике снижается, напряжение падает.

При уровне входного напряжения ниже расчетного, снижается потребляемая, а с ней и выходная мощность сварочного аппарата. Соответственно, существенно снижается его номинальный ток.

Существует 2 принципиальных пути инженерного решения проблемы пониженного напряжения источника питания. Первый: изменение схемы и параметров штатных компонентов аппарата. В первую очередь, коэффициента трансформации высокочастотного трансформатора.

Второй способ – добавление блока корректировки входного питания. Наибольшее распространение получила установка т.н. блоков PFC (Power Factor Correction – в буквальном переводе «корректировки фактора мощности»).

Оба способа требуют дополнительных затрат, особенно установка на входе блока PFC, стоимость которого может составлять более половины сварочного инвертора на 160 ампер без такого блока. Поэтому на аппаратах с номинальным током менее 160 ампер блоки PFC устанавливаются редко. Зато использование блоков корректировки входного питания позволяет работать от более низкого напряжения, чем обычно позволяет добиться изменение параметров штатных узлов.

Если Вы приобретаете аппарат, который планируете эксплуатировать в условиях заведомо пониженного напряжения, недостаточно сравнить уровень ожидаемого напряжения питания с заявленным минимальным порогом напряжения питания аппарата. Нужно разобраться, какой ток будет при вашем входном напряжении выдавать аппарат. Иначе может получиться, что аппарат от обещанного пониженного уровня работает, вот только сварочный ток выдает бесполезно малый.

ПВ, ОН ЖЕ ПН ИЛИ РАБОЧИЙ ЦИКЛ – ВСЕ СОГЛАСНО СТАНДАРТОВ. РАЗНЫХ СТАНДАРТОВ.

Сварочный аппарат работает с очень высокими токами, вызывающими нагрев силовых элементов. Поэтому одна из главных задач разработчиков сварочного аппарата – обеспечение эффективного охлаждения. Силовые транзисторы размещаются на объемных алюминиевых «постаментах» - радиаторах, имеющих ребристую поверхность, обеспечивающую максимально возможную площадь отдачи тепла. Мощный вентилятор (иногда 2 или 3 шт) обеспечивает непрерывный обдув с целью охлаждения, Несмотря на это, практически в любом аппарате при работе на токах выше определенного происходит перегрев, срабатывает термическая защита и аппарат на время отключается. Вентилятор продолжает дуть, компоненты аппарата, включая защиту, охлаждаются и снова готовы к работе. Это не аварийная ситуация, а нормальный рабочий режим аппарата.

Отношение времени, которое аппарат в течение контрольного периода выдает заданный ток, к этому самому контрольному периоду, называется рабочим циклом аппарата или, иначе, полезным временем (ПВ). Еще иногда – продолжительностью нагрузки (ПН).

ПВ указывается в %. Обычно указывается сварочный ток, на котором аппарат имеет данный показатель ПВ. Например, «120А-90%» означает, что при работе током 120А данный аппарат может выдавать ток 90% времени, и только 10% остывать. Естественно, чем ближе ток к номиналу аппарата, тем быстрее аппарат греется. Т.е. тем ниже показатель ПВ. Если ПВ указан без упоминания силы тока, значит, данный ПВ соответствует режиму номинального тока аппарата. Так показатель ПВ «30%» для аппарата с диапазоном сварочного тока 10-160А означает, что при рабочем токе 160А данный аппарат будет варить 30% времени, а 70% остывать.

Вроде бы все понятно. Но… Существуют различные методики измерения ПВ. И в отличие от единых для всего мира стандартов соответствия сварочного тока и сварочного напряжения дуги, методики измерения ПВ отличаются принципиально. Один и тот же аппарат по разным методикам получит совершенно разный процент ПВ!

Знакомьтесь: самые распространенные методики измерения ПВ сварочного аппарата – европейская, китайская и советская.

Европейская. Подразумеваются условия испытаний, описанные в европейском стандарте EN60974-1. При температуре окружающей среды 40С аппарат включают на заданный сварочный ток и засекают, сколько он непрерывно проработает до первого отключения. Полученный результат относят к 10-минутному отрезку времени. Если за эти 10 минут термозащита так и не сработала (и аппарат при этом не сгорел), значит, рабочий цикл аппарата на этом токе равен 100%.

Методика фирмы Telwin. Ее же в наши дни можно с полным правом назвать китайской. Итальянский концерн Telwin оказал колоссальное влияние на развитие китайских производителей. Его аппараты MMA, MIG-MAG и контактной сварки были прародителями значительной части китайской продукции. И еще сегодня в Поднебесной на неисчислимых производственных линиях можно отыскать братиков-близнецов аппаратов TELWIN. Кроме схем аппаратов, в Китае по достоинству оценили и предложенную итальянским производителем методику измерения ПВ аппаратов. При температуре 20С аппарат не просто нагружают сварочным током, но жгут реальные электроды. При этом учитывается не непрерывное время работы до первого отключения, а суммарное рабочее время сварки за 10 минут. Естественно, показатель ПВ по методике TELWIN получается значительно (до 2 раз) выше, чем при следовании методике EN60974-1. Сама компания TELWIN при указании ПВ по своей методике уточняет это, добавляя «Telwin» после процентного показателя. Замеряющие ПВ по ее методике китайские производители таких подробностей не указывают.

Российская, она же советская. ГОСТ претерпел ряд редакций, в частности - ГОСТ Р МЭК 60974-1-2004. Условием отечественной методики является обязательное доведение аппарата до режима срабатывания защиты перед началом измерений. Т.е. сначала вводят в режим интенсивной эксплуатации, и только потом производят замеры. Для аппаратов ручной дуговой сварки отечественная методика предусматривает измерения в течение 5 минут, а не 10.

Характерно, что ГОСТ Р МЭК 60974-1-2004 в обязательном порядке относится лишь к сварочному оборудованию промышленного и профессионального назначения и – цитирую – «Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами». Вероятно, именно этим обстоятельством объясняется не только слабая распространенность отечественной методики, но и свобода трактовки показателя ПВ производителями и импортерами.

И все-таки, какой цикл работы можно считать подходящим? По оценкам специалистов, опубликованных в открытых источниках, реальный цикл работы сварщика ручной дуговой сварки не превышает 20%. Причем эти 20% времени не являются непрерывным отрезком. Более 80% времени уходит на перемещения, контроль уложенного шва, сбив шлака, замену электрода и др.  Так что даже ПВ 30%, замеренного по китайской методике, практически любому сварщику при не очень жаркой погоде будет достаточно – простаивать в ожидании охлаждения аппарата не придется. Если же данный показатель критичен, то лучше не сверять показатель ПВ аппаратов разных марок, а купить аппарат, рассчитанный на более высокий номинальный ток. У него ПВ на том же токе будет точно выше.

А пока ценники реальных и виртуальных магазинов пестрят различными впечатляющими показателями ПВ. И чинные продавцы объясняют неопытным покупателям преимущества больших циферок над маленькими.

НАПРЯЖЕНИЕ ХОЛОСТОГО ХОДА И ФУНКЦИЯ HOT START – ЗВУЧИТ КРАСИВО

Чем выше напряжение, тем легче поджечь дугу. Поэтому напряжение на кончике электрода до возгорания дуги кратно выше, чем при горящей дуге (в большинстве случаев от 1,8 до 2,5 раз). Но слишком высокое напряжение опасно для жизни и здоровья человека. Поэтому выше 80-85В напряжение холостого хода, иначе называемое напряжением без нагрузки, не делают. (В своей книге «Сварочный инвертор – это просто» В.Негуляев утверждает, что до 95В; Ф.Кобелев в своей книге «Как сделать сварочные аппараты своими руками» ссылается на ГОСТ95-77Е и его требование – не более 80В; ГОСТ 12.2.007.8-75 предусматривает предел в 80В для аппаратов переменного тока и 100В постоянного). Впрочем, автору не известны электроды для сварки черных металлов, которые для поджига требовали бы больше 60В. Одновременно автор не слышал об инверторных аппаратах, у которых заявленное напряжение холостого хода было бы ниже 63В.

Чтобы сделать процесс поджига дуги еще легче, изобрели функцию «горячего поджига дуги» - Hot Start. По своей сути она обратна функции Arc Force. Arc Force кратковременно набрасывает ток при опасности разрыва дуги. Hot Start кратковременно набрасывает ток при попытке разжечь дугу.

Как и Arc Force, Hot Start «прыгнуть выше крыши» не может. Для аппарата с номинальным током 160A Hot Start не увеличит ток до 180А. Как показывают тестирования аппаратов, у большинства аппаратов с заявленной функцией HOT START по факту она отсутствует. Вместо нее имеет место повышенный ток при замыкании электрода на метал. И чем более пологая ВАХ, тем больший ток «накидывает» заявленная, но в действительности не существующая на таком аппарате функция HOT START. Помочь разжечь дугу такой дополнительный ток вряд ли может – сварочное напряжение не выдерживается.

На практике заметить разницу напряжения холостого хода в 70 и 80 вольт «по ощущениям» сможет не каждый эксперт, не говоря о новичке. Равно как и набрасывание незначительного тока, если только электроды не дефектные и не отсыревшие, или напряжение холостого хода 60В и ниже.

ЛЮБОЙ КАПРИЗ ЗА ВАШИ ДЕНЬГИ И ЛЮБОЙ СЮРПРИЗ ВМЕСТО НИХ

Я перечислил лишь самые распространенные случаи «экономии» за счет характеристик продаваемого оборудования, встречаемые у некоторых торговых марок федерального масштаба. Еще цена может отличаться в зависимости от марки комплектующих. На характеристиках это обычно не отражается. Более того, нельзя однозначно утверждать, что из 2 аппаратов обязательно надежнее и дольше прослужит именно тот, на котором стоят более высококлассные (и дорогие) комплектующие. Хотя если взять статистику на 2 000 аппаратов, такое, скорее всего, утверждать будет можно.

Цифровые аппараты обычно стоят дороже, чем аналоговые на тот же ток. Цифровой сварочный аппарат – это аппарат с микропроцессорным управлением. Они могут общаться с пользователем посредством дисплея. Аналоговый аппарат – тоже электронный. Но обработка сигналов в нем происходит на уровне взаимного влияния электрических параметров компонентов друг на друга. Является ли цифровой аппарат гарантией более качественного сварочного процесса? Вовсе нет. Лучше купить аналоговый инвертор, выдающий заявленные характеристики, чем цифровой, вводящий в заблуждение. Хотя стремящиеся к экономии производители редко усложняют свои модели с завышенными характеристиками. Их первейшая задача – экономия. Электронный дисплей, кстати, – не признак микропроцессорного управления. Более того, амперметр можно настроить так, что он будет показывать на дисплее не тот ток, который в действительности выдает аппарат.

В Китае более 3000 заводов, выпускающих сварочные аппараты MMA. При такой конкуренции и отсутствии прямой связи с рынками, где их продукция продается, многие заводы концентрируются на самом очевидном направлении повышения конкурентоспособности – на цене. Иногда сами, иногда их толкают на это заказчики – импортеры из других стран.

Выдача менее мощных аппаратов за более мощные – самая распространенная, но не самая вопиющая форма такой «экономии». Автору доводилось лицезреть аппарат, где вентиляторы охлаждения питались от тоненькой проволочки, накрученной в виде еще одной вторичной обмотки на сердечник высокочастотного трансформатора изделия. Экономия, надо полагать, значительная. Но жить такому аппарату недолго, даже если у него превосходно функционирующая термозащита. А купившему его потребителю – мучаться. Потому что цикл работы у такого аппарата, пока он не сгорит, будет выдающийся. Как только сработает термозащита и аппарат отключится, вместе с ним отключится и вентилятор. Ждать охлаждения аппарата придется в несколько раз дольше, чем при наличии полноценного блока питания вентилятора.

СОВЕТ АВТОРА

Мы живем в век товарного изобилия. Чем дальше, тем выбор больше, а свободного времени, чтобы в нем разбираться, меньше. Рекомендую Вам выбирать тех профессионалов, которым доверяете, и пользоваться их услугами.

Конечно, если разница между товарами непонятна, почему бы не выбрать подешевле? Но Вы наверняка стремитесь попасть к конкретному зубному врачу или автомеханику, которых знаете давно и убедились в их компетенции и порядочности. Такой подход разумен и в отношении подбора оборудования, в котором у Вас нет времени разбираться. Доверьте эту работу достойному магазину и торговым маркам производителей, которые этого заслуживают.

Обман является обманом, если его осознает и признает таковым обманутый. Покупатель, которого убедили в магазине, что для сварки электродом 3,2 мм ему «как раз подойдет» аппарат на сварочный ток 200 ампер, который, к тому же, предлагается приблизительно в одну цену с 160-амперными аппаратами конкурентов, может быть вполне доволен и счастлив. Но часто покупателю все же предлагают переплатить за характеристики, которыми предлагаемый аппарат не обладает.

Как бы там ни было, выбор всегда за покупателем.

КРАТКАЯ ИНСТРУКЦИЯ ПО ПОДБОРУ СВАРОЧНОГО ИНВЕРТОРА

А. Подбор аппарата по мощности.

1. Определить тип работ – тип свариваемого черного металла, его толщина, объем работ.

2. Исходя из предыдущего пункта, выбрать расходник – электроды. Назначения по типам стали указаны на упаковке. Для бытовых работ в большинстве случаев подходят самые распространенные - АНО-21 и МР3. Для профессиональных задач – УОНИ. Диаметр выбирается по толщине свариваемого металла. Упрощенно: 1 мм свариваемого металла = 1 мм диаметра электрода.

3. Подбор аппарата по току. На 1 мм диаметра электрода – 40-50А сварочного тока. Получается, для сварки электродом 3,2 мм при нормальном (не пониженном) напряжении в сети питания нужен аппарат на ток 128-160А.

Б. Подбор аппарата по источнику питания

4. Важнейшими характеристиками источника электропитания, влияющими на подбор сварочного аппарата являются уровень напряжения и мощность источника электропитания.

5. Исходя из уровня напряжения, подобрать аппарат. Большинство аппаратов заявляют требование к источнику напряжения не ниже 185 вольт. Но даже те, которые заявлены для работы от пониженного напряжения, выдают при пониженном напряжении более низкий максимальный сварочный ток. Т.е. снижение входного напряжения приводит к уменьшению диапазона рабочего тока. Если планируете работать он пониженного напряжения, нужно знать, какой номинальный сварочный ток выдает конкретный аппарат при конкретном пониженном напряжении. Если источник имеет пониженное напряжение, но высокую мощность, лучше всего взять значительно более мощный аппарат.

6. Определить минимально требуемую мощность источника питания для работы на определенном токе можно по формуле:

P=Iсв*(20+0,04* Iсв)/*0,85/0,85

Однако помните, что эта мощность может оказаться выше при растягивании дуги. Особенно это важно помнить при работе от генератора. Резкое повышение уровня потребляемой мощности может вывести генератор из строя.

Сварочные аппараты можно подключать к традиционным генераторам достаточной мощности. Большинство инверторных генераторов, даже достаточной мощности, не рассчитаны на работу со сварочными инверторами. Так как в инверторных генераторах для увеличения стартовой мощности используются конденсаторные блоки, не переносящие сколько-нибудь длительную продолжительную нагрузку.

Обычная бытовая 16-амперная розетка 220В рассчитана на продолжительное подключение мощности не более 3,5кВА. А значит, может выдержать сварку током не выше:

3500ВА= Iсв*(20+0,04* Iсв)/*0,85/0,85, откуда = Iсв=104А

Поэтому для сварки электродом 3,2 мм и толще, подключать аппарат нужно либо к силовой розетке, в том числе на генераторе, либо напрямую к электрощитку. При подключении к силовой розетке (обычно на 32А) вилка на 16А с аппарата демонтируется. На ее место ставится силовая вилка.

7. Подбор аппарата по интенсивности работы

ПВ (оно же ПН) в 30% даже по методике компании Telwin для непрофессионального сварщика достаточно. Если же производительность является ключевым требованием, лучше не сравнивать показатели ПВ, которые замерены по разным методикам и потому вводят в заблуждение, а выбрать аппарат большей мощности, т.е. с большим номинальным током. У него ПВ на том же токе будет точно выше, чем у однотипного меньшей мощности.

8. Дополнительные функции

Чем больше дополнительных функций, тем на начальном этапе лучше.

Функция против залипания электрода Anti-Stick. Автоматически определяет режим короткого замыкания (т.е когда электрод «прилип» к свариваемому металлу) и отслеживает его продолжительность. Если в течение контрольного времени (долей секунды) режим не меняется, сбрасывает ток, «отпуская» электрод. Очень полезная функция для начинающих сварщиков. На отдельных дорогих аппаратах можно регулировать контрольное время срабатывания Anti-Stick. К настоящему моменту наличие данной функции на сварочном инверторе является почти стандартом индустрии. Однако на некоторых дешевых аппаратах неизвестных производителей может не срабатывать или даже отсутствовать вовсе. Визуально определить наличие или отсутствие функции нельзя.

Функция форсирования дуги Arc-Force.

Облегчает процесс сварки неопытному сварщику, у которого дергается рука. На предельном токе в большинстве аппаратов не действует. Фактически присутствует только на аппаратах, где на панели есть отдельная ручка регулирования силы набрасываемого тока. «Автоматическая» функция Arc-Force в большинстве случаев – обман, при котором за «набрасываемый ток» выдается участок вольт-амперной характеристики вне рабочего диапазона сварочного тока, где аппарат не может обеспечить достаточное для нормальной работы сварочное напряжение. Удержать дугу такое увеличение тока никак не может.

Функция горячего поджига Hot-Start.

Облегчает разжигание сварочной дуги набрасыванием тока в момент поджига. При напряжении холостого хода свыше 65В и нормальных электродах не требуется. По факту в большинстве аппаратов, где заявлена, отсутствует. Признаком наличия является отдельная ручка, позволяющая регулировать силу набрасываемого тока. Даже в тех аппаратах, где действительно есть, на предельном сварочном токе не действует. Аналогично функции Arc-Force, за наличие функции Hot-Start часто выдают увеличивающийся при коротком замыкании ток, относящийся к участку вольт-амперной характеристики вне рабочего диапазона сварочного тока. У аппаратов с полого падающей ВАХ ток короткого замыкания может существенно превышать номинальный сварочный ток. Но удержать дугу после чиркания электродом такая «автоматическая функция»  не поможет – сварочное напряжение будет ниже положенного.

9. Комплектация. Что обычно входит в базовую комплектацию бытового сварочного инвертора?

* Провода электрододержателя и клеммы массы (а вот в комплектацию профессиональных аппаратов они обычно не входят).

* Маска-щиток, она же щиток сварщика. Маской это назвать нельзя. Это простенький светофильтр, годящийся разве что на проверку аппарата разовым поджигом дуги. Для нормальной работы нужна маска с автоматическим затемнением, т.н. «Хамелеон». Иногда такая маска идет в одном комплекте с аппаратом. Но помните, что маски сварщика профессионального уровня, обеспечивающие максимальную защиту глаз, никогда не кладут в комплекты. И в продаже отдельно они далеко не самые дешевые.

* Щетка-молоточек. Простой, но очень полезный аксессуар, востребованный в работе. Если его в комплекте нет, нужно приобрести.

* Ремень для переноски. Актуальный аксессуар для тех, кому требуется перемещаться с аппаратом по стройке и другим обширным участкам работ, в т.ч. вверх-вниз по лестницам.

* Пластиковый кейс. Не только удобен для хранения и перевозки, но и защищает аппарат от пыли, к которой инверторная техника весьма чувствительна.

Общая тенденция: чем аппарат профессиональнее, тем проще комплектация.

10. Работа на морозе. Отдельные электронные компоненты управления не выносят отрицательных температур. Их аналоги с возможностью функционирования стоят несколько дороже. Поэтому большинство инверторных аппаратов в стандартной комплектации могут работать только от 0 градусов и выше. Если такой аппарат вынести из тепла и активно эксплуатировать, не давая ему остыть, работать он будет. А вот при промерзании просто не включится. Поэтому если планируется эксплуатация при постоянной отрицательной температуре, аппарат нужно выбрать с соответствующим температурным диапазоном.

Напряжение сварочного аппарата

Напряжение сварочного аппарата

В зависимости от используемого для сварки типа тока, различают сварочные аппараты постоянного и переменного тока. Сварочные аппараты с использованием малых постоянных токов применяют при сварке тонколистового металла, в частности, кровельной и автомобильной стали. Сварочная дуга в этом случае более устойчива и при этом сварка может происходить как на прямой, так и на обратной полярности, подаваемого постоянного напряжения.

На постоянном токе можно варить электродной проволокой без обмазки и электродами, которые предназначены для сваривания металлов при постоянном или переменном токе. Для придания горения дуги на малых токах желательно иметь на сварочной обмотке повышенное напряжение холостого хода Uхх до 70. 75 В.
Для выпрямления переменного тока, как правило, используют мостовые выпрямители на мощных диодах с радиаторами охлаждения (Рис. 1).

Для сглаживания пульсаций напряжения один из выводов СА подсоединяют к держателю электродов через Т-образный фильтр, состоящего из дросселя L1 и конденсатора С1. Дроссель L1 представляет собой катушку из 50. 70 витков медной шины с отводом от середины сечением S=50 мм2 намотанную на сердечнике, например, от понижающего трансформатора ОСО-12, или более мощного. Чем больше сечение железа сглаживающего дросселя, тем менее вероятность того, что его магнитная система войдет в насыщение. При вхождении магнитной системы в насыщение при больших токах (например при резке) индуктивность дросселя скачкообразно уменьшается и соответственно сглаживание тока происходить не будет. Дуга при этом будет гореть неустойчиво. Конденсатор С1 представляет собой батарею конденсаторов типа МБМ, МБГ или им подобных емкостью 350-400 мкФ на напряжение не ниже 200 В
Для выпрямления и плавного регулирования сварочного тока используют схемы на мощных управляемых тиристорах, которые позволяют изменять напряжение от 0,1хх до 0,9Uхх. Помимо сварки эти регуляторы могут быть использованы для зарядки аккумуляторных батарей, питания электронагревательных элементов и других целей.
В сварочных аппаратах переменного тока используют электроды диаметром более 2 мм, что позволяет сваривать изделия толщиной более 1,5 мм. В процессе сварки ток достигает десятки ампер и дуга горит достаточно устойчиво. В таких сварочных аппаратах используют специальные электроды, которые предназначены только для сварки на переменном токе..
Для нормальной работы сварочного аппарата необходимо выполнить ряд условий. Величина выходного напряжения должна быть достаточной для надежного зажигания дуги. Для любительского сварочного аппарата Uхх=60. 65В. Для безопасности проведения работ более высокое выходное напряжение холостого хода не рекомендуется, у промышленных сварочных аппаратов для сравнения Uхх может составлять 70..75 В..

Величина напряжения сварки Iсв должна обеспечивать устойчивое горение дуги, в зависимости от диаметра электрода. Величина напряжения сварки Uсв может составлять 18. 24 В.

Номинальный сварочный ток должен составлять:
Iсв =KK1*dэ , где
Iсв – величина сварочного тока, А,
K1=30. 40 – коэффициент, зависящий от типа и размера электрода dэ, мм.

Ток короткого замыкания не должен превышать номинальный сварочный ток более чем на 30. 35%.
Замечено, что устойчивое горение дуги возможно в том случае, если сварочный аппарат имеет падающую внешнюю характеристику, которая определяет зависимость между силой тока и напряжением в сварочной цепи. (рис.2)

1 – семейство характеристик для различных диапазонов сварки,
U∆uIсв2, U∆Iсв3, U∆Iсв4 – диапазоны токов сварки для электродов диаметров 2, 3 и 4 мм соответственно,
U uхх – напряжение холостого хода СА,
I uкз – ток короткого замыкания
∆uUсв – диапазон напряжений сварки (18. 24 В)

В домашних условиях, как показывает практика, собрать универсальный сварочный аппарат на токи то 15. 20 до 150. 180 А достаточно сложно. В связи с этим, конструируя сварочный аппарат, не следует стремится к полному перекрытию диапазона сварочных токов. Целесообразно на первом этапе собрать сварочный аппарат для работы с электродами диаметром 2. 4 мм, а на втором этапе, в случае необходимости работы на малых токах сварки, дополнить его отдельным выпрямительным устройством с плавным регулированием сварочного тока.
Анализ конструкций любительских сварочных аппаратов в домашних условиях позволяет сформулировать ряд требований, которые должны быть выполнены при их изготовлении:
Небольшие габариты и вес
Питание от сети 220 В
Длительность работы должна составлять не менее 5. 7 электродов dэ=3. 4 мм

Вес и габариты аппарата напрямую зависят от мощности аппарата и могут быть снижены, благодаря уменьшению его мощности. Продолжительность работы сварочного аппарата зависит от материала сердечника и теплостойкости изоляции обмоточных проводов. Для увеличения времени сварочных работ необходимо использовать для сердечника сталь с высокой магнитной проницаемостью.

Выбор типа сердечника

Для изготовления сварочных аппаратов используют в основном магнитопроводы стержневого типа, поскольку в исполнении они более технологичны. Сердечник сварочного аппарата можно набрать из пластин электротехнической стали любой конфигурации толщиной 0,35. 0,55 мм и стянуть шпильками, изолированными от сердечника (Рис. 3).

Рис.3 Магнитопровод стержневого типа:

а) – пластины Г – образной формы,
б) – пластины П – образной формы,
в) – пластины из полос трансформаторной стали,
S=a*b – площади поперечного сечения сердечника (ярма), см
c, d – размеры окна, см

При подборе сердечника необходимо учитывать размеры “окна”, чтобы поместились обмотки сварочного аппарата, и площадь поперечного сердечника (ярма) S=a*b, см2.

Как показывает практика, не следует выбирать минимальные значения S=25..35 см2, поскольку сварочный аппарат не будет иметь требуемый запас мощности и будет трудно получить качественную сварку. А отсюда, как следствие, возможность перегрева аппарата после непродолжительной работы. Чтобы этого не было, сечение сердечника сварочного аппарата должно составлять S=45..55 см2. Хотя при этом сварочный аппарат будет несколько тяжелее, но будет работать надежно!

Следует заметить, что любительские сварочные аппараты на сердечниках тороидального типа имеют электротехнические характеристики в 4. 5 раз выше, чем у стержневого, а отсюда и небольшие электропотери. Изготовить сварочный аппарат с использованием сердечника тороидального типа сложнее, чем с сердечником стержневого типа. Это связано, в основном, с размещением обмоток на торе и сложностью самой намотки. Однако, при правильном подходе они дают хорошие результаты. Сердечники изготавливают из ленточного трансформаторного железа, свернутого в рулон в форме тора.

Рис. 4 Магнитопровод тороидального типа:

1 – сердечник автотрансформатора до перемотки,
2- сердечник после перемотки.

Для увеличения внутреннего диаметра тора (“окна”) с внутренней стороны отматывают часть стальной ленты и наматывают на внешнюю сторону сердечника (Рис. 4). После перемотки тора эффективное сечение магнитопровода уменьшиться, поэтому частично придется подмотать тор железом с другого автотрансформатора до тех пор, пока сечение S не будет равно как минимум 55 см2.
Электромагнитные параметры такого железа чаще всего неизвестны, поэтому их с достаточной точностью можно определить экспериментально.

Выбор провода обмоток.

Для первичных (сетевых) обмоток сварочного аппарата лучше использовать специальный термостойкий медный обмоточный провод в хлопчатобумажной или стеклотканевой изоляции. Удовлетворительной теплостойкостью обладают также провода в резиновой или резинотканевой изоляции. Не рекомендуется использовать для работы при повышенной температуре провода в полихлорвиниловой изоляции (ПХВ) изоляции из-за возможного её плавления, вытекания из обмоток и короткого замыкания витков. Поэтому полихлорвиниловую изоляцию с проводов необходимо либо снять и обмотать провода по всей длине хлопчатобумажной изоляционной лентой, либо вообще не снимать, а обмотать провод поверх изоляции.

При подборе сечения обмоточных проводов с учетом периодической работы сварочного аппарата допускается плотность тока 5 А/мм2. Мощность вторичной обмотки можно рассчитать по формуле P2=Iсв*Uсв. Если сварка ведется электродом dэ=4 мм, при токе 130. 160 А, то мощность вторичной обмотки составит: Р2=160*24=3,5. 4 кВт, а мощность первичной обмотки с учетом потерь составит порядка 5. 5,5 кВт. Исходя из этого, максимальный ток в первичной обмотке может достигать 25 А. Следовательно, площадь сечения провода первичной обмотки S1 должна быть не менее 5..6 мм2.

На практике площадь сечения провода желательно взять несколько больше, 6. 7 мм2. Для намотки берется прямоугольная шина или медный обмоточный провод диаметром 2,6. 3 мм без учета изоляции. Площадь сечения S намоточного провода в мм2 вычисляют по формуле: S=(3,14*D2)/4 или S=3,14*R2, D – диаметр голого медного провода,измеренный в мм. При отсутствии провода нужного диаметра, намотку можно вести в два провода подходящего сечения. При использовании алюминиевого провода его сечение необходимо увеличить в 1,6..1,7 раза.
Число витков первичной обмотки W1 определяется из формулы:

W1=(k2*S)/U1, где
k2 – постоянный коэффициент,
S- площадь сечения ярма в см2

При W1=240 витков делают отводы от 165, 190 и 215 витков, т.е. через каждые 25 витков. Большее количество отводов сетевой обмотки, как показывает практика, нецелесообразно.

Это связано с тем, что за счет уменьшения числа витков первичной обмотки увеличивается как мощность сварочного аппарата, так и Uхх, что приводит к повышению напряжения горения дуги и ухудшению качества сварки. Изменением только числа витков первичной обмотки добиться перекрытия диапазона сварочных токов без ухудшения качества сварки не удается. В этом случае необходимо предусмотреть переключение витков вторичной (сварочной) обмотки W2.

Вторичная обмотка W2 должна содержать 65. 70 витков медной изолированной шины сечением не менее 25 мм2 (лучше сечением 35 мм2). Для намотки вторичной обмотки подходит также гибкий многожильный провод, например, сварочный, и трехфазный силовой многожильный кабель. Главное, чтобы сечение силовой обмотки не было меньше требуемого, а изоляция провода была теплостойкой и надежной. При недостаточном сечении провода возможна намотка в два и даже в три провода. При использовании алюминиевого провода его сечение необходимо увеличить в 1,6. 1,7 раза. Выводы сварочной обмотки обычно заводят через медные наконечники под клеммные болты диаметром 8. 10 мм (Рис. 5).

О собенности намотки обмоток.

Существуют следующие правила намотки обмоток сварочного аппарата:
Намотка должна производится по изолированному ярму и всегда в одном направлении (например, по часовой стрелке).
Каждый слой обмотки изолируют слоем хлопчатобумажной изоляции (стеклоткани, электрокартона, кальки), желательно с пропиткой бакелитовым лаком.
Выводы обмоток залуживают, маркируют, закрепляют хлопчатобумажной тесьмой, а на выводы сетевой обмотки дополнительно надевают хлопчатобумажный кембрик.
При некачественной изоляции провода, намотку можно производить в два провода, один из которых хлопчатобумажный шнур или хлопчатобумажная нить для рыболовства. После намотки одного слоя обмотку с хлопчатобумажной нитью фиксируют клеем (или лаком) и только после его высыхания наматывают следующий ряд.

Сетевую обмотку на магнитопроводе стержневого типа можно расположить двумя основными способами. Первый способ позволяет получить более “жесткий” режим сварки. Сетевая обмотка при этом состоит из двух одинаковых обмоток W1, W2, расположенных на разных сторонах сердечника, соединенных последовательно и имеющих одинаковое сечение проводов. Для регулировки выходного тока на каждой из обмоток делают отводы, которые попарно замыкаются (Рис. 6 а, б)

Рис. 6. Способы намотки обмоток СА на сердечнике стержневого типа:

а) – сетевая обмотка на двух сторонах сердечника,
б) – соответствующая ей вторичная (сварочная) обмотка, включенная встречно- параллельно,
в) – сетевая обмотка на одной стороне сердечника,
г) – соответствующая ей вторичная обмотка, включенная последовательно

Второй способ намотки первичной (сетевой) обмотки представляет намотку провода на одной из сторон сердечника (рис. 6 в, г). В этом случае сварочный аппарат имеет крутопадающую характеристику, варит “мягко”, длина дуги меньше влияет на величину сварочного тока, а следовательно, и на качество сварки.

После намотки первичной обмотки сварочного аппарата необходимо проверить на наличие короткозамкнутых витков и правильность выбранного числа витков. Сварочный трансформатор включают в сеть через плавкий предохранитель (4. 6 А) и если есть амперметр переменного тока. Если предохранитель сгорает или сильно греется – это явный признак короткозамкнутого витка. В этом случае первичную обмотку необходимо перемотать, обратив особое внимание на качество изоляции.

Если сварочный аппарат сильно гудит, а потребляемый ток превышает 2. 3 А, то это означает, что число витков первичной обмотки занижено и необходимо подмотать еще некоторое количество витков. Исправный сварочный аппарат должен потреблять ток на холостом ходу не более 1..1,5 А, не греться и сильно не гудеть.

Вторичную обмотку сварочного аппарата всегда наматывают на двух сторонах сердечника. По первому способу намотки вторичная обмотка состоит из двух одинаковых половин, включенных для повышения устойчивости дуги встречно-параллельно (Рис. 6 б). В этом случае сечение провода можно взять несколько меньше, то есть 15..20 мм2. При намотке вторичной обмотки по второму способу, вначале на свободной от обмоток стороне сердечника наматывается 60. 65% от общего числа ее витков.

Эта обмотка служит, в основном, для поджога дуги, а во время сварки, за счет резкого увеличения рассеивания магнитного потока, напряжение на ней падает на 80. 90%. Остальное количество витков вторичной обмотки в виде дополнительной сварочной обмотки W2 наматывается поверх первичной. Являясь силовой, она поддерживает в требуемых пределах напряжение сварки, а следовательно, и сварочный ток. Напряжение на ней падает в режиме сварки на 20. 25% относительно напряжения холостого хода.

Намотка обмоток сварочного аппарата на сердечнике тороидального типа можно также произвести несколькими способами (Рис. 7)

Переключение обмоток в сварочных аппаратах проще сделать с помощью медных наконечников и клемм. Медные наконечники в домашних условиях можно изготовить из медных трубок подходящего диаметра длиной 25. 30 мм, закрепив в них провода опрессовкой или пайкой. При сварке в различных условиях (сильная или слаботочная сеть, длинный или короткий подводящий кабель, его сечение и т.д.) переключением обмоток настраивают сварочный аппарат на оптимальный режим сварки, и далее переключатель можно установить в нейтральное положение.

Настройка сварочного аппарата.

Изготовив сварочный аппарат, домашний электрик должен произвести его настройку и проверку качества сварки электродами различного диаметра. Процесс настройки заключается в следующем. Для измерения сварочного тока и напряжения нужны: вольтметр переменного тока на 70. 80 В и амперметр переменного тока на 180. 200 А. Схема подключения измерительных приборов показана на (Рис. 8).

Рис. 8 Принципиальная схема подключения измерительных приборов при настройке сварочного аппарата
При сварке различными электродами снимают значения тока сварки – Iсв и напряжения сварки Uсв, которые должны находится в требуемых пределах. Если сварочный ток мал, что бывает чаще всего (электрод липнет, дуга неустойчивая), то в этом случае переключением первичной и вторичной обмоток устанавливают требуемые значения, или перераспределяют количество витков вторичной обмотки (без их увеличения) в сторону увеличения числа витков, намотанных поверх сетевой обмотки.

После сварки необходимо проконтролировать качество сварки: глубину провара и толщину наплавленного слоя металла. Для этой цели разламывают или распиливают кромки свариваемых изделий. По результатам измерений желательно составить таблицу. Анализируя полученные данные, выбирают оптимальные режимы сварки для электродов различного диаметра, помня о том, что при сварке электродами, например, диаметром 3 мм, электродами диаметром 2 мм можно резать, т.к. ток резки больше сварочного на 30. 25%.

Технологические рекомендации и меры безопасности.

Подключение сварочного аппарата к сети должно производится проводом сечением 6. 7 мм через автомат на ток 25. 50 А, например АП-50.

Диаметр электрода, в зависимости от толщины свариваемого металла, можно выбрать, исходя из следующего соотношения: dэ=(1. 1,5)*В, где В – толщина свариваемого металла, мм. Длина дуги выбирается в зависимости от диаметра электрода и в среднем равна (0,5. 1,1)dэ. Рекомендуется выполнять сварку короткой дугой 2. 3 мм, напряжение которой равно 18. 24 В. Увеличение длины дуги приводит к нарушению стабильности ее горения, повышению потерь на угар и разбрызгивание, снижению глубины проплавления основного металла. Чем длиннее дуга, тем выше напряжение сварки. Скорость сварки выбирает сварщик в зависимости от марки и толщины металла.

При сварке на прямой полярности плюс (анод) подсоединяют к детали и минус (катод) – к электроду. Если необходимо, чтобы на детали выделялось меньшее количество тепла, например, при сварке тонколистовых конструкций, то применяют сварку на обратной полярности. В этом случае минус (катод) присоединяют к свариваемой детали, а плюс (анод) – к электроду. При этом не только обеспечивается меньший нагрев свариваемой детали, но и ускоряется процесс расплавления электродного металла за счет более высокой температуры анодной зоны и большего подвода тепла.

Сварочные провода присоединяют к сварочному аппарату через медные наконечники под клеммные болты с наружной стороны корпуса сварочного аппарата. Плохие контактные соединения снижают мощностные характеристики сварочного аппарата, ухудшают качество сварки и могут вызвать их перегрев и даже возгорание проводов.

При небольшой длине сварочных проводов (4..6 м) площадь их сечения должна быть не менее 25 мм2.

Во время проведения сварочных работ необходимо соблюдать правила пожарной безопасности, а при настройке аппарата и электробезопасности – во время проведения измерений электроприборами. Сварку следует вести обязательно в специальной маске с защитным стеклом марки С5 (на токи до 150. 160 А) и рукавицах. Все переключения в сварочном аппарате обязательно нужно делать только после отключения сварочного аппарата от сети.

Переносной сварочный аппарат на основе “Латра”.

Сварочный аппарат работает от сети переменного тока напряжением 220 В. Особенностью конструкции аппарата является использование необычной форма магнитопровода, благодаря которой вес всего устройства составляет всего 9 кг, а габариты 125х150 мм (Рис. 9).
Для магнитопровода трансформатора используется ленточное трансформаторное железо, свернутое в рулон в форме тора. Как известно, в традиционных конструкциях трансформаторов магнитопровод набирается из Ш-образных пластин. Электротехнические характеристики сварочного аппарата, благодаря использованию сердечника трансформатора в виде тора, в 5 раз выше, чем у аппаратов с Ш-образными пластинами, а потери минимальные.

Для сердечника трансформатора можно использовать готовый «ЛАТР» типа М2 .

Примечание.Все латры имеют шестивыводную колодку и напряжение: на входе 0-127-220, и на выходе 0- 150 – 250. Есть два вида: большие и маленькие, и называются ЛАТР 1М и 2М. Кто из них какой я не помню. Но, для сварки нужны именно большой ЛАТР с перемотанным железом или, если они исправные, то наматывают шиной вторичные обмотки и после этого первичные обмотки соединяют параллельно, а вторички последовательно. При этом нужно учитывать совпадение направлений токов во вторичной обмотке. Тогда получается что-то похожее на сварочный аппарат, правда варит, как и все тороидальные, немного жестковато.

Можно использовать магнитопровод в виде тора от сгоревшего лабораторного трансформатора. В последнем случае, сначала снимают с «Латра» ограждение, арматуру и удаляют обгоревшую обмотку. Очищенный магнитопровод при необходимости перематывают (см. выше), изолируют электрокартоном или двумя слоями лакоткани и наматывают обмотки трансформатора. Сварочный трансформатор имеет всего две обмотки. Для намотки первичной обмотки используется кусок провода ПЭВ-2 длиной 170 м, диаметром 1,2 мм (Рис. 10)

Рис. 10 Намотка обмоток сварочного аппарата:
1 – первичная обмотка, 2 – вторичная обмотка, 3 – бухта провода, 4 – ярмо
Для удобства намотки провод предварительно наматывают на челнок в виде деревянной рейки 50х50 мм с прорезями. Однако для большего удобства можно изготовить несложное приспособление для намотки тороидальных силовых трансформаторов.

Намотав первичную обмотку, покрывают ее слоем изоляции, а после наматывают вторичную обмотку трансформатора. Вторичная обмотка содержит 45 витков и наматывается медным проводом в хлопчатобумажной или стекловидной изоляции. Внутри сердечника провод располагается виток к витку, а снаружи – с небольшим зазором, что необходимо для лучшего охлаждения. Сварочный аппарат, изготовленный по приведенной методике, способен дать ток 80. 185 А. Принципиальная электрическая схема сварочного аппарата приведена на рис. 11.

Рис. 11 Принципиальная электрическая схема сварочного аппарата.

Работа несколько упростится, если удастся приобрести работающий “Латр” на 9 А. Тогда снимают с него ограждение, токосъемный ползунок и крепежную арматуру. Далее определяют и маркируют выводы первичной обмотки на 220 В, а остальные выводы надежно изолируют и временно прижимают к магнитопроводу таким образом, чтобы их не повредить при намотке новой (вторичной) обмотки. Новая обмотка содержит столько же витков и той же марки, и того же диаметра провода, что и в рассмотренном выше варианте. Трансформатор в этом случае дает ток 70. 150 А. Изготовленный трансформатор помещают на изолированную площадку в прежний кожух, предварительно просверлив в нем отверстия для вентиляции (рис. 12)

Рис. 12 Варианты кожуха сварочного аппарата на основе “ЛАТРА”.

Выводы первичной обмотки подключаются к сети 220 В кабелем ШРПС или ВРП, при этом в этой цепи следует поставить отключающий автомат АП-25. Каждый вывод вторичной обмотки соединяют с гибким изолированным проводом ПРГ. Свободный конец одного из этих проводов крепится к держателю электрода, а свободный конец другого – к свариваемой детали. Этот же конец провода необходимо заземлять для безопасности сварщика. Регулировка тока сварочного аппарата производится включением последовательно в цепь провода держателя электрода кусков нихромовой или константановой проволоки d=3 мм и длиной 5 м, свернутых «змейкой». «Змейка» крепится к листу асбеста. Все соединения проводов и балластника производятся болтами М10. Перемещая по “змейке” точку присоединения провода, устанавливают необходимый ток. Регулировку тока можно производить с использованием электродов различного диаметра. Для сварки таким аппаратом пользуются электродами типа Э-5РАУОНИИ-13/55-2,0-УД1 dd=1. 3 мм.

При проведении сварочных работ для предотвращения ожогов необходимо применять фибровый защитный щиток, снабженный светофильтром Э-1, Э-2. Обязательным является головной убор, спецодежда и рукавицы. Сварочный аппарат следует оберегать от сырости и не допускать его перегрева. Ориентировочные режимы работы с электродом d=3 мм: для трансформаторов с током 80. 185 А – 10 электродов, а с током 70. 150 А – 3 электрода. после использования указанного количества электродов, аппарат отключают от сети минимум на 5 минут (а лучше около 20).

Сварочный аппарат из трехфазного трансформатора.

Сварочный аппарат, при отсутствии “ЛАТРА”, можно сделать и на основе трехфазного понижающего трансформатора 380/36 В, мощностью 1..2 кВт, который предназначен для питания пониженным напряжением электроинструментов или освещения (рис. 13).

Рис. 13 Общий вид сварочного аппарата и его сердечник.

Здесь подойдет даже экземпляр с одной перегоревшей обмоткой. Такой сварочный аппарат работает от сети переменного тока напряжением 220 В или 380 В и с электродами диаметром до4 мм позволяет сваривать металл толщиной 1. 20 мм.

Клеммы для выводов вторичной обмотки можно сделать из медной трубки d 10. 12 мм и длиной 30. 40 мм (рис.14).

Рис. 14 Конструкция клеммы вторичной обмотки сварочного аппарата.

С одной стороны ее следует расклепать и в получившейся пластине просверлить отверстие d 10 мм. Тщательно зачищенные провода вставляют в трубку клеммы и обжимают легкими ударами молотка. Для улучшения контакта на поверхности трубки клеммы можно сделать насечки керном. На панели, расположенной наверху трансформатора, заменяют штатные винты с гайками М6 на два винта с гайками М10. Новые винты и гайки желательно использовать медные. К ним присоединяют клеммы вторичной обмотки.

Для выводов первичной обмотки изготовляют дополнительную плату из листового текстолита толщиной 3мм (рис.15).

Рис. 15 Общий вид платки для выводов первичной обмотки сварочного аппарата.

В плате сверлят 10. 11 отверстий d=6мм и вставляют в них винты М6 с двумя гайками и шайбами. После этого плату крепят в верхней части трансформатора.

Рис. 16 Принципиальная электрическая схема соединения первичных обмоток трансформатора на напряжение: а) 220 В, б) 380 В (вторичная обмотка не указана)

При питании аппарата от сети 220 В две его крайние первичные обмотки соединяются параллельно, а среднюю обмотку присоединяют к ним последовательно (рис.16).

Держатель электродов из трубы d¾”

Наиболее простой является конструкция электродержателя, изготовленная из трубы d¾” и длиной 250 мм (рис.17).

Рис. 17. Общий вид простого держателя электродов из трубы d¾”.
– электрод
– пружина,
– труба,
– резиновый шланг,
– винт и гайка М8,
– кабель

С обеих сторон трубы на расстоянии 40 и 30 мм от ее торцов выпиливают ножовкой выемки глубиной в половину диаметра трубы (рис.18)

Рис. 18 Чертеж корпуса держателя электродов из трубыd¾”

К трубе над большой выемкой приваривают отрезок стальной проволоки d=6 мм. С противоположной стороны держателя сверлят отверстие d=8,2 мм, в которое вставляют винт М8. К винту присоединяется клемма от кабеля, идущего к сварочному аппарату, которая зажимается гайкой. Сверху на трубу надевается кусок резинового или капронового шланга с подходящим внутренним диаметром.

Держатель электродов из стальных уголков.

Удобный и простой в конструкции держатель электродов можно сделать из двух стальных уголков 25х25х4 мм (рис. 19)

Рис. 19. Конструкция держателя электродов из уголков 25х25х4 мм:

– электрод,
– корпус (из уголков № 2,5),
– соединительные болты М4,
– изолятор ручки,
– электрический кабель,
– клемма (болт М4),
– соединительный уголок,
– клавиша фиксатора,
– контактный провод,
– рычаг фиксатора,
– пружина

Берут два таких уголка длиной около 270 мм и соединяют маленькими уголками и болтами с гайками М4. В результате получается короб сечением 25х29 мм. В полученном корпусе вырезается окно для фиксатора и сверлится отверстие для установки оси фиксаторов и электродов. Фиксатор состоит из рычага и небольшой клавиши, выполненной из листа стали толщиной 4 мм. Эту деталь также можно сделать из уголка 25х25х4 мм. Для обеспечения надежного контакта фиксатора с электродом на ось фиксатора надевается надевается пружина, а рычаг соединяется с корпусом контактным проводом.

Ручку получившегося держателя покрывают изоляционным материалом, в качестве которого используется обрезок резинового шланга. Электрический кабель от сварочного аппарата присоединяется к клемме корпуса и фиксируется болтом.

Электронный регулятор тока для сварочного трансформатора.

Важной особенностью конструкции любого сварочного аппарата является возможность регулировки рабочего тока. известны такие способы регулировки тока в сварочных трансформаторах: шунтирование с помощью дросселей всевозможных типов, изменение магнитного потока за счет подвижности обмоток или магнитного шунтирования, применение магазинов активных балластных сопротивлений и реостатов. Все эти способы имеют как свои преимущества, так и недостатки. Например, недостатком последнего способа, является сложность конструкции, громоздкость сопротивлений, их сильный нагрев при работе, неудобство при переключении.

Наиболее оптимальным является способ ступенчатой регулировки тока, с помощью изменения количества витков, например, подключаясь к отводам, сделанным при намотке вторичной обмотки трансформатора. Однако, этот способ не позволяет производить регулировку тока в широких пределах, поэтому им обычно пользуются для подстройки тока. Помимо прочего, регулировка тока во вторичной цепи сварочного трансформатора связана с определенными проблемами. В этом случае, через регулирующее устройство проходят значительные токи, что является причиной увеличения ее габаритов. Для вторичной цепи практически не удается подобрать мощные стандартные переключатели, которые бы выдерживали ток величиной до 260 А.

Если сравнить токи в первичной и вторичной обмотках, то оказывается, что в цепи первичной обмотки сила тока в пять раз меньше, чем во вторичной обмотке. Это наталкивает на мысль поместить регулятор сварочного тока в первичную обмотку трансформатора, применив для этой цели тиристоры. На рис. 20 приведена схема регулятора сварочного тока на тиристорах. При предельной простоте и доступности элементной базы этот регулятор прост в управлении и не требует настройки.

Рис. 20. Принципиальная схема регулятора тока сварочного трансформатора:
VT1, VT2 -П416

VS1, VS2 – Е122-25-3

С1, С2 – 0,1 мкФ 400 В

Регулирование мощности происходит при периодическом отключении на фиксированный промежуток времени первичной обмотки сварочного трансформатора на каждом полупериоде тока. Среднее значение тока при этом уменьшается. Основные элементы регулятора (тиристоры) включены встречно и параллельно друг другу. Они поочередно открываются импульсами тока, формируемыми транзисторами VT1, VT2.

При включении регулятора в сеть оба тиристора закрыты, конденсаторы С1 и С2 начинают заряжаться через переменный резистор R7. Как только напряжение на одном из конденсаторов достигает напряжения лавинного пробоя транзистора, последний открывается, и через него течет ток разряда соединенного с ним конденсатора. Вслед за транзистором открывается и соответствующий тиристор, который подключает нагрузку к сети.

Изменением сопротивления резистора R7 можно регулировать момент включения тиристоров от начала до конца полупериода, что в свою очередь приводит к изменению общего тока в первичной обмотке сварочного трансформатора Т1. Для увеличения или уменьшения диапазона регулировки можно изменить сопротивление переменного резистора R7 в большую или меньшую сторону соответственно.

Транзисторы VT1, VT2, работающие в лавинном режиме, и резисторы R5, R6, включенные в их базовые цепи, можно заменить динисторами (рис. 21)

Рис. 21 Принципиальная схема замены транзистора с резистором на динистор, в схеме регулятора тока сварочного трансформатора.
Aноды динисторов следует соединить с крайними выводами резистора R7, а катоды подключить к резисторам R3 и R4. Если регулятор собрать на динисторах, то лучше использовать приборы типа КН102А.

В качестве VT1, VT2 хорошо зарекомендовали себя транзисторы старого образца типа П416, ГТ308, однако эти транзисторы, при желании, можно заменить современными маломощными высокочастотными транзисторами, имеющими близкие параметры. Переменный резистор типа СП-2, а постоянные резисторы типа МЛТ. Конденсаторы типа МБМ или К73-17 на рабочее напряжение не менее 400 В.

Все детали устройства с помощью навесного монтажа собираются на текстолитовой пластине толщиной 1. 1,5 мм. Устройство имеет гальваническую связь с сетью, поэтому все элементы, включая теплоотводы тиристоров, должны быть изолированы от корпуса.

Правильно собранный регулятор сварочного тока особой наладки не требует, необходимо только убедиться в стабильной работе транзисторов в лавинном режиме или, при использовании динисторов, в стабильном их включении.

Еслже вам не удалось найти подходящего магнитопровода в виде ЛАТРа или трехфазного трансформатора, то прочитайте статью о изготовлении сварочного аппарата из электродвигателя.


Как подобрать стабилизатор напряжения для сварочного аппарата

Выбор стабилизатора напряжения зависит от модели сварочного аппарата, которому может, вообще, не потребоваться дополнительный нормализатор, если напряжение сети будет соответствующим. Недорогому китайскому сварочнику по-любому не обойтись без стабильника, так как оборудование может не включиться при низком напряжении, или вовсе выдавать характеристики, далёкие от заявленных.

О стабилизаторах напряжения для сварки

Сварочный стабилизатор представляет собой электрическое устройство, используемое для стабилизации подачи тока на сварочную технику. Защищает их от повреждений вследствие сетевых скачков.

Аппарат работает по принципу трансформатора, где входной ток подаётся на первичные обмотки и выводится со вторичных. Когда происходит падение входного напряжения, активируется реактивная катушка с регулируемым индуктивным сопротивлением, или добавляется большее количество витков во вторичной обмотке – это компенсирует потери и повышает выходное напряжение. Если входное – завышенное, происходит обратное действие, и поэтому напряжение на выходе остается практически неизменным.

Существуют следующие типы стабилизаторов напряжения 220 В для сварки:

А также выделяют:

  • полуавтоматы,
  • сварочные аппараты с бензиновым либо дизельным генератором.

Выбор стабилизатора напряжения для сварочника

Постараемся в этом разделе рассмотреть самые популярные вопросы:

  1. Помогите подобрать стабилизатор напряжения для инверторной сварки?
  2. Что лучше стабилизатор для сварочника или сварочный выпрямитель?

Выбор аппарата для сварки должен производиться согласно требованиям к приобретаемому устройству под определенные потребности:

  • если имеете дело с толщиной металла тоньше 1,5 мм, предпочтение лучше отдать полуавтомату,
  • если приходится работать с высоколегированной и нержавеющей сталью, то выбирайте либо сварочный выпрямитель, либо инвертор,
  • если предстоит работать в непростых условиях производства работ (низкая температура, запылённость), то следует выбрать выпрямитель на диодах или полуавтомат,
  • с большим объемом работ прекрасно справятся сварочные инверторы,
  • стоимость.

Достижение максимально эффективного результата возможно лишь с использованием сварочного инвертора с его функциями и удобством в работе. В современных устройствах для коммутации применяют транзисторные модули IGBT, являющиеся самыми дорогими элементами аппарата и обеспечивающими компактность и небольшой вес.

Выбирая аппарат для сварки, стоит подумать и о покое соседей. Если работы по сварке много, а подача электроэнергии в основном нестабильная, то лучшим вариантом будет инвертор с его экономным энергопотреблением.

В зависимости от потребляемой мощности сварочника выбирается стабилизатор на 3, 5, 8 либо 10 кВА. Из изделий отечественного производства можно выделить инверторы марки Ресанта, Энергия, Форсаж, имеющие защиту от перегрева, нестабильности напряжения в сети, токовой перегрузки. Все они отличаются надёжностью, неприхотливостью в работе и долговечностью.


Стабилизатор напряжения для сварочного аппарата

В категории современного электрооборудования сварочные аппараты являются одними из наиболее дорогостоящих устройств. Поэтому иногда даже бывает целесообразнее арендовать такое оборудование, что позволит сэкономить немного денег и одновременно выполнить всю необходимую работу.

О типах сварочных аппаратов

При покупке или аренде сварочного оборудования внимание следует обращать на ряд важных критериев. Важнейший из них — это тип аппарата.

    Он может быть:
  1. сварочным инвертором,
  2. трансформаторным устройством переменного тока,
  3. трансформаторным аппаратом постоянного тока,
  4. полуавтоматическим сварочным устройством.

Сварочные аппараты, использующие для своей работы переменный ток, являются наиболее востребованными. Они используются для сварки с применением плавящихся электродов. Для таких устройств характерны долговечность, высокая надежность и простота конструкции.

Аппараты на постоянном токе также используется для сварки с применением плавящихся электродов. Единственное, в чем они отличаются от предыдущего типа сварочных устройств — это наличие выходного выпрямителя диодного типа, обеспечивающего образование постоянного тока из переменного. Но при этом аппарат теряет значительную часть мощности и усложняется в плане конструкции. Сварочное устройство постоянного тока значительно удобнее в использовании благодаря наличию неизменной дуги.

Полуавтоматические сварочные аппараты характеризуются хорошей производительностью, удобством в использовании и сложностью конструкции. Подобного рода устройства применяются для сварки в среде газа. Если последний не используется, тогда применяется специальная флюсовая проволока.

Наиболее удобными и современными среди всех сварочных устройств являются инверторы, отличающиеся маленьким весом, компактностью и стойкостью к значительным скачкам напряжения. При помощи сварочных инверторов сварка выполняется максимально удобно, а качество получаемого результата не вызывает никаких сомнений. Все это возможно благодаря применению различных дополнительных функций, например, стабилизирующей системы, ускоренного поджига рабочей дуги и защиты от возможных перепадов напряжения.

О стабилизаторах напряжения для сварки

Применение стабилизаторов напряжения для оборудования различного типа позволяет обеспечить корректную работу в условиях перепадов сетевого напряжения и продлить срок его службы. Кстати, если Вы ищете стабилизатор напряжения для сварочного аппарата, то важно помнить, что его нельзя ставить после работающего трансформаторного сварочника, о чем многие указывают в инструкциях по работе приборов. Однако стабилизатор может защитить Ваши приборы при перепадах напряжения, возникших в результате работы сварочного аппарата у соседей. Также его можно ставить и после инверторного сварочного аппарата.

Выбирать стабилизатор напряжения следует исходя из максимальной мощности всех приборов, которые будут одновременно работать на линии, а также произведенных замеров входного напряжения. Эти замеры лучше всего производить мультиметром в различное время суток. Таким образом можно узнать амплитуду колебания сетевого напряжения и исходя из нее правильно подобрать однофазный стабилизатор напряжения.

Также отметим, что у многих современных сварочников есть функция плавного пуска, при котором отсутствует повышенный пусковой ток. В данном случае не требуется делать 3-4-х кратный запас по мощности, как Вам могут рекомендовать некоторые продавцы стабилизаторов напряжения. Запас по мощности необходим, если на линии будут работать устройства с мощными электродвигателями, например насосы для перекачивания воды. Также принимайте во внимание, что у большинства производителей номинальная мощность указывается для входного напряжения от 190 вольт. При более существенном падении напряжения уже нельзя включать на линии бытовые приборы и оборудования с суммарной мощностью, равной номинальной мощности стабилизатора. При входном напряжении 140-150 вольт у большинства марок стабилизаторов мощность снижается примерно в 2 раза. В виде исключения приведем марки Стабвольт и Скат, у которых в конструкции используются качественные трансформаторы с достаточным количеством витков, обеспечивающие хорошую перегрузочную способность и соответствие заявленной мощности во всем диапазоне входных напряжений.

Также для комплексной защиты от перепадов напряжения целесообразна установка стабилизатора не на отдельный сварочный аппарат, а полностью на линию дома. В этом случае большинство людей останавливает свой выбор на стабилизаторах мощностью 10 киловатт. В отдельных случаях, например, при наличии мощных обогревательных устройств, мощность уже может составить 20-30 кВт.
И напоследок добавим, что если возникают какие-либо сомнения в выборе конкретной модели стабилизирующего устройства, не стесняйтесь обратиться к помощи специалиста, например сотрудника специализированного интернет-магазина или торговой точки. Это займет гораздо меньше времени, чем возможный обмен некорректно выбранного стабилизатора напряжения.
Удачи Вам и пусть скачки напряжения обходят Ваш дом стороной!


В чем разница между сваркой переменным и постоянным током? – Всё для сварки

Если вы уже работали со сваркой или хотя бы немного знакомы с ней, то, скорее всего, слышали термины “AC” и “DC”. AC и DC - это различные типы токов, которые используются в процессе сварки. Поскольку при сварке используется электрическая дуга, создающая тепло, необходимое для расплавления металла, ей необходим стабильный ток с различной полярностью, которая зависит от свариваемого материала.

Чтобы сделать качественный сварной шов, для начала нужно понять, что означают эти два тока на сварочном аппарате, а также на электродах.

Но сначала: в чем разница между сваркой переменным и постоянным током?

Сварка DC и AC относится к полярности тока, проходящего через электрод аппарата. AC означает переменный ток, а DC - постоянный. Прочность и качество сварного шва будут зависеть от полярности электрода.

Что такое полярность?

Скорее всего, вы знакомы с термином "полярность".

Электрические цепи имеют полюса - отрицательный и положительный. В цепи с постоянным током (DC) движение электронов идет в одном направлении от плюса к минусу. Применительно к сварке отрицательный полюс получает меньше тепловой нагрузки.

Переменный ток (AC), как следует из названия, меняется в направлении, в котором он идет. Половину времени он идет в одном направлении, а другую половину - в противоположном. Переменный ток меняет свою полярность примерно 120 раз в секунду при токе 60 Гц.

Прямая полярность при сварке постоянным током дает более глубокое проплавление металла. А обратная полярность отлично подходит для сварки тонколистовых заготовок за счет меньшего тепловложения.

Покрытые электроды иногда могут использовать любую полярность, в то время как некоторые будут работать только на одной.

Качественный сварной шов предполагает правильное проплавление и равномерное наплавление валика, а для этого необходимо использовать правильную полярность. При неправильной полярности вы не только получаете плохое проплавление и неравномерное образование валика, но и чрезмерное разбрызгивание и перегрев, а в некоторых случаях можно даже потерять контроль над дугой.

Электрод также может быстро сгореть.

Большинство сварочных аппаратов для дуговой сваркиимеют обозначенные клеммы или направления, чтобы сварщики точно знали, как настроить сварочный аппарат на переменный или постоянный ток. Некоторые сварочные аппараты также используют переключатели для изменения полярности, а некоторые требуют переподключение клемм кабеля.

Сварка различными токами

Различные типы сварных швов требуют разного вида токов из-за природы их возникновения и оказываемого ими воздействия.

Сварка переменным током

Сварка переменным током считается уступающей сварке постоянным током и поэтому используется редко. Сварочные аппараты переменного тока чаще всего используются только при отсутствии аппаратов постоянного тока.

Сварку переменным током чаще всего используют для соединения толстолистового металла, быстрой наплавки и TIG-сварки с высокой частотой, хотя иногда она также используется для устранения проблем, связанных со сварочной дугой. Проблемы с дугой возникают, когда она прерывает сварное соединение, которое должно свариваться при более высоких уровнях тока, что происходит в основном при работе с электродами, имеющими большой диаметр.

Сварка переменным током также может использоваться для намагниченных металлов, что невозможно при сварке постоянным током. Постоянное изменение направления тока при сварке переменным током означает, что намагниченный металл не будет влиять на электрическую дугу.

Переменный ток также лучше подходит при работе с высокими температурами. Так как он обеспечивает высокий уровень тока, что создает глубокий провар, и поэтому используется для сварки при строительстве кораблей.

Сварка переменным током хорошо подходит для ремонта оборудования, так как многие из них имеют намагниченные поля и участки, подвергшиеся ржавчине.

Однако, нестабильность направления при сварке переменным током также может быть недостатком в том, что процесс имеет меньшую производительность, чем при сварке постоянным током.

Сварка постоянным током

Сварка постоянным током, как и сварка переменным током, имеет свои преимущества, и используется в случаях, когда сварка переменным током не может обеспечить должного результата, например, вертикальная сварка, пайка одним припоем или TIG-сварка нержавеющей стали.

Сварка на постоянном токе имеет более высокую скорость осаждения, она лучше всего подходит для сварщиков, которым требуются большие размеры наплавленного слоя. Несмотря на то, что сварка переменным током обеспечивает лучшее проплавление, она имеет более низкую скорость осаждения, что может быть непригодно.

При сварке постоянным током образуется также меньше брызг, чем при сварке переменным током, что делает сварочный шов более равномерным и гладким. Постоянный ток также является более надежным, и поэтому с ним легче работать, так как электрическая дуга остается стабильной.

Сварка постоянным током часто используется для сварки тонких металлов. Оборудование, работающее с этим типом тока, также дешевле, что помогает сократить расходы.

Однако, несмотря на то, что само оборудование имеет более низкую стоимость, процесс фактического использования постоянного тока немного дороже.

Это происходит из-за того, что необходимо специальное оборудование для преобразования переменного тока на постоянный, потому что это не предусмотрено электрической сетью. Однако, поскольку постоянный ток лучше подходит для большинства видов сварочных процессов, эти затраты считаются необходимыми.

Хотя сварка постоянным током лучше для многих металлов, она не рекомендуется при работе с алюминием, так как для этого требуется выделение тепла высокой интенсивности, что невозможно при использовании постоянного тока. Кроме того, если при работе с постоянным током будет создаваться магнитное поле, то возрастет риск дугового разряда, что может быть опасно.

Какой электрод использовать?

Так как вид используемого тока влияет на полярность на электроде, надо учитывать используемый электрод.

Для сварки методом TIG чаще применяют постоянный ток прямой полярности. Иногда также используют ток обратной полярности или переменный ток. В этих случаях применяют вольфрамовые электроды с легирующими добавками для улучшения стабильности дуги.

Например, используют:

  • WP - вольфрамовые электроды для сварки на переменном токе;
  • WL-20 и WL-15 - легированные вольфрамовые электроды для сварки на постоянном и переменном токах.

Для ММА сварки в основном использую покрытые плавящиеся электроды.

В настоящее время производители выпускают электроды с четырьмя видами обмазки:

  • Кислое (маркировка “А”). В его составе железо и марганец в довольно большом объеме. Можно сваривать неочищенный металл.
  • Основное (маркировка “Б”). Эти электроды можно использовать для работы на переменном токе, но из-за малого потенциала ионизации не рекомендуется этого делать.
  • Рутиловое (маркировка “Р”). Лучше всего подходит для работы на переменном токе. Небольшое разбрызгивание металла и хорошее качество шва.
  • Целлюлозное (маркировка “Ц/С”). Подходит для работы на переменном и постоянном токе, но выдает много брызг металла.

Существует несколько различных видов электродов для сварки переменным током, но многие из них могут использоваться как для сварки переменным током, так и для сварки постоянным током.

Выбор правильной полярности и тока, а также правильного электрода может иметь решающее значение для выполнения хорошего сварного шва.

Сварочный инвертор, принцип его работы

Инверторный источник сварочного тока — один из современных видов источника питания сварочной дуги.

Сварщики-профессионалы, да и просто те, кому нравиться дома при помощи сварки делать что-либо, относительно недавно получили возможность значительно облегчить себе работу. В продаже появились сварочные инверторы, которые позволяют совершить качественный скачок в электросварке.

Достаточно вспомнить просто неподъемные сварочные трансформаторы и выпрямители, выпускавшиеся ранее. При прочих равных вес сварочного инвертора на порядок меньше, чем у любого другого сварочного аппарата, а это заметно повышает производительность сварки.

Сварочные инверторы - это самые современные сварочные аппараты, которые в настоящее время почти полностью вытесняют на второй план классические сварочные трансформаторы, выпрямители и генераторы.

Принцип действия сварочного инвертора

Переменный ток от потребительской сети, частотой 50 Гц, поступает на выпрямитель.

Выпрямленный ток сглаживается фильтром, затем полученный постоянный ток преобразуется инвертором с помощью специальных транзисторов с очень большой частотой коммутаций в переменный, но уже высокой частоты 20-50 кГц.

Затем переменное напряжение высокой частоты понижается до 70-90 В, а сила тока соответственно повышается до необходимых для сварки 100-200 А.

Высокая частота является основным техническим решением, которое позволяет добиться колоссальных преимуществ сварочного инвертора, если сравнивать с другими источниками питания сварочной дуги.

Устройство сварочного инвертора

В инверторном сварочном аппарате сила сварочного тока нужной величины достигается путем преобразования высокочастотных токов, а не путем преобразования ЭДС в катушке индукции как это происходит в трансформаторных аппаратах. Предварительные преобразования электрических токов позволяют использовать трансформатор с очень малыми габаритами.

К примеру, чтобы получить в инверторе сварочный ток 160А достаточно трансформатора вес, которого 250 г, а на обычных сварочных аппаратах необходим медный трансформатор с весом 18 кг.

Как устроен и работает сварочный инвертор на видео:

Преимущества и недостатки сварочных инверторов

Главным достоинством инвертора является минимальный вес. Кроме того возможность применять для сварки электроды как переменного, так и постоянного тока. Что важно при сварке цветных металлов и чугуна.

Инверторный сварочный аппарат имеет широкий диапазон регулировки сварочного тока. Это дает возможность для применения аргонодуговой сварки неплавящимся электродом.

Помимо этого в каждом инверторе есть функции: «Hot start» (горячий старт) для поджига электрода подаются максимальная величина тока, «Anti-Sticking» при коротком замыкании сварочный ток снижается до минимума, что не позволяет электроду залипать при соприкосновении с деталью, «Arc Force» - для предотвращения залипания в момент отрыва капли металла ток возрастает до оптимального значения.

Из недостатков сварочных инверторов можно назвать высокую стоимость (в 2 – 3 раза больше, чем у трансформаторов). Как и любая электроника, инверторы боятся пыли, поэтому производители рекомендуют хотя бы раза два в год вскрывать аппарат и удалять пыль. Если он работает на стройке или производстве, то чаще, по мере загрязнения. И как любая электроника сварочные инверторы не любят мороза.

Так при температуре ниже -15оС эксплуатация инвертора возможна не во всех случаях, в зависимости от того, какие детали использовал производитель. Поэтому в таких условиях, нужно смотреть на технические характеристики, заявленные заводом-изготовителем.

И еще одно, длина каждого из сварочных кабелей при подключении сварочного аппарата не должна превышать 2,5 метра, но к этому нужно просто привыкнуть.

Передняя панель сварочного инвертора

Сварочные инверторы - качество и удобство сварочных работ

Дуговая сварка – ответственная работа. Для её проведения сварщик должен обладать достаточным практическим опытом и знанием теории. Сварочные инверторы упростили процесс и решили многие возникавшие вопросы.

Первая решённая проблема – это поджигание дуги. У прежних сварочных трансформаторов выходное напряжение пропорционально зависит от входного. Низкое напряжение, распространённое в наших сетях, не даёт возможности поджечь дугу, электрод начинает «залипать».

При добавлении тока трансформатора, наоборот, металл «пережигается». Устройство сварочных инверторов таково, что напряжение на выходе не зависит от напряжения на входе, а установленный сварочный ток держится неизменным независимо от сетевого напряжения. Инверторы предотвращают «залипание» электродов и легко создают устойчивую дугу.

При работе с обычными аппаратами возможно «пережечь» или «недожечь» металл. Это обусловлено тем, что они плохо держат требуемую величину тока сварки. Ведь она меняется и зависит от напряжения сети.

Когда металл «пережжён», сварочный шов ослабляется, в нём образуются отверстия и раковины. При «недожоге» также происходит ослабление шва. У сварочного инвертора ток устанавливается потенциометром согласно шкале сварочного тока и остаётся неизменным.

Начинающему сварщику трудно научиться удерживать дугу. После образования дуги электроду даётся наклон примерно в 15 градусов и его нужно перемещать относительно стыка деталей. Наклон может быть как в сторону движения электрода, так и в противоположную. Наряду с продольным движением его необходимо перемещать перпендикулярно шву. С этим связана длина дуги.

Основные виды электродов предусмотрены для работы короткой дугой. Поэтому нужно постоянно двигать электрод в перпендикулярном направлении таким образом, чтобы от электрода до свариваемых деталей был промежуток примерно в два его диаметра.

Сварочные инверторы способны строго поддерживать выбранный ток и к тому же он постоянный. Эти факторы позволяют не особо критично относиться к длине дуги, что облегчает работу сварщика, особенно начинающего, причём качество шва в данном случае с длиной дуги уже не связано.

Когда нет возможности расположить детали горизонтально, нужно помнить, что расплавленный металл подвергается земному притяжению так же, как и капля воды.

При работе с потолочными и вертикальными швами нужно своевременно остановиться и выждать, когда расплавленная капля внутри шва слегка остынет, и сразу же «поджигать» рядом следующую дугу, двигаясь выше и выше вдоль шва. Такую сварку называют «прихватками». Применяя сварочный инвертор, овладеть «прихватками» не составляет труда даже новичку.

Опыт показывает, сварочный инверторы облегчают «поджиг», контролируют дугу, устраняют «залипание», не требуют специальных навыков для обращения с собой. Всё это делает инверторы выгодными для применения и в сфере профессионального строительства, и домашнего ремонта.

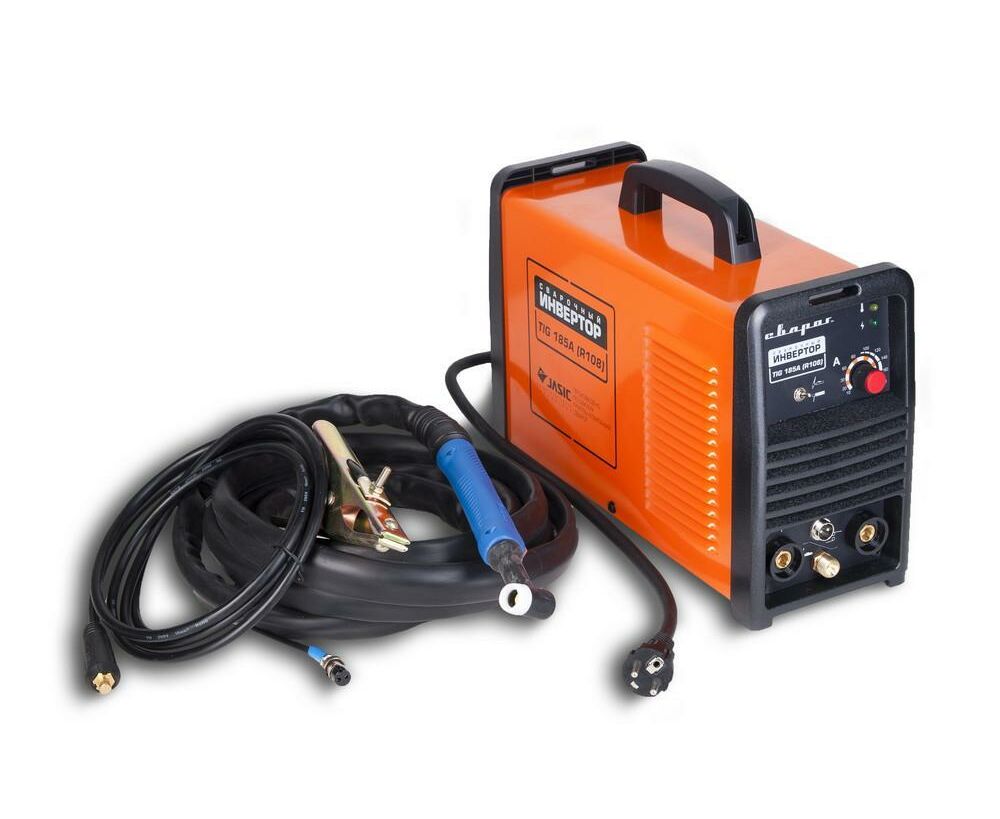

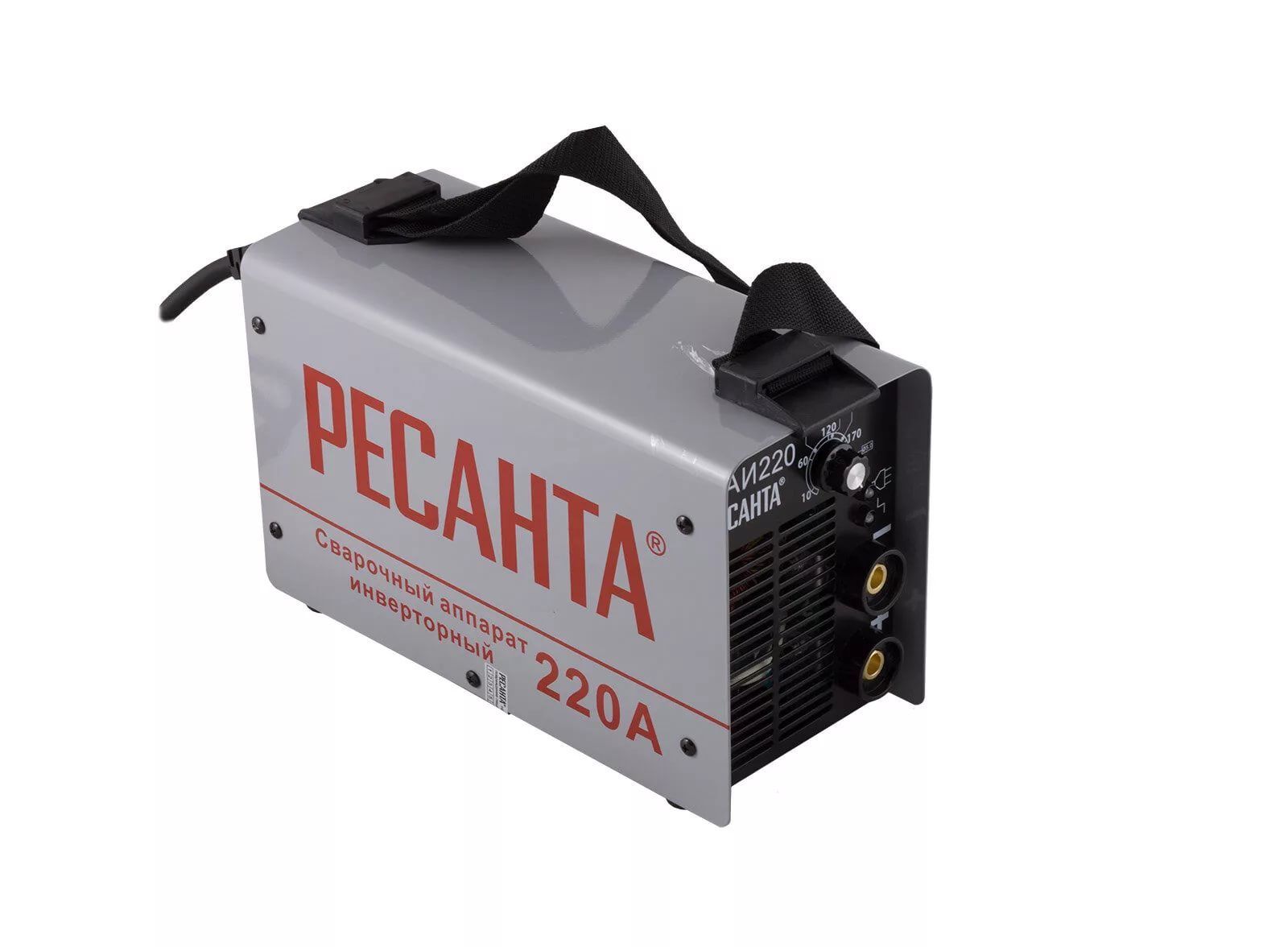

Сварочный аппарат инверторного типа

Сколько электроэнергии потребляет сварочный инвертор в различных режимах работы? Смотрите на видео:

Как выбрать сварочный инвертор

В зависимости от того, где будет работать сварочный аппарат нужно покупать бытовой, или профессиональный инвертор. Разница между ними в продолжительности времени работы.

Профессиональный сварочный инвертор рассчитан на 8-ми часовой рабочий день, бытовой же потребует после 20 – 30 минут работы, перерыва минут 30 – 60, поэтому бытовые дешевле. Есть еще промышленные инверторные сварочные аппараты, которые предназначены для работы продолжительное время в тяжелых условиях.

Для дома достаточно сварочного инвертора с максимальным сварочным током 160 А. Но это при напряжении в сети хотя бы 210 В. При низком сетевом напряжении лучше купить инвертор на 200 А.

Ранее ЭлектроВести писали, что SMA и Infineon совместно разработали инверторы на основе карбида кремния в качестве полупроводников, что позволило не только снизить вес, но и отказаться от использования некоторых комплектующих.

По материалам: electrik.info.

Зависимость постоянного тока от постоянного напряжения на выходе

У меня дома есть небольшой сварщик MIG. Я хочу использовать его для сварки штангой, но мне сказали, что я не могу. Почему это? В работе у нас есть несколько разных типов сварочных аппаратов. Почему некоторые из них можно использовать только для сварки штучной сваркой, а некоторые - только для сварки проволокой, а другие аппараты можно использовать для обеих? Я слышал термины CC и CV, но что они означают и почему они важны? Наконец, у нашей компании есть несколько переносных механизмов подачи проволоки с переключателем «CV / CC» внутри них.Значит ли это, что их можно использовать с любым сварочным аппаратом?


Это очень хорошие вопросы, и я уверен, что их задавали многие сварщики. С точки зрения конструкции и управления дугой существует два принципиально разных типа источников сварочного тока. К ним относятся источники питания, вырабатывающие на выходе постоянный ток (CC), и источники питания, которые производят выход постоянного напряжения (CV). Многопроцессорные источники питания - это те, которые содержат дополнительные схемы и компоненты, которые позволяют им выдавать выход CC и CV в зависимости от выбранного режима.

Обратите внимание, что сварочная дуга является динамической, в которой ток (A) и напряжение (V) постоянно меняются. Источник питания отслеживает дугу и вносит изменения в миллисекунды, чтобы поддерживать стабильное состояние дуги. Термин «постоянный» относителен. Источник питания CC будет поддерживать ток на относительно постоянном уровне, несмотря на довольно большие изменения напряжения, в то время как источник питания CV будет поддерживать напряжение на относительно постоянном уровне, независимо от довольно больших изменений тока. Рисунок 1 содержит графики типичных выходных кривых источников питания постоянного и постоянного тока. Обратите внимание, что в различных рабочих точках кривой выхода на каждом графике наблюдается относительно небольшое изменение одной переменной и довольно большие изменения другой переменной («Δ» (дельта) = разница).

Рисунок 1: Выходные кривые для источников питания постоянного и постоянного тока

Также следует отметить, что в данной статье обсуждаются только обычные типы источников сварочного тока.При импульсной сварке с использованием многих новых источников питания с технологией управления формой волны вы действительно не можете рассматривать выход как строго CC или CV. Источники питания скорее отслеживают и изменяют как напряжение, так и ток с чрезвычайно высокой скоростью (намного быстрее, чем источники питания с традиционной технологией), чтобы обеспечить очень стабильные условия дуговой сварки.

Прежде чем обсуждать вопрос о CC и CV, мы должны сначала понять эффекты как тока, так и напряжения при дуговой сварке.Ток влияет на скорость плавления или скорость расхода электрода, будь то стержневой или проволочный электрод. Чем выше уровень тока, тем быстрее плавится электрод или тем выше скорость плавления, измеряемая в фунтах в час (фунт / час) или килограммах в час (кг / час). Чем ниже ток, тем ниже становится скорость плавления электрода. Напряжение контролирует длину сварочной дуги и, как следствие, ширину и объем дугового конуса. По мере увеличения напряжения длина дуги становится длиннее (и конус дуги шире), а при ее уменьшении длина дуги становится короче (и конус дуги уже). На рисунке 2 показано влияние напряжения на дугу.

Рисунок 2: Влияние напряжения дуги

Теперь тип используемого сварочного процесса и связанный с ним уровень автоматизации определяют, какой тип сварочной мощности является наиболее стабильным и, следовательно, предпочтительным. Процессы дуговой сварки защищенного металла (SMAW) (также известные как MMAW или Stick) и газо-вольфрамовая дуговая сварка (GTAW) (также известные как TIG) обычно считаются ручными процессами.Это означает, что вы управляете всеми параметрами сварки вручную. Вы держите электрододержатель или горелку TIG в руке и вручную управляете углом перемещения, рабочим углом, скоростью перемещения, длиной дуги и скоростью подачи электрода в соединение. В процессах SMAW и GTAW (т. Е. Ручных процессах) CC является предпочтительным типом выхода от источника питания.

И наоборот, процесс газовой дуговой сварки (GMAW) (он же MIG) и процесс дуговой сварки порошковой проволокой (FCAW) (он же флюсовый сердечник) обычно считаются полуавтоматическими процессами.Это означает, что вы по-прежнему держите сварочный пистолет в руке и вручную контролируете угол перемещения, рабочий угол, скорость перемещения и расстояние между контактным наконечником и рабочим расстоянием (CTWD). Однако скорость подачи электрода в соединение (известная как скорость подачи проволоки (WFS)) автоматически регулируется устройством подачи проволоки с постоянной скоростью. Для процессов GMAW и FCAW (то есть полуавтоматических процессов) предпочтительным выходом является CV.

Таблица 1 содержит сводную информацию о рекомендуемых типах вывода по процессу сварки.

Таблица 1: Рекомендуемый тип выходной мощности источника питания для процесса дуговой сварки

Чтобы использовать более простую конструкцию и снизить затраты на закупку, источники сварочного тока обычно проектируются для использования только с одним или двумя типами сварочных процессов. Таким образом, базовая машина для стержневой сварки будет иметь мощность только CC, поскольку она предназначена только для сварки стержнем.Аппарат TIG также будет иметь выход только CC, так как он предназначен только для сварки TIG и электродной сварки. И наоборот, базовая машина MIG будет иметь только выходное напряжение CV, поскольку она предназначена только для сварки MIG и сердечника под флюсом. Что касается вашего первого вопроса: «Почему я не могу выполнять сварку при помощи сварочного шва на моем аппарате MIG», ответ заключается в том, что ваш аппарат MIG имеет только выходное напряжение CV, что не предназначено или не рекомендуется для сварки сваркой при помощи сварочного шва. И наоборот, вы, как правило, не можете выполнять сварку MIG на ручном станке с выходом CC, потому что это неправильный тип мощности для сварки MIG.Как упоминалось ранее, существуют источники питания для многопроцессорной сварки, которые могут обеспечивать выход как CC, так и CV. Однако они, как правило, более сложные, имеют более высокую производительность, предназначены для промышленного применения и не имеют цены в базовом ценовом диапазоне сварочных аппаратов начального уровня. На рис. 3 показаны примеры типичных сварочных аппаратов CC, CV и многопроцессорных сварочных аппаратов.

Рисунок 3: Пример источников сварочного тока по типу выхода

Вы можете создать сварочную дугу с помощью любого из сварочных процессов на выходе типа CC или CV (если вы можете настроить сварочное оборудование для этого).Однако, когда вы используете предпочтительный тип выхода для каждого соответствующего процесса, условия дуги очень стабильны. Однако, когда вы используете неправильный тип вывода для каждого соответствующего процесса, условия дуги могут быть очень нестабильными. В большинстве случаев они настолько нестабильны, что поддерживать дугу невозможно.

Теперь давайте обсудим, почему эти последние утверждения верны. С помощью двух ручных процессов, SMAW и GTAW, вы управляете всеми переменными вручную (вот почему они являются двумя процессами, требующими наибольшего количества навыков оператора).Электрод должен плавиться с постоянной скоростью, чтобы можно было подавать его в соединение с постоянной скоростью. Для этого сварочная мощность должна поддерживать постоянный ток (т. Е. CC), чтобы результирующая скорость плавления была постоянной. Напряжение - менее контролируемая переменная. При ручных процессах очень трудно постоянно поддерживать одну и ту же длину дуги, потому что вы также постоянно вводите электрод в соединение. Напряжение меняется в результате изменения длины дуги.С выходом CC ток - это ваша предварительная установка, регулирующая переменная и напряжение просто измеряются (обычно как среднее значение) во время сварки.

Если вы попытаетесь выполнить сварку методом SMAW, например, используя выходное напряжение CV, ток и итоговая скорость плавления будут слишком сильно отличаться. Когда вы двигались вдоль стыка (пытаясь согласоваться со всеми другими параметрами сварки), электрод плавился бы быстрее, затем с меньшей скоростью, затем с большей скоростью и т. Д. вы вставили электрод в стык.Это невыполнимое условие, поэтому выход CV нежелателен.

Когда вы переключаетесь на полуавтоматический процесс, такой как GMAW или FCAW, что-то меняется. Хотя вы все еще контролируете многие параметры сварки вручную, электрод подается в соединение с постоянной скоростью (в зависимости от конкретной WFS, установленной на механизме подачи проволоки). Теперь вы хотите, чтобы длина дуги была одинаковой. Для этого сварочная мощность должна поддерживать напряжение на постоянном уровне (т.е.е., CV), так что результирующая длина дуги согласована. Ток - менее контролирующая переменная. Он пропорционален WFS или является его результатом. По мере увеличения WFS увеличивается и ток, и наоборот. С выходом CV напряжение и WFS являются вашими предустановками, а управляющие переменные и ток просто измеряются во время сварки.

Если вы попытаетесь выполнить сварку с использованием процессов GMAW или FCAW, используя выход CC, напряжение и результирующая длина дуги будут слишком сильно отличаться. При уменьшении напряжения длина дуги станет очень короткой, и электрод войдет в пластину.Затем по мере увеличения напряжения длина дуги станет очень большой, и электрод сгорит обратно к контактному наконечнику. Электрод будет постоянно вонзаться в пластину, затем гореть обратно к кончику, затем врезаться в пластину и т. Д. Это невыполнимое условие, что делает выход CC нежелательным.

В качестве примечания: также часто полностью автоматизируют процессы сварки GTAW, GMAW и FCAW. В случае полной автоматизации все переменные контролируются машиной и удерживаются под постоянным углом, расстоянием или скоростью.Следовательно, меньше изменений в условиях дуги. Однако предпочтительным типом вывода для автоматизированной GTAW по-прежнему является CC, а для автоматизированных GMAW и FCAW - по-прежнему CV. Пятый распространенный процесс дуговой сварки, сварка под флюсом (SAW) (также известный как поддуговая сварка), также обычно является автоматизированным процессом. Для SAW обычно используется выход CC или CV. Определяющими факторами, определяющими, какой тип выхода является наилучший, обычно являются диаметр электрода, скорость перемещения и размер сварочной ванны. Для полуавтоматической резки SAW предпочтительным типом вывода является CV.

Ваш последний вопрос касался переносных механизмов подачи проволоки (см. Пример на , рис. 4 ). Это оборудование, которое позволяет вам идти вразрез с основными правилами, описанными в этой статье… в некоторой степени. Они разработаны в первую очередь для сварки в полевых условиях и обладают тремя уникальными особенностями по сравнению с традиционными механизмами подачи проволоки в заводских условиях. Во-первых, провод заключен в жесткий пластиковый футляр для лучшей защиты и долговечности в полевых условиях. Во-вторых, им не требуется кабель управления для питания приводного двигателя, а скорее используется провод измерения напряжения от механизма подачи проволоки.Таким образом, подключение выполняется просто, для этого достаточно использовать имеющийся сварочный кабель источника питания (и добавить газовый шланг). В-третьих, они действительно могут работать с источником питания CC, но с ОГРАНИЧЕННЫМ успехом. У них есть тумблер «CC / CV», с помощью которого вы выбираете тип выхода от источника питания.

Когда эти портативные механизмы подачи проволоки впервые появились, теория заключалась в том, что их можно было использовать с большой существующей базой источников питания CC, уже используемых в полевых условиях (в основном, сварочных аппаратов с приводом от двигателя), и, таким образом, теперь дают производителям GMAW и FCAW (т.е.е. проволочная сварка) возможность. Вместо того, чтобы покупать новый источник питания постоянного тока, им нужно было только получить механизм подачи проволоки. Чтобы компенсировать колебания напряжения, которые вы получаете с выходом CC, эти механизмы подачи проволоки имеют дополнительную схему, которая замедляет реакцию скорости подачи проволоки на изменения напряжения, чтобы помочь стабилизировать дугу (обратите внимание, что на CC скорость подачи проволоки равна больше не является постоянным, а, скорее, постоянно увеличивается и уменьшается в попытке сохранить ток на постоянном выходе).

Рисунок 4: Пример переносного устройства подачи проволоки

Реальность сварки проволокой с выходом CC состоит в том, что она довольно хорошо работает с одними приложениями и плохо работает с другими. Относительно хорошая стабильность дуги достигается при использовании процесса порошковой сварки в среде защитного газа (FCAW-G) и процесса GMAW в режиме струйной дуги или импульсной струйной дуги для переноса металла. Тем не менее, стабильность дуги все еще очень неустойчива и неприемлема для самозащитной порошковой проволоки (FCAW-S) и процесса GMAW в режиме передачи металла при коротком замыкании.Хотя напряжение изменяется в зависимости от выхода CC, процессы, которые обычно работают при более высоких напряжениях (например, 24 В или более), такие как FCAW-G и струйная дуга или импульсная дуга MIG со струйным распылением, менее чувствительны к изменениям напряжения, возникающим при выходе CC. Поэтому стабильность дуги очень хорошая. В то время как такие процессы, как короткое замыкание MIG и FCAW-S, которые обычно работают при более низких настройках напряжения (например, 22 В или меньше), более чувствительны к колебаниям напряжения. Поэтому стабильность дуги намного хуже и обычно считается неприемлемой.Другой фактор, связанный с использованием электродов FCAW-S на выходе CC, заключается в том, что чрезмерное напряжение дуги и, как следствие, большая длина дуги, по сути, могут привести к чрезмерному попаданию дуги в атмосферу. Это потенциально может привести к пористости сварного шва и / или резкому снижению ударной вязкости металла шва при низких температурах.

В заключение, выход CV ВСЕГДА рекомендуется для сварки проволокой. Поэтому при использовании этих переносных механизмов подачи проволоки с источником питания с выходом CV используйте его вместо выхода CC.Наконец, хотя выходной сигнал CC может быть приемлемым для сварки FCAW-G общего назначения, а также для сварки струйной дугой и импульсной сваркой MIG, он не рекомендуется для работы с качеством кода.

Выбор сварочного аппарата постоянного тока (куб.см) для обучения

Сварочный источник питания, как следует из названия, представляет собой устройство, которое подает электроэнергию для сварочных целей. Сварка, как известно, требует высокого тока более 80 ампер и более 12 000 ампер для точечной сварки . Слабый ток также используется, например, при сварке двух бритвенных лезвий при 5 А дуговой сваркой вольфрамовым электродом.Источник питания для сварки может варьироваться от автомобильного аккумулятора до усовершенствованного аппарата, основанного на кремниевой выпрямительной технологии.

Сварочные аппараты бывают двух типов - постоянного тока (CC) и постоянного напряжения (CV) . Разница в том, что машина постоянного тока изменяет свое выходное напряжение для поддержания постоянного тока, тогда как машина постоянного напряжения будет колебать свой выходной ток, чтобы поддерживать заданное напряжение.

Можно отметить, что сварочные аппараты с постоянным током (CC) имеют ограниченный максимальный ток короткого замыкания.У них отрицательная кривая вольт-амперной характеристики, и напряжение будет изменяться при разной длине дуги, при этом лишь слегка изменяя силу тока, отсюда и название постоянного тока или переменного напряжения.

Обычно говорят, что правильное понимание сварочного аппарата постоянного тока с постоянным током (CC) отличает успех от неудачи между студентами, которые делают карьеру в области сварки. Чтобы интерпретировать кривую напряжение / ампер, вы должны понимать взаимосвязь между длиной дуги и напряжением. Основной факт процесса дуговой сварки заключается в том, что с увеличением длины дуги напряжение повышается; по мере уменьшения длины дуги напряжение падает.

Тестирование кандидатов на выполнение работ по сварке труб с использованием незнакомого оборудования не удастся, несмотря на искреннюю попытку. Дело в том, что, несмотря на все навыки, ученик выбрал не ту машину. Инструктор увидел затруднительное положение студента, посадил его на другой сварочный аппарат, и сварка стала безупречной.

Характер машины CV важен для газовой дуговой сварки металлическим электродом и дуговой сварки порошковой проволокой, поскольку сварщик не в состоянии контролировать длину дуги вручную.Если сварщик попытался использовать аппарат CV для дуговой сварки в защитном металлическом корпусе, небольшие колебания расстояния дуги также могут вызвать большие колебания мощности аппарата. С аппаратом CC сварщик может рассчитывать на фиксированное количество ампер, достигающих свариваемого материала, независимо от расстояния дуги. Но, опять же, слишком большое расстояние приведет к плохой сварке.

Инвертор постоянного / переменного тока CC / CV с выходной мощностью 350 А при рабочем цикле 60% удовлетворяет большинство сварочных нужд. Этот тип установки позволяет обучать студентов методам сварки Stick и DC TIG, сварке в широком спектре применений, а также обучать студентов процессам MIG и порошковой порошковой сварке.

Учебные центры, в которых обучают сварке Stick, TIG и MIG. Выбор подходящего аппарата имеет первостепенное значение, поскольку он может сделать или испортить учебную карьеру студента. Возможно, вы знаете, что промышленное развитие постоянно создает огромный спрос на квалифицированных сварщиков. Учебный центр несет ответственность за предоставление слушателям инструментов, которые помогут им добиться успеха. Инверторы обычно рекомендуются в школах подготовки сварщиков , потому что:

  • Принимая во внимание тип сварочной технологии, применяемой в большинстве отраслей, обучать студентов только тому оборудованию, которое они будут использовать профессионально.
  • Инверторы
  • относительно малы и компактны и поэтому занимают очень мало места.
  • Инверторы
  • намного более энергоэффективны и, таким образом, могут окупить себя только за счет экономии энергии.
  • Некоторые инверторы предлагают возможность подключения к одно- или трехфазному источнику питания в широком диапазоне первичных напряжений. Кроме того, инверторы потребляют гораздо меньшую силу тока, уменьшая размер выключателя или позволяя подключать большее количество сварочных аппаратов к выключателю.
  • И последнее, но не менее важное: инвертор предлагает расширенные средства управления дугой, которые позволяют учащимся быстрее учиться.Инвертор может стать хорошим сварщиком из среднего студента, позволяя отличникам полностью раскрыть свой потенциал.

Аппараты для дуговой сварки: постоянного тока: Maine Welding Company

Сварочный аппарат постоянного тока оснащен мощным генератором постоянного тока (рис. 5-17). Генераторы производятся в шести стандартных номиналах общего назначения, как описано ниже:

Аппараты для дуговой сварки, рассчитанные на 150 и 200 ампер, 30 вольт, используются для легкой дуговой сварки в защитных слоях металла и для дуговой сварки в среде газа.Они также используются для работы в мастерских общего назначения. Аппараты для дуговой сварки, рассчитанные на 200, 300 и 400 ампер, 40 вольт, используемые для общих сварочных целей машинным или ручным способом. Аппараты для дуговой сварки на 600 ампер, 40 вольт используются для дуговой сварки под флюсом и для дуговой сварки углем.

Электродвигатели, наиболее часто используемые для привода сварочных генераторов, - 220/440 вольт, 3 фазы, 60 циклов. Бензиновые и дизельные двигатели должны иметь номинальную мощность, превышающую номинальную мощность генератора.Это позволит учесть номинальную перегрузочную способность генератора и мощность, необходимую для работы вспомогательного оборудования двигателя. Можно использовать простое уравнение HP = 1,25P / 746; HP - это мощность двигателя, а P - мощность генератора в ваттах. Например, двигатель мощностью 20 лошадиных сил будет использоваться для привода сварочного генератора с номинальной выходной мощностью 12 киловатт. C. В большинстве сварочных аппаратов постоянного тока используется генератор переменного напряжения, который устроен так, что напряжение автоматически регулируется в соответствии с потребностями дуги.Однако напряжение можно установить вручную с помощью реостата.

Сила сварочного тока также регулируется вручную с помощью селекторного переключателя или ряда вилочных розеток. В любом случае желаемая сила тока достигается подключением катушек возбуждения генератора. Когда и напряжение, и сила тока сварочного аппарата регулируются, аппарат известен как тип с двойным управлением. Также производятся сварочные аппараты, в которых управление током поддерживается перемещением щеточного узла.

A *** Аппарат для дуговой сварки постоянным током *** показан на рисунке 5-18.

Для поддержания сварочного аппарата в хорошем рабочем состоянии необходимо составить график технического обслуживания. Каждые 3 месяца машину следует тщательно проверять и очищать от пыли чистым, сухим сжатым воздухом. Не реже одного раза в год следует очищать и при необходимости заменять контакты выключателя стартера двигателя и реостата. Щетки следует часто проверять, чтобы убедиться, что они правильно контактируют с коммутатором и свободно ли перемещаются в держателях щеток.Очистите и обработайте коммутатор наждачной бумагой или камнем коммутатора, если он обгорел или имеет шероховатость. Проверяйте подшипники дважды в год. Удалите всю старую смазку и замените ее новой.

Сварочные аппараты с выпрямителем постоянного тока разработаны с использованием сухих пластин из оксида меди, кремния или селена. Эти машины обычно состоят из преобразователя для понижения напряжения линии питания до требуемых 220/440 вольт, 3 фазы, входной ток 60 циклов; реактор для регулировки тока; и выпрямитель для преобразования переменного тока в постоянный.Иногда используется другой реактор, чтобы уменьшить пульсации выходного тока.

Дуговая сварка постоянным током: Maine Welding Company

Источник питания - это сердце всего процесса дуговой сварки. Два основных типа источников питания выражаются их вольт-амперными выходными характеристиками. В этом параграфе рассматривается машина постоянного тока. Другой источник питания, машина постоянного напряжения, обсуждается в параграфе 10-3. Кривая статической выходной характеристики, полученная обоими источниками, показана на рисунке 10-1.Характеристическая кривая сварочного аппарата получается путем измерения и построения графика выходного напряжения и выходного тока при статической загрузке аппарата.

а. Обычная машина известна как машина постоянного тока (CC) или тип переменного напряжения. Аппарат CC имеет характеристическую падающую вольт-амперную кривую (рис. 10-1) и много лет используется для дуговой сварки экранированного металла. Аппарат для дуговой сварки постоянным током - это аппарат, который имеет средства регулировки тока дуги.Он также имеет статическую вольт-амперную кривую, которая дает относительно постоянный выходной ток. Напряжение дуги при заданном сварочном токе зависит от скорости подачи плавящегося электрода в дугу. Когда используется неплавящийся электрод, напряжение дуги зависит от расстояния от электрода до изделия. Аппарат для дуговой сварки постоянным током обычно используется в сварочных процессах, в которых используются электроды, удерживаемые вручную, плавящиеся электроды с непрерывной подачей или неплавящиеся электроды.Если длина дуги изменяется из-за внешних воздействий и возникают незначительные изменения напряжения дуги, сварочный ток остается постоянным.

г. Источник питания обычного или постоянного тока (CC) может иметь выход постоянного или переменного тока. Он используется для дуговой сварки в среде защитного металла, дуговой сварки и строжки углем, дуговой сварки газом вольфрамом и плазменной дуговой сварки. Он используется для приварки шпилек и может использоваться для процессов непрерывной проволоки, когда используются электроды относительно больших размеров.

г. Есть две системы управления для сварочных аппаратов с постоянным током: аппарат с одним управлением и аппарат с двойным управлением.

(1) Машина с одним управлением имеет одну регулировку, которая изменяет выходной ток с минимального на максимальный, который обычно превышает номинальную мощность машины. Характеристическая вольт-амперная кривая показана на рисунке 10-2. Заштрихованная область - это нормальный диапазон напряжения дуги. Регулируя текущий контроль, можно получить большое количество выходных кривых.Пунктирными линиями показаны промежуточные регулировки машины. Для кранов или съемных машин количество крышек будет соответствовать количеству доступных смесителей или вставных комбинаций. Большинство трансформаторных и трансформаторно-выпрямительных аппаратов - это сварочные аппараты с одним управлением.

(2) Машины с двойным управлением имеют регуляторы как по току, так и по напряжению. У них есть две регулировки: одна для управления грубым током, а другая - для точного регулирования тока, которая также действует как регулировка напряжения холостого хода.Генераторные сварочные аппараты обычно имеют двойное управление. Они предлагают сварщику максимальную гибкость для различных сварочных требований. Эти машины по своей сути имеют контроль наклона. Наклон характеристической кривой может быть изменен с мелкого на крутой в соответствии с требованиями сварки. На рис. 10-3 показаны некоторые из различных кривых, которые можно получить. Остальные кривые получены при промежуточных настройках напряжения холостого хода. Наклон изменяется путем изменения напряжения холостого хода с помощью ручки регулировки точного тока.Грубая настройка устанавливает выходной ток машины ступенчато от минимального до максимального тока. Регулятор точного тока изменяет напряжение холостого хода примерно с 55 до 85 вольт. Однако при сварке эта регулировка не влияет на напряжение дуги. Напряжение дуги контролируется сварщиком путем изменения длины сварочной дуги. Напряжение холостого хода влияет на возможность зажигания дуги. Если напряжение холостого хода намного ниже 60 вольт, дугу сложно зажечь.

(a) Различные наклоны, возможные для машины с двойным управлением, имеют важное влияние на сварочные характеристики дуги. Длина дуги может варьироваться в зависимости от техники сварки. Короткая дуга имеет более низкое напряжение, а длинная - более высокое. При короткой дуге (более низкое напряжение) источник питания вырабатывает больший ток, а при более длинной дуге (более высокое напряжение) источник питания обеспечивает меньший сварочный ток. Это показано на рисунке 10-4, на котором показаны три кривые дуги и две характеристические кривые сварочного аппарата с двойным управлением.Три дуговые кривые предназначены для длинной дуги, нормальной дуги, а нижняя кривая - для короткой дуги. Пересечение кривой дуги и характеристической кривой сварочного аппарата называется рабочей точкой. Рабочая точка постоянно меняется во время сварки. Во время сварки и без изменения управления на аппарате сварщик может удлинять или укорачивать дугу и изменять напряжение дуги с 35 до 25 вольт. При одинаковых настройках машины короткая дуга (более низкое напряжение) является сильноточной.И наоборот, длинная дуга (высокое напряжение) - это дуга с меньшим током. Это позволяет сварщику контролировать размер лужи расплава во время сварки. Когда сварщик намеренно и ненадолго удлиняет дугу, сила тока уменьшается, дуга расширяется, и лужа замерзает быстрее. Количество расплавленного металла уменьшается, что обеспечивает контроль, необходимый для работы вне рабочего места. Этот тип управления встроен в обычные машины постоянного тока, одно- или двойное управление, переменного или постоянного тока.

(b) С помощью аппарата с двойным управлением сварщик может настроить аппарат для большего или меньшего изменения тока при заданном изменении напряжения дуги.Обе кривые на рисунке 10-4 получены на машине с двойным управлением путем регулировки ручки точного управления. Верхняя кривая показывает напряжение холостого хода 80 В, а нижняя кривая показывает напряжение холостого хода 60 В. При любой настройке соотношение напряжения и тока останется на той же кривой или линии. Рассмотрим сначала 80-вольтовую кривую холостого хода, которая дает более крутой наклон. Когда дуга длинная с 35 вольт и сокращается до 25 вольт, ток увеличивается. Это делается без прикосновения к системе управления машиной.Сварщик манипулирует дугой. При более пологой кривой холостого хода 60 вольт, когда дуга сокращается с 35 вольт до 25 вольт, сварочный ток увеличивается почти вдвое больше, чем при следовании кривой холостого хода 80 вольт. Более пологая кривая наклона обеспечивает дугу копания, при которой одинаковое изменение напряжения дуги вызывает большее изменение тока дуги. Кривая с более крутым наклоном имеет меньшее изменение тока при таком же изменении длины дуги и обеспечивает более мягкую дугу. Между кривыми напряжения холостого хода 80 и 60 имеется множество характеристических кривых, каждая из которых допускает различное изменение тока для одного и того же изменения напряжения дуги.Это преимущество сварочного аппарата с двойным управлением перед сварочным аппаратом с одним управлением, поскольку наклон кривой в диапазоне напряжения дуги можно регулировать только на аппарате с двойным управлением. Сварочный генератор с двойным управлением является наиболее гибким из всех типов источников сварочного тока, поскольку он позволяет сварщику переключаться на более сильноточную дугу для глубокого проплавления или на более низкотоковую и менее проникающую дугу путем изменения длины дуги. . Эта способность управлять током дуги в довольно широком диапазоне чрезвычайно полезна при сварке труб.d. Выпрямительный сварочный аппарат, технически известный как трансформатор-выпрямитель, вырабатывает постоянный ток для сварки. Эти машины по существу представляют собой машины с одним управлением и имеют статическую кривую выходной характеристики вольт-ампер, аналогичную показанной на рис.

рисунок 10-4 выше. Эти аппараты, хотя и не такие гибкие, как двигатель-генератор с двойным управлением, могут использоваться для всех типов дуговой сварки защищенным металлом, где требуется постоянный ток. Наклон вольт-амперной кривой в диапазоне сварки обычно находится посередине между максимумом и минимумом для аппарата с двойным управлением.е. Переменный ток для сварки обычно вырабатывается сварочным аппаратом трансформаторного типа, хотя сварочные машины с генератором переменного тока с приводом от двигателя доступны для портативного использования. Статическая вольт-амперная характеристика источника переменного тока такая же, как показано на рисунке 10-4 выше. Некоторые источники сварочного тока с трансформатором имеют ручки точной и грубой регулировки, но это не машины с двойным управлением, если только напряжение холостого хода не изменяется заметно. Разница между сваркой на переменном и постоянном токе заключается в том, что напряжение и ток проходят через ноль 100 или 120 раз в секунду, в зависимости от частоты сети или при каждом изменении направления тока.Реактивное сопротивление, заложенное в машину, вызывает сдвиг фаз между напряжением и током, так что они оба не проходят через ноль в один и тот же момент. Когда ток проходит через ноль, дуга гаснет, но из-за разницы фаз присутствует напряжение, которое помогает быстро восстановить дугу. Степень ионизации дуги влияет на напряжение, необходимое для восстановления дуги, и на общую стабильность дуги. Стабилизаторы дуги (ионизаторы) включены в покрытия электродов, предназначенных для сварки на переменном токе, чтобы обеспечить стабильную дугу.

ф. Сварочный аппарат постоянного тока может использоваться для некоторых автоматических сварочных процессов. Механизм подачи проволоки и устройство управления должны дублировать движения сварщика для запуска и поддержания дуги. Это требует сложной системы с обратной связью по напряжению дуги для компенсации изменений длины дуги. Источники питания постоянного тока редко используются для сварки электродной проволокой очень малых размеров.

г. Машины для дуговой сварки были разработаны с истинными вольт-амперными статическими характеристиками постоянного тока в диапазоне напряжения дуги, как показано на рисунке 10-5.Сварщик, использующий этот тип аппарата, практически не может контролировать сварочный ток путем укорачивания или удлинения дуги, поскольку сварочный ток остается неизменным независимо от того, короткая или длинная дуга. Это большое преимущество для газо-вольфрамового тока за счет укорачивания или удлинения дуги, поскольку сварочный ток остается неизменным независимо от того, короткая или длинная дуга. Это большое преимущество для дуговой сварки вольфрамовым электродом в газе, поскольку длина рабочей дуги вольфрамовой дуги ограничена. При сварке металлической дугой в защитной оболочке для обеспечения контроля сварочной ванны необходимо иметь возможность изменять уровень тока во время сварки.Это делается с помощью аппарата, который можно запрограммировать на периодическое переключение с высокого тока (HC) на низкий (LC), известного как импульсная сварка. При сварке импульсным током существует два уровня тока: большой ток и слабый ток, иногда называемый фоновым током. При программировании схемы управления выход машины постоянно переключается с высокого на низкий ток, как показано на рисунке 10-6. Уровень высокого и низкого тока регулируется. Кроме того, регулируется длительность импульсов высокого и низкого тока.Это дает сварщику необходимый контроль над дугой и сварочной лужей. Сварка импульсным током полезна для дуговой сварки труб с защитным металлом при использовании определенных типов электродов. Импульсная дуга очень полезна при сварке с использованием дуговой сварки вольфрамовым электродом.


В чем разница между сваркой на переменном и постоянном токе?

Что такое сварка постоянным током?

Постоянный ток - это электрический ток постоянной полярности, протекающий в одном направлении.Этот ток может быть положительным или отрицательным. При сварке постоянным током, поскольку магнитное поле и ток дуги постоянны, образуются стабильные дуги.

Преимущества

Преимущества сварки постоянным током:

  • Более плавная сварка по сравнению с AC
  • Более стабильная дуга
  • Меньше брызг
  • Негатив постоянного тока обеспечивает более высокую скорость наплавки при сварке тонких листов
  • Позитив постоянного тока обеспечивает большее проникновение в металл шва

Недостатки

Недостатками сварки постоянным током являются:

  • Сварка постоянным током не может решить проблемы с дугой
  • Оборудование дороже, так как токи постоянного тока требуют внутреннего трансформатора для переключения тока

Приложения

Сварка

постоянным током идеально подходит для соединения более тонких металлов, а также используется в большинстве случаев сварки штангой, включая сварку TIG сталей.Этот вид сварки также подходит для потолочных и вертикальных работ.

Что такое сварка на переменном токе?

Переменный ток - это электрический ток, который меняет направление много раз в секунду. Ток с частотой 60 Гц будет менять полярность 120 раз в секунду. При сварке на переменном токе, поскольку магнитное поле и ток быстро меняют направление, нет чистого отклонения дуги.

Преимущества

Преимущества сварки на переменном токе:

  • Переменный ток между положительной и отрицательной полярностью обеспечивает более устойчивую дугу при сварке магнитных деталей
  • Устраняет проблемы с дугой
  • Обеспечивает эффективную сварку алюминия
  • Сварочные аппараты переменного тока дешевле аппаратов постоянного тока

Недостатки

Недостатками сварки на переменном токе являются:

  • Больше брызг
  • Качество сварки не такое гладкое, как при сварке постоянным током
  • Менее надежен и, следовательно, сложнее в обращении, чем сварка постоянным током

Приложения

При переключении на положительный ток переменного тока он также помогает удалять оксид с поверхности металла - следовательно, он подходит для сварки алюминия.

Сварка

переменным током также широко используется в судостроении, особенно для сварных швов, поскольку она позволяет устанавливать ток выше, чем при сварке постоянным током. Сварка на переменном токе также обеспечивает быстрое заполнение и используется для сварки толстых листов вниз.

Одно из основных применений сварки на переменном токе - это намагничивание материалов. Это делает его полезным для ремонта техники.

Как TWI может помочь?

TWI была в авангарде разработки процессов дуговой сварки и, как таковая, предлагает ряд сопутствующих услуг.Достижения включают в себя изобретение процесса сварки MIG с двумя проволоками (используемого для увеличения скорости сварки и скорости осаждения металла или формирования сварного шва) и технологии управления транзисторами, которые проложили путь для TWI к разработке импульсной сварки TIG, сварки MIG с коротким замыканием и импульсной сварки. MIG процессы.

Наша команда, состоящая из более чем 20 профессионалов в области сварки, в том числе высококвалифицированных международных инженеров-сварщиков, может предоставить квалифицированные рекомендации по любому вопросу, связанному с соединением материалов.

Напишите нам на contactus @ twi.co.uk, чтобы узнать больше.

Часто задаваемые вопросы о сварке стержнем

Советы по сварке палкой для начинающих

Моллюски могут сделать вас лучшим сварщиком. Просто подумайте о CLAMS: настройка тока, длина дуги, угол наклона электрода, манипуляции с электродом и скорость движения. Если вы только изучаете процесс сварки, технически называемый дуговой сваркой в ​​защитном металлическом корпусе (SMAW), запоминание этих пяти пунктов улучшит вашу технику сварки.

Прежде чем переходить к информации о сварке, представленной далее в этой статье, уделите минуту и ​​ознакомьтесь со следующими советами по сварке штангой, особенно если вы никогда не зажигали дугу или все еще не знаете, какой аппарат купить.

Q: Какой тип сварочного аппарата лучше всего подходит для универсального использования?

A: Сварочный аппарат с выходом переменного / постоянного тока, будь то электродуговая машина, такая как Miller® Thunderbolt®, или газовый двигатель, такой как сварочная машина / генератор Bobcat ™.

Сварка

постоянным током имеет преимущества перед переменным током для большинства применений, в том числе: более легкий запуск; меньше дуговых отключений и заеданий; меньше брызг / лучше выглядящие сварные швы; более легкая сварка в вертикальном положении и над головой; легче учиться; и более плавная дуга. Обратная полярность постоянного тока (положительный электрод) обеспечивает примерно на 10 процентов больше проплавления при заданной силе тока, чем переменный ток, в то время как постоянный ток прямой полярности (отрицательный электрод) лучше сваривает более тонкие металлы.

Q: Есть ли у выхода переменного тока какие-либо преимущества?

A: Да, это хороший вариант, если вам нужно сваривать материал, который намагничивается из-за трения, например, когда сено, корм или вода постоянно трутся о стальную деталь. Выход постоянного тока не будет работать из-за дуги, когда магнитное поле выдувает расплавленный присадочный металл из сварочной ванны. Поскольку выход переменного тока имеет переменную полярность, он позволяет сваривать намагниченные детали.

Q: Какого размера мне нужна машина?

A: Станок с током от 225 до 300 А справится практически со всем, с чем может столкнуться средний человек, поскольку для большинства процедур сварки стержнем требуется 200 А или меньше.Чтобы сварить материал толщиной более 3/8 дюйма, просто сделайте несколько проходов - это то, что делают профессионалы, даже при сварке 1-дюймовой конструкционной стали.

В: Я вижу слово «рабочий цикл» в спецификациях продукта? Что это обозначает?

A: Рабочий цикл - это количество минут из 10-минутного цикла, которое может выполнить сварщик. Например, Thunderbolt создает выход постоянного тока на 200 ампер при рабочем цикле 20 процентов. Он может непрерывно сваривать при 200 А в течение двух минут, а затем должен остывать в течение восьми минут, чтобы предотвратить перегрев.

Рабочий цикл и сила тока обратно пропорциональны. Thunderbolt работает при 90 А и имеет 100-процентный рабочий цикл, что означает, что вы можете сваривать без остановки. Это правило обратной пропорциональности справедливо для всех машин Miller, но не распространяется на все машины, произведенные другими компаниями.

Q: Какой тип стержня я должен использовать для наплавки?

A: Стержни для наплавки могут обеспечивать ударопрочность, стойкость к истиранию или и то, и другое в зависимости от области применения. Поскольку тип требуемого стержня зависит от типа почвы или заполнителя в вашем районе, обратитесь к местному дистрибьютору сварочных материалов и спросите его мнение.Если вы не знаете дистрибьютора, позвоните по номеру 1-800-426-4553, и оператор автоматически соединит вас с ближайшим дистрибьютором Miller. Вы также можете найти дистрибьюторов на сайте http://www.millerwelds.com/wheretobuy/.

В. Какой тип прутка следует использовать для обычной сварки стали?

A: Обычные электроды, используемые для общих работ, включают 6010, 6011, 6013, 7018 и 7024, каждый из которых имеет определенные свойства: 6010 электродов проникают глубоко, а 6013 электродов проникают меньше.Для улучшения внешнего вида борта и работы с более прочной сталью (например, для сцепки) используйте стержень 7018. Для лучшего проплавления толстого материала отшлифуйте соединение до скоса под углом 30 градусов (оставьте площадку шириной никель на дне канавки) и сделайте несколько проходов. Как вариант, сделайте первый проход с помощью стержня 6010, затем сделайте проход с крышкой с помощью 7018. Удилище 7024, пожалуй, является самым простым в использовании. Толстый флюс этого электрода, также известный как тяговый стержень, автоматически поддерживает правильную длину дуги, что позволяет вам протаскивать стержень прямо вдоль заготовки.

Q: Нужно ли удалять ржавчину или масло перед сваркой?

A: Сварка палкой более щадящая в нечистых условиях, но никогда не помешает очистить детали проволочной щеткой или стереть излишки ржавчины. Если вы хорошо подготовитесь и обладаете средними сварочными способностями, вы сможете сделать качественный шов. Однако даже хорошее сварочное мастерство не может преодолеть плохую подготовку, так как это может привести к растрескиванию, неплавлению и включению шлака.

Помните РАКОВИНЫ

Теперь, когда вы готовы к сварке, вспомните о МОЛОЧКАХ.Может показаться, что нужно много думать о том, чтобы объединить все эти моменты в один момент сварки, но с практикой это становится второй натурой, так что не расстраивайтесь! Сварка палкой получила свое название не потому, что электрод выглядит как палочка, а потому, что каждый прилепляет стержень к заготовке, когда учится сваривать.

Текущая установка

Правильная установка тока или силы тока в первую очередь зависит от диаметра и типа выбранного электрода. Например, пруток 6010 диаметром 1/8 дюйма хорошо работает от 75 до 125 ампер, а пруток 7018 диаметром 5/32 дюйма сваривает при токе до 220 ампер.Сторона коробки электродов обычно указывает рабочие диапазоны. Выбирайте силу тока в зависимости от толщины материала, положения сварки (примерно на 15% меньше тепла для работы над головой по сравнению с плоским сварным швом) и наблюдения за готовым сварным швом. Большинство новых сварочных аппаратов имеют постоянную этикетку, на которой рекомендуются значения силы тока для различных электродов и различных толщин материалов.

Длина дуги

Правильная длина дуги зависит от электрода и приложения. В качестве хорошей отправной точки длина дуги не должна превышать диаметр металлической части (сердечника) электрода.Слишком плотное удерживание электрода снижает сварочное напряжение. Это создает неустойчивую дугу, которая может погаснуть сама по себе или привести к замерзанию стержня, а также дает сварной шов с высоким гребнем. Чрезмерно длинные дуги (слишком высокое напряжение) приводят к разбрызгиванию, низкой скорости наплавки, поднутрениям и иногда пористости.

Многие новички сваривают со слишком длинной дугой, поэтому у них получается шероховатый валик с большим количеством брызг. Небольшая практика покажет вам, что жесткая регулируемая длина дуги улучшает внешний вид валика, создает более узкий валик и сводит к минимуму разбрызгивание.

Угол перемещения

При сварке палкой в ​​плоском, горизонтальном и потолочном положениях используется метод сварки волочением или обратной стороной. Удерживая стержень перпендикулярно стыку, наклоните верхнюю часть электрода в направлении движения примерно на 5-15 градусов. Для сварки вертикально вверх используйте технику толкания или переда и наклоните верх стержня на 15 градусов от направления движения.

Манипуляции

Каждый сварщик манипулирует или плетет электрод в уникальном стиле.Развивайте свой собственный стиль, наблюдая за другими, практикуясь и создавая метод, который приносит вам хорошие результаты. Обратите внимание, что на материале толщиной 1/4 дюйма и тоньше плетение стержня обычно дает бусину шире, чем необходимо. Во многих случаях обычное прямое движение работает нормально.

Чтобы создать более широкий валик на более толстом материале, перемещайте электрод из стороны в сторону, создавая непрерывную серию частично перекрывающихся кругов, или в виде Z-образной, полукруглой или ступенчатой ​​схемы.Ограничьте поперечное движение до двух с половиной диаметров сердечника электрода. Чтобы покрыть более широкую область, сделайте несколько проходов или бусинок.

При сварке вертикально вверх сосредоточьтесь на сварке сторон стыка, а середина сама позаботится о себе. Сделайте небольшую паузу сбоку, чтобы дать возможность дальней стороне валика остыть, а сварочная лужа наверстать упущенное и обеспечить надежное соединение с боковой стенкой. Если ваш сварной шов выглядит как рыбья чешуя, вы слишком быстро продвинулись вперед и недостаточно долго держались по бокам.

Скорость передвижения

При правильной скорости движения получается сварной шов желаемого контура (или гребня), ширины и внешнего вида. Отрегулируйте скорость движения так, чтобы дуга оставалась в пределах одной трети сварочной ванны. На малых скоростях движения получается широкий выпуклый борт с неглубоким проникновением. Чрезмерно высокие скорости движения также уменьшают проникновение, создают более узкий и / или сильно выпуклый борт и, возможно, поднутрения.

Несколько последних советов. Всегда помните, что вам нужен хороший обзор сварочной ванны.В противном случае вы не сможете обеспечить сварку в стыке, сохраняя дугу на переднем крае лужи и используя нужное количество тепла (на самом деле вы можете увидеть лужу со слишком большим тепловым выходом из стыка). Для лучшего обзора держите голову в стороне от дыма, чтобы вы могли легко видеть лужу.

Также помните, что вы учитесь на ошибках. Нет ничего постыдного в шлифовании плохих сварных швов. Фактически, профессиональные сварщики создают идеальные сварные швы, распознавая дефекты, шлифуя их и повторно сваривая.

Источники сварочного тока Консультанты по сварке сварочных инверторов, источников сварочного тока, сварочных аппаратов и других сварочных и режущих систем

ИСТОЧНИКИ СВАРОЧНОГО ПИТАНИЯ
Напа.Рави
Arcraft Plasma Equipments (I) Pvt Ltd.

РЕФЕРАТ

Введение в источники сварочного тока, различные типы, применения, полезные определения, относительные преимущества, недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.

1. ВВЕДЕНИЕ

  • W полировка - это процесс соединения двух металлов. Чтобы соединить два металла, требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
  • E Вер. С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно появляются инновации.
  • T Выбор источника сварочного тока зависит от процесса сварки.
  • T Вот два типа источников сварочного тока.
    1. источники постоянного тока.
    2. источники питания постоянного напряжения.
  • Источник постоянного тока используется в процессах сварки MMAW и TIG.
  • MMAW - это ручная дуговая сварка металлическим электродом.
  • TIG - сварка вольфрамовым электродом в среде защитного газа.
  • Источник постоянного напряжения используется в процессах сварки MIG / MAG и SUBARC.
    1. MIG - сварка металла в среде защитного газа.
    2. MAG - сварка металла активным газом.
    3. SUBARC означает сварку под флюсом.
  • O В нашем обсуждении будут рассмотрены источники питания, которые используются в процессах сварки MMAW и TIG
  • Мы можем понять, что сварка может выполняться с использованием
    1. источник питания переменного тока.
    2.Источник питания постоянного тока.
  • Ниже приведены типы источников сварочного тока, которые можно дифференцировать на основе параметров, основанных на значениях.

2. РАЗЛИЧНЫЕ ВИДЫ ИСТОЧНИКОВ СВАРОЧНОГО ЭНЕРГИИ.

2.A. Источники питания переменного тока

А1. Трансформатор сварочный фиксированный.

А2. Сварочный трансформатор переменного тока (шунтирующий магнитный).
а) Утюг
б) Подвижная катушка

2.B. Источники питания постоянного тока.

В1.Источник сварочного тока преобразовательного типа (сварочный выпрямитель).

B2. Выпрямитель сварочный тиристорный.

B3.Источник сварочного тока на основе чоппера.

B4. Инверторный источник сварочного тока.

3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ

1. Коэффициент мощности: это соотношение между активной мощностью и суммой активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
3. Вход, кВА, однофазный: входное напряжение X входной ток
4.Вход, кВА, трехфазный:% 3 X Вход напряжения X Входной ток
5. Входная мощность:% 3 X Входное напряжение X Входной ток X коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: входная мощность X КПД
8. Напряжение холостого хода: это напряжение, доступное на выходных клеммах источника сварочного тока, когда сварка не выполняется.
9.Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток на выходе источника сварочного тока, выраженный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.
12. Скорость осаждения: это вес осажденного материала в единицу времени, выраженный в кг / час или кг / мин при заданном наборе условий.Это также зависит от источника питания. Уменьшается из-за брызг и паров. В типичном тесте при использовании сварочных инверторов он увеличивается примерно на 15–20%.
13. Скорость плавления / выгорания: это скорость, с которой электрод определенного размера плавится заданным током, и выражается в см / мин. Он быстро увеличивается по мере увеличения тока, особенно для электродов малого диаметра.

4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ

4.А1. Сварочный трансформатор фиксированного тока.



Преимущества:
1.Очень низкие начальные вложения
2. Простота использования и обслуживания.

Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксирован, также будет зависеть от электрода и входного напряжения.
3. Очень неэффективно.
4. Очень низкий коэффициент мощности.
5. Из-за того, что 1 и 2 потребляют очень большой ток от электросети. (см. таблицу).
6. Из-за 3-х эксплуатационных расходов высоки.
7. Низкое качество сварного шва.
8. Грубая сила тока.
9. Сварка на малых токах невозможна.
10. Крупногабаритное оборудование, при этом занимает большую площадь.
11. Плохая переносимость.
12. Сварка TIG / аргоном невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.

4.A2. Сварочный трансформатор переменного тока (шунтирующий магнитный).


Подвижный сердечник
или
Движущийся Утюг

Преимущества:
1.Очень низкие начальные вложения
2. прост в использовании и обслуживании

Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3. Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от предприятия электроснабжения. (см. таблицу).
5. Из-за 3-х эксплуатационных расходов высоки.
6.Низкое качество сварного шва.
7. Лучшее управление током по сравнению с предыдущим типом, но неудовлетворительное.
8. Крупногабаритное оборудование, таким образом, занимает большую площадь.
9. Сварка TIG / аргоном невозможна.
10. Сварка на малых токах невозможна.
11. Низкая производительность и эффективность наплавки

4.B2. Тиристорный сварочный выпрямитель.



Преимущества:
1.Умеренные первоначальные инвестиции
2. прост в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.

Недостатки:
1. высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но невысока.
3. Низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет большой ток от предприятия электроснабжения.
5.Из-за 3-х эксплуатационная стоимость высока.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучшее управление током по сравнению с предыдущими типами.
9. Крупногабаритное оборудование, поэтому занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость наплавки и эффективность.

5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.

  • AC Линейное напряжение используется как входное для сварочного оборудования.
  • Он имеет соответствующую фильтрацию и выпрямление RFI / EMI.
  • Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
  • Это постоянное напряжение подается на переключающее устройство через высокочастотный силовой трансформатор.
  • Поскольку эта частота переключения очень высока, размер этого трансформатора становится очень маленьким по сравнению с его противоположными частями.
  • Выход трансформатора понижен соответствующим образом.
  • Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
  • Этот выход используется для сварки.
  • Используются подходящие методы управления и обратной связи.

6. ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ

6а.Тиристеры / тиристоры (выпрямители с кремниевым управлением)

  • Доступны устройства очень большой емкости, которые очень прочные.
  • Очень низкая частота срабатывания, которая находится в пределах звукового диапазона.
  • Привод ворот прост и эффективен.
  • Значит габариты и вес оборудования большие.
  • Так как частота работы хорошо попадает в звуковой диапазон, сварка очень шумная.
  • Поскольку коммутация принудительная, большое и большее количество компонентов.
  • Скорость регулирования тока низкая, поэтому очень низкий сварочный ток невозможен.
  • Большие начальные импульсные токи.
  • Сильное разбрызгивание и испарения. Низкое качество сварного шва.
  • Большой внутренний нагрев из-за большого циркулирующего тока.

6б.БЮТ (Биполярные транзисторы)

  • Все вышеперечисленные недостатки устранены, но требуется громоздкий и неэффективный базовый привод, что сложно и не подходит для больших мощностей.
  • Транзисторы большой мощности чрезвычайно дороги.
  • Поскольку технология совершенствуется с использованием IGBT и MOSFET, эти устройства не используются при сварке.

6с.МОП-транзисторы (полевые транзисторы на основе металл-оксида и полупроводника)

  • В этом устройстве цоколь заменен на калитку.
    Привод ворот прост и чрезвычайно эффективен.
    Очень высокая скорость переключения, следовательно, размер трансформатора становится маленьким.
    Легко возможна работа до 100 кГц.
  • При больших рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть соответствующим образом выбран, чтобы соответствовать подходящему размеру медного проводника.
  • Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
  • Следовательно, используется в источниках энергии малой и средней мощности.

6д. IGBT (биполярные транзисторы с изолированным затвором).

  • Это комбинация BJT и MOSFET.
  • Очень простой и эффективный привод ворот.
  • Устройства большой емкости доступны по разумной цене.
  • Сокращает время сборки и обслуживания.
    Возможна работа намного выше звукового диапазона и, следовательно, бесшумная работа.
  • Доступно только устройство для источников питания большой мощности. Потери мощности сопоставимы с полевыми МОП-транзисторами при малых мощностях и меньше при средних и более высоких мощностях.
  • И, следовательно, можно применять концепции проектирования строительных блоков.

7.ТОПОЛОГИИ ДИЗАЙНА.

а. Резонансные источники питания.
б. Источник питания ШИМ. (Широтно-импульсная модуляция)


7.a. Резонансные источники питания обладают недостатком в виде большого циркулирующего тока, большого размера из-за коммутирующих цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу пропускания и, следовательно, широкие вариации тока невозможны. Они производят меньше электромагнитных помех.Следовательно, они старого поколения для сварки. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц в области связи, где электромагнитные помехи вызывают серьезную озабоченность.

7.b. Источники питания PWM - это выбор дня, так как они предлагают большой и быстрый контроль. Проблема EMI снижается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций.Скорость коррекции исключительно важна для контроля скачков тока, которые необходимы при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания и очень хорошую способность к повторному зажиганию дуги. Следовательно, это новейший и лучший выбор для сварочных работ.

7. КАК ОБОРУДОВАНИЕ ARCRAFT ЛУЧШЕ, ЧЕМ ДРУГИЕ?

1. Предназначен для более широких колебаний входного напряжения.

2. Предназначен для более широких колебаний температуры окружающей среды.

3. Защищено от пониженного и перенапряжения, однофазного тока и перегрева.

4. Предоставляется столько функций, сколько требуется клиенту.

5. Бросок тока отсутствует, начинается с установленного значения тока.

6. Очень большое количество моделей на выбор.

7. Проверено и испытано на качество.

8. Безупречный дизайн и, следовательно, простота обслуживания.

9. Обученный персонал для оказания услуг прямо у вас на пороге.

10. Очень малое время простоя, так как все запчасти легко доступны.

11. Благодаря высокой рабочей частоте инвертора, очень низкая пульсация, благодаря чему сварочный ток является плавным и стабильным. Обеспечивается отличное качество сварных швов.

12. Равномерные сварные швы, малое разбрызгивание и меньшее количество дыма.

13. Очень высокая производительность и эффективность наплавки.

14. Последняя технология ШИМ с использованием IGBT.

СРАВНЕНИЕ

  • Возьмем, используется электрод дуговой сварки 4мм
  • Требуется сварочный ток 160 А при примерно 24 В
  • Выходная мощность = 160 А X 24 В = 3840 Вт или 3.840 кВт
  • Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного входного источника питания. При сравнении в реальных измерениях входное и выходное напряжение должны быть точно измерены.
Параметр Сварочный трансформатор Сварочный выпрямитель Сварочный инвертор
Ток холостого хода от 4 до 5 А от 4 до 5 А 0.От 3 до 0,5 А
Коэффициент мощности без нагрузки 0,2 0,2 0,99
Без нагрузки от 400 до 500 Вт от 400 до 500 Вт от 50 до 100 Вт
Выходная мощность 3.84кВт 3,84 кВт 3,84 кВт
КПД 0,6 0.6 0,9
Входная мощность 6.4 кВт 6.4 кВт 4.27 кВт
Входной коэффициент мощности от 0,5 до 0,6 0,6 0,95
Входная кВА 12.От 8 до 10,66 при 230 В, 1 фаза 10,66 при 415 В, 3 ф. 4,5 при 415 В, 3 ф.
Входной ток от 55 А до 46 А 14.8 А 6,3 А
Энергопотребление в течение 8 часов в сутки 51,2 кВтч 51,2 кВтч 34.16 кВт / ч
Энергопотребление за 250 дней в году 12,800 кВтч 12,800 кВтч 8540 кВт / ч
Стоимость электроэнергии по цене 5 рупий за кВтч 64000 рупий 64000 рупий 42700 рупий
Превышение стоимости по сравнению с инвертором 21 300 рупий 21 300 рупий -
Избыточный входной ток от источника питания 48 А 8.5 А -
Экономия на эксплуатационных расходах, как указано выше - - 21 300 рупий
Экономия входного тока - - 8.От 5А до 48А
Экономия установленной мощности - - 6.От 1 кВА до
11,0 кВА


Следовательно, есть экономия 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год. Мы можем рассчитать то же самое для данного количества используемых машин и часов, что существенно снизит расходы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
