Токарная приставка по дереву – Домашняя мастерская
Токарная приставка по дереву

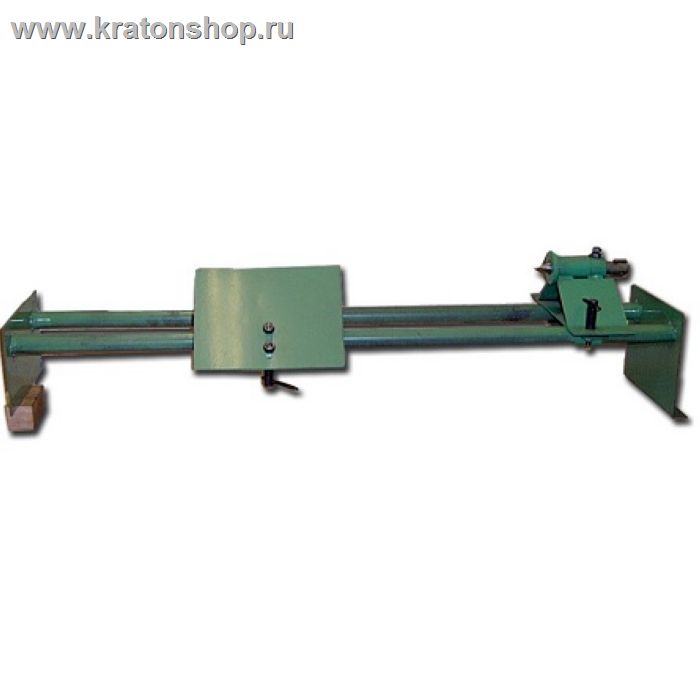

Настоящего токарного станка по дереву у меня нет, но вместе с универсальным деревообрабатывающим станком я купил и токарную приставку к нему. Она представляет из себя станину с передней, задней бабкой и подручником. Привод ременный от шкива двигателя деревообрабатывающего станка с возможностью регулировки числа оборотов путем изменения размеров шкивов. Есть в комплекте также и центры в виде стакана и с зубцами, а также планшайба. Хорошо бы ещё прикупить со временем хороший самоцентрирующийся трехкулачковый патрон, тогда вообще было бы прекрасно.Вот вид токарной приставки сверху:
Вместе со станком продавались и три больших резца для токарных работ. Кроме того у меня накопился порядочный “арсенал” самых разных стамесок для резьбы по дереву, часть из которых можно использовать и для токарных работ, так как он достаточно большие и прочные. Конечно, это не совсем удобно, так как при необходимости поработать на самом деревообрабатывающем станке приходится снимать приводной ремень на шкив токарной приставки, а иногда, когда пилить или строгать на станке предстоит много, то нужно вообще демонтировать её, иначе она будет мешать.
Характеристики токарной приставки: станина состоит из двух параллельных металлических труб круглого сечения диаметром 35 мм и длиной – 1300 мм сваренных между собой на двух подставках. Максимальное расстояние между центрами передней и задней бабок -1000 мм; диаметр шкивов (их два на одном валу) – 160 и 140 мм. Высота от станины до оси центров – 120 мм. Максимальное расстояние от оси центров до опоры подручника – мм. Длина подручника 300 мм.

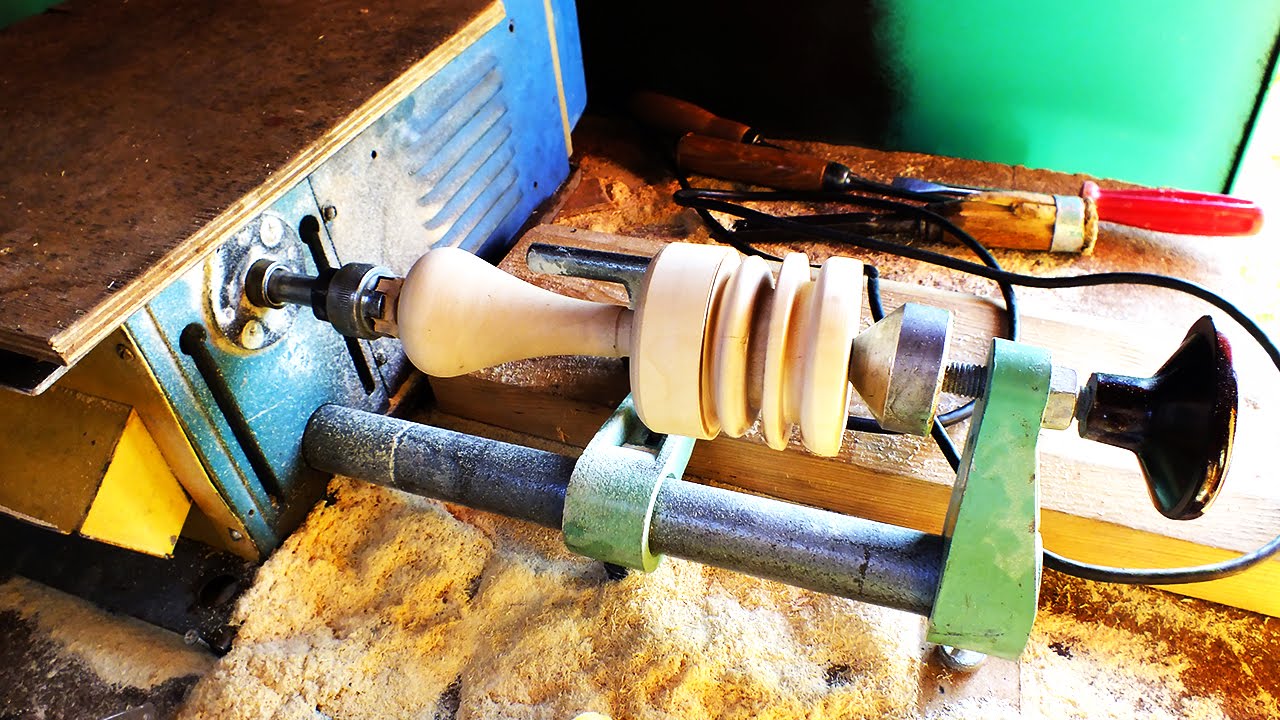

Токарную приставку я прикрутил саморезами к толстой деревянной доске, один конец которой (с передней бабкой) поставил на стол рядом с деревообрабатывающим станком и также закрепил на четыре самореза длиной 80 мм, засверлив в доске углубление на 2,5 см. Под второй конец доски подставил деревянный брус 50 х 100 мм, закрепил саморезами, а сам брусок также парой саморезов укрепил к торцу нижней полки своего рабочего стола. Конструкция получилась надежная и легко разборная.
Вот, собственно, чем я располагаю для того, чтобы начать заниматься токарным ремеслом.
А это уже моя первая (исключая пробную) деревянная поделка, выточенная сегодня на токарной приставке.
Этот кубок выточил из черемухи. Как-то давно, уже несколько лет назад было прибрано черемуховое полено – пришлось вырубить в саду старое дерево.
Понравился цвет и фактура древесины – очень уж красивые разводы в сердцевине, которая гораздо темнее, чем желтоватая заболонь. Древесина очень плотная, тяжелая и резцом обрабатывается тяжело, но прекрасно шлифуется и приобретает глянцевый блеск. Зачистил сначала наждачной бумагой, а потом ещё и древесной стружкой.
Следующее Предыдущее Главная страница

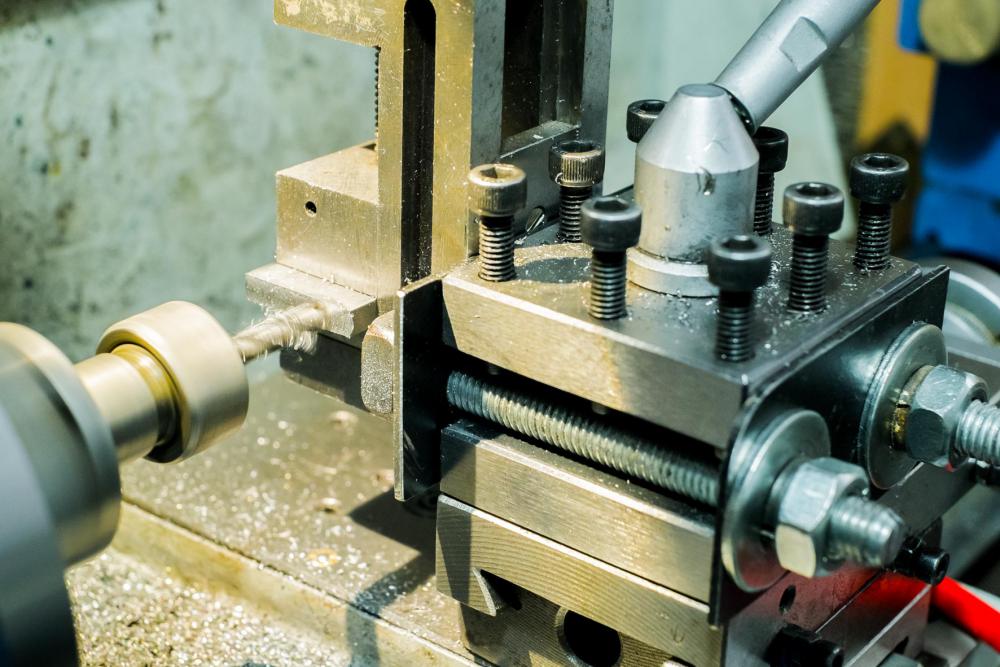

Приставки с электроприводом для станка
На крупных предприятиях могут работать тысячи людей на множестве металлорежущих и деревообрабатывающих станков. Там существует разделение труда, и одна и та же деталь может обрабатываться сначала на токарном станке, а затем на фрезерном или шлифовальном.
Все эти операции выполняются разными людьми, и это в условиях крупных предприятий вполне оправданно. Когда речь идёт о небольших предприятиях, выпускающих, может быть, точно такую же продукцию, большой станочный парк не используется. Обычно в таких случаях применяются небольшие приставки с электроприводом для станка.
Они используются либо для разового, либо для мелкосерийного производства. Перед крупногабаритными станками у них имеется ряд преимуществ, в том числе и такие:
- малые габариты;
- относительно невысокая цена;
- простота монтажа и обслуживания.
В то же время такая приставка является полноценной производственной единицей, позволяющей выпускать на ней промышленную продукцию любой сложности. По сути приставка — это полноценный станок, который, впрочем, имеет не только достоинства, но и недостатки, при этом недостатки являются продолжением достоинств. Так, небольшие габариты оборачиваются и небольшой массой, что может вносить осложнения в работу оборудования.
Поскольку эти приставки предназначены для обработки разного рода деталей из металла и древесины, их работа зачастую связана с такими явлениями, как тряска и вибрация. Крупные станки гасят и вибрацию, и тряску благодаря своей большой массе. Компактные приставки с электроприводом для станка тоже изготавливаются из металла, а значит, также имеют значительную массу, но она не настолько велика, чтобы поглощать всю возможную вибрацию, которая образуется при её работе. Поэтому во избежание разного рода неприятностей приставка крепится к станине струбцинами, которые должны обеспечивать её неподвижность во время работы, в противном случае приставка может не только переместиться, но даже и перевернуться.
В качестве станины для приставок может использоваться любая ровная поверхность, обладающая значительной массой. Если говорить о том, какие приставки с электроприводом для станков пользуются наибольшей популярностью, то чаще всего имеются в виду:
- токарные;
- фрезерные;
- шлифовальные;
- рейсмусовые.
Токарные приставки

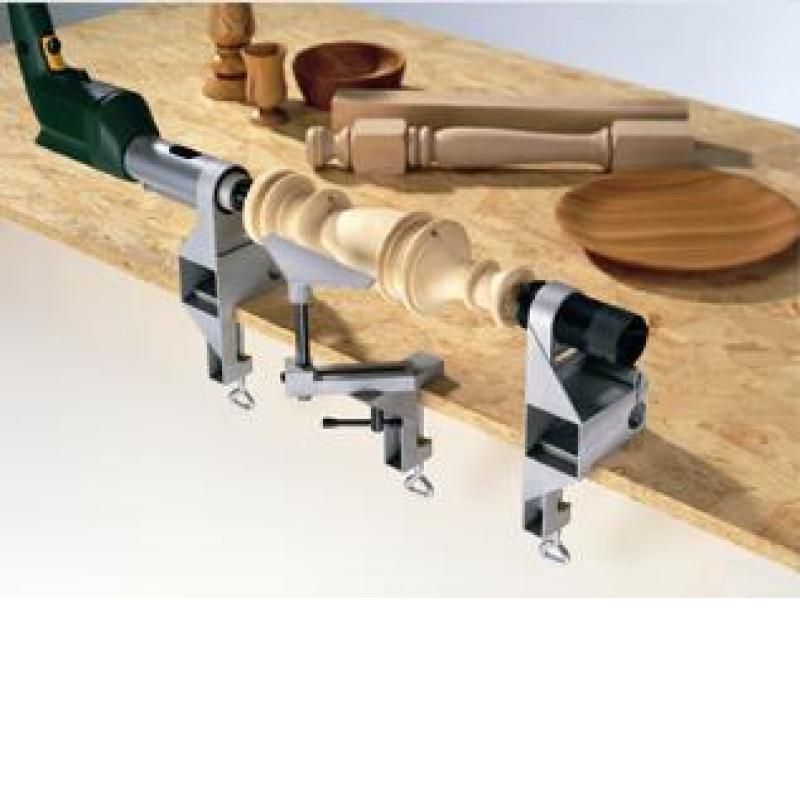

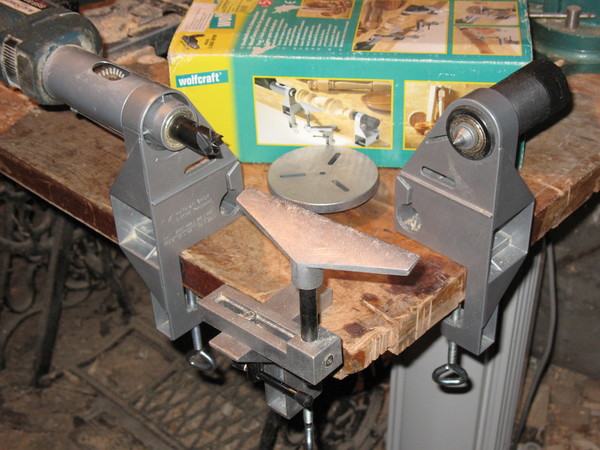

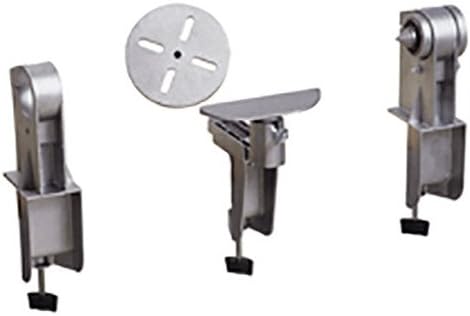

Токарные приставки довольно часто устанавливаются на обычную дрель, которая и служит в качестве электропривода. Выбор в качестве привода именно электродрели обуславливается оптимальной скоростью вращения её головки, которая составляет примерно 600 оборотов в минуту. Это позволяет обеспечить достаточно высокое качество обработки деталей. В частности, именно на использование этого привода рассчитана токарная приставка Wolfcraft.
Фрезеровальные приставки

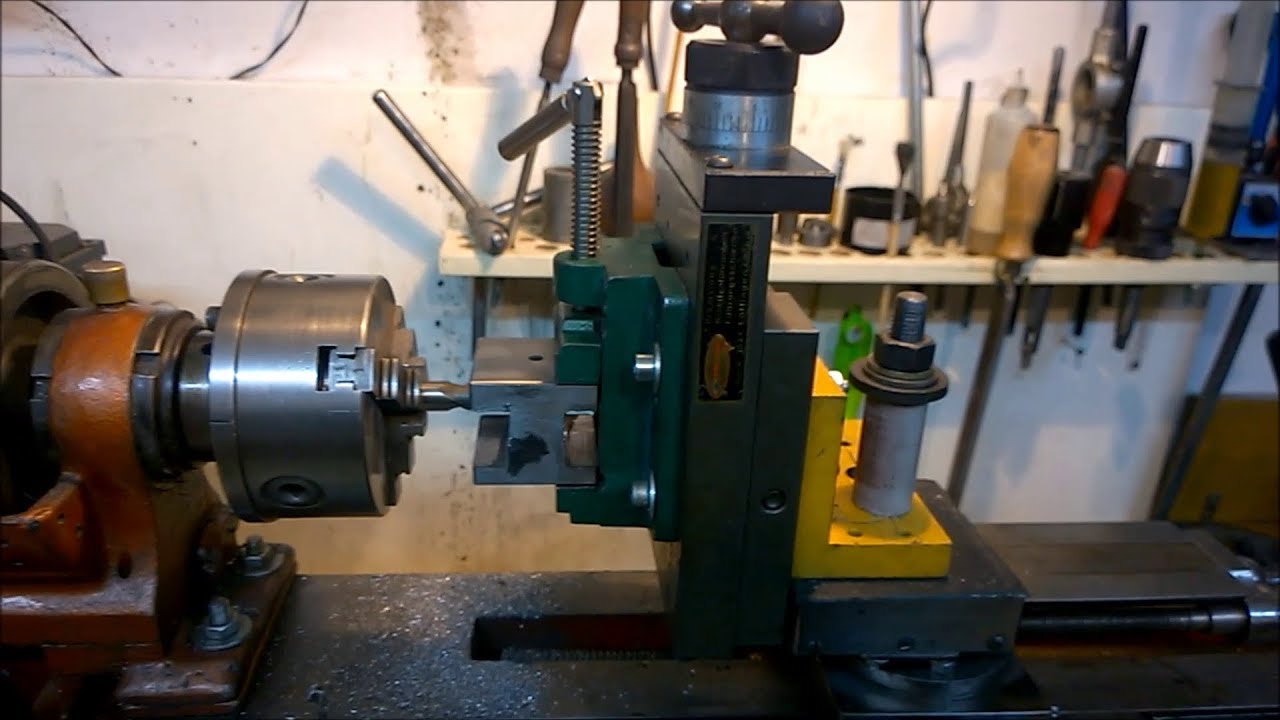

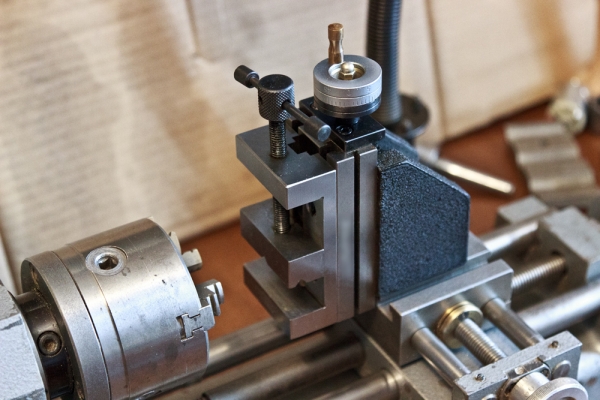

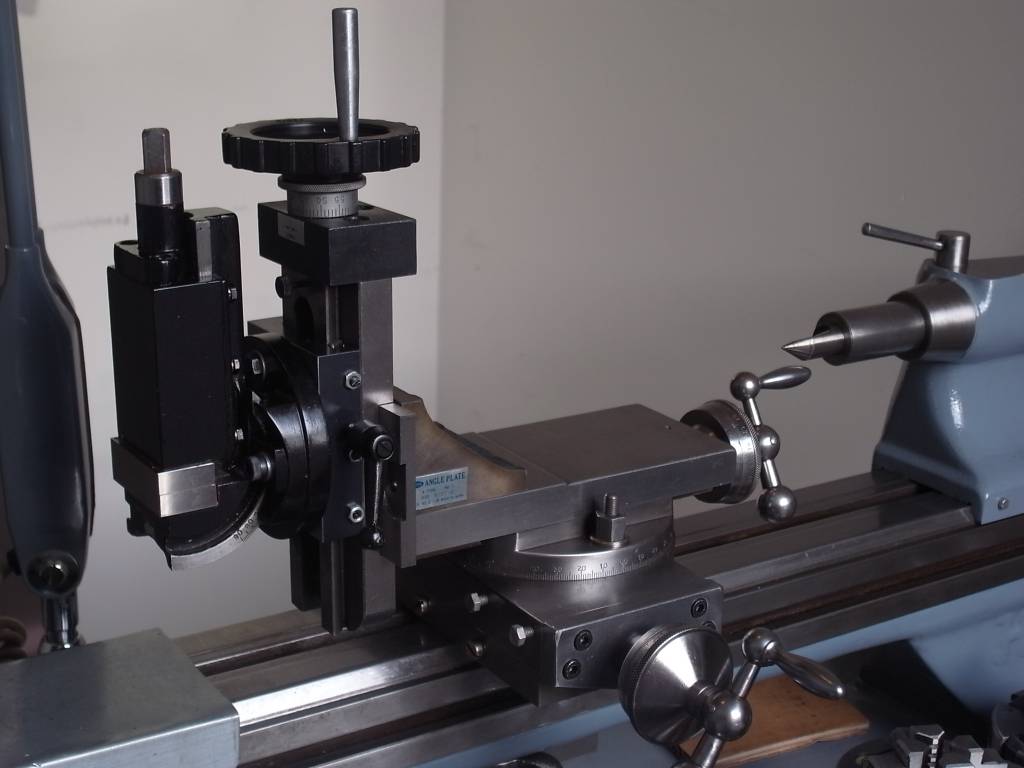

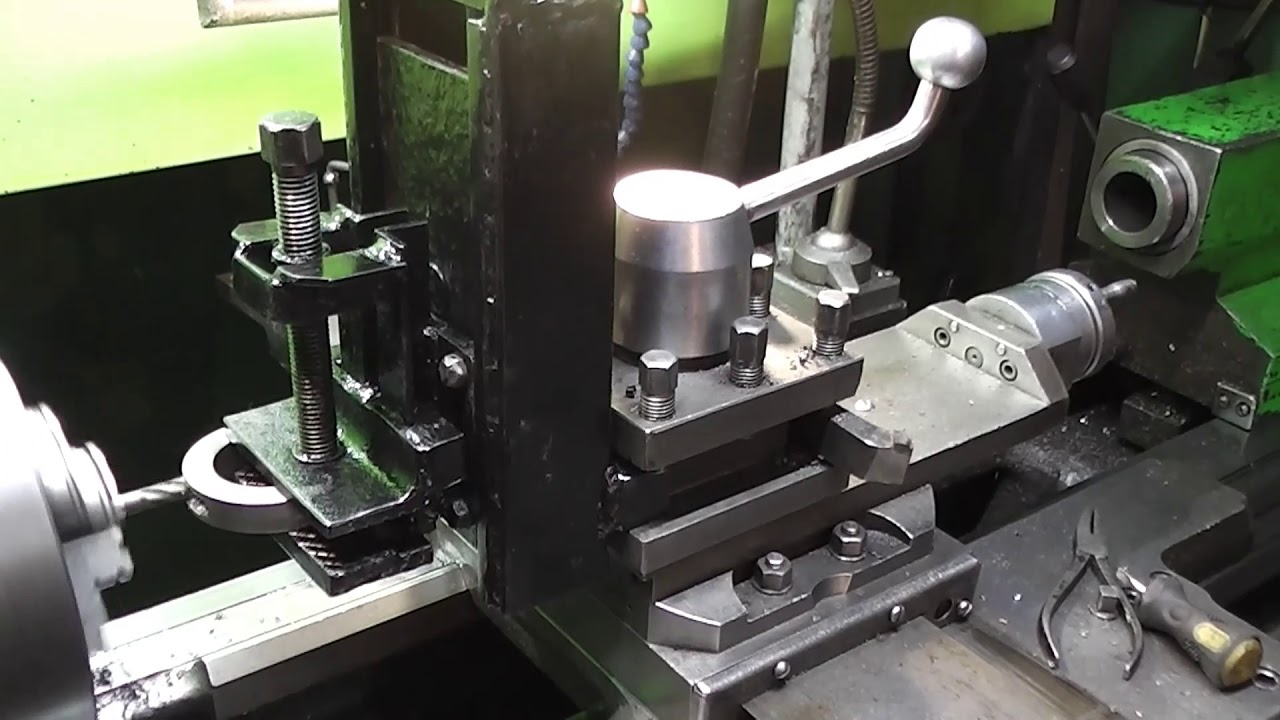

Дрель может служить электроприводом и для фрезеровальной приставки. По своим возможностям она не уступает фрезерному станку, в то же время обладает всеми преимуществами приставки, то есть возможностью размещения в любом месте, в том числе и на станине токарного станка. В этом случае получается своего рода токарно-фрезерный станок, обладающий функциональностью токарного и фрезерного станка вместе.
Шлифовальные приставки
Шлифовальные приставки с электроприводом для станка также могут размещаться на станинах токарных станков.
В процессе эксплуатации они могут использоваться как для тонкой, так и для грубой обработки различных изделий. На ней можно без особых усилий производить очистку от ржавчины, зачищать заусенцы, используя для этой цели рашпиль.
Рейсмусовые приставки
Рейсмусовые приставки также обладают малыми габаритами и небольшой массой. Они крепятся на верстаке, столе или любой другой ровной поверхности. Рейсмусовые приставки предназначены для выполнения строгальных работ.
Приспособление для шарового/радиусного токарного станка (10 мм)
ПоискПосещение мастерской приветствуется, только по предварительной записи. Пожалуйста, позвоните, чтобы договориться о времени визита.
- Артикул:
- БТА001
- Доставка:
- Бесплатная доставка
MSRP: $64,95
Сейчас: 59,95 $
— Вы экономите
$5.
00
Текущий запас: 22
Количество:Часто покупают вместе:
- Описание
Описание
- ХВОСТОВИК 10 мм / 3/8″
- УСТАНАВЛИВАЕТСЯ НА БОЛЬШИНСТВО СТАНКОВ ДЛЯ ТОЧНОЙ ТОЧКИ – Радиус 180 градусов
- Включает режущую инструментальную сталь HSS
- Прочная конструкция
Более подробную информацию о размерах см. на рисунках.
У нас также есть направляющая для точения шариков на токарном станке, см. здесь: Направляющая для точения шариков
Хвостовик 10 x 10 мм
Макс.
диаметр токарной обработки: 25 мм
Инструмент высотой 99,2 мм.
Для международных почтовых отправлений, пожалуйста, свяжитесь с нами перед покупкой
Посмотреть всеЗакрыть
- сопутствующие товары
- Клиенты также просмотрели
Сопутствующие товары
Клиенты также просмотрели
В корзину
Быстрый просмотр
Выравниватель машинных метчиков 0-4 мм
Рекомендуемая производителем розничная цена: $45,95
Сейчас: 36,95 $
МАШИННЫЙ ВЫРАВНИВАТЕЛЬ МЕТЧИКОВ APRICA
ВМЕСТИМОСТЬ 0-4 ММ – Хвостовик 3/8 дюйма
Диаметр ручки: 1 ” (Обратите внимание, что Tap не входит в комплект — просто демоверсия) Обеспечивает чувствительность при нарезании вручную небольших отверстий на.
..
Выберите параметры
Быстрый просмотр
Пластины для контроля поверхности калиброванные 200-300мм
Сейчас: $189,95 – $264,95
КОНТРОЛЬНЫЕ ТАБЛИЧКИ ПОВЕРХНОСТИ Поставляется с международным сертификатом калибровки Изготовлен из качественного чугуна Поверхностные пластины и столы служат прецизионной справочной базой для…
Выберите параметры
Быстрый просмотр
Индексируемый держатель для профилирования с твердосплавным наконечником, хвостовик 20 мм
Сейчас: $12,95 – $124,95
Сменный держатель для профилирования с твердосплавным наконечником, хвостовик 20 мм 125 мм в длину Вставка из карбида радиусом 8 мм Идеально подходит для глубокого профилирования
Для того, чтобы поставить радиус на вашей работе
Используется для токарной обработки
Винт и ключ.
..
Быстрый просмотр
Сменный держатель для профилирования с твердосплавным наконечником, хвостовик 16 мм
Сейчас: $12,95 – $119,95
Сменный держатель для профилирования с твердосплавным наконечником Хвостовик 16 мм 100 мм в длину Вставка из карбида радиусом 8 мм Идеально подходит для глубокого профилирования Для того, чтобы поставить радиус на вашей работе Используется для токарной обработки Винт и ключ…
Точение шаров на токарном станке, часть 2 – Рабочие приспособления
Приспособление для поворота шара — это простой способ сделать круглую форму. Его основное ограничение заключается в том, что существует очень четкое ограничение в отношении диаметра обрабатываемой детали, а также угла поверхности, которую можно изготовить.
Выравнивание приспособления для поворота шара
Для изготовления точного шарика (вертикальная) ось вращения приспособления для поворота шарика должна находиться в той же вертикальной плоскости, что и ось вращения шпинделя токарного станка.
Для достижения наилучших результатов необходим четырехкулачковый патрон или сборщик.
Предположим, что заготовка находится в патроне по центру. Внешняя сторона обтачивается по мере необходимости до нужного диаметра. В этом случае важно очень тщательно выровнять насадку, иначе невозможно будет изготовить идеальный шар. Если требуется идеальный шар точно правильного размера, то можно уменьшить заготовку до диаметра, немного превышающего требуемый.
Резак настроен так, чтобы касаться этого только с одной стороны, как показано на рисунке.
Установка фрезы с одной стороны
Седло перемещается вправо, а инструмент поворачивается, если возможно, в другую сторону.
Положение фрезы регулируется так же, как и положение насадки в направлении внутрь/наружу до тех пор, пока фреза не коснется поверхности стержня в обоих положениях. После этого поперечный суппорт блокируется.
На этой фотографии хорошо видно, как передняя часть ласточкиного хвоста была обрезана, чтобы можно было сделать сферы чуть большего размера.
Сделав это, можно установить насадку вдоль станины станка. Точно установить это непросто. Но в большинстве случаев можно установить фрезу в одно из положений входа/выхода и совместить острие фрезы с концом заготовки. Это устанавливает вертикальную ось вращения насадки на конец заготовки. Седло заблокировано. Верхняя часть ласточкиного хвоста на насадке сразу же отодвигается от заготовки на расстояние чуть больше требуемого радиуса.
Затем седло перемещается до тех пор, пока фреза не коснется заготовки. Седло снова заблокировано. Наконечник резака теперь очень близко к последнему надрезу, который будет сделан. Резак отодвигается от заготовки , поэтому первый рез просто обрезает углы конца заготовки..
Установка фрезы
Фреза изготовлена из квадратного куска быстрорежущей стали. Это простая V-образная форма. Но V должен быть центром одной стороны куска HSS. «Квадратное» отверстие в насадке немного выше его ширины, поэтому высоту резака можно регулировать по мере необходимости. Резак, сделанный таким образом, не будет иметь граблей, но все равно будет резать.
Пытаясь разрезать шар с максимально возможным «углом», резак должен срезать всю левую сторону.
Точение целых шаров
Этот метод может сделать шар на валу, где «угол» шара составляет около 270º из возможных 360º. Предел в значительной степени заключается в том, что навесное оборудование ударяет по патрону.
Следует также отметить, что для получения этого угла шар должен быть удален от патрона на большое расстояние. Для получения наилучшего результата необходимо снять левую сторону резака.
Использование рычагов для управления положением поперечных салазок
Если рычажный механизм можно установить на станину токарного станка на одном конце и соединить с поперечным суппортом на другом конце, то при перемещении поперечного суппорта этот рычажный механизм заставит седло перемещаться влево/вправо, так что фреза перемещается по кругу. .
Силы на рычажном механизме таковы, что этим методом можно резать только относительно большие радиусы.
Точка, в которой звено поворачивается на станине токарного станка, будет определять положение центра дуги, по которой движется инструмент. Радиус получаемой поверхности будет определяться длиной звена плюс радиальное расстояние резания. подсказка от пути, по которому идет ссылка на седле.
Диаметр обрабатываемой детали ограничен поворотом станка.
Для выпуклой поверхности зацепление находится слева от седла. Поскольку заготовка будет находиться справа от патрона, радиус, который можно отрезать, варьируется от почти нуля до расстояния от левого конца станины токарного станка до места справа от патрона.
Рычажный механизм должен быть установлен на станине таким образом, чтобы его центр находился непосредственно под осью вращения шпинделя, иначе будет сформирована часть бублика.
Точение шара с перемещением фрезы в вертикальной плоскости

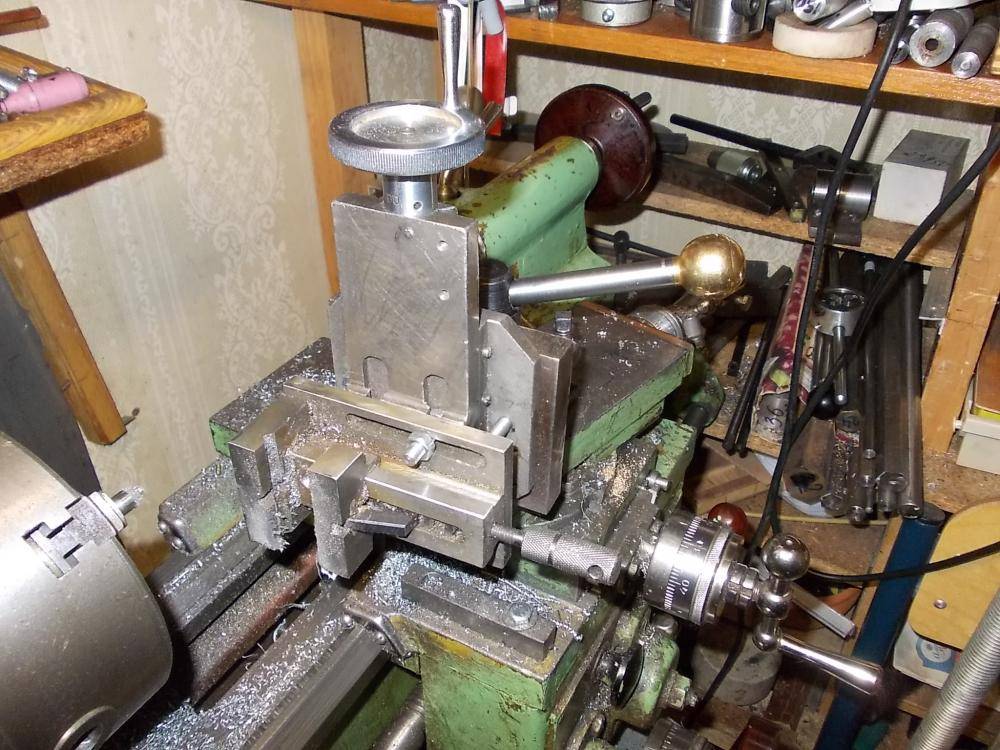

Обычный способ сделать это – сделать крепление так, чтобы оно подходило к стойке инструмента. Режущая часть находится на направляющей типа «ласточкин хвост». Положение этого определяет диаметр разреза. В показанном ниже примере часть «ласточкин хвост» была взята из небольшой делительной головки.
Рычаги, используемые для создания вогнутых поверхностей
Если рычажный механизм находится справа от седла, поверхность будет вогнутой. Длина соединения может быть от нуля до расстояния между правой стороной седла и концом станины токарного станка.
