Токарные кулачки: Кулачки токарные купить | Кулачок токарного патрона
alexxlab | 04.03.2023 | 0 | Разное
Кулачки для токарных патронов | SAMCHULLY, SEOAM, ROHM, SMW AUTOBLOK, FORKARDT, AUTO STRONG, CHANDOX, TONFOU, KITAGAWA, MMK MATSUMOTO
OSNASTIK
- Кулачки каленые токарные стандартные
- Кулачки сырые токарные стандартные
- Кулачки сырые дюймовые и Алюминиевые
Мировые
производители
- Кулачки Азиатских производителей
- SAMCHULLY – кулачки закаленные и сырые, пазовые сухари
- AUTOGRIP- кулачки закаленные и сырые, пазовые сухари
- SEOAM – кулачки закаленные и сырые, Т-гайки
- AUTOSTRONG – кулачки закаленные и сырые, Т-гайки
- CHANDOX – кулачки закаленные и сырые, Т-гайки
- TONFOU – кулачки закаленные и сырые, Т-гайки
- KITAGAWA – кулачки закаленные и сырые, Т-гайки
- MMK MATSUMOTO – кулачки закаленные и сырые, Т-гайки
- TAIKI – кулачки закаленные и незакаленные, Т-гайки
- Кулачки Европейских производителей
- ROHM – кулачки закаленные и сырые, Т-гайки
- SMW AUTOBLOK – кулачки закаленные и сырые, Т-гайки
- SCHUNK – кулачки закаленные и сырые, Т-гайки.
- FORKARDT – кулачки закаленные и сырые, Т-гайки.
OSNASTIK
- Удлиненные, высокие и широкие кулачки к токарным патронам
Кулачки для токарных патронов
В данном разделе представлены зажимные токарные кулачки для ручных патронов, механизированных (гидравлических) и специальных зажимных патронов, а также т-гайки и пазовые сухари, служащие для крепления зажимных кулачков к зажимному патрону.
Частым вопросом является отличие т-гаек от пазовых сухарей. Эти крепёжные детали очень похожи по функционалу и единственным их отличием является площадь крепления — у пазовых сухарей она больше.

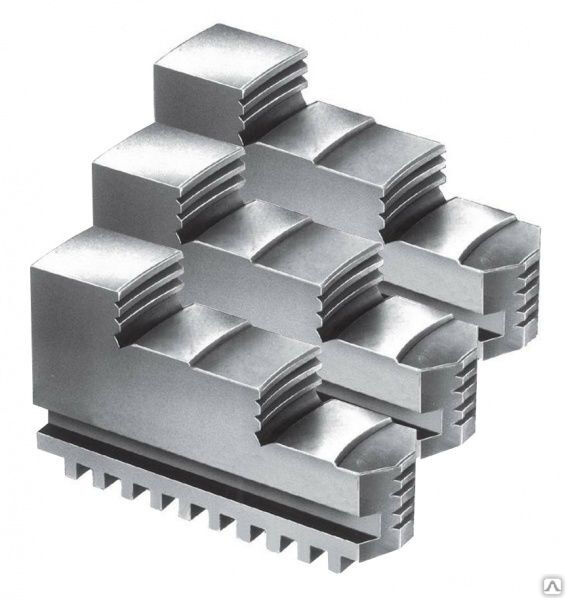

Представленные в разделе токарные кулачки разделены на закаленные и сырые (незакалённые). Их особенности и преимущества:

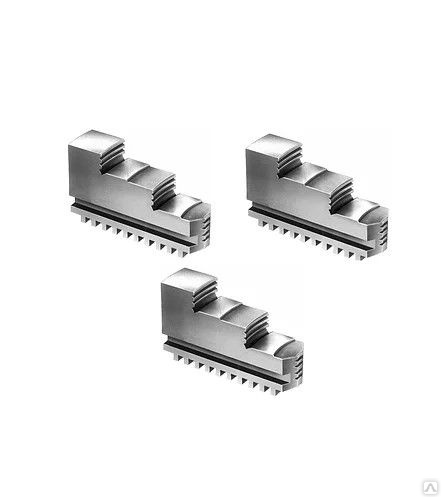

- Каленые токарные кулачки — выполняются из закалённой стали и сплавов, обладают большей прочностью и износостойкостью, сбалансированы. Из-за большей износостойкости часто используются в массовом производстве, а также в ситуациях, когда деформация в месте зажима не является критичной.

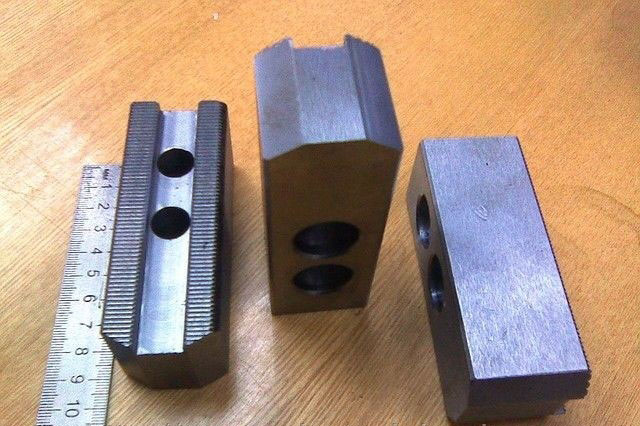

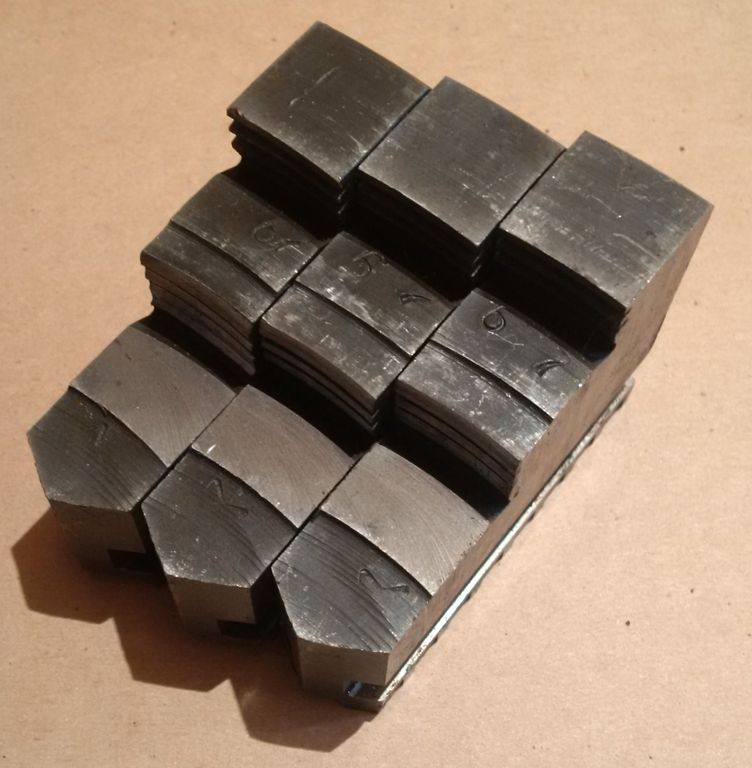

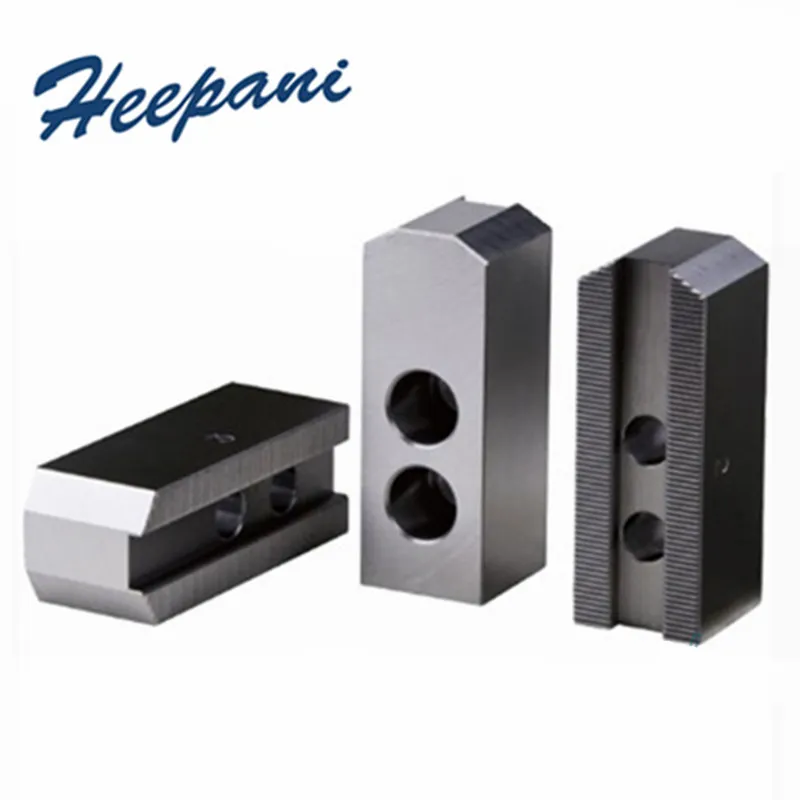

- Сырые токарные кулачки — обладают большей пластичностью, могут быть доработаны под нужную деталь, нет рисков деформации детали в месте зажима, меньшая стоимость.
Изготовление токарных кулачков — «Метсервис»
Токарные кулачки – это основной вид оснастки для патрона токарного станка. ПКФ «Метсервис» осуществляет изготовление кулачков для токарных патронов по ГОСТ и чертежам заказчика.
На всех этапах производства действует строгий контроль качества. Это исключает поставку брака и гарантирует точное соответствие заявленных заказчиком свойств и геометрии деталей.
Назначение кулачков к токарным патронам
Металлические изделия обеспечивают надежность и прочность фиксации обрабатываемых заготовок на шпинделе. Использование в конструкции оборудования качественного и прочного элемента позволяет работать на высокой скорости при использовании вращающегося инструмента, гарантируя точность и необходимое усилие при фиксации.
Количество кулачков рассчитывается исходя из конструктивных особенностей патрона и его размера. Они необходимы для надежной и точной установки заготовки в рабочей зоне.
Виды токарных кулачков
По типу конструкции фиксирующие детали делятся на несколько основных видов:
- Прямые. Используются для зажима заготовок с наружной стороны.
- Обратные. Позволяют зафиксировать деталь с внутренней стороны.
- Накладные.
Подходят для работы с заготовками большого диаметра различной длины. - Сборные. В состав такой конструкции входит рейка с гребенками, используемая для крепления накладного элемента.
Подходят для работы с заготовками большого диаметра различной длины.При производстве оснастки к ней предъявляются высокие требования по прочности и устойчивости к износу. Для изготовления чаще всего используются легированные марки стали. Поверхность в местах зажима и зубцы дополнительно закаливают и цементируют, с последующей тщательной шлифовкой. Такая обработка позволяет повысить эксплуатационные свойства деталей и сводит к минимуму механическое повреждение оборудования и обрабатываемого металлоизделия.
Изготовление токарных кулачков
Компания «Метсервис» изготавливает кулачки с параметрами, приведенными ниже в таблице. Используем в работе технологичное оборудование и производим как стандартные модификации изделий, так и детали для импортных станков ЧПУ с гидрозажимом.
Стоимость изготовления зависит от сложности технологических процессов, объемов и сроков поставки, а также цены исходного материала.
Отправка продукции возможна по Челябинску и другим городам России.
Параметры токарных кулачков
| Типоразмер | B | C | D | E | F | G | H | J |
| 6” | 73 | 31 | 36 | 12 | 31 | 24 | 20 | 15 |
| 8” | 95 | 35 | 37 | 14 | 32 | 22 | 25 | 24 |
| 10” | 110 | 40 | 42 | 16 | 37 | 27 | 30 | 30 |
| 12” | 130 | 50 | 50 | 21 | 45 | 33 | 30 | 40 |
| 15” | 175 | 62 | 62 | 22 | 54 | 38 | 43 | 37 |
Если у Вас при выборе продукции возникают сложности, то мы с радостью поможем подобрать нужную Вам продукцию
Основные характеристики
12 лет на рынке
15000 довольных клиентов
120 квалифицированных специалистов
15 дней среднее время исполнения заказа
35000 единиц продукции мы производим в год
12 месяцев гарантийный срок на все изделия
Факты о компании ПКФ
«МЕТСЕРВИС»Предприятие ООО ПКФ «Метсервис» — одно из ведущих инновационных предприятий на Южном Урале.
За 12 лет деятельности, компания, в результате реструктуризации трудовых и производственных ресурсов, превратилась в крупнейшее производственное объединение.
Наличие производственной базы с широкой гаммой самого современного оборудования, в совокупности с новаторством и индивидуальным подходом в решении технологических вопросов, дополненные гибкой ценовой политикой и высокой скоростью выполнения заказов, позволили предприятию уверенно выйти на рынок производства комплектующих для нефтегазодобывающего и машиностроительного комплекса.
Условия поставки
- На всю продукцию предоставляются паспорта и сертификаты на материал
- Мы работаем по предоплате, но не исключаем постоплату при длительных и качественных отношениях с заказчиком
- У нас на предприятии организованы самовывоз продукции или отправка её с помощью транспортных компаний
ГАРАНТИРУЕМ КАЧЕСТВО ИЛИ ВОЗВРАЩАЕМ ДЕНЬГИ!
Кулачки – Весь мир токарной обработки – SCHUNK
Для надежного зажима заготовки при высоких крутящих моментах
Ассортимент кулачковых захватов SCHUNK обеспечивает максимальную гибкость стандартной модульной системы по разумной цене и с разнообразными областями применения.
В то время как другие поставщики могут достичь больших диапазонов зажима только за счет использования дорогостоящих специальных решений или нескольких зажимных кулачков, SCHUNK предлагает максимальный диапазон зажима всего с одной кулачковой кулачкой.
Наше обещание. Ваши преимущества.
4 серии найдено
Установить фильтры
- Сбросить все фильтры
Серия
- Кулачковые кулачки для наружного диаметра зажим
- Кулачковые кулачки для I. D. зажим
- Зубчатые кулачки для зажима прутка
- Универсальные зубчатые кулачки
D. зажимСерия
- Кулачковые кулачки для наружного диаметра зажим
- Кулачковые кулачки для I.D. зажим
- Зубчатые кулачки для зажима прутка
- Универсальные зубчатые кулачки
Серрейшн
Показать больше Показывай меньше
Зубчатое соединение
Пожалуйста, выберите
Длина L [мм]
150 .
. 200 (6)
. 200 (6)Длина L [мм]
Пожалуйста, выберите
Высота H [мм]
40,0 (10)
42,0 (1)
44,0 (8)
45,0 (3)
47,0 (14)
50,0 (30)
52,0 (2)
53,0 (13)
55,0 (16)
56,0 (1)
58,0 (27)
60,0 (5)
65,0 (16)
75,0 (4)
78,0 (15)
85,0 (11)
95,0 (1)
97,0 (2)
0″>49,0 (6)
0″ data-facet-value=”:relevance:Facet_4257_HOEHE_H_copy:59.0″>59.0 (4)
0″>94,0 (5)
Показать больше Показывай меньше
Высота H [мм]
Пожалуйста, выберите
Серия
Кулачковые кулачки для I.D. зажим (62)
Кулачковые кулачки для наружного диаметра зажим (103)
Зубчатые кулачки для зажима прутка (17)
Универсальные зубчатые кулачки (12)
Серия
Пожалуйста, выберите
Материал
Сталь 16MnCr5, цементируемая (4)
Сталь 16MnCr5, закаленная (190)
Материал
Пожалуйста, выберите
Ширина B [мм]
24,0 (1)
26,0 (3)
30,0 (21)
32,0 (5)
35,0 (30)
45,0 (9)
50,0 (37)
60,0 (28)
65,0 (7)
80,0 (1)
0″ data-facet-value=”:relevance:Facet_35638_BREITE_B_copy:22.0″>22,0 (3)
0″>40,0 (49)
Показать больше Показывай меньше
Ширина B [мм]
Пожалуйста, выберите
