Виды токарных резцов | Топ Станок

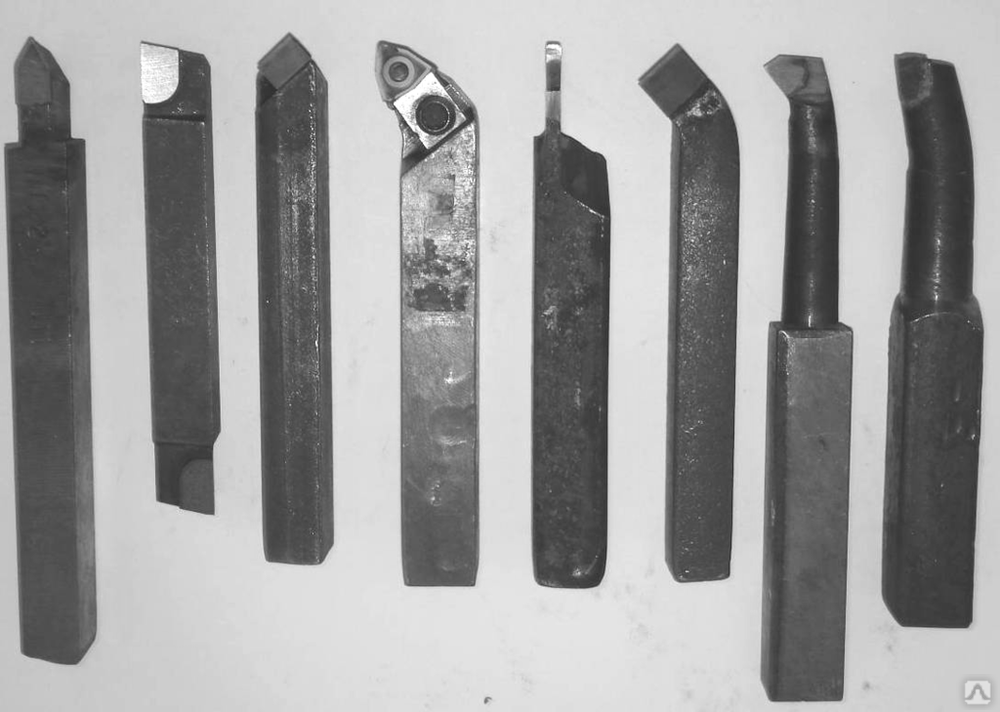

На токарных станках по металлу обработка вращающихся заготовок со стороны суппорта ведется различными видами резцов. Эти режущие инструменты позволяют отрезать и торцевать заготовки, проделывать в них канавки, создавать фасонные контуры, доводить элементы детали до нужного диаметра и придавать им требуемую форму. Всего существует пять основных видов резцов:

проходной;
отрезной;
расточной;
фасонный;
резьбовой.

У данной классификации имеются подвиды. Рассмотрим наиболее распространенные и чаще всего используемые в токарном деле.

Проходные резцы, служат для снятия металла при продольном проходе. Они бывают чистовыми и черновыми. Чистовые резцы проходного типа имеют небольшой радиус общего закругления, что позволяет получать относительно гладкую поверхность обработки и доводить диаметр до более высокой точности. При работе чистового проходного резца выполняют небольшие припуски, поскольку прочность такого инструмента несколько снижена.

Черновые проходные резцы прочнее, поэтому их используют для удаления значительных излишков одним проходом, после чего доводят деталь чистовым резцом, выбирая малые припуски.

Проходные резцы бывают следующих форм:

прямые;
отогнутые;
упорные.

Независимо от формы работа таких резцов ведется главной кромкой, которая у разных видов остается прямой либо выносится на изгиб до прямого угла, как у проходного резца.

Отрезной резец, называемый также канавочным, применяется для отрезки и прямой торцовки заготовок подходящего диаметра, а также для выточки канавок, ширина которых не меньше ширины режущей кромки резца.

Расточные резцы, имеют форму, позволяющую обрабатывать внутреннюю поверхность сквозных и глухих отверстий. Данная операция называется расточкой. Их легко отличить от всех прочих наличием конической выносной части и изогнутой головке. По сути, это те же проходные резцы, но имеющие специфическую форму, обеспечивающую доступ режущей кромки в отверстия.

Фасонные резцы, имеют режущую кромку, шаблонно формирующую необходимый профиль. Это может быть внутреннее или наружное закругление, фигурные фаски, галтели и т.д. Это очень разнообразная по виду группа режущего инструмента для обработки на токарных станках. Фасонные резцы облегчают точение радиусных и фигурных профилей. Их применение на универсальных станках безальтернативно.

Резьбовые резцы, служат для нарезки наружной и внутренней резьбы при механической продольной подаче. Форма таких резцов соответствует форме резьбовой канавки. Резьба нарезается с их помощью, как правило, в несколько заходов. Резец для нарезания внутренней резьбы имеет режущую часть, расположенную под прямым углом к оси державки (массивная часть резца).

Для обработки металла на токарном станке резцами, их режущая кромка по твердости должна превосходить материал заготовки. Изготавливать весь резец из цельного куска твердой стали нецелесообразно, поэтому резцы состоят из державки, выполненной из более мягкой стали, и твердой режущей части, напаянной либо механически закрепленной (сменной). Современные резцы чаще всего имеют сменные режущие части, которые закрепляются в своих седлах винтом. Такая конструкция очень удобна, т.к. при затуплении или поломки режущей кромки достаточно просто заменить ее.

Резцы устанавливаются в резцедержатель и фиксируются там несколькими винтами. Для экономии времени одновременно в резцедержатель можно установить несколько резцов, производя смену инструмента поворотом вокруг вертикальной оси. При серийном выпуске деталей в резцедержатель резцы устанавливаются в порядке использования.

Рейтинг лучших токарных резцов на 2022 год, как выбрать, популярные модели.

Конструкция токарного резца

Разные виды резцов для токарного станка различаются формой, наличием дополнительных лезвий, зубьев. Однако общая конструкция остаётся неизменной. Оснастка состоит из двух основных элементов:

Стержень — второе название «державка». Элемент оснастки, который закрепляется в оборудовании.
Рабочая часть. Заточенный элемент резца, который соприкасается с заготовкой. Зависимо от особенностей конструкции, пластина, соприкасающаяся с заготовкой, может состоять из множества режущих кромок, рабочих плоскостей.

Работая с оснасткой для токарного оборудования, нельзя забывать про важность углов заточки рабочей части. Всего выделяется три угла, изменение которых повлияет на результат.

Самостоятельное изготовление

Устройство резца очень простое. Обычные токарные станки способны работать с самодельными копиями. Для их изготовления используют напильники, рашпили. Домашними мастерами они просто переделываются, чтобы они подходили своим форматом к станку.

В качестве основы может использоваться автомобильный рессор, арматурный стержень. Только, тогда нужно приложить усилия, чтобы доработать его форму.

Затем нож нужно подогнать под необходимые размеры. Проводят механическую подгонку. При этой первой заточке формирует рабочую кромку. Только самодельная деталь часто обладает внутренними дефектами, возникающими из-за предыдущего использования. В том же самом напильнике, когда его долго используют, появляются пустоты. Из-за этого с ними нельзя долго работать.

Резец имеет две составные части:

Державку, упрощающую процесс закрепления приспособления на токарном оборудовании.
Рабочую часть для обработки металла.

В составе рабочего элемента находятся режущие кромки и разные плоскости. Форма державки бывает прямоугольная или квадратная.

Конструкция любого токарного резца разделяется по параметрам

Резцы бывают разных видов. Выбор инструмента определенного типа осуществляется с учетом цели его использования.

Отрезными. Их используют для того чтобы изготовить несколько компонентов. С ними обрабатывают торцевые элементы деталей, отрезают готовую часть от заготовка, используемого для производства.
Обычно встречаются образцы классических конфигураций. Все токари стараются пользоваться более удобными отрезными резцами на своих токарных агрегатах, используя накладные пластинки.
Проходными. С ними обрабатывают вращающиеся цилиндрические заготовки.
Подрезными. С помощью образцов этого типа отделывают торцевые части, создают уступы с внешних сторон материала.
Канавочными. Резцы обладают меньшей толщиной режущих частей по сравнению с отрезными. Когда вытачивают обширную неглубокую линию, проводят замену канавочного резца отрезным.
Канавочные инструменты бывают ровными или выгнутыми. Режущую кромку подбирают с учетом ширины линии. Канавочные токарные резцы обладают способностью к выдерживанию большой массы.
Расточными. С использованием этого типа проделывают глухие и сквозные дыры. Сверлильную технику применять не приходится.
Когда используют резцы для выполнения отверстий, они получаются очень точными. Сквозные и закрытые отверстия требуют использования инструментов разных типов.
Резьбовыми. С их помощью нарезают резьбу с внутренних и внешних сторон деталей. Инструменты имеют ширину не такую как другие виды резцов.

Также резцы бывают прямыми, гнутыми, отогнутыми, оттянутыми. Работая на токарных станках, часто пользуются нестандартными орудиями для получения определенных форм и качеств изделия из металла.

Высечка, которую выполняют токари, обладает разными углами. Получаются пластины большого спектра, заточенные под разные углы.

Геометрия резца

Существуют различные разновидности резцов, которые отличаются по размеру, форме державки и количеству плоскостей на рабочей головке. Например, стержень для закрепления оснастки может быть круглым, прямоугольным, квадратным. Рабочий элемент приспособления представляет собой набор поверхностей

— Резцы делятся на правосторонние и левосторонние. Отличие заключается в том, как расположена режущая кромка относительно удерживающей части.

Особенности конструкции

Если посмотреть на токарный резец, то в его конструкции можно выделить две основные части. Это державка и рабочая головка. Назначение державки – это установка и фиксация инструмента в резцедержателе станка. Рабочей головкой производится непосредственное срезание металла.

ГОСТ 18877-2013 предусматривает следующие размеры державок:

для настольных и учебных станков – 10х16 мм;
основной размер – 16х25 мм;
нестандартный размер – 12х20 мм;
для среднетоннажного оборудования – 20х32 мм;
для крупногабаритных станков – 25х40 мм.

На станках с ЧПУ на автоматизированных многопозиционных головках используется инструмент с круглой державкой.

Для облегчения снятия лишнего металла рабочую головку затачивают под определенными углами. Углы, формирующие режущую часть резца:

α — главный задний угол;
β — угол заострения;
γ — главный передний угол;
δ — угол резания;
φ — главный угол в плане;
λ — угол наклона режущей кромки;
ε — угол при вершине.

От указанных параметров зависит осуществление и производительность процесса резания.

Классификация резцов для токарной обработки

Существуют государственные стандарты, в которых описывается классификация токарных резцов. Одной из классификаций является разделение по типу обработки металлических поверхностей:

Существует разделение по виду материала, из которого делают рабочую часть оснастки. Отдельная классификация касается целостности конструкции оснастки:

Цельные приспособления. Представляют собой оснастку для токарных станков, изготавливаемую из легированной стали. Редко встречаются модели, изготовленные из инструментальной стали.
Приспособления с дополнительными пластинами. Они делаются на заводе из разных видов твердых металлов, сплавов.
Модели со съёмными пластинками. Закрепляются на державке с помощью винтов. Редко используются во время серийной обработки металлических деталей.

Главной классификацией считается разделение приспособлений на отдельные виды по форме, конструкции. О них нужно поговорить отдельно.

Классификация токарных резцов

Производство и разделение этих деталей по отдельным видам происходит по специальному ГОСТу. В этом документе сказано, что существуют следующие категории инструмента:

Цельные приспособления, которые произведены полностью из стального сплава легированного типа. А также существуют детали, выполненные из инструментальной стали, однако они встречаются достаточно редко.
Резцы с напаянной твердосплавной пластинкой. Такой инструмент считается самым популярным.
Резцы, оснащенные съемными пластинками из твердого сплава, закрепляемыми на рабочем элементе с помощью прижимов и винтов.

Резцы по металлу различаются и направлением подающего движения при работе. Так, выделяют следующие виды:

Левые инструменты — при работе такие резцы подаются слева направо. Если на это приспособление положить свою левую ладонь, то режущая плоскость его будет находиться рядом с большим пальцем.
Правосторонние резцы характеризуются подачей справа налево.

Прямой и отогнутый проходной инструмент

Прямые проходные резцы зачастую применяются для обработки наружных поверхностей заготовок цилиндрической формы.

Существует два самых распространенных типоразмера державок этого инструмента:

Квадрат — 25×25 мм (предназначены для специальных видов работ).
Прямоугольник — 25×16 мм.

Проходные отогнутые изделия используются для обработки торцевых поверхностей. Кроме того, этот инструмент позволяет качественно снимать фаски и выполнять множество других работ. У этого приспособления державки могут иметь разные размеры. Требования, которые предъявляются к этому инструменту, регламентированы в ГОСТ 18877–73 .

Упорный, подрезной и отрезной

Упорные приспособления могут производиться с отогнутым или абсолютно прямым рабочим элементом. Этим инструментом можно обрабатывать цилиндрические заготовки из металлических сплавов. Кроме того, он является самым популярным типом среди многих специалистов.

Внешний вид подрезных резцов похож на проходной, однако первый инструмент обладает треугольной режущей пластинкой, выполненной из твердого металлического сплава.

Отрезная разновидность инструмента считается самой распространенной. Такие резцы используются для отрезания материала под углом в 90 градусов. А также с их помощью делаются всевозможные канавки на поверхности металлических деталей. Выяснить, что у вас в руках находится инструмент именно отрезного типа, нетрудно. Характерной особенностью этого приспособления является тоненькая нога, на которую припаяна твердосплавная пластинка.

Существуют и другие типы:

для нарезания внутренней и внешней резьбы;
для обработки глухих и сквозных отверстий.

Все виды токарных резцов обладают своими особенностями и предназначены для разных видов обработки.

Расточные резцы для сквозных отверстий

Это оснастка для промышленного оборудования. Она применяется для расточки отверстий, созданных сверлением. От того, какая длина у части, закрепляемой в суппорте, зависит глубина обработки отверстий. Элемент с режущей кромкой имеет отогнутую головку. Толщина материала, которую снимает режущая кромка, практически равна изгибу. Максимальная длинна удерживающей части — 300 мм.

Сборные резцы

Выполняют разные технологические операции. Конструкция позволяет закреплять на державке разные твердосплавные пластинки. Наличие нескольких рабочих элементов позволяет увеличить универсальность приспособления. Резцы, которые собираются из разных пластин, закрепляются в шпинделях оборудования, управляемого системой ЧПУ. Сборными приспособлениями обрабатывают отверстия, делают контура, выбирают канавки.

Особенности упорных, подрезных и отрезных

Упорный инструмент может иметь прямой или отогнутый рабочий элемент. Этот инструмент может использоваться для обработки цилиндрических заготовок из металлического сплава. Многие специалисты часто пользуются снастью этого типа.

Подрезные резцы с внешней стороны имеют сходные черты с проходными. Только у первого инструмента треугольная режущая пластина. Она имеет в своем составе твердый металлический сплав.

Инструмент отрезного типа стал наиболее распространённым. С помощью таких снастей можно отрезать материал под прямыми углами.

Кроме этого их применяют для проделывания всевозможных высечек на металлической детали.

Особенность этого типа состоит в том, что он обладает тоненькой ногой с припаянной на нее твердосплавной пластинкой.

См.также: Самые дорогие металлы в мире

Токари пользуются резаками и других разновидностей

Чтобы нарезать внешнюю и внутреннюю резьбу;
Обрабатывать сквозные и глухие отверстия.

Любой тип токарного инструмента имеет свои особенности и назначение.

часто задаваемых вопросов | Простые токарные инструменты

В чем разница между полноразмерными и средними токарными инструментами?

Полноразмерные инструменты: (рекомендуется для токарной обработки диаметром более 6 дюймов)

Общая длина инструмента: 12 дюймов
Хвостовик ручки: длина 2,5 дюйма, диаметр 0,50 дюйма
Материал: цельная нержавеющая сталь квадратного сечения 1/2 дюйма
Инструмент SSCF имеет круглый стержень 5/8″, а не квадратный стержень.
ВИДЕО: смотреть здесь

Инструменты среднего размера: (рекомендуется для токарной обработки диаметром менее 6 дюймов)

Общая длина инструмента: 9 дюймов
Хвостовик ручки: длина 2 дюйма, диаметр 0,375 дюйма
Материал: твердая нержавеющая сталь квадратного сечения 3/8 дюйма
Инструмент MSSCF имеет круглый вал 3/8″, а не квадратный вал.
ВИДЕО: смотреть здесь

Что означает гравировка на инструментах?

STH = Простая токарно-вырубная машина
S90D = Простая машина для обработки деталей под углом 90°
SR = Простая машина для черновой обработки
S55D = Простая машина для обработки деталей под углом 55°
Круглый вал 5/8″ = Простая чистовая машина для резки со сдвигом (SSCF)

Подходят ли фрезы среднего размера к инструментам Simple Start?

Да.

Являются ли режущие головки на Simple Start меньшими, чем на больших инструментах, чтобы я мог делать небольшие точечные токарные работы?

Да.

Подходят ли к этим инструментам другие фрезы (например, фрезы Easy Wood Tools)?

Мы не пробовали фрезы других производителей на наших инструментах, так что это неизвестно.

У вас есть купоны?

Если есть текущий купон, он будет отображаться в заголовке главной страницы.

3/8 бар против 1/2: у меня есть токарно-карусельный станок 1220, и я новичок в токарной обработке. Что посоветуете и почему?

Несмотря на то, что размер токарного станка важен, основное внимание при выборе инструмента необходимого размера больше относится к размеру проекта, который вы будете выполнять, а не к размеру токарного станка. Это связано с тем, что небольшие проекты можно выполнять с помощью полноразмерных инструментов, но большие проекты трудно выполнять с помощью инструментов меньшего размера, даже на большом токарном станке.

Инструменты Simple Start с квадратным стержнем 3/8 дюйма и длиной 4 дюйма и рукояткой длиной 8 дюймов очень просты в использовании и идеально подходят для начинающих токарей. Они предназначены для проектов со сложными деталями, диаметром токарной обработки менее 4 дюймов и полыми до максимальной глубины 4 дюйма. Они являются лучшим выбором для небольших проектов, таких как ручки, крышки, маленькие чаши и вазы, солонки и мельницы для перца, шпиндели, наконечники и т. д.

Инструменты среднего размера с квадратным стержнем 3/8 дюйма и длиной 7 дюймов и рукояткой длиной 12 дюймов предназначены для проектов диаметром менее 6 дюймов с полостью до максимальной глубины 6 дюймов. Они предназначены для начинающих и опытных токарей.

Полноразмерные инструменты с квадратным стержнем 1/2 дюйма и длиной 9½ дюйма и рукояткой длиной 17 дюймов предназначены для проектов диаметром до 24 дюймов и полостью до максимальной глубины 12. “. Хотя с помощью этих инструментов можно реализовать проект любого размера, в первую очередь они предназначены для проектов среднего и большого размера.

Простые ножницы против долбяка, что лучше для новичка?

Simple Turner and Hollower (STH) — лучший инструмент для начала, потому что он очень прост в использовании. Устройство Simple Shear Cutting Finisher (SSCF) оставляет наилучшее качество поверхности среди всех твердосплавных токарных инструментов, но для его освоения требуется некоторая практика.

У нас есть токарный станок Laguna 12-16 (MIDI) с удлинителем станины. Сколько места займет SHS? Должен ли я заказать 16-дюймовый или 12-дюймовый инструмент?

Есть ли недостатки при точении 12-дюймовой чаши инструментами среднего размера?

Да, инструменты среднего размера недостаточно жесткие или длинные для больших токарных работ. Это будет особенно заметно в процессе черновой обработки, когда возможны вибрации и зацепы . Мы рекомендуем полноразмерные инструменты для проектов диаметром более 6 дюймов.

Можно ли использовать пенопластовую рукоятку с инструментами среднего размера?

Да, вам просто понадобится эта втулка.

Они сделаны в Америке?

Да, в Ramsey Minnesota

Эти инструменты продаются в магазинах?

Нет, они продаются только напрямую от производителя. Вот так мы держим такие низкие цены.

Насколько большую чашу можно удерживать с помощью вакуумного зажимного приспособления, и есть ли у вас вакуумное зажимное приспособление большего размера?

Поскольку вакуумный патрон в основном используется для удаления шипа или отходов в нижней части токарной обработки с опорой задней бабки, диаметр токарной обработки не имеет большого значения. Патрон хвостовой бабки с реверсивным адаптером — идеальный инструмент для этого. С помощью этого патрона и длинного наконечника диаметром 1/4 дюйма или реверсивного адаптера можно отключить почти весь шип или блок отходов, а дно закончить опорой задней бабки. По этой причине мы не продаем вакуумный патрон большего размера. .

Я испытываю разрывы – мой резак затупился? Что я могу сделать?

Фреза может быть тупой, но перед ее заменой попробуйте увеличить скорость вращения шпинделя и посмотрите, уменьшился ли вырыв. Часто вырывы вызваны низкой скоростью вращения шпинделя, особенно при работе с мягкой, расщепленной древесиной.

Как долго служат твердосплавные наконечники?

Это очень сложный вопрос. Некоторые говорят, что по сравнению с инструментами из быстрорежущей стали твердосплавные инструменты остаются острыми в 100 раз дольше. Однако это действительно зависит от того, что поворачивается. Это похоже на пильный диск с твердосплавным наконечником, при резке фанеры пила будет оставаться острой намного дольше, чем при резке твердого клена. Мне бы очень хотелось, чтобы у меня был хороший ответ на этот вопрос, но точение дерева работает так же, как и распиливание, поэтому очень сложно сказать.

Способны ли ваши твердосплавные инструменты обеспечить такой же уровень гладкости при простых операциях с шпинделем для начинающих, таких как валики и бухты?

Твердосплавные инструменты Yes отлично подходят для работы со шпинделем и оставляют гладкую поверхность. Просто следите за тем, чтобы скорость вращения шпинделя была высокой, чтобы они резали чисто. Кроме того, с твердосплавными инструментами все точится, а не затачивается, поэтому вы можете начать точение, как только инструменты будут доставлены.

Деталер Simple 55° (S55D) и Detailer Simple 90° (S90D) — лучшие инструменты для валиков и бухт.

Инструмент Simple Rougher (SR) с фрезой радиусом 6 дюймов очень хорошо подходит для плавных кривых, а также для прямых резов. оставляет наилучшее качество поверхности среди всех твердосплавных инструментов на рынке. Для освоения этого инструмента требуется немного практики, но он становится фаворитом, потому что он очень хорошо режет.

Можно ли использовать систему Simple Hollowing System на мини-токарном станке?0003

Да. На 13-й минуте этого видео я показываю, как система выдолбления устанавливается на мини-токарный станок Rikon. https://www.youtube.com/watch?v=QAItXRxtq6c

Кажется, что мой деталировщик заедает при погружении, вы хоть представляете, что я могу делать неправильно? Вы, кажется, скользите прямо, то же самое с 55 градусами, любые предложения были бы замечательными.

Лучше всего резать как можно больше только с одной стороны острия. Захваты кажутся более вероятными при погружении прямо в заготовку. Это приводит к тому, что резка происходит с обеих сторон острия одновременно. По мере того, как этот тип резания становится глубже, вероятность захвата увеличивается, потому что фреза и стружка застревают в канавке. Чтобы избежать этого, режьте с одной стороны острия, а затем с другой стороны, расширяя прорезь по мере продвижения в проекте. Это отличный способ быстро удалить много материала, особенно при черновой обработке внутренней части чаши.

Остались вопросы? Пожалуйста, отправьте нам сообщение, и мы свяжемся с вами!
