Токарный станок по дереву своими руками: фото и описание самоделки

Самодельный токарный станок по дереву сделанный своими руками.

Доброго времени суток! Вот казалось бы, что человеку надо? Мастерская есть, инструменты тоже — работай себе в удовольствие! Так нет же, все ему мало, подавай ему еще чего-то лучшего.
Прошло немного времени после покупки токарного станка по дереву JET 1014i и я захотел другой, более массивный и мощный станок. Станок, на котором я смог бы точить большие, не меньше 30 см в диаметре изделия.

Изучив все возможные варианты, пришел к решению, что лучшее — это сделать токарный станок по дереву своими руками.

Ознакомившись с теорией и прикинув различные варианты исполнения станка, приступил к поиску комплектующих.

И в первый же день мне повезло — сосед по гаражу презентовал самодельную циркулярку с электродвигателем (ЭД), которая ему была без надобности. Циркулярка представляла собой вал, вращающийся на двух подшипниках и установленный на опоры. Это была практически передняя бабка будущего станка. Но нужно было провести ревизию всего этого хозяйства.

Электродвигатель

Начал с ЭД. Шильдик на ЭД был очень затерт, но основная, нужная мне информация сохранилась. Часто бывает, что шильдик затерт совсем или его нет. В этом случае нужно снять одну из крышек и внимательно изучить расположение обмоток статора. А именно, какую часть окружности статора занимает обмотка. Если половину окружности — это ЭД на 3000 об/мин, одну треть окружности — 1500 об/мин, одну четвертую — 1000 об/мин.

Более подробную информацию по этому вопросу можно найти в интернете. В моем случае ЭД был на 1,5 Квт и на 1425 об/мин. ЭД трехфазный, для подключения к сети в 220 В обмотки соединены треугольником. Прекрасные характеристики, именно то, что нужно.

Забегая вперед скажу, что я нашел еще один ЭД с похожими характеристиками, но обмотки у него были соединены звездой. В этом случае ЭД нужно разобрать, обмотки перекоммутировать на соединение треугольником, тщательно их уложить в статор, обвязать бичевкой, промазать краской и просушить, что я и сделал.
Итак, разобрал ЭД, проверил состояние обмоток, ротора, подшипников, все вычистил, просушил, в подшипники заложил новую смазку ЛИТОЛ-24.ЭД трехфазный, а сеть подключения однофазная, поэтому ЭД нужно подключать через конденсатор.

Как подобрать конденсатор и какой емкости он должен быть?

Лучше использовать конденсаторы марок МБГО, МБГП, МБГЧ, КГБ напряжением не менее 250В. Емкость на практике подбирают так : на каждые 100 Вт мощности берут 6,6 — 7 Мкф. Мой ЭД стал запускаться уже с 30 Мкф. Тогда я включил в цепь питания ЭД амперметр и стал отслеживать величину потребляемого тока при разных емкостях. Минимальный ток потребления соответствовал емкости конденсаторов в 90 Мкф. Это и есть оптимальная емкость для запуска трехфазного ЭД через однофазную цепь питания в 220 В.В дальнейшем, уже при эксплуатации ЭД, эту емкость можно подкорректировать.

Если ЭД под нагрузкой (при точении) греется, то емкость нужно уменьшить. Если падает мощность — емкость увеличиваем. С сердцем самодельного токарного станка по дереву закончено, теперь переходим к оборудованию.

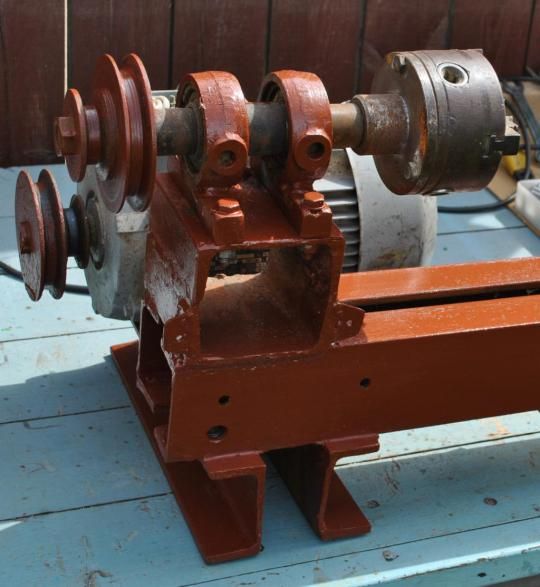

Передняя бабка.

Разобрал, промыл подшипники и заложил новую смазку. Вал укоротил до нужной мне длины. Токарь нарезал на укороченном валу новую резьбу и выточил под эту резьбу корончатый центр и переходник на резьбу М33х3,5, чтобы можно было пользоваться план-шайбой и токарным патроном. Они у меня с резьбой М33х3,5. Нужно было еще выточить два трехручейковых фланца : один на вал ЭД, другой на вал передней бабки (ПБ).

Учитывая опыт работы на токарном станке по дереву JET 1014i, я решил, что три скорости мне будет достаточно : примерно 500, 800 и 1100 об/мин.

Как рассчитать диаметры шкивов?

Диаметр считаем по дну ручейка, на который укладывается ремень. Допустим, диаметр шкива на валу двигателя 40 мм, число оборотов двигателя 1400 об/мин. Тогда диаметр шкива на валу ПБ, соответствующий 500 об/мин будет равен :

1400х40/500 = 110 мм

По этой же формуле высчитываются и остальные диаметры шкивов.

Для вала двигателя я выбрал трехручейковый шкив с диаметрами ручейков 40, 50 и 60 мм. Для 500, 800 и 1100 об/мин. вала ПБ диаметры шкивов на валу ПБ должны быть соответственно 110, 90 и 80 мм. Конечно, есть небольшая погрешность в вычислениях, так как число оборотов двигателя взято не 1450, а 1400 об/мин. Это в теории, а как на практике — можно проверить стробоскопом. Но у меня его нет.

Стол

Стол для станка должен быть устойчивым и массивным. Это одно из условий качественного выполнения токарных работ.

Стол сварил из 63 мм уголка. Нижнюю обвязку прикрутил к полу глухарями, набросал туда обрезков всякого железа, щебня и залил вровень с полом бетоном. Полку и крышку стола выполнил из 50 мм доски. Стол получился основательным и массивным, каким и должен быть стол для токарного станка по дереву.

Станина

Станина выполнена из двух швеллеров метровой длины 150 х 60 мм, поставленных на ребро.

Станина из двух швеллеров

В полке каждого швеллера просверлил по три отверстия диаметром 10 мм под крепление к крышке стола болтами. Швеллер в пяти местах стянул металлическими пластинами и стержнями на сварке. Ширина станины сделана по ширине основания ПБ — 150 мм. Для лучшего перемещения по станине подручника верх швеллера отполировал. При монтаже станины нужно обратить внимание на то, чтобы швеллеры были строго параллельны.

Подручник

Посмотрел, как устроен подручник у моего станка JET.Устройство простое, его я и применил для своего подручника. Взял профиль прямоугольного сечения 40 х 25 мм, прорезал внизу его паз по всей длине. Торцы заварил заглушками, просверлил в них отверстия под эксцентриковый вал диаметром 15 мм.

Задняя бабка

В какой-то момент времени я посчитал, что уже сделал основную, главную работу и заднюю бабку доверил выточить токарю.

От себя только могу добавить следующее. Некоторые мастера считают, что задняя бабка может быть и не массивной, мол, она только поддерживает заготовку. Это мнение неверное. Через осевое давление на заднюю бабку распределяется часть массы заготовки. И если бабка будет хилая, это в итоге скажется на качестве токарных работ. Анатолий Иванович выточил мне устойчивую и тяжелую бабку. А конструкцию бабки можно посмотреть в интернете, можно придумать самому, ничего сверхсложного в этом нет. На вращающийся центр рекомендую ставить два подшипника : один вращения, а второй упорный. И диаметр центра не делать очень большим, чтоб это не мешало точить внутри заготовки, когда еще задняя бабка не убрана.

В заключение

Проверил станок в работе. Выявилось биение вала. Проверка показала, что корончатый упорный центр и переходник для крепления план-шайбы и токарного патрона выточены с грубой ошибкой — налицо была овальность. Вносил свою лепту и сам вал ПБ. Выбросил бракованные детали и попросил токаря выточить новый вал. Заодно он поменял подшипники и выточил новый упорный центр и переходник. Теперь мой самодельный станок по дереву работает, как часы, точить на нем можно большие и тяжелые заготовки и получать при этом удовольствие. Не жалею затраченного времени и денег. Во-первых узнал что-то новое для себя, а денег было потрачено всего ничего.

технические характеристики, самоделки на нем

Одним из видов сложных и востребованных типов оборудования является токарный станок. Для создания каких-либо изделий, деталей или поделок его часто используют как многие специалисты, так и опытные любители с умелыми руками. Препятствием такому ремеслу, может послужить лишь отсутствие денежных средств на материалы изготовок.

Содержание:

  • 1 Поделки, самоделки на токарном, что для этого надо
    • 1.1 Какие подойдут для домашней мастерской?
  • 2 Точение деревянных изделий
  • 3 Металлические поделки

Поделки, самоделки на токарном, что для этого надо

Токарные станки на протяжении огромного количества лет применяются в обработке деталей, выработке их типов и даже в реализации дизайнерских решений. Работа требует от мастеров хороших умений и навыков, точности и терпения. Особенно если изделия изготавливаются на станках с ручным типом обработки.

Древесина является податливым материалом для создания самых разнообразных изделий, однако разные породы дерева способны по-разному обрабатываться. Легкими в обработке можно назвать орех, граб, бук, липу, березу или грушу.

Важно!

Хвойные породы обработать сложнее, поэтому большое значение при изготовлении поделок имеет выбор материала. Он не должен быть треснут, с выпадающими сучками, просмолками и прочими дефектами.

Какие подойдут для домашней мастерской?

Существенным фактором при покупке является конечно же функциональность. Если же станок приобретается для обучения или для работы с малым количеством типов заготовок, то смысла в покупке дорогого, сложного и многофункционального варианта нет, так как все его возможности попросту не будут применяться. Для оптимального малогабаритного представителя можно выделить:

  • Подключение к бытовой электросети (220В).
  • Экономия электричества.
  • Удобный вес 40–60 кг для монтажа и перестановки.
  • Возможность подключения к трехфазной сети.
  • Неприхотливость в эксплуатации.
  • Качество.

Читайте также: токарный станок по металлу для гаража

Для опытных мастеров, которые работают с большим количеством разных категорий изготовок, стоит брать соответствующие оборудование. Профессиональный токарный станок приобретается специалистами широкого профиля по учету умений и навыков, устанавливается в просторном и удобном помещении с вентиляцией. Станку также требуется качественное питание и электропроводка.

Необходимо обладать должными знаниями при покупке. Многие агрегаты разрабатываются из китайских комплектующих, поэтому если мы говорим о хороших экземплярах, то не всегда их надежность соответствует цене. Нелишним будет почитать отзывы перед покупкой и покупать только товар на гарантии. Заранее ищите информацию токарным станкам и сравнивайте различные варианты по характеристикам.

Важно!

При покупке обращайте внимание на наличие неисправностей. Каждая скорость должна соответствовать заявленной, люфты в подвижных частях должны отсутствовать, а ходовая должна быть плавной. При пробном изготовлении какой-либо детали она должна соответствовать размерам с подобающей точностью.

Точение деревянных изделий

Большому количеству изделий важна обработка точением. Для таких поделок, в роде ваз, тарелок или бокалов применяется специальное крепление – патрон. Для продолговатых изделий используется трезубец, позволяющий поджимать центром задней «бабки».

Принцип заготовки заключается во вращении данной стамески по оси, благодаря чему происходит заточка детали. Данная разновидность точения называется продольной. В случае, если поделка небольших размеров, то токарь может ее крепить к планшайбе (или плоскому диску) на шурупы.

Для начала на деталь наносятся метки для шурупов, далее просверливаются отверстия, каждое глубиною равной длине шурупа, хотя некоторые мастера проделывают их с помощью шила. Для определения места под шурупы заготовка прикладывается к планочной шайбе, а сквозь дырки, находящиеся с обратной стороны, метится их местоположение. Перед началом обработки плоских деталей на планшайбе, подготавливается стамеска, мастер, как правило, перемещает ее перпендикулярно, а заготовка обтачивается торцовым или лобовым способом.

Лезвие имеет клиновидную форму, а режущую кромку образуют передняя и задняя поверхность на пересечении. В заточку заготовок из дерева входит также отрезка частей, размета центра вращения, придание формы цилиндра. Токарный станок предоставляет широкий спектр возможностей для создания идеальных форм поделок. Также без точения не обходятся работы по изготовлению ручек или ножек для мебели.

Читайте также: изделия из дерева на токарном станке

Металлические поделки

Что касается металлических подделок, на токарном станке по металлу изготавливается огромное количество декоративных украшений и изделий. В интернете можно найти большое количество чертежей и схем для осуществления самых разнообразных идей. Пожалуй, один из лучших представителей простых декоративных изделий – это «Пара, играющая в шашки».

Что требуется для изготовления:

  • Несколько мелких гвоздей и пара по 5 см. Изогнем их плоскогубцами в форме сидящих людей.
  • 4 гайки. Стульями послужат пара гаек, на которых и размещаем наших игроков, другие две будут олицетворением стола.
  • Небольшой кусок картона – послужит игровой доской.
  • Откусанные шляпки гвоздей – являются шашками.
  • Для закреплений всех элементов используется точечная сварка и специальный клей.

Поделиться в социальных сетях

Мир самоделок – Токарный с ножным приводом

Станки с ножным приводом людьми придуманы за долго до того как было открыто электричество. На подобном станке русский царь Петр I осваивал основы токарного мастерства, древние мастера на них создавали свои шедевры деревянного зодчества и кораблестроения.

Всем юным техникам надо уже сейчас учиться механизировать свой труд, изучать устройство и принцип действия машин, сначала простых, потом все более сложных. Надо учиться строить машины и пользоваться ими. Наша статья должна помочь вам в этом.

Данный токарный станок по дереву с ножным приводом построили юные техники Голобской средней школы Волынской области в середине 60-х годов прошлого века, тогда же была опубликована эта статья в приложении к журналу “Юный техник”.

Разберемся в устройстве станка. Он состоит из прочной станины, на которой укреплена основа — два горизонтальных параллельных бруска, называемых параллелями.
Рис. 1 Общий вид самодельного токарного станка.

Слева расположены две стойки, на которых укреплены: внизу — маховое колесо (маховик), вверху, над параллелями,— ось (шпиндель) и ступенчатый шкив (передняя бабка), укрепленный неподвижно.
Справа находится задняя бабка; она может передвигаться по параллелям и закрепляется на них клином или болтом с прижимной гайкой. Эта бабка имеет центр — горизонтальный стержень, поставленный на одной высоте со шпинделем передней бабки.
Между передней и задней бабками установлена подставка — подручник, на который упирают резец во время работы. Подручник может двигаться по параллелям. Он закрепляется в нужном положении при помощи клина или болта с прижимной гайкой.

Шпиндель приводится в движение маховым колесом и педалью. Когда нажимают ногой на педаль, то приходит в движение шатун и вращается маховик. Посредством ремня это вращение передается шкиву. Вместе со шкивом начинают вращаться шпиндель и кусок дерева, зажатый между шпинделем и центром задней бабки. На подручник опирают резец и точат им дерево.

С какой скоростью вращается шпиндель? Это зависит от соотношения диаметров маховика и шкива, которые представляют собой цилиндрические колеса, приспособленные для ременной передачи. Обратимся к законам движения.

Два колеса, соединенные друг с другом ремнем (рис. 2) будут обладать одинаковой линейной скоростью, так как любая точка ремня в каждую единицу времени проходит одно и то же расстояние; следовательно, и любая точка, взятая на окружности каждого колеса, движется с такой же скоростью. Далее известно, что длина окружности колеса равна величине

2╥R. Если колесо делает столько-то оборотов в минуту, то каждая точка его окружности проходит в минуту путь, равный 2╥R1n1 метров. Но на основании первого положения, каждая точка окружности второго колеса должна совершать такой же путь в тот же промежуток времени. Поэтому при радиусе оно сделает другое число оборотов Это выражается формулой:
2╥R1n1=2╥R2n2

Отсюда вытекает очень важное положение: у двух колес, связанных одним ремнем, всегда:

R1n1=R2n2

или

n1/n2=R2/R1

Иными словами, число оборотов в минуту, которое совершат два вала, обратно пропорционально радиусам насаженных на них колес, которыми они соединяются друг с другом.


Пользуясь этой формулой и зная число оборотов одного из колес, легко определить число оборотов другого колеса. Предположим, что первое колесо (маховик) делает 100 оборотов в минуту, имея радиус 280 мм. Требуется узнать, сколько оборотов делает второе колесо (шкив), если радиус его равен 70 мм.
Подставляем числовые значения в последнюю формулу и решим задачу относительно n2

n2=100х280:700=100х4:1=400 (оборотов).

Число 4:1, показывающее отношение радиусов колес, называется передаточным числом. Оно позволяет решать задачи для определения числа оборотов одного колеса, если известно число оборотов другого. Для этого достаточно число оборотов умножить на передаточное число.

К этим расчетам придется прибегнуть, определяя размеры ступенчатого шкива.
Приступим теперь к заготовке частей станка. Для этого понадобится хорошее дерево — сухое, без трещин и сучков, непременно твердых пород: дуб, бук, в крайнем случае, береза. Дерево хвойных пород не годится
Заготовьте три бруска для стоек 1, 2 и 3 размером 960х100х80 мм; три бруска (подставки 4 для стоек) — 640х100х80 мм; два бруска (для параллелей 5) — 1400х120х40 мм; шесть брусков (ножки 6 для подставок)— 275х100х80 мм; две планки 7, соединяющие ножки — 1400х50х35 мм; один брусок для задней бабки
8 — 550х100х80 мм; два бруска для подручника 9 и 10 — 250х50х20 мм и 400х60х50 мм; круглый валик 11 для подручника — диаметром 50 мм и длиной 320 мм; три бруска для педали 12 — 1000х80х40 мм, 960х80х40 мм и 530х80х40 мм-два зажимных клина 13 — каждый толщиной 20 мм, длиной 250 мм и шири1 ой с одного конца 40 мм, с другого — 50 мм.
После того как все бруски будут заготовлены, приступайте к разметке (рис. 1) и дальнейшей обработке их.

На нижних концах брусков, предназначенных для стоек 1, 2 и 3, сделайте шипы размером 100х80х30 мм На расстоянии 315 мм от верхних концов сделайте вырезы для параллелей 5 – 120 мм ширины и 25 мм глубины. На расстоянии 100 мм от верхних концов стоек

1 и 2 просверлите отверстия для шпинделя 16 и сделайте выемки для шарикоподшипников (по их размеру). На расстоянии 140 мм от нижних концов этих же стоек просверлите отверстия для оси маховика (коленчатого вала 17) и также сделайте выемки для шарикоподшипников, через которые будет проходить эта ось.
После этого, в бруски 4, предназначенных на подставки для стоек, на расстоянии 365 мм от их передних концов выдолбите сверху гнезда для шипов стоек размером 100х30 мм, а с нижней стороны на расстоянии 20 мм от концов — по два гнезда для шипов ножек 6 размером 60х30 мм. На брусках предназначенных для ножек 6, сделайте шипы размером 80х60х30 мм и вырезы для планок 7 — шириной 50 мм и глубиной 35 мм
Очень ответственная работа — изготовление оси (шпинделя 16) со ступенчатым шкивом 15 — для передней бабки.

Шпиндель можно сделать из отрезка водопроводной трубы или круглого стального стержня диаметром 20—25 мм, с резьбой на одном конце. Эта ось должна вращаться в шарикоподшипниках (рис. 3). Поэтому лучше всего сначала достать подходящие шарикоподшипники, а уж потом, по их внутреннему диаметру, подобрать или выточить ось. Если же шарикоподшипники найти не удастся, то поставьте скользящие подшипники. Их можно сделать из отрезков бронзовой или медной трубки.
Шкив 15 лучше выточить из металла, но можно сделать его и из твердого дерева. Он плотно насаживается на шпиндель и закрепляется контрящим винтом.
Профиль шкива зависит от того, каким приводным ремнем вы воспользуетесь. Для плоского ремня делают цилиндрический шкив, для круглого — желобчатый.
Шкив не обязательно делать ступенчатым, то есть состоящим из двух или трех колес разного диаметра. На описываемом станке ступенчатый шкив поставлен в расчете на то, что со временем к станку будет сделан электрический привод. На станке с ножным приводом можно поставить одинарный шкив.
Теперь нужно решить, с какой скоростью должен вращаться шпиндель, и в зависимости от этого определить диаметр шкива (или трех цилиндрических колес, образующих ступенчатый шкив). Тут надо принять во внимание прочность и устройство станка и размеры деталей, которые будут на нем обрабатываться.
Средняя скорость вращения для станков с ножным приводом составляет приблизительно 300 оборотов в минуту (станки с электрическим приводом обычно дают 700—1500 оборотов). При обработке мелких деталей число оборотов может быть увеличено; при обработке крупных деталей шпиндель должен вращаться медленнее. При большом числе оборотов, болванка может вырваться и ударить работающего.
На станке голобских юных техников, при диаметре маховика в 570 мм, шкивы имеют диаметры в 140, 100 и 70 мм. Значит, передаточные числа равны приблизительно (с округлением) 4:1, 6:1 и 8,5:1. Если предположить, что скорость вращения маховика составляет 80 оборотов в минуту, то при передаточном числе 8,5 : 1 шпиндель будет вращаться со скоростью 680 оборотов в минуту. Такая скорость для станка с ножным приводом великовата. Лучше ограничиться шкивом, рассчитанным на передаточное число 4 : 1 (или, если шкив ступенчатый, то на передаточные числа 4:1,5:1 и 6:1). Пользуясь этими числами определите диаметр шкива сами.
Ширина каждого из трех колес, образующих ступенчатый шкив, равна 35 мм, следовательно, общая ширина шкива — 105 мм.
Диаметр маховика 14 — 570 мм, ширина 95 мм (возможны и другие размеры). Для изготовления маховика надо подобрать и хорошо выстругать сухие доски толщиной 20—25 мм и склеить из них три или четыре (в зависимости от толщины досок) квадратных щита. Для склеивания щитов понадобятся так называемые цвинки — те же струбцины, но более длинные. Сделайте их из брусков. Вложите в две цвинки доски, предварительно смазав их ребра (кроме наружных) горячим столярным клеем, и зажмите двумя клиньями, заколачивая их один навстречу другому. Все это показано на рисунке 4

На заготовленных таким способом щитках разметьте круги. При этом нужно предусмотреть, какой ремень будет применен на вашем станке. Если плоский, то все круги должны быть одинакового диаметра, если же круглый, то диаметр средних (внутренних) кругов должен быть меньше примерно на 30—40 мм Очень аккуратно выпилите круги и наложите друг на друга так. чтобы доски первого круга перекрещивались с досками следующего круга и т. д. Склейте круги вместе и для прочности свинтите шурупами. Но прежде чем делать это, подумайте о том, как утяжелить маховик. Сделать это можно несколькими способами.
Первый способ таков. Во внутренних кругах, как можно ближе к краю, выдолбите или высверлите несколько одинаковых отверстий, располагая их равномерно по всей окружности (рис. 5, а). Эти отверстия залейте свинцом. Вместо свинца можно вложить в них одинаковые куски металла, например большие гайки.

Для утяжеления маховика по второму способу, между наружными кругами помещают не сплошные круги, а маленькие кружки в центре и кольца по окружности (рис. 5, б). В этом случае все круги и кольца надо сначала соединить между собой, а затем просверлить в боковой стенке отверстие и через него заполнить полое пространство внутри маховика сухим песком. Не забывайте при этом встряхивать маховик, чтобы песок улегся более плотно.
Очень важно, чтобы маховик был уравновешен, то есть чтобы груз был равномерно распределен по его окружности
В центре маховика просверлите отверстие по диаметру оси (коленчатого вала 17) По обеим сторонам маховика привинтите металлические муфты, в одной из них нужно просверлить отверстие и нарезать резьбу для контрящего (то есть закрепляющего маховик на оси) винта. Крепление маховика на оси показано на рис. 6.
Ось маховика — коленчатый (вал 17 — сделайте по рис. 1 из стального прута диаметром 20—25 мм (можно подобрать подходящий по диаметру длинный болт и отпилить у него головку). Самому выгнуть такой вал трудно, лучше обратитесь за помощью в кузницу или механическую мастерскую.

Этот вал должен вращаться в подшипниках врезанных в стойки 1 и 2 (рис. 6) Кривошип вала соедините шатуном 18 с педалью 12. Шатун можно сделать и из дерева, и из металла. Устройство шатуна и педали и соединение их ясны из рис. 1.
Теперь приступим к сборке станка.
Сначала соберите все три стойки с подставками вставьте шипы стоек в гнезда подставок, а затем, после подгонки, можете их вкпеить. В вырезы стоек вставьте бруски — параллели 5 (нередко их называют салазками) и закрепите болтами, с гайками и шайбами. Расстояние между стойками 1 и 2 должно составлять 130 мм, между стойками 2 и 3 — 1000 мм. Вклейте шипы ножек в гнезда подставок 4, а когда клей хорошо высохнет, то скрепите их планками 7.
Помните, что для скрепления частей станка можно пользоваться столярным клеем, шурупами, небольшими болтами, но только не гвоздями.
Соберите педаль 12 и прикрепите ее (например, дверными навесками) к передней планке 7.
Вложите в выемки на стойках 1 и 2 подшипники, поместите между стойками маховик и вставьте коленчатый вал. Не забудьте надеть на него две стальные пластинки для закрепления подшипников. Укрепите контрящим винтом маховик и проверьте, вращается ли он строго в одной плоскости, не перекошена ли ось Перекос оси можно устранить, расклинивая подшипники маленькими гвоздями. Когда достигнете правильной центровки оси с маховиком, закрепите подшипники стальными пластинками, а вал — двумя металлическими муфтами с контрящими винтами или шпильками. Под них тоже нужно подложить шайбы.
Соедините кривошип вала с шатуном 18. Здесь также понадобятся шпильки и шайбы.
Смажьте все трущиеся части вазелином и проверьте, хорошо ли действует ножной привод,
В таком же порядке соберите части передней бабки: вставьте подшипники в выемки, насадите шкив на шпиндель, проверьте центровку и все закрепите. Для того, чтобы шпиндель не мог перемещаться в продольном направлении, насадите на него две металлические муфты, заполняющие промежутки между шкивом и подшипниками. Закрепите муфты контрящими винтами.
Теперь наденьте приводной ремень 20 и проверьте передачу вращения от маховика на шкив и шпиндель.
Для цилиндрических шкивов берется плоский ремень шириной в 20—25 мм. Для желобчатых шкивов применяют скрученный сыромятный ремень — супонь. Натяжение круглого ремня отрегулировать легко: достаточно сильнее скрутить его.

Плоский ремень сшейте тонким сыромятным ремешком. Круглый ремень сшейте скобкой из толстой стальной проволоки (рис. 7). Чтобы ремень не скользил, насыпьте под него на шкив и маховик немного канифоли в порошке.
Осталось собрать заднюю бабку и подручник. Это — очень ответственные детали, особенно бабка.
В нижнем конце бруска 8, предназначенного для задней бабки, сделайте два выреза размером 220х80х25 мм с таким расчетом, чтобы после зачистки эта часть бруска плотно входила между параллелями В этой же нижней части, отступя от конца на 60 мм, продолбите отверстие для зажимного клина. В верхней части бруска (на расстоянии 100 мм от конца) просверлите отверстие для прижимного винта (19) с центром и рукояткой.
Прижимным винтом может служить болт с загнутым концом; другой конец его должен быть заточен на конус. Он вращается в двух гайках, укрепленных в бруске (так же, как вы укрепляли подшипники).
Для того чтобы задняя бабка была более устойчивой, привинтите к ней две опорные планки. А чтобы прижимной винт не мог отойти во время работы, приделайте стопор из выгнутого толстого гвоздя или стального прутка с нарезкой и гайкой Все эти части задней бабки показаны на рисунке 8.

Смонтированную заднюю бабку установите на параллели (салазки) так, чтобы центр ее прижимного винта приблизился к центру шпинделя Острия центров должны совпасть; если это не произойдет, необходимо отрегулировать положение задней бабки на параллелях.
На бруске 10 для подручника сделайте с двух сторон вырезы размером 200х20х50 мм. В широком конце бруска продолбите отверстие 25х50 мм; в него вставьте брусок 9 и закрепите маленьким клином. Верхнюю часть бруска 9 срежьте под углом (как показано на рис. 1) Прочно привинтите к ней дощечку длиной 220 мм, обитую жестью (для большей прочности). В валике 11 сделайте два прямоугольных отверстия по 50X20 мм; расстояние между ними—110 мм. Через верхнее отверстие продевается брусок 10, в нижнее вставляется зажимной клин 13.
Теперь нужно оборудовать шпиндель для крепления обрабатываемых заготовок разных размеров. Вспомогательными частями для этой цели служат вилка планшайба и патрон.
Лучше, если шпиндель сделан из трубы. В этом случае планшайбой может служить фланец, навинчивающийся на трубу. В качестве патрона удобно использовать соединительную муфту, так называемую «переходную» — с разными диаметрами. Вилку легко сделать из короткого отрезка трубы,” ввинченного в муфту до половины; конец ее нужно сплющить и обработать напильником по рисунку 9.

Таким же способом делают вилку, планшайбу и патрон на шпиндель из стального стержня или болта. В крайнем случае можно просто опилить конец шпинделя и превратить его в вилку, но это менее удобно для работы.
Хорошая работа самодельного станка зависит от точности частей, аккуратности пригонки их друг к другу, прочности соединений. Понятно, станок во время работы не должен шататься, шпиндель бить в подшипниках. Маховик должен вращаться равномерно и строго в одной плоскости. Наконец, закрепление задней бабки и подручника в любом положении должно быть жестким, надежным.
Поэтому необходимо правильно установить параллели, прочно соединить их со стойками, точно подогнать к расстоянию между ними нижние части подручника и бабки. Очень прочно должна быть связана и вся станина. Если стойки будут шататься в пазах, то при работе ремень может соскочить со шкива или, что еще хуже, обрабатываемая деталь вырвется из центров Придайте жесткость всей системе. Возможно, что наиболее ответственные соединения придется укрепить угольниками из полосовой стали.
Для окончательной отделки станка зачистите мелкой шкуркой все деревянные части и покройте олифой, а потом спиртовым лаком. Металлические части покрасьте эмалевой или масляной краской
Мы не останавливаемся на мелочах и второстепенных деталях, так как считаем, что за постройку токарного станка, хотя бы и самого простого, следует браться только тем юным техникам, которые уже имеют известные знания, умения и опыт.

Постройка станка открывает широкие возможности для самостоятельного конструирования, усовершенствования отдельных частей и узлов Например, зажимные клинья 13 можно заменить болтами с прижимными гайками Такая замена показана на рис. 10 При обработке длинных предметов подручник можно заменить бруском, привинчиваемым к стойкам 2 и 3 в точках «А» (рис. 1). Вместо ножного привода можно сделать электрический, пристроив электродвигатель под шкивом.
Если на выступающем влево (то есть наружу) конце шпинделя нарезать резьбу и подобрать гайки с шайбами, то на него можно надевать небольшое круглое точило или шлифовальный круг.

 В следующей статье мы раскажем о режущих инструментах, используемых при работе на токарном станке по дереву.

Самодельный токарный станок по металлу: чертеж, изготовление

Токарный станок всегда был самым востребованным типом сложного оборудования. Использовать его для точения самоделок мечтают многие умельцы. Останавливает их необходимость денежных вложений. Да и готовые модели, несмотря на очевидные достоинства, зачастую просто не помещаются в условиях домашней мастерской. Решить эти противоречия способен самодельный токарный станок. Он строится под уникальные требования, с использованием простых материалов. Конечно, такая конструкция не превзойдет промышленных продуктов, но первая же успешная самоделка на токарном станке оправдает все затраты времени и усилий.

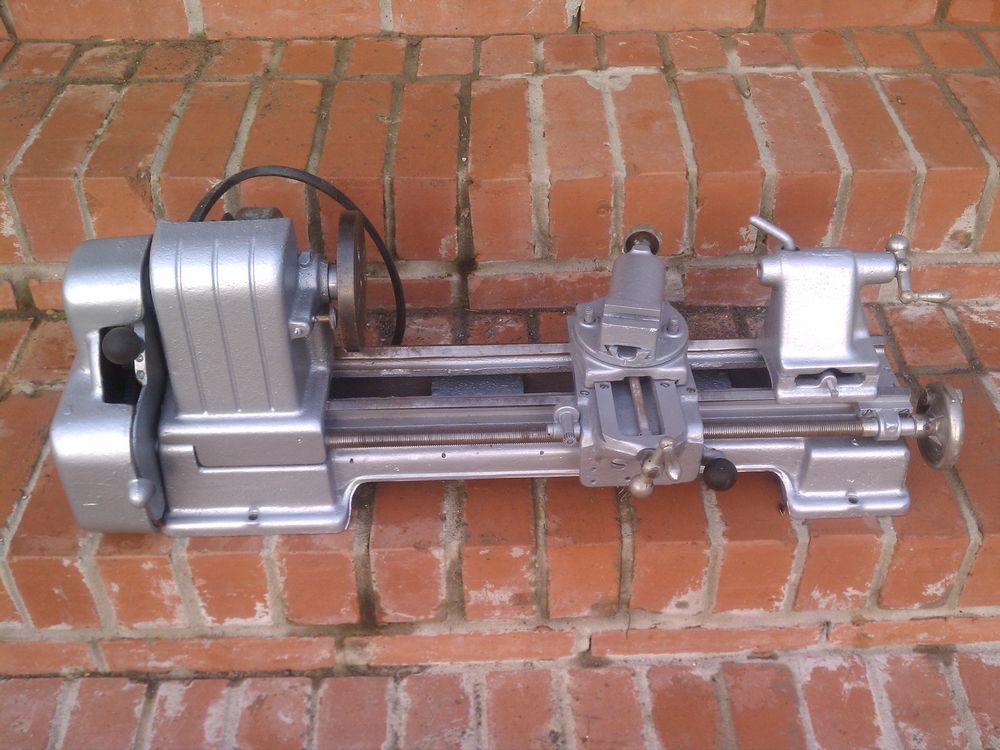

Самодельный токарный станок

Содержание

Особенности конструкции

Задача сделать токарный станок не настолько сложная, как кажется на первый взгляд. Важные конструктивные элементы просто копируются с промышленных образцов. При этом схема самодельного токарного станка не требует реализации всех сборочных единиц, присутствующих в заводских моделях. Изготовить потребуется станину, суппорт и шпиндель. Другие узлы понадобятся только для решения специфических задач.

Конструкция станины

Основу рабочей части большинства станков выполняет станина. Массивное основание предназначено для установки всех механизмов, а также выполняет функцию гашения вибраций, неизбежно возникающих при механической обработке. От правильного выбора станины будут зависеть очень многие характеристики готового изделия. Классические, литые из чугуна, конструкции, в самодельном станкостроении не используются по причине высокой сложности технологии. Практическое применение нашли станины монолитного или сварного типа. Монолитный вариант обеспечивает высокие характеристики по жесткости и гашению вибрации. Основной его недостаток – большой вес. В качестве такого основания отлично подойдет металлическая плита толщиной 10-20 мм. В зависимости от назначения станка возможно применение и других материалов. Монолитные основания доступно получить и с помощью других технологий, например, литьем из полимербетона.

Станина для самодельного токарного станка

Сварная станина выполняется в виде рамы прямоугольного сечения. Для ее изготовления, наиболее часто применяются разнообразные металлические профили. Сварная рама токарного станка отличается простотой изготовления и малой массой. Но кажущаяся простота такого решения оборачивается необходимостью дополнительной обработки посадочных мест под установку оборудования. Компромисс можно достичь, выбрав обычный швеллер. На горизонтальной грани швеллера устанавливаются необходимые элементы, боковые используются в качестве подставки и места крепления вспомогательных устройств.

Станочный суппорт

Чтобы изготовить самодельный суппорт токарного станка своими руками понадобятся направляющие, по которым будет выполняться продольное и поперечное перемещения. В промышленном оборудовании традиционно используются направляющие скольжения типа «ласточкин хвост». В домашних условиях качественно изготовить такой узел невозможно. Поэтому, при выборе, предпочтение отдается готовым цилиндрическим или профильным рельсам с линейными подшипниками. Наилучший вариант построения системы перемещений заключается в установке рельс с подшипниками качения. Они позволяют получить высокую точность, отсутствие люфтов, надежность и длительный срок службы. Не зря такие рельсы стали очень популярны у производителей станков во всем мире. Ведущим их недостатком считается только высокая стоимость.

Существует и дешевое решение. Оно подразумевает использование полированных валов от старых принтеров или иного оборудования.

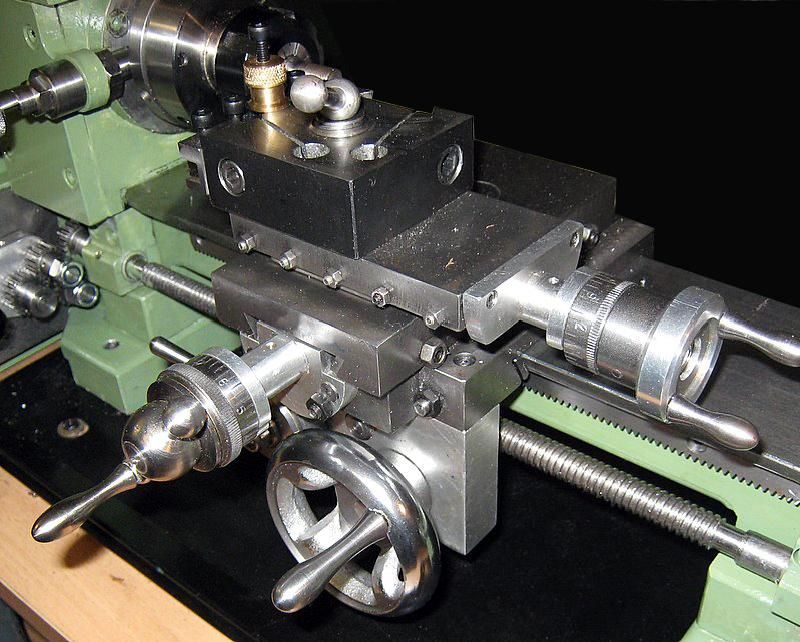

Суппорт

Движение в продольном и поперечном направлениях, создается с использованием ходовых пар типа винт-гайка. В машиностроении применяются механизмы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП). Выбор стандартных шпилек оправдан только для очень простых станков, так как не обеспечивает должной точности и долговечности. Трапецеидальный винт более надежен, устойчив к большим нагрузкам. Лучший, но дорогой, вариант подразумевает применение ШВП. Именно они устанавливаются в точном промышленном оборудовании. Крепление ходовых винтов требует применения подшипниковых блоков, обеспечивающих свободное вращательное движение и невозможность возвратно-поступательного. Такой блок можно сделать самостоятельно, но лучше использовать модели серийного изготовления.

Для соединения составных частей суппорта между собой подойдут стальные пластины толщиной 8-10 мм. Их достаточно обработать по размерам направляющих и просверлить требуемые отверстия.

Сборка суппорта будет напоминать работу с детским конструктором, а результат окажется не хуже, чем у заводских моделей.

Шпиндель и коробка подач

Шпиндельная бабка используется для крепления оси шпинделя, установки коробки скоростей и коробки переключения подач (КПП). Рабочая часть устройства любой коробки требует большого числа шестерен и трудно реализуется в домашних условиях. Простым решением проблемы шпинделя будет применение регулируемого привода на основе асинхронного двигателя с частотным инвертором. Такой комплект полностью заменяет классический редуктор.

Шпиндель

Самодельная КПП для миниатюрного токарного станка вряд ли понадобится. Небольшие размеры обрабатываемых деталей не потребуют от токаря больших физических усилий, а мелкую резьбу гораздо продуктивнее нарезать леркой. Если все же требуется токарный самодельный аппарат с коробкой подач, то не обязательно искать набор шестерен. Автоматическую подачу можно выполнить на основе маломощных электродвигателей, что позволит в дальнейшем даже применить устройство ЧПУ.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Инструкция по сборке

Строить самодельный токарный станок по металлу, лучше всего начав со станины. На верхней грани основания готовятся посадочные места под продольные направляющие суппорта, шпинделя, двигателя и другие необходимых элементов. Ведущее требование к этим поверхностям — обеспечение базовой плоскости всего оборудования. Самым лучшим подходом будет фрезеровка площадок на промышленном оборудовании. На нем же желательно сразу просверлить и крепежные отверстия. В противном случае потребуется значительно больше времени для установки и выверки направляющих.

Продольные направляющие суппорта крепятся непосредственно к основанию станка с помощью винтов. Там же устанавливаются и подшипниковые блоки ходового винта. При монтаже добиваются соосности всех элементов. После окончательного закрепления направляющих, на них надеваются подшипниковые модули. Сверху, на монтажную поверхность, крепят основание поперечной оси. В качестве последнего используется металлическая пластина с крепежными отверстиями. Такая же пластина устанавливается на подшипники поперечного перемещения и служит для крепления резцедержки. Завершит самодельный токарный суппорткрепление миниатюрных индикаторных лимбов и маховиков ручного привода на концы приводных винтов.

Шпиндельный узел выполняется из двух подшипниковых щитов, которые также крепятся на станине. Щиты могут быть готовыми или самодельными.

При монтаже следует добиться совпадения главной оси с осями направляющих.

Вал шпинделя необходимо изготовить на токарном станке, либо попытаться подобрать готовый. При монтаже вал запрессовывается в подшипники. С одной его стороны устанавливается токарный патрон, с другой шкив для ременной передачи. Применение каких-либо других типов передач в небольшом станке нецелесообразно. Для возможности грубого регулирования скорости и увеличения вращающего момента шпинделя рекомендуется изготовить ступенчатые многоручьевые шкивы. Аналогичный шкив монтируется и на вал электромотора. Сам мотор устанавливается на раме снизу или сзади шпиндельной бабки. Крепление двигателя должно предусматривать механизм натяжения ремня.

Составные части самодельного токарного станка

На последнем этапе осуществляется монтаж электрооборудования станка. Он заключается в комплектации силового шкафа, в который устанавливаются преобразователь частоты, вводной автоматический выключатель и кнопки пуска и останова шпинделя. Также подключается двигатель и электрическая сеть. На этом сборка станка может считаться оконченной.

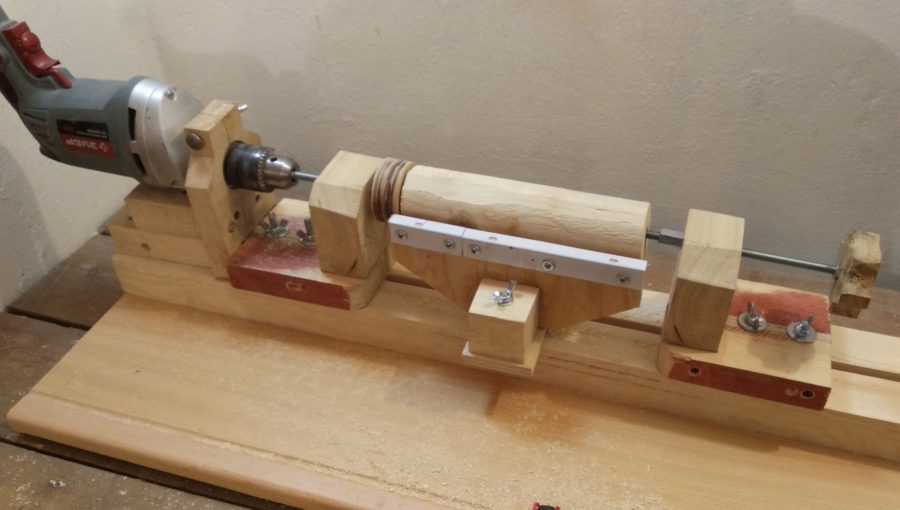

Самодельный токарный станок из дрели и редуктора болгарки (19 фото+описание изготовления)

Самоделка из болгарки со сгоревшим якорем своими руками
Из двигателя и редуктора болгарки можно сделать отличные приспособления для работы в домашней мастерской. Но как быть, если двигатель болгарки полностью вышел из строя.

Например, у меня был один случай, когда после покупки болгарки, через несколько дней повредилась обмотка якоря. Не знаю, что они там наделали, но с тех пор я дешёвые УШМ не покупаю.

В общем, во время резки металла из корпуса болгарки пошёл неприятный запах горелой пластмассы. Затем искры и характерный звук заклинивания якоря. Разобрав болгарку, я выяснил, что обмотка якоря была сильно повреждена, наверное, проволока во время работы стала цепляться к корпусу.

Вот так, покупать дешёвые болгарки низкого качества. Не будут упоминать производителя УШМ, но только скажу, что он наш, отечественный. В общем, недолго думая, я решил, куда можно использовать болгарку со сгоревшим двигателем. Что получилось, смотрите ниже.

Куда можно использовать болгарку со сгоревшим двигателем

Якорь болгарки, если он не подлежит восстановлению, например, когда на нем повреждены ламели или обмотка, можно использовать для изготовления насадки-переходника на шуруповёрт, дрель и т. д.

В принципе для этого у якоря есть все, что нам нужно, а именно:

  • Ровная поверхность и круглая форма;
  • Шток, за который можно было бы зацепиться;
  • Прорези для установки шлифовальной ленты.

Принцип работы такой насадки на дрель очень прост.

Вы берете и устанавливаете её в патрон, после чего начинаете обрабатывать насадкой различные заготовки. Они могут быть сделанные из таких материалов, как древесина, пластмасс, металл и даже стекло с керамикой.

Самодельный торцовочный станок по дереву

С помощью торцовой пилы дачник существенно упростит себе жизнь. Пила этого типа предлагается во всех строительных супермаркетах, но фирменный торцовочник – это весьма дорогое удовольствие.

Чтобы не покупать такой инструмент, его можно собрать с протяжкой, используя подручный материал и старые инструменты, которые имеет в своем арсенале практически каждый хозяин. Сейчас мы увидим, как можно собрать самодельную торцовочную пилу своими руками. Пример изготовления торцовочного станка можно увидеть тут.


Процесс изготовления насадки

В первую очередь возьмём и срежем со сгоревшего якоря болгарки шток, где расположен подшипник. Все это нам не нужно в дальнейшем. Резать якорь лучше всего той же УШМ, только закрепить его нужно прочно в тиски, чтобы он не вылетел оттуда.

Затем необходимо будет избавиться от шестерни и выпалить всю проволоку имеющуюся на якоре. Проволока нам также не потребуется. Чтобы выпалить проволоку, а не мучиться и разматывать её вручную, воспользуемся небольшой газовой горелкой.

В результате всех вышеперечисленных манипуляций перед нами должна лежать чистая болванка якоря, без проволоки, подшипников и шестеренки. Необходимо будет ещё немного поработать и отшлифовать поверхность якоря мелкозернистой наждачной бумагой.

Самоделки Из Редуктора Болгарки

Обладатели домашних мастерских наделены множеством приспособлений и устройств, которые существенно упрощают ручную работу и увеличивают эффективность работы. Самым простым устройств является понижающий редуктор. В главном он употребляется если вы поставили цель скорость вращения выходного вала изменялась в наименьшую сторону либо повышался у него вращающий момент. По собственной конструкции это устройство вам больше понравятся комбинированным, червячным по другому шестеренным, также одно- и многоступенчатым. Понижающий редуктор наверное изготавливают на дому.

Данный механизм представляет из себя передаточное звено, которое размещается меж вращательными устройствами электродвигателя как еще его называют бензинового двигателя к конечному рабочему агрегату.

Основными характеризующими показателями редуктора являются:

  • передаваемая мощность;
  • КПД;
  • количество ведущих и ведомых вращательных валов.

К вращательным устройствам этого механизма бездвижно закрепляют зубчатые либо червячные передачи, которые передают и регулируют движение от одной книги к другому. В корпусе имеются отверстия с подшипниками, на каких размещаются валы.

Чтоб сделать редуктор требуются последующие материалы и инструменты:

гаечные ключи и отвертки различных форм и размеров;

  • надфили, сверла;
  • прокладки из резины;
  • шайбы, обрезки труб, шестерни, болты, подшипники, шкивы, валы;
  • инвертор;
  • штангенциркуль, линейка;
  • плоскогубцы;
  • тиски, молоток;
  • каркас от старенького редуктора как еще его называют железные листы.

    • Важнейшей деталью понижающего редуктора считается его корпус. Он ожидается спроектирован и сделан верно самостоятельно, потому что это влияет на обоюдное положение валов и осей, соосность гнезд под опорные подшипники и зазоры меж шестернями.

    T2 | Установка редуктора от болгарки

    READ Почему Болгарку Называют Болгаркой

    Корпусы промышленных редукторов изготавливают преимущественно способом литья из дюралевых сплавов иначе говоря чугуна, но, на дому это сделать совсем нереально. Потому под свои нужды можно найти либо доделать уже готовый корпус или сварить из железного листа. Только так следует держать в голове, что в течении сварки металл может «повести», поэтому для сохранения соосности валов нужно оставлять припуск.

    Наверное мастера делают по-другому. Чтоб не заморачиваться с расточными работами, они корпус начинают сваривать на сто процентов, а заместо гнезд для опорных подшипников используют отрезки трубы, которые выставляют в нужном положении и только впоследствии совсем закрепляют на одном месте с помощью сварки как еще его называют болтами. Для облегчения обслуживания редуктора нужно у корпуса сделать съемной верхнюю крышку, а снизу — сливное отверстие, которое будет употребляться для стока отработанного масла.

    Опорой для шестеренок служат оси и валы редуктора. Обычно в одноступенчатом механизме употребляют только валы, имеющих жесткое крепление шестерен. Обе шестеренки тогда крутятся вкупе с валами. Ось употребляют тогда, когда в редуктор нужно воткнуть промежную шестеренку. Она начинает свободно крутиться на собственной оси с наименьшим зазором, а чтоб не сдвигалась вбок, ее фиксируют гайкой, упрямым буртиком либо стопорными разрезными шайбами. Валы следует изготавливать из стали, обладающей неплохой прочностью и замечательно поддающейся механической обработке.

    Опорами для валов служат подшипники в редукторе. Они воспринимают нагрузки, возникающие при работе механизма. Надежность и работоспособность редуктора полностью зависит насколько верно были подобраны подшипники.

    READ Как Резать Алюминий Болгаркой

    Для механизма самостоятельно идеальнее всего подобрать подшипники закрытого типа, для которых требуется малое сервис. Они смазываются консистентной смазкой. Тип подшипников впрямую находится в зависимости от вида нагрузки. С применением прямозубых шестерен будет довольно обычных одно- иначе говоря двухрядных шариковых подшипников. Если в механизме находятся косозубые шестерни иначе говоря червячные передачи, то на вал и подшипники начинает передаваться осевая нагрузка, что просит наличия шарикового либо роликового радиально-упорного подшипника.

    СТАНОЧИЩЕ ИЗ РЕДУКТОРА БОЛГАРКИ и ДВИГАТЕЛЯ ОТ СТИРАЛКИ

    Другой достаточно принципиальной деталью редуктора являются шестерни. С их помощью есть вариант изменять частоту вращения выходного вала. Чтоб сделать шестерни, нужно особое металлорежущее оборудование, для экономии используются готовые детали со списанных устройств.

    Принципиально в течении монтажа шестерен выставить верно зазор у них, так как это влияет на уровень шума, возникающего в свое время работы редуктора и нагрузочная способность. Смазывать шестерни предпочтительнее водянистым промышленным маслом, которое заливают таким макаром, чтоб оно покрыло зубья одной из шестерни. Смазка других деталей осуществляется с помощью разбрызгивания масла по внутренней полости механизма.

    Сальниковые уплотнители валов предупреждают просачивание масла наружу из редуктора. Устанавливают их на выходах валов и закрепляют в подшипниковых крышках. Чтоб предупредить аварийное разрушение деталей механизма от огромных нагрузок употребляют предохранительную муфту. Она бывает в облике сильфона, подпружиненных фрикционных дисков либо срезаемого штифта. Процесс монтажа значительно упрощают крышки подшипников, которые бывают сквозными либо глухими. Подбирают их из готовых деталей как еще его называют вытачивают на токарном станке.

    READ Какую Болгарку Лучше Купить

    Такой механизм является неподменным помощников в разных сферах деятельности человека. Обычно он применяется:

  • в индустрии;
  • в авто коробках;
  • в электрическом оборудовании и электроники;
  • в газодобывающей индустрии и других отраслях.

В индустрии миф механизм употребляется очень обширно. В разных обрабатывающих станках он применяется как вращательная передающая деталь, повышающая скорость оборотов.

Но в авто коробках редуктор, напротив, понижает частоту вращения мотора. Насколько верно отлажена его регулировка, зависит плавность и мягкость хода транспорта.

Это понижающее обороты устройство употребляется также в бытовой технике и электрическом оборудовании, имеющих электродвигатели. Это будут миксеры, стиральные машины, дрели, кухонные комбайны, болгарки.

Редукторы являются неподменной частью вентиляционного оборудования, очистных сооружений, насосных систем. Они содействуют поддержанию рационального давления газа в газопламенных установках.

Газодобывающая индустрия также не способен обойтись без этого механизма. Транспортировка и хранение газов является достаточно небезопасным процессом, потому употребляют редуктор, используя который перекрывают доступ газа как еще его называют открывают ему выход, регулируя напор.

Сборка редуктора своими силами из средств находящихся под рукой – дело достаточно хлопотное, однако не очень тяжелое. При его использовании миниатюризируется вращение выходного вала и возрастает его вращающий момент. Производительность устройств либо машины стопроцентно находится в зависимости от этой детали. Употребляется Данный механизм в разнообразных отраслях деятельности человека.

Источник

Установка шлифовальной ленты

Для проделывания следующей работы потребуется кусок шлифовальной ленты. Её нужно будет нарезать на полоски соответствующей ширине якоря, после чего загнуть края и всунуть в прорези. Так нужно проделать с каждой канавкой на якоре.

Результатом проделанной работы станет лепестковая насадка для выполнения шлифовки самых разнообразных изделий. Ну а если нужна обычная, круглая шлифовальная насадка, то и здесь якорь со сгоревшей болгарки придёт на помощь.

Просто возьмём и обернём шлифовальной бумагой вал якоря, отрежем кусок и заведём его концы в одну из канавок. Установив шток якоря в патрон дрели или шуруповёрта, можно с пользой использовать сделанную самоделку из сгоревшего двигателя болгарки.

Поделиться в соцсетях

Самодельная газонокосилка

Вместо новой газонокосилки вполне реально собрать модель своими руками – для этого нужна болгарка и прямые руки.

Такая газонокосилка получается менее мощная и с небольшими габаритами. В большинстве случаев на нее вместо ножей устанавливают специальные лески, чтобы стричь траву – это показано на фото. Косилка из болгарки удобна тем, что инструмент можно легко снять и использовать по прямому назначению. Как сделать газонокосилку из болгарки описано здесь.

Простой отрезной станок + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно сделать своими руками за один день. Для станка необходимо подобрать станину – металлическую пластину основания. На ней закрепить шарнир. К шарниру приварить несущую раму с пластиной для крепления болгарки.

В качестве шарнира можно использовать любую подходящую деталь. В данном случае шарнир изготовлен из поворотных шарниров легкового автомобиля. Шарниры уже отслужили свой срок, но к станку подошли очень хорошо.

Самодельный электрический культиватор

Те, кто занимается земледелием, как правило, имеют в арсенале такую технику как культиватор. С помощью этого оборудования можно обрабатывать грунт и при этом не выворачивать большие пласты земли, не нарушать ее плодородный слой. Единственным и существенным недостатком такого аппарата является его цена. Из-за этого фермеры нашей страны часто пользуются ручным или электрическим культиватором, который изготовлен своими руками из болгарки.

Как сделать токарный и фрезерный станок из стиральной машины

Хотите иметь собственный токарный и фрезерный станок? Не обязательно отправляться в магазин за покупкой, можно изготовить самодельный токарный станок из двигателя стиральной машины.

Из этой статьи вы узнаете, как изготовить основные части устройства, выполнить их сборку и подключить станок.

Инструкция: как сделать токарный станок из двигателя стиральной машины

Рассмотрим, как из двигателя стиральной машины-автомат сделать токарный станок для работ по дереву. С его помощью вы сможете резать заготовки, рассверливать отверстия, заниматься шлифовкой.

В станке есть основные части и узлы:

  • передняя бабка;
  • задняя бабка;
  • подручник;
  • рама.

Для работы может использоваться асинхронный электродвигатель от стиральной машинки. Двух скоростей – на 400 и 3000 оборотов в минуту – будет достаточно.

Теперь рассмотрим подробно, как изготовить каждый узел и собрать цельную конструкцию своими руками.

Передняя бабка

От устройства передней бабки, а также мощности мотора будут зависеть рабочие параметры устройства, размер заготовок. Шпиндель должен быть надежным, поскольку он подвергается радиальным и осевым нагрузкам, когда поджимается задней бабкой.

Действуйте так:

  1. Корпус изготавливается из 140 швеллера, который разрезается на части и сваривается в единую конструкцию под углом 90 градусов. Корпус должен выйти 300х265 мм.
  2. На меньшей стороне проделывается разъем для подшипникового узла. Само устройство можно взять из стиральной машины, только подогнать под необходимые размеры.
  3. Подшипниковый узел устанавливается в отверстие через паронитовую прокладку, закрепляется болтами на корпусе.
  4. Подшипники от стиралки остаются в узле, но удаляется сальник. Вместо него поставьте упорный подшипник.
  5. Отдельно изготавливается шкив для ремня, диаметром 70 мм, и вал с предусмотренными местами для посадки подшипников.
  6. Внутрь конструкции швеллера устанавливается основа для фиксации электродвигателя.
  7. Натягивается поликлиновый ремень – чтобы сделать это, перемещайте мотор вдоль крепления.
  8. Задняя часть мотора крепится к швеллеру.

С изготовлением передней бабки закончили.

Задняя бабка

Один из главных элементов, который позволяет прижимать деревянную заготовку к передней бабке. От надежности крепления задней бабки зависит, насколько работа будет качественной и безопасной. От длины выдвижного элемента бабки будут зависеть размеры вытачиваемых деталей.

Приступайте к работе:

  • Возьмите два швеллера шириной 140 мм. Соедините их, используя четыре полосы из металла.
  • К нижней части корпуса приварите две перегородки при помощи сварочного аппарата.
  • В перегородках закрепите две втулки размером 14х20 мм. Одна втулка приваривается, а другая закрепляется двумя винтами.
  • Вал изготовляется под втулки: диаметр 20 мм, края 14 мм, центр смещен на 2 мм. После установки вал должен опускаться и подниматься при вращении. Во время движения сверху и снизу должен быть зазор 4 мм, что позволит зажимать и отпускать переднюю бабку.
  • Возьмите два отрезка трубы длиной 30-40 мм и диаметром 21-23 мм. Приварите их к головкам болтов М12. Сварите трубки вместе, соединив проволокой толщиной 3-4 мм.
  • Приделайте ручку на конец вала, который выходит из втулки.

Соберите устройство, как показано на фото, и прикрепите болты к пластине.

Ее нужно поджать гайками так, чтобы конструкция зафиксировалась на опоре, когда вы проворачиваете ручку от себя. При движении на себя она должна опускаться и передвигаться вдоль опоры. Это позволит быстро перестроить станок для обработки разных деталей.

Теперь нужно сделать пиноль с вращающимся центром:

  1. Возьмите три прямых подшипника и один упорный.
  2. Пиноль выполните из толстой трубы с квадратным сечением и габаритами 30х30 мм. Отфрезеруйте грани до 29х29 мм. С одного конца закрепите ее гайкой М12, с другой – стержнем длиной 12 мм. На стержень напрессуйте три подшипника.
  3. Изготовьте корпус для пиноли из трубы с квадратным сечением 29х29 мм. С одного конца корпус полностью закрывается, остается лишь центровое отверстие. С другой – предусмотрен разрез, где приварена гайка с ушком. Таким образом, засовывая болт в гайку с ушком, вы сможете закрепить пиноль.
  4. Возьмите шпильку, где с одного конца должна быть резьба М12, а с другой М8. На конец М8 накручивается маховик и закрепляется гайка М8.
  5. К корпусу пиноли приварите два куска уголка и закрепите на задней бабке.
  6. Настройте заднюю бабку соответственно, чтобы ее центровая ось, вращаясь, совпадала с осью шпинделя передней бабки.

Подручник

От правильности изготовления подручника зависит, насколько прибор будет безопасен и удобен в работе. Чтобы подручник легко перестраивался и надежно закреплялся, нужно сделать эксцентриковый зажим.

  • Возьмите шток от амортизатора.
  • Изготовьте две втулки с бортами. Их диаметр должен быть 26 мм. Проделайте в них отверстия размером 14 и 10 мм. Они должны смещаться на 2 мм от центра.
  • С большего конца просверлите отверстия с резьбой, чтобы зафиксировать втулки на оси винтами.
  • Возьмите обрезок трубы так, чтобы его диаметр был немного больше штока. К нему приваривается пруток с резьбой М12.
  • Для изготовления корпуса возьмите швеллер размером 80х40 мм. Внутрь вварите две перегородки, проделайте в них отверстия. В отверстия приварите втулки диаметром 26,5 мм и длиной 19 мм.
  • Конструкция должна иметь люфты, чтобы шток мог вращаться.
  • Чтобы закрепить подручник, к штоку приварите отрезок трубы. Разрежьте ее на конце и с обеих сторон приварите гайку и втулку. Вкручиваясь, болт должен зажимать подручник.

Из мотора стиральной машинки нужно сделать пусковое устройство. Поэтому подключение выполняется по схеме.

Обязательно изготовьте кожух для двигателя. Сделать его можно из кусков ламината. На корпус установите регулятор оборотов, который позволит выполнять работу разной сложности.

Как сделать фрезерный станок

Изготовить фрезерный станок с двигателем из стиральной машины можно по той же схеме, что токарный. Используйте в конструкции переднюю и заднюю бабку. Обработка деталей может выполняться с помощью резца, стамески или фрезера.

Самоделки из мотора стиральной машины получаются надежными и простыми в использовании. Главное – подготовка подробных чертежей, поскольку в данных конструкциях все должно быть точно.

Используйте самодельные токарный и фрезерный станок для обработки дерева и других бытовых нужд.

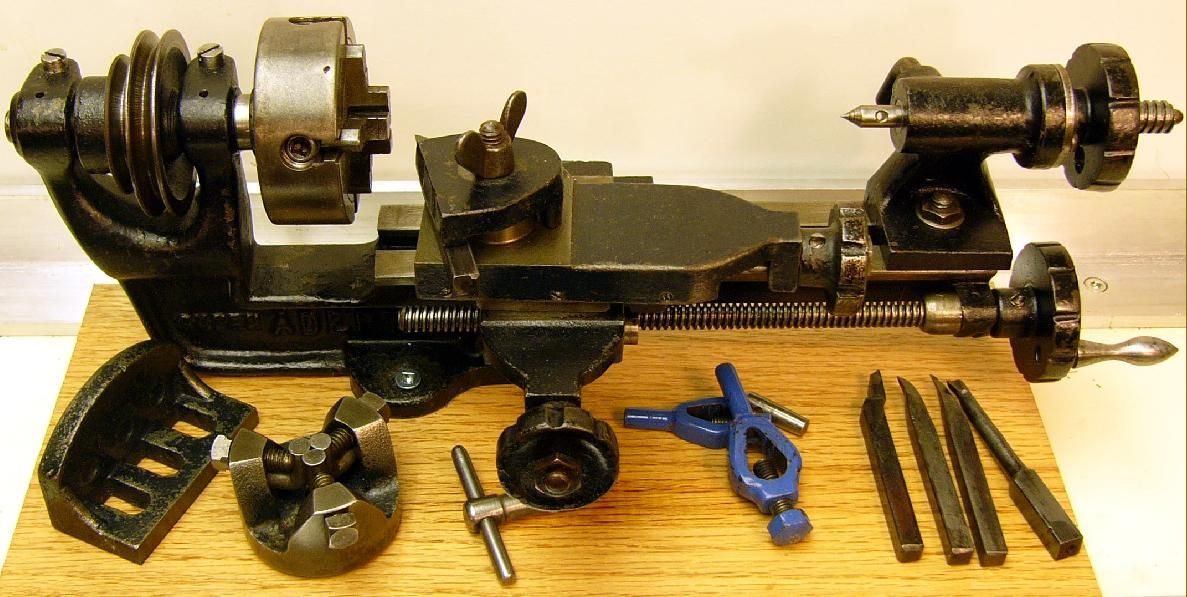

Прецизионный токарный станок самодельный

Хотя предыстория создания этого «самодельного» миниатюрного прецизионного станка неизвестна, похоже, он был построен в 1940-х или 1950-х годах. Возможно, «самоделка» — неправильное определение, и -сделано-в-ночную-смену-пока-начальник-не-выглядел- могло бы быть более точным. Построенный по очень высокому стандарту с приятными деталями – например, все винты со шлицевой головкой были установлены заподлицо, вставлены в отверстия с потайной головкой – дизайн также был изобретателен, а строитель явно был человеком большого таланта.
Либо выточенная из цельного куска, либо изготовленная вручную (детали пока неизвестны), широкая станина с плоской вершиной и необычно широкими V-образными краями была сделана по форме, напоминающей ту, что использовалась на токарном станке Hardinge HLV. Ходовой винт, установленный под станиной по ее центральной линии, удерживался в корпусах подшипников, привинченных между стенками; довольно умно блоки подшипников были выдвинуты вниз, чтобы обеспечить крепления для прижимных ножек кровати. Для размещения задней бабки был предусмотрен Т-образный паз посередине верхней поверхности станины – хотя и не на всю длину, он был достаточно длинным, чтобы оба центра соприкасались. На каждой стороне Т-образного паза были обработаны V-образные канавки, которые использовались для выравнивания задней бабки, края основания которой были обработаны по размеру – самый необычный и, возможно, уникальный метод, хотя он мог быть подвержен износу из-за стружки. попал в них.
Для точного определения положения передней бабки конец станины был сформирован с плоской вершиной и скошенными краями, форма аналогична той, которая используется на всей длине станины большинства традиционных токарных станков * с настольным прецизионным станком .
Отличительной чертой станка был его «двойной фартук»; это, в виде сварной конструкции (или, возможно, изготовленной из твердого тела), проходило под кроватью, образуя перемычку, которая соединяла переднюю и заднюю части седла, устройство, которое обеспечивало большую жесткость и как найдено в том другом доме английский токарный станок Петри, а также популярный и долгоживущий Boley Type L (из 1920-х и 1930-х годов) и машины Rolls-Royce и Toyo ML1.
В центре моста была установлена ​​гайка застежки ходового винта, ее детали снова имитировали конструкцию Боли с установленным по центру зацепляющим рычагом и удобной и очень эффективной кнопкой разблокировки. Когда каретка двигалась вдоль станины из точки, расположенной непосредственно под стойкой инструментов, между двумя точками был создан кратчайший и самый жесткий маршрут.
Нарезание резьбы производилось с помощью сменных колес, шестерни переносились на одном шлицевом рычаге с приводом, проходящим через реверсивно-галтовочный механизм. Последний, вместо того, чтобы быть установленным на обычном сложном в конструкции кронштейне с плунжерным расположением, был прикреплен к концу рычага, поворачивающегося концентрично с кронштейном сменного колеса, при этом нужно было только ослабить гайку, чтобы повернуть шестерни, чтобы получить левое либо правосторонняя подача, либо нейтраль. Переменные колеса, по-видимому, удерживались на месте традиционным методом Боли с помощью винтов, нижняя сторона которых входила в потайные отверстия в толстых шайбах; к сожалению, строитель не стал прорезывать шайбы и, таким образом, позволить им выскользнуть после того, как просто ослабил винты и позволил соскользнуть сменным колесам.
Похоже, что она была сделана из литья (хотя она вполне могла быть выточена из цельного тела), передняя бабка несла шпиндель с резьбой, обработанный для установки цанг, затянутых тяговой трубой; 3-ступенчатый V-образный шкив с Z-образным ремнем имел планетарные редукторы, удерживаемые в пределах своего наибольшего диаметра, — особенно аккуратный и эффективный способ получения заднего редуктора и система, встречающаяся на таких самых разнообразных машинах, как, например, недорогой американский AA (Craftsman 109) и превосходный Mikron швейцарского производства.
Приспособленная к станине с помощью сужающейся планки, расположенной сзади, каретка была оснащена хорошо изготовленной составной опорой скольжения с верхней направляющей, расположенной в Т-образном пазу на 360, а ее передняя поверхность была скошена и выгравирована с линиями градусов для установки. угол поворота. Были установлены аккуратные, скошенные, обнуляющие микрометрические циферблаты, и, подобно американскому прецизионному токарному станку Pratt&Whitney, торцевые опорные пластины подающего винта были закреплены четырьмя, а не двумя винтами. «пружины» и улучшают ощущение оператором того, что делает режущий инструмент. Каждая торцевая пластина также имела необычно сложную конструкцию с (вместо отверстия, через которое мог пройти подающий винт) бобышкой, образующей единое целое с пластиной и выступающей под ней, — сборка, которую было бы очень неудобно обрабатывать из цельного куска металла.0009 Поскольку секция под шпиндельным отверстием была единственной косметически незавершенной частью станка, вырезанная из стали задняя бабка не могла быть приспособлена для токарной обработки небольших конусов, а фиксировалась на станине эксцентриковым поперечным валом с встроенная рукоятка и оснащена мощным замком шпинделя типа «разрезной ствол».
*В том числе: список производителей прецизионных токарных станков со ссылками можно найти здесь

Как сделать деревообрабатывающий токарный станок с дрелью

Как приготовить дровяной бурину. станки являются древнейшей разновидностью деревообрабатывающей мастерской.

Регулируемая горизонтальная металлическая направляющая — подставка для инструмента — между материалом и рабочим позволяет размещать формовочные инструменты или долото, которые обычно держат в руках. После операции формования обычной практикой является прижатие наждачной бумаги к вращающемуся объекту, чтобы сгладить поверхность заготовки с помощью инструментов для формовки металла. Подручник обычно снимается во время операции шлифования, потому что может быть небезопасно держать руки рабочего между ним и вращающейся деревянной заготовкой.

Многие деревообрабатывающие токарные станки также можно использовать для изготовления чаш, пластин и рукояток молотка и долота, а также некоторых декоративных предметов. Чашу нужно держать только за дно с одной стороны токарного станка. Заготовка обычно крепится к металлической планшайбе, прикрепленной к валу шпинделя. На многих токарных станках эта операция выполняется с левой стороны передней бабки, где нет рельсов и, следовательно, больше доступного зазора. В деревообрабатывающем токарном станке может использоваться специальный изогнутый подручник для поддержки инструментов при формировании внутренней части.

Основное назначение токарного станка по дереву – точение по дереву. Токарная обработка – это использование токарного станка по дереву с ручными инструментами или долотом для вырезания формы, симметричной относительно оси вращения. Оператор токарного станка известен как токарь, а навыки, необходимые для использования инструментов, традиционно назывались токарным делом.

Здесь я делаю токарный станок по дереву с дрелью для собственного использования.

Используемые детали:

  • Для базовой части
  • Фанерный лист толщиной 12 мм (35”*11”)
  • 1,25”*1,50”*35” Деревянные блоки (2 шт.)
  • 1,25”*1,50”*8” Деревянные блоки (2 шт.)
  • Винты
  • Для поддержки сверла
  • Сверлильный станок
  • Фанера 12 мм (8,5”*10”)
  • Фанера 12 мм (3,5”*10”) 2 №
  • Деревянные бруски 3 00 ¾” толщиной 9 (50 дюймов) 5) 2 болта 5/16” (длина 4”) с барашковыми гайками и шайбами ​​
  • Подвижная часть / часть задней бабки
  • 2 шт. Деревянные планки 1” (длина 14”)
  • 3 шт. ) с барашковой гайкой и шайбой
  • Опора для инструмента / подставка для инструмента
  • 3 шт. Кусочки фанеры
  • Болт 3/8” (длина 2”) с барашковой гайкой и шайбой
  • 22 Калибровочный металлический лист (6”* 4”)
  • Стамеска

Как сделать:

Шаг 1: – Резка фанерных деталей

Первым шагом является вырезание деталей из фанеры подходящего размера. Для изготовления этого токарного станка я использовал фанеру толщиной 12 мм и 19 мм. Для основы я использовал лист фанеры толщиной 12 мм. Также нарежьте деревянные блоки (1,25”*1,50”) длиной 35” и 8” и другие детали из фанеры, как показано в разделе «Используемые детали».

Шаг 2: – Изготовление основания

После вырезания деталей из фанеры и других компонентов следующим шагом будет сборка деталей. Итак, прежде всего сделайте 1/2-дюймовый паз длиной 10 дюймов на фанерной части основания. Затем после сборки фанерного основания и деревянных блоков с помощью шурупов. Итак, основа станка готова.

Шаг 3: – Сделайте опору для дрели / часть передней бабки

Третий шаг – сделайте опору для дрели. Я использовал сверлильный станок на 13 мм. Детали, используемые для изготовления подставки для дрели, вы можете показать в разделе «детали, используемые» для подставки для дрели. Итак, следующий шаг – сборка фанерных деталей с помощью шурупов. А также прикрепите деревянный брусок с круглым отверстием, чтобы прикрепить сверло к фиксированному положению опорной части сверла, как показано на рисунке.

Объявление

Шаг 4: – Изготовление подвижной части / Задней бабки

После закрепления сверла в фиксированном положении, Четвертый шаг – изготовление подвижной части. Вы можете показать размеры деталей в разделе «подвижная часть» используемых деталей. Прежде всего прикрепите деревянные планки для направления подвижной части станка с помощью гвоздей. Также соберите все части «задней бабки», как показано на рисунке. Прикрепите подвижную часть с помощью болта ½” длиной 2” с правой стороны основания через уже предусмотренный паз.

Объявление

Следующим шагом является крепление болта ½” длиной 8” с гайкой и его рукояткой, как показано на рисунке. Ручка используется, чтобы вы могли легко вращать болт внутрь и наружу. Вы можете легко удерживать заготовку с помощью этого болта.

Шаг 5: – Опора инструмента / подручник

Пятый и последний шаг – изготовление подставки или подручника. Все детали и их размеры указаны в разделе «Поддержка инструмента» используемых деталей. Соберите все детали, как показано на картинке.



Прикрепите эту часть к основанию с помощью болта и барашковой гайки через уже предусмотренный паз. Вы можете отрегулировать глубину, перемещая опорную часть инструмента внутрь и наружу с помощью барашковой гайки и болта.

Также я прикрепляю олово 22 калибра к подручнику для лучшей производительности. После этого я его покрасил.

Теперь токарный станок по дереву готов к использованию. Я использовал долото для токарной обработки заготовки.

ДЛЯ ЛУЧШЕГО ПОНИМАНИЯ ПОСМОТРИТЕ ВИДЕО НИЖЕ.

Реклама

Теги: токарный станок с дрелью, самодельный токарный станок, самодельные проекты, самодельный токарный станок по дереву, как сделать токарный станок по дереву, сделать токарный станок по дереву, токарный станок по дереву )

Если у вас есть токарный станок по металлу, возможно, вы ищете способы использовать его и делать милые поделки своими руками. Если это звучит как вы, вы пришли в нужное место.

Вот 8 различных чертежей токарного станка по металлу, которые вы можете сделать сегодня. Хотя некоторые из этих чертежей предназначены специально для токарных станков по дереву, вы все равно можете сделать эти чертежи на токарных станках по металлу.

8 идей для токарных станков по металлу своими руками

1. Мельница для перца

Инструкции см. здесь Новичок

Этот чертеж мельницы для перца — отличный проект для токарного станка, если вы новичок. Продукт, безусловно, очень практичен, но его также относительно легко сделать. Хотя эта модель предназначена для токарного станка по дереву, ее можно изготовить и на токарном станке по металлу.

Инструкции, прилагаемые к этому плану, просты и понятны. Они включают видео, письменные инструкции, списки и даже изображения. Эти инструкции действительно достаточно просты для новичка.

2. Крышка банки Мейсона

См. инструкции здесь

Уровень опыта: Новичок

Нет ничего хуже, чем иметь банки Мейсона, но потерять крышки. Если у вас есть лишние банки Мейсона, но вам нужны крышки, вы можете сделать их на токарном станке по металлу. Этот план специально разработан для токарных станков по дереву, но вместо этого вы можете сделать крышку, используя токарный станок по металлу.

Этим планам легко следовать. Они включают в себя все, что вам может понадобиться, включая инструкции, изображения, советы по дизайну и даже маркетинговые идеи. Хотя есть несколько объявлений, реклама определенно стоит того для этого проекта.

3. Серьги

См. инструкции здесь

Уровень опыта: Промежуточный уровень

Еще один очень милый способ использовать токарный станок по металлу — это сделать серьги. Эти серьги изготовлены из дерева и изготовлены на токарном станке по дереву, но вы можете сделать их и на станке по металлу.

Чтобы сделать эти серьги, вам нужно посмотреть видео на YouTube. Видео на YouTube понятное и понятное. К сожалению, письменных инструкций в паре с видео нет.

4. Латунный свисток

См. инструкции здесь

Уровень опыта: Промежуточный уровень

Медные свистульки не всегда легко достать, но они могут доставить массу удовольствия. Если у вас есть токарный станок по металлу, вы можете научиться делать латунный свисток своими руками всего за несколько простых шагов и с помощью нескольких инструментов.

В этих инструкциях вы узнаете все этапы изготовления медного свистка своими руками. Шаги просты и легко следовать. Вы найдете письменные инструкции, изображения и графики, чтобы научиться правильно делать свисток. Даже два других пользователя сделали это, доказав, что эти инструкции понятны.

5. Металлические спиннинги

Инструкции см. здесь

Уровень опыта: Промежуточный

Эти крошечные металлические мисочки невероятно красивы. Они станут красивым акцентом. С помощью нескольких медных угольников и токарного станка по металлу вы сможете быстро превратить медные диски в красивые чаши.

Подробные и понятные инструкции. Каждый шаг содержит изображение, чтобы вы могли видеть, что вам нужно сделать, а также одно простое для понимания предложение. Такой подход к инструкциям гарантирует, что все поймут шаги, даже если вы впервые работаете с материалами.

6. Пружины

См. инструкции здесь

Уровень опыта: Промежуточный уровень

Если вам нужно сделать крошечные пружины, вы можете использовать токарный станок по металлу. На этом сайте рассказывается, как сделать крошечные пружины своими руками, используя шерсть, зажимы, металлическую планку и некоторые другие инструменты. Инструкции разбиты на часть 1 и часть 2.

Это одни из самых подробных инструкций в нашем обзоре. Он включает в себя изображения, а также хорошо объясненные письменные инструкции. Эти подробные письменные инструкции содержат ответы на все ваши вопросы.

7. Инструменты для ручной гравировки

См. инструкции здесь

Уровень опыта: Эксперт

Нет ничего лучше гравировальных инструментов ручной работы. Делая инструменты самостоятельно, вы можете быть уверены, что они идеально подходят для вашей руки и ваших потребностей. Ремесленник в Усадьбе покажет вам, как сделать свой собственный с помощью токарного станка.

В этом видео вы узнаете, как сделать ручку на токарном станке по металлу. Видео простое и довольно расслабляющее для просмотра. Вам понадобится некоторый опыт, чтобы сделать ручки правильно. К сожалению, письменных инструкций нет. Итак, вам нужно ознакомиться с YouTube и элементами управления.

8. Токарный станок по металлу

См. инструкции здесь

Уровень опыта: Эксперт

Последний план в этом обзоре касается изготовления токарного станка по металлу. Этот план не требует токарного станка по металлу. Вместо этого он поможет вам сделать свой собственный токарный станок по металлу, который вы сможете использовать в других проектах. Этот план невероятно сложен в реализации и требует большого опыта.

Если у вас уже есть некоторый опыт, этот план очень тщательный. Он включает в себя множество изображений и инструкций. Он даже поставляется с учебными пособиями на YouTube, чтобы показать вам, как создать свой собственный токарный станок по металлу.

В чем разница между токарными станками по дереву и токарными станками по металлу?

Токарные станки по дереву и по металлу отличаются материалом, для работы с которым они предназначены. Токарные станки по дереву предназначены для обработки быков, тогда как токарные станки по металлу предназначены для обработки металла. Токарные станки по дереву часто меньше по размеру и проще в использовании, что делает их более экономичными.

Могу ли я использовать токарный станок по дереву на металле?

Важно не вставлять металл внутрь деревянной рейки. Металл может повредить деревянную планку. Однако можно использовать деревянные заготовки в токарных станках по металлу. Токарный станок по металлу достаточно прочен, чтобы обрабатывать дерево. Вот почему мы рекомендуем детали для деревообработки для проектов токарных станков по металлу.

Как безопасно пользоваться токарным станком по металлу

Независимо от того, какой токарный станок вы используете или над каким проектом работаете, важно оставаться в безопасности. Металлические токарные станки невероятно опасны при неправильном использовании.

При работе на токарном станке всегда надевайте защитные очки с боковой защитой. Вы также захотите убрать волосы, снять аксессуары или украшения и снять перчатки. Другими словами, оттяните назад или удалите все, что может застрять в приборе.

Заключение

Если у вас дома есть токарный станок по металлу, попробуйте один из 8 планов выше. Эти 8 планов интересны, просты и потенциально продаются. Помните о безопасности!

Источники

  • WVU Охрана окружающей среды и безопасность
  • Монро Инжиниринг

Авторы избранных изображений: Ralphs_Fotos, Pixabay

Содержание

    9003
  • 1. 3 3. Серьги
  • 1.4 4. 4. СВИЛЛ
  • 1.5 5. Металлические прядильные миски
  • 1.6 6. Springs
  • 1,7 7. Инструменты для выявления рук
  • 1.8 8. Metal Lathe
  • 2. Разница между токарными станками по дереву и токарными станками по металлу?
  • 3 Могу ли я использовать токарный станок по дереву на металле?
  • 4 Как безопасно пользоваться токарным станком по металлу
  • 5 Заключение

    • полуавтоматический токарный станок | Хобби-машинист

    айгкаман
    Зарегистрировано

    Путеводитель . Приходи жаждущим утешения, уходи богиней.
    9850 Wilshire Blvd., waldorfastoriabeverlyhills.com/spa-wellness.

    Мани-Педи (Не выходя из дома)
    Когда когти заржавели и не хочется держать ими руль, позвони Ларри Во, и он сделает тебе маникюр прямо у тебя во дворе. Во время COVID, когда голливудские женщины регулярно устраивали вечеринки с педикюром на открытом воздухе, беззаботность Во соответствовала этому. Он делал божественный часовой педикюр, и уставшие ноги внезапно оживали в его крепкой хватке. Вы также можете посетить его салон CulverCity.
    4909 Sycamore Dr., Калвер-Сити, 310-396-6869.

    Место, где можно протрезветь
    В Лос-Анджелесе есть процветающее оздоровительное сообщество, а также много пьяниц и наркоманов, что объясняет, почему здесь более 300 реабилитационных центров. Но если вы хотите очиститься старомодным 12-шаговым способом, наше любимое собрание АА проходит не в церковном подвале, а наверху в The Rainbow Bar & Grill. Да, печально известный клуб «Восставший из ада» на Сансет-Стрип предлагает одно из самых вдохновляющих и гостеприимных встреч по восстановлению. Подумайте об этом: вы бы предпочли потратить 80 000 долларов на роскошное двухнедельное пребывание в реабилитационном центре, который предлагает «лечение лошадьми»? Или вы были бы более счастливы, читая Молитву о безмятежности на том же липком полу, где Элис Купер и Гарри Нильссон стали полноценными алкоголиками?
    9015 Бульвар Сансет, Западный Голливуд. Alcoholicsanonymous.com/aa-meeting/rainbow-meeting.

    Women’s ‘Do
    Как будто списка клиентов Мары РоСзак было недостаточно, чтобы вы знали, что она на вершине голливудской кучи волос — Эмма Стоун, Зои Салданья, Николь Кидман, Натали Портман, чтобы назвать немного — вы можете убедиться, что каждая стрижка и стиль, которые она каждый день вытаскивает из своей шляпы фокусника, разнообразны, шикарны, утонченны — идеально подходят для каждого конкретного образа с головы до пят. С чем сама Росзак связывает свою популярность? «Я действительно хороший слушатель».
    Mare Salon, 152 N. Wetherly Dr., Беверли-Хиллз, maresalon.com.

    Экспертный выбор
    Beauty Supplies
    Frends Beauty Supply
    5244 Лорел -Каньон Бул. У Frends есть косметика Anna Sui, которую невозможно найти, и Kjaer Weis. Мне также нравится магазин Nigel Beauty Emporium на бульваре Магнолия. У них Журлик и Кевин Окойн.
    — КЭТИ ДЖУНГ, ВИЗИМИСТ ТИФФАНИ ХЭДДИШ, ГВЕН СТЕФАНИ И ПИНК

    ФОТОГРАФИЯ ЗВЕЗДНОГО ФОРМАНА

    Мужская прическа магазин в Венеции, пошел на The Late Late Show , где я каждый день играю Джеймса Кордена и Билла Клинтона». Что делает Schneidman таким востребованным? «Я люблю трансформацию, — говорит он. «У мужчин не так много вещей, которые они могут надеть, чтобы выглядеть круто. Волосы — это наши павлиньи перья. Мне нравится, когда хорошая прическа расцветает!»
    The Men’s Groomer, 2518 Lincoln Blvd. , Венеция, themensgroomer.com.

    Лучшее в Лос-Анджелесе: KIDS (ФОТО: STAR FOREMAN)

    Дубликат Диснейленда
    Здесь есть почти все, что есть в Диснейленде — Замок Спящей Красавицы, Гора Всплеск, Особняк с привидениями — только намного меньше. Архитектор Дэвид Шигог, выросший в нескольких минутах ходьбы от настоящего Волшебного королевства, провел последние 20 лет, воссоздавая парк в миниатюре у себя на заднем дворе. Касл-Пик и Громовая железная дорога бесплатны при условии, что вы сможете получить труднодоступное бронирование. Весной и осенью проводится всего несколько дней открытых дверей, так что не медлите. Анахайм Хиллз. cptrr.com.

    КОЛЛЕКЦИОННЫЕ ПРЕДМЕТЫ BLACK STAR. (ФОТОГРАФИЯ STAR FOREMAN)

    Магазин комиксов Counterculture
    В Black star CollectIbles супергерои бывают всех оттенков. Владельцы Феон Купер (слева) и Карим Бертон создали эту жемчужину магазина комиксов и игрушек, чтобы продвигать представительство и инклюзивность, поэтому неудивительно, что покупателей встречает у дверей огромная статуя Черной пантеры. Есть полки и полки уникальных предложений, всего от Harriet Tubman: Demon Slayer комиксов для футболок Black Heroes Matter.
    SouthBay Pavilion Mall, 20700 бульвар С. Авалон, Карсон, blackstarcollectibles.com.

    Место, где можно найти карточку Микки Мэнтла 1963 года
    Коллекционирование бейсбольных карточек возвращается. Так что, если ваш малыш или ваша спортивная супруга хотят вернуться в игру, попробуйте Burbank Sportscards. Открытый с 1987 года, он имеет один из самых больших каталогов с более чем 43 миллионами карточек, от Kobe до Koufax, а также неоткрытые коробки всего за 1 доллар. «Мы покупаем больше открыток, чем кто-либо в бизнесе, — говорит владелец Роб Верес, — поэтому наши запасы остаются свежими».
    1610 W. Burbank Blvd., Бербанк, burbankcards.com.

    Место, где можно разбрызгаться
    Поля в искривленном пейнтбольном парке возле озера Кастаик раскинулись на 40 акров, полных веселья, так что здесь достаточно места для дружеских перестрелок. Это место, как правило, привлекает новичков, поэтому вас не будут беспокоить одетые в камуфляж взрослые, воспринимающие игру слишком серьезно. Напротив, он предназначен для детей; есть оборудование для детей, судьи и специальные программы для детей в возрасте от семи лет и старше.
    34481 Ridge Route Rd., Castaic, warpedpaintballpark.com.

    Футболки для малышей, подростков, подростков и королев
    Вы знаете, что детский магазин может потрясти футболку, когда миниатюрные актрисы из списка лучших заглянут, чтобы купить ее для себя. В Sunset kids каждый дюйм площади Джонатана Уэста в 1100 квадратных футов заставлен маленькими футболками. Они включают в себя все: от рокерских футболок до футболок в калифорнийском стиле и укороченных моделей для взрослых. Ищите такие бренды, как Kenzo, California Vintage и Spiritual Gangster.
    8671 Бульвар Сансет, Западный Голливуд, 310-659-4411.

    Вселенная игрушек
    Frank & Son Collectible Show, торговый центр игрушек размером с Costco в Промышленном городе, насчитывает более 200 дилеров, торгующих новыми и бывшими в употреблении фигурками, скейтбордами и бесконечным разнообразием Funko Pops. Есть даже маленькое кафе. Да, очевидно, что проще покупать игрушки в Интернете, но как тогда вы наткнетесь на тот рюкзак в форме Йоды, о котором ваши дети никогда не подозревали, что хотели, и теперь должны иметь, иначе их жизнь будет разрушена навсегда? (Чтобы приобрести строго винтажные игрушки, попробуйте I&S Toys and Collectibles в Echo Park.)
    17835 Gale Ave., Промышленный город, frankandsonshow.net.

    Train Shop
    Когда продюсеры Young Sheldon искали эксперта по игрушечным поездам, чтобы построить набор для шоу, они обратились к владельцу Train shack Гэри Кеку. Кек, который работает в этом бизнесе с 1985 года, продает новые и подержанные модели, разрабатывает индивидуальные макеты (скажем, для вашей рождественской елки) и также предлагает услуги по ремонту.
    1030 N. Hollywood Way, Бербанк, trainshack.com.

    DJ LANCE ROCK. (ФОТО: JB LACROIX/WIREIMAGE)

    EXPERT PICK
    Магазин игрушек
    Funko
    6201 Hollywood Blvd. , Hollywood, funko.com
    «Funko такой сумасшедший. Вы можете сделать свои собственные куклы Funko. Наблюдать за творчеством маленьких детей и семей так увлекательно. Я чувствовал магию там. У них есть секция Гарри Поттера, секция Звездных войн, субботняя секция мультипликации с гигантским монстром Crunch Berries Beast. Это как Шесть Флагов. Я был потрясен.”

    —DJ LANCE ROCK, ЗВЕЗДА YO GABBA GABBA! И KNOTT’S BERRY FARM’S ДАВАЙТЕ ИГРАТЬ! И ТАНЦУЮТ ВСЕ!

    Best of L.A.: PETS
    CRUMBS & WHISKERS. (ФОТОГРАФИЯ ПРЕДОСТАВЛЕНА CRUMBS & WHISKERS)

    Большие птицы
    Хотите подобраться к ястребу так близко, чтобы почувствовать, как его когти сжимают вашу руку? С 2002 года Калифорнийская соколиная охота предлагает обучение и интерактивные образовательные мероприятия с крупными птицами. Профессиональный сокольник Кен Микнук говорит: «Ястреб похож на собаку с перьями; они очень общительные вьючные животные». Если вы хотите научиться работать со своим собственным существом или просто классной фотосессией, пять соколов Микнука и пара ястребов очаровательны для всей семьи, особенно для детей, которые, по мнению Микнука, «любят узнавать о сходстве между хищными птицами». и самолеты».
    47215 Blazing Star Lane, Палм-Дезерт, cafalconry.com.

    Кошачий домик (на фото выше)
    В кафе для кошек и котят Crumbs & Whiskers вы можете помочь спасти кошек с улиц и приютов для опасных животных, попивая безупречный капучино. С момента открытия в 2015 году кафе помогло спасти тысячи кошек, демонстрируя их в интерактивной обстановке, достойной Instagram. Наденьте удобную одежду для отдыха, снимите обувь и побродите по открытому, освещенному неоновым светом пространству, а затем плюхнитесь на мягкую подушку рядом с новым пушистым другом и его любимой игрушкой. Всех кошек можно усыновить через Cat’s Meow. Бронирование рекомендуется.
    7924 Мелроуз-авеню, Беверли-Гроув, crushsandwhiskers. com.

    Couture
    Что может быть лучше, чем позволить пушистым питомцам сиять индивидуальностью? Яна Сыркин, владелица fifi & romeo, работала с такими светилами, как Опра Уинфри, Элтон Джон и принц Чарльз, чтобы создать одни из лучших нарядов для домашних животных. Несмотря на то, что COVID-19 закрыл ее магазин в округе Фэрфакс, Сыркин продолжает сотрудничать с клиентами. От аксессуаров до одежды — это место, где можно побаловать тех, кто любит вас безоговорочно. fifiandromeo.com.

    Собачий пляж
    Никто никогда не застревал в собачьей будке на собачьем пляже Рози. Это единственный в Лос-Анджелесе пляж для собак без поводка. Этот участок площадью 2,8 акра с песком и серфингом приветствует собак всех пород и размеров. Обильная парковка и горизонт, усеянный кайтсерферами с соседнего пляжа, сделают эту идиллическую однодневную поездку для вас и вашего лучшего друга. Приходите в будний день утром или вечером и наслаждайтесь пляжем в одиночестве, или зайдите на выходные и позвольте своему приятелю подружиться.
    5000 E. Ocean Blvd., Long Beach, longbeach.gov.

    Pet Hotel
    Два слова о курорте для домашних животных Paradise Ranch, которые ваша собака полюбит: «вода» и «парк». Эта концепция без клеток, созданная Кристин Годдард, обеспечивает безопасную среду для вашего питомца, в которой он может процветать, пока вы отправляетесь в собственное приключение. Будь то на день или на неделю, вас ждут бассейны, фонтаны и, возможно, даже доска для буги-вуги. Владельцы домашних животных, переживающие разлуку, могут наблюдать за своим питомцем издалека с помощью одной из 26 веб-камер. Другие услуги включают транспортировку, уход и обучение. (Для отдыха с домашним животным в городе попробуйте D Pet Hotels.)
    10268 La Tuna Canyon Rd., Сан-Вэлли, райранч.нет.

    Лакомства
    Ищете ли вы лакомства для дрессировки своей собаки или просто хотите купить ей торт на заказ, The Dog Bakery предлагает одни из лучших натуральных лакомств ручной работы в Лос-Анджелесе. Mutter Butter Bar или Barkin Brownie, лакомства здесь будут держать хвосты виляющими весь день. (Если вы любитель кошек, угощения для кошек тоже есть.) Найдите их в четырех местах — Белмонт-Шор, Венеция, Пасадена и на рынке OriginalFarmers Market. thedogbakery.com.

    КРИСТИНА МОИСЕЙ. (ФОТО: JIM SPELLMAN/WIREIMAGE)

    EXPERT PICK
    Pet Rescue
    Wags & Walks
    2236 Federal Ave., Sawtelle, wagsandwalks.org
    «Я взял своих собак Чарли и Боуи из крупной некоммерческой организации Wags & Walks. здесь, в Лос-Анджелесе, в основном щенки и мамы. И я люблю фонд Stand Up for Pits Foundation. Персонал посвятил свою жизнь спасению и усыновлению питбулей, распространяя информацию о том, насколько они на самом деле добрые и нежные».

    – Шристина Моисей, Адвокат животных и актриса по телефону миллион маленьких вещей

    Best Of L.A.: Reports and Services

    Регенс
    999999999999 годы, Ask Ask Sathors, Ask Ask Satros, Ask Ask Sotors, Ask Ask Satros, Ask Ask Satros, Ask Ask Askors. или голливудские стилисты — почти все, кому нужно хорошо выглядеть, — и они скажут вам, что есть три вещи, которые определяют, льстит ли вам наряд или нет: подходит, подходит и, конечно же, подходит. Вот почему многие из них обращаются к Ширли Липскомб, 30-летнему ветерану по пошиву одежды как для знаменитостей, так и для гражданских лиц. Lipscomb подшивала и шила для таких знаменитостей, как Илон Маск, Лиам Нисон и Райан Гослинг, среди прочих светил, заставляя одежду великолепно сидеть на любом типе фигуры. Она также разрабатывает и шьет собственные платья и костюмы.
    По предварительной записи, 323-646-3529, [email protected]

    Камеры
    Любой, кто когда-либо владел — и уронил — камеру высокого класса, может сказать вам, что ремонт не просто дорогостоящий; они также могут занять вечность. Это связано с тем, что большинство магазинов фототоваров просто отправляют ваше оборудование в заводские сервисные центры, а время обработки можно смело назвать ледяным. Но не фотоаппарат Вальтера и не ремонт Цифровых. С 1952 года эта крошечная мастерская делает все ремонтные работы на месте, предлагая самое быстрое обслуживание в городе, иногда вдвое дешевле, чем в более крупных сетях. Кроме того, у него есть история момента Kodak: когда его первоначальный владелец, Сэм Уолтерс, вышел на пенсию, он передал магазин своему техническому специалисту № 1, который годы спустя передал его своему лучшему работнику. «Да, мы в значительной степени передаем магазин от мастера к ученику», — говорит его нынешний владелец Родольфо Весснер. «Когда-нибудь я передам его тому, кто лучше».
    811 W. Cesar E. Chavez Ave., Чайнатаун, 213-620-1550.

    Ювелирные изделия
    «Мы заменяем камни, припаиваем цепи, переодеваем зубцы, перенаправляем струны, ремонтируем застежки, а также полируем и восстанавливаем ювелирные изделия», – говорит Даниэль Вайс, владелец ювелирного магазина Weiss вместе со своей женой Сарой. Они также разрабатывают и продают свои собственные изделия. Бизнес, начатый родителями Вайса, существует на оригинальном фермерском рынке уже 25 лет и лично подходит к каждой работе. «Я ремонтирую многозначительные вещи, — говорит он. «Я пытаюсь понять личности владельцев, чтобы мы могли максимально использовать это».
    6333 W. 3-я улица, Ste. 738, округ Фэрфакс, weissjewelry-la.com.

    Устаревшая техника
    С 1991 года Джо Леви из Stone Electronics является самым надежным специалистом в Лос-Анджелесе по ремонту старинных приспособлений. Он починит что угодно — проигрыватели грампластинок, радиоприемники, проигрыватели лазерных дисков, устаревшие усилители, видеомагнитофоны и высококачественные ресиверы, — но особенно его интересует электроника до 1960-х годов. По его словам, самым старым предметом, который он когда-либо реставрировал, был ламповый радиоприемник 1931 года, но он всегда готов принять вызов. Леви считает, что он пережил своих сверстников, которые все закрыли магазины из-за роста арендной платы и более дешевой новой электроники из-за тяжелой работы и личного подхода. «Люди приносят вещи с сентиментальной ценностью. Я ценю это.”
    7928 Beverly Blvd., Beverly Grove, stoneelectronics.com.

    Обувь и сумки
    Список его клиентов похож на страницы голливудских магазинов: только в июне среди клиентов были Doja Cat, Lizzo, Rihanna, Khloé Kardashian и Avril Lavigne. Уже более 60 лет Паскуале Фабрицио, владелец мастерской по ремонту обуви Pasquale, держит состоятельных жителей Лос-Анджелеса в хорошем состоянии даже в их самой старой обуви. «Без страсти, самоотверженности, тяжелой работы и стремления к качеству я не могу работать», — говорит он о своем сапожном кредо. Паскуале и его сотрудники красят, чистят и восстанавливают обувь, кроссовки, сапоги и сумки.
    5616 бульвар Сан-Висенте, Мид-Уилшир. pasqualeshoerepair.com.

    Джефф Кляйн (справа) на фото с актрисой Блайт Даннер. (Фотография: Тодд Уильямсон: Getty Images for Bleecker Street.)

    Эксперт Пик
    Мужской портной
    Isaia
    9527 Brighton Way, Beverly Hills, 424-204-1169
    «Самые невероятные караку и точный пошив, который я когда-либо испытывал».

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
