ТОЛ-10 трансформатор тока | цена, характеристики

Трансформатор тока ТОЛ-10

  • Главная
  • Трансформаторы
  • Трансформатор тока ТОЛ-10

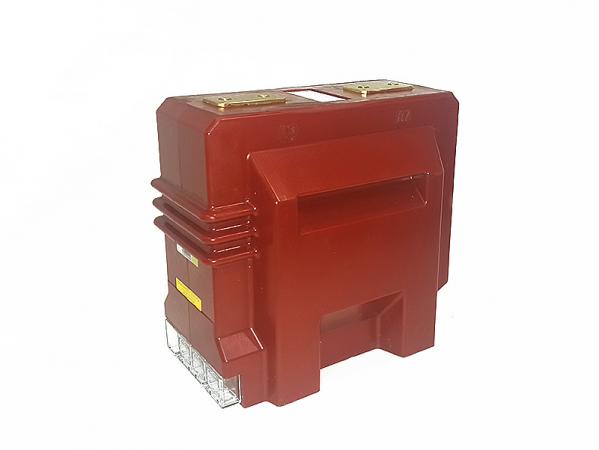

Трансформатор тока ТОЛ-10

в наличии

Трансформатор тока опорный с литой изоляцией для установки в ячейки КСО, КРУ.

  • Запросить цену
  • Описание
  • Характеристики
  • Документация
  • Видеообзор

Структура условного обозначения трансформатора ТОЛ-10

пример: ТОЛ-10 0,5/10Р 100/5 У3:

Т – трансформатор тока;

О – опорный;

Л – с литой изоляцией;

10 – класс напряжения, кВ;

0,5 – обмотка для измерения;

10Р – обмотка для релейной защиты;

150 – номинальный первичный ток, А;

5 – номинальный вторичный ток, А;

У3 – климатическое исполнение и категория размещения по ГОСТ

Общие сведения

Трансформаторы тока типа ТОЛ-10 предназначены для передачи сигнала информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в распределительных устройствах КРУ, КСО переменного тока частоты 50; 60 Гц класса напряжения 10 кВ.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальная частота, Гц

50; 60

4. Номинальный первичный ток, А

100, 200, 300, 400, 600

5. Номинальный вторичный ток, А

5

6. Количество вторичных обмоток

2

7. Номинальный класс точности (обм. №1/ обм. №2)

0,5 / 10Р

8. Климатическое исполнение и категория размещения

У3

Сопутствующая продукция

Укажите свои контактные данные для расчета стоимости

Отправляя форму, Вы принимаете условия Соглашения на обработку персональных данных

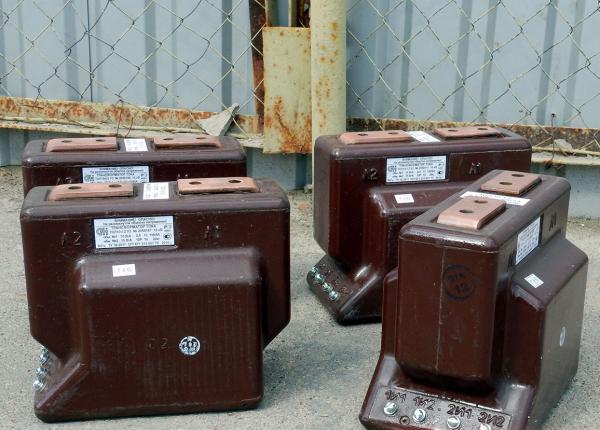

Трансформаторы ТОЛ-10 – расшифровка, содержание драгметаллов, характеристики, справочник, схема, габариты, чертеж

Трансформаторы ТОЛ-10 используются в комплектных распределительных устройствах (КРУ). Они необходимы для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы выполнены в виде опорной конструкции. Содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления — №2.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Расшифровка ТОЛ-10

ТОЛ-10-0,5/10Р-Х/5Y:
Т — трансформатор тока;
О — опорный;
Л — исполнение трансформатора с литой изоляцией;
10 — класс напряжения, В;
0,5 — класс точности вторичной обмотки для измерения;
10Р — класс точности вторичной обмотки для защиты;
Х — номинальный первичный ток, А; (10, 20, 30, 40, 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500, 3000)
5 — номинальный вторичный ток, А;
Y — климатическое исполнение. «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150.

Трансформаторы изготавливаются в климатическом исполнении «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды с учетом перегрева воздуха внутри КРУ — от минус 60°C до плюс 50°C для исполнения «УХЛ 2.1» и от минус 10°C до плюс 55°C для исполнения «Т2.1»;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение — любое.

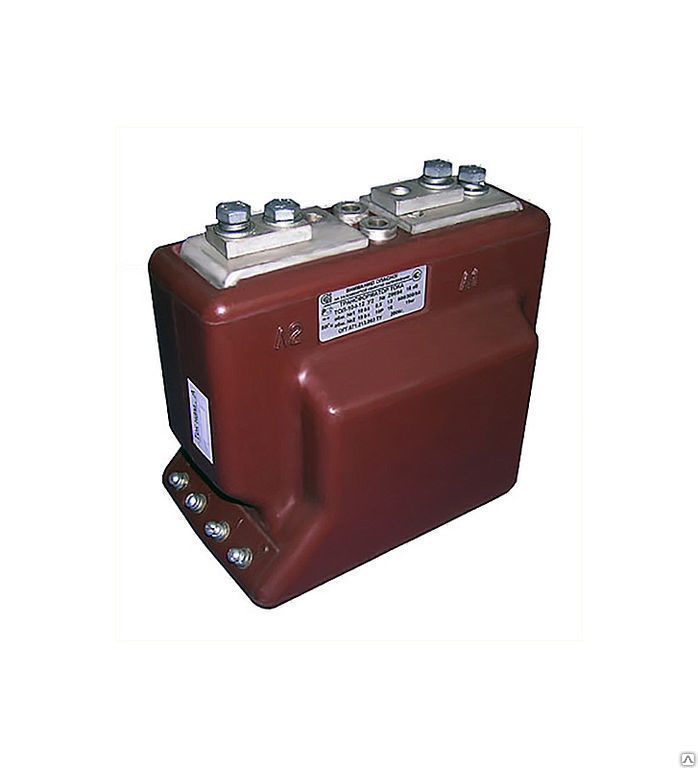

Характеристики трансформаторов ТОЛ-10

Наименование параметра

Значение
Количество вторичных обмоток23
Номинальное напряжение, кВ10 или 11
Наибольшее рабочее напряжение, кВ12
Номинальная частота переменного тока, Гц50 или 60
Номинальный вторичный ток, А1; 5
Номинальный первичный ток, А10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты

0,5; 0,5S, 0,2; 0,2S или 1

5Р; 10Р

Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА

вторичной обмотки для измерений
вторичной обмотки для защиты



3; 5; 10; 15; 20; 25; 30* (10)
3; 5; 10; 15; 20; 25; 30* (15)

Номинальная предельная кратность вторичной обмотки для защиты,
не менее, при номинальном первичном токе, А:  10-2000

10

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:

0,2S; 0. 5S (10-2000А)

10

0,2 (10-1250А)
0,2 (1500; 2000А)

10
17

0,5; 1 (10-300; 450; 500; 600; 1000А)
0,5; 1 (80; 400; 750; 800; 1200; 1250А)
0,5; 1 (1500; 2000)

14
16
17

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

10
15
20; 25
30
40
50
75
80
100
150
200; 250
300; 400
450-2000



0,78
1,2
1,56
2,5
3
5
5,85
6,23
10
12,5
17,5
31,5
40,0

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

10
15
20; 25
30
40
50
75
80
100
150
200; 250
300; 400
450-2000

1,97

3
3,93
6,25
7,56
12,8
14,7
15,7
25,5
31,8
51
81
102

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42

75

Примечание:
*) уточняется в заказе
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10

Тип трансформатора Номинальная вторичная нагрузка, В·А 3 5 10 15 20 30 40 50
ТОЛ-10 Коэффициент трансформации Номинальная предельная кратность
10-30, 50-150, 300/5 27 20 12 10 7 5 4 3
40, 80, 200, 400/5 27 21 14 10 8 6 4 3,5
450/5 26 20 13 10 8 5 4 3
250, 500/5 24 20 13 10 8 5 4 4
600/5 26 21 15 10 9 7 5 4
750/5 27 23 16 13 10 8 6 5
800/5 28 23 17 10 11 8 6 5
1000, 1200/5 20 17 13 10 9 7 5 5
1250/5 21 18 13 10 9 7 5 5
1500/5 21 18 14 10 10 8 6 5
2000/5 21 17 15 10 10 9 7 6

Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора

Тип трансформатора Номинальная вторичная нагрузка, В·А 3 5 10 15 20 30 40 50
ТОЛ-10 Коэффициент трансформации Номинальная предельная кратность
10-300, 600/5 24 19 13 10 8 6 4 4
450/5 26 20 13 10 8 5 4 3
250, 500/5 27 21 14 10 8 6 5 4
750/5 26 21 15 11 9 7 5 4
80, 400, 800/5 26 21 15 10 10 7 5 5
1000/5 20 16 12 10 8 6 4 4
1200/5 21 17 13 10 9 6 5 4
1250/5 19 16 12 10 8 6 5 4
1500/5 21 18 14 10 10 8 6 5
2000/5 18 15 12 10 9 7 6 5

Габаритные и установочные размеры трансформаторов тока ТОЛ-10
