Толщина изоляции ппу трубопроводов: Трубы в ППУ изоляции – характеристики, размеры, производители, монтаж

alexxlab | 16.04.2023 | 0 | Разное

Содержание

Расчетные значения толщины теплоизоляции ППУ для различных районов

Расчетные значения толщины скорлуп ППУ для различных районов строительства представлены в таблице. На основании этих данных, с учетом размеров полиэтиленовых труб-оболочек определяют толщину пенополиуретановой изоляции индустриальных конструкций теплопроводов для бесканальной прокладки тепловых сетей.

Наружный диаметр труб	Расчетные значения толщины теплоизоляции ППУ / наружный диаметр оболочек
	Европейские районы			Урал	Западная Сибирь	Восточная Сибирь	Дальний Восток
	Юг	Центр	Север	Урал	Западная Сибирь	Восточная Сибирь	Дальний Восток
57	31,5/125	31,5/125	31,5/125	31,5/125	31,5/125	38,5/140	31,5/125
76	29/140	29/140	39/160	39/160	39/160	39/160	39/160
89	32,5/160	32,5/160	42,5/180	42,5/180	42,5/180	42,5/180	42,5/180
108	33/180	33/180	43/200	43/200	43/200	43/200	43/200
133	42,5/225	42,5/225	42,5/225*	42,5/225	42,5/225	54,5/250	42,5/225
159	41,5/250	41,5/250	55,5/280	41,5/250*	55,5/280	55,5/280	55,5/280
219	42/315	62/355	62/355	62/355	62/355	62/355	62/355
273	57/400	57/400	57/400*	57/400	57/400*	81,5/450	57/400
325	55,5/450	55,5/450	79,5/500	55,5/450*	79,5/500	79,5/500	79,5/500
426	58,2/560	58,2/560*	92,4/630	92,4/630	92,4/630	92,4/630	92,4/630
530	79/710	79/710	79/710	79/710	79/710	79/710	79/710
630	72,5/800	72,5/800	72,5/800*	72,5/800	72,5/800	72,5/800	72,5/800
720	76/900	76/900	76/900	76/900	76/900	76/900*	76/900
820	72,5/1000	72,5/1000	122,5/1100	72,5/1000	72,5/1000*	122,5/1100	72,5/1000*
920	74,5/1100	74,5/1100	120,5/1200	74,5/1100	74,5/1100*	120,5/1200	74,5/1100*
1020	70,5/1200	70,5/1200*	**	70,5/1200*	**	**	**
1220	79,0/1425	79,0/1425	**	79/1400*	**	**	**
1420	90,0/1600	90,0/1600	**	90,0/1600*	**	**	**
* Толщина теплоизоляции труб ППУ принята менее расчетной по условиям нормированных теплопотерь. ** Толщину теплоизоляции труб определяют по нестандартному наружному диаметру полиэтиленовой оболочки.

ППУ изоляция труб – что это, виды ППУ, применение

Что такое ППУ изоляция труб, виды, применение

Качественная изоляция трубы имеет важное значение. Она позволяет изделию:

выдержать перепад температуры,
изменение давления,
механические повреждения.

10-15 лет назад большинство трубопроводов было недостаточно защищено от повреждений, поэтому их приходилось постоянно менять, ремонтировать. Отсюда масса хлопот и неудобств.

Сегодня используется пенополиуретановая изоляция труб, которая в значительной степени позволяет улучшить эксплуатационные свойства магистрали.

Благодаря появлению нового материала удалось в значительной степени снизить теплопотери, износ, поломки. Что положительным образом сказалось на качестве тепломагистралей.

Для чего нужна изоляция трубопроводов

Обычно трубопровод страдает от влияния:

холода,
жары,
резких колебаний температуры,
ультрафиолета.

Поэтому нередко можно наблюдать картину, когда вроде бы только произвели ремонт или опрессовку, ямы благополучно закопали, но тут что-то пошло не так, труба лопнула, и все пришлось разрывать и делать заново.

ППУ (расшифровка ‒ пенополиуретан) такого хода событий позволяет избежать. Так как она качественная и прочная. В изоляции труба выглядит так, как будто ее обернули в мягкое пушистое одеяло из пены. Она надежно защищена со всех сторон и точно не даст течь или не треснет от механического или температурного воздействия. Почему так происходит? Вся соль тут в устройстве ППУ изоляции.

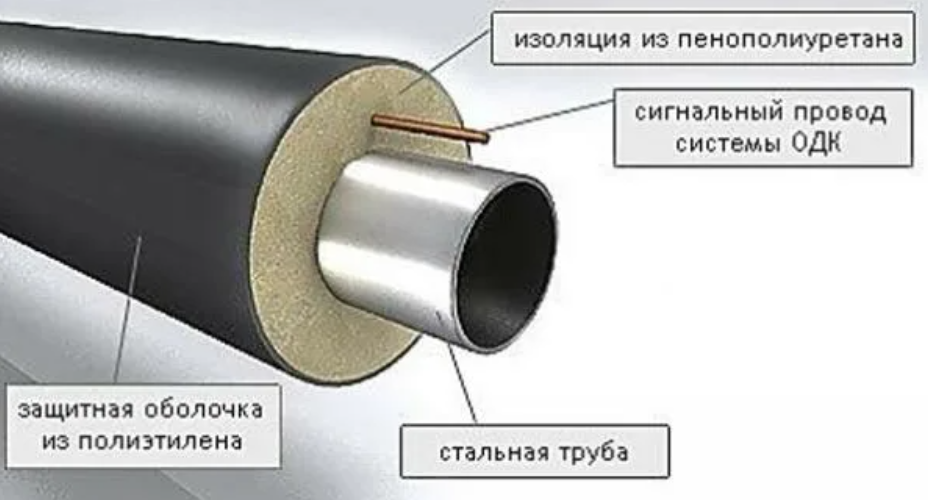

Устройство ППУ изоляции

Полиуретан представляет собой вещество, которое изготовлено из вспененной пластмассы на основе полиола и изоцианата. В материале может содержаться до 90% воздуха.

Полиуретан используют как мягкую надежную прокладку между стальной трубой, которая является основой тепломагистрали, и защитным внешним кожухом.

Получается конструкция «труба в трубе». Именно ее преимущественно используют на производстве, так как она отлично работает и позволяет добиться высоких эксплуатационных характеристик.

То есть в данном случае стальная труба будет надежно спрятана в толщах изоляционного слоя. Поэтому, даже если зимой градусы понизятся в значительной степени, не произойдет поломок и не появятся трещины. А значит, не нужно будет производить внеплановый ремонт.

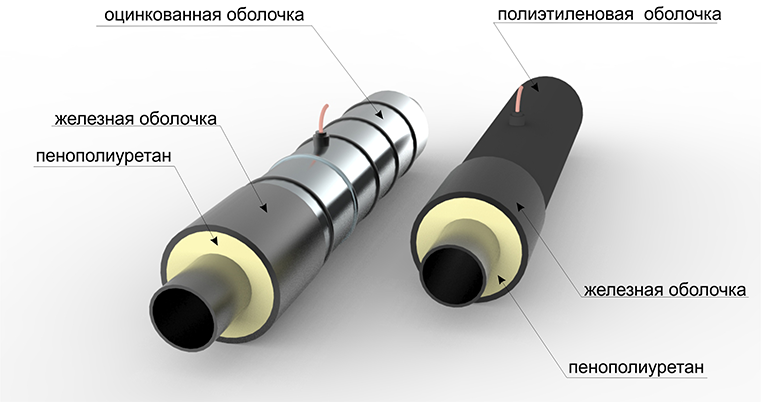

Виды ППУ изоляции труб

Важно при этом правильно выбрать верхний защитный слой. Бывает он нескольких типов. Именно от него зависит место использования трубы магистрали и степень надежности.

Выделяется:

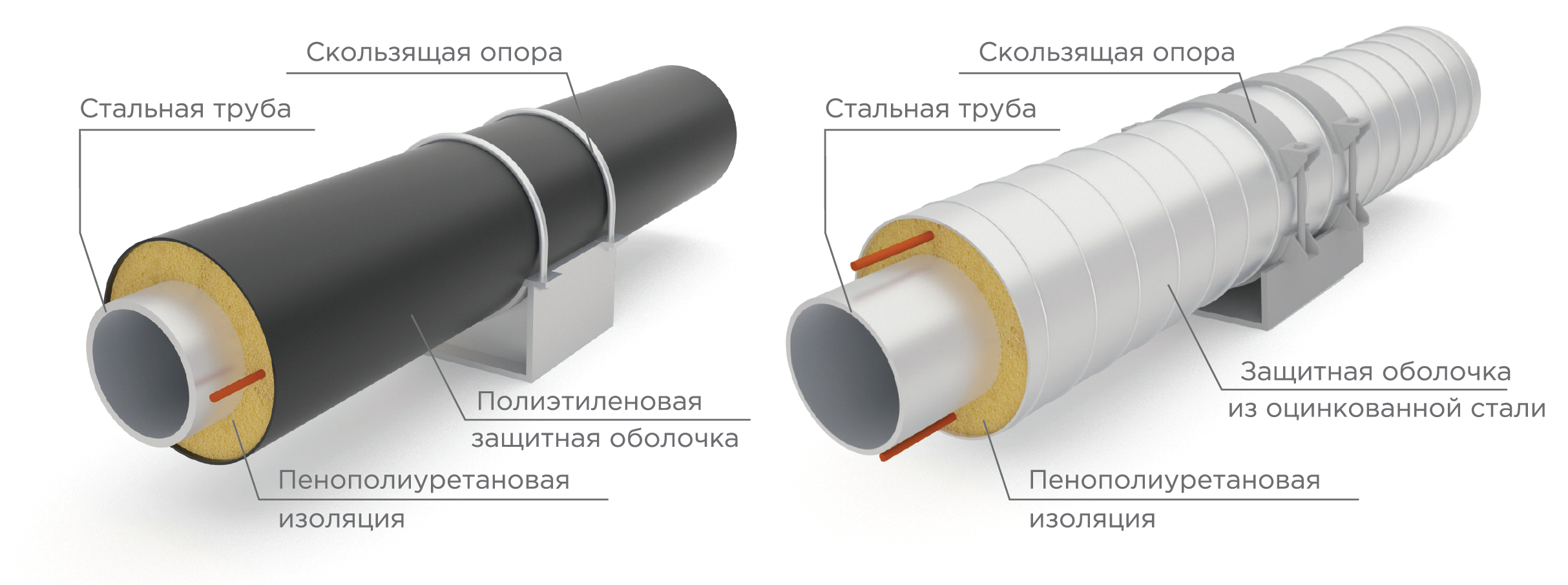

Труба пенополиуретановая в полиэтиленовой оболочке. Здесь в качестве внешнего защитного кожуха используется полиэтилен. Благодаря его использованию изделие можно применять для подземных каналов.
Труба пенополиуретановая в оцинкованной оболочке. В качестве защитного применяется оцинкованный материал, который навит на кожух. Используется для наземных трубопроводов. Полиэтиленовая оболочка в таком случае не справляется, так как разрушается под воздействием ультрафиолетового излучения, маркировка ППУ ОЦ.

Кроме того, для ППУ изоляции используется ГОСТ 30732-2006. Он определяет, какие именно изделия можно использовать для наземной прокладки трубопроводов, а также подземного проведения теплосетей.

Типы ППУ по толщине изоляции

Но не только тип верхнего материала будет определять степень надежности изоляции. Не последнюю роль играет здесь толщина утеплителя.

Он бывает:

Стандартного типа. Подходит для зон с умеренным климатом, то есть для территории, где нет резких скачков из жары в холод и зимой температура не понижается слишком сильно. Обозначаются такие магистрали как 1 ППУ ПЭ или 1 ППУ ОЦ.
Усиленного типа. Используется на территориях с холодным климатом и экстремально низкими температурами окружающей среды. То есть там, где зимой бывает больше -30 градусов по Цельсию и есть вероятность сильного промерзания почвы. Обозначается как 2 ППУ ПЭ или 2 ППУ ОЦ.

При стандартном типе можно говорить о толщине утеплителя от 40 мм, при усиленной ‒ 100 мм.

Преимущества ППУ

Можно выделить следующие преимущества ППУ изоляции:

эксплуатационные расходы снижаются в 8-9 раз,
сокращаются затраты на ремонт теплотрасс,
долговечность эксплуатации трубы повышается с 10-15 лет до 30,
снижаются теплопотери, по некоторым исследованиям с 20-30% до 2-3%,
сроки строительства теплотрассы сокращаются,
при монтаже магистрали уменьшаются общие расходы.

Также пенополиуретан:

легкий,
прочный,
устойчивый к гниению,
отлично держит тепло,

износостойкий.

Стоит отметить и тот факт, что ППУ изоляция подходит для тройников, переходов, отводов и других соединений. В результате чего повышается общая надежность тепломагистрали.

Вывод:

Использование ППУ изоляции ‒ это важный шаг в развитии тепломагистралей. Благодаря такому подходу становится возможным продление эксплуатационного срока, снижение потребности в ремонте. В некоторых случаях удается отказаться от ежегодной опрессовки, так как за четыре сезона не происходит износа поверхностей. А это в значительной степени снижает затраты на обслуживание трасс и их содержание. И если брать статистику за несколько лет, то экономия выходит существенная.

Толщина изоляции труб с охлажденной водой: таблица и расчет

Трубы с охлажденной водой должны быть изолированы для предотвращения образования конденсата, а также для экономии энергии. Многие младшие инженеры не совсем понимают, как определяется толщина изоляции труб охлажденной воды. Итак, я решил предоставить полное руководство по изоляции труб охлажденной воды.

Наиболее распространенным типом изоляции, используемой для труб с охлажденной водой, является пенополиуретан. Он имеет очень низкую теплопроводность, что позволяет уменьшить внешний диаметр труб для охлажденной воды. Трубы охлажденной воды, изолированные пенополиуретаном, также прочнее.

Помимо пенополиуретана, трубы для охлажденной воды могут быть изолированы другими материалами, а различные изоляционные материалы приводят к разной толщине изоляции.

С учетом сказанного давайте подробнее рассмотрим требования к толщине изоляции для труб с охлажденной водой, в которых используется пенополиуретан, за которым следуют другие типы изоляции труб с охлажденной водой.

Факторы толщины изоляции труб для охлажденной воды

Трубы для охлажденной воды с изоляцией из пенополиуретана (ПУ) часто называют предварительно изолированными трубами для охлажденной воды; Изоляция ПУ производится на заводе.

Производители предварительно изолированных труб для охлажденной воды имеют стандартную толщину полиуретановой изоляции для каждого размера трубы для охлажденной воды, и она различна для разных размеров труб.

Толщина изоляции труб для охлажденной воды зависит от нескольких факторов. Итак, давайте посмотрим на них, чтобы понять, как они влияют на толщину изоляции.

Точка росы

Толщина полиуретановой изоляции для труб с охлажденной водой зависит от температуры окружающего воздуха и относительной влажности. Другими словами, он зависит от географического положения.

В Малайзии производители предварительно изолированных труб для охлажденной воды часто рассчитывают толщину изоляции исходя из температуры 30°C (86°F) при относительной влажности 80%. Ожидается, что при таких расчетных условиях точка росы будет около 26,2°C (79,2°F).

Трубы для охлажденной воды изолируются в первую очередь для предотвращения образования конденсата на поверхности. Таким образом, изоляция должна быть достаточно толстой, чтобы температура поверхности трубы не падала ниже точки росы.

Чем выше точка росы, тем толще должна быть изоляция.

В странах с жарким и влажным климатом, таких как Малайзия и Сингапур, изоляция труб для охлажденной воды неизбежно бывает толще. В то время как в холодных и сухих местах, таких как Лас-Вегас в Соединенных Штатах, требования к толщине изоляции относительно меньше.

Плотность

Тепловое сопротивление изолированных труб для охлажденной воды зависит от плотности изоляционного материала. Полиуретан (ПУ) имеет теплопроводность 0,021 Вт/мК при плотности 45 кг/м ³. При увеличении плотности до 60 кг/м ³ теплопроводность увеличена до 0,022 Вт/мК.

Однако эффект увеличения плотности невелик. Скорее, термическое сопротивление изолированных труб для охлажденной воды в значительной степени зависит от самого изоляционного материала.

Например, теплопроводность Rockwool составляет 0,035 Вт/мК. Таким образом, если Rockwool является изоляционным материалом для труб с охлажденной водой, он должен быть немного толще.

Для труб с охлажденной водой плотность полиуретановой изоляции в основном составляет 45 кг/м ³ . Иногда люди предпочитают использовать 50 кг/м ³, но тепловое сопротивление не сильно меняется. Излишне говорить, что чем выше плотность, тем выше стоимость.

Таблица толщины изоляции труб с охлажденной водой

Как упоминалось ранее, большинство труб с охлажденной водой изолированы пенополиуретаном (ПУ). В Малайзии стандартная толщина изоляции труб для охлажденной воды с полиуретановой изоляцией составляет от 30 до 50 мм в зависимости от размера труб для охлажденной воды.

В большинстве случаев мы используем толщину изоляции, рекомендованную производителями предварительно изолированных труб для охлажденной воды, поскольку они провели обширные исследования и расчеты, а также предоставили гарантии на характеристики изоляции своей продукции.

Однако мы также придерживаемся толщины изоляции, указанной консультантами по ОВиК, по другим причинам, таким как достижение определенных целей по энергоэффективности.

Тем не менее, они более или менее одинаковы.

Размер трубы для охлажденной воды	PU Insulation Thickness
15 mm	28.75 mm
20 mm	36.00 mm
25 mm	32.50 mm
32 mm	35. 65 mm
40 mm	37.70 mm
50 mm	36.70 mm
65 mm	36.30 mm
80 mm	34.85 mm
100 mm	42.15 mm
125 mm	43.30 mm
150 mm	41.55 mm
200 mm	51.35 mm
250 mm	56.30 mm
300 mm	55.75 mm
350 mm	50. 70 mm
400 mm	50.30 mm
450 mm	50.90 mm
500 мм	50,50 мм
600 мм	49,90 мм

Определено консультантами

С другой стороны, консультанты по HVAC или инженеры-проектировщики также имеют свои «стандартные» значения толщины полиуретановой изоляции, основанные на расчетах и прошлом опыте.

Ниже приведен пример толщины полиуретановой изоляции, указанной консультантами по ОВиК в Малайзии для различных размеров труб охлажденной воды на основе плотности 50 кг/м3:

9008 5 5 5 5 5 55 ММ MM 4.

9008 5 5 5 55 ММ.

Размер трубы охлажденной воды (наружный)
15 мм до 25 мм	25 мм	40 мм
32 мм до 100 мм	40 ММ	50 мм	65 мм
от 200 мм до 300 мм	50 мм	75 мм

Одивленные трубы. . Впрочем, и они не сильно отклоняются. И опять же, консультанты по HVAC могут указать более толстую изоляцию для достижения определенных целей по энергоэффективности.

Расчет толщины изоляции трубопровода охлажденной воды

Напоминаем, что основной задачей изоляции трубопровода охлажденной воды является предотвращение образования конденсата на поверхности. Таким образом, температура поверхности труб с охлажденной водой не должна быть равна или ниже точки росы.

С учетом сказанного, есть несколько параметров, которые нам необходимо установить, прежде чем мы начнем рассчитывать толщину изоляции трубы охлажденной воды, используя математические формулы.

Для расчета я буду использовать трубу охлажденной воды с полиуретановой изоляцией, так как она наиболее распространена.

Теперь давайте визуализируем сечение трубы для охлажденной воды с полиуретановой изоляцией следующим образом:

Первые несколько параметров, которые нам нужны, это радиус различных слоев изолированной трубы для охлажденной воды. Итак, давайте пометим их следующим образом:

Если вы делали это раньше, вы знаете, что некоторые радиусы незначительны, но для новичка, потерпите меня.

R1 (r ₁) = внутренний радиус трубы охлажденной воды
R2 (r ₂) = внешний радиус трубы охлажденной воды
R3 (r ₃ ) = внутренний радиус кожуха

R4 (r ₄ ) = внешний радиус кожуха В техпаспорте спецификация трубы охлажденной воды может быть следующей:

Спецификация

Значение

Номинальный диаметр трубы

50 7 3

500084

60,3 мм

Размер куртки

142 мм

толщины куртки

0,5 мм

ИСПОЛНИТЕЛЬНА.

follow:

Radius	Value
r ₁	25 mm (0.025 m)
r ₂	30.15 mm (0.0301 m)
r ₃	70.75 mm (0.0707 m)
r ₄	71 mm (0.071 m)

Subsequently, it’s tricky but Нам также нужны следующие параметры проектирования:

9008 9008 9008 9008 9008 9008 9008 9008 40084 9008 40084 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008.

_CS

Параметр

Типичное значение

Термическая проводимость Pu, K _PU

0,021 W/MK

45 W/mK

Thermal conductivity of galvanized iron, k _GI

52 W/mK

Ambient air temperature, T _amb

30°C (303.15 K)

Chilled water temperature, T _chw

6.7°C (279.85 K)

Thermal coefficient of water, h _water

2250 W/m ² K

Thermal coefficient воздуха, ч _воздух

10 Вт/м ² K

Длина трубы охлажденной воды, л

1 метр Далее, мы предполагаем, что температура воздуха вокруг трубы с охлажденной водой составляет 30°C, в то время как температура охлажденной воды находится на уровне стандартных 6,7°C.

Для тепловых коэффициентов воды и воздуха они находятся в диапазоне, но я буду использовать 2250 Вт/м ² К и 10 Вт/м ² K на основе моих исследований. Наконец, давайте поработаем с длиной трубы 1 метр, чтобы упростить процесс расчета.

Теперь у нас есть все необходимые параметры. Пришло время сделать расчет. Ниже приведен пошаговый процесс расчета толщины изоляции для труб с охлажденной водой:

1. Расчет сопротивления конвекции охлажденной воды

Существует тепловое сопротивление между охлажденной водой и трубой с охлажденной водой. Итак, для расчета сопротивления конвекции используйте следующую формулу:

R _CHW = 1 ÷ [(2)(π)(r ₁ )(L)(h _вода )]
R _CHW = 1 ÷ [(2)(3,142)(0,025) (1)(2250)]
R _CHW = 2,829 x 10 ^-3 К/Вт

термическое сопротивление. Итак, для расчета термического сопротивления трубы охлажденной воды используйте следующую формулу:

R _CS = [ln (r ₂ /r ₁ )] ÷ [(2)(π)(k _CS )(L)]
R _CS = [ln (0,0301/0,025)] ÷ [(2)(3,142) (45)(1)]
R _CS = 6,565 x 10 ^-4 К/Вт

3.

Рассчитайте тепловое сопротивление пенополиуретана

После трубы охлажденной воды имеется толстый слой полиуретана пена, которая является теплоизолятором, обеспечивающим максимальное тепловое сопротивление. Рассчитайте его по той же формуле для теплового сопротивления:

Ч _ОЕ = [ln (r ₃ /r ₂ )] ÷ [(2)(π)(k _ОЕ )(L)]
Ч _ОЕ = [ln (0,0707/0,0301/0,0301) )] ÷ [(2)(3,142)(0,0201)(1)]
R _PU = 6,76 К/Вт

незначительный. Однако я включаю его, чтобы показать вам полный процесс расчета, который вы можете применить к другим трубам. Снова используя ту же формулу:

R _GI = [ln (r ₄ /r ₃ )] ÷ [(2)(π)(k _GI )(L)]
R _GI = [ln (0,071/0,0707)] ÷ [(2)(3.142)(52)(1)]
R _GI = 1,295 x 10 ^-5 К/Вт

5. Рассчитайте сопротивление конвекции воздуха

Между внешней поверхности трубы охлажденной воды и окружающего воздуха. Чем больше окружающий поток воздуха, тем больше тепловое сопротивление. Итак, на воздух:

R _ВОЗДУХ = 1 ÷ [(2)(π)(r ₄ )(L)(h _воздух )]
R _ВОЗДУХ = 1 ÷ [(2)(3,142)(0,071)(1)( 10)]
R _ВОЗДУХ = 0,224 К/Вт

6. Определите общее тепловое и конвекционное сопротивление

Теперь давайте просуммируем тепловое сопротивление и сопротивление конвекции по отдельности, а затем просуммируем их все вместе, чтобы подготовиться к окончательное уравнение:

R _{тепловой} = R _CS + R _PU + R _GI = 6,76 К/Вт
R _CUNTECT = R _CHW + R _AIR = 0,226 К/В. С. трубы охлажденной воды

Последний расчет заключается в определении температуры наружной поверхности трубы охлажденной воды. Таким образом, используйте следующую формулу:

T _прибой = {[(R _{тепловой} x T _{атмосферный} ) + (R _{конвект} x T _CHW)] ÷ R _Всего} – 273,15
T _Surf = {(6,75 x 303,15) + (0,226 x 279,85)] ÷ 6,986} – 273,15
T
5985)] ÷ 6,986} – 273,15
T
. 885).

В этом уравнении не забудьте использовать градусы Кельвина вместо градусов Цельсия.

8. Проверка на наличие конденсата

Теперь, когда у нас есть температура наружной поверхности трубы охлажденной воды, мы можем провести перекрестную проверку с точкой росы, чтобы увидеть, будет ли образовываться конденсат.

При температуре по сухому термометру 30°C и относительной влажности 80% точка росы составляет 26,2°C.

Поскольку температура наружной поверхности трубы с охлажденной водой выше точки росы, образование конденсата маловероятно, а класс изоляции и ее толщина являются подходящими.

Используя лист Excel, вы можете быстро определить, достаточна ли заданная толщина изоляции для предотвращения образования конденсата.

Тем не менее, это все еще длительный процесс.

Однако вы можете сократить процесс, пренебрегая шагами 1, 2 и 4, так как они не сильно влияют на конечный результат. Но обратите внимание на эти шаги при расчете других труб.

Сопротивление конвекции воздуха может существенно повлиять на конечный результат. Следовательно, для получения более точного результата можно использовать компьютерное моделирование.

Вот почему мы следуем стандартным спецификациям производителя предварительно изолированных труб для охлажденной воды, так как они тщательно проделали расчет (предположим, что они это делают).

Итак, если вы хотите узнать, какая толщина изоляции вам нужна для ваших труб с охлажденной водой, попробуйте поискать спецификацию производителя. Это даст вам хорошее представление о местных обычаях.

Таблица толщины изоляции труб с охлажденной водой (США)

С помощью приведенного выше процесса расчета можно рассчитать требуемую толщину полиуретановой изоляции для труб с охлажденной водой в таких странах, как США.

Предположим, что:

Температура охлажденной воды, T _chw составляет 6,7°C (44°F).
Теплопроводность изоляции, к _ПУ 0,021 Вт/мК.
Тепловой коэффициент конвекции воздуха, ч _AIR 10 Вт/м ² K.

°F)9 080779

Город	Точка росы	Температура окружающего воздуха	Мин. Толщина полиуретановой изоляции для трубы CHW диаметром 80 мм (3″)
Новый Орлеан, Лос-Анджелес	26,1°C (79°F)	27,8°C (81,5″F) 3 )
Хьюстон, TX	25,6 ° C (78 ° F)	27,2 ° C (81 ° F)	38 мм (1,5 ″)
Miami, Fl	27,2°C (81°F)	38 мм (1-1/2″)
Тампа, Флорида	25,6°C (78°F)	27,2°F 9084°C	38 мм (1-1/2″)
Саванна, Джорджия	25,0°C (77°F)	26,7°C (80°F)	38 мм (1-1/2″)
Норфолк, VA	24,4 ° C (76 ° F)	26,1 ° C (79 ° F)	38 мм (1-1/2 ″)
38 мм (1-1/2 ″)
33. °C (76°F)	26,1°C (79°F)	38 мм (1-1/2″)
Шарлотта, Северная Каролина	23,3°C (75°F)	25,0°C (77°F)	12 мм (1-1/2″) /4″)
Гонолулу, Гавайи	23,3°C (74°F)	25,0°C (77°F)	32 мм (1-1/4″)
22,8°C (73°F)	24,4°C (76°F)	38 мм (1-1/2″)
Миннеаполис, Миннесота	23,8°F	24,4°C (76°F)	38 мм (1-1/2″)
Сиэтл, Вашингтон	15,6°C (60°F)	17,2°C (63°F)	22 мм (7/8″)9

Выше указана минимальная толщина полиуретановой изоляции для 80 мм (3″) труб охлажденной воды в разных городах. 80 мм (3″) — очень распространенный размер трубы для охлажденной воды в коммерческих зданиях.

Обратите внимание, что они более или менее одинаковы, за исключением Сиэтла.

Таким образом, мы можем сказать, что трубы охлажденной воды в Соединенных Штатах должны использовать полиуретановую изоляцию толщиной 38 мм (1-1/2″) или, возможно, 45 мм (1-3/4″) для обеспечения безопасности.

Другие типы изоляции труб для охлажденной воды

Помимо пенополиуретана (PU), трубы для охлажденной воды также можно изолировать с помощью минеральной ваты или минеральной ваты. Обычно люди используют Rockwool для изоляции труб охлажденной воды после ремонта. Я не видел, чтобы люди использовали Rockwool для всей системы трубопроводов охлажденной воды.

Для изоляции труб с охлажденной водой пенополиуретаном требуются квалифицированные рабочие и машина для инъекций полиуретана. Другими словами, это не так просто по сравнению с использованием Rockwool.

Если необходимо заменить клапан охлажденной воды, необходимо снять полиуретановую изоляцию в этой секции. При замене клапана некоторые люди предпочитают использовать минеральную вату, чтобы быстро заполнить зазор в изоляции.

Однако Rockwool представляет собой минеральную вату. Это не хорошо против проникновения воды. Со временем водяной пар может привести к усадке минеральной ваты, что приведет к уменьшению толщины минеральной ваты и, как следствие, снижению эффективности изоляции.

Кроме того, минеральная вата обладает более высокой теплопроводностью. Для теплопроводности чем ниже, тем лучше. Таким образом, для достижения тех же характеристик, что и у полиуретановой изоляции, необходимо использовать более толстую минеральную вату.

Заключение

В настоящее время лучшим изоляционным материалом для труб с охлажденной водой является полиуретан. В странах с жарким и влажным климатом большинство труб для охлажденной воды с полиуретановой изоляцией имеют толщину от 30 до 50 мм в зависимости от размера труб для охлажденной воды.

Хотя мы можем использовать математические формулы для расчета толщины изоляции для труб с охлажденной водой, часто лучше проконсультироваться с производителями или обратиться к техническому описанию предизолированных труб с охлажденной водой, предоставленному производителем.

В большинстве случаев трубы охлажденной воды изолируются для предотвращения поверхностного конденсата. Иногда толщина изоляции для труб с охлажденной водой может быть больше для достижения определенных целей по энергоэффективности.

Тем не менее, толщина изоляции для труб с охлажденной водой варьируется в зависимости от географического положения, поскольку в разных местах действуют разные проектные условия.

Чтобы узнать больше о системе охлажденной воды, вы можете приобрести и загрузить мою электронную книгу «Система охлажденной воды» (eBook). Он упакован с большим количеством практической информации и руководства.

Первоначально эта статья была опубликована на сайте aircondlounge.com. За несанкционированную перепечатку этой статьи будут приняты меры.

Цифровые продукты от aircondlounge

Это самые продаваемые цифровые продукты, сделанные мной и продаваемые на aircondlounge. Ознакомьтесь с ними и посмотрите, какие продукты соответствуют вашим потребностям.

Стартовый пакет для инженеров-проектировщиков

Начните свое путешествие по проектированию ОВКВ с помощью десяти (10) калькуляторов Excel, пяти (5) диаграмм и трех (3) диаграмм.

Простой дизайн
Простота использования
Ключевые значения включены

Основы ОВКВ (электронная книга)

Узнайте о различных типах компонентов ОВКВ, используемых в жилых и коммерческих зданиях.

Сводный список
Примеры фотографий
Удобная навигация

Система охлажденной воды (электронная книга)

Докопайтесь до истины и изучите основные подходы к системе охлажденной воды.

Подробное объяснение
Фундаментальный подход
Прогрессивное обучение

Посетите https://aircondlounge.com/shop, чтобы увидеть все цифровые продукты, продаваемые на aircondlounge.

Расчет толщины изоляции для труб – The Piping Engineering World

Когда жидкость проходит по трубе, она отдает свое тепло окружающей атмосфере, если ее температура выше температуры окружающего воздуха. Если температура трубы ниже температуры окружающего воздуха, она получает от него тепло. Поскольку трубы, как правило, изготавливаются из металлов, таких как сталь, медь и т. д., которые являются очень хорошими проводниками тепла, потери тепла будут значительными и очень дорогостоящими. Поэтому важно обеспечить покрытие материалом, который очень плохо проводит тепло, таким как минеральная вата, пенька и т. д.

[pipingapplinkimage]

Суммарная теплопередача (Q) от трубы через такой изоляционный материал зависит от следующих факторов:

N : Длина трубы.
Tp : Рабочая температура жидкости внутри трубы.
Ti : Максимально допустимая температура на внешней поверхности изоляции. Обычно 50°С.
Rp : Радиус трубы.
Ri : Радиус изоляции.
к : Теплопроводность изоляционного материала.

Формула для стационарной теплопередачи через изоляционный материал, обернутый вокруг трубы, выглядит следующим образом:

Вышеупомянутое уравнение получено из уравнения Фурье для теплопроводности, для стационарной теплопередачи для радиальной теплопроводности через полый цилиндр.

Пример Расчет

Предположим, у нас есть труба Диаметром 12″, по которой течет горячее масло с температурой 200°C. Максимально допустимая температура изоляции на наружной стене 50°C. Допустимые потери тепла на метр трубы 80 Вт/м. В качестве теплоизоляции используется минеральная вата из стекловолокна с теплопроводностью для этого температурного диапазона 0,035 Вт/м. К. Теперь нам нужно узнать необходимую толщину изоляции.

Теплопроводность выражается в ваттах на метр на кельвин (Вт/м·К), что по существу совпадает с ваттами на метр на градус Цельсия (Вт/м·К) (Множитель при переводе из кельвинов в градусы отсутствует. Таким образом, постепенное изменение кельвинов соответствует инкрементальному изменению в градусах Цельсия.)

В приведенной выше формуле Q — это общие потери тепла, а N — длина трубы. Таким образом, Q/N становится нашими допустимыми потерями тепла на метр трубы, что составляет 80 Вт/м.

Q/N = 80 Вт/м.

Диаметр трубы 12 дюймов, следовательно, радиус 6 дюймов.

Радиус в метрах: (6″ X 25,4)/1000 = 0,1524 метра.

Итак:

80 = 2π × 0,035 × (200-50) ÷ ln(Ri/0,1524)

ln(Ri/0,1524) = 2π × 0,035 × (200-50)

Следовательно, RI = RP × E ^0,4123

RI = 0,1524 × 1,5103 = 0,2302 M

Следовательно, толщина изоляции = RI – RP = 0,2302 – 0,1524 = 0,0777
