Толщина линий на чертеже: требования и советы

Основа любого чертежа – линии, именно они формируют изображения детали. В линях чертежей каждая деталь, каждый параметр имеет значение и толщина не исключение.

Толщина линий на чертеже – один из многих параметров, который регламентируется ГОСТом. Ее значение зависит от функции линии, вида.

Узнать, какая толщина является оптимальной можно из ГОСТа 2.303-68 («ЕСКД»), который является общим для всех отраслей строительства и промышленности также помощником станет ГОСТ 3456 – 59.

Требования к толщине

Толщину определяют относительно главной линии

Опорной точкой для определения размеров толщины линий чертежа является главная линия, которой проводят видимый контур.

Государственный стандарт гласит, что оптимальной является толщина от 0,5 до 1,4 мм, что зависит от сложности изображения, его масштаба.

Толщина главной линии обозначается как «S», далее будем применять именно этот символ.

В чертежах маленьких масштабов толстыми считаются линии полмиллиметра, а тонкими 0,25 мм.

Обратите внимание! Линии предназначены для выполнения тех же функций, должны быть равными по толщины для чертежей в идентичном размере.

Толщина линий определяется и форматом, в котором выполнен рисунок. Если размер изображения большей стороны равняется или превышает 8,41 см, наименьшая допустимая толщина линий, – 0,3 мм, это касается и туши, карандаша.

Если же величина изображаемой стороны не достигает 8,41 см, толщина линии в карандаше должна быть не менее 0,3 мм, в туше – не менее 0,2 мм.

Виды и толщина линий

Для создания изображений деталей или сборочных единиц используются три вида линий: сплошная, штрихпунктирная и штриховая.

Рассмотрим детальнее взаимосвязь толщины линий, их вида и назначения.

Толстая сплошная линия (толщина S в рамках указанного выше диапазона) используется, чтобы начертить видимый контур объекта или как контур сечения, которое входит в состав разреза.

Именно на эту линию обращают внимание при подборе толщины других элементов изображения.

Тонкие линии толщиной S3 до S 2 применяют для нанесения штриховки, проведения выносных и размерных линий, прорисовки пограничных частей объекта, черчения наложенного сечения.

Волнистая линия, используемая для обозначения разрывов, разреза, разграничения вида, также должна достигать S3 до S 2. Для изображения невидимого контура применяется штриховая линия толщиной, как и предыдущие, от S3 до S 2.

Осевые линии, а также линии сечения, которые чертятся для обозначения вынесенных или наложенных сечений в толщину не должны превышать от S3 до S 2.

Когда требуется изобразить части, расположенные перед секущей поверхности или же обозначить поверхности для обработки (термическая или покрытие), используют утолщенную штрихпунктирную линию, размер которой колеблется от S2 до S 23

Разомкнутая линия сечения в толщину должна достигать от S до 112 S.

Если на чертеже есть длинные обрывы, для них применяют тонкие линии с изломами толщиной от S3 до S 2. Такие линии проводятся от руки. Промежуточные и крайние положения объекта, а также линии сгиба обозначаются тонкими штрихпунктирами с двумя точками.

Как видим, большинство линий на чертежах тонкие от S3 до S 2, (в дважды-трижды меньше линии видимого контура) толстые и утолщенные применяются гораздо реже.

В чертежах также могут быть таблицы, штампы, рамки. Границы этих элементов также чертятся карандашом, при этом можно использовать более тонкие линии, чем линия контура.

Самое главное в толщине этих элементов подобрать ее так, чтобы готовый чертеж имел «солидный» вид.

Как научиться чертить линии нужной толщины

Начинающие авторы чертежей, как правило, тренируются на орнаментах, состоящих из разных видов линий.

Пошаговая инструкция создания орнамента:

  • определение центров окружностей;

    Опытный чертежник определяет толщину линии на глаз

  • выяснение чередования фигур;
  • определение участков, где фигуры соединяются;
  • нанесение на лист эскизного рисунка;
  • зачеркивание лишних элементов;
  • проверка предварительного варианта орнамента;
  • нанесение окончательных линий соответствующей толщины.

С первого раза не получится проводить линии нужной толщины.

Желательно сделать для себя образцы таковых и использовать их в работе. Постепенно будет оттачиваться навык и толщина будет легко определяться на глаз.

Совет для всех авторов чертежей

Как правило, каждое изображение сначала наносится тонкими линиями, для чего применяется карандаш марки 2Т.

Это будет эскиз будущей работы, на который можно наносить вспомогательные линии.

После того, как предварительный вариант чертежа будет готов, нужно проверить размер полученного изображения и отдельных линий, стереть вспомогательные линии.

После этого можно приступать к приданию линиям нужной толщины, используя тушь или карандаш марки М. Именно эти инструменты рекомендованы ГОСТом 3456 – 59.

Обратите внимание на то, что сначала нужно обводить тонкие линии, а уж потом переходить к толстым. Контуры деталей в тех участках, где есть соприкосновение, нужно изображать сплошной линией, не используя утолщения.

От правильности изображения линий зависит качество чертежа, а также результат воплощения его в реальный объект.

Толщина – также важный параметр, несущий определенное значение для конструктора, поэтому пренебрегать ею нельзя.

В этом видео вы узнаете о черчении линий в Автокаде:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

vyuchit.work

13. Основные правила нанесения размеров на чертеже



По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью

Рис. 7


Рис. 8


Рис. 9


Рис. 10


Рис. 11


Рис. 12


Рис. 13

выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1...5 мм (рис. 12).

Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-

Рис. 14

Рис. 15

Рис. 16

Рис. 17

сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Рис. 22

Рис. 23


Рис. 24

знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

Рис. 25

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7/10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24,

б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).

Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается

Рис. 26

Рис. 27

Рис. 28

так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R10» (рис. 27).

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если

Рис. 29

угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).



lib.qrz.ru

Толщина линий обводки на чертежах планов, разрезов и фасадах

Основные назначения линий на чертежах и их начертание устанавливает ГОСТ 2.303-68 (для всех отраслей промышленности и строительства).

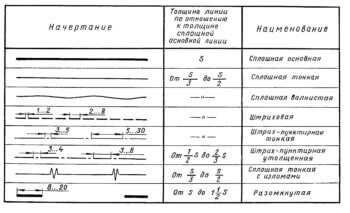

Наименование, начертание и толщина линий по отношению к толщине основной линии и основное назначение линий должны соответствовать данным , приведенным в статье «Линии чертежа и их назначение» (ГОСТ 2.303-68 взамен ГОСТ 3456 - 59).

При вычерчивании чертежа фасада здания выдерживаются следующие толщины линий:

в масштабе 1:50
линия земли – 0,8 мм,
контур здания 0,5 ... 0,6 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 ... 0,3 мм

в масштабе 1:100
линия земли – 0,8 мм,
контур здания 0,4 ... 0,5 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

в масштабе 1:200
линия земли – 0,6 мм,
контур здания 0,3 ... 0,4 мм,
линии проемов, ворот, дверей и окон – 0,3 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

При вычерчивании чертежа разрезов и планов здания выдерживаются следующие толщины линий:

в масштабе 1:50
линия земли – 0,8 мм,
каменные и деревянные элементы, попадающие в сечение – 0,8 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 ... 0,3 мм

в масштабе 1:100
линия земли – 0,7 мм,
каменные и деревянные элементы, попадающие в сечение – 0,6 ... 0,7 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

в масштабе 1:200
линия земли – 0,5 мм,
каменные и деревянные элементы, попадающие в сечение – 0,4 ... 0,5 мм,
линии проемов, ворот, дверей и окон – 0,3 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.


Применение линий при вычерчивании фасада (а) и плана (б) жилого дома.

Наименьшая толщина линий (и расстояний между ними) в зависимости от формата чертежа должна соответствовать данным, указанным в табл.

Источник:

книга: Правила выполнения архитектурно-строительных чертежей.
Изд-во - Москва: изд-во «Интербук-бизнес».
Учебное пособие.
Автор: О.В. Георгиевский

Предисловие:
Настоящее пособие по архитектурно-строительному черчению выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).
Данное пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.

распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

photogrammetria.ru

Нанесение размеров на чертеже

По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68. Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рисунок 5)



Рисунок 5 - Нанесение размерных чисел



Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рисунок 6)



Рисунок 6 – Нанесение размерных линий



Размерные линии ограничивают стрелки (рисунок 7)



Рисунок 7 – Выполнение стрелок размерных линий



В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рисунок 8). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.





Рисунок 8 – Обрыв стрелки



Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рисунке 9



Рисунок 9 – Вынос размеров



Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1...5 мм (рисунок 10)





Рисунок 10 – Расположение размерных линий



Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

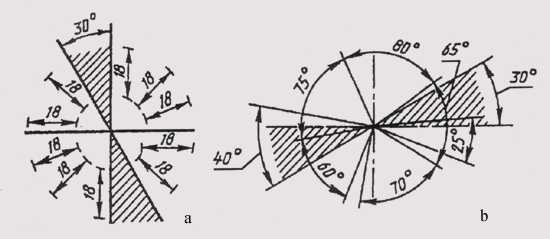

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рисунок 11).



Рисунок 11- Радиальные выносные размерные линии



При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рисунке 12, а, а угловые размеры — как показано на рисунке 12, б.

Рисунок 12 – Наклонные размерные линии



Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рисунок 13).



Рисунок 13 – Линии-выноски

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и вписать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рисунке 14.



Рисунок 14 – Выносное написание размерных чисел



С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак Ǿ (рисунок 15). Причем между знаком и числом никаких пропусков не предусмотрено.



Рисунок 15 – Диаметральные размеры

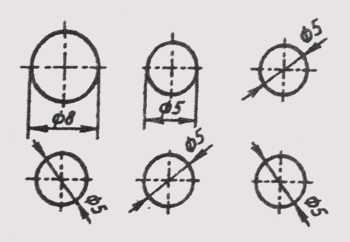

Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рисунке 16



Рисунок 16 – Простановка диаметральных размеров



Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рисунок 17)



Рисунок 17 – Радиальные размеры



Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рисунок 18)



Рисунок 18 – Малые радиальные размеры

В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рисунок 19)



Рисунок 19 – Большие радиальные размеры



Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рисунок 20). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.



Рисунок 20 – Излом размерной линии

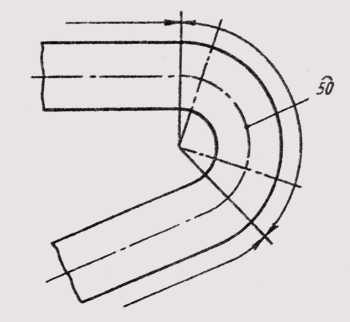

Знак дуги наносится над размерным числом (рисунок 21). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.



Рисунок 21 – Обозначение дуги



Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7/10 высоты размерного числа (рисунок 22, а). При ином расположении квадрата наносят размеры его сторон (рисунок 22, б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.



Рисунок 22 – Обозначение квадрата



Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рисунок 23, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рисунок 23, б).



Рисунок 23 – Обозначение конусности



Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рисунок 24, а). Знак уклона располагается так, чтобы острый угол его был направлен в сторону уклона прямой (рисунок 24, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.



Рисунок 24 – Обозначение уклона



Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R10» (рисунок 25).



Рисунок 25 – Обозначение сферы

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рисунок 26, а). Длину предмета указывают буквой / (рисунок 26, б).



Рисунок 26 – Размеры на простых плоских деталях

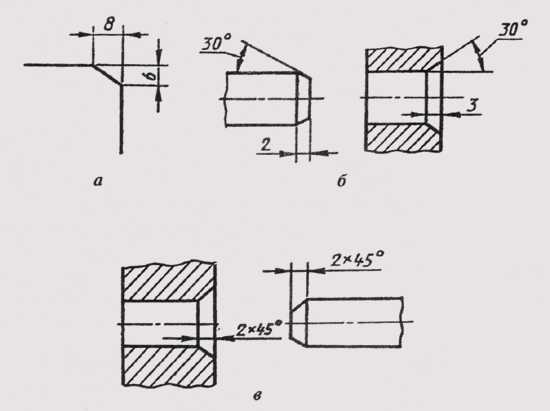

Фаски на чертежах наносят двумя линейными размерами (рисунок 27, а) или одним линейным и одним угловым (рисунок 27, б). В том случае, если угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рисунок 27, в).



Рисунок 27 – Простановка размеров на фаски

Вопросы для самопроверки





1 Что такое ЕСКД?

2 Как образуются форматы чертежа?

3 Где на листе располагается основная надпись?

4 Что называется масштабом чертежа?

5 Какой масштаб у чертежа в натуральную величину?

6 Каков порядок простановки линейных размеров на технических чертежах?

7 Как проставляются диаметральные размеры?

8 Какое обозначение у радиальных размеров?

9 В каком случае размеры проставляются на выносных размерных линиях?
