Торцевая пила своими руками: как сделать торцовочную пилу из дисковой по чертежам?

alexxlab | 15.05.2023 | 0 | Разное

Мощная торцовочная пила по дереву и металлу своими руками

Всем привет! Сегодня я покажу вам шаг за шагом, как сделать мощную и компактную торцовочную пилу с двигателем 895. Она работает от 12-24 вольт. Эта пила выглядит как игрушка, но это действительно мощный маленький зверь. Она позволяет резать доски под любым углом. Я установил два наиболее используемых угла: 90 и 45 градусов.

Примечание: данная статья является переводом, однако для удобства восприятия повествование будет идти от первого лица.

Шаг 1: Нужные части

Все детали для этого diy-проекта можно найти на Aliexpress.

Ссылки на эти детали я размещу ниже:

• Двигатель 895 24 В, 12000 об/мин
• Монтажный кронштейн 895
• Аксессуары для настольных пил
• Опора рельсового вала SK8
• Стержневые рельсовые валы 100ммх8мм
• Короткая сенсорная кнопка LANBOO
• Разъем 5.5 DC Jack
• Импульсный источник питания 24V4A

Шаг 2: Подставка для пилы

Первым делом, я вырезал несколько досок.

Размеры 4*8см, 5*30см, 20*30см. Материал дуб. Затем я приклеил маленький кусочек дерева к большему. Это будет подставка для пилы.

Шаг 3: Опоры для направляющего рельса

Когда клей высыхает, я делаю несколько отметок для опор направляющего рельса. Просверлите несколько отверстий и закрепите опоры винтами. Затем я вставил валы направляющих стержней и проверил, как они работают. Пружина упругая и выдерживает вес мотора.

Шаг 4: Отрезаем часть алюминиевого профиля

Я взял алюминиевый профиль и отрезал 20 см. Все провода будут скрыты в этом профиле. Позже я закрою отверстия деревом.

Шаг 5: Установка монтажного кронштейна

Теперь я устанавливаю монтажный кронштейн для двигателя 895. Он должен быть под прямым углом. Затем я закрепляю двигатель 895 на монтажном кронштейне.

Шаг 6: Сборка вала пилы

Теперь я собираю вал пилы. Снова проверяем, равен ли угол 90 градусов.

Шаг 7: Защитный чехол

Теперь мы должны защитить себя и свои пальцы от опасных лезвий пилы. Для этого я использую сломанный металлический кронштейн болгарки, закрепляю его саморезами.

Шаг 8: Установка сенсорной кнопки

Теперь я устанавливаю сенсорную кнопку. Пила будет работать только тогда, когда вы жмете на кнопку. Если что-то пойдет не так, она сразу остановиться. Я отметил, где должен быть центр для кнопки и просверлил отверстие для нее.

Как я уже сказал, все провода будут спрятаны в алюминиевом профиле. Для этого я просверлил в нем несколько отверстий.

Шаг 9: Припаиваем провода

Теперь припаиваем провода к нижней части, двигателю и разъему постоянного тока.

Шаг 10: Направляющая для пилы

Теперь я делаю направляющую для пилы. Для этого я использую алюминиевый уголок и транспортир. Приклеиваю её на клей.

Шаг 11: Прикрепляем транспортир

Я просверлил отверстие в основании.

Винт будет фиксировать транспортир. Так что мы можем отрезать любой угол.

Шаг 12: Покрываем дерево маслом

Покрываем дерево маслом, чтобы пила выглядела красивее.

Шаг 13: Торцовочная пила готова!

Пила готова!

Пришло время порезать что-нибудь! Я использовал диск диаметром 115 мм, поэтому глубина реза составляет около 4 см. Идеально подходит для резки небольших досок, алюминиевого профиля и т.д. Разрез ровный и чистый.

Вот и всё. Мы сделали маленькую и мощную торцовочную пилу. Надеюсь, вам понравилось!

Торцовочная пила своими руками из болгарки: процесс сборки, фото и видео

Перейти к содержимому

Содержание: [скрыть]

1. Процесс сборки
2. Важные моменты

Торцовочный инструмент имеет небольшой вес, компактен. Эффективен как стационарный станок.

Неподвижная фиксация заготовки позволяет выполнять качественные резы. Некоторые образцы торцовок включают приспособления для оптимизации углового распила, регулятор оборотов, позволяющий выбирать режим в зависимости от типа материала, необходимого качества обработки. Торцовочный агрегат можно изготовить самостоятельно.

Чаще всего пилу собирают из болгарки.

Для хорошей работы:

• Исходный дисковый инструмент должен выполнять не менее 4500 оборотов в минуту.
• Длина пропила — не менее 350 мм.

При необходимости болгарка, установленная на стол для торцовочной пилы, может демонтироваться, использоваться по прямому назначению.

Сначала делают стол, на котором будет установлен режущий агрегат. Каркас сооружают из металлического уголка по методу сварки. Сверху подставка накрывается толстым листом металла с продольным отверстием. Кромки станины обрабатываются напильником.

Пила из болгарки монтируется на ось. Это позволяет торцевать заготовки под углом. Фиксируют поворотный механизм путем его установки на подшипник диаметром 150 мм. Закрепляют конструкцию механизмом, соединенным с осью. Ось время от времени смазывают для исключения возникновения скрипа, излишнего трения.

Для торцевания заготовок под определенным углом в момент сборки пила снабжается ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от друга. Если этого не сделать, будет люфт, пострадает точность реза.

При работе необходимо следить за тем, чтобы внутрь подшипника не попадали опилки: это может привести к быстрому износу механизма, вращение диска будет затруднено. Для дополнительной защиты нужно использовать смазку.

Наиболее эффективна для обработки древесины торцовка с протяжкой, амортизатором. Лучше выбирать образцы, установленные на грузовых автомобилях: они более устойчивы к агрессивному механическому воздействию, выносливы. Деталь освобождают от масла, снабжают технологическими отверстиями, которые будут служить вентиляционными каналами.

В качестве защиты от опилок, древесной пыли отверстия затягивают сеткой с мелким сечением ячеек.

Еще одна полезная опция торцевой циркулярной пилы — модуль плавного пуска. Благодаря ему при запуске станок не делает резких рывков. Принцип действия детали заключается в снижении оборотов на старте. В результате отрезной диск торцовки набирает ход постепенно. Самостоятельно собрать стабилизационный модуль сложно. Рекомендуется снять деталь с другого устройства или купить.

На заключительном этапе изготавливают щиток для защиты торцовочной пилы от попадания в рабочую зону резака сторонних предметов

.

Если есть обычная дисковая пила, можно сделать подвижную каретку. Она проста в монтаже, собирается из фанерного листа, направляющих брусьев и крепежных элементов: болтов, шурупов.

Важные моменты

Станок при работе издает много шума.

Чтобы инструмент аккуратно выполнял намеченный рез при обработке торцов заготовки, нужно стараться максимально точно располагать болгарку относительно деревянных деталей. Отрегулировать размещение режущего элемента можно при помощи брусков, при этом тягу нужно зафиксировать болтом.

Торцовочный станок может быть установлен в гараже, мастерской, подвале, других местах. Главное, чтобы рабочая конструкция была прочно соединена с основанием.

Необходимо внимательно выбирать пильный диск. Он должен соответствовать специфике работ, характеристикам материала.

Похожая запись

You missed

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Подставка для торцовочной пилы «Сделай сам» | Tylynn M

Я, наверное, должен был сделать этот проект полторы тысячи лет назад (как до того, как начал переделывать весь наш дом), но НАКОНЕЦ-ТО я соорудил несколько верстаков и обустроил свою мастерскую. И под «магазином» я подразумеваю гараж. Моя цель состоит в том, чтобы максимизировать пространство в магазине и хранилище, но при этом иметь возможность припарковать там машину, когда это необходимо. Перво-наперво — подставка для торцовочной пилы своими руками.

Этот пост может содержать партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ. Это помогает сохранить учебные пособия и планы бесплатными здесь, в Bitterroot DIY. Спасибо за Вашу поддержку! См. мое полное раскрытие здесь .

Я разработал эту подставку для торцовочной пилы, чтобы она подходила для моей пилы и места в магазине, но есть миллион и один способ построить ее. Обязательно измерьте свою пилу, измерьте свое пространство и при необходимости скорректируйте планы.

Наслаждайтесь!

Инструменты и принадлежности:

• Торцовочная пила
• Циркулярная пила
• Дрель
• Рулетка
• Зажимы
• Уровень
• Карандаш
8 Скорость
• 8
• Защитные очки
• Защита органов слуха
• 2 винта ½”
• 1 винты ¼”

Пиломатериалы:

• 14 | 2 x 4 @ 8 футов
• 1 | ДСП (или фанера) толщиной 3/4″

Отрезы:

• 12 | 2 x 4 @ 36″ (ножки полной длины)
• 4 | 2 x 4 @ 32 1/2″ (средние ножки верстака)
• 5 | 2 x 4 @ 18″ (верхняя и нижняя рама)
• 4 | 2 x 4 @ 21″ (верхняя рама)
• 2 | 2 x 4 @ 44″ (верхняя рама)
• 2 | 2 x 4 @ 28″ (верхняя рама)
• 2 | 2 x 4 @ 13″ (верхняя рама)
• 2 | 2 x 4 @ 91″ (нижняя рама) **Совет: вырежьте эти детали после того, как вы соберете три секции скамейки. Измерьте все три секции вместе и отрежьте по размеру. Полная ширина может быть чуть больше 91″ из-за соединений. См. Шаг 4.
• 1 | 3/4″ ДСП @ 47 1/2″ x 27″ (левая столешница)
• 1 | 3/4″ ДСП @ 31″ x 27″ (центральная столешница)
• 1 | 3/4″ ДСП @ 16 1/2″ x 27″ (правая столешница)
• 1 | 3/4″ ДСП @ 91″ x 21″ (нижняя полка)

Шаг 1.

Соберите три верхних рамы в соответствии со следующими схемами.

Я построил три отдельные рамы, чтобы секция торцовочной пилы имела собственную раму, а верхняя часть стола пилы располагалась на одном уровне со скамьей с обеих сторон.

Левая рама:

Средняя рама:

Правая рама:

Используйте винты 2 1/2″ по бокам 2 x 4, чтобы прикрепить части рамы. Вы можете использовать карманные отверстия, если хотите скрыть все винты, но я решил скрутить все вместе, так как это просто верстак в гараже.

Шаг 2.

Положите левую раму на ровную поверхность (я использовал пол гаража) и прикрепите ножки винтами 2 1/2″. Проще всего построить раму вверх дном, чтобы ножки были на одном уровне с верхней частью рамы, а затем перевернуть ее.

Левый кадр — isoЛевый кадр — верх

Повторите тот же процесс для среднего кадра.

Средняя рама – iso Средняя рама – верхняя

Повторить для правой рамы.

Правый кадр — isoRight кадр — верх

Шаг 3.

Создайте нижний кадр, как показано ниже. Прикрепите доски винтами 2 1/2″ по бокам 2 x 4s.

** см. мой совет в списке вырезов выше

Нижняя рама

Шаг 4.

Выровняйте три скамейки рядом друг с другом и установите нижнюю раму на место.

Я положил скамейки на спинку, чтобы установить нижнюю раму на место, а затем прикрепил раму 2 1/2″ винтами через каждую из ножек.

Шаг 5.

Наконец, прикрепите столешницы и нижнюю полку. Я попросил ребят из Home Depot разрезать лист ДСП на две полосы — одну шириной 27 дюймов для столешницы и одну шириной 21 дюйм для нижней полки. Затем я вырезал три части столешницы по размеру с помощью циркулярной пилы.

Если вы суммируете общую длину всех трех столешниц, вы заметите, что она на 1/2 дюйма меньше полного 8-футового листа. Я сделал это, чтобы учесть ширину лезвия, когда вы разрезаете лист на три части. Это не очень точное измерение — важно, чтобы средняя часть помещалась заподлицо между правой и левой скамьей, а правая и левая столешницы были на одном уровне там, где они соприкасаются со средней скамьей, чтобы ваша пила могла сидеть там без помех.

Используйте винты 1 1/4″, чтобы прикрепить столешницу и полку к раме. Я просто утопил винты, чтобы они ни за что не зацепились.

Давай, покрась или запечатай верстак, если хочешь. Я оставил свой незаконченным, но это полностью личное предпочтение!

Вы можете рассмотреть возможность размещения торцовочной пилы в центре верстака. Я сместил свой вправо из-за того, как устроен магазин (скамья не стоит посреди стены). Просто не забудьте принять во внимание ваше пространство, прежде чем начать строительство.

Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы, и я свяжусь с вами как можно скорее!

Если вам нужна дополнительная информация, я также сохранил видеоурок для этого верстака в избранное в своем Instagram.

Спасибо, что заглянули!

Чтобы найти больше идей для проектов, вы можете найти меня на Pinterest. А чтобы быть в курсе последних махинаций, подписывайтесь на меня в Instagram.

Упорный блок для торцовочной пилы — 3 различных метода

332 акции

• 6

Повысьте производительность в мастерской с помощью упора для торцовочной пилы! Это позволяет вам резать доски одинаковой длины, не измеряя каждый раз!

Вы знаете, что они говорят. . . дважды отмерь, один раз отрежь. Но что, если бы вы могли отмерить один раз и отрезать десятки? Упорный блок для торцовочной пилы — это простой способ получить повторяющиеся одинаковые разрезы, чтобы вы могли быть уверены, что все эти части имеют одинаковую длину!

У меня в мастерской было три разных торцовочных пилы с тремя разными системами упоров. В этой статье я расскажу вам, как работают упорные блоки торцовочной пилы, а также о плюсах и минусах каждого метода.

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Что такое упор для торцовочной пилы?

Упорный блок для торцовочной пилы представляет собой кусок дерева или металла, который крепится на заданном расстоянии от диска. Когда конец доски упирается в упорный блок, он будет обрезан до той же длины, что и край упорного блока. Пока стопорный блок не двигается, вы можете повторять разрез несколько раз и каждый раз получать одинаковую длину!

Типы упоров для торцовочных пил

Существует множество различных вариантов упоров, но все они относятся к одной из трех категорий.

Опорный блок, прикрепленный к существующему упору торцовочной пилы

Если вы режете много коротких отрезков, проще всего использовать стопорный блок, закрепленный на существующем упоре торцовочной пилы. Вам не нужны какие-либо причудливые настройки или дорожки, поэтому он идеально подходит для начинающих столяров!

Просто возьмите кусок дерева под прямым углом 90 градусов и закрепите его на упоре торцовочной пилы на нужной длине. Убедитесь, что вы измеряете от внешней стороны зубьев пилы до края стопорного блока, чтобы получить точный размер распиливаемой доски. Если вы не знакомы с торцовочной пилой и всеми ее частями, ознакомьтесь с этим руководством по торцовочной пиле для получения дополнительной информации.

Если вам нужно отрезать более длинные отрезки, вы можете создать дополнительный упор, прикрутив более длинную доску к существующему упору для торцовочной пилы. Специально для этого применения в металлическом ограждении должны быть отверстия.

Привинтите длинную прямую доску к упору сзади с обеих сторон от лезвия короткими винтами и шайбами. 1×4 — идеальный размер, потому что он дает вам достаточную высоту, чтобы легко зажать стопорный блок на месте, не занимая большую глубину резания.

После того, как обе стороны забора будут прикреплены, разрежьте его пополам. Это показывает вам, где именно лезвие режет, поэтому вы можете получить точные измерения с любой стороны зазора.

Теперь просто вставьте измерительную ленту в щель и закрепите стопорный блок на удлинителе на желаемой длине. На фото ниже вы можете видеть, как я установил стопорный блок на 16 дюймов от реза, поэтому каждая доска будет обрезана точно до 16 дюймов без необходимости каждый раз измерять! Кроме того, теперь у вас есть паз с нулевым зазором, который поддерживает заднюю часть разреза и предотвращает разрыв!

Pros

Это самый простой метод, не требующий постоянной настройки. Вы можете вытащить свою торцовочную пилу на подъездную дорожку и сделать несколько пропилов с зажатым стопорным блоком, а затем убрать все это до следующего проекта.

Минусы

Если вы пользуетесь торцовочной пилой чаще, чем пару раз в год, каждый раз установка временного дополнительного ограждения может стать рутиной. Вы можете повторно использовать одни и те же доски, но со временем отверстия для винтов изнашиваются и ослабевают.

Любые дефекты доски, используемой в качестве дополнительного ограждения, могут стать причиной ваших пропилов. Если в упоре есть изгиб, он может держать вашу доску немного перекошенной, и ваши пропилы будут больше или меньше 90 градусов. Это может привести к тому, что стол будет шататься, а суставы будут располагаться неправильно, что расстроит любого начинающего столяра!

Удлинитель упора для торцовочной пилы с упорным блоком

После того, как вы какое-то время занимаетесь строительством, вы можете захотеть сделать свою собственную подставку для торцовочной пилы. Это будет поддерживать доску, чтобы обрезанные концы не падали на землю, и у вас будет много дополнительного места для хранения под ней. Стойка для торцовочной пилы также позволяет установить постоянный удлинитель с направляющей упора наверху.

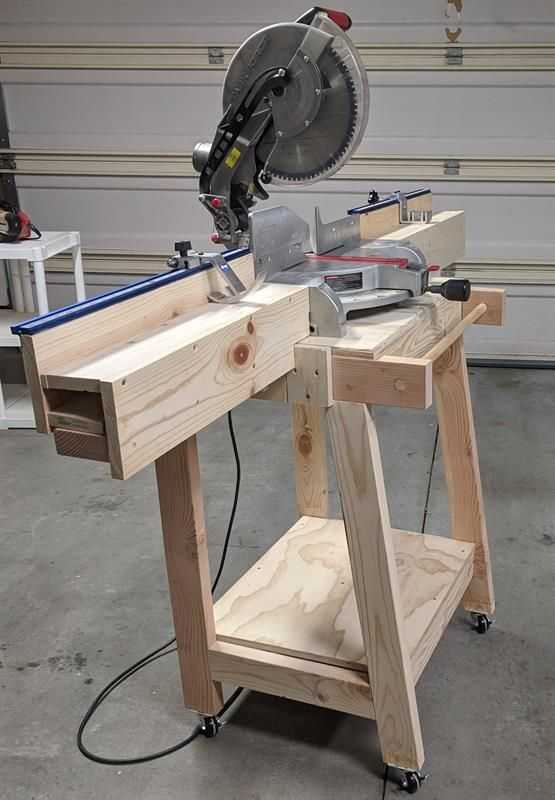

Моя первая подставка для торцовочной пилы представляла собой длинный верстак на колесах с платформами по обеим сторонам торцовочной пилы для поддержки досок. Удлинитель, прикрепленный к платформе, можно использовать для фиксации стопорного блока на месте, но компания Kreg Tools любезно прислала мне свой комплект направляющих стопорного блока, чтобы я опробовал его на моей новой установке.

Сантиметровая лента поверх Т-образной направляющей позволяет быстро и легко зафиксировать нужную длину. Вам просто нужно откалибровать ленту по пильному полотну, чтобы каждый раз получать идеальные разрезы! Здесь я более подробно расскажу о том, как настроить систему стоп-трека Kreg.

Вы также можете встроить удлинитель в шкафы позади торцовочной пилы. Это предотвращает превращение области за забором в беспорядок, как у меня! Вы можете увидеть отличный пример этой системы в видео ниже.

https://youtu.be/yTChfAd_Q5MВидео не может быть загружено, так как отключен JavaScript: Super Easy Stop Block For A Mitre Saw – 197 (https://youtu.be/yTChfAd_Q5M)

Pros

Наличие ленты мера, встроенная в систему упорных блоков, полностью меняет правила игры, если вы часто пользуетесь торцовочной пилой! Это значительно ускорило мой процесс сборки, а также сделало детали более точными.

Т-образный профиль в верхней части упора также можно использовать для прижимных зажимов, чтобы заготовка не двигалась во время резки. Я мало использовал эту функцию, но она может быть полезной!

Минусы

Когда вы переходите на новую торцовочную пилу, вам необходимо перекалибровать всю платформу и систему ограждения, чтобы они соответствовали друг другу. Расстояние от лезвия до отметки измерительной ленты будет смещено, а высота платформы может быть другой с новой пилой. Когда я переключился на новую торцовочную пилу, я в конечном итоге полностью удалил упорную направляющую, вместо того, чтобы возиться с повторной калибровкой.

Более серьезная проблема заключается в том, что длинная направляющая может привести к тому, что ваши пропилы будут кривыми, если доска, которую вы режете, слегка деформирована. Если в древесине есть изгиб, прижимающийся к дальнему концу упора, это может привести к тому, что секция непосредственно под лезвием оторвется от упора торцовочной пилы.

Вы можете устранить эту проблему, слегка отодвинув удлинительную направляющую и используя только направляющую торцовочной пилы непосредственно под диском для выравнивания доски.

Ограничитель с Т-образной направляющей

Для моей новой станции торцовочной пилы я решил использовать утопленный ограничитель с Т-образной направляющей. Эта система позволяет мне легко перемещать стопорный блок с одной стороны торцовочной пилы на другую или полностью снимать его, если мне нужна плоская поверхность для чего-то другого. В небольшой мастерской пространство всегда в цене!

Т-образная направляющая утоплена в верхней части фанеры по обеим сторонам пилы путем прорезания канала погружным фрезером или паза на настольной пиле. Тонкая металлическая измерительная лента с клейкой обратной стороной проходит по всей длине гусеницы. Можно было бы вырезать канавку для ленты, чтобы она была на одном уровне с поверхностью, но пока я не нашел в этом необходимости.

Я сделал этот простой стопорный блок для торцовочной пилы из куска грецкого ореха, оставшегося от другого проекта, с канавкой, прорезанной посередине. Деревянные полозья той же ширины и глубины, что и отверстие Т-образного профиля, вклеиваются в паз с зазором в центре для головки Т-образного болта.

Когда Т-образный болт и направляющие вставлены в Т-образную направляющую, вы можете зафиксировать их в любом месте вдоль направляющей с помощью звездообразной ручки сверху. Полозья удерживают блок параллельно гусенице, поэтому он не скручивается при затягивании.

После того, как вы настроите измерительную ленту на пильное полотно, просто выровняйте край стопорного блока по нужному размеру. Затем сделайте столько надрезов, сколько вам нужно, одинаковой длины!

Pros

Эта система упоров позволяет использовать торцовочную пилу не только для резки на торцовочной пиле, но и для других целей! Мне нравится иметь дополнительное рабочее пространство для сборки или отделки, особенно в моей крошечной мастерской!

Этот метод также позволяет выполнять прямой рез лезвия, даже если ваша доска не совсем прямая. Я больше работаю с грубыми пиломатериалами, и мой первый шаг в процессе фрезеровки — распилить их на более удобные куски.
