ТОРЦОВЫЕ ЗАГЛУШКИ — предлагаем заглушки для торца от производителя “Динрус”.
ТОРЦЕВЫЕ ЗАГЛУШКИ
Торцевые трубные механические заглушки
Простое и надежное решения вопросов по обеспечению безопасности при проведении ремонтных и аварийных работ на различных трубопроводах в т.ч. газовых сетях – торцевые заглушки.
- Для диаметров труб от Ду 14 до Ду 2400 мм
- Рассчитаны на давление от 0,5 до 30 бар в зависимости от размера и типа заглушки
- Простая конструкция позволяет быстро и надежно зафиксировать заглушку в торце трубы.
- Литые фланцы с герметизирующей прокладкой из резины, незаменимы во время прокладки и при опрессовке трубопроводов
- Предотвращают попадание внутрь грязи
- Отлично подходят для работы на сетях под давлением
- Обеспечивают герметичность при сварке и резки труб
- Значительно повышают безопасность работ на трубопроводе
Таблица торцевх заглушек:
№ | Артикул | Размер заглушки, мм | Мин. | Мах. Ø, мм | Мах. Давление, бар. | Байпас Ø |
1 | 110350001 | 14 | 13 | 19 | 30 | ¼” |
2 | 110350002 | 20 | 18 | 25 | 30 | ¼” |
3 | 110350003 | 25 | 23 | 30 | 30 | ¼” |
4 | 110350004 | 30 | 28 | 35 | 25 | |
5 | 110350005 | 35 | 33 | 40 | 20 | ¼” |
6 | 110350006 | 40 | 38 | 45 | 20 | ¼” |
7 | 110350007 | 50 | 48 | 55 | 20 | ¼” |
8 | 110350008 | 60 | 58 | 65 | 16 | ¼” |
9 | 110350009 | 65 | 60 | 70 | ¼” | |
10 | 110350010 | 70 | 65 | 75 | 16 | ¼” |
11 | 110350011 | 75 | 70 | 80 | 16 | ¼” |
12 | 110350012 | 80 | 75 | 95 | 16 | 3/8″ |
13 | 110350013 | 90 | 85 | 105 | 16 | 3/8″ |
14 | 110350014 | 100 | 95 | 115 | 16 | 3/8″ |
15 | 110350015 | 110 | 105 | 125 | 15,5 | 3/8″ |
16 | 110350016 | 125 | 120 | 140 | 15 | 3/8″ |
17 | 110350017 | 140 | 135 | 155 | 14 | 3/8″ |
18 | 110350018 | 150 | 145 | 165 | 13 | 3/8″ |
19 | 110350019 | 160 | 155 | 175 | 12,5 | 3/8″ |
20 | 110350020 | 175 | 170 | 190 | 12 | ½” |
21 | 110350021 | 190 | 185 | 205 | 12 | ½” |
22 | 110350022 | 200 | 195 | 215 | 11,5 | ½” |
23 | 110350023 | 210 | 205 | 225 | 11,5 | ½” |
24 | 110350024 | 225 | 220 | 240 | 11 | ½” |
25 | 110350025 | 235 | 230 | 245 | 10,5 | ½” |
26 | 110350026 | 250 | 245 | 265 | 10 | ¾” |
27 | 110350027 | 260 | 255 | 275 | 9,5 | ¾” |
28 | 110350028 | 300 | 295 | 315 | 9 | ¾” |
29 | 110350029 | 310 | 320 | 323 | 8,5 | ¾” |
30 | 110350030 | 350 | 345 | 365 | 7 | ¾” |
31 | 110350031 | 400 | 395 | 415 | 6 | ¾” |
32 | 110350032 | 450 | 445 | 465 | 5 | ¾” |
33 | 110350033 | 500 | 495 | 515 | 4,5 | ¾” |
Ø, мм
Заглушка ТЗИ ППУ трубопровода
Доброго времени суток.
Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.Термоусаживаемые заглушки ТЗИ и ТУЗ применяются для торцевой гидроизоляции предизолированных тепловых труб отопления, горячего и холодного водоснабжения в изоляции ППУ – пенополиуретаном с полиэтиленовой или оцинкованной оболочкой. Внутренняя поверхность заглушки покрыта клеем-расплавом.
Заглушка изоляции – ТУЗ представляет собой формованный переходный цилиндр заданных в соответствии с ГОСТ 30732-2006 диаметров в комплекте с герметизирующим адгезивом. Термоусаживаемая заглушка производится из радиацинно-сшитого полиэтилена толщиной 0,8мм и имеет степень усадки более 40%. Применение материалов с большой усадкой позволяет добиться качественной установки и сильного герметичного краевого обжатия.
В качестве адгезива для герметизации краевых зон используется поставляемый в комплекте с заглушкой мастичный заполнитель, изготовленный на основе битумных смол с пластифицирующими добавками.
Вернуться в каталог Материалы изоляции.
Сортамент ТЗИ заглушки термоусаживающейся
| Обозначение заглушки | Цена | Диаметр горловины, мм | Диаметр юбки, мм | Для труб с наружным диаметром | ||
| После усадки d1 | До усадки d2 | После усадки D1 | До усадки D2 | |||
| Заглушка ТЗИ – 1 | расчёт | 28 | 70 | 84 | 130 | 20/90; 25/90 |
| 28 | 70 | 84 | 130 | 32/90; 32/110 | ||
| 28 | 70 | 84 | 130 | 40/90; 40/110 | ||
| 28 | 70 | 84 | 130 | 50/90; 50/110; 57/125; | ||
| 28 | 70 | 84 | 130 | 65/90; 65/110; 65/125 | ||
| Заглушка ТЗИ – 2 | расчёт | 38 | 120 | 120 | 240 | 65/140; |
| 38 | 120 | 120 | 240 | 75/125; 75/140 | ||
| 38 | 120 | 120 | 240 | 90/140; 90/160 | ||
| 38 | 120 | 120 | 240 | 110/160; 110/180 | ||
| 38 | 120 | 120 | 240 | 125/180 | ||
| Заглушка ТЗИ – 3 | расчёт | 50 | 180 | 135 | 300 | 100/200; 125/225; |
| 50 | 180 | 135 | 300 | 140/180; 140/225 | ||
| 50 | 180 | 135 | 300 | 150/250 | ||
| 50 | 180 | 135 | 300 | 160/225 | ||
| Заглушка ТЗИ – 4 | расчёт | 178 | 350 | 272 | 500 | 200/315 |
| 178 | 350 | 272 | 500 | 250/400 | ||
| 178 | 350 | 272 | 500 | 300/450 | ||

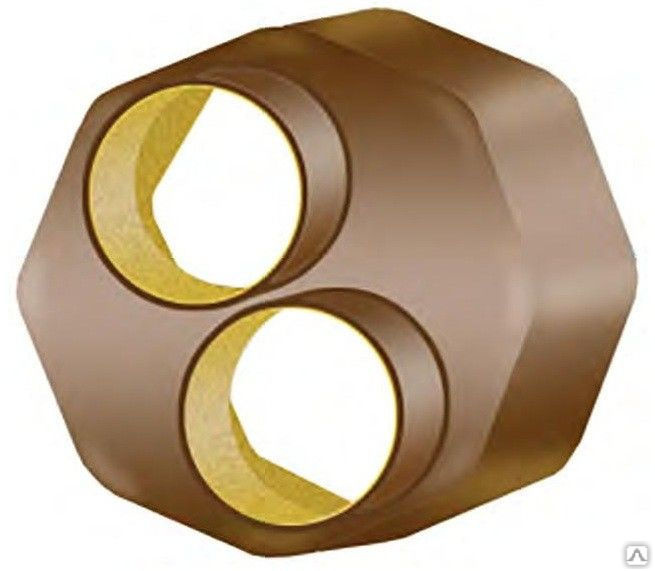

| Заглушка ТЗИ – 1-2 | расчёт | 25 | 60 | 118 | 160 | (32+32)/125 |
| 25 | 60 | 118 | 160 | (40+40)/125; | ||
| 25 | 60 | 118 | 160 | (40+40)/140 | ||
Термоусаживаемые заглушки изоляции ТУЗ и ТЗИ – 1, 2, 3, 4, 1-2 используются для торцевой гидроизоляции пред изолированных стальных труб в ППУ-ПЭ горячего водоснабжения и гибких полимерных теплоизолированных трубопроводов ИЗОПЭКС.
Заглушки ТЗИ (термоусаживаемая торцевая заглушка изоляции) и заглушка ТУЗ (термо усадочная заглушка) применяются для торцевой герметизации труб ППУ-ПЭ и ППУ-ОЦ с целью предотвращения проникновения влаги в пенополиуретан. Заглушку изоляции можно применять при концевой заделке в камерах или вместе с переходниками ответвлений к бетонированным каналам.
Внутренняя поверхность широкой части термоусаживаемой заглушки покрыта специальным клеем. При установки из-под кромки усаженной заглушки необходимо, чтобы выступал избыток клея-расплава.
Последовательность монтажа ТЗИ и ТУЗ
В нашей компании можно купить термоусаживающаюся радиационно-модифицированную заглушку ТУЗ для изоляции торцов теплоизолированных пенополиуретаном трубопроводов в полиэтиленовой оболочке ППУ-ПЭ и оцинкованной оцинкованной оболочке. Применяется заглушка ТУЗ при изготовлении теплоизолированных пенополиуретаном трубопроводов, фасонных изделий. Служит для гидроизоляции теплоизоляционного слоя при транспортировке и хранении, защищая пенополиуретан от воздействия дождевых, паводковых и образовавшихся при таянии снега вод, грязи или стоков.
Радиационно-модифицированный полиэтилен обеспечивает длительную защиту от воздействия ультрафиолетового излучения при хранении трубы на открытом воздухе до 1 года. Заглушка одинаково качественно выполняет свои функции на трубопроводе с спиралевитой оцинкованной или полиэтиленовой оболочкой.
Заглушка изоляции ППУ также может являться расходным материалом и при необходимости демонтироваться непосредственно перед изоляцией стыка ППУ-трубопроводана трассе. В этом случае большое значение приобретает стоимость изделия. Так как заглушка не испытывает каких-либо силовых воздействий, толщина материала составляет всего 0,8мм, что обеспечивает низкую стоимость ТИАЛ-ТУЗ при надежной и герметичной гидроизоляции.
В качестве адгезива для герметизации краевых зон используется поставляемый в комплекте с заглушкой мастичный заполнитель, изготовленный на основе битумных смол с пластифицирующими добавками.
Минимальный диаметр заглушек ТИАЛ-ТУЗ составляет 57/125мм. Максимальный не ограничен.
Вместе с торцевой термоусадочной заглушкой изоляции ТЗИ 1-2-3-4 покупают трубы стальные и трубы полимерные, трубы в изоляции, фасонные части труб, трубопроводную арматуру, материалы изоляции. Полный перечень изоляционных поставляемых нами товаров вы можете выбрать и заказать из нашего каталога.
Скачать прайс-лист на ТЗИ заглушку изоляции термоусадочную торцевую или узнать цену заглушки изоляции можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.
За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе “Фотогалерея”.
По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене заглушки ТЗИ и ТУЗ изоляции для трубопровода ППУ с кабелем вывода ОДК по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить сборку и упаковку материалов изоляции и комплектующих.
В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)3914842, 8(921)3914842, 8(911)114-2936 или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].
Системы Инженерного Снабжения – Ваши задачи, наши решения.
ASME B16.11 Резьбовая трубная заглушка, торцевая заглушка Производитель
Предупреждение : использование неопределенной константы simple_breadcrumb — предполагается «simple_breadcrumb» (это вызовет ошибку в будущей версии PHP) в /home/customer/www 28
Marcel Piping Резьбовой колпачок 4″, колпачок с наружной резьбой
Торцевая заглушка с внутренней резьбой, вес заглушки с резьбой, стальная заглушка с резьбой, заглушка с резьбой 50 мм
ASME B16.11 Заглушка с резьбой
Заглушка с резьбой
Содержание Компания Marcel Piping является известным производителем резьбовой крышки ASME B16.11 , которая представляет собой тип резьбового фитинга, который обычно является герметичным для жидкости или газа. Предлагаемая нами заглушка для трубы с резьбой помогает выдерживать несколько циклов затяжки, которые приводят к ослаблению резьбы в процессе бурения. Заглушка с резьбой может быть приварена к трубе или может быть привинчена к трубе в соответствии с требованиями. Предлагаемые нами Резьбовые заглушки для труб имеются в наличии для немедленной отгрузки. Мы также являемся поставщиком резьбовых заглушек для стальных труб, которые используются в различных отраслях промышленности, таких как химическая переработка, нефтеперерабатывающие заводы, нефтехимическая и многие другие отрасли промышленности. У нас есть запас кованых резьбовых колпачков нестандартного размера в соответствии с требованиями заказчика. Мы специализируемся на производстве размеров резьбовой крышки в соответствии со стандартом ASME B16.11 / BS 3799. Размеры крышки резьбовой трубы в соответствии со стандартом B16.11 охватывают номинальные значения давления и температуры, размеры, маркировку, допуски и требования к материалам. Проверить Резьбовая крышка стальной трубы Размеры перед покупкой в соответствии с требованиями размеров. Кованая резьба из нержавеющей стали. Ф317, Ф317Л, Ф321, Ф321Х, Ф11, Ф22, Ф91, Ф347, Ф347Х, Ф904L, ASTM A312/A403 TP304, TP304L, TP316, TP316L Кованая торцевая крышка с резьбой из дуплексной и супердуплексной стали: Кованая резьбовая крышка из углеродистой стали: Кованая резьбовая крышка из легированной стали: Кованая резьбовая заглушка из медной легированной стали: ASTM / ASME SB 111 UNS NO. Кованая резьбовая крышка из никелевого сплава:
11
Поставщик торцевых заглушек с резьбой для труб, резьбовых заглушек для труб BS3799, 2 резьбовых труб, 4 резьбовых заглушек для труб, 3 размеров резьбовых крышек для труб , ANSI B16.11 Кованая торцевая крышка с резьбой Цена в Индии
Стандартная спецификация резьбовой крышки ANSI/ASME B16.11
Размеры ASME 16.11, МСС СП-79, МСС СП-95, 83, 95, 97, БС 3799 Размер 1/8″ NB ДО 4″ NB Класс 3000 фунтов, 6000 фунтов, 9000 фунтов Тип Резьбовой (S/W) и ВИНТОВОЙ (SCRD) – NPT, BSP, BSPT Форма Резьбовая крышка, Резьбовая торцевая крышка Дополнительные услуги: Горячее цинкование погружением, эпоксидное покрытие и покрытие FBE, электрополировка, пескоструйная обработка, нарезание резьбы, пайка Производственные марки: Нержавеющая сталь, легированная сталь, дуплекс, никелевые сплавы, низкотемпературная сталь, углеродистая сталь, медно-никелевый сплав Размеры торцевой крышки с резьбой Стандарт
ASME: ASME 16.
11, МСС СП-79, МСС СП-95, 83, 95, 97, БС 3799 DIN: ДИН2605, ДИН2615, ДИН2616, ДИН2617, ДИН28011 EN: EN10253-1, EN10253-2 ASME B16.11 Стальная крышка с резьбовой крышкой
ASTM A 182 – F 51, F53, F55 S 31803, S 372 S 32205, S 33 S 32760, S 32950.
ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2, ASTM / ASME A 53 GR. А и В, ASTM A 106 ГР. A, B и C. API 5L GR. B, API 5L X 42, X 46, X 52, X 60, X 65 и X 70. ASTM / ASME A 691 GR A, B и C
ASTM / ASME A 182, ASTM / ASME A 335, ASTM / ASME A 234 GR P 1, P 5, P 9, P 11, P 12, P 22, P 23, P 91, ASTM / ASME A 691 GR 1 CR, 1 1/4 CR, 2 1/4 CR, 5 CR, 9CR, 91
C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30)
ASTM/ASME SB 336, ASTM/ASME SB 564/160/163/472, UNS 2200 (НИКЕЛЬ 200), UNS 2201 (НИКЕЛЬ 201), UNS 4400 (МОНЕЛЬ 400), UNS 8020 (СПЛАВ 20/20 CB 3 ) , UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601) , UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276) Размеры заглушки с резьбой для стальной трубы
Размеры заглушки с резьбой Класс 3000 NPS от 1/2 до 4
NPS Конец в конец Внешний диаметр Минимальная толщина торцевой стенки Минимальная длина резьбы А Д Г Б Дж 1/2 32 28 6,4 10,9 13,6 3/4 37 35.
6,4 12,7 13,9 1 41 44 9,7 14,7 17,3 1,1/4 44 57 9,7 17 18 1,1/2 44 64 11,2 17,8 18,4 2 48 76 12,7 19 19,2 2,1/2 60 92 15,7 23,6 28,9 3 65 108 19 25,9 30,5 4 68 140 22,4 27,7 33 3 Резьбовая трубная крышка Размеры Класс 6000 NPS от 1/2 до 4
NPS Конец в конец Внешний диаметр Минимальная толщина торцевой стенки Минимальная длина резьбы А Д Г Б Дж 1/2 33 38 7,9 10,9 13,6 3/4 38 44 7,9 12,7 13,9 1 43 57 11,2 14,7 17,3 1,1/4 46 64 11,2 17 18 1,1/2 48 76 12,7 17,8 18,4 2 51 92 15,7 19 19,2 2,1/2 64 108 19 23,6 28,9 3 68 127 22,4 25,9 30,5 4 75 159 28,4 27,7 33
- Размеры указаны в миллиметрах, если не указано иное.
- Размер (B) — это минимальная длина идеальной резьбы.
Длина полезной резьбы (резьба В плюс резьба с полностью сформированными основаниями и плоскими гребнями) должна быть не менее J.
ASME B16.11 Резьбовой колпачок Вес
ASME B16.11 Резьбовой колпачок Цена
Резьбовая трубная заглушка Цена: 10,45 долл. США/шт.
ANSI B16.11 Резьбовая торцевая заглушка Цена: 20,14 долл. США/шт.
ASME B16.11 Threaded Pipe Cap Supplying to Following Regions & Countries:
| AFRICA Nigeria Algeria Angola Tanzania Libya Egypt Sudan Equatorial Guinea The Republic Of Congo Gabon СЕВЕРНАЯ АМЕРИКА США Канада Мексика Коста-Рика Тринидад и Тобаго Ямайка Дания | БЛИЖНИЙ ВОСТОК АЗИЯ Саудовская Аравия Iran Iraq Uae Qatar Bahrain Oman Kuwait Turkey Jordan SOUTH AMERICA Argentina Bolivia Brazil Chile Venezuela Colombia Ecuador Guyana Paraguay Uruguay | ЕВРОПА Норвегия Германия Франция Италия Великобритания Испания Нидерланды Бельгия Греция Чехия Португалия Венгрия ЮЖНАЯ АФРИКА0025 | АЗИЯ Индия Сингапур Малайзия Индонезия Таиланд Вьетнам Южная Корея Япония Шри-Ланка Мальдивы Бангладеш Майанмар Тайвань 0 Камбоджа 9 |
УТВЕРЖДЕНО GRAINGER Круглая заглушка: ПВХ, 4 дюйма для номинального размера трубы, общая длина 1 1/8 дюйма, 1 зажим в комплекте — 2ZU18|QC-104
ГРЕЙНГЕР ОДОБРЕН
- Вещь # 2ZU18
- производитель Модель # КК-104
- UNSPSC # 39121421
- № страницы каталога 2821 2821
Страна происхождения
США.
Страна происхождения может быть изменена.
Гибкие фитинги из ПВХ надежно фиксируются вокруг трубы. Червячные хомуты затягиваются на трубе, создавая герметичное уплотнение от инфильтрации и эксфильтрации. Пластмассовые и резиновые гибкие фитинги соединяют отрезки трубы вместе с изменением направления или без него. Фитинги соединяют трубы одного или разных размеров с помощью червячных хомутов и могут отводить, разделять или возвращать поток воздуха, воды, бензина и химикатов в трубу.
