Шлифование торцевых муфт Curvic
Шлифование торцевых муфт Curvic
Шлифовальные станки Gleason Curvic® – это высокоскоростные станки с большим отверстием шпинделя, для шлифования зубьев типа CURVIC в торцевых муфтах. Полностью автоматический цикл шлифования позволяет получать чрезвычайно точные торцевые муфты с высокой производительностью и повторяемостью.
Диаметр заготовки, макс. | 1524 мм |
Диаметр муфты, макс. | 914 мм |
Скорость шлифовального круга, макс. | 3000 об/мин |
Диаметр круга, макс. | 529,8 мм |
Мощь для обработки зубьев Curvic
Быстрый, с большим отверстием в шпинделе, станок для шлифования торцевых муфт типа CURVIC.
Обработка за один установ
Черновая и финишная обработка из сплошной заготовки за одну установку на станок.
Высокие темпы производства
Полностью автоматический цикл шлифования позволяет станкам с ЧПУ 887 и 888 производить чрезвычайно точные муфты с высокой производительностью и повторяемостью.
Аксессуары
Please check this to prove you are human
Please leave this unchecked
Чтобы связаться с одним из наших сотрудников, заполните следующую форму. Все размеры должны быть в мм.
Поля отмеченные * обязательны для заполнения.
КонтактКомпания *
Gender * Выберите…FemaleMaleNon-binaryUnspecified
Обращение * Выберите…Mrs.Mx.господингоспожа
Фамилия *
E-mail *
Телефон
Страна *
Выберите. ..Bonaire, Sint Eustatius and SabaCuraçaoFaroe IslandsFrench GuyanaMacaoNorfolk IslandsNorthern Mariana IslandsRussian FederationSaint MartinThe Republic of TürkiyeTrinidad and TobagСШАЧадКот-д’ИвуарШри-ЛанкаСан-МариноГанаГуамИракКипрЛаосМалиОманПеруСабаТогоЧилиСент-Китс и НевисСент-ЛюсияСант-КроиксСент-Винсент и ГренадиныАлжирАрубаБелизБенинБутанГабонГаитиДанияИндияЙеменКатарКенияКонгоЛиванЛивияЛитваНауруНепалНигерПалауСамоаТонгаТунисФиджиПапуа – Новая ГвинеяЮжная АфрикаНовая ЗеландияНовая КаледонияКорея, ЮгКитай, Народная РеспубликаКонго, Демократическая РеспубликаКоста-РикаАнголаБрунейГайанаГамбияГвинеяГернсиГрецияГрузияДжерсиЕгипетЗамбияИталияКанадаКувейтЛатвияЛесотоМалавиМальтаМонакоМьянмаПанамаПольшаРуандаСербияТувалуУгандаШвецияЯмайкаЯпонияБосния и ГерцеговинаОстров Кабо-ВердеПуэрто-РикоГвинея-БисауСьерра-ЛеонеАвстрияАлбанияАнгильяАндорраАрменияБахрейнБельгияБоливияБонайреБурундиВануатуВенгрияВьетнамГонконгГренадаДжибутиИзраильИспанияКамерунЛиберияМайоттаМароккоМексикаНамибияНигерияРеюньонРумынияСенегалСуринамТаиландТайваньУкраинаУругвайФранцияЭквадорЭритреяЭстонияЭфиопияАнтигуа и БарбудаОстрова КукаОстрова Теркс и КайкосОстрова Уоллис и ФутунаЧешская РеспубликаБуркина-ФасоБарбадосБолгарияБотсванаБразилияГерманияГондурасДоминикаЗимбабвеИорданияИсландияКирибатиКолумбияМаврикийМалайзияМальдивыМозамбикМолдавияМонголияНорвегияПакистанПарагвайСингапурСловакияСловенияТанзанияХорватияИрландия, РеспубликаАвстралияВенесуэлаГваделупаГватемалаГибралтарИндонезияКазахстанКамбоджиаМартиникаМонсерратНикарагуаСальвадорСвазилендФилиппиныФинляндияШвейцарияМакедония (БЮРМ)Восточный ТиморБагамские островаКаймановы островаКоморские островаАргенитинаБангладе́шБелоруссияГренландияКыргызстанЛюксембургМавританияМадагаскарНидерландыПортугалияУзбекистанЧерногорияСаудовская АравияБермудские островаМаршалловы островаСоломоновы островаВиргинские острова СШАБританские Виргинские островаМикронезия, Федеративные ШтатыЦентрально-Африканская РеспубликаАзербайджанЛихтенштейнТаджикистанГосударство ВатиканСейшельские островаФранцузская ПолинезияТуркменистанАмериканское СамоаОбъединенные Арабские ЭмиратыДоминиканская РеспубликаВеликобританияЭкваториальная Гвинея
Город *
Республика / Область *
Почтовый индекс *
Заготовка
Тип
Выберите. ..Пластиковые зубчатые колёсаКоническое зубчатое колесо и шестерня с круговой формой зубьевКоническое зубчатое колесо и шестерня с прямыми зубьямиКоническое зубчатое колесо и шестерня с круговой формой зубьев и гипоидным смещениемSuper Reduction Hypoid (SRH) колесо и шестерняКорончатая цилиндрическая шестерняТорцевые муфты Curvic®Муфты зубчатые шлицевыеHypoloid Gear SetZerol®ШестерняЗубчатое колесоВал с зубчатым венцом/шлицамиШлицыВодило планетарной передачиЗубчатое колесо внутреннего зацепленияЗубчатое колесо наружного зацепленияShoulder WorkШестерня рулевого механизмаРулевая рейкаРейкаЧервяк/винтЧервячное колесоОвальное зубчатое колесоАссиметричное зубчатое колесоРоторШевронное зубчатое колесоРазведенное шевронное зубчатое колесоЗвёздочка/цепное колесоПриводное зубчатое колесоЦиклоидальные передачиТорцевые шлицы Hirth
Модули Если деталь имеет более одного зубчатого венца, пожалуйста сообщите нам об этом.
Высота зуба
Длина заготовки
Диаметр заготовки
Интересующий продукт
Продукция
Автоматическая/Ручная-загрузка
Выберите.
Оснастка Выберите…ОбычнаяБыстрое изменение
Базовый набор инструментов
Ваши технические требования
Установить Страну * Выберите…Bonaire, Sint Eustatius and SabaCuraçaoFaroe IslandsFrench GuyanaMacaoNorfolk IslandsNorthern Mariana IslandsRussian FederationSaint MartinThe Republic of TürkiyeTrinidad and TobagСШАЧадКот-д’ИвуарШри-ЛанкаСан-МариноГанаГуамИракКипрЛаосМалиОманПеруСабаТогоЧилиСент-Китс и НевисСент-ЛюсияСант-КроиксСент-Винсент и ГренадиныАлжирАрубаБелизБенинБутанГабонГаитиДанияИндияЙеменКатарКенияКонгоЛиванЛивияЛитваНауруНепалНигерПалауСамоаТонгаТунисФиджиПапуа – Новая ГвинеяЮжная АфрикаНовая ЗеландияНовая КаледонияКорея, ЮгКитай, Народная РеспубликаКонго, Демократическая РеспубликаКоста-РикаАнголаБрунейГайанаГамбияГвинеяГернсиГрецияГрузияДжерсиЕгипетЗамбияИталияКанадаКувейтЛатвияЛесотоМалавиМальтаМонакоМьянмаПанамаПольшаРуандаСербияТувалуУгандаШвецияЯмайкаЯпонияБосния и ГерцеговинаОстров Кабо-ВердеПуэрто-РикоГвинея-БисауСьерра-ЛеонеАвстрияАлбанияАнгильяАндорраАрменияБахрейнБельгияБоливияБонайреБурундиВануатуВенгрияВьетнамГонконгГренадаДжибутиИзраильИспанияКамерунЛиберияМайоттаМароккоМексикаНамибияНигерияРеюньонРумынияСенегалСуринамТаиландТайваньУкраинаУругвайФранцияЭквадорЭритреяЭстонияЭфиопияАнтигуа и БарбудаОстрова КукаОстрова Теркс и КайкосОстрова Уоллис и ФутунаЧешская РеспубликаБуркина-ФасоБарбадосБолгарияБотсванаБразилияГерманияГондурасДоминикаЗимбабвеИорданияИсландияКирибатиКолумбияМаврикийМалайзияМальдивыМозамбикМолдавияМонголияНорвегияПакистанПарагвайСингапурСловакияСловенияТанзанияХорватияИрландия, РеспубликаАвстралияВенесуэлаГваделупаГватемалаГибралтарИндонезияКазахстанКамбоджиаМартиникаМонсерратНикарагуаСальвадорСвазилендФилиппиныФинляндияШвейцарияМакедония (БЮРМ)Восточный ТиморБагамские островаКаймановы островаКоморские островаАргенитинаБангладе́шБелоруссияГренландияКыргызстанЛюксембургМавританияМадагаскарНидерландыПортугалияУзбекистанЧерногорияСаудовская АравияБермудские островаМаршалловы островаСоломоновы островаВиргинские острова СШАБританские Виргинские островаМикронезия, Федеративные ШтатыЦентрально-Африканская РеспубликаАзербайджанЛихтенштейнТаджикистанГосударство ВатиканСейшельские островаФранцузская ПолинезияТуркменистанАмериканское СамоаОбъединенные Арабские ЭмиратыДоминиканская РеспубликаВеликобританияЭкваториальная Гвинея
Приложение
Пожалуйста загрузите файл вашего проекта (не более 10 Мб).
Сообщение
Заявление об ограничении ответственности *
Я согласен с политикой конфиденциальности и общими положениями и условиями этого веб-сайта.
Проверка безопасности *
Please check this to prove you are human
Please leave this unchecked
ОШС-ШТ | Шлифование торцевое | Образцы шероховатости
Шлифование торцовое ОШС-ШТ – образцы шероховатости (ГОСТ 9378-93) предназначеные для оценки параметров шероховатости поверхности (чистоты обработки) различных деталей и изделий методом сравнения с образцом шероховатости.
Образцы шероховатости ОШС-ШТ имеют плоскую форму поверхности.
Маркировка наборов ОШС-ШТ | Значение шероховатости*, мкм | Материал образцов | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Сталь | Чугун | Латунь | Алюм. | Медь | ||||||
0,1 – 3,2 | Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 | + | – | + | + | + | ||||
0,4 – 3,2 | Ra 0,4; 0,8; 1,6; 3,2 | + | + | + | + | + | ||||
0,4 – 6,3 | Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 | + | + | + | + | + | ||||
1 – 10 | Rz 1; 2; 4; 5; 8; 10 | + | + | + | + | + | ||||
2,5 – 20 | Rz 2,5; 5; 7,5; 10; 15; 20 | + | + | + | + | + |
* – Ra – среднее арифметическое отклонение профиля
* – Rz – высота неровностей профиля по десяти точкам
Контролируемая поверхность изделия сравнивается с образцом шероховатости визуально или на ощупь.
Образцы шероховатости ОШС-ШТ могут использоваться на машиностроительных, приборостроительных, ремонтных и других предприятиях на различных стадиях производства, в том числе в случае определения шероховатости обработки на труднодоступных поверхностях изделий.
Комплект поставки |
---|
- Образцы
- Футляр для транспортировки и хранения
- Паспорт
Загрузки |
---|
- ГОСТ 9378-93

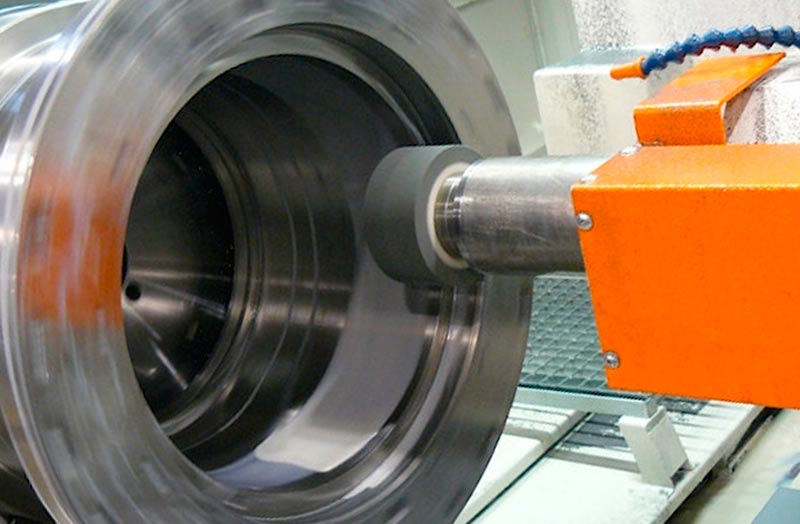

Торцовое и внутреннее шлифование на торцевом шлифовальном станке EMAG
Здравствуйте, чем я могу вам помочь?
- Вертикальные поворотные машины
- Вертикальный поворот
- Лазерная сварка
- шлифовальные машины
- Технология ECM
Вы здесь:
Внутренние и максимальные штучки
VG 110
Этот вертикальный торцевой шлифовальный станок является настоящим универсалом, когда речь идет о прецизионной обработке (т. е. торцевом и внутреннем шлифовании) мелких деталей патрона. Благодаря модульной серии торцевых шлифовальных станков VG 110 пользователь может выбрать либо «традиционный» процесс шлифования, либо воспользоваться многочисленными функциями, позволяющими сочетать токарную обработку и шлифование на одном станке. 9№ 0003
Основное применение внутренних шлифовальных станков — экономичная обработка небольших заготовок диаметром от 2 до 60 мм большими партиями.
Торцевое шлифование и внутреннее шлифование или комбинация токарной обработки и шлифования на одном станке
Традиционные процессы шлифования, т. е. внутреннее шлифование, торцевое шлифование, наружное круглое шлифование и некруглое шлифование, используются вместе с комбинированным процессом механической обработки, включающим твердые точение и шлифование. Здесь все секции, которые могут быть изготовлены безотказной токарной обработкой, подвергаются твердой или мягкой чистовой токарной обработке, а затем чистовой шлифовке (т. е. торцевому шлифованию) в одном и том же зажиме заготовки. В основном это происходит после операции предварительного точения, если это требуется в зависимости от уровня качества, который должен быть достигнут. Это гарантирует более высокое качество заготовки при сокращении времени цикла. Кроме того, снижается износ шлифовальных инструментов, и, следовательно, их реже приходится затачивать.
Торцевой шлифовальный станок VG 110 отличается коротким ходом, высокими скоростями, выдающейся жесткостью и встроенной системой охлаждения, коротким временем простоя, высокой производительностью и точностью. Оси X и Z разделены для достижения максимальной точности при обработке небольших заготовок. Вертикальная ось Z оснащена линейным приводом. Это позволяет шлифовальным шпинделям совершать короткие, быстрые колебательные ходы. Ось X определяет точность и полностью удалена из зоны обработки при вертикальном расположении внутришлифовального станка. Измерительная система с высоким разрешением расположена на расстоянии 100 мм от зоны обработки, что создает идеальные условия для чрезвычайно высокой точности.
Торцевой шлифовальный станок VG 110 отличается чрезвычайно компактной конструкцией без дополнительных узлов. Энергетический контейнер, а также жидкостные и электрические компоненты установлены сзади. Торцевой шлифовальный станок VG 110 выделяется своей доступностью и простотой использования инструментов.
VG 110 предлагает все современные технологии шлифования:
- Шлифовальные инструменты – напр. керамические или оцинкованные эльборовые шлифовальные круги
- Сенсорная технология – адаптивное шлифование, обнаружение начального надреза, правка касанием
- Технология правки – правящий шпиндель для использования алмазных валков
Благодаря модульной концепции торцевых шлифовальных станков инструментальное оборудование может быть адаптировано к требуемой задаче обработки. Доступны следующие варианты:
- Один или два внутренних шлифовальных шпинделя для круглого или некруглого шлифования
- Один внутренний или внешний шлифовальный станок
Преимущества VG 110
- Высокое гашение вибрации и, следовательно, длительный срок службы инструмента и высокая поверхность качество
- Полная обработка за один зажим
- Стружка падает вниз
- Короткое время от стружки до стружки
- Очень высокая точность
- Небольшие габариты
- Оптимальный доступ, быстрая настройка станка 50005 Простота эксплуатации 9006 нескольких машин, занимающих минимальную площадь
- Короткий ход
- Высокие скорости
- Высокая жесткость
Технические характеристики
Диаметр патрона, макс.![]() | мм дюймов | 100 / 190 4 / 7,5 |
Внутренний диаметр обработки, макс. | мм дюймов | 60 2,5 |
Длина шлифования, макс. | mm in | 60 2.5 |
X-axis travel | mm in | 460 18 |
Z-axis travel | мм in | 225 9 |
