Плавный пуск для торцовочной пилы, что это и как сделать своими руками

Дорогостоящие инструменты не всегда актуальны для бытового использования. Но более дешевые варианты не оснащаются специальными электронными платами контроля тока, поэтому плавный пуск не предусмотрен, что часто вызывает преждевременный выход прибора из строя. Небольшая модернизация своими руками позволяет уберечь электрические пилы (циркулярки и торцовки), а также дрели, шлифовальные машинки от перегрузок, причем такая схема не столь сложна для самостоятельного повторения.

Оглавление:

  1. Назначение
  2. Возможные способы
  3. Мобильный БПП

Схема плавного пуска представляет собой малогабаритную сборку из всего 5-6 электронных компонентов на базе мощного полупроводника с управлением от микросхемы. Размеры такой платы позволяют поместить ее непосредственно в ручке электроинструмента, но модернизация не всегда перспективна из-за необходимости сохранения гарантии от производителя, а также возможности применения такого прибора для различных инструментов.

Схему запуска можно сделать самому по нескольким вариантам чертежей из интернета, но проще всего для торцовки или дрели использовать уже готовые блоки, предлагаемые в продаже. Они имеют много модификаций, что требует понимания принципа мягкого запуска и получаемых преимуществ.

Замедленный пуск необходим в первую очередь торцовочным пилам, которые не снабжены блоком регулировки оборотов двигателя. Сделать плавный пуск инструмента своими руками целесообразно по ряду причин:

  • Запуск мощного электродвигателя приводит к значительным скачкам в электросети (пиковым броскам), что негативно воздействует как инструмент, та и на проводку. Альтернативные источники электроэнергии, как генераторы и инверторы, в такой ситуации испытывают перегрузку и либо отключаются в автоматическом режиме, либо могут выйти из строя. Запуск через специальный модуль значительно уменьшает пик броска напряжения, что исключает вероятность перегрузки во всей цепи.
  • Торцовка без плавного пуска довольно быстро выходит из строя из-за ускоренного стачивания щеток, а также возникновения электрической дуги между контактами, что создает выгорание ламелей якоря и вызывает короткое замыкание обмоток ротора и статора. Двигатель резко набирает обороты, что при существенных диаметрах пилы приводит к большим инерционным силам, которые воздействуют на смещение инструмента не только в руках, а даже на стационарных крепежах. Такой резкий запуск может привести как минимум к резке материала в незапланированном месте, как максимум – вырыванию торцовки из рук или крепления с вероятностью возникновения несчастного случая. Установка маленького блока избавляет от таких проблем.
  • Замедленный разгон ротора на торцовочной пиле обеспечивает не только безопасную ее эксплуатацию, а значительно продлевает срок службы, так как в момент запуска исчезают ударные нагрузки в механической части инструмента. Шестерни в передачи не бьются между собой, а крутящий момент правильно распределяется без разрушительных последствий, что существенно снижает механическую выработку узла.

Безопасный запуск своими руками

Чтобы сделать самому плавный пуск торцовки можно воспользоваться одним из популярных способов:

  • Собрать электронную схему самостоятельно по предлагаемым на интернет просторах чертежам. Этот способ больше подходит любителям электромонтажных работ, так как необходимы знания и умения по подбору компонентов и отлаживанию электронных сборок. Детали приобретаются строго по требуемым параметрам (номиналам), причем их габариты важны для минимизации смонтированной платы. Не стоит забывать, что блок будет работать под высоким напряжением, поэтому качество пайки и общий монтаж должны отвечать правилам электрической безопасности. По этой причине метод не подходит для среднестатистического домашнего мастера.
  • Приобрести специализированный блок плавного пуска (БПП) и подключить его к электроинструменту. Чтобы обеспечить мягкий запуск для различных бытовых устройств с электродвигателями рекомендуется приобретенный блок разместить в удлинителе или переноске. Но, стоит учесть, что существует несколько вариантов заводских модулей для замедленного разгона, причем они не взаимозаменяемы.

Описанный способ подходит только для коллекторных двигателей, с асинхронными он не срабатывает, у них другой принцип возбуждения обмотки и для регулировки пуска требуется совершенно другой прибор. БПП рассчитан на подключение только одного потребителя, одновременное подключение нескольких приборов недопустимо.

Модификации блоков ПП

Электронные сборки для замедленного запуска выпускаются в нескольких модификациях и с различными техническими параметрами. Токопроводящая мощность может быть от 10 до 50 А и подбирается на основании данных потребителя, при этом размеры сборок несущественно отличаются. Для модернизации торцовки своими руками рекомендуется использовать блоки мощностью с запасом, это облегчает рабочий режим общей схемы и дает возможность подключения потребителей большей мощности. Самыми распространенными БПП считаются на 16 А, подходят для электродвигателей до 3 кВт – это максимальная мощность для бытовых электроинструментов.

БПП отличаются по структуре и способу подключения:

  • Модификация с тремя контактами (проводами).

Не может быть подключена по указанному выше принципу, так как имеет управляющий токопроводник, подача напряжения на который приводит к протеканию силового тока между другими двумя контактами, что должно приводить к запуску двигателя.

Такие модули монтируются внутрь ручного электроинструмента (торцовки) с подключением управляющего провода к пусковой кнопке. Попытка подключения вне бытового прибора требует установки отдельной кнопки, причем пусковая клавиша на инструменте должна быть заблокирована во включенном положении, что крайне неудобно для эксплуатации в торцовки руках. Другие варианты подключения не дают эффекта плавного пуска, а БПП остается под постоянным напряжением, небезопасно и неэффективно. Такая модель блоков может быть использована для регулировки частоты вращения ротора, причем управляющий провод подключается через переменное сопротивление (резистор), которое и выполняет функцию регулятора.

  • Модификация с двумя проводами (контактами).

Подключается в разрыв цепи, то есть в один из проводов, питающих любой коллекторный двигатель. Эффект медленного набора оборотов возникает за счет краткосрочного снижения пускового напряжения без уменьшения проходящего тока, что и обеспечивает мягкий, но уверенный запуск.

Именно такие блоки могут быть смонтированы как в стационарные, так и в переносные розетки, причем кнопка включения на торцовочной пиле сохраняет свою функциональность.

БПП с тремя контактами подходят только для стационарных электроинструментов, для ручных бытовых приборов применяются блоки только с двумя проводами для подключения.

Мобильный облегченный запуск инструмента

Самый простой вариант организации плавного пуска для различных ручных электроинструментов – это установка БПП в розетку удлинителя, ведь вполне объемный его корпус имеет достаточно пространства для размещения даже самого мощного блока. Модернизация не занимает много времени и усилий:

  • Аккуратно разобрать корпус удлинителя, организовав доступ к подходящим проводам.
  • Блок ПП подключается в разрыв одного из проводов, что можно выполнить одним из способов: непосредственно в разрыв провода с организацией надежной скрутки и изоляции или к проводу и контактной группе.
  • Размещение БПП в корпусе розетки рекомендуется на максимально возможном удалении от контактной группы с клеевой надежной фиксацией, так как всегда существует вероятность нагрева блока, что снижает изоляционную защиту и может привести при вибрации к короткому замыканию.
  • Сборка корпуса должна обеспечить надежную укладку и фиксацию проводов без перекрещивания.

Все проводимые электромонтажные работы должны отвечать требованиям электрической безопасности, поэтому не стоит заниматься модернизацией при недостаточных знаниях об электротехнике.

Приспособление для ручной циркулярной пилы для поперечного раскроя

Ручной циркулярной пилой в штатном исполнении крайне затруднительно сделать точный поперечный раскрой доски. Получить идеальный срез в соответствии с разметкой позволяет простое самодельное приспособление, легко изготовляемое из обрезков в своей домашней мастерской.

Отрезное приспособление спроектировано для перпендикулярного распила досок шириной от 100 до 250 мм с шагом в 50 мм, но его размеры можно легко изменить для своих потребностей.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления – вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

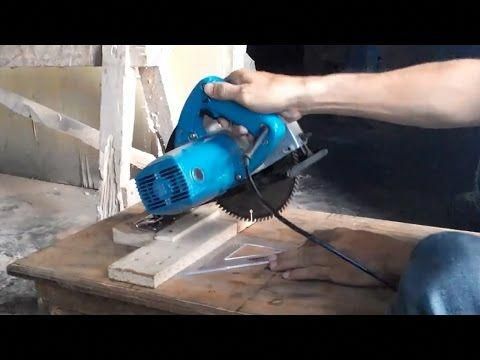

Поперечная резка доски с применением изготовленного приспособления.

 Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

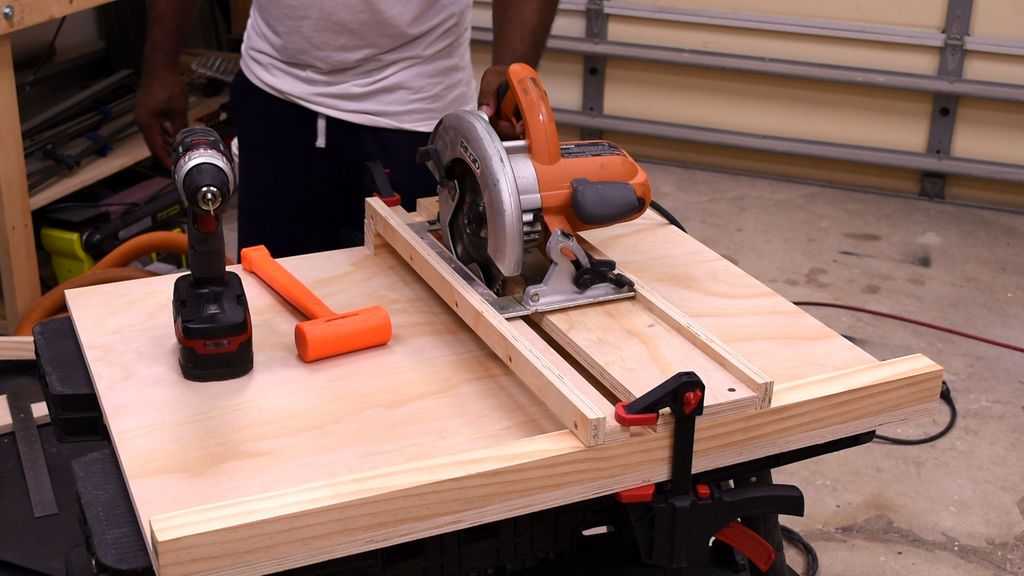

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Торцовочная пила

против циркулярной пилы: руководство покупателя для начинающих

  • Facebook
  • Твиттер

Торцовочные пилы или циркулярные пилы? Не можете решить, какой инструмент вам нужен в первую очередь? Оба являются отличными электроинструментами, используемыми для реконструкции, деревообработки и металлических проектов. В этой статье мы рассмотрим преимущества и недостатки обоих, чтобы вы могли принять правильное решение, какой из них купить в первую очередь.

Прочтите дополнительные советы в наших руководствах по инструментам: 12 необходимых инструментов для начинающих домашних мастеров и 5 простых инструментов, облегчающих работу.

Когда вы начинаете заниматься своими руками, независимо от того, собираете ли вы свою мебель или ремонтируете свой дом, одной из первых крупных покупок, которые вы, вероятно, захотите сделать, является пила. Но стоит ли вам купить циркулярную пилу или торцовочную пилу, чтобы начать работу?

Это руководство поможет вам решить, какую пилу следует купить в первую очередь, чтобы добавить к набору инструментов, какую пилу лучше всего использовать для той или иной работы, а также основные различия и преимущества торцовочной и циркулярной пилы.

Узнайте, какую пилу купить в первую очередь, и чем отличаются инструменты, когда они у вас есть.

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Что такое циркулярная пила?

Циркулярная пила – это ручная электропила, обычно с дисковым полотном от 5 1/2 до 7 1/4 дюймов, используемая для резки дерева, металла, кирпичной кладки, плитки или пластика в зависимости от потребностей вашего проекта. Эта пила может резать материал толщиной до 3 дюймов в зависимости от диаметра лезвия. Они продаются проводные и беспроводные.

Существуют также мини-циркулярные пилы (сетевые и аккумуляторные) с лезвиями от 3 3/8″ до 4 1/2″, которые могут резать материал толщиной от 1 1/2″ до 2″, например листы фанеры.

Циркулярные пилы — это компактные пилы, они очень портативны и занимают меньше места при хранении. В циркулярной пиле пила скользит по материалу, а лезвие проталкивается сквозь материал, чтобы его разрезать. Это означает, что вы должны быть в курсе того, что находится под куском, который вы режете.

По этой причине многие домашние мастера используют лист вспененной изоляции под материалом, который они режут — плита вспененной изоляции поддерживает материал, позволяя диску циркулярной пилы полностью прорезать (и проникнуть в пену), не повреждая лезвие. Вы также можете использовать лом досок 2×4 в качестве опоры — лезвие будет прорезать пазы в досках, в то время как доски будут поддерживать лист пиломатериала.

Циркулярные пилы отлично подходят для продольной резки (резка поперек волокон) или прямых пропилов (резка поперек волокон) фанеры или других листовых материалов, пиломатериалов или погонажных изделий. Они компактны и портативны, что позволяет использовать их в любом месте на рабочем месте. Этот тип пилы очень универсален и отлично подходит для начинающих, которым нужна электропила.

Циркулярная пила для начинающих, как правило, дешевле, чем торцовочная пила для начинающих, поэтому она может стать отличной первой покупкой для начала работы при ремонте.

Мы купили циркулярную пилу до того, как купили торцовочную пилу, чтобы использовать ее для ремонта и проектов. Мы часто использовали наши для таких проектов, как обрамление новых стен, сборка шкафов, мебель для дома, а также перголы и террасы во дворе.

Циркулярные пилы Projects

См. все >

Типы дисковых пил

В розничных магазинах продаются два основных типа дисковых пил. Сайдвиндер и червячный привод. Они оба обладают отличными режущими способностями и преимуществами. Для профессионалов также есть версия с гусеничной пилой.

Первая пила, которую мы купили, относится к типу sidewinder.     Боковые окна чаще всего используются владельцами домов.

Циркулярная пила Sidewinder

Обычно используется домашними мастерами.

  • Двигатель сбоку на одной линии с вращением лопасти
  • Защитный кожух пилы — типичная защитная функция большинства циркулярных пил
    • .
  • Быстро вращающееся лезвие со скоростью около 6000 об/мин
  • Правостороннее исполнение с мотором слева от рукоятки
  • Труднее увидеть линию разреза и сторону лезвия
  • Легкий вес
  • Компактный, потому что мотор сбоку
  • Широкий диапазон цен: от недорогих пил для легких работ до более дорогих пил для тяжелых работ
Циркулярные пилы с червячным приводом

В основном используются профессиональными рамщиками.

  • Мотор сзади ножа слева, лучший обзор для резки
  • Более низкая скорость лезвия около 4500 об/мин
  • Увеличенный крутящий момент – лучше для твердой древесины
  • Лучшая линия обзора лезвия
  • Требуется масло для шестерен на некоторых моделях
  • Тяжелее для обработки
  • Пила длиннее, но не такая компактная
  • Ценовой диапазон дороже
Гусеничные пилы

Используется продвинутыми домашними мастерами и профессионалами; это тип пилы, который вы увидите в Home Depot или Lowe’s, когда они пилят для вас листовые пиломатериалы.

  • Самая точная для длинных прямых пропилов
  • Быстро вращающееся лезвие со скоростью около 6000 об/мин
  • Скользит по идеально прямой направляющей, закрепленной на материале
  • Лучший на листовой продукции

Для того чтобы возможности гусеничной пилы были аналогичны обычной циркулярной пиле, вы можете добавить направляющую циркулярной пилы или использовать этот самодельный лайфхак, чтобы настроить собственную направляющую циркулярной пилы.

Размеры и типы дисковых пил

В зависимости от проекта существуют различные типы и размеры дисков. У них есть лезвия только для фанеры, пиломатериалов, пород дерева или специальные лезвия для металлов, пластмасс и других материалов. Ниже приведен список лезвий и то, для чего они хороши. Диски для циркулярных пил имеют круглую форму и бывают разных размеров.

Наша любимая пила — Diablo. Он создан для резки дерева и гвоздей, что делает его идеальным пильным полотном для ремонтников.

При выборе дисковых пил необходимо знать:

  1. какой материал вы будете резать
  2. размер лезвия, которое может выдержать ваша пила
  3. какое количество зубьев вы хотите (иначе: какое качество резки вам нужно)

Ниже приведены три момента, которые следует учитывать при выборе пильного диска.

Материалы для резки

Каждое полотно циркулярной пилы будет создано и рассчитано на разные материалы. Это четко указано на упаковке, а также обычно напечатано непосредственно на пилочном полотне.

  • Древесина: лиственные, хвойные породы, фанера
  • Дерево и металл
  • Металл
  • Алюминий и пластик
  • Композитный настил
  • Фиброцемент
  • Ламинат
Размер диска

От 5 1/2 дюйма до 7 1/4 дюйма являются наиболее распространенными размерами циркулярной пилы. Есть лезвия до 17 дюймов в зависимости от пилы, но они не так распространены. Чем больше лезвие, тем шире и глубже разрез, который вы можете сделать. Обязательно ознакомьтесь с корпусом лезвия и руководством по эксплуатации вашей пилы, чтобы узнать, какие размеры лезвий она может использовать.

Зубья (качество реза)

Чем больше зубцов на лезвии, тем чище рез. В зависимости от материала, который вы режете, и необходимой точности резки, вам нужно будет выбрать на основе этого. Количество зубьев также часто зависит от материала, который вы режете, поэтому проверьте упаковку диска, а также инструкцию по эксплуатации вашей пилы.

Рекомендации по дисковым пилам

подробнее >

GOOD: CRAFTSMAN
7-1/4-дюймовая циркулярная пила

Недорогая, универсальная сетевая циркулярная пила.

ЛУЧШЕ: BOSCH
Аккумуляторная циркулярная пила

Более мощная аккумуляторная циркулярная пила.

ЛУЧШИЙ: Комплект циркулярной пилы DEWALT 20V MAX* 6-1/2 дюйма

Мощная, очень надежная аккумуляторная циркулярная пила.

Сопутствующие аксессуары, усовершенствования или дополнения для циркулярных пил:

  • Станция поперечной резки для циркулярных пил
  • Зажимная линейка
  • Скоростные пилорамы

Что такое торцовочная пила?

Торцовочная пила имеет собственное прочное основание, к которому она крепится для более точных углов резки и устойчивости. Часто их прикрепляют к столешнице или переносной подставке для удобства использования. Торцовочные пилы занимают больше места для хранения из-за их формы и размера, особенно если они поставляются с подставкой.

В торцовочной пиле материал укладывается на опорную пластину, а лезвие опускается, чтобы прорезать материал.

Существуют торцовочные пилы с одинарным скосом и торцовочные пилы с двойным скосом. Торцовочные пилы предназначены для выполнения точных косых и косых пропилов для отделочных работ, молдингов, рам для картин, обрамления и других общих столярных работ.

Лезвие обычно составляет от 10 до 12 дюймов в зависимости от пилы. Лезвие и двигатель перемещаются вверх и вниз, чтобы резать материал под нужным углом. В зависимости от лезвия вы можете резать дерево, металл и пластик. Обычно торцовочная пила используется для поперечной резки длинных досок по длине. Он также известен как отрезная пила.

Наша первая торцовочная пила, выпущенная в 2003 году, была стандартной торцовочной пилой с одинарным скосом, а это означает, что угол скоса можно было выполнить только при вращении пилы вниз влево. Когда мы начали работать над отделкой дома, мы заметили необходимость в более точных разрезах для нашего лепного украшения и отделки, поэтому купили торцовочную пилу.

Спустя годы, в 2015 году, мы перешли на торцовочную пилу Ridgid с двойным скосом, которая была удивительна. Вы можете сделать гораздо больше с помощью торцовочной пилы со скользящим срезом и двойного скоса для резки под углом. Это моя пила, потому что она подключена к сети и готова к работе в любое время.

Проекты торцовочной пилы

Просмотреть все >

Нужна ли мне торцовочная пила, если у меня есть циркулярная пила?

Как упоминалось ранее, все зависит от типа проекта, над которым вы работаете. Торцовочные пилы лучше всего подходят для обрезки, а циркулярные пилы лучше всего подходят для резки листовых материалов (фанеры и т. д.). В итоге у нас было и то, и другое, потому что типы проектов, связанных с реконструкцией комнат в доме, могут быть разными.

Для еще более детальной и точной резки листовых материалов или распиливания досок на более тонкие полосы (например, резка 2×2 из 2×4) у нас также есть настольная пила, которая является звездой нашего удивительного настольного верстака.

Торцовочная пила лучше циркулярной?

Короткий ответ: они разные и выполняют разные задачи.

Но также на мой взгляд, да , потому что я так люблю свою торцовочную пилу. Для всех точных разрезов, необходимых для отделочных работ, которые мы делаем в наших домах, я выбираю пилу. Несмотря на то, что циркулярная пила идеально подходит для резки листовых материалов (что вообще невозможно сделать на торцовочной пиле) и является более портативной, мы всегда используем торцовочную пилу в первую очередь. Для листовых материалов у нас есть настольная пила для этих типов резки. Таким образом, мы используем циркулярную пилу в качестве третьего шага к пиле.

При выборе торцовочной пилы обратите внимание на подставку для пилы, которая входит в комплект поставки (или которую можно приобрести вместе с ней), поскольку она повышает портативность пилы и упрощает ее использование, что, в свою очередь, делает ее более полезной.

Три разных типа торцовочных пил

Существует три основных типа торцовочных пил в зависимости от ваших потребностей и бюджета: стандартная торцовочная пила (или отрезная пила), комбинированная торцовочная пила и комбинированная торцовочная пила со скольжением.

Стандартная торцовочная пила (обрезная пила)
  • Лучше всего подходит для резки небольших материалов, таких как 2×4 и 2×6, простая обрезка
  • Более низкая стоимость
  • Более портативный и удобный для перемещения между рабочими площадками
  • Угол скоса только в одну сторону (настоящая отрезная пила выполняет только прямые пропилы под углом 90 градусов)
  • Ограниченная ширина и глубина пропила (меньшее полотно пилы означает меньшую ширину каждого пропила)
Угловая торцовочная пила
  • Лучшая для формовки венца
  • Умеренная стоимость
  • Портативный и легко перемещаемый; обычно тяжелее базовой торцовочной пилы
  • Углы скоса и скоса слева и справа
  • Ограниченная ширина и глубина пропила в зависимости от размера пильного диска
Торцовочная пила со скользящим соединением
  • Лучше всего подходит для резки материалов большой ширины, таких как полки, столешницы и т. д.; также может выполнять работы по обрезке и формовке короны
  • Более высокая стоимость
  • Не такой портативный и занимает больше места; лучше для магазинов
  • Скос и фаска с обеих сторон
  • Может резать под большими углами, превышающими 90 градусов
  • Можно приобрести вместе с подставкой или позже приобрести подставку

Размеры и типы дисков для торцовочных пил

При выборе дисков для торцовочных пил

  1. необходимо знать, какой материал вы будете резать
  2. насколько большое лезвие может держать ваша пила
  3. нужное вам качество реза (определяется количеством зубьев на лезвии).

На протяжении многих лет мы добивались наилучших результатов с лезвиями Diablo. Они прослужили для нас дольше всех и сделали наилучшие разрезы для наших нужд.

Ниже приведены три момента, которые следует учитывать при выборе пильного диска.

Материалы для резки
  • Древесина: лиственные, хвойные породы, фанера
  • Дерево и металл
  • Металл
  • Алюминий и пластик
  • Композитный настил
  • Фиброцемент
  • Ламинат
Размер диска

10 дюймов и 12 дюймов – наиболее распространенные размеры торцовочной пилы. Чем больше лезвие, тем шире и глубже можно сделать надрезы.

Количество зубьев

Лезвия поставляются с различным количеством зубьев, от 18 до более 100 зубьев. Меньшее количество зубьев делает рез более быстрым, но более грубым. Большее количество зубьев обеспечивает более медленный, но более чистый и гладкий срез. Количество зубьев на полотне торцовочной пилы зависит от материала, для которого оно изготовлено, и от необходимой точности реза.

Рекомендации по пилам MITRE

См. Подробнее>

Хорошо: Ryobi 15 Amp 10 дюймов. ” широкий.

ЛУЧШЕ: RIDGID 12-дюймовая торцовочная пила с двойным скосом, раздвижная

Торцовочная пила большего размера с переносной подставкой на колесиках.

ЛУЧШИЙ: JET 12-дюймовая торцовочная пила с двойной фаской и скользящим соединением

Очень прочная торцовочная пила профессионального уровня по разумной цене.

Сопутствующие аксессуары, модификации или дополнения для торцовочных пил:

  • Универсальная подставка для торцовочной пилы
  • Регулируемая роликовая подставка 3-в-1 с упорами для материала
  • Двойной Т-образный забор Rockler

Бюджетные альтернативы торцовочной пиле для небольших проектов

Если у вас нет торцовочной пилы и вам просто нужно сделать несколько пропилов, попробуйте эти простые варианты для выполнения угловых пропилов без торцовочной пилы:

  1. СТУСЛО И РУЧНАЯ ПИЛА: Требуется совсем немного смазки для локтя, чтобы вырезать углы 90 градусов, 45 градусов и 22-1/2 градуса для отделки, рамок для картин или других простых проектов.
  2. лобзик: Чтобы получить прямой пропил лобзиком, установите вот такую ​​направляющую. Если у вашего лобзика есть регулируемая ножка, вы также можете скосить срез.
    • Совет: Обязательно проверяйте полотно, так как большинство полотен для электролобзиков предназначены для чистого среза материала снизу, а не сверху.

Различия между торцовочной и циркулярной пилой

Теперь, когда вы хорошо понимаете, что представляет собой каждая пила, давайте сравним их.

Вам также может быть интересно: Чем настольная пила отличается от торцовочной и циркулярной пилы? Подробнее о настольных пилах мы поговорим в другом посте, но для простоты: настольная пила — это, по сути, стационарная циркулярная пила, установленная в корпусе. Лезвие регулируется по глубине и углу наклона, как у циркулярной пилы, а крепление позволяет выполнять очень точные и очень прямые поперечные и продольные пропилы.

FEATURE Miter Saw Circular Saw
Blade Cutting Blade pulled down into material Blade pushed through material
Cut Accuracy More accurate cuts Менее точные резы в зависимости от того, используется ли забор или нет0456
Portability Typically fixed on counter top or stand Handheld and more portable
Versatility Less versatile but more accurate More versatile but less accurate
Weight Тяжелее Легче
Мощность, об/мин От 3200 до 4500 об/мин 4000 и 5000 об/мин
AMPS между 10 и 15 А. Более безопасный в использовании, поскольку он более стационарный и имеет крышки для лезвий Требует большего внимания и площади при резке
Простота использования Простая настройка и подготовка к использованию Требуется дополнительная настройка для прямого реза

Сколько я должен потратить на торцовочную или циркулярную пилу?

По мнению этого моделеголика: если это вписывается в ваш бюджет, потратьте больше на более качественный инструмент.

Позвольте мне сказать вам, почему.

Впервые мы начали ремонтировать дома в 2002 году. Одним из первых электроинструментов, которые мы приобрели, была циркулярная пила Craftsman с питанием от сети. Нам нужен был мощный инструмент, чтобы вырезать и заменить старые доски пола на входе в нашу 19 квартиру.05 дом. Это был идеальный инструмент для работы, потому что я мог безопасно вонзить лезвие прямо в нужное место в деревянные доски вместо половиц.

Циркулярная пила была не самым дешевым вариантом, но и не самым дорогим. Он выполнял работу, в которой мы нуждались тогда, и он выполнил много других проектов за последние 20 лет, потому что он все еще у нас есть и мы регулярно его используем!

Покупка качественного инструмента со временем сэкономит деньги. Более дорогие инструменты служат дольше, обычно требуют меньше ремонта и, как правило, проще в использовании и обслуживании (что повышает вероятность того, что вы будете использовать их и развивать свои навыки)

Если вам действительно нужен бюджетный вариант, у Harbour Freight есть надежные недорогие инструменты, а у Ryobi есть доступные инструменты, которые отлично подходят для новичков.

Если вы можете себе это позволить *и* если вы будете использовать ее для нескольких проектов, более дорогие пилы (например, Dewalt, Ridgid, Jet, Bosch и Milwaukee), безусловно, стоят дополнительных первоначальных затрат.

Различные типы пропилов и лучшая пила для пропилов
Над какими проектами “сделай сам” вы работаете или планируете работать?

Собираетесь ли вы заняться ремонтом дома своими руками? Если вы планируете делать точные разрезы для отделки, а не для грубой резки фанерных листов по размеру для проектов по деревообработке, вам понадобятся разные инструменты. Эта статья поможет вам решить, какой тип пилы вам понадобится в первую очередь.

Поперечные пропилы

Поперечные пропилы выполняются пильным диском под углом 90 градусов к поверхности древесины и перпендикулярно длине материала вдоль кромки, против волокон древесины. 9№ 0015

С помощью зажимной линейки можно выполнять более длинные поперечные пропилы на листовых материалах.

ЛУЧШИЙ РЕЗ: торцовочная пила для коротких пропилов, циркулярная пила с направляющей кромки (или настольная пила) для более широких пропилов высокая полка для обуви с использованием только простых прямых поперечных разрезов.

Угловые пропилы

Угловые пропилы — это пропилы под углом, выполняемые по поверхности или ширине материала.

ЛУЧШИЙ РЕЗАК: торцовочная пила

ИДЕЯ ПРОЕКТА: Изготовьте простую скамейку для входа, деревянный шестигранный поднос или набор простых треугольных украшений для дерева, используя поперечные и угловые спилы.

МОЖЕТ ЛИ ЦИРКУЛЯРНАЯ ПИЛА ДЕЛАТЬ УПОРНУЮ РЕЗКУ?

Да! Циркулярная пила может делать косые пропилы (косые пропилы) по поверхности или ширине материала. Если лезвие регулируемое, оно также может выполнять резку под углом и комбинированную резку.

Однако правильнее использовать торцовочную пилу для косых пропилов (а также для косых и составных пропилов). Циркулярная пила может делать косые срезы при использовании твердой руки и столярного угольника, а для новичков в качестве направляющей можно зажать зажимное приспособление.

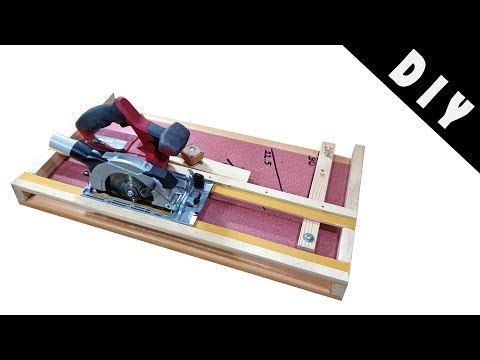

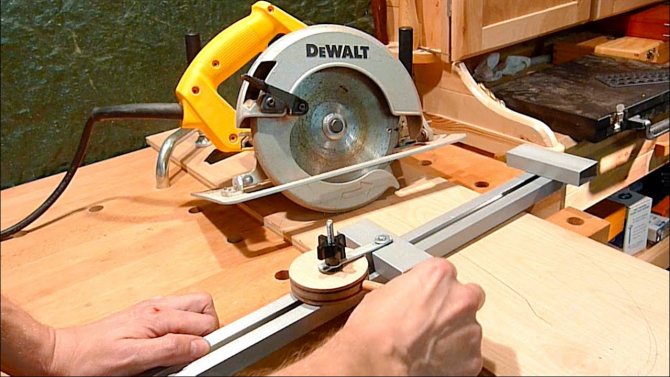

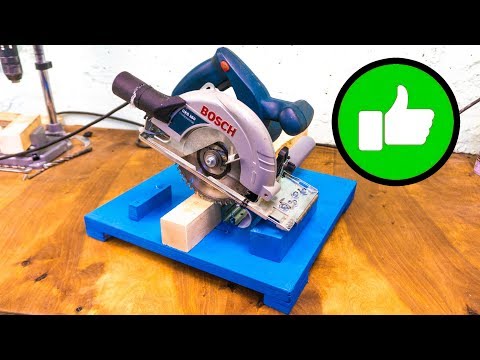

Кроме того, с подходящим стуслом или станком для поперечной резки вы можете использовать циркулярную пилу в качестве базовой торцовочной пилы для более точного распила.

Скошенный срез

Скошенный срез — это наклонный срез   , выполненный по толщине материала.

ЛУЧШИЙ ОТРЕЗ: торцовочная пила

ИДЕЯ ПРОЕКТА: Создайте красивый водопад на нашем уличном журнальном столике с желобом для напитков, сделав скошенный срез на угловых частях.

Составной Прорези

Составные углы – это одновременно и косой, и косой рез.

ЛУЧШАЯ РЕЗКА: торцовочная пила для максимальной точности и безопасности

ИДЕЯ ПРОЕКТА: Соберите кашпо из кедра с монограммой для цветов на крыльце — мы сделали все расчеты углов за вас 🙂

Угол 45 градусов Разрез

Разрез под углом 45 градусов – это особый тип разреза под углом, который всегда используется для изготовления прямоугольных или квадратных рамок для картин. Его можно резать как циркулярной пилой, так и торцовочной пилой, но наиболее точно это делается торцовочной пилой.

ЛУЧШИЙ ОБРЕЗ: торцовочная пила

ИДЕЯ ПРОЕКТА: Соберите большую рамку для картины или набор любимых читателями деревянных елочек для крыльца.

Продольные пропилы

Продольные пропилы изготавливаются путем разрезания материала по длине с учетом волокон. Длинные пропилы обычно представляют собой более длинные пропилы по всей длине доски или листа пиломатериала.

ЛУЧШАЯ РЕЗКА: циркулярная пила

Примечание. Некоторые торцовочные пилы могут вращаться для выполнения продольных пропилов. У моего тестя была составная торцовочная пила с раздвижным механизмом, которая вращалась на 90 градусов, чтобы можно было делать продольные разрезы. Это была очень удобная пила для небольшой мастерской.

ИДЕЯ ПРОЕКТА: Соберите полку для хранения игрушек из одного листа фанеры, распиленного по ширине и поперечного разреза.

Врезные пропилы

Врезные пропилы выполняются путем осторожного погружения вращающегося лезвия в материал, когда пила поворачивается вниз, при этом передняя часть основания пилы упирается в материал. Циркулярные пилы лучше всего подходят для этих типов резки. Это тип разреза, который я использовал на половицах, о которых упоминал выше.

BEST CUT BY: circular saw

Cut Types and Saw Comparison Table
CUT TYPES Miter Saw Circular Saw
Rip Cuts If saw rotates 90 градусов, нетипично Лучше всего подходит для продольной резки
Резка под углом Лучше всего Не так просто, но эффективно
  • 0014
    		•  Yes Yes
    Cross Cuts Limited to narrower material Best for wider material and longer cuts
    45-degree angle cut Most Accurate Can be done
    Составные уголки под углом Лучше всего подходят для точных сложных пропилов Наименее точные, может потребоваться коробка или приспособление
    Врезные пропилы Ограничено более узким материалом
    Часто 10–12 дюймов    		 Подходит для любой ширины материала Соединение внахлестку , как в нашем популярном концевом столе фермерского дома X, где половина ширины каждой доски удалена для создания плотного поперечного соединения.

    Заключение

    Первой пилой, которую мы купили, была циркулярная пила, затем торцовочная. В зависимости от потребностей вашего проекта, мы надеемся, что это помогло вам решить, какой из них выбрать первым. Я рекомендую обязательно иметь оба в своем ящике для инструментов.

    Идеи для проекта

    Теперь, когда вы выбрали пилу (или решили приобрести обе!) — давайте приступим к строительству с помощью следующих чертежей деревообработки:

    • Кашпо Monogram Letter
    • Садовая беседка Свадебная арка
    • Приподнятый садовый столик
    • Органайзер для хранения игрушек Cubby из одного листа
    • Пергола для костра для качелей
    • Верстак для настольной пилы с фрезерным станком
    • Телевизионная приставка для фермерского дома
    • Торцевой столик для фермерского дома
    • Дверь амбара Детские ворота и сплит-голландская дверь
    • Facebook
    • Твиттер

    Почему вам может подойти ручная торцовочная пила и коробка

    К

    Ли Валлендер

    Ли Валлендер

    Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 27.05.21

    Рассмотрено

    Дин Бирмайер

    Рассмотрено Дин Бирмайер

    Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Сабина Тилеманн / EyeEm / Getty Images

    При ремонте или реконструкции дома вам часто приходится распиливать кусок дерева. Но угол обычно составляет 90 градусов, и не так уж важно, если угол отличается на несколько градусов. Затем наступает время, когда древесина должна быть распилена под точным углом — часто под 45 градусов, чтобы обернуть обшивку или плинтус вокруг угла. Этот тип угловой резки не может быть выполнен наугад. Здесь пригодится торцовочная пила и стусло.

    9 лучших торцовочных пил 2023 года

    Что такое ручная торцовочная пила и коробка?

    Ручная торцовочная пила — это специальная ручная пила, также известная как обратная пила, которая имеет усиленный стержень вдоль задней части для сохранения жесткости лезвия во время резки. Он всегда используется со своим сопутствующим инструментом: стуслом.

    Стусло представляет собой трехсторонний пластиковый или деревянный инструмент с двумя открытыми концами для вставки рабочего материала. Вертикальные прорези в стусле позволяют резать древесину под углом 45 градусов, 22 1/2 градуса и 90 градусов.

    Некоторые ручные стусла имеют станины, которые можно регулировать практически под любым углом, который вы хотите отрезать. Эти пилы имеют кронштейны, которые удерживают пильное полотно строго вертикально во время резки. Они являются отличным выбором для тонких поделок, таких как обрамление картин или работа краснодеревщика.

    Как пользоваться ручной торцовочной пилой и ящиком

    1. Очистите пазы стусла, постукивая по нему вверх дном или быстро используя пылесос. Бродячая пыль может помешать резке.
    2. Поместите рабочий материал в стусло. Перед резкой убедитесь, что материал размещен правильно. Легко потерять ориентацию, когда рабочий материал находится вдали от места установки.
    3. Вставьте пилу в прорезь стусла. Оставьте лезвие на материале, затем медленно начните толкать пилу вперед и назад.
    4. Обратные пилы режут при движении тяги. При подтягивании пилы к себе используйте только легкое давление вниз. Ослабьте давление при возврате пилы в переднее положение для следующего хода.
    5. Свободной рукой крепко держите материал на основании стусла. Если материал вообще перемещается, срез под углом не будет гладким или прямым. Вы можете помочь свободной руке, используя пружинный зажим.

    Ручная торцовочная пила и ящик «Плюсы» и «минусы»

    «Плюсы»

    • Недорого: Ручная торцовочная пила с обратной пилой может стоить всего одну десятую стоимости торцовочной пилы. Для обычных мастеров-самоучек, которые режет торцовочные скосы лишь изредка, ручная коробка и пила, как правило, являются лучшим вариантом, чем дорогая торцовочная пила с электроприводом.
    • Маленький: Даже если у вас небольшой дом или квартира, вы можете иметь под рукой ручную торцовочную пилу и коробку.
    • Мелкий рез: Ручная торцовочная пила с мелкими зубьями идеально подходит для резки тонких молдингов без сколов и шероховатостей.
    • Precise: Торцовочная пила может потерять ориентацию относительно материала, особенно при первом включении инструмента. Ручные стусло и задние пилы позволяют резать с большей точностью, что делает их особенно подходящими для тонких работ, таких как создание рамок для картин.
    • Простой: Если вам нужно сделать всего несколько основных пропилов, установка и подключение большой тяжелой электропилы не стоит хлопот, особенно если у вас ограниченное пространство и вам нужно убрать ее, когда она не используется. .
    • Сейф : Легкие травмы — это самое большее, чего можно ожидать при правильном использовании ручной торцовочной пилы. Торцовочные пилы, напротив, способны причинить серьезные травмы, такие как потеря конечностей.

    Минусы

    • Шаткий : Поскольку ручные стусла легкие, их трудно удерживать неподвижно. Они особенно шаткие при резке твердых материалов.
    • Переплет : Торцовочная пила часто хочет врезаться в стусло так же, как и в рабочий материал.
    • Limited : Торцовочной пилой можно резать большие куски дерева — даже четыре на четыре и два на восемь. С ручным стуслом это невозможно.
    • Недолговечный : Хотя это не относится ко всем стусло-угловым коробкам, пластиковые коробки могут сгрызаться вдоль пазов, когда пилу держат неправильно.

    Советы по использованию ручной торцовочной пилы и ящика
