Торцовка По Металлу Своими Руками • AURAMM.RU

Как сделать маятниковую пилу по металлу своими силами?

Маятниковая пила по металлам — нужный инструмент для обработки этого материала.

Так как металл очень крепкий, не любая пила управится с его помощью.

Маятниковая пила популярна так как она отлично совладевает с поставленной задачей работой, при всем этом непринципиально, приобрели ли вы ее в магазине, либо она самодельная. Если стоимость подходящей пилы для вас не подходит, то конечно сделать инструмент без помощи других.

Собрать пилу самостоятельно легко: по тексту статьи вы сможете узнать об главных ее функциях и что же на самом деле, как ее сделать.

Особенности пилы

Самодельная маятниковая пила подходит для обработки всех элементов их металла и конструкций, сотворения заготовок и т.д.

В большинстве случаев ее употребляют для резки изделий, т.к. конкретно в этом деле ее ключевое назначение.

Единственный минус о том, что стоимость на маятниковые пилы довольно высочайшая, в связи с этим они редко кому реальна.

Но можно собрать инструмент на дому – это не всегда просто, но не исключено.

Самодельная модель обладает этим же механизмом работы, который описан ниже.

Маятниковая пила для выполнения работ по металлу по-другому именуется торцовочной.

Это разновидность циркулярного аппарата, она работает путем электротока и устанавливается на раму.

Заводские модели обустроены особым поворотным кругом, поэтому пила может делать функцию не только лишь резки, но и одновременно стусла.

Если для вас нужна только отрезная функция, то в самодельной модели круг есть вариант не делать, таким макаром, собрать пилу обойдется для вас дешевле и это сделать будет несколько проще.

Заглавие пилы вышло от ее функций: в свое время работы она совершает маятниковые движения – механизм резки двигается попеременно ввысь и вниз, совершая резочные движения по металлу.

В свое время работы аппарата круг для резки опускается на обрабатываемое изделия, а если работа закончена, его необходимо поднять на начальное положение.

Если вы покупаете готовый аппарат, то достаточно изучить главные свойства и марки (Макита и пр.) устройства, также почитать отзывы хозяев пил.

Если вы соберете маятниковую пилу, то можете разрезать ею не только лишь железные заготовки, однако стеклянные изделия, фарфора, дерева, сделать кафельную плитку подходящего для вас размера и т.д.

Но для резки различных материалов требуются различные инструменты, которыми обязана быть вооружена пила.

Модели Макита имеют широкий многофункциональный спектр, самодельная же модель нередко не имеет схожих деталей и подходит для выполнения работ преимущественно с металлом.

Но если вы нередко работаете с принципами материалами, то можете сделать либо докупить нужное оборудование, чтоб отрезная пила была более функциональна, тем паче что это сделать очень легко.

Большая часть инструментов, нужных на работе с изделиями, не обойдутся для вас недешево: к примеру, для резки дерева необходимо диск циркулярной пилы, для обыкновенной железной обработки подойдет диск, принадлежавший ранее болгарке.

Как следует, переоборудовать пилу весьма легко: заменив диск из аппарата для выполнения работ по металлу, вам выдадут аппарат для обработки дерева и т.д.

Поменять диски и остальные элементы до боли просто. Когда вы соберете пилу самостоятельно, это не будет вам неувязкой.

К преимуществам этого вида пил относится возможность сотворения высококачественного и четкого среза, что не обязательно вам во время работы с принципами инструментами. Но не следует ассоциировать пилу, сделанную на дому, с инструментами мировых брендов, к примеру, Макита.

Ровненький срез выходит по причине того, что отрезная пила имеет мощнейший привод, и конечно отрезной круг, который крутится с большой скоростью.

Другое основное преимущество игровых слотов в том факте, что эти пилы по металлу неопасны во время работы своими силами: абразивный круг устройства закрыт особым корпусом, который защищает от искр и стружек, которые бывают вариации попасть в свое время работы.

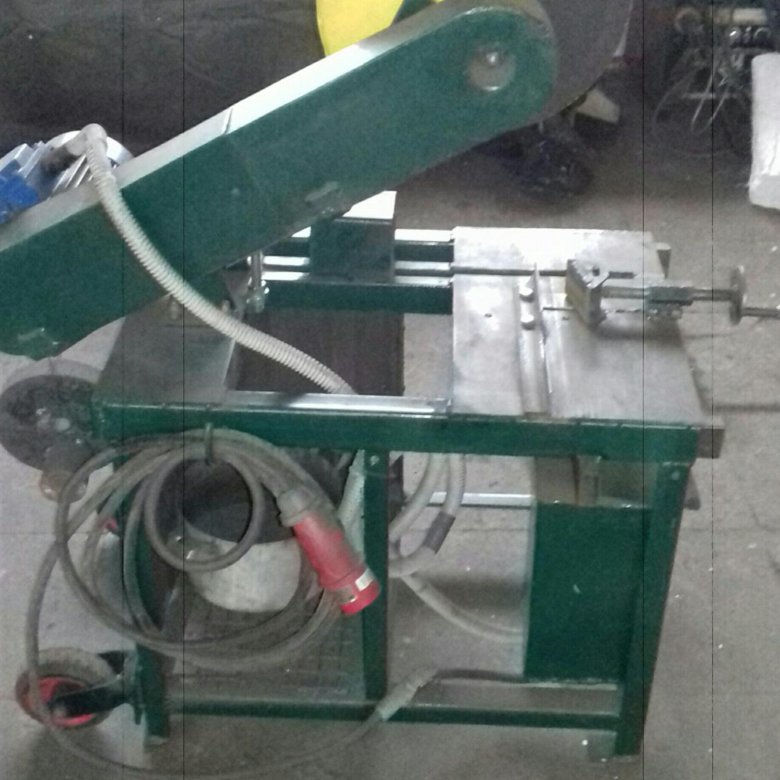

Отрезной станок по металлу Своими силами

Часто приходится распиливать детали из металла под различными углами. Используя УШМ, не обязательно, выходит, отпилить ровно.

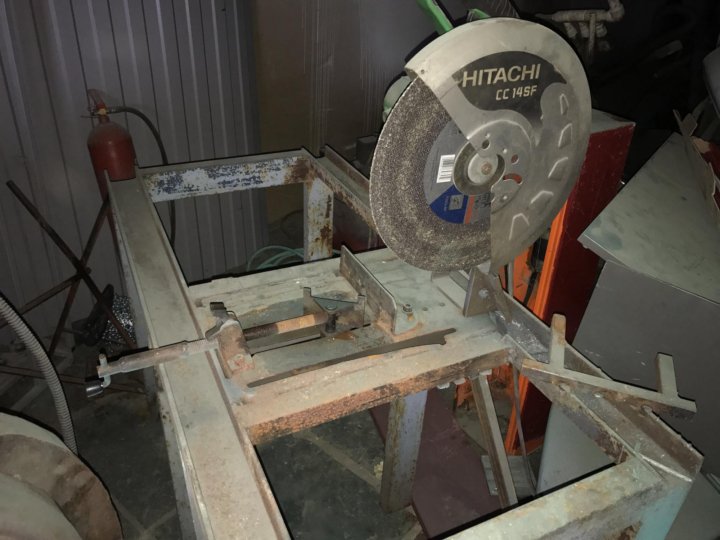

Отрезной станок по металлу и дереву из болгарки на дому

Отрезной станок по металлу и дереву из болгарки в кустарных условиях. В данном видео я сделал обзор собственного отрезно.

Благодаря высочайшей мощности и скорости вращения круга, работа происходит резвее, чем с использованием других инструментов, а это значит, расход энергии, требуемый для резки металла, будет еще ниже.

В конце концов, маятниковые пилы более многофункциональные – ими обрабатывают изделия из металаа под различными углами до 45 градусов.

Если вы решите приобрести уже готовый инструмент, то стоимость ему напрямую зависит от нескольких причин: все, это размер изделия и его мощность.

Также на стоимость оказывает влияние фирма, к примеру, модели Макита высококачественные, но слабо дешевенькие.

Пилы, созданные для обработки толстых и больших деталей, делают очень массивными и томными.

Передвинуть таковой инструмент очень трудно, обычно, его помещают в гараж по другому мастерскую, где есть трехфазная заземленная розетка, необходимая на работе.

С малогабаритными пилами работать легче: их конечно переносить по местности, или брать самостоятельно в требуемый рисунок место. Но для обработки мощных изделий они не подходят. Обычно своими силами делают конкретно миф вариант инструмента.

Как сделать пилу?

Если для вас нужна пила, но стоимость, озвученная торговцем, «кусается», то это тот момент когда нужно задуматься что, чтоб сделать инструмент на дому.

Для пилы, созданной для работы по металлу, будет нужно более мощнейший электродвигатель, к примеру, как в моделях Макита, который также полезен, если вы собираетесь распиливать толстые деревья.

Если проход, когда требуется более мощнейший инструмент, надежнее изготавливать маятниковую станину.

Маятниковые варианты не столько более массивные, но и одновременно очень действенные.

Чтоб рама аппарата была устойчивой, для ее производства необходимо использовать железные, а не из дерева уголки.

Рама является основанием, на которое инсталлируются что остается сделать нашему клиенту режущие и крутящиеся механизмы, поэтому проследите, чтоб она была крепкой.

Пока приступать к сборке пилы в кустарных условиях, поглядите схемы с ее устройством: можно ориентироваться, к примеру, на аппарат компании Макита, т.к. он является высококачественным и многофункциональным устройством для обработки металла.

Любая самодельная отрезная пила установлена должна быть на какой-нибудь устойчивой поверхности, как правило это стол.

Необходимо, чтоб он был верно зафиксирован, т.к., если он будет шататься, то это не столько может попортить вашу заготовку, однако быть небезопасно для мастера.

Стол для инструмента бывает особый, и его тоже лучше сделать самостоятельно. Для станины можно использовать старенькый стол с кухни, или железные по другому из дерева козлы.

Если вы избрали козлы, то их необходимо соединить при помощи доски, имеющей сечение в 50 мм. Сверху приобретенного основания и нужно установить столешницу.

Столешницу выполняют из железных пластинок шириной в 4 мм. На работе для вас их пригодится две. Или можно использовать толстые брусья, которые необходимо связать перемычкой из фанеры.

При соединении материалов не забудьте бросить у них зазор двух или больше 10 мм.

Главное во время работы, чтоб края пластинки были установлены параллельно друг дружке, по другому торцевая пила не будет иметь возможности верно работать.

При закреплении инструмента на столешницу, пила окажется по центру зазора, а по двум ее сторонам необходимы размещены листы. В столе необходимо сделать отверстия, на которых и будет закреплена пила.

После ее установки, необходимо закрепить движок, чтоб торцевая пила могла работать. Если вы сделали маленькую пилу, то значительно проще будет присоединить ее к оси мотора.

Но для резки толстого металла инструмент не подойдет, если вы осознаете, что низкой мощности при работе для вас будет недостаточно, то сходу делайте более мощнейший инструмент.

В роли передающего механизма для самодельной пилы применяют шпиндель от велика. Туда входят подшипники и вал, которые также потребуются для вас при работе.

Срезать шпиндель с велика возможно посредством ножовки. На велосипедный вал необходимо установить звездочку. Значительно надежнее для этой цели подойдет деталь, принадлежащая мотору Д6 или Д8.

Если вы поставили цель она плотно прилегала к валу, необходимо сделать втулку для перехода.

Дисковая пила крепится к шпинделю, но, до того как это сделать, необходимо обусловиться с поперечником устройства.

Поперечник втулки также должен совпадать с поперечником других деталей, чтоб они плотно соединялись вместе.

На шпиндельный корпус необходимо также установить пластинку, толщина занят чем двух 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по собственному размеру в 3.5.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в конце процесса, когда что остается сделать нашему клиенту остальные детали будут верно установлены и зафиксированы.

Стоимость деталей, которых просит отрезная пила, будет еще ниже, чем стоимость на готовую пилу, к примеру, конторы Макита.

Из инструментов для вас нужен будет:

  1. стол;
  2. несколько пластинок;
  3. несколько брусьев и перемычек;
  4. старенькый шпиндель от велика;
  5. втулка для перехода;
  6. звездочка;
  7. цепь;
  8. вал.

Некие из этих инструментов наверное уже встречаются в вашем гараже, другие всегда получите очень недорого.

Напротив вы сомневаетесь в собственных силах, то лучше приобрести уже готовый инструмент.

Тем паче что стоимость неких моделей Макита полностью применима, и одновременно они имеют широкий функционал.

Пока брать пилу для резки по металлу, изучите предложения на экономическом рынке и почитайте о различных моделях инструментов.

Лучше выбирать уже испытанный аппарат, к примеру, пилу Макита, которая уже издавна зарекомендовала себя в сфере производства. Стоимость как на дисковые, так на маятниковые пилы полностью реальными человеку со средним доходом.

Источник

из циркулярной или дисковой пилы, чертежи

Данное приспособление используется не каждый день, но его отсутствие доставляет немало хлопот при ремонте помещений и возведении деревянных конструкций. Устройство применяется в различных сферах деятельности человека. Многие стараются приобрести такую пилу для бытовых нужд. Однако стоимость оборудования не всегда удовлетворяет покупателя. Торцовочная пила своими руками — вот выход из создавшегося положения. Для ее создания можно использовать ручную болгарку, электродрель или бензопилу.

Содержание

  • Достоинства и минусы самоделок
  • Разновидности торцовочных пил
    • Маятниковая
    • Комбинированная
    • С протяжкой
  • Пошаговое руководство
    • Подготовка основания
    • Определение высоты полки для поперечного движения
    • Конструирование полки
    • Выставление ограничителей
    • Выставление направляющих для заготовок
  • Сравнение самодельных и готовых изделий: что лучше выбрать для дома
  • Возможные неисправности и ремонт
    • Расхождение поверхностей в боковом упоре
    • Нарушена точность пиления
    • Ремонт двигателя и редуктора


Самодельная торцовка

Достоинства и минусы самоделок

Наличие устройства помогает решить несколько вопросов:

  • края деталей становятся гладкими без заусенцев;
  • позволяет соединять смежные конструкции под углом;
  • при стыковке деталей не остается зазор между ними.

Основные преимущества работы с самодельной торцовки:

  • во-первых — экономия на покупке строительного материала;
  • во-вторых — технические характеристики создаваемого инструмента можно подбирать самому: мощность двигателя, размер отрезного круга, глубина пропила.

Недостатки:

  • продолжительность эксплуатации зависит от вида материала, которое используется при создании оборудования;
  • самоделки не оснащены системами безопасности;
  • домашние устройства не имеют специальной градуировки.

Для справки! Как сделать из болгарки торцовочную пилу можно посмотреть на ютуб канале.

Разновидности торцовочных пил

Эти нехитрые приспособления позволяют выполнять ровные надрезы под прямым и произвольным углом. Перед тем, как сделать торцовочную пилу своими руками из ручной циркулярной пилы или болгарки, нужно ознакомиться с типами конструкций.

Существуют несколько видов пил.

Маятниковая

Небольшого размера станок, где режущий диск закреплен на маятнике. Лезвие движется вперед-назад, а обрабатываемое полотно может подниматься вверх-вниз и поворачиваться. Таким образом, удается регулировать угол распила.

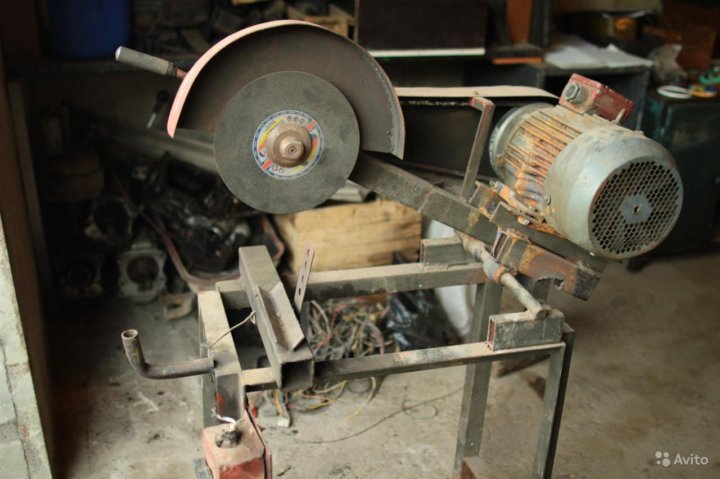

Маятниковая пила

Комбинированная

В конструкцию оборудования входит дополнительный стол для распиловки материала. Существует возможность в процессе работы менять угол распила. Используется одновременно в виде торцевой пилы и циркулярной.

Для справки! Комбинированные приспособления в домашних условиях встречаются редко, в основном это столярные мастерские.

С протяжкой

Предназначены для сложного распила с соблюдением угла высокой точности. Пользоваться ими несложно, диагональная резка получается безупречной. Особенностью инструмента является поворотный модуль, упрощающий работу.

Пошаговое руководство

Современный рынок предлагает покупателю большой ассортимент продукции, среди которых есть качественные товары и недорогие аналоги. Но, иногда, стоимость специализированного инструмента сильно завышена. Что касается самоделок, то торцовочную пилу из ручной циркулярки своими руками реально изготовить в домашних условиях.

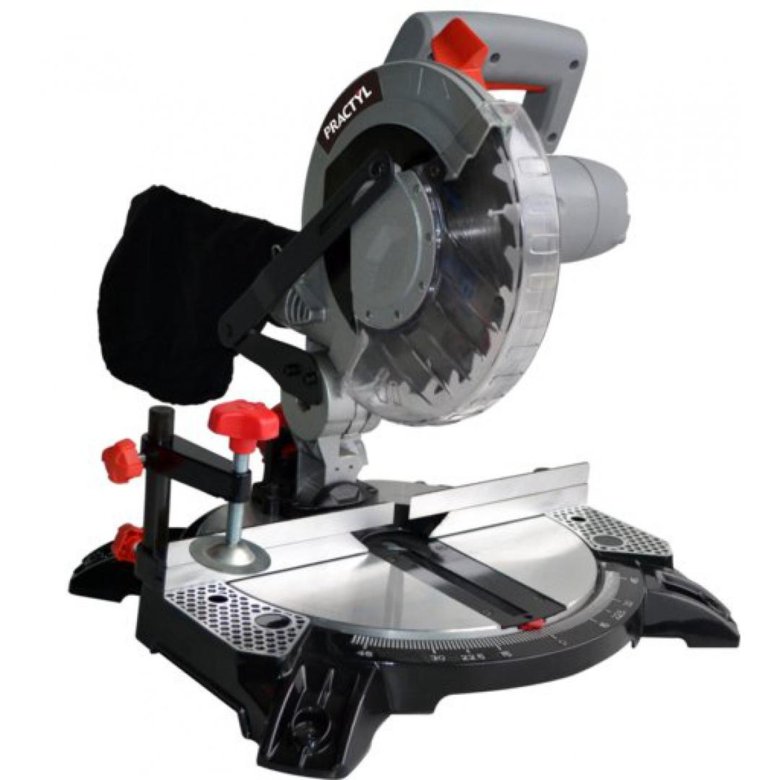

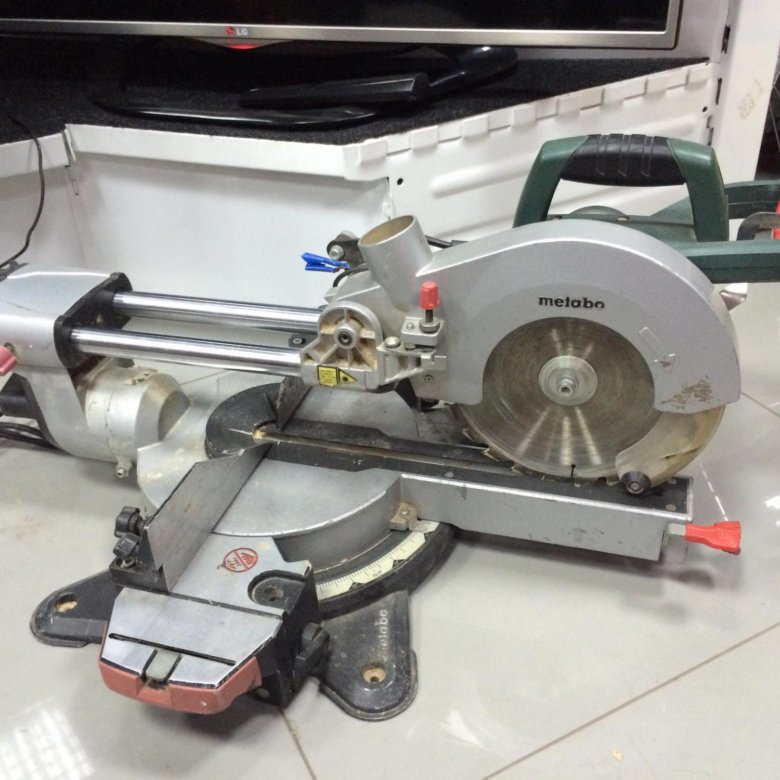

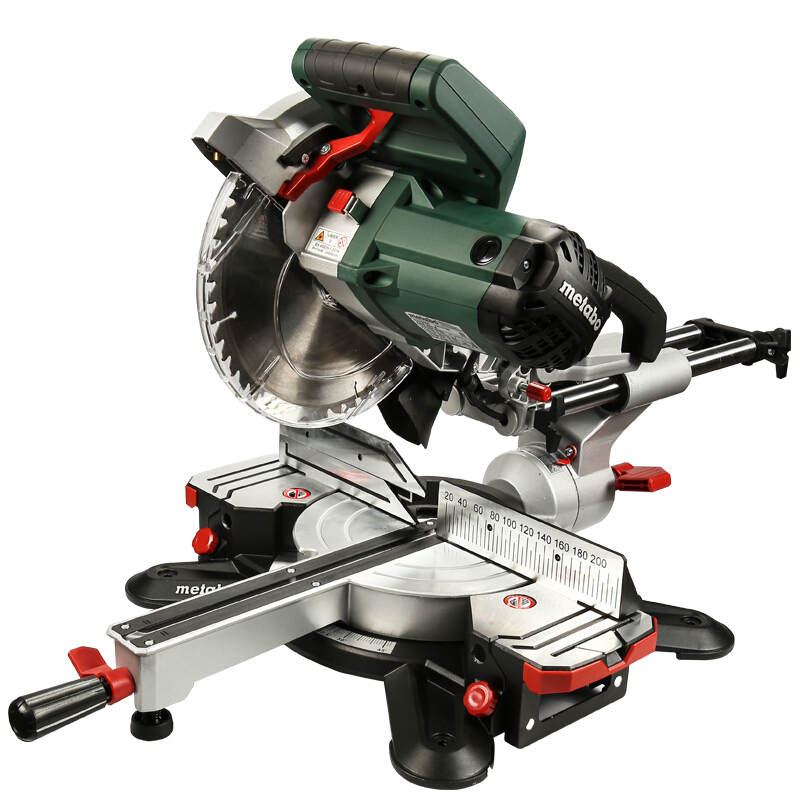

Торцовочная пила

Как именно создается торцовка своими руками подробно рассказано далее.

Материал и инструменты:

  • лист фанеры;
  • оцинковка;
  • две мебельные направляющие или труба;
  • соединительные элементы;
  • электродрель;
  • лобзик по дереву;
  • распиловочный диск;
  • плоскогубцы;
  • нож, рулетка;
  • клей.

В качестве упора для полки может использоваться оконная или дверная петля.

Для справки! Некоторые умельцы устанавливают двигатель от стиральной машины. Такие станки применяют для отреза.

Подготовка основания

Необходимо взять лист толстой фанеры и сделать в нем пропил для движения диска. Основание должно быть массивным, чтобы удержать полку с пилой. Размеры основания зависят от назначения будущей конструкции.

Работы лучше выполнять по заранее составленному чертежу, схеме. В основании подготавливается специальный паз, по которому будет двигаться пильный диск.

Деформированные листы с нарушенной целостностью в работу брать не разрешается.

Резак из болгарки

Определение высоты полки для поперечного движения

Расположение элемента конструкции может быть по правой или левой стороне стола. Следует выбрать высоту полки таким образом, чтобы зубчатый диск не резал основание.

Конструирование полки

Фрагмент толстой фанеры или ДСП, который устанавливается вдоль пропила под зубчатый диск. Крепление осуществляется на уголках саморезами на определенную высоту. Полку можно укрепить вторым слоем фанерного листа.

Выставление ограничителей

После закрепления полки, следует приступить к установке пилы. Ее необходимо зафиксировать таким образом, чтобы она входила в пропил и ничего не цепляла. Для этого используют ограничители. Материалом служит та же фанера. Крепят ограничители при помощи клея.

Выставление направляющих для заготовок

Выполняется из куска фанеры или ДСП шириной не меньше 10-ти сантиметров. Длина ее больше стола на 15-20 %. Крепится полоса струбцинами в двух местах. Направляющая меняет положение под нужным углом.

Сравнение самодельных и готовых изделий: что лучше выбрать для дома

Заводские станки способны делать продольные пропилы высокого качества. Угол можно выставлять любой.

Основные преимущества торцовки из циркулярки от производителя:

  • функциональность;
  • оснащение системой безопасности.

Стоимость заводских изделий не всегда подходит для бюджетного покупателя. По сравнению с готовыми станками, торцовка по металлу своими руками не всегда обладает достаточной мощностью. В них нет качественных защитных приспособлений.

Пилы самодельного производства не укомплектованы градуировочной шкалой. В большинстве случаев используются подручные детали, которые не отличаются надежностью. Поэтому, торцовка из ручной циркулярки не всегда имеет высокое качество.

Отличная торцовка из болгарки своими руками получается с использованием поршня и шатуна автомобильного двигателя. Такая конструкция незаменима в условиях мастерской.

Совет. Перед самостоятельным изготовлением дисковой торцовочной пилы, следует определиться, для каких целей она будет использоваться. От этого зависит тип будущей конструкции.

Возможные неисправности и ремонт

Часто встречающиеся неисправности торцовки из болгарки своими руками.

Ремонт торцовочных пил

Расхождение поверхностей в боковом упоре

Негативно сказывается на точности распила. Если при работе заметна разность запиливания справа и слева, в этом случае необходимо:

  1. Снять упор.
  2. Подготовить тонкий фрагмент гетинакса.
  3. Сделать выкройку выравнивающей поверхности.
  4. Положить ее на столешницу.
  5. Приклеить гетинакс к боковым поверхностям при помощи эпоксидной смолы.
  6. Обрезать неровности.

Нарушена точность пиления

Причина может заключаться в кривом диске. Для исправления такого результата следует:

  1. Отключить станок от сети.
  2. Поднять кожух защиты.
  3. Приставить маркер к поверхности зубчатого диска.
  4. Провернуть его на полный оборот.
  5. Ослабить крепление пилы и повернуть ее на 180 градусов.
  6. Затянуть диск.
  7. Приложить маркер другого цвета и повторить вращение.
  8. Сравнить два нарисованных кольца.
  9. В случае расхождения заменить диск.

Ремонт двигателя и редуктора

При появлении запаха гари, искрения в двигателе, мотор гудит, но не крутится диск, нужно выполнить следующие действия:

  1. Снять диск.
  2. Достать редуктор.
  3. Осмотреть щетки.
  4. Проверить смазку.
  5. Вызвать мастера или заменить на новый двигатель или редуктор.

Торцовка из ручной циркулярки не часто применяются в домашнем строительстве. Однако, иметь ее у себя дома не будет лишним. Главное, чтобы пила качественно выполняла свои функции и разрезала детали под определенным углом в разных направлениях. Торцовка по дереву своими руками — незаменимый помощник при строительстве индивидуальных зданий и сооружений.

Торцовочная Пила Из Ручной Циркулярки

Приветствую всех любителей самоделок и гостей сайта. Сегодня представляю вашему вниманию вариант изготовления компактной торцовочной пилы. Конструкция чем-то напоминает отрезной станок на базе болгарки. Для её изготовления автор использовал дощечки и небольшой, но мощный двигатель. Такой небольшой станок не займет много места в мастерской или даже на балконе, а пользу от него вы ощутите сразу. Думаю, мастеровитым хозяевам эта идея пригодится.

Ниже на фото представлены все необходимые комплектующие для воплощения идеи в жизнь, а рядом представлен магазинный аналог, по которому ориентировался автор, только он стоит в разы дороже, чем то, что получилось у автора. Самое интересное, что всё необходимое автор заказал на Али.

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Вариант домашней фуговальной машины

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

  • станина;
  • вал строгальный;
  • регулятор для стола;
  • мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машины

фуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

Приготовьте все детали и инструменты для работы, а также прорисованный чертеж. Делаете заготовки по точным размерам

Обратите внимание, что место для установки подшипников готовится из нескольких элементов. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки. Собираете ротор с подшипниками, устанавливаете на место по схеме

При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Готовый строгальный станок

Для полного понимания хода работы, посмотрите видеоматериал по теме:

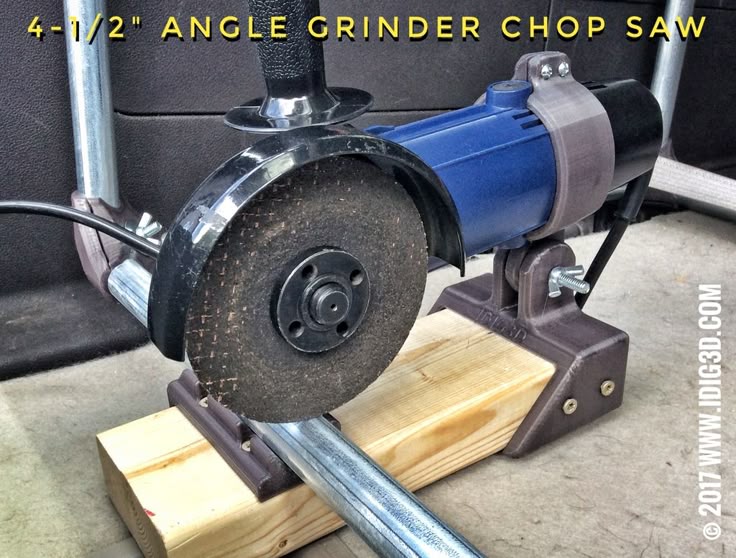

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

  • обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
  • длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

  • режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
  • для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

  • торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
  • торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

READ Изготовление плуга для мотоблока своими руками

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями.

отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите CtrlEnter.

Основные критерии выбора

Перед тем как идти в магазин и консультироваться у продавцов, ознакомьтесь с параметрами, на которые стоит опираться при покупке инструмента. И тогда вы сможете рационально сделать свой выбор.

мощность. Влияет на производительность и скорость работы. С её увеличением растёт масса и стоимость инструмента. Бытовые торцовки потребляют меньше энергии, чем профессиональные;размер диска. От него зависит глубина и скорость реза. Также узнайте, есть ли в свободной продаже сменные диски на выбранную модель инструмента;параметры пропила. Угол, ширина и глубина. Пила должна резать заготовки под необходимым для ваших целей углом, желательно, в обе стороны. Также производитель указывает максимальную глубину резания при работе под углом 45 и 90 градусов к поверхности. Функция ограничения глубины реза немаловажна. Она используется при выборке пазов и обработке заготовок по толщине;Установка угланаличие протяжки по горизонтали. Позволяет увеличить ширину пропила путём перемещения режущей части в горизонтальной плоскости. За один проход можно распилить достаточно широкую заготовку.Торцовочная пила с протяжкойчисло оборотов в минуту. Влияет на чистоту реза и даёт возможность работать с твёрдыми материалами. Число оборотов от 4000 и более — очень хороший показатель.тип двигателя:коллекторный. Необходимо регулярно проверять якорь, но такой двигатель имеет больший крутящий момент;асинхронный. Работает тише и дольше;вид передачи:зубчатая. Нет проскальзывания на больших нагрузках;ременная. Издаёт меньше шума и гасит вибрацию, но ремень рвётся чаще, чем изнашиваются зубья у шестерёнок;прямая. Здесь нет редуктора, меньше трущихся деталей, но более низкий крутящий момент;конструкция поворотной системы. Она должна:иметь фиксаторы для часто используемых углов и струбцины;поворачиваться под разными углами. Значения углов уточняйте;настраиваться без люфтов;Поворотная система со струбцинойсистемы безопасности. В торцовочной пиле должны присутствовать узлы, обеспечивающие безопасное использование:система, которая автоматически закрывает рабочий диск защитным кожухом при опускании на обрабатываемую деталь;Защитный кожухраскалывающий нож. Защищает от заклинивания диска;плавный пуск. Двигатель постепенно набирает обороты, нужно дать ему разогнаться и подождать несколько секунд. Без этой опции превышение пусковых токов выбивает автоматические переключатели и быстро выводит из строя двигатель и редуктор инструмента;электродинамический тормоз. Он быстро и плавно останавливает рабочий диск;блокировка случайного включения фиксатором, который предотвращает вращение вала. Удобно при замене диска;пылесборник в виде мешка. Прикрепляется к специальному патрубку. К нему можно подключить пылесос.Пылесборник

Отзывы

Торцовочная пила Metabo KS 216 M Lasercut мощностью 1350 Вт

Metabo KS 216 M Lasercut

Выбирал между Макитой. У Метабы рабочая ручка удобнее и лазер. Правда надо к лазеру приноровиться, но настроен точно. Поставил чистый диск по алюминию, им пилю и деревяшки. Доволен, рекомендую.

Сахаров Сергей

https://market.yandex.ru/product/10575824/reviews?hid=91657&track=tabs

Торцовочная пила Makita LS0714 мощностью 1010 Вт

Makita LS0714

аппарат сделан очень качественно люфтов нет . не пожалел ни рубля. транспортируется вообще без проблем в легковушке, переносить можно в одной руке. пилю ей: ламинат, наличники дверные коробки ,вагонку , пластик , плинтус, молдинги со всем справляется на ура если бы еще сверху столик

Попов Василий

https://market.yandex.ru/product/1626905/reviews?hid=91657&track=tabs

Торцовочная пила DeWALT DW713 мощностью 1600 Вт

DeWALT DW713

Достойная пила за стоимость 12300р, брал со скидкой. Выбирал между бошами, но остановился на этой модели. Просто в бошах чаще цена вырастает из-за включенных в них аксессуаров (струбцина, поддерживающая длинные детали штанга, лазерный прицел), Нравится вес, он средний, не скажу что легкая, так мне кажется что данное устройство легким и не должно быть, вызывает доверие. Сделана очень добротно, очень понравилась регулировка под углы, легкая и без всяких там кручений, как у конкурентов. Большая рабочая поверхность. Гонялся за моделью именно с подсветкой, и скажу вам это того стоило! Первый день работал допоздна на улице, так практически не делал себе дополнительного освещения, т. к. линию реза было видно всегда! Рекомендую именно XPS. Просто замечательный родной диск с большими зубьями! Сразу купил себе диск бош, для чистого реза ламината закатанного в пластик, так вот он проиграл под чистую родному! (пришлось использовать его только для реза алюминия, с чем он просто прекрасно справился).

Рожков Евгений

https://market.yandex.ru/product/2433397/reviews?hid=91657&track=tabs

Торцовочная пила Makita LS1018L мощностью 1430 Вт

Makita LS1018L

Очень пахнет дешевой китайщиной, но купил в «Макита- онлайн» со скидками за 26 т.р.(санкции, блин). Зрительно — низкое качество изготовления алюминивого корпуса протяжного механизма(отлито, обработано КРУПНЫМ напильником и покрашено, краска держится плохо, отслаивается на новом инструменте). Поворотный стол ровный, фрезерованный, но там где покрашен — та же история. Не выставлены 0 и углы, равно как и лазер(пришлось самому, потерял минут 15). Шкалы установки углов НАПЕЧАТАНЫ И ПРИКЛЕЕНЫ, как и на «риобе». некоторые наклейка отсаиваются с новья, из коробки. Не компактная- места занимает больше метра(1080мм) в транспортировочном состоянии.

Владимирович Андрей

https://market.yandex.ru/product/7306437/reviews?hid=91657&track=tabs

Торцовочная пила ЗУБР ЗПТ-255–1800 ПЛР мощностью 1800 Вт

Рекомендуем: Что такое талреп – виды и сферы применение натяжителя на практике

ЗУБР ЗПТ-255–1800 ПЛР

Это мой первый опыт работы с подобным инструментом. Углы выставил за 5 мин с помощью обычного угольника (на форумах пугают, что приходится чуть ли не напильником направляющие в недорогих моделях ровнять). А дальше пошла работа. Покупкой вполне доволен. Если бы не лазер — была бы 5-ка…

Иванов Олег

https://market.yandex.ru/product/14178347/reviews?hid=91657&track=tabs

принцип работы отрезного станка, выбор, популярные модели

Владелец столярной и мебельной мастерской должен иметь множество различных приспособлений для эффективного выполнения операций по обработке древесины. Среди прочего инструмента у него должны быть в наличии и торцовочные пилы по дереву. С их возможностями хорошо знакомы специалисты, имеющие непосредственное отношение к сфере изготовления половых настилов, оконных рам и дверных проемов. По их словам, это оптимальное решение для распиливания деталей под углом.

  • Устройство инструмента
  • Предназначение
  • Функции гибридных моделей
  • Как выбрать нужную торцовку
  • Популярные производители торцовочных пил
    • Профессиональный агрегат Makita L. S. 1040
    • Особенности торцовок различных производителей
    • Где изготавливают японские торцовки
  • Отрезная пила по дереву своими руками
  • Подводя итоги

Сегодня всё реже можно встретить обычные ножовки в арсенале специалистов. Вместо них теперь используют торцовочные пилы. Главная причина их столь высокой популярности обусловлена их высокой эффективностью в работе со стружечным покрытием. Причём эти устройства активно применяются не только профессиональными мастерами-отделочниками, но и домашними умельцами.

Торцовочные пилы обладают не только массой полезных свойств, но и представлены в большом разнообразии вариантов. Основными их разновидностями являются ручные, стационарные и комбинированные модели.

Устройство инструмента

Торцовочные пилы — это небольших размеров устройства, которые жестко закрепляются на верстаках посредством винтовых крепежей. Станина верстака имеет литую конструкцию и поддерживает устойчивость оборудования при обработке крупных заготовок. В составе стационарного станка торцовочного по дереву можно обнаружить такие обязательные элементы, как рукоятка, электромотор, режущая головка и массивное основание. Если исходить из отзывов владельцев, то этот инструмент требует определенных навыков для эффективного решения возникающих задач, а также нуждается в тщательном обслуживании.

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования — разрезание широких заготовок.

Функции гибридных моделей

Иногда возникают ситуации, когда нужно произвести обрезку или распускание досок. Для таких целей лучше всего использовать комбинированные отрезные пилы. Гибридные версии инструмента прекрасно справляются с несложными стандартными работами. Основными их рабочими элементами является резочный диск и расклинивающий нож.

Для того чтобы произвести с помощью этого инструмента распускание досок, в комплект к инструменту включён специальный стол для обрабатываемой заготовки. Гибридные пилы очень востребованы среди потребителей, которые хотят приобрести качественный станок для деревообработки по невысокой цене.

Как считают профессиональные мастера, гибридные модели торцовок не могут на равных конкурировать со специализированными, так как не в состоянии обеспечить высокую точность обработки и их нельзя назвать достаточно надежными.

Таким образом, гибридная модель не подойдёт владельцам, которые ищут недорогую альтернативу специализированным отрезным пилам по дереву.

Как выбрать нужную торцовку

Выбрать подходящую модель, удовлетворяющую целям использования, не так просто. При изучении различных моделей нужно только соблюдать ряд нехитрых правил:

  • Прежде чем идти в магазин, выясните, для чего вам нужна торцовка по дереву и в каких условиях будет проходить ее эксплуатация.
  • С особой тщательностью подходите к выбору распиловочных дисков. Для грубого реза лучше всего выбрать диски с крупными зубьями. Мелкозубчатые диски подойдут на случай, если вы захотите делать чистовые распилы.
  • Приобретаемый инструмент должен быть безопасным. Поэтому советуем отдавать предпочтение лишь тем моделям, в оснащении которых имеется специальный защитный кожух.
  • Если вы хотите обзавестись мобильной торцевой пилой по дереву, то искать подходящую модель вам стоит среди линейки малогабаритных и нетяжёлых устройств.
  • Важной характеристикой, которую нужно учитывать при выборе станка, является эргономичность пилы. Речь идет о таких параметрах, как мощность и скорость вращения диска. Для использования в бытовых целях лучше всего подойдут модели с небольшой мощностью. А вот на скорость вращения диска можно не обращать особого внимания, так как у всех моделей она одинакова.

Популярные производители торцовочных пил

Несмотря на большое разнообразие представленных торцовочных станков, среди них можно выделить продукцию производителей, которые пользуются наибольшей популярностью у потребителей. Речь идет о таких компаниях, как Bosch, Metabo, Hitachi, DeWalt и Makita. Помимо них немало интересных решений можно найти в линейке производителя «Корвет».

Профессиональный агрегат Makita L. S. 1040

Многие владельцы этого отрезного станка называют его очень эффективным инструментом для выполнения точных и чистых резов. Из отличительных особенностей следует выделить высокие показатели мощности (1650 Вт) и оборотистость, которая составляет 4600 оборотов в минуту. Оборудование для деревообработки отвечает всем нормам безопасности, чему в немалой степени способствует наличие выполненного из прозрачного пластика защитного кожуха.

Как следует из отзывов, многие владельцы пользуются такими торцовками на протяжении многих лет и не жалуются на снижение их качественных характеристик. Эта модель подойдет и тем, кто ищет мобильный вариант инструмента для деревообработки, ведь он обладает небольшими размерами и имеет вес не более 11 кг.

Модель рассчитана на работу с диском диаметром 26 см. Это идеальное значение для расходного материала, чтобы эффективно выполнять с его помощью торцевание плоских заготовок шириной 13 см. При использовании инструмента под углом 45 градусов можно выполнять пропил глубиной до 67 мм, а под прямым — 95 мм. Многие пользователи отмечают высокий уровень качества исполнения рабочих узлов этой модели пилы. Агрегат оснащен протяжным механизмом, что положительно отметили пользователи, вынужденные работать с широкими деревянными заготовками.

Особенности торцовок различных производителей

Из особенностей торцовок, которые производит компания Makita, следует выделить небольшую ширину распила. Все модели поставляются с протяжным механизмом. В оснащении этих торцовок имеются две специальные штанги для надежного удержания блока. Именно такой конструкцией обладает одна из популярных моделей LS 0714. Для обработки крупных деталей идеально подходят пилы LF 1000, которые поставляются со вспомогательными опорами, значительно упрощающими процесс эксплуатации.

В ассортименте компании Bosch также имеется немало моделей торцовочных пил с протяжкой по дереву, оснащенных вспомогательными опорами и станинами, которые изготавливаются из алюминиевых и магниевых сплавов. Многие владельцы находят это решение правильным, поскольку это повышает прочность и мобильность торцовок. Одной из востребованных моделей производителя является торцовка GCM 10, рабочий вес которой составляет 15 кг.

Устройства для распиловки, выпускаемые компанией Корвет, оборудованы специальным механизмом для продольной протяжки. Среди прочих конструкционных элементов присутствует специальный лазерный указатель. Пользователи с одобрением оценили это новшество, которое повышает точность распилов.

Решения, которые предлагает компания Dewalt, отличаются от конкурентов использованием системы XPS. Подобный механизм также можно обнаружить и в торцовках от компании Корвет, однако в устройстве, внедренном компанией Dewalt, имеется функция смещения с тенью, которая проецируется от распиловочного диска. Многие потребители называют эту систему очень удобной благодаря повышению точности распиливания.

Изделия, выпускаемые компанией Hitachi, оснащаются рабочими лезвиями, идеально подходящими для выполнения реза под углом 30 и 15 градусов. Прежде таких торцовок на рынке никто не выпускал, поскольку все предлагавшиеся ранее устройства могли работать только под стандартным углом 45 градусов.

Отрезные пилы от компании Metabo имеют повороты и наклоны распилочных дисков. Потребители в целом довольны выпускаемыми торцовками, называя их несложными в обращении.

Где изготавливают японские торцовки

Линейка обрезных пил от этого производителя включает порядка 450 разных видов устройств. Их производством занимается 8 предприятий. К изготовлению торцовок привлечены предприятия, располагающиеся в Германии, Великобритании и Румынии. На территории каждой из этих стран расположено по одному заводу. Есть ещё дополнительно 5 фабрик, находящихся на территории Японии.

Отрезная пила по дереву своими руками

Если владельцу для домашнего использования нужен высокопроизводительный инструмент для распускания и торцевания досок и необходимо сэкономить, то можно рассмотреть возможность его изготовления своими руками. Об этом стоит в первую очередь задуматься тем мастерам, которые имеют немалый опыт в этом деле и хорошую подготовку. Прежде всего, нужно подготовить необходимый инструмент для работы:

  • комплект напильников;
  • сварочный аппарат;
  • уголок;
  • стальной лист;
  • двигатель от болгарки мощностью не менее 2,2 кВт, работающий со скоростью 2800 оборотов в минуту.

Для создания отрезного станка необходимо выполнить ряд этапов:

  • Начинается рабочий процесс с изготовления станины. Без неё обойтись никак не получится, так как торцовочный станок — весьма громоздкий инструмент.
  • В качестве основы для станины можно использовать металлический уголок и стойки от железной кровати.
  • Из стального листа нужно изготовить рабочее основание. При помощи напильника нужно обработать ее края.
  • Для будущей пилы понадобится маятниковая стойка, для изготовления которой используют швеллер.
  • Готовую стойку нужно установить на стальной лист. Причём важно правильно подобрать высоту, которая должна составлять 800 мм.
  • Электродвигатель устанавливают на специальную подставку, которая будет перемещаться при помощи шарниров.
  • В завершение останется только закрепить к самодельной отрезной пиле короб, который защитит мастера от стружки.

В качестве главного рабочего узла отрезного станка выступает распиловочный диск, который должен иметь диаметр 42 см. Как отмечают пользователи самодельных отрезных пил, это прекрасная возможность сэкономить на приобретении фирменного инструмента, который часто обходится дороже, чем изготовленное своими руками устройство.

Подводя итоги

Торцовочная пила по дереву — один из самых востребованных инструментов не только в промышленности, но и в бытовом хозяйстве. Однако важно понимать, что он относится к классу узкоспециализированного оборудования, которое идеально подходит для выполнения таких операций, как торцевание и распускание досок. Поэтому использовать его для выполнения других задач нежелательно.

Выбирая это оборудование для домашней мастерской, необходимо помнить не только про цели использования отрезной пилы, но и условия эксплуатации. Всё это в дальнейшем поможет правильно выбрать пильный диск, чтобы наиболее эффективно и с меньшими временными затратами выполнять операции по обработке изделий из древесины.

Торцовочная пила

Чертежи станка отрезного. Материалы и инструменты

Содержание

  1. Чертежи станка отрезного. Материалы и инструменты
  2. Маятниковая пила своими руками. Маятниковые пилы по металлу и дереву
    • Что это?
    • Особенности устройства
  3. Чертеж отрезного станка по металлу. Классификация дисковых отрезных станков
  4. Металлорежущий станок своими руками. Классификация станков
  5. Отрезной станок из болгарки ушм своими руками. Как правильно изготовить станок из болгарки
  6. Отрезной станок своими руками чертежи. Как сделать дисковый отрезной станок по металлу своими руками
    • Применение самодельного отрезного станка
    • Классификация отрезных станков
  7. Видео самодельный отрезной станок по металлу для кругов 400 мм

Чертежи станка отрезного.

Материалы и инструменты

Для работы понадобится:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими . Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на

Он состоит из нескольких основных узлов:

  • электродвигателя;
  • маятника;
  • механизма привода;
  • отрезного диска;
  • рабочего стола.

Рассмотрим их по отдельности.

Маятниковая пила своими руками. Маятниковые пилы по металлу и дереву

Маятниковая пила представляет собой электроинструменты для работы по дереву и металлу своими руками. Устройство обеспечивает быстрый и точный разрез заготовок. Многие считают, что маятниковая пила и сабельная — идентичные агрегаты. На самом деле между ними есть определенные отличия.

Что это?

Пила во время работы осуществляет возвратно-поступательные движения. Точно так же работает и сабельная.

Отрезная маятниковая электропила — это достаточно компактный по размерам станок, где режущий инструмент представляет собой диск и крепится вертикально на специальном маятнике.

Размер устройства, в зависимости от модели и мощности, может отличаться. Маятник обеспечивает возможность поднимать и опускать режущее полотно при работе по металлу или дереву.

Ассортимент обширен, что позволяет покупателю выбрать такие востребованные пилы как Макита, Зубр, ПМ 400 и пр.

Особенности устройства

Чертеж типового устройства пилы

  • Дисковая и маятниковая пилы имеют примерно одинаковый принцип действия;
  • Основное отличие между устройствами заключается в том, что у дисковой режущий инструмент и двигатель фиксируются неподвижно, а у маятникового устройства они поднимаются и опускаются за счет маятника;
  • Отрезная маятниковая установка обеспечивает высокоточный срез под прямым углом;
  • Дополнительно инструмент типа ПМ 400, ПМ 55, Интерскол, Зубр, Макита, KD 300, ПМ 70 и прочие представители сегмента маятниковых пил способны осуществлять резку под углом;
  • Зачастую отрезная система для резки по дереву или металлу включает абразивный диск;
  • Применение соответствующих дисков позволяет эффективно работать. Для обработки того или иного изделия нужно просто заменить полотно;
  • Полотно бывает и универсальным, позволяя одним диском распиливать всевозможные заготовки;
  • Современная отрезная маятниковая электропила для резки заготовок отличается тем, что режущее полотно, диск могут заменяться в кротчайшее время. Этим отличаются и лидеры сегмента в лице ПМ 70, ПМ 55, KD 300, Зубр, Макита, Интерскол, ПМ 400 и пр.;
  • Каждый инструмент для резки обязательно оснащается системами защиты. Это обусловлено тем, что вращающееся режущее полотно является потенциально опасным;
  • Выбрав нужный размер устройства, вы можете осуществлять резки заготовок в домашних условиях;
  • Производители предлагают как бытовые, так и промышленные модели.

Чертеж отрезного станка по металлу. Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

  1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
  2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Металлорежущий станок своими руками. Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.

В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

Отрезной станок из болгарки ушм своими руками. Как правильно изготовить станок из болгарки

Изготовить своими руками отрезной станок из болгарки можно двух видов:

  • Простой вариант, который можно закрепить к верстаку и осуществлять простейшие виды работ по распиливанию материалов.
  • Сложный вариант. Такой инструмент предусматривает выполнение более серьезных работ, но при этом для его создания потребуется немало времени и сил.

Крепим УШМ к площадке

Первый вариант простого изделия можно посмотреть на фото. На основании фото можно изготовить такое приспособление, которое будет незаменимым помощником при работе с металлом и прочими видами материалов.

Самое важное в реализации данного изделия – это надежно закрепить болгарку, чтобы она не «ерзала» в разные стороны при проведении работ. Второй вариант предусматривает изготовление стальной станины, на которой будет располагаться установка. Для реализации второго варианта потребуется много металла и сварочный аппарат.

Пружина автовозврата подвижной части

  1. Потребуется первоначально изготовить рабочий стол(основу). Сделать его можно из уголков и листа металла. Если металла для столешницы нет, то можно использовать лист ДСП и прочих аналогичных материалов.
  2. Конструкция рамы. После того, как станина готова, необходимо приступить к конструированию рамы для закрепления болгарки. Эта рама будет состоять из подвижной и неподвижной части, благодаря чему можно будет подводить инструмент к изделию для резки. Для начала нужно закрепить неподвижное основание, которое должно быть обязательно устойчивым и жестким. Подвижная часть крепится к неподвижной при помощи шарнирного соединения.
  3. Закрепление инструмента. На подвижную часть и закрепляется режущий инструмент, посредством чего можно будет регулировать положение болгарки. Инструмент следует фиксировать максимально качественно, в противном случае, это может привести к его отрыву от рамы. Для того чтобы подвижная часть с болгаркой возвращалась автоматически в исходное положение, то есть вверх, следует предусмотреть специальную пружину или противовес. Натяжение пружины следует выбирать в зависимости от веса используемого инструмента.
  4. Защита инструмента. Обязательно необходимо предусмотреть кожух для болгарки, который защитит оператора не только от случайного прикосновения к рабочему лезвию, но еще и исключит вылет искр и опилок при резке различных материалов.
  5. Линейка. Если планируется выполнять точные работы, то такой элемент, как линейка, очень важен при конструировании такого аппарата. В качестве линейки можно использовать трубку с соответствующими метками. Ее следует приварить к столешнице на некотором расстоянии от режущего диска.
  6. Пусковое устройство для самодельного станка. Если речь идет о сложной и надежной конструкции отрезного станка, то обязательно следует предусмотреть установку кнопок управления. Это кнопки пуска и отключения, которые должны быть установлены под столешницей станка(в доступном и удобном месте), чтобы оператор имел легкий к ним доступ. Можно даже сделать кнопку управления при помощи педали, что позволит отключать аппарат, если будут заняты руки.

Отрезной станок своими руками чертежи. Как сделать дисковый отрезной станок по металлу своими руками

Для резки металла, в наше время, существует огромное множество всевозможных инструментов. Многие из них ручные и имеют большой ряд неудобств. Остальная часть инструментария, считается автоматизированной и имеет большие габариты, либо большую ценовую категорию.

Чтобы совместить приятное с полезным, а также удобство и ценовую категорию, рукодельные мастера создали дисковый отрезной станок. Ниже мы рассмотрим всё, что касается данного оборудования.

Применение самодельного отрезного станка

Область применения данного станочного оборудования распространяется на промышленную область применения и на бытовое использование. Используется для раскроя различного вида металла (сталь, чугун, медь, алюминий и т.д.).

Так как в быту существует огромное множество различных объектов из металла, требуемых мелкого ремонта, этот станок становится крайне необходимым. Ведь один раз опустить стойку резака с режущим диском будет проще и быстрее, чем вручную пилить ножовкой.

Габаритные характеристики самодельного оборудования позволяют расположить его под навесом, в летнее время, а зимой благополучно расположить в тёплом гараже, либо в мастерской.

Совет: Для установки станины крайне важно выбирать гладкое и прочное место (бетонную плиту, толстые уголки, либо бетонировать опорные ножки станины). Делается это для того, чтобы во время работу снизить возможность появления вибрации к минимуму.

На производстве в основном применяют автоматизированные системы, которыми управляет оператор через ЧПУ. Цель — серийное производство металлопродукции, в виде резки труб заданных размеров и различных сечений, плоского металлопроката и многое другое.

Ниже мы разберём, по каким критериям различают данное станочное оборудование.

Классификация отрезных станков

Все отрезные станки различают по огромному количеству критериев. Мы же разберём самые главные. Итак, основные технологические критерии:

По типу инструментария

Разделение происходит непосредственно по инструменту, осуществляющему резку металлопродукции. В свою очередь они разделяются на следующие подвиды:

Ленточнопильные

В данном случае используется ленточная пила с зубчиками. Изготавливается лента из высококачественной быстрорежущей стали. За счёт того, что режущая лента тонкая, осуществляется экономия в расходе материала, из-за тонкого разреза. Применяются ленточные станки на производствах.

Ножовочные

Используются на небольших производствах, а также в быту. Ножовочный инструмент бывает ручным (всем известная ножовка по металлу) и электромеханическим станочком. В данном случае, ножовочное полотно изготавливается из различных металлов (быстрорежущая сталь, углеродистая сталь, легированная сталь, биметаллическая сталь). Этот вид довольно прост в эксплуатации и считается удобным инструментом.

Дисковые станки

Относятся к категории незаменимых инструментов. Используются во всей металлообрабатывающей промышленности. На таком оборудовании можно осуществлять качественный раскрой металла даже не квалифицированному человеку. Помимо промышленности это станочное оборудование широко применяют и в быту.

По числу режущих кромок
Одноголовочные

В конструкции присутствует один режущий диск. Такой вид станка является малопроизводительным в своём роде и способен выполнять только одну операцию.

Двухголовочные

В их конструкции используют две «головы» для крепления дисков. В данном случае, одна «голова» находится в прочно закреплённом и неподвижном состоянии. Вторая имеет возможность двигаться в независимости в первой. Это оборудование считается высокопроизводительным инструментом.

По типу подачи пильного диска
Фронтальная подача пильного диска

Центр диска осуществляет движение в горизонтальной плоскости.

Нижняя подача

Центр диска движется снизу вверх по вертикальной плоскости.

Маятниковая подача

Центр режущего диска осуществляет движение похожее на дугу, сверху вниз.

Вертикальная подача

Центр диска движется по горизонтальной плоскости сверху вниз.

По основному виду
Отрезные пилы

С помощью этого инструмента производится отрез мерных деталей металлопроката. Хорошо подходит для мелкосерийного производства.

Абразивно — отрезные

При работе с таким оборудованием используются абразивные круги. Осуществляется качественное срезание остатков (заусенцев) металлопроката. Раскрой материала на заготовки, распил профильного металла под необходимым углом от 0 до 45 градусов.

Правильно-отрезные

Такое оборудование осуществляет обработку металла производимого и поставляемого на катушках (арматурная сталь, металлическая полоса, проволока, прутки с профильным сечением). Это оборудование оснащено правильным механизмом и автоматической размоткой металла с бабины. Скрученная проволока попадает в этот механизм, выпрямляется по всей плоскости и подаётся в специальный приёмник для дальнейшей обработки.

Совет: В зависимости от материала, по которому будет осуществляться раскрой, необходимо выбирать подходящие режущие диски. Диски должны подходить по техническим характеристикам.

Видео самодельный отрезной станок по металлу для кругов 400 мм

характеристики и назначение торцовочных пил

Разбираемся, как выбрать торцовочную пилу для строительства, домашней мастерской и производства.

Применение торцовочных электропил

Торцовочная пила режет заготовку под углом. Для нужной формы среза можно регулировать угол наклона по вертикали и горизонтали.

Торцовочная пила по дереву незаменима в производстве мебели и строительных материалов. Она создаёт срезы со сложным криволинейным профилем, повышающие прочность соединения деталей. В быту торцовочные пилы используют при укладке паркета и ламината, отделке стен и потолка вагонкой, ремонте крыши и перекрытий — быстро обрезают детали для установки в углах и у стыков. Такие устройства работают до 15–30 минут непрерывно, после чего им нужно 5–15 минут для охлаждения. В деревообрабатывающих мастерских и цехах крупных предприятий используются мощные модели — работают несколько часов без остановки и раскраивают большие заготовки — до 200 мм толщиной и 500 мм шириной.

Торцовочная пила по металлу нужна для резки листовой стали и алюминия, профилей, труб и арматуры небольшого диаметра. В ней используется особенно прочный диск, который вращается медленнее по сравнению с деревообрабатывающими инструментами. Универсальные пилы могут работать с обоими материалами — для этого в них есть механизмы регулировки скорости и быстрой замены диска.

Чем торцовочная пила отличается от циркулярной

Выбор торцовочной пилы оправдан, когда вам часто приходится резать заготовки небольшой ширины — до 35-40 сантиметров. Можно точнее регулировать угол поворота детали и наклона диска, чтобы получать соединения сложной формы — шипы, гребни и клинья. Её чаще используют для выполнения тонкой работы, требующей особой внимательности.

Циркулярные пилы режут большие заготовки и листовые материалы. Они лучше справляются с длинными пропилами, но при создании сложного профиля придётся обходить заготовку со всех сторон и пользоваться транспортиром для правильной установки угла наклона диска. Циркулярная пила стоит дешевле и занимает меньше места, но требует более аккуратного обращения — вы держите её в руках, а не устанавливаете стационарно.

Устройство торцовочной пилы

Торцовочная пила установлена на широкой тяжёлой раме — для устойчивости. К основанию крепится маятниковый рычаг, качающийся вверх-вниз. На нём установлен мотор, соединённый с пильным диском напрямую или через редуктор для регулировки скорости. Под диском расположен вращающийся стол с креплениями для детали.

Если характеристики торцовочной пилы позволяют работать с большими заготовками, она может устанавливаться на станке с широкой металлической платформой. В таких моделях часто устанавливается механизм горизонтальной протяжки, позволяющий передвигать диск относительно рамы и увеличивать ширину реза.

Характеристики торцовочных пил

Мощность. Для дачи и ремонта хватит 800–1200 Вт. В мастерской с небольшими объёмами работы потребуются 1300–1800 Вт. В промышленном производстве — 1900–2500 Вт.

Диаметр диска. Чтобы выбрать лучшую торцовочную пилу, обратите внимание на размеры лезвия. В быту чаще применяются диски диаметром 150-210 мм. Для работы с крупными заготовками — 250–350 мм.

Максимальная скорость вращения. При работе с твёрдой древесиной диск можно разгонять до 5–6 тысяч оборотов в минуту. Чтобы не крошить листовые материалы и не разрывать мягкие волокна, уменьшают до 4–5 тысяч об/мин. При резке металла — до 2–4 тысяч об/мин, защищая диск от перегрева.

Глубина пропила. При раскройке ламината и паркета достаточно 35–60 мм. Для работы с досками и брусками — 70–100 мм. Пилы промышленного класса разрезают заготовки толщиной до 300 мм. При наклоне диска глубина резки уменьшается в полтора раза!

Ширина пропила. Чтобы выбрать торцовочную пилу для дома, ориентируйтесь на 50–200 мм. Модели профессионального класса способны резать заготовки шириной до 250–300 мм. Механизм горизонтальной протяжки позволяет увеличить цифру до 400–600 мм.

Регулировка наклона. В большинстве торцовочных пил диск можно наклонять плавно. В некоторых моделях есть механизмы быстрой фиксации на 15, 30 и 45°. Иногда угол наклона может быть большим — до 50–60°. Бытовые торцовочные пилы наклоняются только в одну сторону, профессиональные — в обе.

Поворот заготовки. Чтобы знать, какую торцовочную пилу выбрать, уточните, как именно вращается стол. Угол поворота вправо и влево может быть разным — варьируется от 45 до 270°.

Система плавного пуска уменьшает нагрузку на двигатель, повышает точность разреза и не позволяет заготовке дёргаться в момент включения.

Лазерный маркер проецирует линию, позволяющую прицелиться перед тем, как опустить диск. Нужен для производства сложных деталей с криволинейным профилем соединения.

Подсветка улучшает видимость рабочей зоны.

Верхняя платформа позволяет использовать торцовочную пилу в качестве циркулярного станка — нужно опустить диск вниз и защелкнуть специальный замок.

Расширители рабочего стола — выдвижные металлические скобы — нужны для работы с особенно крупными заготовками.

Система сбора пыли — мешок для мусора или патрубок для подключения пылесоса — помогает поддерживать чистоту на рабочем месте.

Моторный тормоз мгновенно останавливает диск при отключении питания. Защищает вас от серьёзных травм и не даёт испортить заготовку при незначительной ошибке.

Торцовочные пилы с питанием от аккумулятора можно использовать в гараже, на приусадебном участке или стройплощадке, не подключённой к электросети. Они полностью автономны, но стоят дороже, весят больше и требуют регулярной подзарядки. Аккумуляторные пилы работают до 30–60 минут в зависимости от нагрузки. Чтобы увеличить это время, нужно купить дополнительные батареи.

Популярные бренды торцовочных пил

Профессионалы чаще выбирают инструменты знаменитых брендов: Bosch, Makita, Einhell, Black&Decker, Stanley и Hammer. Пилы российских производителей — «Зубр», «Пульсар», «Вихрь» и «Энкор» — стоят дешевле и не уступают по качеству зарубежным аналогам.

Выбрать товары

Можно ли резать металл торцовочной пилой?

Поделись, пожалуйста!

  • Facebook
  • Твиттер

* Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Есть вещи, которые вам нужно знать, и шаги, которые вы должны предпринять, прежде чем пытаться резать металл с помощью торцовочной пилы.

Не повредит ли резка металла торцовочной пиле? Без надлежащих мер предосторожности да, может. Без модернизации торцовочная пила, вероятно, сможет без особых проблем прорезать небольшие куски металла. Что-то вроде тонких алюминиевых листов может не иметь большого значения, но у вас будут проблемы, если вы попытаетесь разрезать более крупные куски.

Люди вкладывают большие деньги в свои инструменты, и последнее, что вы хотите сделать, это повредить свою торцовочную пилу, потому что вы думали, что она без проблем будет резать металл.

Если вы не хотите вкладывать средства в что-то вроде пилы для резки металла, есть вещи, которые вы можете сделать, чтобы упростить резку металла на вашем торцовом станке и дольше поддерживать его в лучшем состоянии. Вот что вам нужно знать.

Содержание

Какая пила лучше всего подходит для резки металла?

Во-первых, торцовочная пила не идеальна для резки металла. У вас может возникнуть соблазн использовать его один раз или ограниченное количество раз, но это быстрый путь к испорченному инструменту.

Лучшее, что вы можете сделать, если у вас есть бюджет, это купить пилу для резки металла, например, отрезную пилу. Ваша отрезная пила будет вращаться на более низких оборотах, что идеально подходит для резки металлов. Торцовочная пила вращается быстрее, чтобы пробить дерево, и вся эта скорость может привести к проблемам, если она используется для резки металлов.

Существуют пилы по металлу, произведенные DeWalt, Evolution Power Tools, Makita и другими известными производителями инструментов, которые сделают свое дело. Циркулярная пила по металлу — это мощный инструмент, который может без проблем разрезать несколько листов одновременно.

Хорошая пила для резки металла также снижает количество искр, образующихся при резке, поэтому безопасность не вызывает беспокойства.

Установите диск для резки металла на торцовочную пилу

Если у вас ограниченный бюджет, к счастью, для большинства торцовочных пил доступны диски для резки металла. Они не стоят больших денег и являются хорошим дополнением к вашему инструменту, которое убережет вас от износа при резке металла. Это должно быть минимальным шагом для людей, которые хотят резать металл.

Если вы собираетесь делать это регулярно, вам следует учитывать такие факторы, как число оборотов вашей пилы, а также мощность инструмента и то, является ли это лучшим вариантом для работы, которую вам нужно выполнить.

Диски для резки металла доступны по разным ценам в Интернете , или вы можете зайти в местный магазин инструментов и скобяных изделий и поговорить с кем-нибудь о лучшем диске для резки металла для вашей конкретной марки и модели пилы.

Можно ли поставить лезвие для резки металла на пилу по дереву?

Полотна по металлу для ножовок по дереву существуют точно так же, как и полотна по металлу для торцовочных пил. Опять же, проблема с использованием отрезной пилы будет заключаться в том, какой тип металла вы режете, как часто и какой толщины куски.

Для большинства работ подойдет пила по дереву, оснащенная лезвием для резки металла. Однако по мере того, как вы выходите за рамки стандартных проектов по резке стали и алюминия, вам может понадобиться пила для резки металла специально для обработки такой нагрузки.

3 шага по переоборудованию торцовочной пилы для резки металла

Если у вас ограниченный бюджет или вам нужно резать металл только в ограниченных количествах, то использование торцовочной пилы является вариантом .

Вот три вещи, которые вы можете сделать, чтобы подготовить пилу к работе и сохранить работоспособность вашего инструмента в долгосрочной перспективе.

  • Найдите подходящее лезвие — Найдите лезвие с тройной шлифовкой или лезвие с покрытием, подходящим для резки металлов. Как правило, лезвие для резки металла имеет меньшие зубья, чем лезвие для резки дерева. На лезвии для резки металла также будет больше зубьев.
  • Рассмотрите варианты редуктора — Большинство торцовочных пил не оснащены двигателями, оснащенными регулятором скорости. У них универсальные скорости вращения, которые не всегда подходят для резки металла. Одна вещь, которую вы можете сделать, это купить регулируемый двигатель, с помощью которого вы можете снизить скорость вращения до уровня, который лучше подходит для резки металла.
  • Понижение напряжения — Если возможно, вы также можете понизить напряжение, подаваемое на торцовочную пилу, чтобы вручную снизить обороты. Если торцовочная пила имеет меньшую мощность, подаваемую на инструмент, она снизит скорость. Вы можете сделать это, используя трансформатор, который преобразует напряжение, поступающее от вашей стены, в нечто более низкое.

    Понижение напряжения может резко снизить скорость вашей пилы. Однако иногда слишком низкое понижение напряжения может привести к невозможности запуска пилы. На настройку этого шага требуется некоторое время, пока вы не найдете нужное напряжение, чтобы сохранить инструмент и эффективно резать металл.

Ресурсы

  • https://www.youtube.com/watch?v=gMVIDKgG5A
  • https://thetoolscout.com/can-you-cut-metal-with-a-miter-saw/

Поделись, пожалуйста!

  • Facebook
  • Твиттер

Можно ли резать металл торцовочной пилой? (Обязательно к прочтению) [2022]

  • Роберт Джонсон
