Торцовочная или циркулярная пила – что лучше и практичнее?

Некоторые начинающие мастера не совсем понимают в чем разница между циркуляркой и торцовкой, потому что у этих инструментов один и тот же рабочий орган – пильный диск. По своей сути торцовочная пила это и есть дисковая, которую при помощи механизма перемещения закрепили над станиной. Не всегда понятно, что выбрать торцовочную или циркулярную пилу, поэтому перед покупкой стоит ознакомиться, чем они различаются друг от друга, для каких работ предназначены.

Содержание

1. Рейтинг лучших торцовочных и циркулярных пил
2. Чем торцовочная пила отличается от циркулярной
3. Критерии выбора
4. Мощность
5. С протяжкой или без?
6. Глубина распила (под углом 90°)
7. Безопасность работ
8. Лучшие торцовочные пилы
9. Metabo KS 216 M Lasercut 619216000, 1350 Вт
10. ЗУБР ЗПТ-255-1800 ПЛ, 1800 Вт
11. Metabo KGS 216 M, 1500 Вт
12. DeWALT DWS713, 1600 Вт
13. Makita Lh2040, 1650 Вт
14. Лучшие циркулярные пилы
15. Makita HS7601, 1200 Вт
16. ЗУБР ПД-75, 2000 Вт серый
17. Makita 5008MG, 1800 Вт
18. РЕСАНТА ДП-190/1800, 1800 Вт серый
19. Интерскол ДП-190/1600М, 1600 Вт

Рейтинг лучших торцовочных и циркулярных пил

Место	Модель
1.	Metabo KS 216 M Lasercut 619216000, 1350 Вт	Цены	Обзор
2.	ЗУБР ЗПТ-255-1800 ПЛ, 1800 Вт	Цены	Обзор
3.	Metabo KGS 216 M, 1500 Вт	Цены	Обзор
4.	DeWALT DWS713, 1600 Вт	Цены	Обзор
5.	Makita Lh2040, 1650 Вт	Цены	Обзор
6.	Makita HS7601, 1200 Вт	Цены	Обзор
7.	ЗУБР ПД-75, 2000 Вт серый	Цены	Обзор
8.	Makita 5008MG, 1800 Вт	Цены	Обзор
9.	РЕСАНТА ДП-190/1800, 1800 Вт серый	Цены	Обзор
10.	Интерскол ДП-190/1600М, 1600 Вт	Цены	Обзор

Чем торцовочная пила отличается от циркулярной

Торцовочная или циркулярная пила? По своему функционалу эти два распилочных инструмента очень близки. Основное отличие – наличие у торцовки перемещающего механизма. В нем можно передвигать диск вниз и вверх. Наклонение осуществляют при помощи специального рычага.

Особенность эксплуатации циркулярной пилы заключается в возможности разворачивать полотно в различных плоскостях.

Такая техника предназначена для распиливания:

• древесины под разными углами;
• плиточного материала;
• металлических профилей.

Дисковая (циркулярная) пила применяется для продольного пропила. Торцовочная очень точно режет скосы и делает поперечные запилы. Ею не получится распускать доски. Она может выполнять только короткие резы. С ее помощью доску разрезают пополам, выравнивают ее торец, срезают конец доски под определенным углом. Для нее есть намного больше размеров дисков.

В отличии от этого типа инструмента циркулярки более легкие, их без проблем можно переносить. Популярность объясняется универсальностью. Но пользоваться ими сложнее. Здесь необходим большой опыт и навыки. Если стоит вопрос какой инструмент выбрать с позиции безопасности, то специалисты сходятся во мнении – торцовку, хотя стоимость этого инструмента выше.

У торцовочной пилы есть перемещающий механизм

Критерии выбора

Перед выбором стоит внимательно ознакомиться с основными техническими характеристиками.

Мощность

Прежде всего пилу подбирают по мощности. Чем выше данный показатель, тем больше производительность. Что касается циркулярок, то инструменты большой мощности могут распиливать более плотные и толстые заготовки. Для работы на даче и дома подойдут 1000-1200 Вт модели. Профессионалы не советуют для работы с деревянными заготовками покупать маломощную (менее 800 Вт) пилу. В древесине могут оказаться плотные сучки, при столкновении с ними диска инструмент заглохнет. Но и технику с большим запасом мощности приобретать не надо, потому что весь ее потенциал вряд ли не пригодится.

Для выполнения бытовых работ при выборе торцовочной пилы стоит обратить внимание на модели мощностью 1.3 кВт, профессионального пользования – не меньше 2.2 кВт.

Нужно учитывать, что высокомощные агрегаты имеют крупные габариты и высокую стоимость.

С протяжкой или без?

Чтобы получить более длинные пропилы, выбирают инструмент с протяжкой. Они известны как торцовки-слайдеры. У них пильный узел разворачивается в стороны, опускается вниз, в горизонтальной плоскости передвигается назад и вперед. Торцовки с протяжкой, кроме увеличенной ширины пропила, за один проход выполняют двойные пропилы.

Модели без протяжки, хоть и слегка устарели, по-прежнему пользуются спросом. Несмотря на ограничения в длине распила, эти инструменты имеют свои плюсы:

• упрощенная конструкция;
• меньшее число подвижных элементов;
• стабильная регулировка;
• более легкий вес и стоимость;
• безотказная система.

Глубина распила (под углом 90°)

Этот показатель непосредственно зависит от самого большого расстояния, на которое диск под прямым углом выходит из опорной платформы (станины). Если пилят наклонно, глубина становится меньше. У любительских торцовочных моделей глубина распила колеблется от 45 мм до 122 мм. Большинство пильных операций осуществляют при расположение пильного узла перпендикулярно поверхности заготовки. Чем выше класс инструмента, тем больше глубина прямого реза.

Безопасность работ

Несмотря на тип оборудование, дисковая или торцовочная пила должны быть максимально безопасны. Инструменты оснащают рядом дополнительных защитных опций:

• блокировкой от случайного старта;
• защитным кожухом;
• системой защиты от перегрузок.

Последняя, если произойдет заклинивание редуктора или диска, перегреется мотор, отключит двигатель.

Циркуляционная пила используется для продольного распиливания

Лучшие торцовочные пилы

Торцевой тип пилы предназначен для узкоспециализированных работ по производству распилов стальных профилей, алюминиевых заготовок и древесины. Только их использование даст нужный результат. Чтобы правильно выбрать хорошую торцовку, мало определить круг будущих задач, важно приобрести качественную модель, которая обеспечит максимальную точность.

Metabo KS 216 M Lasercut 619216000, 1350 Вт

Настольная пила с плавно выдвигающимся расширением стола. Оснащена 2-метровым сетевым кабелем, подсветкой, лазерным маркером, пылесборником. Для очистки места реза можно подключать пылесос. Есть блокировка шпинделя. В комплект входит: мешок для сбора опилок, пильное твердосплавное полотно с 40 зубьями, инструмент для смены пильного диска, торцовочный упор, встроенные расширения стола в количестве 2-х штук, зажим для материала.

глубина пропила – 60 мм;

диаметр диска – 216 мм;

вес – 9.4 кг.

Цены в интернет-магазинах

ЗУБР ЗПТ-255-1800 ПЛ, 1800 Вт

Настольная конструкция с протяжкой. Питание от сети. Есть функция торможения двигателя. Из особенностей: возможность подключения пылесоса, блокировка шпинделя, пылесборник, лазерный маркер. Установлен пильный диск. В комплекте: струбцина, гаечный ключ, мешок для сбора пыли, 2 удлинителя стола.

глубина пропила – 90 мм;

диаметр диска – 255 мм;

вес – 13 кг.

Цены в интернет-магазинах

Metabo KGS 216 M, 1500 Вт

В этой настольной торцовочной пили можно плавно регулировать скорость. Питание осуществляется от сети. Имеется сборник для пыли, возможность подключения пылесоса, лазерный маркер, подсветка, блокировка шпинделя. Комплект поставки:

упор для отрезки, пильный диск, ключ, зажим для материала.

глубина пропила – 65 мм;

диаметр диска – 216 мм;

вес – 13.5 кг.

Цены в интернет-магазинах

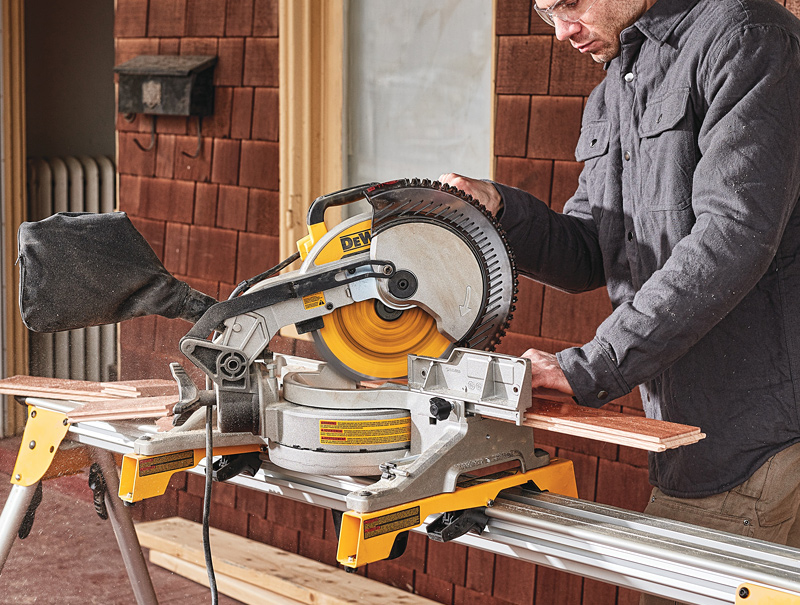

DeWALT DWS713, 1600 Вт

Настольная сетевая техника с функцией – торможение двигателя. Из особенностей наличие: пылесборника и блокировки шпинделя. Для очистки места реза можно подключать пылесос. В комплект входит пильный диск, ключ.

глубина пропила – 89 мм;

диаметр диска – 254 мм;

вес – 13.6 кг.

Цены в интернет-магазинах

Makita Lh2040, 1650 Вт

Настольная сетевая универсальная торцовочная пила выполняет функции: плавный пуск, блокировка шпинделя и торможение двигателя. Есть пылесборник

. Можно подключать пылесос. Комплектация: пильный диск, торцовый ключ, регулировочный треугольник, ограничительная пластина.

глубина пропила – 93 мм;

диаметр диска – 260 мм;

вес – 13.7 кг.

Цены в интернет-магазинах

Лучшие циркулярные пилы

Современный рынок предлагает богатый ассортимент качественных инструментов. Выпуском пил занимаются как известные производители, так и малые компании. Поэтому подобрать надежную циркулярную пилу непросто. Ниже представлены модели, которые по мнению профессионалов, станут удачным приобретением для домашних мастеров и специалистов.

Makita HS7601, 1200 Вт

Ручная циркулярная пила имеет такие возможности как блокировка шпинделя и торможение двигателя. Для очистки места реза можно подключать пылесос. Сетевой провод имеет длину 2.5 м. В комплект входит:

пильный диск, шестигранный ключ, патрубок для пылесоса, параллельный упор.

глубина пропила (90°) – 66 мм;

диаметр диска – 190 мм;

вес – 4 кг.

Цены в интернет-магазинах

ЗУБР ПД-75, 2000 Вт серый

Модель выполняет плавный пуск. Есть функции: подключение пылесоса и блокировка шпинделя. Уровень шума составляет 106.5 дБ. В комплектации: пильный диск, ключ, направляющая.

глубина пропила (90°) — 70 мм;

глубина пропила (45°) — 45 мм;

диаметр диска – 210 мм;

вес – 5. 2 кг.

Цены в интернет-магазинах

Makita 5008MG, 1800 Вт

Дисковая пила профессионального класса, оснащенная подсветкой, защитным кожухом для безопасности оператора, дополнительной рукояткой, обеспечивающей полный контроль во время работы и удобство. Из функций отмечается наличие воздушной очистки опилок с линии реза.

глубина пропила 90°– 76 мм;

диаметр диска – 210 мм;

вес – 5.1 кг.

Цены в интернет-магазинах

РЕСАНТА ДП-190/1800, 1800 Вт серый

Модель, позволяющая работать с металлом, направляющей шиной. Из особенностей: наличие рукоятки с мягкой накладкой и подвижного защитного кожуха. В комплект входит: пильный диск, параллельная направляющая, шестигранный ключ.

глубина пропила 90°– 68 мм;

диаметр диска –190 мм;

вес – 3.8 кг.

Цены в интернет-магазинах

Интерскол ДП-190/1600М, 1600 Вт

Инструмент имеет 4-метровый сетевой кабель. Есть блокировка шпинделя. Комплектация: пильный диск, ключ и параллельный упор.

глубина пропила 90°– 66 мм;

диаметр диска – 190 мм;

вес – 5.5 кг.

Цены в интернет-магазинах

Области использования циркулярки и торцововки пил отчасти пересекаются, но в общем это взаимодополняющие инструменты. Основное, на что надо обращать внимание при работе с ними – безопасность. В особенности при отсутствии опыта. Работая с циркулярной пилой, диск подносят к заготовкам. В этом случае необходим контроль за пиломатериалом и самим инструментом. Из-за того, что с помощью торцовочной пилы оператору приходится подносить материалы к диску, главная задача держать руки на безопасном расстоянии.

🔥 Лучшие торцовочные и циркулярные пилы

11 идей, как сделать направляющую для дисковой пилы

Рассказываем, как сделать направляющие для работы с ручной циркулярной пилой. На выбор предлагаем вам самые разные варианты. Берите себе на заметку!

Бонусом хотим поделиться еще одной классной идеей: как из дисковой пилы сделать более универсальный инструмент.

Содержимое

• 1 Как из ручной дисковой пилы сделать торцовочную пилу с протяжкой
  • 1.1 Приступаем к изготовлению торцовочной пилы
  • 1.2 Видео по теме
• 2 Самодельная направляющая с прижимом для работы с ручной дисковой пилой
  • 2.1 Основные этапы работ
  • 2.2 Принцип работы направляющей и прижимного блока
  • 2.3 Видео по теме
• 3 Удобная направляющая площадка для дисковой пилы
  • 3.1 Основные этапы работ
  • 3.2 Видео по теме
• 4 Каретка для ручной циркулярки с автоматическим приводом
  • 4.1 Основные этапы работ
  • 4.2 Видео по теме
• 5 Приспособа для ручной циркулярки для распила заготовок
  • 5.1 Основные этапы работ
• 6 Полезное приспособление для ручной циркулярной пилы
  • 6.1 Основные этапы работ
  • 6. 2 Видео по теме
• 7 Самодельная оснастка для ручной циркулярной пилы
  • 7.1 Основные этапы работ
  • 7.2 Видео по теме
• 8 Направляющая площадка для циркулярной пилы своими руками
  • 8.1 Основные этапы работ
  • 8.2 Видео по теме
• 9 Удобная направляющая из фанеры для ручной дисковой пилы
  • 9.1 Основные этапы работ
  • 9.2 Видео
• 10 Распиловочный мини-станок с направляющей для дисковой пилы
  • 10.1 Основные этапы работ
  • 10.2 Видео
• 11 Самодельная деревянная направляющая для дисковой пилы
  • 11.1 Изготовление опорной площадки
  • 11.2 Изготовление упора с линейкой
  • 11.3 Как сделать подвижную часть
  • 11.4 Видео
• 12 Направляющая линейка с эксцентриковым зажимом
  • 12.1 Основные этапы работ
  • 12.2 Видео

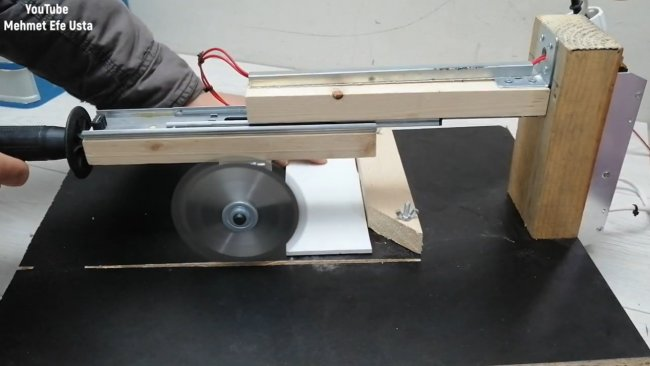

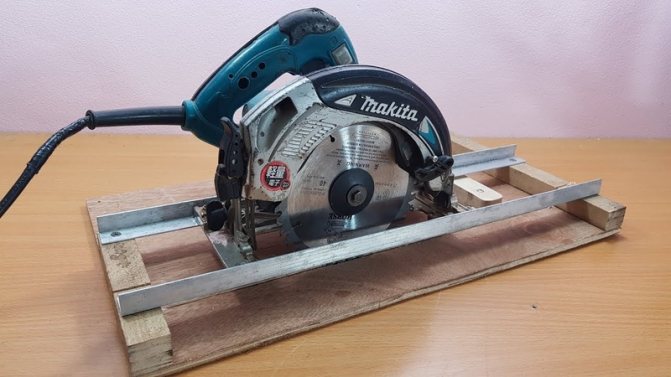

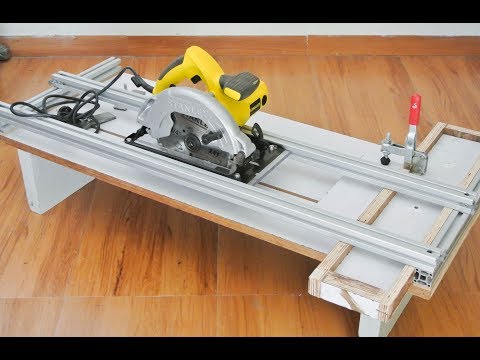

Как из ручной дисковой пилы сделать торцовочную пилу с протяжкой

Торцовочная пила — очень удобная вещь, и однозначна нужна всем, кто занимается распиловкой заготовок из дерева.

Читайте также: Держатель для самореза (с отверткой)

В сегодняшней статье расскажем, как изготовить этот инструмент своими руками. За основу возьмем идею автора YouTube канала DIY.

Самодельная конструкция представляет собой основание (или рабочий стол), над которым находятся направляющие, по которым перемещается ручная дисковая пила.

Есть торцовочные пилы, которые пилят материал путем опускания пильного диска. В данном же случае распиловка материала происходит за счет продольного движения дисковой пилы.

Приступаем к изготовлению торцовочной пилы

Прежде чем мы приступим к изготовлению основных элементов самодельной конструкции, рекомендуем ознакомиться с чертежом ниже.

Читайте также: 3 классных идеи, как сделать гайкокол своими руками

Из фанеры толщиной 18-20 мм вырезаем основание торцовочной пилы необходимого размера.

Крепим к нему параллельный упор (для распиловки заготовок под углом 90 градусов), и опорные стойки, к которым будут крепиться направляющие.

В качестве направляющих автор использовать алюминиевые уголки. Отрезаем заготовки нужной длины, и крепим их к опорным стойкам.

Читайте также: Эксцентриковый зажим из дерева своими руками

На следующем этапе к параллельному упору необходимо будет прикрепить полотно рулетки с делениями (можно использовать как металлическое полотно, так и фибергласовое).

Далее из фанеры или других доступных пиломатериалов изготавливаем торцевой упор, который вместе с параллельным упором будет задействоваться при распиловке заготовок под прямым углом.

Читайте также: Магнитная «присоска» с направляющей втулкой для сверла

А вот чтобы можно было распиливать фанеру, доски и прочие пиломатериалы под углом 45 градусов, надо к основанию прикрепить еще один упор (под заданным углом). Можно сделать его регулируемым.

Видео по теме

Подробно о том, как своими руками сделать торцовочную пилу с протяжкой, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

【主婦DIY】丸ノコスライド台の作り方／驚くほど分かりやすい！【徹底解説】

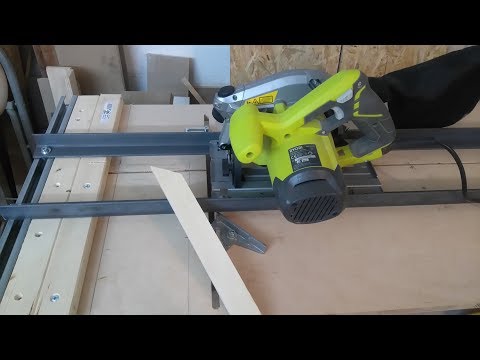

Самодельная направляющая с прижимом для работы с ручной дисковой пилой

Ручная дисковая пила идеально подходит для выполнения прямолинейных резов. С этой задачей она справляется намного лучше, чем электролобзик.

Но для получения более качественного результата мы рекомендуем использовать ручную циркулярку в паре с направляющей.

Чтобы направляющая была неподвижна во время распиловки листовых материалов, дополнительно изготовим и установим на нее блок с прижимом.

Идеей изготовления самоделки поделился с нами автор YouTube канала «Звук молота (деревообработка)».

Основные этапы работ

Сам процесс изготовления и сборки направляющей для дисковой пилы очень прост — справится даже новичок.

Первым делом из листа фанеры толщиной 18-20 мм необходимо будет отрезать широкую полосу. Крепим к ней узкую полосу (тоже из фанеры), которая выступает в качестве параллельного упора. Берем дисковую пилу, и отпиливаем базу по ширине опорной площадки циркулярки.

На обратной стороне по центру основания необходимо выбрать продольный паз. Устанавливаем в него алюминиевый направляющий профиль.

На следующем этапе можно приступить к изготовлению и сборке прижимного блока. В конструктивном плане тут все очень просто.

Прижимной блок крепится с нижней части основания — устанавливается в алюминиевую направляющую.

На противоположной стороне основания направляющей с торца крепится упорная планка, которая будет упираться в торец заготовки.

Принцип работы направляющей и прижимного блока

Устанавливаем направляющую на лист фанеры или ДСП (материал, который нужно распилить), после чего подгоняем прижимной блок под размеры заготовки.

С помощью специального рычажка фиксируем подвижную площадку к алюминиевому профилю. Вращением эксцентрика упираем прижим в кромку заготовки.

Теперь самодельная направляющая надежно зафиксирована.

Устанавливаем ручную дисковую пилу на основание (базу), и отпиливаем заготовку по прямой. Все очень просто, и получается с первого раза.

Видео по теме

DIY Hand Circular Saw Guide Rail Top Class + Rail Clamp / Woodworking

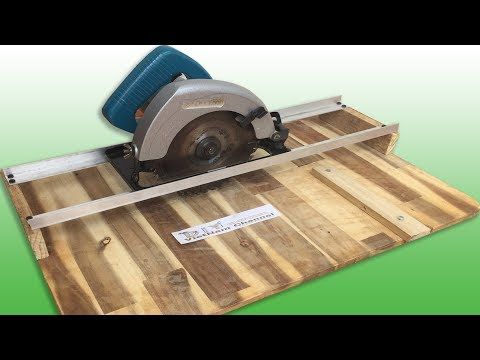

Удобная направляющая площадка для дисковой пилы

Для более точного реза ручной циркуляркой (дисковой пилой) можно использовать направляющую площадку. Сделать ее можно своими руками из доступных материалов.

Саму площадку (основание) можно изготовить из куска фанеры.

Сначала делаем разметку, после чего отрезаем заготовку подходящих размеров и формы.

Далее отрезаем два куска алюминиевого профиля. Прикручиваем профиль по краям платформы. Дисковая пила должна легко перемещать вдоль направляющих.

Для этого между стенками алюминиевого профиля и самой опорной подошвой ручной циркулярки должен быть небольшой зазор.

Рекомендуем также прочитать статью-обзор: как сделать токарный станок по дереву на скорую руку. Данная самоделка пригодится для токарной обработки небольших деревянных заготовок.

Основные этапы работ

На следующем этапе из фанеры и куска пластиковой трубы автор изготавливает ручку. Крепим ее к основанию на саморезы.

По сути, направляющая площадка готова. Нужно лишь сделать перфорацию. Для этого мастер чертит линию параллельно алюминиевому профилю, и затем сверлит отверстия на одинаковом расстоянии друг от друга.

После этого по начерченной ранее линии необходимо будет сделать прорезь для пильного диска. Самоделка готова.

Видео по теме

Подробно о том, как изготовить удобную направляющую площадку для дисковой пилы, вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Dekay’s Crafts.

Circular Saw Guide Track for precise cutting│짧고 정교한 재단을 위한 원형톱 가이드 트랙 [목공 diy woodworks]

Каретка для ручной циркулярки с автоматическим приводом

Автор данной самоделки решил максимально облегчить себе жизнь, изготовив для ручной циркулярки каретку с направляющими.

Конструкция приводится в движение благодаря автоматическому приводу, в роли которого выступают электродвигатели на 12V.

Целесообразность изготовления этой конструкции, конечно, остается под большим вопросом.

Однако о недостатках поговорим в конце статьи. Сейчас вкратце хотим рассказать, как и из чего автор изготавливает данную самоделку.

Итак, для автоматической каретки для ручной циркулярной пилы потребуется пара длинных шпилек, подшипники, гайки, хомуты с фиксатором и заготовки из фанеры.

Как видно, материалы вполне доступные, поэтому назвать конструкцию бюджетной, в принципе, можно.

Основные этапы работ

Первым делом из фанеры необходимо сделать основание. Затем нужно отрезать и склеить четыре одинаковых заготовки, в которых потом, с некоторым смещением от центра, сверлятся отверстия.

В эти отверстия мастер запрессовывает по два подшипника. Полученные заготовки устанавливаются по краям основания.

В отверстия в подшипниках вставляются длинные шпильки с уже накрученными на них гайками. После этого автор изготавливает из фанеры платформу для ручной циркулярки, и крепит ее к направляющим.

На последнем этапе выполняется установка электродвигателей и подключение их к аккумулятору, а также монтаж регулятора и кнопки включения.

В целом, самоделка простая. Но особого смысла в ней нет — ну, по крайней мере, в данном варианте сборки точно. Пила прыгает, подается с перекосом. Качественно рез не сделаешь.

Видео по теме

Подробно о том, как изготовить каретку для ручной циркулярки с автоматическим приводом, смотрите в видеоролике на сайте.

How to Make a Motorized Circular Saw Guide at home

Приспособа для ручной циркулярки для распила заготовок

При изготовлении различных деревянных конструкций или при сборке мебели часто приходится пользоваться ручной циркулярной пилой.

Однако не всегда ею удобно вырезать заготовки под определенным углом — качество реза получается не самым лучшим.

Поэтому в данном обзоре автор делает вспомогательное приспособление (оснастку) для ручной циркулярки, благодаря которому можно будет пилить заготовки под любым углом.

Рекомендуем также прочитать статью: как изготовить станок для распиловки фанеры: из ручной циркулярки. Эта простая самоделка пригодится в любой столярной мастерской.

Чтобы изготовить своими руками оснастку для ручной циркулярки, потребуется металлический уголок 25*25 мм и металлическая полоса шириной 25 мм.

Основные этапы работ

Первым делом необходимо будет отрезать заготовки, которые понадобятся для изготовления приспособы. Нужно отрезать два уголка длиной 200 и 250 мм, и кусок полосы длиной 25 мм.

На наждачном станке автор убирает все острые углы и заусенцы. Также это можно сделать при помощи УШМ с лепестковым кругом.

Далее нужно будет соединить все три заготовки друг с другом при помощи болтов и гаек. Для этого в каждой детали необходимо просверлить отверстия подходящего диаметра.

Обратите внимание, что уголки должны располагаться под прямым углом относительно друг друга.

В центральной части металлической полосы нужно прорезать паз, а болт на одном из уголков надо приварить, а потом срезать шляпку, чтобы поверхность полки была ровной. После этого приступаем к сборке самоделки.

В целом конструкция вполне работоспособная, однако ее можно немного доработать, а именно — удлинить направляющий уголок для более точного начала реза.

Подробно о том, как сделать приспособу для ручной циркулярки для распила заготовок под заданный углом, можно посмотреть на видео.

Гениальная Идея из Уголка! Надо было сделать раньше!

Полезное приспособление для ручной циркулярной пилы

В данном обзоре автор делится полезной идеей для мастерской или гаража — как сделать простое приспособление для работы с ручной циркулярной пилой.

Назначение приспособы заключается в том, чтобы при помощи ручной циркулярки торцевать деревянные бруски и доски ровно под углом 90 градусов.

Для изготовления этой самоделки потребуется деревянная рейка 20х40 мм и болт с барашковой гайкой.

Советуем прочитать:

1. Самодельный отрезной станок из ручной циркулярки
2. Каретка для ручной циркулярки с автоматическим приводом

Основные этапы работ

От деревянной рейки 20х40 мм необходимо отпилить две заготовки длиной по 300 мм и одну заготовку длиной 400 мм.

На длинной заготовке делаем разметку, отступив от краев по 60 мм, и с помощью ручного фрезера вырезаем продольный паз.

На следующем этапе длинную заготовку нужно будет прикрутить на саморезы к одной из коротких реек. В результате должна получиться деталь Т-образной формы.

Потом, используя болт с барашковой гайкой и двумя шайбами, нужно будет закрепить вторую короткую рейку.

Видео по теме

Подробнее о том, как сделать своими руками полезное приспособление для ручной циркулярной пилы, и как оно работает — смотрите в данном видеоролике.

Очень полезное приспособление для циркулярки!

Самодельная оснастка для ручной циркулярной пилы

Чтобы сделать работу с ручной циркулярной пилой более удобной и комфортной, автор предлагает изготовить для нее оснастку.

По сути, это небольшой столик с направляющей — на нем можно пилить заготовки из дерева и металла ровно под углом 90 градусов.

Причем сам столик складной, благодаря чему он не занимает много места при хранении.

Первым делом от уголка необходимо будет отрезать заготовки нужной длины. Потом автор сваривает прямоугольную рамку.

Рекомендуем также прочитать статью: самодельный стол с направляющими для установки ручной циркулярки.

Внутри прямоугольной рамки мастер приваривает отрезки уголка меньшего размера. Зачищаем сварные швы болгаркой.

Основные этапы работ

На следующем этапе автор сваривает еще одну прямоугольную рамку, по которой будет перемещаться циркулярная пила.

Ее необходимо будет соединить с первой рамкой — для этого мастер использует шарнир (петлю). Между нижней и верхней рамкой автор устанавливает также две пружины.

После этого останется только изготовить складной стол (или можно использовать уже готовый столик) и установить на него оснастку.

Готовое изделие нужно будет зачистить лепестковым кругом и покрасить. Так стол прослужит намного дольше.

Видео по теме

Подробнее о том, как сделать оснастку для ручной циркулярной пилы, вы можете посмотреть в видеоролике на нашем сайте.

Diy Circular Track- Chop- saw Stand

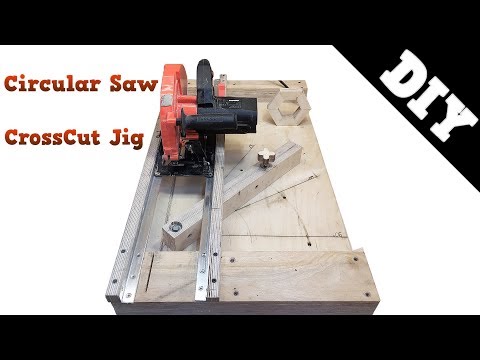

Направляющая площадка для циркулярной пилы своими руками

В данном обзоре автор делает направляющую площадку для ручной циркулярной пилы. Конструкция простая, но довольно удобная в работе.

На площадке имеются две параллельные направляющие, по которым циркулярка перемещается вперед-назад.

При этом сама площадка может перемещаться влево-вправо по рабочей поверхности.

В первую очередь из листа фанеры толщиной 20 мм автор вырезает основание (площадку) нужных размеров и формы.

Основные этапы работ

На следующем этапе автор отрезает две алюминиевые направляющие подходящей длины, и прикручивает их к основанию.

Далее по всей длине площадки автор сверлит отверстия с одинаковым шагом. С помощью циркулярки необходимо сделать сквозной пропил для пильного диска.

Затем останется только прикрепить к площадке ручку (ее автор делает из куска деревянного кругляка).

Конструкция получилась очень удобная и функциональная — кто работает в столярной мастерской, то оценит ее возможности.

Рекомендуем прочитать: как сделать стол с направляющими для установки ручной циркулярки.

Видео по теме

Подробно о том, как сделать направляющую площадку для циркулярной (дисковой) пилы своими руками, смотрите в видеоролике на нашем сайте.

Circular Saw Guide TrackDIY│목공용 원형톱 가이드 트랙

Удобная направляющая из фанеры для ручной дисковой пилы

Чтобы облегчить работу с ручной циркуляркой и добиться качественного реза, рекомендуем использовать самодельную направляющую.

Это очень простое в изготовлении приспособление, которое будет полезным в гараже или домашней мастерской.

Для изготовления самоделки нам понадобятся следующие материалы:

• фанера;
• болты;
• шайбы металлические;
• барашковые гайки.

Своим личным опытом изготовления самодельной настраиваемой направляющей для ручной дисковой пилы поделился с нами автор YouTube канала plywoodworking.

Основные этапы работ

Сначала надо будет изготовить направляющую шину с упором на конце. Отпиливаем две заготовки из фанеры толщиной 20 мм и скрепляем их вместе, как показано на фото ниже.

Обратите внимание: к внутренней стороне шины, вдоль которой будет перемещаться опорная подошва ручной циркулярки, необходимо приклеить полосу тонкого листового пластика — для лучшего скольжения.

На следующем этапе приступаем к изготовлению второй части приспособления. Вырезаем заготовку из листа фанеры и обрезаем ненужную часть.

С помощью ручного фрезера выфрезеровываем в заготовке продольный паз — для крепления направляющей шины.

В самой шине необходимо будет высверлить два отверстия и установить два болта.

После этого останется только соединить обе части приспособления. Самоделка готова. Работать ей очень просто.

Устанавливаем кондуктор на заготовке и фиксируем с помощью торцевого упора. Затем ставим на основание приспособления дисковую пилу и упираем подошву к направляющей шине. Можно пилить заготовку!

Видео

Подробно о том, как изготовить удобную направляющую для ручной дисковой пилы, рекомендуем посмотреть в авторском видеоролике ниже. Спасибо за внимание.

DIY Simple Jig For Circular Saw — Fast & Easy Straight Cut

Распиловочный мини-станок с направляющей для дисковой пилы

Самодельный настольный мини станок предназначен для распиловки листовых пиломатериалов, труб ПВХ и деревянных брусков.

Конструкция приспособления состоит из станины, направляющей, подвижных упоров для заготовок и ручной дисковой пилы.

Принцип работы довольно прост и понятен: распиливаемая заготовка укладывается на станину, потом прижимается направляющей. С помощью ручной циркулярки делаем пропил и распиливаем заготовку.

Деревянные бруски можно укладывать в специальный желобок в станине или прижимать направляющей.

Подвижные регулируемые упоры позволяют очень легко и быстро изменять угол распила.

Однако по умолчанию желобок предназначен для распила пластиковой канализационной трубы либо деревянных кругляков.

Чтобы сделать такой мини станок, нам потребуются следующие материалы:

• МДФ или ДСП с ламинированным покрытием;
• фанера;
• ламинат;
• алюминиевые уголки.

Своим личным опытом изготовления распиловочного станка из дисковой пилы поделился с нами автор YouTube канала Murat Güney.

Основные этапы работ

Первым делом отпиливаем заготовки нужного размера из МДФ или ЛДСП и собираем каркас станины — прямоугольный короб.

Сверху короба прикручиваем рабочую поверхность. Поверхность обязательно должна быть гладкой и ровной.

В центральной части станины оставляем место, чтобы сделать желобок для установки цилиндрических заготовок.

По бокам станины нужно сделать вырезы, а потом прикручиваем полоски из МДФ, как это показано на фото ниже.

Направляющую для дисковой пилы автор решил сделать из ламината. В панели надо просверлить ряд отверстий для отвода пыли и сделать пропил под пильный диск. По краям прикручиваем алюминиевые уголки, которые будут выступать в роли ограничителей.

Из фанеры изготавливаем самодельную петлю, с помощью которой крепим направляющую к станине.

Нижняя часть петли входит в направляющие пазы, установленных по бокам ограничителей (чтобы можно было поднимать и опускать заднюю часть направляющей). Для фиксации используется винт с барашковой гайкой.

В завершении останется только установить подвижные упоры из фанеры, которые могут свободно перемещаться в пазах, вырезанных в станине.



Видео

Подробно о том, как изготовить распиловочный мини-станок с направляющей для дисковой пилы, рекомендуют посмотреть в авторском видеоролике.

This Circular Saw Guide is Different From The Others

Самодельная деревянная направляющая для дисковой пилы

В отличие от электролобзика, ручная дисковая пила лучше справляется с прямолинейным распилом листовых пиломатериалов.

Однако все равно существует вероятность, что вы отпилите заготовку не идеально ровно — можно уйти в сторону на несколько миллиметров, а можно и на сантиметр. Придется потом либо отпиливать заново, либо дорабатывать заготовку вручную.

Чтобы избежать этих проблем, рекомендую использовать направляющую для дисковой пилы. Сделать её можно своими руками.

Приспособа состоит из нескольких элементов:

• опорная площадка для дисковой пилы;
• параллельный упор;
• линейка с ползуном.

Подобные самодельные направляющие для ручной циркулярки уже рассматривались в предыдущих статьях. Это ещё один вариант — от автора YouTube канала PlywoodCraft. Причем вариант довольно удачный.

Изготовление опорной площадки

Из фанеры вырезаем прямоугольную заготовку требуемого размера. Спереди и по бокам крепятся бортики. Причем в боковых бортиках дополнительно нужно выпилить пазы, чтобы «подошва» пилы плотно входила на свое место.

Обратите внимание: бортики сначала приклеиваем на столярный клей. А потом высверливаем отверстия и устанавливаем деревянные шканты.

В основании опорной площадки вырезаем паз, как показано на фото ниже. Также надо будет сделать пропил для пильного диска.

Изготовление упора с линейкой

Отпиливаем по размеру два куска доски и соединяем их вместе под углом 90 градусов. Дополнительно усиливаем место соединения шкантами.

Далее необходимо выпилить Т-образную деревянную рейку. Приклеиваем к линейке, по которой будет перемещаться ползун.

Как сделать подвижную часть

На следующем этапе приступаем к изготовлению ползуна. Для этого нужно отпилить две рейки, которые будут перемещаться вдоль Т-образной линейки. К одной из реек приклеиваем опорную площадку. Сверху приклеиваем дощечку из дерева или фанеры.

Таким образом, мы соединили ползун и опорную площадку вместе. Дополнительно приклеиваем деревянную рейку.

Потом высверливаем отверстия на всю толщину подвижной части и вклеиваем мебельные гайки для установки барашковых винтов. В месте пропила для пильного диска высверливаем отверстие для отвода пыли.

Собираем самодельную направляющую и устанавливаем дисковую пилу.

Теперь можно приступать к распиловке листовых пиломатериалов. Для удобства в параллельном упоре можно высверлить продольное отверстие для пальцев.

Видео

Если вам понравилась идея, рекомендую посмотреть процесс изготовления и сборки направляющей в авторском видеоролике ниже.

Perfect..!! rip-cut circular saw guide [DIY]

Направляющая линейка с эксцентриковым зажимом

Для раскроя листов фанеры, ДСП, OSB, а также других листовых материалов удобно использовать направляющую линейку с эксцентриковым зажимом. В данном обзоре автор рассказывает, как сделать ее своими руками.

Особенность направляющей линейки заключается в том, что для ее фиксации не требуется использовать струбцины.

Приспособление устанавливается по разметке и фиксируется с помощью эксцентрикового зажима.

Также в конструкции направляющей линейки предусмотрен регулируемый упор, благодаря чему можно устанавливать ее на заготовки разной ширины. Максимальный захват равен ширине стандартного листа фанеры (1520х1520 мм).

Если вам часто приходится иметь дело с заготовками из дерева и фанеры, рекомендуем прочитать статью: как сделать разметочный инструмент для столярных работ своими руками.

Основные этапы работ

Первым делом необходимо будет отрезать две рейки из фанеры. В них автор выбирает четверть (это можно сделать на циркулярной пиле или с помощью ручного фрезера). После этого приклеиваем обе рейки к основанию из фанеры параллельно друг другу.

От края основания отступаем 100 мм, и затем приклеиваем две рейки. Оставшийся свободный участок нужен для крепления эксцентрикового зажима. Далее автор изготавливает сам зажим с эксцентриком.

На следующем этапе крепим эксцентриковый блок и регулируемый упор к основанию и проверяем работоспособность конструкции. Самодельное приспособление готово, можно работать!

Видео

Данный материал создан на основе видеоролика с YouTube канала «Александр Климов». Подробный процесс изготовления направляющей линейки смотрите на видео.

Быстрозажимная направляющая линейка для раскроя листовых материалов.

Андрей Васильев

Задать вопрос

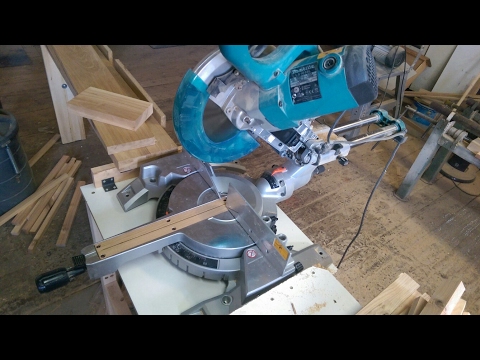

Лучшая торцовочная пила – какая она? | Своими руками

Содержание ✓

• ✓ Из энциклопедии строителя…
• ✓ Зачем нужна торцовочная пила?
• ✓ Поперечный распил
• ✓ Основные характеристики торцовочной пилы
• ✓ Необходимая мощность торцовочной пилы
• ✓ Глубина реза торцовочной пилы и его ширина
• ✓ Диски для торцовочной пилы
• ✓ Зубья торцовочных дисков – какие зачем
• ✓ Оснастка торцовочной пилы
• ✓ Упор, еще упор
• ✓ Электронное управление пилы

Из энциклопедии строителя…

ТОРЦОВОЧНАЯ (УСОВОЧНАЯ) ПИЛА — стационарный отрезной инструмент, разновидность дисковой пилы, применяемая для распиловки материалов под различными углами Настраивается поворотом площадки и рабочей части с диском над станиной, за счет чего происходит рез по заданному направлению. Среди материалов, которые можно обрабатывать торцовочной дисковой пилой, — древесина, а также композиты на ее основе: ламинат, оргалит, OSB и прочие. Инструмент прекрасно режет лепной декор из вспененного полиуретана, пластик, алюминиевый профиль.

Зачем нужна торцовочная пила?

Настал черед ремонта квартиры или отделки любимого дома? Красота обычно в мелочах, так что кривые стыки плинтусов и наличников не пройдут. Значит, требуется инструмент, обладающий высокой точностью и аккуратностью пропилов, — торцовочная дисковая пила.

В большинстве своем домашние мастера знакомы с пильным инструментом, не отличающимся высокой точностью и качеством реза. В ходе садовых работ, заделывания дыр в заборе или строительства скамейки не требуется отпиливать, что называется, «тютелька в тютельку». Наиточнейшая раскройка материала чаще происходит в столярных мастерских.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Но когда речь идет о таких серьезных задачах, как, например, укладка паркета или паркетной доски, замена дверей, тогда в комплект к молотку с шуруповертом понадобится торцовочная дисковая пила. Только с ее помощью операция «замерил, отпилил, прикрепил» выйдет оптимальной по времени и по исполнению. Альтернатива типа стусла с ручной пилой или лобзика хороша для единичных случаев.

---

Ссылка по теме: Двухмаршевая лестница своими руками

---

Поперечный распил

На первый взгляд, поперечный распил является простейшей операцией. Однако если перед вами дорогой и твердый материал, задача усложняется. Представьте себе дубовые наличники и доборы с рельефным рисунком, которыми следует отделать коробки всех межкомнатных дверей в доме или в квартире. Причем аккуратные, без сколов и заусенцев пропилы под 45° не самый сложный вариант в ремонте. Углы встречаются и нестандартные, и разные в разных плоскостях, так что не сразу даже понятно, как их лучше оформить. Порой мастера делают прирезку, пробники из куска дешевого соснового плинтуса, и лишь найдя оптимальную конфигурацию, приступают к чистовой работе.

Основные характеристики торцовочной пилы

Грамотный выбор инструмента происходит по параметрам. Поэтому, естественно, необходимо представлять спектр предстоящих работ. Так, в зависимости от толщины обрабатываемого материала, можно подобрать пилу «с протяжкой» или без. В случае оформления сложных углов поинтересуйтесь всеми возможностями настройки и контроля. Ну а если предстоит резка твердых пород древесины, желательно работать с торцовочной пилой, у которой имеется электронная регулировка оборотов двигателя.

Удобная рукоятка, надежный защитный кожух, который снимается и одевается автоматически, удобные фиксаторы поворота, активируемые одним пальцем, наличие лазерного указателя — есть множество нюансов, по которым и стоит выбирать инструмент. Расскажем подробнее.

Необходимая мощность торцовочной пилы

Чем выше мощность, тем выше производительность, чище рез, но больше вес и габариты инструмента. Как правило, диаметр режущего диска также находится в прямой зависимости от мощности. Понятно, что для распиловки толстого материала нужна более крупная оснастка. Поэтому одно дело напилить плинтусы, и совсем другое — работать с брусом или половой доской.

Универсальная (или комбинированная) торцовочная пила умеет резать как поперек заготовки, так и вдоль нее. По сути объединяет в себе торцовочную и циркулярную пилу. Комбинированные модели оснащаются верхним разделочным столом.

Если объемы работ велики, стоит выбирать среди профессиональной линейки инструментов. Двигатели пил бытовой категории не рассчитаны на продолжительную нагрузку. Хотя по основным рабочим характеристикам некоторые бытовые модели мало отличаются от профессиональных.

Глубина реза торцовочной пилы и его ширина

Глубина и ширина реза являются одними из основных характеристик торцовочной пилы. Они зависят от диаметра диска и от конструкции инструмента. Глубина реза не может быть больше радиуса диска, вернее, она всегда меньше его значения. Глубина реза под углом окажется всегда меньше глубины реза по вертикали. А имеющиеся в инструменте ограничители глубины реза позволят выбирать паз, а также производить иную обработку заготовки.

Допустимая ширина пропила с характеристиками диска может быть и не связана. Она ограничивается параметрами механизма протяжки, если он имеется, например направляющих штанг или рычажных узлов. Такой инструмент носит название «торцовочная пила с протяжкой».

Диски для торцовочной пилы

Как правило, ведущие производители предлагают стандартные диски для всех моделей ручных и стационарных дисковых пил. Диски различаются диаметром, посадочным отверстием, типом и количеством зубцов, материалами изготовления, и даже толщиной. (Тонкие диски рекомендуются для распила ценных пород дерева.) Фирменная оснастка за счет высокого качества конструкции и материалов характеризуется низким уровнем вибрации и шума, хорошим удалением стружки, точностью пиления и стойкостью к коррозии.

Материал изготовления дисков — термообработанная сталь с композитными (твердосплавными) напайками.

Зубья торцовочных дисков – какие зачем

Диски с малым количеством зубьев пригодны для быстрой и грубой резки мягкой древесины (хвойные породы) и фанеры.

Трапециевидные зубья берут любые породы дерева, пластики, композиты.

Зубья с твердосплавными напайками из сплава кобальта и карбида вольфрама нужны для работы с древесиной твердых пород. С ними рез получается более ровным, и служат они дольше. Заточку сохраняют в 10 раз дольше обычного диска.

Напайки АТВ (Alternate Top Bevel) рекомендуются для резки шпона, фанеры, ДСП, твердых древесных плит. Вершины с переменным скосом — то на одну, то на другую сторону — или разнонаправленные зубья дают чистый рез без сколов.

Напайка «тройная стружка» рекомендуется для резки пластика, ламината. За ведущим скошенным зубом идет плоский зачищающий зуб, который убирает уголки, оставшиеся с обеих сторон материала.

Комбинированный диск — на несколько скошенных зубьев на нем приходится один зачищающий, за счет чего рез получается чистым.

Тонкие диски рекомендуются для распила материала из древесины ценных пород

Торцовочным пилам по зубам поперечные распилы разной сложности, от простого вертикального до выборки паза. Двухлинейный лазер позволяет сразу отмечать ширину паза, что значительно облегчает работу

---

Читайте также: 10 самых нужных инструментов в мастерской

---

Оснастка торцовочной пилы

Для разных материалов и разных требований к качеству распила потребуется разная оснастка. Пильные диски производят разного диаметра. Да и зубцы на них отличаются — размером, шагом, формой… Есть трапециевидные, разнонаправленные, с плоской вершиной, с напайками из упрочняющих материлов и без. Мало того, на одном диске могут быть зубья разной формы.

В общем же, чем больше диаметр диска, тем больше на нем зубцов и, стало быть, меньше нагрузка на каждый из них. Поэтому большие диски служат дольше. Прорези на теле диска обеспечивают хорошее охлаждение и предотвращают вибрацию и шум. Диски с минимальным количеством зубьев используют для продольного реза по дереву, для поперечного реза — с максимальным.

На полотне диска всегда имеется маркировка его размеров и максимальной скорости вращения, показывающая совместимость оснастки с инструментом, а также указывается направление вращения, артикул и прочее.

Упор, еще упор

Всевозможные упоры, встроенные струбцины, служат для того, чтобы надежно зафиксировать заготовку. Для работы

с длинными деталями предусматриваются дополнительные опоры и возможность расширения станины, например складные подставки.

Круглая поворотная площадка легко поворачивается, позволяя точно установить угол. Для задания самых распространенных значений имеются специальные пазы с защелкой, и их устанавливать не требуется, что ускоряет работу.

---

Ссылка по теме:  Каркасный дом своими руками – как построить недорогой по цене одноэтажный каркасный деревянный домик

---

Электронное управление пилы

Разброс цен на рынке торцовочных пил говорит о разнице в возможностях их электродвигателей, материалах изготовления, точности настроек и контроля. Так, современное оборудование комплектуется лазерным указателем: луч настраивают по толщине полотна, и он точно показывает линию реза.

Электроника применяется и для регулирования оборотов, позволяя поддерживать их оптимальное значение при работе с материалами разной твердости, особенно если она неоднородна. Блокировка двигателя при заклинивании диска предотвратит его преждевременный выход из строя. Функция плавного пуска не допустит перегрузки сети при включении инструмента. А электродинамический тормоз в кратчайший срок остановит диск после нажатия кнопки выключения. От наличия этих функций в итоге зависит качество и удобство обработки.

©Автор Т.Гронская

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать идеальный рез с помощью циркулярной и торцовочной пилы (сделай сам)

Обновлено: 11 июня 2021 г. Освойте эти сокращения и делайте их безопасно.

Следующий проект›

Семейный мастер на все руки

С помощью торцовочной и циркулярной пилы режьте чище и безопаснее. Избавьтесь от необходимости делать сложные пропилы, такие как погружные и косые пропилы, на широких, коротких и даже крошечных досках.

By the DIY experts of The Family Handyman Magazine

Time

An hour or less

Complexity

Intermediate

Cost

$51–100

Tip 1: Let Cutoffs Drop Free во избежание заклинивания лезвия

Распиловка длинной доски

Поддержите длинные обрезки, укладывая доски друг на друга и разделяя их деревянными полосками, как показано на рисунке. Убедитесь, что конец отрезка свободно падает.

Отрезать конец доски обычно несложно. Короткий обрезанный конец просто отваливается. Но разрезать длинную доску пополам — это другое. Вы можете держать один конец, но другой должен свободно падать, иначе лезвие заклинит. Хитрость заключается в том, чтобы позволить отрезанному концу немного опуститься, но не настолько, чтобы он полностью отломился до того, как разрез будет завершен. Один из способов — поддержать доску деревянными планками, как показано здесь. Вы также можете постоянно поддерживать доску, укладывая ее на жертвенную доску равной длины. Настройте лезвие так, чтобы оно резало примерно на 1/4 дюйма глубже, чем толщина дерева. Держите или зажмите сторону вратаря и позвольте другой стороне свободно двигаться.

Совет 2: Закрепите заготовку для точных пропилов под углом

Косой рез на широкой доске

Закрепите заготовку для реза под углом. Затем уберите защитный кожух, чтобы начать косой рез. Отпустите его, как только лезвие полностью войдет в дерево.

С помощью циркулярной пилы можно сделать четкие и точные пропилы под углом или под углом, но это сложно. Защитный кожух может залипнуть, что затруднит начало работы. А поскольку лезвие расположено под углом, сложнее точно следовать линии, не перекручивая пилу и, возможно, не заклинив лезвие.

Две вещи помогут вам безопасно сделать хороший косой срез. Первый — зажать доску, которую вы режете. Зажим позволяет одной рукой поднимать защитный кожух, пока не начнется косой срез. Во-вторых, используйте направляющую линейку, такую ​​как гигантский квадрат скорости, показанный на рисунке. Это позволяет вам сосредоточиться на постоянном движении пилы вперед, не беспокоясь о следовании по линии. Если возможно, режьте более широкой частью станины на стороне «хранителя» доски для лучшего контроля и более точных скосов. Ближе к концу скоса сконцентрируйтесь на продолжении прямолинейного движения.

Совет по безопасности для дисковых пил

Циркулярная пила — один из самых опасных инструментов в мастерской. Несчастные случаи происходят быстро и без предупреждения, а травмы обычно бывают тяжелыми. Завязывание полотна в пропиле, пожалуй, самая распространенная и самая страшная ошибка, потому что полотно пилы подпрыгнет и побежит к вам. Обычно это происходит, когда вы разрезаете длинную доску или большой лист фанеры пополам без надлежащей поддержки. Чтобы избежать этого, убедитесь, что отрезанный кусок может свободно падать или отходить от лезвия. Это устранит любую возможность заедания и сделает все ваши разрезы более безопасными.

Совет 3: Делайте врезные пропилы безопасно

Фото 1: Установите пилу

Крепко держите передний край станины пилы. Поднимите защиту лезвия одной рукой и наведите лезвие вниз, чтобы выровнять его по линии.

Фото 2: Опустите диск в дерево

Запустите пилу и дайте ей набрать полную скорость. Постепенно поворачивайте пилу вниз, чтобы начать рез. Крепко держите пилу, чтобы она не отскакивала назад.

Фото 3: Пиление вперед

Когда станина пилы коснется рабочей поверхности, снимите кожух диска и пилите вперед. Дайте лезвию полностью остановиться, прежде чем поднимать его из пропила.

Погружная резка — полезный метод для начала резки, когда вы не можете начать с края. Одним из примеров является вырезание оконного проема в листе фанеры. Но при плохой технике этот удар опасен. Пила отскочит назад и побежит к вам. На фото хорошая техника. Поскольку вы не можете видеть, что находится под листом, который вы режете, проверьте, прежде чем начать, чтобы убедиться, что путь лезвия свободен. Никогда не наклоняйте пилу к себе во время ее работы. И встаньте сбоку, а не прямо за пилой. Установите лезвие, чтобы резать примерно на 1/4 дюйма глубже, чем толщина древесины.

Совет 4: Замените это тупое лезвие

Прерывистый и чистый срез

Тупые лезвия плохо режут. Острое лезвие режет чисто без особых усилий.

Даже лучший плотник не сможет хорошо работать тупым лезвием. И кроме того, что он делает паршивые порезы, тупое лезвие еще и опасно. Тупые лезвия могут нагреваться и деформироваться или заклинивать, и они имеют тенденцию вылезать из разреза.

Но как понять, что лезвие слишком тупое? Иногда это можно определить, просто посмотрев на закругленные или сколотые зубы. Но лучшим показателем является то, как режет лезвие. Если вам приходится прокладывать себе путь через разрез, ваше лезвие тупое. Острое лезвие скользит даже по самой твердой древесине. Следы ожогов и грубые порезы — другие признаки тупого лезвия.

Многие хозяйственные магазины предлагают услуги по заточке лезвий, но я бы не стал тратить деньги на заточку стальных лезвий. Высококачественные твердосплавные лезвия недороги и могут выдержать множество нагрузок, прежде чем их потребуется заменить.

Хорошим полотном для обычных циркулярных пил является твердосплавное полотно с 24 зубьями и тонким пропилом. Чтобы получить максимальную отдачу от торцовочной пилы, приобретите высококачественный твердосплавный диск с 60 или 80 зубьями. Используйте более дешевое полотно, поставляемое с вашей пилой, для обычной поперечной резки, а хорошее полотно зарезервируйте для тонкой работы.

Совет 5: Зажмите короткие детали в зоне «без рук»

Фото 1: Отметьте опасную зону

Нарисуйте красные линии на станине и упоре пилы, чтобы обозначить зону «без рук». Нарисуйте линии 7 дюймов от 10 дюймов. лезвия и 8 дюймов от 12-дюймовых. лезвия.

Фото 2: Используйте зажимы для мелких деталей

Зажмите короткие детали молдинга. Используйте прочные пружинные зажимы или С-образные зажимы.

В качестве напоминания о том, что руки следует держать подальше от лезвия, большинство новых торцовочных пил имеют красные линии, обозначающие зону «без рук». Но что, если вам нужно отрезать кусок короче, чем 7- или 8-дюймовый. зона громкой связи? Лучшее решение — по возможности отрезать короткие куски от более длинных досок (стр. 54). Однако, когда вам нужно обрезать короткую часть молдинга, используйте зажимы, чтобы удерживать его на месте (фото 2). Вспомогательный упор подходит для этой задачи, обеспечивая лучшую зажимную поверхность. Вы получите более качественные митры, потому что молдинг не может соскользнуть с лезвия. И вы будете уверены в более безопасной резке без помощи рук.

Совет 6: Безопасная резка мелких деталей

Фото 1.

Добавление деревянного упора

Прикрутите дополнительный упор к упору стусла, чтобы закрыть щели. Убедитесь, что он не слишком высокий, иначе он ограничит глубину реза.

Фото 2: Выровняйте срез

Направьте лезвие вниз, чтобы выровнять срез. Прежде чем начать резку, дайте лезвию разогнаться до полной скорости.

Фото 3: Дайте лезвию остановиться

Завершите рез и отпустите переключатель. Теперь вот ключ. Дайте лезвию полностью остановиться, прежде чем поднимать его.

Отрезание мелких деталей — одна из самых сложных и опасных операций на торцовочной пиле. Никогда не знаешь, где окажется кусок. Обычно он становится высокоскоростным снарядом, когда попадает во вращающееся лезвие. Но есть способ избежать этой проблемы. Вспомогательный упор помогает предотвратить падение реза, а остановка лезвия предотвращает его зацепление зубьями.

Еще один прием, не показанный здесь, заключается в том, чтобы остановиться непосредственно перед завершением разреза. Дайте лезвию остановиться. Затем снимите молдинг и завершите разрез канцелярским ножом или копровой пилой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Циркулярная пила
• Зажимы
• Торцовочная пила

Вы также будете использовать дисковые пилы, торцовочные пилы, направляющую для поперечной пилы.

Первоначально опубликовано: 02 октября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Ваша первая пила: циркулярная пила против. Торцовочная пила

Когда я впервые начал заниматься деревообработкой, я сказал отцу, что мне нужна торцовочная пила. Он возражал, настаивая на том, что циркулярная пила более универсальна и, следовательно, лучше подходит для первой пилы. Я сдался, и он подарил мне на Рождество циркулярную пилу.

Я занимаюсь деревообработкой уже пять лет, и знаете что? Мой папа ошибался. Я полностью убежден, что в большинстве случаев торцовочные пилы являются лучшим выбором для начинающих, чем циркулярные пилы.

Торцовочные пилы проще и безопаснее в использовании, чем циркулярные пилы. Хотя они могут резать только доски шириной до 12 дюймов, для начинающих проектов этого обычно достаточно. Если вам нужно отрезать более крупные детали, магазины товаров для дома могут сделать это за вас, избавляя вас от необходимости использовать циркулярную пилу до тех пор, пока вы не займетесь более сложными проектами.

Иногда вам может понадобиться циркулярная пила, так что давайте посмотрим поближе!

Примечание. Этот блог содержит партнерские ссылки. Если вы нажмете и совершите покупку, я могу получить компенсацию (без дополнительных затрат для вас).

Что такое торцовочная пила?

Торцовочные пилы иногда называют «обрезными пилами», потому что это адекватное описание их работы. Лезвие находится над куском, и вы перемещаете его вниз, чтобы разрезать древесину.

Им можно резать прямо вверх и вниз, а также под углом. Первый тип косого пропила называется «усорез», и вы можете увидеть это ниже:

Торцовочные пилы также могут выполнять косые пропилы, когда лезвие наклонено под углом:

Торцовочные пилы выходят из строя при резке. широкие куски дерева. Как вы можете видеть на фотографиях, торцовочная пила режет дорожку. Если древесина шире дорожки, пила не сможет дотянуться до нее, чтобы сделать пропил.

Ширина, которую может резать торцовочная пила, зависит от типа торцовочной пилы. Я рекомендую приобрести скользящую торцовочную пилу, которая позволит использовать более широкую доску и повысит универсальность пилы (чтобы узнать больше о покупке торцовочных пил, ознакомьтесь с этим постом).0003

Большинство торцовочных пил имеют глубину пропила около 12 или 14 дюймов. Я обнаружил, что обычно могу удвоить это, обрезав половину доски, затем перевернув доску и обрезав другую половину в том же месте. Это не идеальное решение, но обычно его достаточно для начинающих проектов.

Для моей торцовочной пилы это означает, что я могу резать доски шириной до 24 дюймов. Циркулярные пилы, безусловно, могут резать доски большего размера, поэтому давайте немного поговорим о них.

Что такое циркулярная пила?

Циркулярные пилы являются переносными пилами. Пила и полотно располагаются поверх дерева, и оператор перемещает пилу вперед, чтобы распилить дерево.

Циркулярные пилы универсальны, поэтому некоторые люди рекомендуют их в качестве хорошей первой пилы. Они могут сделать каждый разрез торцовочной пилой и даже больше.

Они могут резать широкие доски и делать дадо (разрезы, которые не проходят через доску), с которыми сталкиваются торцовочные пилы.

Для начинающего столяра это означает, что дисковые пилы могут распиливать большие куски фанеры, а торцовочные пилы – нет.

Однако пользоваться циркулярными пилами сложнее, чем торцовочными. Чтобы резать прямо, нужна практика, и легко попасть в небезопасную ситуацию. Резка на козлах, например, может защемить диск и вызвать отдачу, когда пила отскакивает назад к оператору.

Из-за этого ими страшнее пользоваться, а если вы немного нервничаете из-за электроинструментов, они страшнее торцовочной пилы.

Почему торцовочная пила должна стать вашей первой пилой

Циркулярные пилы более универсальны, чем торцовочные. Каждый разрез, который вы можете сделать на торцовочной пиле, можно сделать и на циркулярной пиле, плюс еще несколько. Вот почему мой папа (и некоторые другие в Интернете) рекомендуют начинать с циркулярной пилы.

Но пользоваться дисковыми пилами утомительно. Во-первых, сложно резать прямо без какой-либо направляющей. У меня есть направляющая Kreg Rip-Cut, и я использую ее почти при каждом распиле дисковой пилой, потому что без нее я просто не могу резать прямо.

Во-вторых, ваши доски должны быть зажаты и закреплены, что требует дополнительного времени в процессе установки, тогда как с помощью торцовочной пилы вы можете просто прижать доску к упору и резать.

У меня уходит менее 30 секунд на распил под торцовочную пилу, в то время как на настройку и распил циркулярной пилой у меня уходит около 10 минут.

Кроме того, циркулярные пилы более опасны. Торцовочные пилы — довольно безопасный инструмент — за исключением того, что вы просовываете руку на пути лезвия, мало что может произойти.

Но если вы не уложите и не закрепите древесину должным образом, циркулярной пилой легко создать опасную отдачу. Когда вы режете, под деревом проходит лезвие, и, поскольку вы его не видите, легко случайно положить руку, ногу или что-то рядом с ним.

Несмотря на все это, возможно, вы все еще беспокоитесь об аспекте универсальности, так что давайте посмотрим на это поближе.

Для каких проектов на самом деле требуется циркулярная пила

Я просмотрел все проекты по дереву на этом сайте и разделил их на три категории: только торцовочная пила, циркулярная пила необязательно, циркулярная пила обязательна.

Необязательные стойки для циркулярной пилы просто означают, что я использовал свою циркулярную пилу для резки больших кусков дерева, но вы могли сделать эти пропилы в магазине товаров для дома, когда покупали дерево.

Обязательная циркулярная пила означает, что я использовал свою циркулярную пилу так, как нельзя было бы сделать в магазине товаров для дома. Например, на тумбе под телевизор я использовал свою циркулярную пилу, чтобы сделать половинчатые надрезы в дереве, чтобы было похоже, что там есть ящики, хотя их не было.

Обратите внимание, что слово «обязательно» немного вводит в заблуждение — все пропилы также можно выполнить с помощью настольной пилы, но если вы пытаетесь выбрать между торцовочной и циркулярной пилой, у вас, вероятно, нет настольной пилы.

Вывод: подавляющее большинство проектов можно выполнить без циркулярной пилы. Да, когда-нибудь вы захотите приобрести циркулярную или настольную пилу, чтобы расширить репертуар проектов, которые вы можете выполнить. Но я действительно не думаю, что это должна быть ваша самая первая пила.

Когда циркулярная пила должна быть вашей первой пилой

Несмотря на все вышесказанное, определенно есть случаи, когда циркулярная пила является лучшим вариантом.

Во-первых, если вы покупаете пилу для общего обустройства дома, а не для небольших работ по дереву, лучшим вариантом может быть циркулярная пила.

Например, циркулярная пила может подрезать дверь, которая слишком велика. Он может урезать столешницы из мясных блоков для установки на кухне. Обе эти вещи слишком велики, чтобы с ними могла справиться торцовочная пила.

Или у вас просто нет места для торцовочной пилы. Торцовочные пилы — большие стационарные инструменты. Если вы живете в небольшой квартире, у вас может не оказаться места для хранения гигантской торцовочной пилы. В этом случае подойдет циркулярная пила.

(Примечание: в этом отношении, надо отдать должное, мой отец был прав. В то время, когда я покупал свою первую пилу, я жил в квартире с одной спальней, и у меня действительно не было места для митры. пила. К счастью, я с тех пор переехала.)

Торцовочные пилы также значительно дороже циркулярных пил. Циркулярные пилы стоят около 50 долларов, а торцовочные пилы — около 100 долларов, а более крупные и универсальные раздвижные пилы — от 150 до 200 долларов.

Если стоимость является серьезной проблемой, циркулярная пила лучше, чем отсутствие пилы.

Наконец, циркулярные пилы отлично подходят для распила больших листов фанеры. Если вы планируете проекты, полностью основанные на фанере, вам может быть лучше использовать циркулярную пилу.

Просто имейте в виду, что кривая обучения будет сложнее, если это ваша первая пила.

Что насчет настольных пил?

Настольные пилы могут делать все то же, что и торцовочные и циркулярные пилы, но они дороги и опасны.

Я не рекомендую настольные пилы новичкам просто потому, что это самый опасный инструмент в магазине. Если вы когда-нибудь встретите кого-то, кто получил серьезную травму при работе с деревом, скорее всего, это произошло из-за настольной пилы.

Это не значит, что я не люблю настольные пилы. Я делаю! У меня есть настольная пила! И я считаю, что настольные пилы на 100% проще в использовании, чем циркулярные пилы, если честно.

Но они также опасны, и по этой причине я не рекомендую этот инструмент новичкам.

Рекомендация по торцовочной пиле

Торцовочная пила Ryobi у меня уже три года, и она всегда хорошо мне служила. Я нашел, что это было хорошее сочетание цены, качества и возможностей. Скользящее 10-дюймовое лезвие позволяет мне резать до 12 дюймов материала (24 дюйма, если я переверну доску и сделаю второй разрез), чего более чем достаточно для большинства проектов.

Хотя на рынке есть более дорогие торцовочные пилы с рядом роскошных функций, я очень доволен своей пилой и считаю, что она идеальна для новичков (как я и думал, когда купил ее!)

Если вы хотите узнать больше о стоимости торцовочной пилы, ознакомьтесь с этим постом, в котором я расскажу обо всех доступных функциях торцовочной пилы и разбиваю стоимость различных пил!

Торцовочная или циркулярная пила? Разбивка для начинающих строителей

Здравствуйте и с возвращением! Если вы следили за мной, то знаете, что я твердо говорю «сделай сам». Это большое дело для меня. Может быть, это потому, что я на самом деле не могу позволить себе то, что хочу, но также и потому, что строить вещи так весело. Мне нравится иметь уникальные вещи, которые идеально вписываются (как по размеру, так и по стилю) в мое пространство. Итак, чтобы заставить людей строить больше, я решил начать эту небольшую серию — «Инструментальный вторник». Это будет очень простая серия для начинающих. Так что, если вы опытный столяр, уходите отсюда! Или, что еще лучше, оставайтесь и выскажите свое мнение в комментариях — я хотел бы услышать ваши мысли, и я уверен, что новички тоже. Прежде всего – торцовочная или циркулярная пила? Давайте взглянем.

Эта статья содержит партнерские ссылки для вашего удобства. Пожалуйста, ознакомьтесь с моей полной политикой раскрытия информации ЗДЕСЬ.

Подведение итогов

Итак, самое основное подведение итогов заключается в том, что я использую циркулярную пилу для больших листов фанеры, а торцовочную пилу больше для пиломатериалов. Однако есть еще несколько вещей, которые следует учитывать. Одно только название должно указывать на то, что торцовочная пила будет вещью, которую нужно купить, чтобы делать, ну. .. торцовочные разрезы. Если вы ищете пилу для отделочных работ или даже сборки мебели, сделанной из 2×4 или 2×6, что-то в этом роде, тогда вам нужна торцовочная пила. Если вы хотите делать такие вещи, как повесить гипсокартон или построить детали, для которых требуется фанера, вам понадобится циркулярная пила.

Косой рез — это любой разрез, который вы делаете под углом. Прямой срез – это угол 90°. Косой пропил — это когда вы делаете угловой пропил по ширине доски. Большинство торцовочных пил также делают косые пропилы, то есть пропилы по толщине. Вот бок о бок разрез под углом 30° и разрез под углом 30°.

Теперь вы можете использовать большинство циркулярных пил для резки под углом и под углом, но я никогда этого не делал. Чтобы сделать косой срез, вам понадобится циркуль, чтобы отметить угол, а затем вы просто аккуратно прорежете линию.

Моя циркулярная пила также делает косые пропилы, это просто легкий поворот базы или «башмака».

Вот отличная статья, в которой далее обсуждаются косые и косые резы.

Что купить в первую очередь, торцовочную или дисковую пилу?

Возможно, это будет не очень популярное мнение, но сначала я выбрал торцовочную пилу. Я использовал свою торцовочную пилу в течение многих лет, прежде чем прикоснуться к циркулярной пиле. Почему? Одна простая причина: торцовочная пила стоит на месте, а циркулярную пилу нужно передвигать. Торцовочная пила меня гораздо меньше пугает. Начинающему строителю также намного проще получить прямые разрезы, что снижает разочарование.

Проблема:  Вы можете резать вещи только до определенного размера.

Одна из причин, по которой в первую очередь следует рассмотреть циркулярную пилу, заключается в том, что она может делать почти все то же, что и торцовочная пила, и даже больше. Кроме того, они значительно дешевле. Если подвижная часть вас не пугает, то возьмите хорошую циркулярную пилу и начните резать ею. Вам просто нужно потренироваться, чтобы ваши линии были прямыми. Есть несколько вещей, которые вы можете сделать, чтобы помочь (продолжайте читать), но главный способ получить хорошую прямую линию — это практика. Несмотря на то, что многие циркулярные пилы делают пропилы под углом, получить чистую прямую линию очень сложно.

Вот один из самых первых столов, которые я сделал с помощью торцовочной пилы.



Мне понадобилась циркулярная пила, чтобы построить этот туалетный столик , потому что он весь из фанеры.



Различные типы торцовочных пил

Если у вас есть торцовочная пила, я настоятельно рекомендую приобрести составную скользящую пилу самого большого размера, который вы можете себе позволить. Чем больше пила, тем больше кусков вы сможете отрезать. Как только вы начнете строить, вам захочется использовать все большие и большие детали, и вам захочется иметь большую пилу. Спросите меня, откуда я знаю ;). Вот 3 пилы разной ценовой категории с хорошими отзывами.

Hitachi 10-дюймовая торцовочная пила с одинарной фаской – $109,00

10-дюймовая торцовочная пила RYOBI — $329,15

12-дюймовая торцовочная пила DeWALT с двойным скосом и скользящим соединением — $599,00



Я купил кабель Porter Cable примерно за 150 долларов около 4 лет назад, когда только начал строить. Не могу найти в сети, а то скинул бы вам ссылку. Это была прекрасная пила, но она не самая точная. У меня не было никаких проблем с этим, кроме того, что лазер немного не работает, поэтому я никогда не использую лазер. У Hitachi отличная цена для начала и отличные отзывы.



Различные типы циркулярных пил

Циркулярные пилы немного дешевле, чем большинство торцовочных пил и вы можете получить первоклассную модель примерно за 150 долларов.

Мне нравится аккумуляторная пила Ryobi. Это просто, и мне нравится, что он беспроводной. Работает с системой RYOBI ONE, что очень удобно. Однако иногда вам потребуется немного больше мощности, сетевые пилы работают хорошо. Я видел, как мой подрядчик отрезал кусок бетонной опорной доски циркулярной пилой, и мне хотелось бы знать, что вы можете это сделать, прежде чем я забил и сломал более 300 квадратных футов непосильной работы. Для чего-то подобного вам понадобится более мощная пила и другой тип лезвия. Вот 3 лучшие циркулярные пилы, которые я смог найти по разным ценам, и все с хорошими отзывами.

Циркулярная пила SKIL 7 1/4″ – $59,98

Циркулярная пила Bosch 6 1/2″ – $119,00

Циркулярная пила Makita 7 1/4″ с электрическим тормозом — $169,99

Вещи, необходимые для работы с торцовочной пилой

Для работы с торцовочной пилой многого не требуется. Если вы купите более дешевую пилу, чтобы начать играть, вы, вероятно, захотите получить новое модное лезвие. Новое лезвие может иметь решающее значение для получения чистого среза. Мне нужно новое лезвие сейчас, это то, что происходит, когда ваше лезвие не острое.

Эти лезвия Diablo всегда рекомендуются и имеют отличные отзывы. Убедитесь, что вы выбрали правильный размер и материал для ваших проектов.

Вещи, которые понадобятся для работы с циркулярной пилой

Прежде всего, вам понадобятся крепкие козлы и зажимы. Циркулярной пилой достаточно сложно управлять самой по себе, но последнее, что вам нужно, это чтобы ваша фанера двигалась.
