Тпк 125вн2: Паспорт на токарный патронный станок ТПК-125ВН2 / Токарные станки / Stanok-online.ru
alexxlab | 25.05.2023 | 0 | Разное
Паспорт на токарный патронный станок ТПК-125ВН2 / Токарные станки / Stanok-online.ru
Рубрикатор
Разделы документации
23 ноября 2015г.
Токарные станки
Печать документации: Савеловское производственное объединение «ПРОГРЕСС»
Год печати документации: 1985
Количество папок: 2
Количество страниц, листов: 373
Узнать стоимость документации
Паспорт и документация к данной модели станка находится в нашем архиве, в электронном виде. В комплект документации входит, по разделам, согласно содержания:
1. Руководство по эксплуатации
Содержание:
1. Техническое описание
Назначение и область применения
Особенности конструкции
Состав станка
Устройство и работа станка и его составных частей
Описание конструкции основных узлов станка
Электрооборудование
Пневмооборудование
2.
Инструкция по эксплуатации Общие указания
Указания мер безопасности
Порядок установки
Наладка станка
Указания по техническому обслуживанию станка
Указания по разборке, сборке при ремонте станка
3. Паспорт
Общие сведения
Основные технические данные и характеристики
Комплект поставки
Свидетельство о приёмке
Свидетельство о консервации
Свидетельство об упаковке
Гарантийные обязательства
Сведения об изменениях конструкции станка и его составных частей в процессе эксплуатации
Сведения о ремонте
Инструкция по программированию
2. Комплекты ЗИП
Чертежи быстроизнашиваемых деталей
– Электрооборудование. Сборочный чертёж
– Электрооборудование. Схема электрическая соединений
– Панель с электроаппаратурой. Схема электрическая соединений
Схема электрическая соединений– Блок питания. Схема электрическая соединений
– Блок реле. Схема электрическая соединений
– Панель разводная. Схема электрическая соединений
– Приспособление для выставки резцов. Сборочный чертёж
– Корпус. Сборочный чертёж
– Комплект прокладок и инструмента для установки резцов на ГР-6. Сборочный чертёж
– Наладка на обработку отверстий

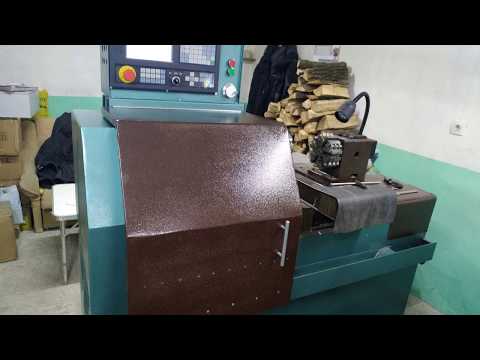

Краткое описание станка:
Станок токарный патронный высокой точности модели ТПК-125ВН2 с числовым программным управлением предназначен для патронной обработки по программе записанной на перфоленте. На станке можно производить расточку и обточку цилиндрических, конических и фасонных поверхностей, нарезание крепёжной резьбы резцом, подрезку торцев, проточку канавок. Станок оснащён роботом пневматическим РП-901, предназначенным для захвата заготовки из магазина, перемещения и установки в токарный патрон, а после обработки захвата обработанной детали в патроне, перемещения и укладки её в тот же магазин.
Комментарии
2.1.6. Порядок выполнения лабораторной работы
Изучить кинематическую схему станка.
Изучить устройство привода главного движения.
Изучить устройство электрогидравлических приводов подачи.
Изучить работу гидросистемы станка.
Ознакомиться с органами управления станком.
Подготовить станок к работе в режиме «Наладка».
По заданию преподавателя установить определенную частоту вращения шпинделя и выполнить различные технологические команды с помощью органов управления станком.
Подготовить станок к работе в режиме «Возврат в «0». Осуществить движение суппорта в «нулевую» точку.
Подготовить станок к работе в режиме «Автомат».
2.1.7. Контрольные вопросы
Назначение станка мод. 1П717ФЗ. Особенности его компоновки, основные узлы станка.
Каким образом обеспечивается смазка механизмов станка?
Какие предохранительные и блокирующие устройства имеются в станке?
Перечислить движения, обеспечиваемые кинематической схемой станка.
Как обеспечивается связь вращений шпинделя с подачей суппорта при резьбонарезании?
Как осуществляется поворот резцедержателя для смены инструмента?
Назначение и работа гидрооборудования станка.
Как обеспечивается регулировка натяга полугаек в винтовых парах качения приводов подач?
2.2. Лабораторная работа № 2. Робототехнический комплекс для токарной обработки модели тпк-125вн2
2.2.1. Общие сведения о станке
Станок токарный патронный высокой точности модели ТПК-125ВН2 с числовым программным управлением предназначен для патронной обработки по программе, записанной на перфоленте.
На станке можно производить расточку и обточку цилиндрических, конических и фасонных поверхностей, нарезание резьбы резцом, подрезку торцов, проточку канавок.
Он
оснащен пневматическим роботом модели
РП-901, предназначенным для захвата
заготовки из магазина, перемещения и
установки ее в патрон, а после выполнения
технологических операций – извлечения
из патрона и укладки в тот же магазин.
Станок укомплектован системой числового программного управления Н22Н1МТ1.
В режиме автоматического управления он может работать одновременно по двум координатам с автоматической сменой инструмента.
Основные технические данные станка приведены в табл. 12.
Таблица 12
Основные технические данные станка
Параметр, размерность | Показатель |
1 | 2 |
Наибольший диаметр обрабатываемого изделия над суппортом, мм | 200 |
Дискретность задания перемещения, мм по оси Х по оси Z | 0,002 0,001 |
Количество одновременно управляемых координат | 2/2 |
Диаметр обрабатываемого изделия при автоматической загрузке, мм наибольший наименьший | 60 4 |
Окончание табл.
12
1 | 2 |
Наибольшая длина обрабатываемого изделия, мм | 100 |
Длина обрабатываемого изделия при автоматической загрузке, мм наибольшая наименьшая | 40 4 |
Пределы частот вращения шпинделя, мин-1 при работе с кулачковым патроном при работе с цанговым патроном | 50…2000 50…4000 |
Наибольшее перемещение суппорта, мм поперечного продольного | 110 180 |
Диапазон рабочих подач, мм/мин суппорта поперечного суппорта продольного | 3-90 6-180 |
Скорость холостых перемещений, мм/мин суппорта поперечного суппорта продольного | 400 800 |
Нестабильность автоматического останова суппортов, мм суппорта поперечного суппорта продольного | 0,001 0,002 |
Число позиции револьверной головки | 6 |
Емкость
магазина, шт. |
