Назначение

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Гарантийный срок эксплуатации - 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Срок службы - 30 лет.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

Таблица 1. Технические данные

Наименование параметра

Значение

Номинальное напряжение, кВ

20

35

Наибольшее рабочее напряжение, кВ

24

40,5

Номинальный первичный ток, А

300, 400, 600, 800, 1000, 1500, 2000, 4000

300, 400, 600, 800, 1000, 1500

Количество вторичных обмоток

2

2

3

4

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50 или 60*

Номинальная вторичная нагрузка при cosφ = 0,8 , В∙А:

обмотки для измерений
обмотки для защиты



3; 5; 10; 15; 20; 25; 30; 50 ** (20)
3; 5; 10; 15; 20; 25; 30; 50 ** (20)

Класс точности вторичной обмотки:

для измерения:
для защиты:



0,2S; 0,2; 0,5S; 0,5; 1
5P; 10Р

Номинальная предельная кратность обмотки для защиты, при номинальном первичном токе, А, не менее

300

10

13

400

13

600

18

800

24

1000

24

1500

26

2000

26

-

4000

14

-

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности:

0,2S; 0,2; 0,5S; 0,5, при номинальном первичном токе, А не более




300




10

1, при номинальном первичном токе, А не более

300

18

15

0,5; 1, при номинальном первичном токе, А не более

400

14

15

600

19

20

800

23

24

1000

25

22

1500

28

22

2000

27

-

0,2S; 0,2; 0,5S; 0,5; 1 , при номинальном первичном токе, А не более

4000

13

-

0,2S; 0,2; 0,5S при номинальном первичном токе
от 400 А до 2000 А, не более



10

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А

300

16

12

400

16

16

600

24

24

800

32

32

1000

40

40

1500

60

60

2000

60

-

4000

100

-

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

300

41

31

400

41

41

600

61

61

800

82

82

1000

102

102

1500

153

153

2000

153

-

4000

255

-

Испытательное напряжение, кВ:

одноминутное промышленной частоты
грозового импульса



65
125



95
220

Масса трансформатора, кг, мах

47

62

74

79

 Примечание:
1. * Для трансформаторов, предназначенных для поставок на экспорт.
2. **Значения вторичной нагрузки уточняется в заказе.
3. В скобках указаны стандартные вторичные нагрузки.

Таблица 2

Номинальный первичный ток. А

S, мм

ТПЛ-20

ТПЛ-35, ТПЛ-35-3, ТПЛ-35-4

300; 400; 600

6,5

800

9,5

1000

11,5

1500

18

2000

18

-

4000

20

-

Таблица 3

Тип

Размеры, мм

Рис.

L

L1

B

B1

ТПЛ-20

770

540

240

40

1

ТПЛ-35

990

760

410

ТПЛ-35-3

1060

830

480

112

2

ТПЛ-35-4

3

Таблица 4. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ-20

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

300/5

46

36

23

17

13

9

7

6

400/5

43

35

23

17

13

9

7

6

600/5

50

42

30

23

18

14

11

8

800/5

53

45

34

27

24

17

13

11

1000/5

52

45

35

28

24

18

15

12

1500/5

51

43

35

30

26

21

17

15

Таблица 5. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ - 35

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

300/5

38

30

18

13

10

7

5

4

400/5

44

35

23

17

13

9

7

6

600/5

50

42

29

22

18

13

10

8

800/5

53

45

33

27

24

16

13

11

1000/5

48

42

32

26

24

17

13

11

1500/5

45

39

33

28

26

19

16

14

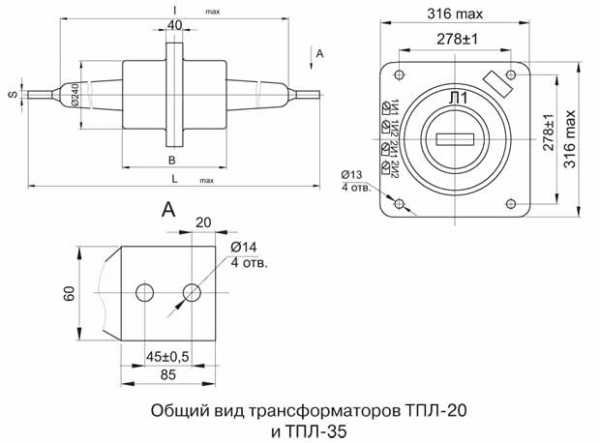

  Общий вид трансформатора (чертеж)

Версия для печати (pdf)


www.cztt.ru

Трансформатор ТПЛ-35

Трансформатор ТПЛ-35 – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПЛ-35 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-20 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна изготовление и поставка трансформаторов для работы на высоте превышающей 1000 м);
- верхнее значение температуры внутри КРУ +50°C, нижнее - -60°C;
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-35


Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!



Основные технические характеристики трансформатора ТПЛ-35:

ПараметрЗначение
 Величина номинального напряжения, кВ35
 Величина наибольшего рабочего напряжения, кВ40,5
 Величина номинальной частоты переменного тока, Гц50
 Величина номинального первичного тока, А300; 400; 600; 800; 1000; 1500
Величина наибольшего рабочего первичного тока, А320; 400; 630; 800; 1000; 1600
 Величина номинального вторичного тока, А1; 5

Значение номинальной нагрузки вторичных обмоток, ВА:

- для измерений

при cosφ=1

при активно-индуктивном характере нагрузки и cosφ=0,8

- для защиты

при активно-индуктивном характере нагрузки и cosφ=0,8



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50



3; 5; 10; 15; 20; 25; 30; 50

Значение классов точности вторичных обмоток:

- для измерений

- для защиты


0,2S; 0,2; 0,5S; 0,5; 1

5P; 10P

Величина номинальной предельной кратности вторичной обмотки для защиты при номинальной вторичной нагрузке 20 ВА, и номинальном первичном токе, А

300

400

600

800, 1000

1500





10

13

18

24

26

Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений при номинальной вторичной нагрузке 20 ВА и номинальном первичном токе 300-1500 А:

10

Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А

300

400

600

800

1000

1500





12

16

24

32

40

60

 Значение трехсекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А

300

400

600

800

1000

1500





31

41

61

82

102

153



Конструкция трансформатора ТПЛ-35. Трансформатор ТПЛ-35 представляет собой одновитковую проходную конструкцию. Конструкция трансформатора содержит тороидальный магнитопровод, первичную и вторичные обмотки. Первичная обмотка имеет вид стержня с прямоугольными лопатками для коммутации с шинами первичной цепи. Каждая из вторичных обмоток намотана на магнитопровод. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Для крепления трансформатора на месте установки служит цельнолитой фланец в котором по краям расположены 4 отверстия диаметром 13 мм. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.



Вы можете заказать трансформатор ТПЛ-35 в компании “ЭнергоСфера” позвонив по телефону:
(066)473-42-45 (068)256-29-77  (093)113-81-73
