Изолирующий трансформатор: все, что вам нужно знать

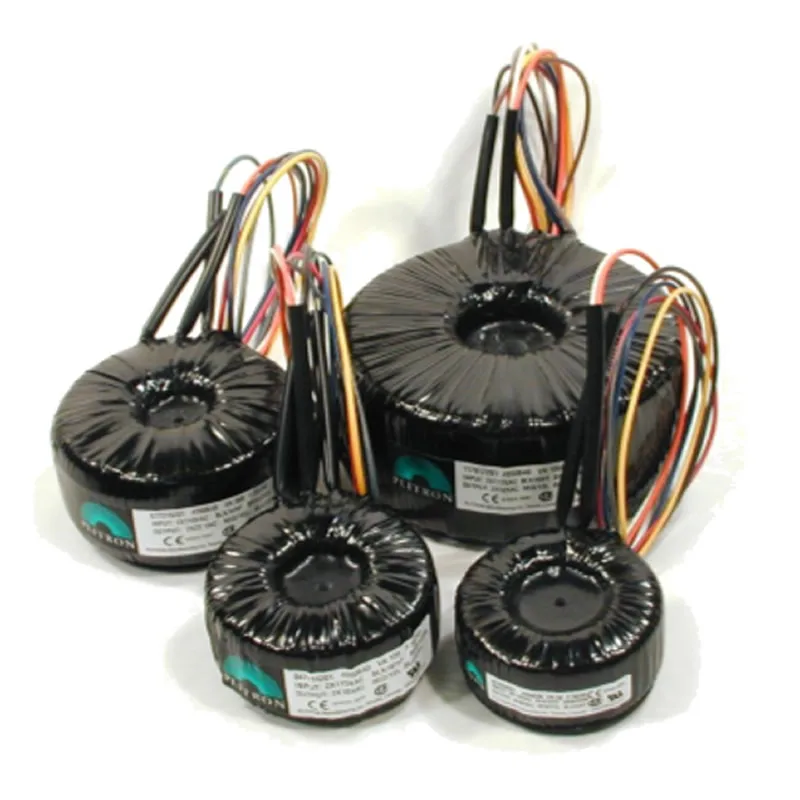

Среди проанализированных электронных компонентов был также тороидальный трансформатор, кроме того, мы также имели дело с этим типом элементов, когда комментируем источники питания, виды тока, так далее. Теперь настала очередь другого очень своеобразного типа трансформатора, такого как разделительный трансформатор.

Вы можете знаю что это, для чего он нужен, чем он отличается от других типов трансформаторов, а также как выбрать один из них для своих будущих проектов.

Индекс

• 1 Что такое изолирующий трансформатор?
  • 1.1 Тип
  • 1.2 Преимущества изолирующего трансформатора
  • 1.3 Применение трансформаторов безопасности
• 2 Где купить изолирующий трансформатор

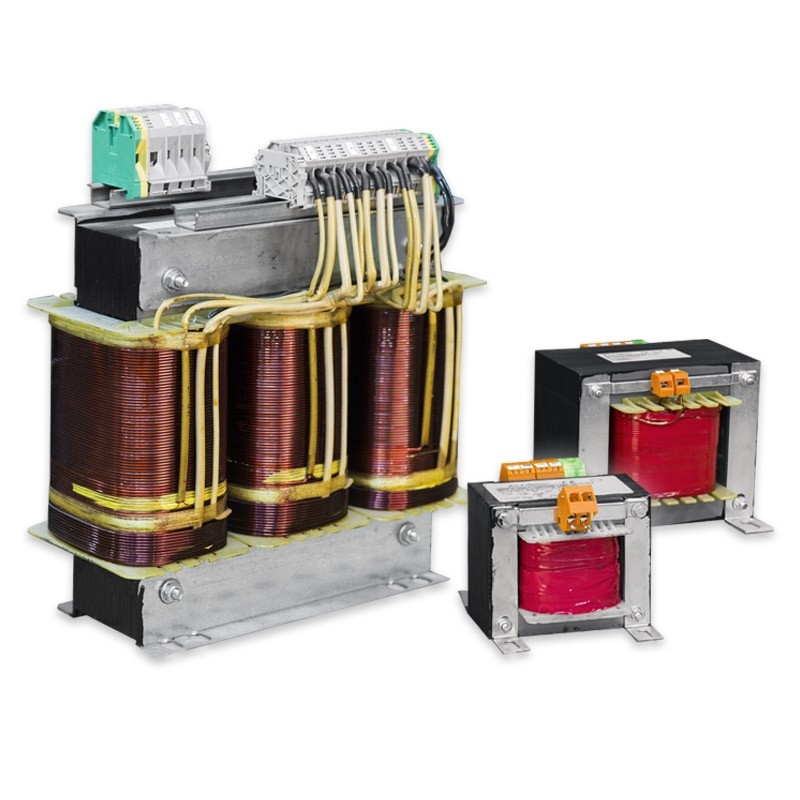

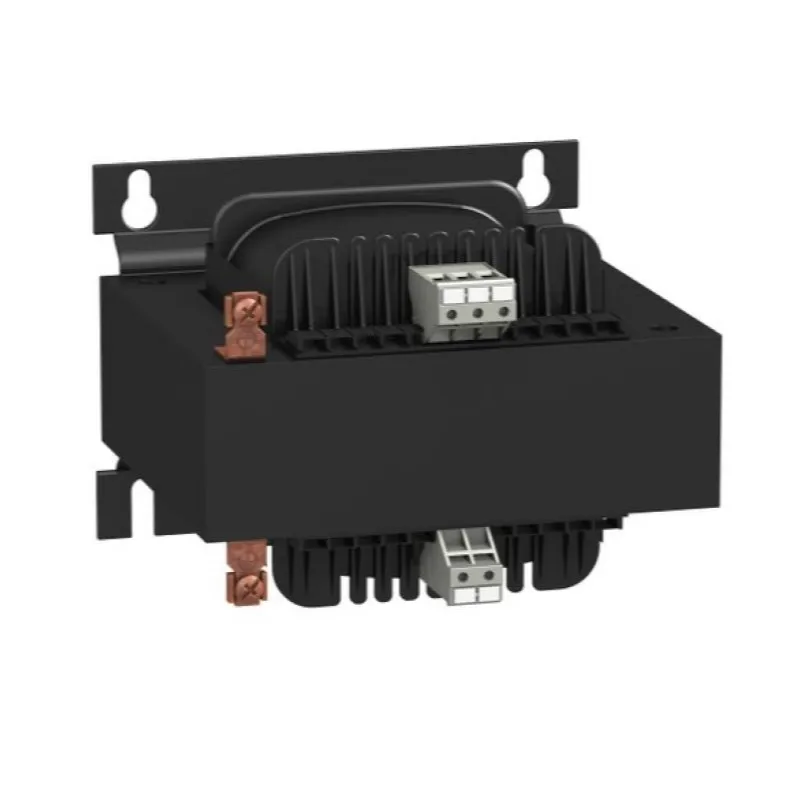

Что такое изолирующий трансформатор?

электрические трансформаторы Они обладают свойством передавать энергию между двумя или более обмотками проводника без физической связи между ними.

Единственное исключение – автотрансформаторы. Для осуществления этой передачи они основаны на электромагнитной индукции, и обычно в их обмотках используется большее или меньшее количество витков для преобразования напряжения.

Благодаря этому изоляция между цепямиПоскольку один подключен к первичной обмотке, а другой – к вторичной обмотке, они могут не только преобразовывать сигнал, но и действовать как элемент безопасности.

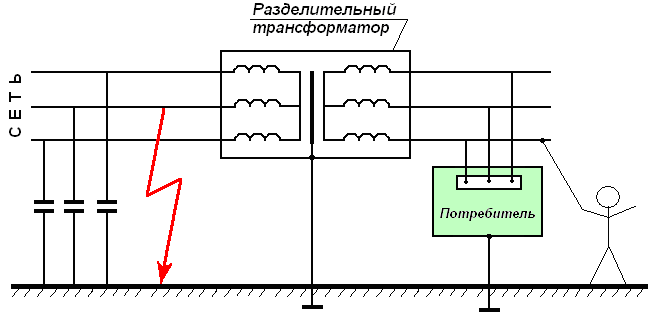

Фактически, когда мы говорим о защитном трансформаторе или изолирующем трансформаторе, мы обращаемся к очень специфическим трансформаторам с Соотношение 1: 1, то есть с одинаковой обмоткой в ​​двух его катушках (одинаковое количество витков), поэтому он не преобразует напряжение. Ваш результат будет равен вашему вводу.

По этой причине они используются в приложения безопасности, когда вам нужно передать электрическую энергию от одной цепи к другой и вы хотите разъединить обе.

Тип

Внутри трансформаторов безопасности или изоляции вы можете найти два основных типа:

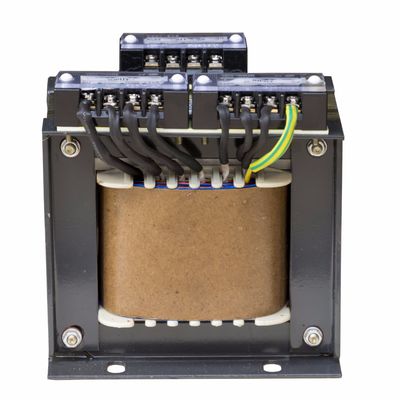

• Отдельная фаза: имеет экран, установленный между первичной и вторичной обмотками, который подключен к изолированному выводу. Кроме того, монтажные кронштейны изолированы от сердечника трансформатора. Они также имеют встроенные датчики температуры и обладают низким уровнем шума. Он использует фазу и нейтраль и обычно имеет входное напряжение 220 или 230 В.
• Трехфазный: он также имеет архитектуру, равную однофазной, но в данном случае для трехфазных установок. То есть однофазные установки обычно используются в домашних условиях, тогда как трехфазные установки обычно используются в промышленных или коммерческих установках. Эти установки не имеют только одну фазу и один нейтральный кабель, но разделены на три переменных тока или фазы для разделения мощности установки. В этом случае они обычно поддерживают напряжение 380 или 480 В.

Преимущества изолирующего трансформатора

Изолирующий трансформатор может иметь ряд преимущество для электроустановок, таких как:

• Они необходимы для защиты от электрического тока, например, от поражения электрическим током.
• Они обеспечивают наличие электроснабжения, защищая установку. Они идеально подходят для инсталляций с высокой доступностью.
• Его потери ниже, чем у других типов трансформаторов.
• Они спроектированы и изготовлены с несколькими слоями усиленной изоляции, что обеспечивает большую прочность и безопасность.

Применение трансформаторов безопасности

Если вам интересно узнать о приложениях этого типа разделительный или защитный трансформатор, присутствуют во множестве электрических установок и устройств. Например:

• Для защиты рабочих от поражения электрическим током. Как на промышленных объектах, так и на объектах гражданского назначения используются трехфазные и однофазные.
• В некоторых источниках питания для чувствительного оборудования.
• Аппараты для деликатных операционных.
• Некоторые компьютеры.
• Лабораторное оборудование и определенное оборудование для электроснабжения электронных мастерских.
• Как фильтр электрических помех, изолирующий вход от выхода.
• И т.д.

Правда в том, что варианты очень разные.

Где купить изолирующий трансформатор

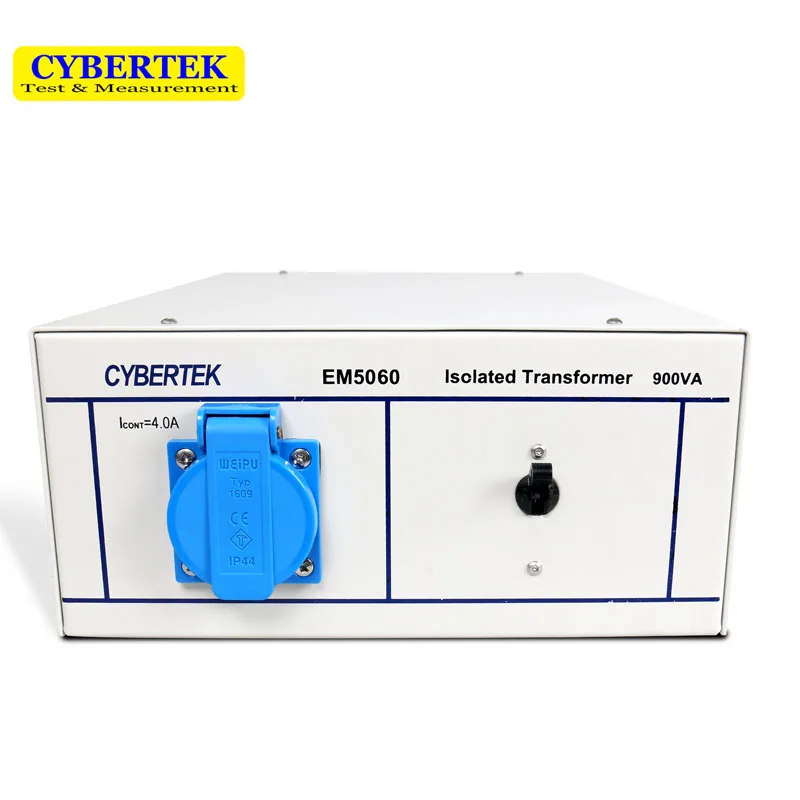

Если вы ищете разделительный трансформатор по хорошей цене, у вас есть разные варианты, среди которых один из самых популярных – поиск его на платформе продаж Amazon. Например, вот несколько рекомендаций:

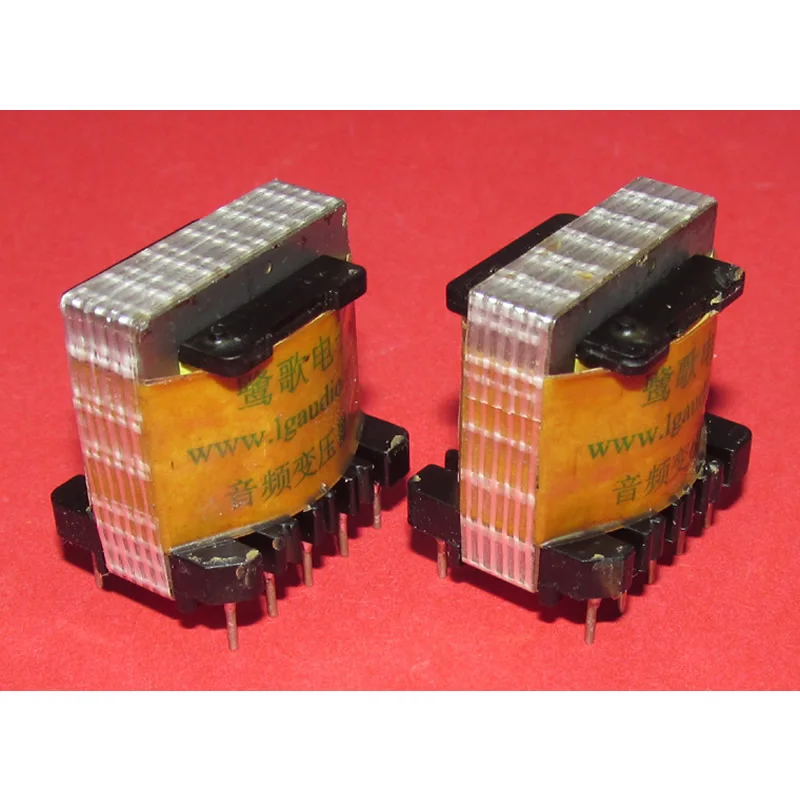

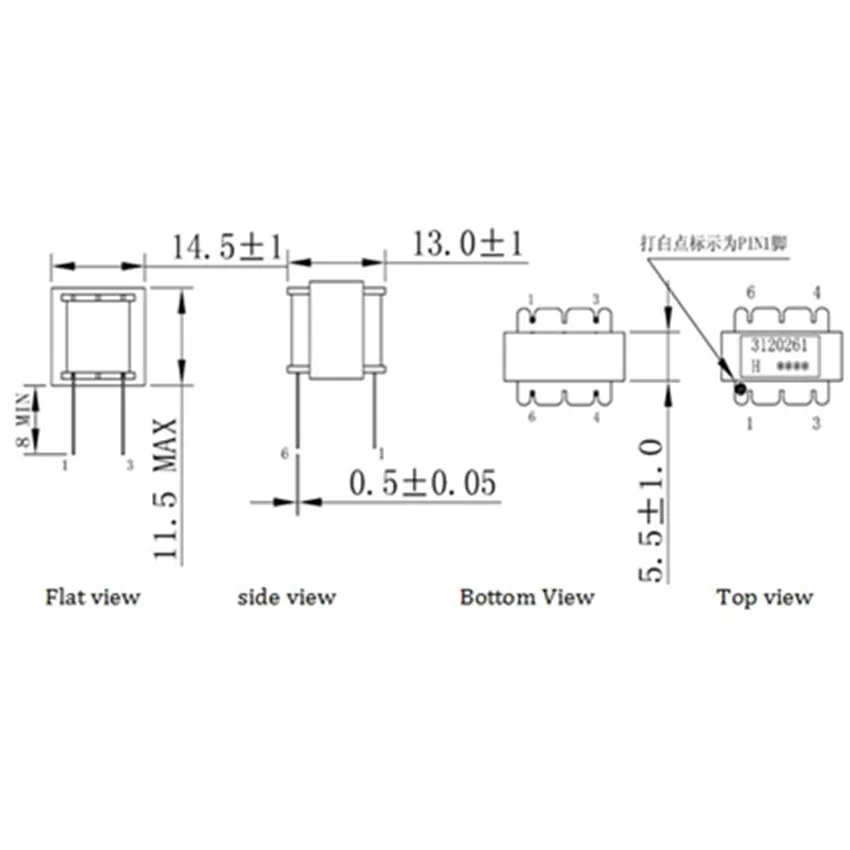

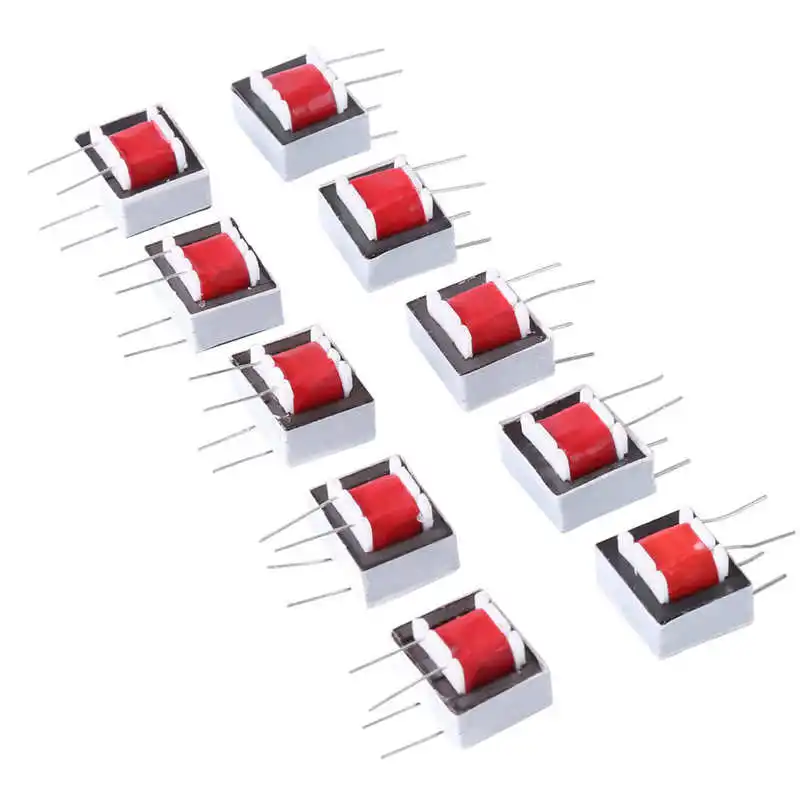

• Акозон специальные трансформаторы для аудио приложений. Всего 10 штук, и они 1: 1.

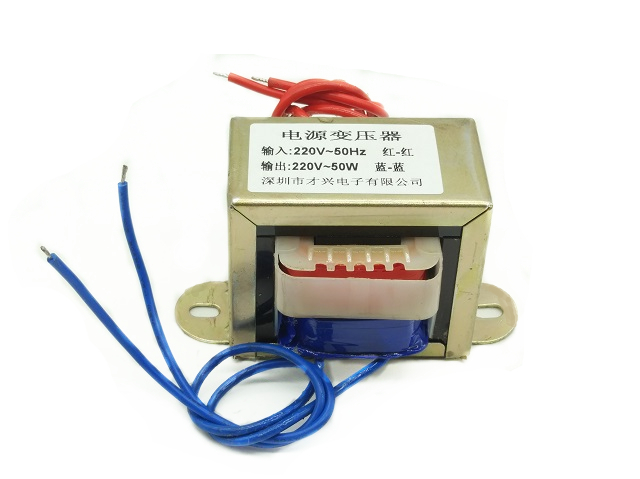

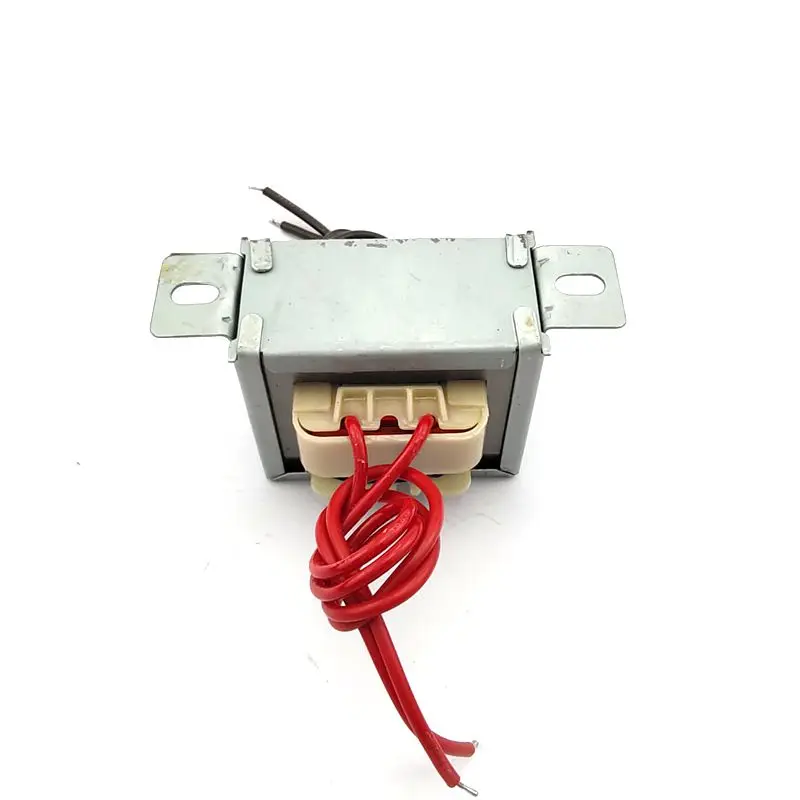

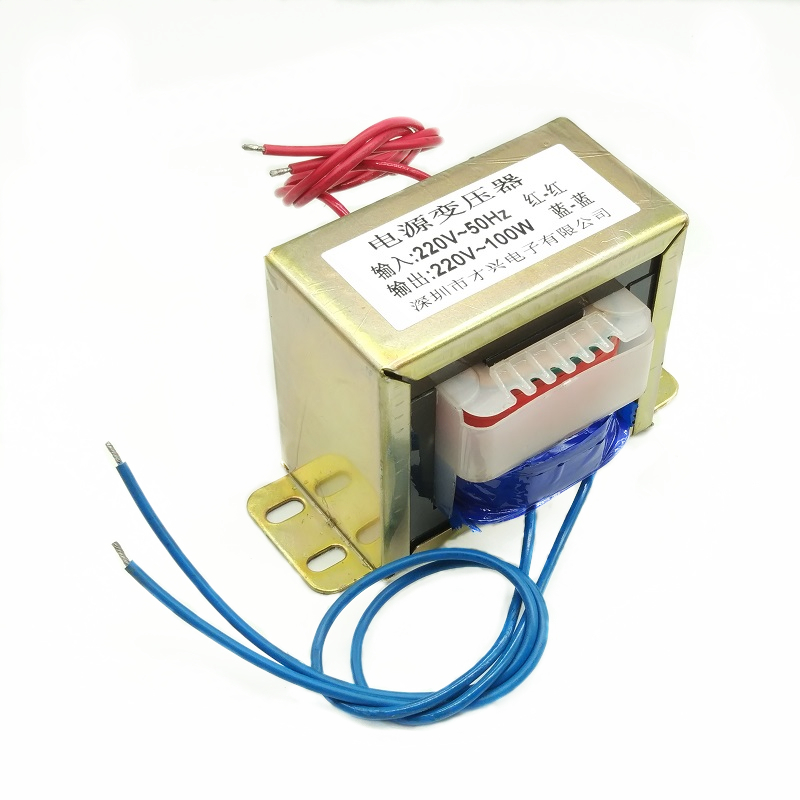

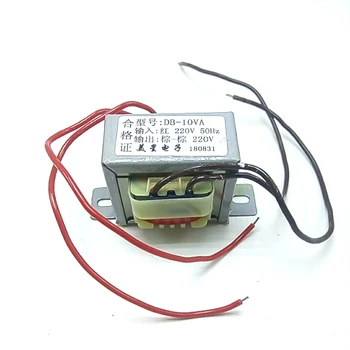

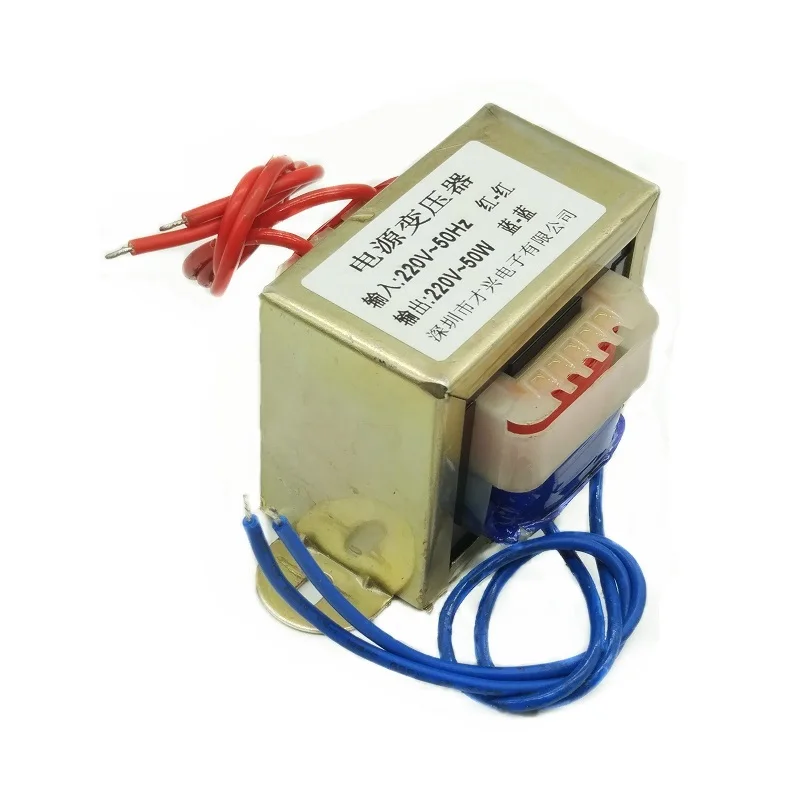

• Изолирующий трансформатор ZCX 1: 1, с входом 220В и выходом 220В. Поддерживает до 10 Вт.

Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

Вы можете быть заинтересованы

Изолирующий трансформатор мощностью 2000 ВА

Предлагаю вниманию читателей сайта небольшой обзор достаточно нишевого продукта — изолирующего (или разделительного) трансформатора.
В общих чертах устройство представляет собой обычный (только довольно мощный) трансформатор с двумя полностью идентичными обмотками, так что напряжение на выходе должно в точности повторять входное. Применяется с целью гальванической развязки исследуемых или ремонтируемых устройств от питающей сети, что снижает риск пострадать от удара электрическим током или сжечь измерительный прибор. Других обзоров на подобные изделия на этом сайте не нашел, что лишь подтверждает — вещь нужна далеко не каждому. Если несмотря на это вам всё же интересно — за подробностями прошу под спойлер.

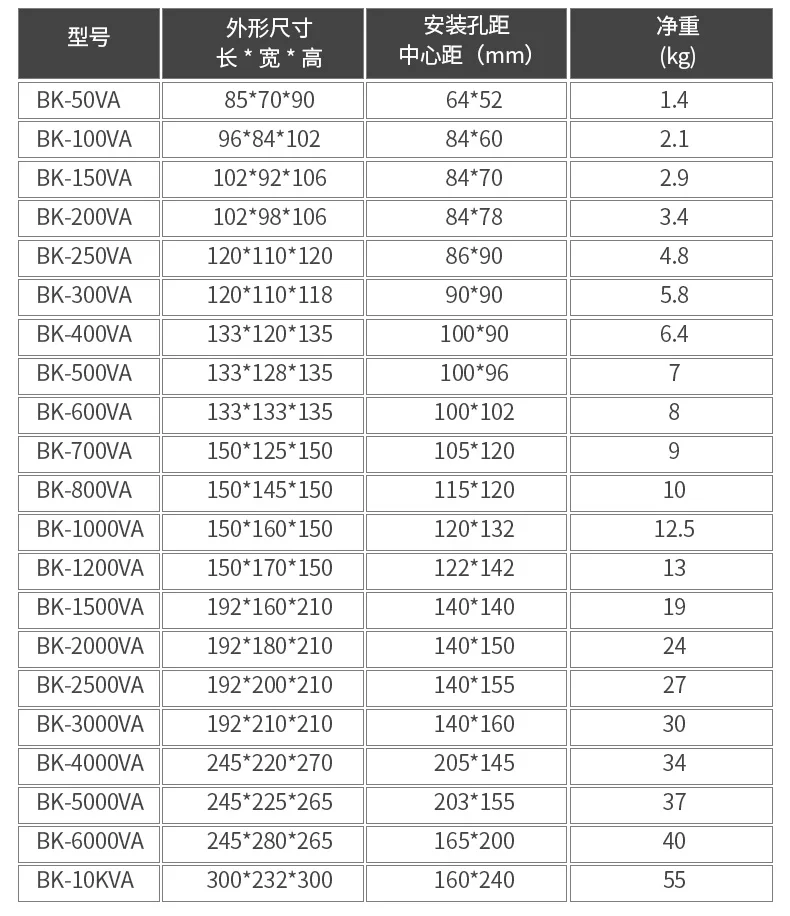

Сразу же должен пояснить некоторую нестыковку, касающуюся мощности изделия. Я покупал именно по той ссылке, что приведена в заголовке обзора. В описании лота указана мощность 1500 Вт, хотя на фотографиях в описании товара — 2000 Вт. У этого продавца в магазине есть и лот на два киловатта, он дороже на 30 USD ссылка. При заказе я рассчитывал, что получу прибор с мощностью полтора киловатта, но, распаковав посылку, обнаружил, что содержимое соответствует фотографиям. Более того, разглядывая инструкцию (другого слова употребить не могу, так как она полностью на китайском), обнаружил, что трансформатор с напряжением 220/220 и мощностью 1500 Вт просто отсутствует в линейке у производителя. То есть налицо явная ошибка продавца, почему он её до сих пор не исправляет — не знаю, это его дело. Покупал примерно год назад, цена по какой-то акции была примерно 220 USD, она включает бесплатную доставку до дверей. Пруф покупки:

Скриншот заказа

Внешне устройство полностью соответствует фотографиям из описания, никакого обмана.



Дизайн напоминает китайпром начала 90-х вроде «говорящих часов»: вырвиглазные цвета, кричащие название и логотип, не отличающиеся особым изяществом шрифты. Но если оставить эстетику в стороне, то придраться совершенно не к чему. Корпус выполнен очень качественно — никаких острых углов, заусенцев, непрокрасов, щелей или кривых углов нет. Кожух выгнут из стали толщиной аж полтора миллиметра (!), концы вытягивающейся ручки прикрыты сверкающими хромированными накладками, и даже болтики, которыми крепится кожух, имеют большие блестящие шляпки и сделаны из нержавейки.

Устройство достаточно компактно, габариты (ВхШхГ) составляют 15х16,5х23,5 см, но весьма увесисто — 12,4 кг.

На передней панели расположились пара универсальных розеток, автоматический выключатель на 16 ампер, выполняющий по совместительству роль кнопки питания, и зеленый светодиод рабочего режима.

Отвернув 8 винтов на боковых стенках, можно увидеть «внутренний мир» девайса.

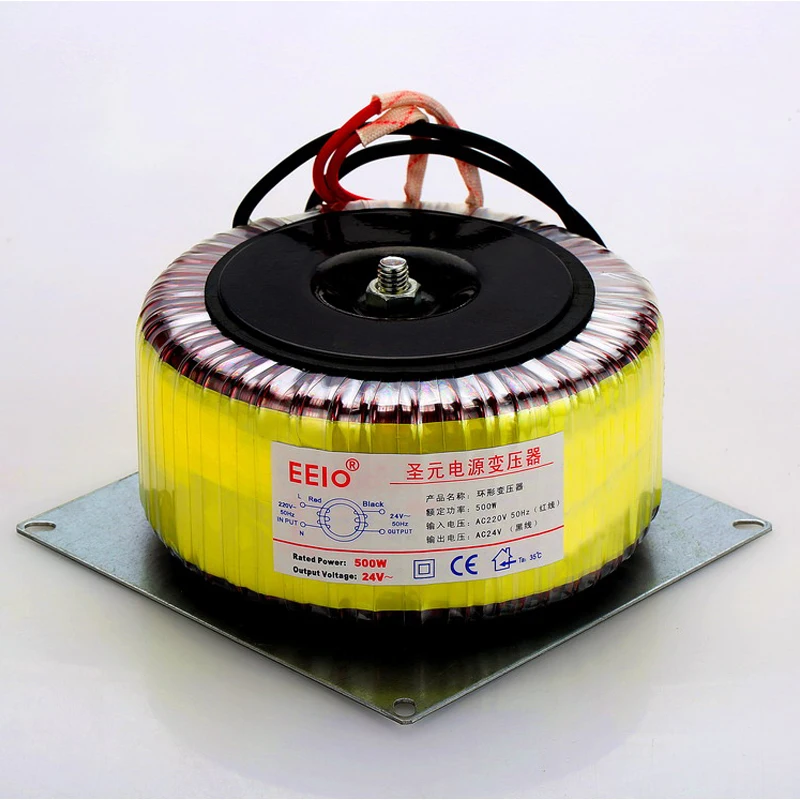

Практически всё пространство занимает большой тороидальный трансформатор диаметром 14 см и высотой 11 см.

На странице продавца указано, что для намотки использован медный провод. Так это или нет — проверить я не могу, так как снаружи транс обмотан блестящей лентой, а выводы обмоток выполнены толстым многожильным проводом. К тому же, центральное отверстие залито каким-то чёрным компаундом. Небольшой неодимовый магнит (кубик со стороной 1 см) притягивается к трансу очень слабо, совсем не так, как если бы непосредственно под защитной изоляцией была намотка стальным проводом, а как и должен к сердечнику под слоем обмотки.

Так что либо медь, либо алюминий :). Все соединения сделаны при помощи защищенных кожухами клемм, никакой пайки или скруток не увидел.

Изнутри передней панели в пластиковом коробе прикреплена небольшая плата с несколькими деталями — то ли защита, то ли просто плавный старт. Короб крепится к передней панели кабельной стяжкой :(.

Понятно, что на работу устройства это никак не влияет, никаких нагрузок там нет и такого крепления достаточно. Но выглядит это как-то неряшливо. И, пожалуй, это единственная претензия к сборке устройства и его конструкции. Всё остальное как-то уж слишком… добротно, что ли :). Скорее, по-немецки, а не по-китайски. Даже провода внутри непривычно большого диаметра (все с маркировкой 14AWG), редко такое увидишь в изделиях из Поднебесной.

Дополнение

Внимательный читатель с ником Bender119 совершенно справедливо обратил внимание на момент, который я упустил — безобразно выполненный монтаж проводов к автомату. Многожильный провод просто зачищен, не обжат в гильзу и даже не облужен, а как есть заведен в автомат, да еще и край ПВХ изоляции под зажим попал. Плюс одна претензия к сборке устройства.

Я не уверен, что правильно понял логику работы платы защиты, но похоже, что первоначально трансформатор подключается в сеть через резистор (или самовосстанавливающийся предохранитель). Через пару секунд срабатывает реле и замыкает контакты резистора накоротко, исключая его из цепи, обеспечивая таким образом плавный старт.

При включении устройства слышно небольшое гудение. С расстояния в полметра в тихом помещении оно вполне различимо. Когда устройство находится под столом, его почти не слышно. Через 2-3 секунды с момента включения внутри щелкает реле и загорается зеленая дампочка на передней панели. Трансформатор готов к работе.

От визуального осмотра пора переходить к объективным тестам, но поскольку я совсем не силен в теоретических основах работы трансформаторов, ограничусь минимумом. (Как обычно, буду рад вопросам и пожеланиям в комментариях к обзору. Если что-то возможно добавить — пишите, предлагайте, постараюсь сделать. )

Потребляемый устройством на холостом ходу ток зависит от напряжения на входе и составляет:

220 вольт — 80 мА
230 вольт — 95 мА
240 вольт — 135 мА

Не знаю, правильно ли так делать, но при помощи старенького стрелочного тестера попытался измерить ток «утечки» — между выходной клеммой и металлическим корпусом прибора (он заземлен). Минимальный предел у моего прибора на переменном токе — 3 мА, а цена деления — 0,1 мА. Стрелка едва заметно отклоняется, то есть меньше 50 мкА. Этот же тестер в режиме вольтметра переменного тока на любом пределе (пробовал 30, 100, 300 вольт) дает отклонение стрелки меньше, чем на половину шкалы. Ток полного отклонения головки — 100 мкА.

Раритет

Купил этот прибор в далеком 85-м году, выбросить так рука и не поднялась, пережил все переезды 🙂

Для проверки, насколько хорошо трансформатор справляется со своей основной функцией, проверил осциллографом форму напряжения на выходе устройства под различной нагрузкой.

Для начала на оба канала подается напряжение сети, чтобы убедиться в исправности используемых пробников.

Измеренные осциллографом среднеквадратичные значения напряжения отличаются менее, чем на вольт, а осциллограммы практически повторяют одна другую. Даже не ожидал такого хорошего результата от китайских же пробников.

Далее подключаем первый канал на вход прибора, второй — на выход. Нагрузка отсутствует.

Форма выходного напряжения в точности соответствует входному, напряжение на вторичной обмотке на 2 вольта выше сетевого (учтено 0,7 В ошибки пробников/прибора). Выглядит многообещающе :).

Подключаем первую нагрузку, в качестве которой использовал конвектор NOBO с заявленной мощностью 1000 Вт. Осциллограмма:

Напряжение на выходе стало меньше входного на 2,5 вольта, форма же в точности сохранилась. Отлично!

Ободренный таким хорошим результатом, меняю конвектор на электрический чайник, на шильдике которого значится 1850-2200 Вт. Поскольку разброс весьма не шуточный, предварительно измерил потребляемый чайником ток — 8,3 ампера, что соответствует мощности примерно 1900 ватт. Именно то, что мне и нужно. Осциллограмма:

Напряжение на выходе просело по отношению ко входу на 6 вольт, но никаких искажений формы. Опять же, у меня нет возможности сравнить с другими подобными устройствами, но мне кажется, что это отличный результат.

В качестве «полевых» испытаний подключил к трансформатору все тот же конвектор NOBO мощностью 1 кВт и снял термограммы. (К сожалению, ничего более мощного и способного работать несколько часов подряд не нашел).
В начале эксперимента

Через 1 час после начала

Через два часа после начала

Через два часа трансформатор едва теплый. За первый час температура поднялась на 10°С, за второй — на 6°С, то есть постепенно выходит в установившийся режим. С нагрузкой 1 кВт устройство справляется очень легко даже без заметного нагрева.

Обзор, как я и обещал в начале, получился коротким. Да и само устройство незамысловато. Поэтому подытоживать, вроде бы, нечего. Конструкция прибора производит впечатление надежности и, я бы сказал, прочности :). С заявленными 2 кВт мощности справляется на ура, по крайней мере, в кратковременном режиме точно. Сомневаться в том, что работать будет долго, причин нет. В силу нишевости продукта и высокой цены рекомендовать (или не рекомендовать) к покупке не считаю возможным.

Изолирующие трансформаторы | ЛодкаUS

Реклама

Чистый и безопасный берег может стать вашим.

Фото: Charles Industries

Если бы вы могли установить на лодку одно устройство, которое сделало бы вашу лодку ударопрочной для пловцов, предотвратило бы гальваническую коррозию, избавило вас от беспокойства по поводу обратной полярности берегового питания и дало бы вам чистое питание переменного тока для чувствительной электроники, вы бы захотели такое? Если вы ответили да, читайте дальше.

Изолирующие трансформаторы позволяют достичь всех этих целей. Не вдаваясь в технические подробности, подумайте об изолирующем трансформаторе как о собственном частном бортовом источнике питания, который использует подключение к береговой сети вашего судна. Сбивает с толку? Не совсем. Изолирующий трансформатор берет часто дикую и непредсказуемую береговую мощность вашей марины 120 В переменного тока и преобразует ее в чистую чистую энергию. А создание бортового источника питания значительно повышает безопасность тех, кто находится на вашей лодке или плавает поблизости.

Зеленый заземляющий предохранительный провод

Большинство из нас знает, насколько важен зеленый заземляющий провод берегового питания. Он переносит ток неисправности (электричество, которое уходит туда, куда не должен, например, когда береговое питание замыкает накоротко металлический корпус на борту) обратно на берег, где он никому не может повредить.

Но системы берегового электроснабжения марины могут быть менее чем надежными. Из-за долговременной коррозии или неправильной установки провода заземления иногда неправильно подсоединяются, а это означает, что вы (и находящиеся поблизости пловцы) не защищены от неисправности, если береговая сеть переменного тока замкнется на систему постоянного тока. Это может произойти из-за неисправности любого устройства переменного/постоянного тока, например, зарядного устройства. Если это произойдет, любой ток короткого замыкания будет проходить через систему заземления постоянного тока лодки и систему соединения, которая подключена к двигателю и подводным фитингам, таким как сквозные корпуса и гребные валы. Поскольку утекающий ток всегда ищет путь назад к своему источнику (в данном случае к береговой системе питания марины на берегу), утекающий ток выйдет из лодки и направится к берегу. Если пловец пройдет через ток, он будет поражен электрическим током и может погибнуть. Это называется утоплением от электрошока (ESD), и каждый год таким образом погибает несколько человек.

Трансформаторы полярности

Трансформаторы полярности представляют собой устройства немного другого типа. Некоторые эксперты считают, что они даже безопаснее, чем изолирующие трансформаторы, потому что они сохраняют зеленый провод заземления береговой линии. Они делают все то же самое, что и обычный изолирующий трансформатор, но требуют добавления гальванического изолятора для предотвращения гальванической коррозии между лодками, что несколько увеличивает стоимость. Любая из этих систем значительно повысит электрическую безопасность тех, кто находится на борту и в воде, а также обеспечит чистое питание с правильной полярностью.

Прелесть изолирующего трансформатора в том, что, поскольку он выполняет функции источника питания лодки, любой ток утечки просто возвращается к трансформатору на лодке, защищая всех, кто находится в воде. Большим дополнительным преимуществом является то, что трансформатор автоматически исправляет проблемы с полярностью от береговой сети. Обратная полярность может быть опасной, потому что к приборам переменного тока, которые должны быть выключены при выключенном выключателе питания, по-прежнему будет течь ток. Хуже того, при изменении полярности на некоторых бытовых приборах, таких как холодильники, металлический корпус может находиться под напряжением 120 В переменного тока. Любой, кто соприкоснется с этим холодильником и землей, может быть поражен электрическим током. Нужно больше убедительности? Разделительные трансформаторы также предотвращают гальваническую коррозию, которая может возникнуть между лодками в гавани, которые имеют общую землю через береговую сеть переменного тока. Это соединение может привести к тому, что соседние лодки могут повредить или разрушить менее благородные подводные приспособления друг друга, такие как алюминиевые внешние приводы. И, наконец, изолирующие трансформаторы обеспечивают чистой энергией такую ​​чувствительную электронику переменного тока, как компьютеры и плазменные телевизоры.

Значит, за все это добро приходится платить, верно? Конечно, вы ничего не получаете даром, и в этом случае вы платите двумя способами: стоимостью и весом. Трансформаторы заполнены медной проволокой и по своей природе имеют большой вес. Типичный трансформатор для 30-амперной системы берегового питания весит от 60 до 70 фунтов и должен быть установлен в пределах 10 футов от входа берегового питания. Маленькие лодки могут плохо переносить дополнительный вес. Стоимость варьируется от 600 долларов США плюс установка, хотя душевное спокойствие может стоить этой цены.

Реклама

Связанные статьи

Инновации PLB для яхтсменов: знайте, что они идут за вами

Избавьтесь от стресса, связанного с сигналом бедствия на катерах, с помощью недавно утвержденных PLB ResQLink следующего поколения с сервисом обратной связи.

Подробнее

Калечащие эффекты погружения в холодную воду

Вот что происходит с вашим телом во время погружения в холодную воду и что делать, если вы оказались в такой ситуации.

Подробнее

Правила безопасности на верфи

Все мы знаем, как важно быть в безопасности на воде, но есть и несколько важных правил, которым необходимо следовать при работе на верфи.

Подробнее

Темы

Нажмите, чтобы ознакомиться со статьями по теме

безопасность и профилактикаличная безопасность

Опубликовано: июль 2015 г.

Автор

Чарльз Форт

Сотрудничающий редактор журнала BoatUS Magazine

Чарльз Форт является редактором журнала BoatUS Magazine на западном побережье. Он часто пишет местные новости для колонки Waypoints журнала BoatUS Magazine и вносит свой вклад в отчеты, подробные технические статьи в каждом выпуске, написанном, чтобы помочь читателям избежать случайного повреждения их лодок. Он является членом Национальной ассоциации морских инспекторов, входит в технические комитеты ABYC и имеет лицензию береговой охраны США на 100 тонн. Он живет в Калифорнии.

Журнал BoatUS — это преимущество членства в BoatUS

Преимущества членства включают:

• Подписка на печатную версию журнала BoatUS Magazine

• 4% возврата при покупках в магазинах West Marine или на сайте WestMarine.com

• Скидки на топливо, временные промахи, ремонт и многое другое в более чем 1200 предприятиях

• Скидки на круизы, чартеры, аренду автомобилей, проживание в отелях и многое другое…

• Все всего за 25 долларов в год!

Вступайте сегодня

4 преимущества разделительного трансформатора

Critter Guard — сделано с гордостью в США

(573) 256-2110 Sales@CritterGuard. org

Технология

Написано Джон Симс

1 июня 2022 г.

Если вы владелец недвижимости, стремящийся повысить электробезопасность своего важного оборудования, вы можете рассмотреть возможность приобретения изолирующего трансформатора. Изолирующий трансформатор представляет собой трансформатор, в котором используется диэлектрический изоляционный барьер между первичной и вторичной обмотками. Изолирующий барьер гарантирует, что неисправности на входе не могут перейти на выход, что повышает электрическую безопасность. Продолжайте читать, чтобы узнать больше о преимуществах разделительного трансформатора.

1. Снижает скачки напряжения

Скачок напряжения возникает, когда входное напряжение в устройствах превышает требуемый уровень. Всплеск может повредить все приборы и электронику, подключенные к сети.

Разделительный трансформатор сводит к минимуму скачки напряжения. Он изолирует сигналы постоянного тока от источника питания, позволяя оборудованию работать без перебоев, тем самым снижая вероятность повреждения имущества из-за скачков напряжения.

2. Повышение безопасности

Гарантированная безопасность является наиболее заметным преимуществом изолирующих трансформаторов. Иногда прикосновение к электрическим устройствам может привести к опасному поражению электрическим током. Разделительный трансформатор замыкает цепь источника питания, защищая вас от поражения электрическим током.

3. Повышает качество электроэнергии

Разделительный трансформатор улучшает качество питания оборудования. Трансформатор использует экран Фарадея для уменьшения потенциальной утечки тока. Электрические устройства в доме или офисе используют весь ток, поступающий от источника питания. Благодаря разделительному трансформатору важное оборудование может достичь оптимальной производительности.

4. Снижает уровень шума

Электрические шумы влияют на работу машины, мешая сигналам. Это происходит из-за нежелательных электрических сигналов, которые попадают в силовые и сигнальные цепи.

Изолирующий трансформатор снижает электрические помехи в электрических устройствах.
