Трансформатор НАМИТ-10-2 УХЛ2

Новости

Все новости

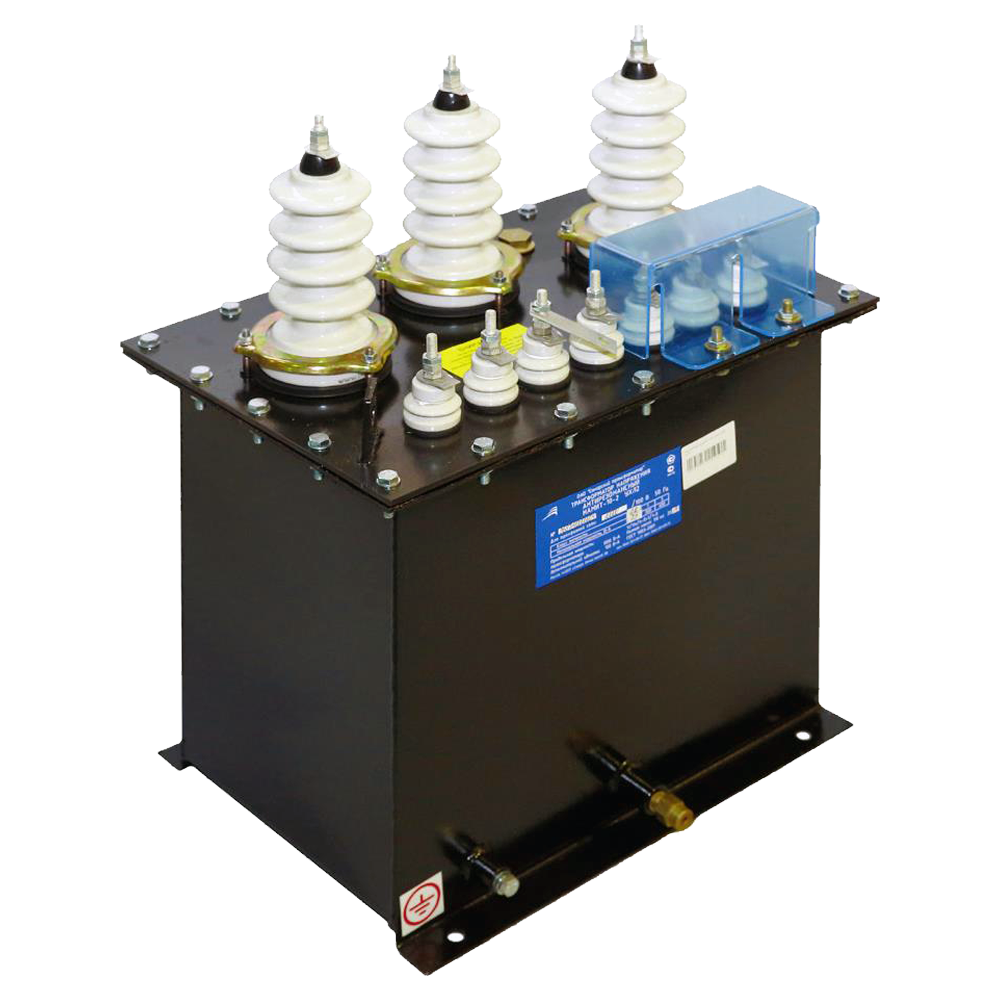

Трансформатор напряжения НАМИТ-10-2 УХЛ2



Трансформатор напряжения антирезонансный типа НАМИТ-10-2 является масштабным преобразователем, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор НАМИТ-10-2 устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.

Трансформатор напряжения НАМИТ-10-2, изготавливается в климатическом исполнении «УХЛ» и категории размещения «2» по ГОСТ 15150-69.

Устройство трансформатора

Трансформатор представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:

1. ТНКИ — трансформатор напряжения контроля изоляции, трёхобмоточный, первичные обмотки которого включены по схеме «звезда», предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
2. ТНП — трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка замкнута. Трансформатор предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях.

НАМИТ-10-2 имеет два магнитопровода двухстержневые броневого типа, собранные из пластин электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией.

Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформатора, которая помещается в бак с трансформаторным маслом.

Бак трансформатора сварен из листовой стали. Каждый трансформатор имеет пломбу, препятствующую разборке трансформатора, расположенную на одном из болтов, крепящих крышку к раме бака. Пломба подтверждает пригодность трансформатора напряжения к работе в качестве измерительного.

Масса трансформатора не более 110 кг.

Технические характеристики



Наименование	Значение
Номинальное напряжение обмоток, кВ:
первичной (U1ном)	6	10
основной вторичной	0,1
дополнительной вторичной	0,1/3
Номинальная мощность обмоток, ВА:
основной вторичной (Sном) при симметричной нагрузке в классе точности:
0,2	75	–
0,5	150	200
1,0	300
3,0	600
дополнительной вторичной	30
Предельная мощность вне класса точности, ВА:
трансформатора	1000
основной вторичной обмотки	900
дополнительной вторичной обмотки	100
Коэффициент мощности нагрузки cosφ2	0,8
Условия применения трансформатора:
величина питающего напряжения	80÷120% U1ном
частота переменного тока, Гц	50±0,5
мощность нагрузки при cosφ2 = 0,8	от 0,25 Sном до Sном
температура окружающей среды	-60°С ± +55°С
высота над уровнем моря	до 1000 м



Класс точности, номинальное напряжение и номинальная мощность основных вторичных обмоток указаны на табличке и в паспорте трансформатора.

Схема и группа соединений обмоток основного трансформатора ТНКИ эквивалентна схеме трёхфазного трансформатора У / Ун / п — 0.

Напряжение на вводах а_д — х_д разомкнутого треугольника дополнительной вторичной обмотки не превышает 3В при симметричном номинальном первичном фазном напряжении и замкнутых выводах О — О_д.

Напряжение на вводах а_д — х_д разомкнутого треугольника дополнительной вторичной обмотки от 90 до 110 В при номинальном напряжении и при металлическом замыкании фаз А или С сети на «землю».

Трансформатор выдерживает однофазные металлические замыкания сети на «землю» без ограничения длительности.

Трансформатор устойчив к токам феррорезонанса.

Основные вторичные обмотки трансформатора защищаются автоматами во всех случаях. Выбор типа и уставок защитного автомата производится исходя из величин токов короткого замыкания между вводами, приведённых в таблице.

Обозначение выводов	Ток короткого замыкания, А, не менее
а-в, в-с, с-а	75÷120
а-о, в-о, с-о	15
ад-хд	10

 Рисунок 1. Схема соединений трансформатора напряжения НАМИТ-10-2.

Рисунок 2. Схема оперативных цепей защиты НАМИТ-10-2 от феррорезонансных процессов.

KVo-РН-53/60Д, Uср=20÷30 В KVф-РН-53/200, Uср=135÷140 В KL — промежуточное реле РП-25 или РП-23 КС — кнопка съема сигнала ШС — шины сигнализации ШЗП — шина предупредительной сигнализации SA — переключатель режима работы ТНП

 Рисунок 3. Габаритные, установочные и присоединительные размеры трансформатора напряжения НАМИТ-10-2.



Трансформатор НАМИТ-10

Назначение и область применения Трансформатор напряжения НАМИТ-10-2 трехфазный, антирезонансный, масляный представляет собой соединённые конструктивно в единое целое два трансформатора напряжения: – трансформатор напряжения контроля изоляции (ТНКИ), трёхобмоточный: первичные и основные вторичные обмотки соединены по схеме звезда, дополнительные вторичные -разомкнутый треугольник. Трансформатор предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции. -трансформатор нулевой последовательности (ТНП), двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка выведена на крышку трансформатора. Предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях и феррорезонансе. Трансформаторы устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий. Климатическое исполнение «УХЛ», категория размещения 2 по ГОСТ 15150.   Технические параметры  Наименование параметра Значение Номинальное напряжение обмоток, кВ: – первичной 10;(6,3) – вторичной основной 0,1 (0,11) – вторичной дополнительной 0,1/3 (0,11/3) Номинальная мощность обмоток, ВА для кл. 0,2 для кл. 0,5 вторичной основной для при измерении линейных напряжений и симметричной нагрузке в классе точности: 0,2 75   0,5 150 200 1,0 270 300 3,0 600 вторичной дополнительной 30 Предельная мощность обмоток вне класса точности, ВА первичной 1000 вторичной 900 вторичной дополнительной 100   Габаритные и установочные размеры Купить Трансформатор напряжения НАМИТ-10-2
