82593-21: ЗНОМ-35-65 У1 Трансформаторы напряжения

Назначение

Трансформаторы напряжения ЗНОМ-35-65 У1 (далее по тексту – трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения – однофазные, масляные, трехобмоточные.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в металлическом баке, заполненном трансформаторным маслом.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОМ-35-65 У1 зав. № 1286200, 1286196, 1281063, 1285825, 1285746, 1283782.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1. _

Место нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 – Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
Наименование характеристики	1286200, 1286196, 1281063, 1285825, 1285746, 1283782
Номинальное напряжение первичной обмотки И1ном, кВ	35/V3
Номинальное напряжение вторичной обмотки И2ном, В	100/V3
Номинальная частота йюм, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, ВА	150

Таблица 2 – Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

– температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность

Таблица 3 – Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	ЗНОМ-35-65 У1	1 шт.
Паспорт	ЗНОМ-35-65 У1	1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы

Техническая документация изготовителя

Трансформатор ЗНОМ-35

Трансформатор ЗНОМ-35 – это однофазный масляный заземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях переменного тока промышленной частоты 50 Гц с изолированной нейтралью или сетях заземленных через дугогасящий реактор .

Трансформатор ЗНОМ-35 имеет климатическое исполнение “У” категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
– Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
– Температура воздуха внутри КРУ от -45°C до +40°C;
– Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор ЗНОМ-35 соответствует требованиям ДСТУ IEC 60044-2:2008 и имеет следующую конструкцию.Основные конструктивные части трансформатора ЗНОМ-35 – магнитопровод стержневого типа, изготовленный из листов холоднокатаной электротехнической стали высокого качества; обмотки с изоляцией; прочие конструктивные детали, служащие для соединения отдельных частей в одну единую конструкцию. Обмотки имеют цилиндрическую, слоевую конструкцию. Активную часть трансформатора типа ЗНОМ-35 помещают в металлический корпус (бак), наполненный маслом. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. На крышке бака расположены выводы первичных обмоток. Выводы вторичных обмоток и заземляемый высоковольтный вывод первичной обмотки расположены на панели зажимов, которая размещена в коробке на боковой стенке бака. Трансформатор ЗНОМ-35 имеет маслорасширитель, который находится на высоковольтном вводе первичной обмотки. Выводы вторичных обмоток закрываются крышкой и пломбируются.

Чертеж, габаритные и установочные размеры трансформатора ЗНОМ-35

Основные технические характеристики трансформатора ЗНОМ-35:

Наименование параметра	Величина
Значение номинального напряжения первичной обмотки, В	35000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3
Значение наибольшего рабочего напряжения, В	36000/√3
Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классах точности 0,5 1 3	150 250 600
Значение номинальной мощности дополнительной вторичной обмотки, В, при напряжении 100В	600
Значение предельной мощности трансформатора вне класса точности, ВА	1000
Значение частоты переменного тока, Гц	50
Схема и группа соединений обмоток	1/1/1-0-0
Масса, кг	78

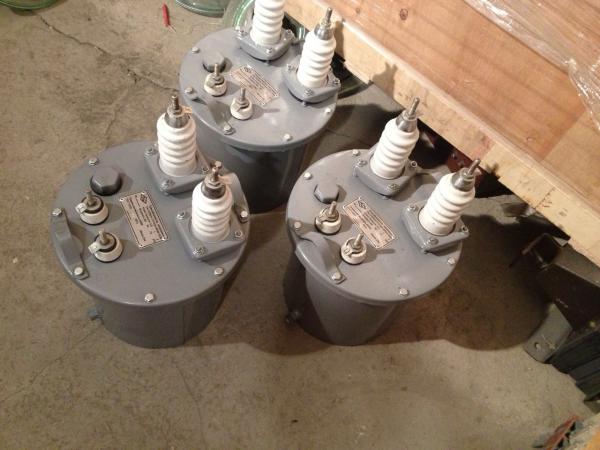

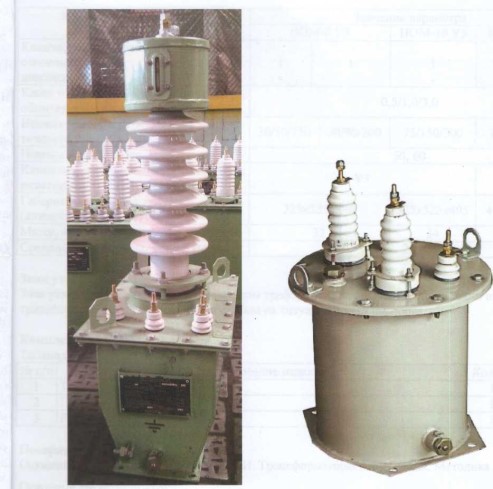

Фото трансформатора ЗНОМ-35:

Заказывайте трансформатор ЗНОМ-35 в компании “ЭнергоСфера” по телефону:

(050)299-33-89

(068)256-29-77

(093)113-81-73

– – Работаем на Экспорт – – Работаем на Экспорт – –

< Трансформатор ЗНОМП-40,5 (изолятор силиконовый) Старый тип
Трансформатор НОМ-35-66 >

Автор: Денис Ярошенко

Voltage transformer ZNOM-35, SNOM transformer, transformer ZNOM-35

Adverts
business classifieds Products
goods & services Companies
companies in directory

Search

Бизатор / Объявления / оборудование и материалы / энергетическое оборудование / оборудование для электростанций

Тип предложения: продажаОпубликовано: 29.

01.2018

Price:	negotiated
Company:	TOV ‘Tehno-L’
Seller:	Anton Semenovich
Phones:	(044)2094699 Show phone Write a message
Address:	Kyiv, Ukraine

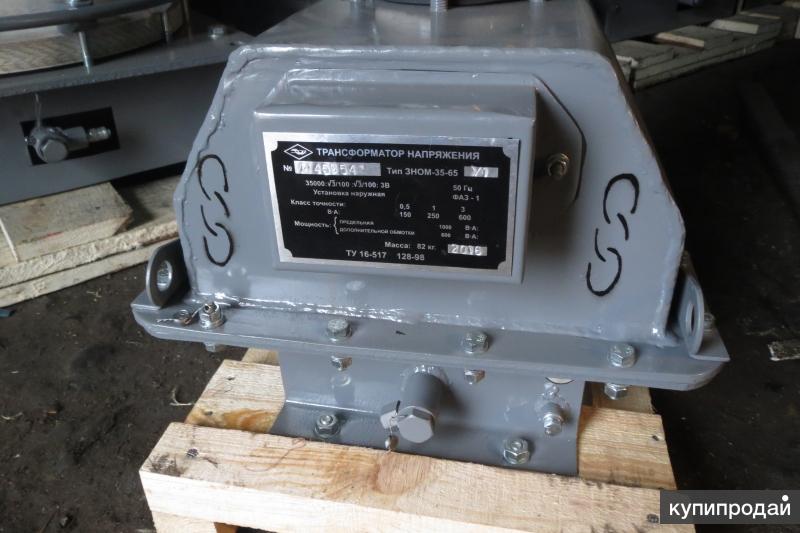

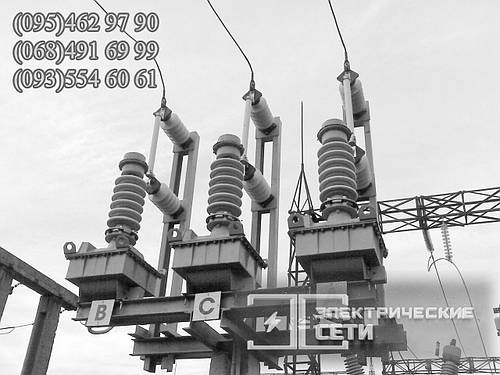

Voltage transformer ZNOM-35, transformer SNOM, measuring трансформатор ЗНОМ-35

Трансформатор преобразователи напряжения ЗНОМ-35 являются крупногабаритными и предназначены для измерения первичного фазного напряжения и формирования сигнала измерения информации для электроизмерительные приборы и цепи защиты и сети сигнализации изолированная нейтраль. Предназначен для работы в сочетании с измерительным устройств и цепей защиты и сигнализации в электрических системах номинальное напряжение 35 кВ.

Технический характеристики:

Номинальная фаза напряжение первичной обмотки, В: 20000,35000

Номинальное вторичное напряжение: 100

Номинальное мощность по классам точности, Вт:

0,5: 150

1,0: 250

3,0: 600

Масса, кг: 92

Габаритные размеры, мм: 600х495х890
