Трансформатор ном 10: НОМ-10 трансформаторы напряжения однофазные (КТЗ). Описание. Цена. Заказ.

alexxlab | 22.05.2023 | 0 | Разное

Трансформатор ном-10-66 в категории “Электрооборудование”

НОМ-10-66 трансформатор

Доставка по Украине

Цену уточняйте

Трансформатор напряжения НОМ-10 У3

Доставка по Украине

10 000 грн

Купить

Трансформатор напряжения НОМ-10

Доставка по Украине

4 500 грн

Купить

НОМ-10-66 У6 трансформатор

Доставка по Украине

Цену уточняйте

Трансформатор однофазный масляный НОМ-35 Однофазный трансформатор напряжения 35 НОМ 35-66

Под заказ

Доставка по Украине

от 37 000 грн

Трансформатор напряжения НОМ-10

Доставка по Украине

4 600 грн

Купить

Трансформатор напряжения НОМ-6, НОМ-10 Трансформатор НОМ-10

Доставка по Украине

от 3 900 грн

Трансформатор тока ТШЛ-0.66; 1000/5; 0,5S/10Р 0,5/10Р

Под заказ

Доставка по Украине

от 3 000 грн

Купить

Трансформатор тока ТШЛ-0.66; 1500/5; 0,5S/10Р 0,5/10Р

Под заказ

Доставка по Украине

от 3 000 грн

Купить

Трансформатор тока ТШЛ-0. 66; 2000/5; 0,5S/10Р 0,5/10Р

Доставка по Украине

от 3 000 грн

Купить

Трансформатор тока ТШЛ-0.66; 3000/5; 0,5S/10Р 0,5/10Р

Доставка по Украине

от 3 000 грн

Купить

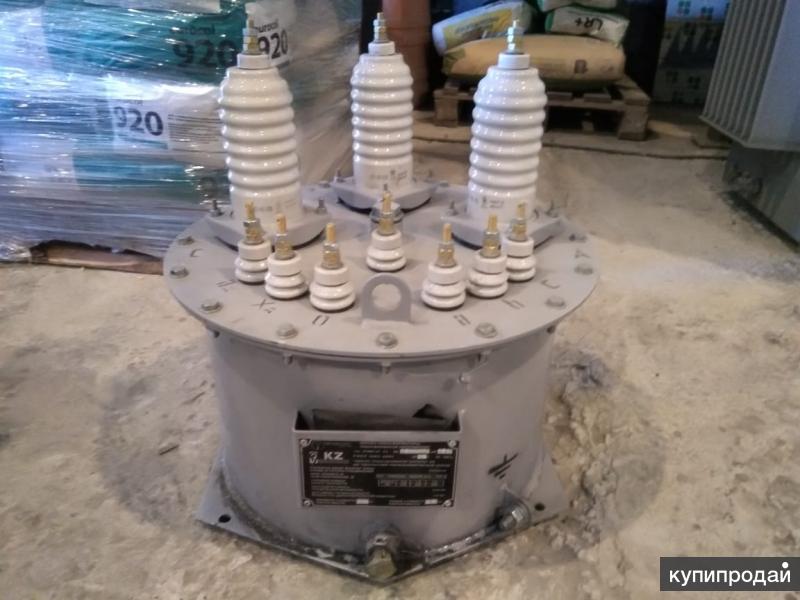

Трансформатор напряжения НТМИ-10 паспорт, поверка, гарантия. Производство Украина НТМИ-10-66

Доставка по Украине

от 22 000 грн

Трансформатор E4820.10.1.06 10VA Uout=6V/1,66A (выводы 8-11), Uin=220VAC (выводы 1-6) 70х43х40мм

Заканчивается

Доставка по Украине

152 грн

Купить

Трансформатор E4820.10.1.15 10VA Uout=15V/0,66A (выводы 8-11), Uin=220VAC (выводы 1-6) 70х43х40мм

Заканчивается

Доставка по Украине

152 грн

Купить

Трансформатор E4820.10.2.75 10VA Uout=2×7,5V/0,66A (выводы 7-8, 11-12), Uin=220VAC (выводы 1-6) 70х43х40мм

Заканчивается

Доставка по Украине

164 грн

Купить

Смотрите также

Трансформатор напряжения НОМ-6

Доставка по Украине

4 000 грн

Купить

Трансформаторы тока ТОЛ-10, ТПОЛ, ТЛ, ТОЛК, ТШЛ-10, ТНШ-0,66, ТШП, ТЛШ, ТШЛ-0,66

Доставка по Украине

Цену уточняйте

Т-0. 66 10/5А трансформатор тока

Доставка по Украине

Цену уточняйте

Трансформатор тока ТШЛ-0.66; 4000/5; 0,5S/10Р 0,5/10Р

Доставка по Украине

от 3 000 грн

Купить

Трансформатор тока ТШЛ-0.66; 5000/5; 0,5S/10Р 0,5/10Р

Под заказ

Доставка по Украине

от 3 000 грн

Купить

ТШ-0.66 10/5А трансформатор тока

Доставка по Украине

Цену уточняйте

ТО-0.66 10/5А трансформатор тока

Доставка по Украине

Цену уточняйте

ТОП-0.66 10/5А трансформатор тока

Доставка по Украине

Цену уточняйте

Трансформатор НОМ-35-66 У1

Недоступен

Цену уточняйте

Смотреть

Трансформатор тока 10/5, BH-0.66CT 0,66 КВ , 50/60 Гц

Недоступен

448 грн

Смотреть

Трансформаторы тока Т-0.66 10/5- 300/5

Недоступен

от 474 грн

Смотреть

Трансформатор напряжения НОМ-10

Недоступен

от 5 500 грн

Смотреть

Трансформатор напряжения НОМ-10

Недоступен

Цену уточняйте

Смотреть

Трансформатор НОМ 10 УЗ напряжения измерительный масляный (узнай свою цену)

Недоступен

4 200 грн

Смотреть

Трансформаторы силовые НОМ-10(6) УЗ (id 32941983)

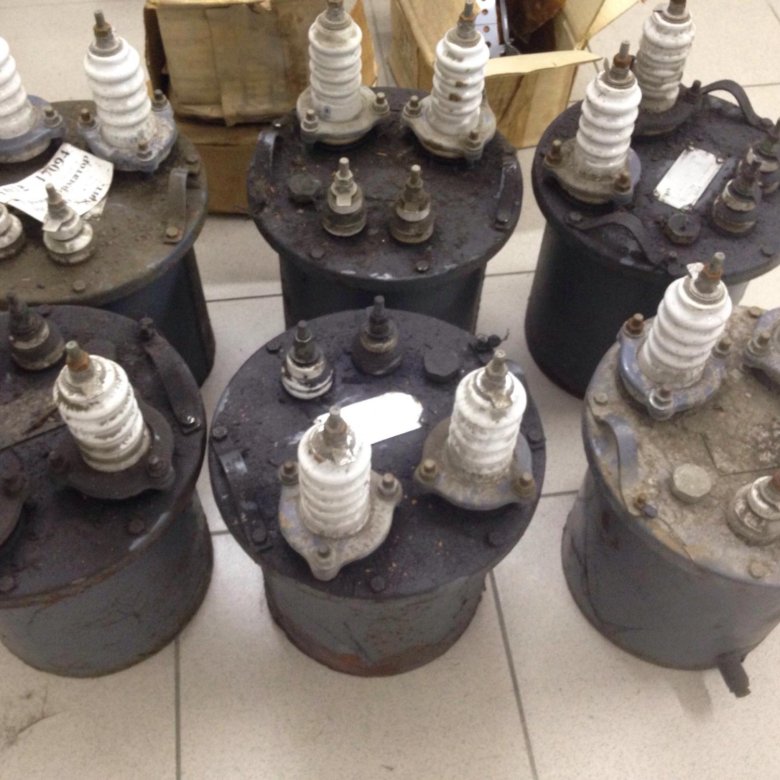

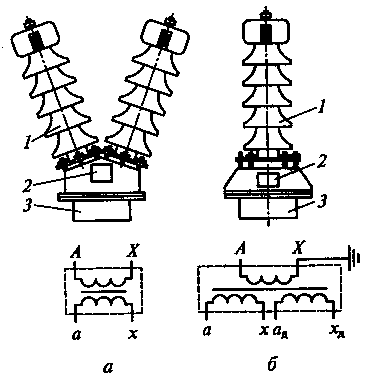

Трансформаторы напряжения типа НОМ-10(6) У3

Трансформаторы напряжения однофазные масляные типа НОМ являются масштабными преобразовательными и предназначены для выработки сигнала измерительной информации для питания электрических измерительных приборов. Для цепей защиты и сигнализации в сетях с изолированной нейтралью. Предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшего измерения и подачи на приборы защиты и сигнализации в цепях автоматики изолированной нейтралью. Охлаждение трансформатора – естественная циркуляция масла. Трансформатор соответствует требованиям ГОСТ 1983-2001.

Условия эксплуатации

Трансформаторы предназначены для эксплуатации в районах умеренного климата, при:
не взрывоопасной и химически активной среде.
высота установки над уровнем моря – не более 1000 м.
Трансформатор не рассчитан для работы в условиях;
тряски, вибрации, ударов.
Режим работы – длительный.
Температура окружающего воздуха -45˚С до +40˚С для У1.
Температура окружающего воздуха -60˚С до +40˚С для ХЛ1.
Относительная влажность воздуха – не более 80% при +25˚С.

Структура условного обозначения

Н – трансформатор напряжения.
О – однофазный.
М – охлаждение масляное с естественной циркуляцией воздуха и масла.
Х – номинальная мощность, кВА.
10(6) – номинальное напряжение обмотки ВН, кВ.
У3 – климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики

Номинальные напряжения обмоток;
ВН-10 (6) кВ.
НН – 0,1 кВ.
Частота тока – 50Гц.
Число фаз – 1
Схема и группа соединения – 1/1-0.

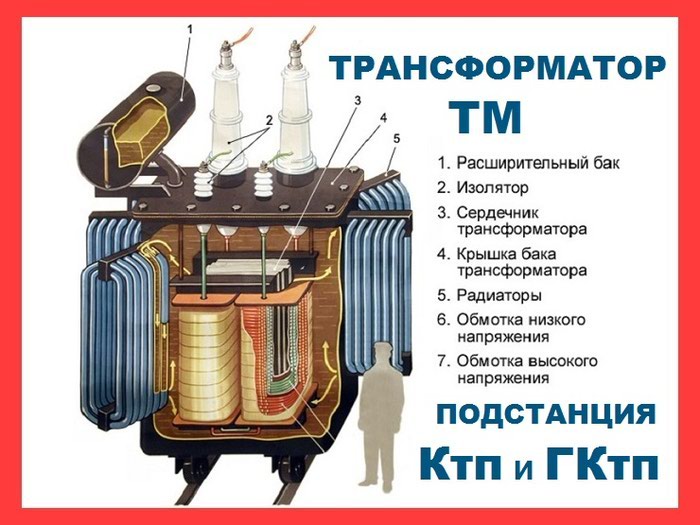

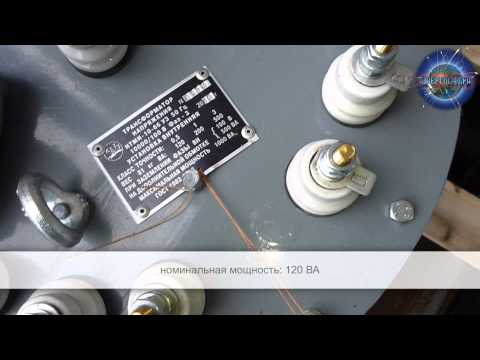

Конструкция трансформаторов

Баки трансформаторов сварные. Подъем трансформатора в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла. Активная часть состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Сборка

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Испытания

Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

Трансформатор 10 кВ | Распределительный трансформатор

Технические характеристики трансформатора 10 кВ

Несмотря на то, что трансформатор 10 кВ имеет различные стили. Но по общей структуре они в основном делятся на масляные трансформаторы 10 кВ и сухие трансформаторы 10 кВ.

Больше содержания:Выбор трансформаторов 10 кВ для компрессорной шахты

Распределительный высоковольтный трансформатор 10 кВ, 3-фазный трансформатор

Масляные трансформаторы 10 кВ

Масляные распределительные трансформаторы можно разделить на основной корпус, маслорасширитель, изолирующие втулки, переключатели ответвлений, защитные устройства и т. д. в зависимости от их конструкции.

Вам также необходимо знать:2022 Руководство по масляным трансформаторам Ultimate

Железные сердечники

Daelim обычно использует холоднокатаные листы из кремнистой стали, покрытые изоляционным лаком, для производства железных сердечников при производстве трансформаторов на 10 кВ. Толщина этого холоднокатаного листа из кремнистой стали составляет 0,35 мм или 0,5 мм.

Метод расчета числа витков сердечника силового трансформатора

Автоматическая линия резки листа из кремниевой стали

Обмотка

Обмотка трансформатора 10 кВ

Обмотка относится к части цепи, расположенной на колонне с железным сердечником трансформаторов 10 кВ. Материалом этой части схемы обычно является медная проволока. Оберните медную проволоку вокруг стойки с железным сердечником, чтобы сформировать крышку цепи.

Обмотка размещена на стальном сердечнике трансформатора, обмотка низкого напряжения находится во внутреннем слое, а обмотка высокого напряжения помещена во внешнем слое обмотки низкого напряжения.

Для облегчения изоляции.

Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?

Трансформаторное масло

Состав трансформаторного масла очень сложный, в основном состоит из нафтеновых углеводородов, алканов и ароматических углеводородов. Трансформаторное масло играет две роли в распределительных трансформаторах: во-первых, оно служит изоляцией между обмотками трансформатора и обмотками, обмотками и сердечниками и масляными баками. эффект. Во-вторых, трансформаторное масло после нагревания создает конвекцию, которая излучает тепло на сердечник и обмотки трансформатора. Обычно используемое трансформаторное масло имеет три спецификации: № 10, № 25 и № 45. На этикетке указана температура, при которой масло начинает застывать ниже нуля. Например, «Нет. Масло 25” означает, что это масло начинает застывать при минус 25°С.

Три функции и требования к характеристикам трансформаторного масла

Маслобак

Масляный барабан обычно располагается над трансформатором 10 кВ. Daelim может разработать бочки для масла различной емкости в соответствии с различными требованиями к трансформаторам.

Под воздействием температуры трансформатор расширяется или сжимается. Масляный барабан заполнит железный сердечник и обмотки маслом через маслопровод. Это может гарантировать, что основная часть трансформатора 10 кВ всегда находится в изолированном состоянии. Обеспечить бесперебойную работу трансформатора 10 кВ.

Трансформаторы 10 кВ оснащены эталоном масла, который также является эталоном уровня масла. Это позволяет персоналу лучше наблюдать за размером масла в барабане.

Изоляционная втулка

Это основное изоляционное устройство снаружи коробки трансформатора 10 кВ, и в большинстве изоляционных трубок трансформатора 10 кВ используются фарфоровые изоляционные втулки.

Трансформатор 10 кВ выводит выводы обмоток трансформатора высокого и низкого напряжения из масляного бака наружу через изолирующие втулки высокого и низкого напряжения, так что обмотки трансформатора изолированы от земли (корпус и сердечник), и это также основная часть фиксированного провода, соединяющего внешнюю цепь.

Фарфоровая втулка высокого давления относительно высокая, а фарфоровая втулка низкого давления относительно короткая.

Устройство для изменения отвода высоковольтной обмотки трансформатора для регулировки положения отвода, позволяющее увеличивать или уменьшать число витков первичной обмотки для изменения коэффициента трансформации напряжения и регулировки выходного напряжения.

После того, как трансформатор не работает и отключен от сети, положение переключателя ответвлений изменяется вручную, а регулировка выходного напряжения называется регулировкой напряжения без нагрузки.

Газовое реле

Газовое реле устанавливается между соединительной трубой маслобака трансформатора и маслорасширителем и соединяется с цепью управления, образуя газозащитное устройство.

Верхний контакт газового реле и сигнал легкого газа образуют отдельную цепь, а нижний контакт газового реле подключается к внешней цепи для формирования защиты от тяжелых газов.

Воздействие тяжелого газа вызывает срабатывание высоковольтного автоматического выключателя и отправку сигнала о срабатывании тяжелого газа.

Трубка защиты от беспорядков

Трубка защиты от беспорядков представляет собой защитное устройство для трансформатора. Установленная на большой крышке трансформатора, трубка защиты от беспорядков сообщается с атмосферой, тепло испаряет трансформаторное масло в случае неисправность и активируйте газовое реле, чтобы отправить сигнал тревоги или отключить электропитание, чтобы избежать взрыва топливного бака. Распределительный трансформатор делится на внутренний и внешний в зависимости от места установки.

Посмотреть сейчас: Сколько обмоток в распределительном трансформаторе?

Тип трансформатора 10 кВ

Мы классифицируем трансформаторы 10 кВ по месту установки, способу охлаждения и количеству фаз.

Трансформаторы 10 кВ, классифицированные по месту установки

В зависимости от места установки, трансформатор 10 кВ можно разделить на электрический опорный трансформатор и трансформатор, устанавливаемый на подушке.

Трансформатор электрического столба

Трансформатор электрического столба относится к распределительному трансформатору, установленному на цементном столбе. Диапазон номинальной мощности полюсного трансформатора 10 кВ составляет 5~167 кВА. Он также делится на полностью самозащищенный (CSP) электрический опорный трансформатор и подвесной обычный электрический опорный трансформатор.

См. также: Полное руководство по опорным электрическим трансформаторам — Daelim

Однофазный обычный электрический опорный трансформатор

Поскольку трансформатор для электрических столбов , по сравнению с другими трансформаторами, его нужно монтировать только на бетонную опору, он занимает меньше места.

Поскольку он устанавливается в воздухе, по сравнению с трансформатором, монтируемым на подушке, трансформатор Electric Pole Transformerd не требует установки ограждений вокруг него.

В то же время трансформатор электрического столба не требует заземления, что повышает его безопасность. Утечки и другие несчастные случаи происходят нелегко.

Ниже приводится подробное описание электрического опорного трансформатора на 10 кВ, включая размеры, технические характеристики, принципы работы, характеристики и другие детали. Пожалуйста, проверьте это.

Узнайте больше об основах электрических опорных трансформаторов.

Трансформатор, монтируемый на подушке

Главный выключатель на низковольтной стороне трансформатора, монтируемого на подушке, обычно использует три типа автоматических выключателей: DZl0, DWl0 и DWl5.

Электроприборы, используемые на низковольтной стороне ответвления, включают предохранители серий ВМ и ВТ и автоматические выключатели серий ДЗ и ДВ.

При мощности трансформатора на подстанции 200-630 кВА в качестве главного выключателя низкого напряжения используется DWl0 или DWl5. Когда мощность превышает 800 кВА, следует максимально использовать выключатель DWl5.

По следующей ссылке я подробно опишу установленный на площадке трансформатор. 14 часто задаваемых вопросов об этом.

14+FAQ о трансформаторе, установленном на PAD для покупателя

, связанные с ним: Понимание живого переднего трехфазного трансформатора

10 кВ. По основной части трансформатор 10 кВ можно разделить на: масляный трансформатор 10 кВ и сухой трансформатор 10 кВ.

Трехфазный масляный распределительный трансформатор класса 10 кВ

Масляный распределительный трансформатор 10 кВ является важной частью средней распределительной сети горнодобывающей промышленности. Из-за своей компактной структуры, небольшого размера и легкости перемещения, он также был приобретен многими фермами по добыче биткойнов. Преимущества низкого уровня шума и сильной перегрузочной способности также позволяют распространять их в жилых массивах.

Масляные распределительные трансформаторы 10 кВ можно разделить на закрытые масляные трансформаторы и масляные масляные трансформаторы.

Маслорасширитель, прикрепленный к масляному трансформатору накопительного типа, может помочь уменьшить контакт между трансформаторным маслом и воздухом. Предотвратить порчу трансформаторного масла. Влияет на срок службы трансформатора.

Узнайте больше: Полное руководство по масляным заполненным распределительным трансформаторам

Сухой трансформатор класса 10 кВ

10 кВ Трехфазный трансформатор сухого типа с эпоксидной смолой в основном подходит для тяжелых условий эксплуатации.

Выбор и техническое обслуживание сухого трансформатора 10 кВ

В основном стабилизируется внутренняя температура трансформатора за счет установки в трансформаторе оборудования с воздушным охлаждением. Потому что нет трансформаторного масла. Поэтому он обладает выдающейся огнестойкостью по сравнению с другими трансформаторами. Может применяться в помещениях с особыми требованиями к противопожарной защите.

Объем трехфазного сухого трансформатора на эпоксидной смоле 10 кВ небольшой, а качество частичного разряда низкое. Номинальная мощность: 50~2500 ква. И потери холостого хода у нее небольшие, и она экономична.

По ссылке ниже вы увидите всю информацию о сухом трансформаторе в полном объеме. Включая его внутреннюю структуру, принцип работы, размеры и другое содержание.
Пожалуйста, проверьте это.

Полное руководство по сухим трансформаторам

См. также:Полное руководство по сухим силовым трансформаторам 2021 года

Трансформатор 10 кВ Однофазный

Раньше люди использовали в основном трехфазные четырехпроводная технология распределения электроэнергии для полного электроснабжения жилых районов. Это привело к серьезной потере мощности.

Для достижения целей энергосбережения. Все больше населенных пунктов оснащаются однофазными трансформаторами. Однофазный трансформатор 10 кВ может напрямую передавать высокое напряжение 10 кВ в каждое домашнее хозяйство.

Использование однофазного трансформатора 10 кВ снижает потери в линии, вызванные передачей электроэнергии. Способствует повышению экономической эффективности.

Однофазный трансформатор 10 кВ имеет преимущества небольшого размера и легкого веса. Таким образом, однофазный трансформатор 10 кВ может доходить до центра нагрузки как можно дальше.
Это сокращает радиус передачи низковольтной электросети и значительно снижает потери мощности.

Однофазный трансформатор 10 кВ обычно устанавливается на бетонном столбе длиной от 12 до 15 метров. Он занимает небольшую площадь, поэтому на его использование меньше влияют топографические факторы.

Подробная интерпретация: 2021 Ultimate Однофазный распределительный трансформатор с опорой

Преимущество однофазного трансформатора 10 кВ

• Первый , использование холоднокатаного листа из кремнистой стали, спирального сердечника и технологии пламени может снизить энергопотребление однофазного оборудования.
• Во-вторых, изделия с комбинированным сердечником используются в однофазных трансформаторах. Толщина и марки различных листов кремнистой стали различны, а структура сердечника оптимизирована.
• В-третьих, потери холостого хода однофазного трансформатора со структурой сердечника из аморфного сплава могут быть дополнительно уменьшены, что действительно обеспечивает экономию энергии и потребление.

Узнайте больше:Однофазный трансформатор: что это такое?

Взяв в качестве примера мощность 50 кВА, трехфазная нагрузка S9 имеет потребляемую мощность фазной нагрузки 170 Вт, а потребление без нагрузки одиночной модели D12 составляет 110 Вт, что на 35 % ниже, чем у модели D12. модели S9.

Особенности однофазного трансформатора 10 кВ

Во-первых, в распределительной комнате используются линии 10 кВ для подачи электроэнергии к жилым помещениям или коммерческим офисам.

Во-вторых, однофазные трансформаторы обычно подключаются к домохозяйствам с низковольтными линиями с помощью подвесных опор. Это может сократить длину входной линии. Как правило, длина входной линии не может превышать 20 метров.

В-третьих, мощность однофазных трансформаторов должна выбираться разумно, чтобы соответствовать максимальному энергопотреблению жилых зданий, формируя ситуацию густо распределенной малой мощности.

В-четвертых, электросчетчик – это прибор для централизованного учета количества потребленной электроэнергии. Он должен быть установлен в центре счетчика в соответствующем месте в коридоре жилого дома, чтобы можно было точно подсчитывать один счетчик на домохозяйство.

Дополнительные руководства:Полное руководство по однофазным распределительным трансформаторам

Однофазные трансформаторы 10 кВ снижается за счет снижения мощности оборудования. Нагрузка распределительной сети низкого напряжения меняется в любое время, что будет происходить со временем использования электроэнергии, сезонами и т.д. Изменение.

В процессе проектирования распределительной сети 10 кВ обычно принимается план установки распределительного трансформатора с одним, тремя и смешанными трансформаторами. Этот план может быть сконфигурирован с одним или несколькими однофазными распределительными трансформаторами на 10 кВ. В соответствии с конкретными изменениями электрической нагрузки и низковольтной электросети. Режим работы однофазного трансформатора определяет требования к мощности однофазного трансформатора, поэтому для электропитания выбирается более подходящий трансформатор.

Однофазный трансформатор 10 кВ

Однофазный трансформатор 10 кВ предназначен для обеспечения пользователей более стабильной электрической энергией и уменьшения различных проблем, вызванных чрезмерной электрической нагрузкой. Обычно есть три способа установки однофазных трансформаторов, в зависимости от ситуации. Выберите подходящий способ установки:

• Во-первых, самостоятельная установка. Привязки установки однофазного трансформатора 10 кВ к другим низковольтным сетям нет. Однофазный трансформатор 10 кВ образует собственную систему и работает независимо. При таком способе установки однофазный трансформатор находится ближе всего к центру нагрузки, особенно в некоторых пригородах и разбросанных деревнях.
• Во-вторых, установка типа филиала. При таком способе установки низковольтная ветка однофазного трансформатора 10 кВ должна быть отключена от основной линии, и должен быть подключен новый источник питания. Чтобы добиться хорошего и плавного перехода между питанием трехфазного трансформатора и питанием однофазного трансформатора и ответвлением линии.
• В-третьих, установка основного типа линии. Этот метод в основном применим к ситуации, когда в конце зоны трехфазной станции нет трехфазной нагрузки. Во-первых, отключите основную линию и подключите однофазный трансформатор на 10 кВ к концу основной линии, чтобы реализовать преобразование между источниками питания.

Подключение трансформатора 10 кВ однофазного

При подключении однофазного трансформатора 10 кВ в основном используются две схемы: метод ручной сборки и разборки и метод преобразования рубильником.

• При ручной сборке и разборке однофазный трансформатор 10 кВ на стороне высокого напряжения будет использовать плавкий предохранитель в качестве основного контроллера для работы. На низковольтной стороне при вводе в эксплуатацию однофазного трансформатора 10 кВ необходимо вручную снять магистральное соединение с трехфазным низковольтным источником питания. Затем выполните притирку низковольтной стороны однофазного трансформатора на 10 кВ. При выходе из строя однофазного трансформатора необходимо снять низковольтную сторону однофазного трансформатора 10 кВ, а затем перекрыть трехфазную низковольтную магистраль электроснабжения.
• С помощью четырехполюсного двухпозиционного переключателя для управления можно реализовать преобразование питания однофазного трансформатора и питания трехфазного трансформатора на низковольтной стороне распределительной сети.

Узнайте больше сейчас:Трансформатор для электрических опор | Однофазный трансформатор

Трансформатор 10 кВА, 3 фазы. Трансформатор, номинальная мощность и потери.

9.0332 4     4.5         5

Рейтинг мощность (KVA)	Высокое напряжение (KV)	Низкое напряжение (KV)	Символ подключения	NOT DIRCENDANE	. -Пторят потеря (W)		Потеря на загрузке (W)
					30	4,16 6 6,3 7,2 10 10,5 11 или других	0,208 0,4 0,6	Dyn0	100	600	2.1
50	130	870	2
63	150	1040	1.9
80	180	1250	1.8
100	200	1500	1.6
125	240	1800	1.5
160	2840	2200	1.4
200	340	2600	1.2
250	400	3050	1.2
315	480	3650	1.1
400	570	4300	1
500	680	5150	1
630	810	6200	0. 9
800	980	7500	0.8
1000	1150	10300	0.7
1250	1360	12000	0.6
1600	1640	14500	0.6
2000	1940	17140	0.6
2500	2300	20260	0,5

999

. (W)	Нет тока нагрузки
		Потеря без нагрузки (W)	Потеря на загрузке (W)
30	6.3 6.6 10,5 11 или другие	0.4	Dyn11 Yyn0	4	33	600	1.7
50					43	870	1.3
63					50	1040	1. 2
80					60	1250	1.1
100					75	1500	1
125					85	1800	0.9
160					100	2200	0.7
200					120	2600	0.7
250					140	3050	0.7
315					170	3650	0.5
400					200	4300	0.5
500					240	5150	0.5
630				4.5	320	6200	0.3
800					380	7500	0.3
1000					450	10300	0.3
1250					530	12000	0. 2
1600					630	14500	0.2
2000				5	750	17400	0.2
2500					900	20200	0.2

10KV Class Epoxy-resin Dry-type Transformer 3 Phase

Rated Power (KVA)	Высокое напряжение (кВ)	Низкое напряжение (кВ)	Символ соединения	Сопротивление короткому замыканию	Потери (Вт)		Ток холостого хода
					Потери холостого хода (Вт)	On-load Loss(W)
50	6     6.3   6.6    10     10.5    11    13.2   or others	0.4	Dyn11   Yyn0	4       6	270	990	2
100					400	1570	1. 8
160					540	2120	1.4
200					620	2520	1.4
250					720	2750	1.4
315					880	3460	1.2
400					970	3980	1.2
500					1160	4880	1.2
630					1340	5870	1.0
800					1520	6950	1.0
1000					1760	8120	0.8
1250					2090	9690	0.8
1600					2450	11730	0.8
2000					3320	14450	0,6
2500					4000	17170	0,6

Searchmore Теперь: Трехэ.

0010

Подключение трансформатора 10 кВА 3 фазы

Существует два основных способа подключения трансформатора 10 кВ 3 фазы. Одним из них является соединение звездой. Одним из них является соединение треугольником.

Соединение звездой для трансформатора 10 кВА 3 фазы

Подключение к трехфазному источнику питания A, B, C соответствует 1U1, 1V1, 1W1. Три отвода остальных обмоток каждой фазы соответственно подключаются к клемме переключателя ответвлений. Поверните переключатель ответвлений вручную, чтобы установить его в положение Ⅰ. В это время соединительный элемент переключателя ответвлений подключен к 1U2, 1V2, 1W2. Если его подключить к отводу 10 кВ с напряжением 10 500 В, соответствующее низковольтное выходное напряжение будет ниже, что составляет 380 В; установите его на Ⅱ На передаче отводы, подключенные к штуцеру устройства РПН, – 1U3, 1V3, 1W3 соответственно, напряжение отвода 10 кВ – 10 000 В, а низковольтное выходное напряжение – 400 В; когда он помещен на передачу Ⅲ, отвод соединяется с соединительным элементом переключателя ответвлений. Это 1U4, 1V4 и 1W4 соответственно. Напряжение отвода 10 кВ равно 9500 В, а низковольтное выходное напряжение составляет 420 В.

Узнайте больше сейчас:Полное руководство по 3-фазному трансформатору

Соединение звездой трансформатора 10 кВ

Соединение треугольником для 10 кВА трансформатора 3 фазы

Соединение треугольником первичных обмоток трехфазного трансформатора состоит в том, чтобы соединить головку и концы первичных обмоток друг с другом, образуя замкнутый контур, а затем от трех точек соединения провести клеммные провода для соединения с трехфазным. фазное питание.

Соединение треугольником делится на соединение прямой последовательности (т.е. 1U1-1W2, 1V1-1U2, 1W1-1V2) и соединение обратной последовательности (т.е. 1U1-1V2, 1V1-1W2, 1W1-1U2).

Независимо от способа подключения, когда ток течет от одной линии электропередачи, а затем от двух других фаз, можно обеспечить, чтобы направление магнитного потока, создаваемого в железном сердечнике, было одинаковым.

Перепутывание одной из фазных обмоток приведет к нежелательным последствиям.

Узнайте больше: Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?

Соединение треугольником трансформатора 10 кВ

Можем ли мы заменить трансформатор на 110/220 витков на 10/20 витков или 1:2?

Повышающий трансформатор на 110/220 витков. Можем ли мы заменить его на 10/20 витков или 1:2? Соотношение оборотов такое же, должен ли его рейтинг быть таким же? Приведите соответствующие причины?

Нет. Поскольку мы знаем, что поток прямо пропорционален ампер-виткам ( Φ ∝ At) . Таким образом, если мы уменьшим количество витков, то есть отношение витков, поток также уменьшится, что приведет к уменьшению индуцированной ЭДС, поскольку ЭДС прямо пропорциональна потоку ( ЭДС ∝ Φ ). Если мы рассмотрим формулу преобразования, расчетное значение может быть правильным, но если мы используем уравнение ЭДС трансформатора, оно показывает другую историю. Давайте посмотрим, что произойдет, если мы уменьшим количество витков в обмотках трансформатора.

• Связанный пост: Какой трансформатор более эффективен при работе на частоте 50 Гц или 60 Гц?

Номинальные характеристики и параметры трансформатора

• N ₁ = 110 витков
• Н ₂ = 220 витков
• E ₁ = 220 В
• Поток = Φ _м = 9,01 мВт (милле Вебера)
• Е ₂ = ?

, когда коэффициент поворота составляет 110/220

, чтобы найти E ₂ , мы знаем, что

E ₂ /E ₁ = N ₂ /N ₁ = N ₂ /N ₁ = N ₂ /N ₁ = N ₂ /N ₁ = N ₂ /N ₁ = N ₂ /N ₁ .1007

E ₂ = (N ₂ /N ₁ ) x E ₁

Putting the values ​​

E ₂ = (220/110) x 220V

 E ₂ = 440 В

• По теме: Можем ли мы использовать трансформатор 60 Гц от источника питания 50 Гц и наоборот?

При соотношении оборотов 10/20

Теперь, если мы используем соотношение оборотов 10/20 вместо 110/220.

E ₂ = (N ₂ /N ₁ ) x V1

E ₂ = (20/10) x 220 В

E ₂ = 440 В или 110/220 витков.

Но я вру. Неправда.

Обратимся к уравнению ЭДС трансформатора.

E ₁ = 4,44 x f 7 x N 1_{0029  Φ m  ………..  (Primary)}

E ₂  = 4.44 x  f  N

2  Φ _{м  ………. (вторичный)}

В случае отношения поворота 110/220

E ₁ = 4,44 x ₁ = 4,44 x _{0030 50  x 110 x  9. 01 mW}

 E ₁ = 220V

E ₂  = 4.44 x  50 x  220 x  9.01 mW

 E ₂ = 440V

In case of turn ratio of 10/20

E ₁  = 4.44 x  50  x 10 x

9.01 mW

 E ₁ = 20V

E ₂  = 4.44 x  50 x  20 x  9.01 mW

 E ₂ = 40 В

• Связанный пост: Можно ли использовать трансформатор 50 Гц на частоте 5 Гц или 500 Гц?

Хм. Это огромная разница. Вот почему мы не можем использовать соотношение 10/20 витков вместо 110/220, потому что поток прямо пропорционален ампер-виткам ( Φ ∝ В ). Если мы уменьшим количество витков (коэффициент витков трансформатора), величина создаваемого потока уменьшится из-за более низких ампер-витков, что также приведет к уменьшению величины ЭДС индукции, т.е. ЭДС индукции прямо пропорциональна потоку ( Φ ∝ EMF ).

Короче говоря, если мы уменьшим передаточное число трансформатора со 110/220 до 10/20 или 1:2, может произойти следующее.

• Ток в первичной обмотке трансформатора может увеличиваться из-за уменьшения импеданса (Z) и сопротивления (R), т.е. малые витки означают низкое индуктивное сопротивление (X _L ), где X _L зависит от индуктивности витков.
• Возможны большие потери мощности из-за большого тока в первичной обмотке, а также большие потери мощности (I ² R), что может привести к возгоранию первичных обмоток трансформатора.
