Трансформатор НТМИ 6
- Вы здесь:
- Главная
- Оборудование
- Трансформаторы тока, напряжения и прочие
- Трансформатор НАМИ-НАМИТ-НТМИ
- Трансформатор НТМИ 6

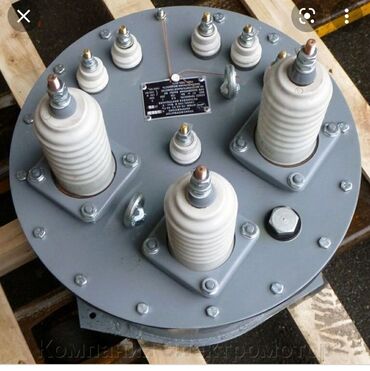

Трансформатор напряжения масляный трехфазный измерительный НТМИ-6. Применяется для понижения высокого напряжения c 6 кВ до 100 В, а также для учета коммерческого и защитных устройств электрической энергии в электроустановках переменного тока.
Tрехфазные трансформаторы напряжения НТМИ-6, предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшего измерения и подачи на приборы защиты и сигнализации в цепях автоматики изолированной нейтралью.
Магнитопровод трансформатора изготовлен из холоднокатаной электротехнической стали. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.
Трансформатор соответствует требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.
Характеристики НТМИ 6/6/0,1
| Характеристика | Значение |
|---|---|
| Габаритные размеры | 506 x 420 x 400 |
| Вес | 67 кг |
| Номинальное напряжение на стороне ВН, кВ | 6 кВ |
| Номинальное напряжение на стороне НН, кВ | 0,1 |
| Материал обмоток | алюминий, медь |
| Схема и группа соединения обмоток | У/Ун-0 (звезда-звезда) |
| Климатическое исполнение | У2, УХЛ2 |
| Срок службы | 25 |
Условия эксплуатации трансформатора НТМИ
- Эксплуатация в районах с умеренным и холодном климате
- Не взрывоопасной и химически неактивной среде;
- Высота установки над уровнем моря не более 1000 м;
- Отсутствии тряски, вибрации, ударов;
- Температура окружающего воздуха: -45˚С до +40˚С для У1;
- Температура окружающего воздуха: -60˚С до +40˚С для ХЛ1;
- Относительная влажность воздуха — не более 80% при 25˚С.
Режим работы: длительный
- Номенклатура
- Технические характеристики
- Сертификаты
- Фото продукции
- НТМИ 6
- НТМИ 10
Previous Next
Трансформаторы НТМИ являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью, а также для контроля изоляции сети.
Применяется для понижения высокого напряжения 6 или 10 кВ до 100 В, а также для учета, в том числе коммерческого и защитных устройств электрической энергии в установках переменного тока.
Трансформаторы могут эксплуатироваться при внутренней установке в районах с умеренным и умеренно холодным климатом, при этом:
• высота над уровнем моря не более 1ООО м;
• режим работы – длительный;
• температура окружающего воздуха от – 45°С до +40°С – для трансформаторов исполнения «У»;
• от – 60°С до + 40°С – для трансформаторов исполнения «УХЛ».
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, во взрывоопасной и агрессивной среде.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСФОРМАТОРОВ
НТМИ-XXX
Н – Напряжение
Т – Трехфазный
М – Масляный
И – С дополнительной обмоткой для контроля изоляции
X – Класс напряжения первичной обмотки, кВ
X – Климатическое исполнение (У; УХЛ)
Х – Категория размещения (3) по ГОСТ 15150
Пример условного обозначения трансформаторов:
Трансформатор с напряжением первичной обмотки 10 кВ, климатическим исполнением У, категорией размещения 3 при заказе и в документации другого изделия: «Трансформатор НТМИ-10 УЗ СТ АО 00010033-019-2009»
все сертификаты
фотогалерея
10 | Трансформатор напряжения НТМИ-10
Вернуться к: Трансформаторы напряжения
в наличии
Цена: от
69000 руб
Заказать продукцию
- Описание
- Похожие товары
- Технические характеристики
Описание

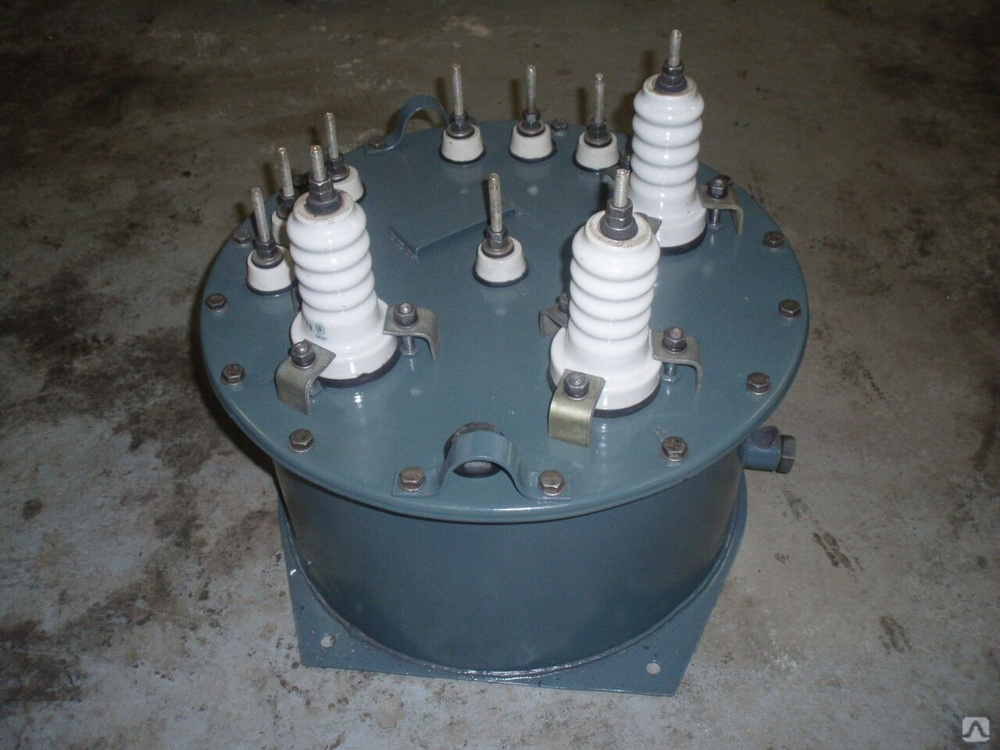

Масляные трансформаторы НТМИ 10.
Служат для снижения до 100 В напряжения 6кВ и 10 кВ, питания измерительных приборов, цепей защиты изоляции и контроля ее состояния. Позволяют измерять напряжение обычными измерительными приборами. Предназначен только для стационарной установки в закрытых помещениях не содержащей агрессивных паров, газов и большой концентрации пыли. Исключаются вибрация, тряска и удары по трансформатору НТМИ 10.
Условия эксплуатации:
- Измерительный трансформатор НТМИ-10 предназначен для эксплуатации в районах с умеренным и холодном климате, при:
- Невзрывоопасной и химически неактивной среде.
- Высоте установки над уровнем моря не более 1000 м.
- Отсутствии тряски, вибрации, ударов.
- Режим работы: длительный.
Конструкция
Бак трансформатора НТМИ-10 сварной, круглой формы. Подъем в сборе осуществляется за скобы, расположенные на крышке трансформатора.
Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы высокого напряжения (ВН), низкого напряжения (НН), пробка для доливки масла. Для обеспечения герметичности применена маслостойкая резина. Трансформаторы НТМИ-10 заполняются трансфоматорным маслом, имеющим пробивное напряжение не менее 40 кВ.
Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов НТМИ-10 изготовлены из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.
Сборка трансформаторов НТМИ-10 выполняется тщательно и точно согласно конструкторской документации. Обмотки устанавливаются и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора НТМИ-10 проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.
После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом.
Испытания
Все трансформаторы НТМИ-10 подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
Технические характиристики
- Первичная обмотка, кВ: 10.
- Вторичная обмотка, кВ: 0,1.
- Дополнительная вторичная обмотка, кВ: 0,1/3.
- Внешняя изоляция: фарфор.
- Частота, Гц: 50.
- Максимальная мощность в силовом режиме, В*А: 630; 1000.
