Трансформатор ОЛС

1. Вы здесь:
2. Главная
3. Оборудование
4. Трансформаторы сухие
5. Трансформатор ОЛС

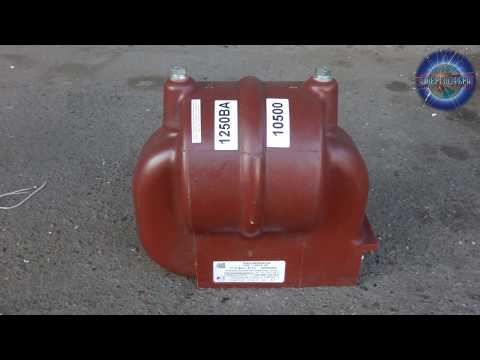

Трансформатор ОЛС

Трансформаторы однофазные ОЛС предназначены для питания цепей собственных нужд электрических сетей 6, 6,3 10,10,5 кВ частоты 50 или 60 Гц.
Климатическое исполнение трансформаторов  “У” или “Т” категории размещения 2 и используются в комплектных распределительных устройствах наружной установки.
Рабочее диапозон температур – от – 45°С до + 50°С для исполнения “У2” и от – 10°С до +50°С для исполнения “Т2”.

Рабочее положение – любое.

Область применения -комплектные устройства внутренней и наружной установки (КРУ, КРУН, КСО) на класс напряжения до 10 кВ, является комплектующим изделием.

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.

Рабочее положение — любое.

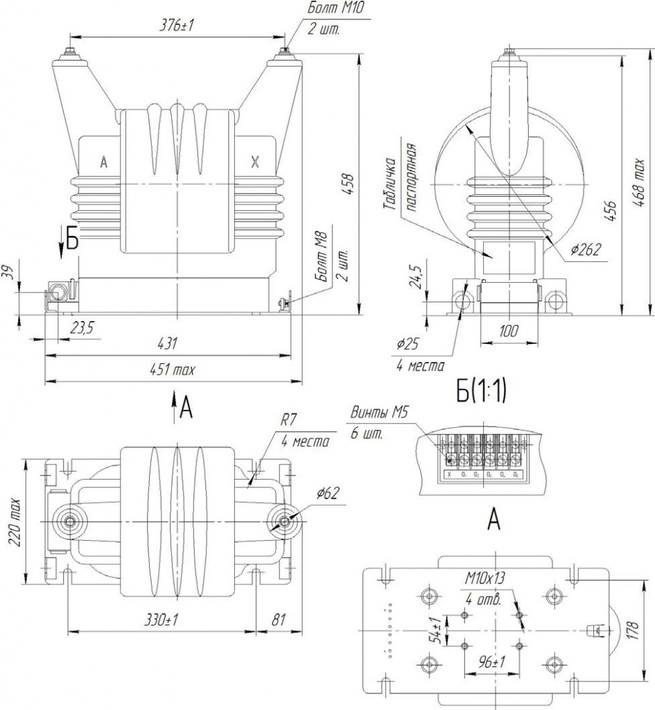

Описание конструкции

Трансформаторы являются однофазными, индуктивными, двухобмоточными электромагнитными устройствами, с незаземляемой первичной обмоткой. По принципу конструкции — опорные, с литой изоляцией.

Выводы первичной обмотки расположены на верхней поверхности трансформатора и имеют полную изоляцию относительно «земли». Выводы вторичных обмоток расположены в нижней части литого блока.



• Номенклатура
• Технические характеристики
• Сертификаты
• Фото продукции

• ОЛС-0,63/6
• ОЛС-0,63/10
• ОЛС-1,25/6
• ОЛС-1,25/10

проверить наличие на складе

Previous Next



Наименование параметра	Нормы для типов
	ОЛС-0,63/6	ОЛС-0,63/10	ОЛС-1,25/6	ОЛС-1,25/10
Класс напряжения, кВ	6	10	6	10
Наибольшее рабочее напряжение, кВ	7,2	12	7,2	12
Номинальное напряжение первичной обмотки, кВ	6,3; 6,6	10,5; 11	6,3; 6,6	10,5; 11
Номинальное напряжение вторичной обмотки*, В: а1 – х а2 – х а3 – х а4 – х	100 209 220 231
Номинальная мощность для номинальных напряжений 100 и 220 В, ВЧА	630		1250
Предельная мощность на ответвлении 220 В в течение 10 мин, В. А	2000
Схема и группа соединения обмоток	1/1-0
Номинальная частота тока, Гц	50 или 60
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	25 60 70	35 75 90	25 60 70	35 75 90
D, мм	188±3	212±3
Масса, кг	26,5±1,5; 28,5±1,5	28,5±1,5		30±1,5

все сертификаты

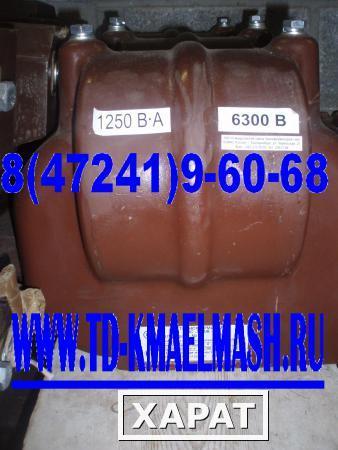

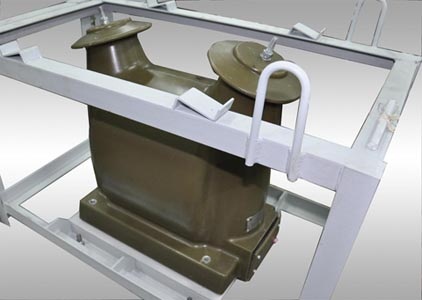

Силовой трансформатор ОЛС-К-0,63/6 У2

Назначение и условия эксплуатации

Трансформатор напряжения ОЛСП – это однофазный трансформатор, который эксплуатируется для питания цепей в жилых и промышленных районах. Сам по себе трансформатор ОЛС представляет собой литой блок, может использоваться абсолютно в любом положении, категории размещения 2 по ГОСТ 15150.Они производится только в соответствии утвержденного стандарта и малейшее отклонение является браком изделия. Только полное соответствие заданным стандартам качества может считаться нормой для данного оборудования.

Цена на данное устройство демократична, поскольку производитель изготавливает данное оборудование методом серийного производства, что значительно удешевляет прибор. В трансформатор ОЛС встроены дополнительные элементы, в том числе резисторы с мощностью 0,25 Вт каждый. В среднем, мощность трансформатора 1.25 Вт, но разные модели могут отличаться разной мощностью.

Трансформатор напряжения ОЛСП имеет встроенное защитное предохранительное устройство. За счет него обеспечивается высокий уровень безопасности работы системы. Но трансформатор напряжения ОЛСП также требует и периодического технического обслуживания. Особенно это относится к системе выводов из трансформатора.

Они очищаются от загрязнений, дополнительно меняется смазка и изоляторы.

Изоляторы перед установкой дополнительно крепятся на эпоксидную основу, которая увеличивает уровень безопасности и срок эксплуатации в разы.

Устанавливается трансформатор данного типа на фундамент, к которому крепится четырьмя стандартными болтами. Это предотвращает смещение системы и делает трансформатор более надежным и устойчивым при эксплуатации.

Климатическое исполнение оборудования позволяет использовать его практически повсеместно. Этим, надежностью и ценой обуславливается невероятная популярность данного устройства.

Монтируется и настраивается оборудование только специалистами по сопроводительной документации, чтобы в точности выполнить все требования оборудования. Трансформаторы данного класса прекрасно защищают общую электросеть от перегрузок и коротких замыканий. Предохранители и автоматы внутри системы обеспечивают автоматическое включение/выключение устройства при сильных перепадах напряжения и выравнивание общего потока, что делает эксплуатацию сетей максимально безопасной, обслуживание комфортным.

Ваше имя:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо

Удаление опасных отходов с истекшим сроком службы электрического трансформатора

перейти к содержанию

Предыдущий Следующий

• Посмотреть увеличенное изображение

Изобретенные в 1880-х годах, работа по регулировке тысяч вольт, вырабатываемых электростанциями, всегда возлагалась на электрические трансформаторы. Это удивительно простые устройства, но, тем не менее, они требуют обращения с опасными отходами по окончании срока службы.

Что такое электрический трансформатор?

В целом, электрический трансформатор состоит из одной проволочной катушки, заключенной в оболочку вплотную ко второй. Когда на первую или «первичную» катушку подается переменный ток, в соседней «вторичной» катушке индуцируется другой переменный ток. Но это только половина дела.

Учтите: напряжения двух переменных токов будут соответствовать размерам двух катушек в точной пропорции друг к другу. Например: если первичная обмотка вдвое меньше вторичной, напряжение, возникающее во вторичной обмотке, будет в два раза больше. Это называется «повышающий трансформатор».

И наоборот, если первичная обмотка в два раза больше вторичной, то напряжение, возникающее во вторичной обмотке, будет в два раза меньше. Это называется «понижающий трансформатор».

Как используются электрические трансформаторы?

Коммунальные службы используют массивные повышающие трансформаторы для повышения напряжения (напряжения), чтобы более эффективно передавать электричество по линиям электропередачи на большие расстояния — отсюда и термин «провода высокого напряжения».

Они используют понижающие трансформаторы, например, для снижения напряжения до относительно безопасных и привычных 120/220 В переменного тока, которые есть в наших домах. Один тип — это те вещи, которые вы видите на опорах перед домами; они выглядят как большие жестяные банки с торчащими сверху проводами.

Таким образом, в Америке и остальном мире используются буквально миллионы трансформаторов. Проблема в том, что каждый из них со временем изнашивается и требует утилизации опасных отходов.

Почему электрические трансформаторы требуют удаления опасных отходов?

В соответствии с законами физики огромное количество тока, подаваемого на первичную обмотку и индуцируемого во вторичной обмотке, вместе генерирует значительное количество тепла: достаточное, чтобы обе катушки превратились в бесполезные сгустки расплавленной меди.

Чтобы предотвратить это, корпус трансформатора заполнен маслом, так что обе катушки эффективно погружены в него. Масло в основном непроводящее, поэтому оно не вызовет короткого замыкания катушек, а его очень высокая температура кипения позволяет ему поглощать большое количество тепла, предотвращая тем самым плавление меди.

Какое масло используется в электрических трансформаторах?

Как ни странно, несмотря на то, что они существуют уже более 130 лет, поиск лучшего масла для охлаждения электрических трансформаторов по-прежнему остается Святым Граалем среди инженеров.

Сначала использовались полихлорированные бифенилы (ПХБ), поскольку они негорючие и обладают высокой непроводимостью. К сожалению, они также чрезвычайно токсичны; они не биоразлагаемы; и они усваиваются быстрее, чем могут метаболизироваться (или выделяться) животными и людьми. При сжигании ПХБ образуются такие яды, как хлорированные диоксины и дибензофураны, которые еще более токсичны для человека, животных и окружающей среды, чем сами ПХД.

Принимая во внимание всю галерею недостатков румян, производство печатных плат было запрещено в Соединенных Штатах в 1979. Таким образом, ПХБ не использовались в электрических трансформаторах более или менее лет 40. Это хорошо в очевидном смысле, но это также означает, что существует много устаревшего оборудования, срок службы которого приближается к концу (или томится в кучах мусора), которое необходимо утилизировать, и для этого потребуется тщательное удаление опасных отходов. .

Какая альтернатива использованию ПХБ в электрических трансформаторах?

Минеральное масло является наиболее распространенной альтернативой, но его изоляционные свойства быстро ухудшаются при любом количестве влаги. Он также легко воспламеняется. Если из трансформатора вытечет минеральное масло, это может легко вызвать пожар.

Из-за его воспламеняемости нормы пожарной безопасности часто запрещают трансформаторы, охлаждаемые минеральным маслом, внутри зданий или сооружений. И хотя минеральное масло относительно более безопасно, чем ПХБ, тем не менее, оно является загрязнителем окружающей среды, требующим тщательного удаления опасных материалов.

Еще одно соображение: минеральное масло полностью смешивается с ПХД. Это означает, что он будет образовывать с ними однородную смесь в любой пропорции; а много лет назад те же бочки, насосы и шланги, которые использовались для доставки минеральных масел, использовались для ПХД.

Таким образом, загрязнение ПХД все еще может быть проблемой для трансформаторов, которые якобы не содержат ПХБ. Например, концентрация ПХБ выше 5 частей на миллион классифицируется как опасные отходы в Калифорнии.

Заключение

ПХБ не упоминались внутри электрических трансформаторов почти 40 лет. Это хорошо в долгосрочной перспективе. Но это также означает, что существует большое количество устаревшего оборудования, срок службы которого приближается к концу и которое потребует обращения с опасными отходами, поскольку загрязнение ПХБ особенно обременительно, а правила, касающиеся его утилизации, соизмеримо строги.

Также стоит отметить, что минеральное масло — наиболее распространенный заменитель ПХБ — может быть загрязнено ПХД и, следовательно, требует более строгого уровня обращения с опасными отходами, чем обычно для менее токсичных отработанных масел.

Опасные отходы Эксперты могут помочь вам утилизировать ваши трансформаторы по очень разумной цене. Свяжитесь с нами по телефону (888) 681-8923.

Поиск:

Последние сообщения

• Зачем вам нужна программа аварийного реагирования Hazmat
• Как классифицируют легковоспламеняющиеся жидкости?
• Не обожгитесь из-за растущей нехватки установок для сжигания опасных отходов
• Что такое паспорта безопасности?
• Выращивание рекреационной марихуаны требует обращения с отходами каннабиса
• Как Vac Trucks может помочь вам справиться с обязанностями RCRA по перевозке опасных отходов
• Грунтовка для опасных отходов для утилизации краски
• Срок действия дезинфицирующего средства для рук истекает?
• Что такое борьба с асбестом?
• Что такое токсичные отходы и как их утилизировать?

Категории

• Утилизация химических отходов (19)
• электронный манифест (2)
• Восстановление окружающей среды (16)
• Агентство по охране окружающей среды (65)
• Опасные отходы (143)
• Контейнеры для опасных отходов (2)
• Удаление опасных отходов (13)
• Профили опасных отходов (1)
• Контейнеры для опасных отходов (3)
• Бытовые отходы (16)
• Неправильное хранение опасных отходов (1)
• Утилизация керосина (1)
• Медицинские отходы (27)
• Стихийные бедствия (4)
• Неопасные отходы (28)
• Утилизация масла (1)
• Пестициды (1)
• подкастов (4)
• RCRA (2)
• Переработка (33)
• Регулятор (78)
• Розница (5)
• Розничные отходы (6)
• Безопасность (35)
• Сезонный (5)
• Хранение опасных отходов (2)
• Устойчивое развитие (35)
• Технологии (5)
• Без рубрики (45)
• Обновление (3)

Руководство по замене трансформаторов — Wilson Power Solutions

Третья часть Шестого оценочного доклада Межправительственной группы экспертов по изменению климата (МГЭИК) (AR6) была опубликована ранее в этом месяце. Ученые предупреждают, что ограничение глобального потепления до 1,5°C недостижимо, но ограничение повышения температуры не более чем на 1,5–2°C может быть диапазоном, который сведет к минимуму вероятность достижения критической точки невозврата окружающей среды.

Более того, МГЭИК заявляет об очень высокой степени достоверности (по крайней мере, 9 баллов).с вероятностью 10), что повышение энергоэффективности, надежные системы передачи и обновленные стандарты проектирования энергетических активов могут снизить уязвимость к изменению климата. Вот несколько практических советов в виде контрольного перечня по обращению со стареющими трансформаторными активами, которые могут помочь вам в обезуглероживании вашей сети и выполнении обязательств Net Zero.



Узнайте, сколько лет вашему существующему трансформатору

Хорошей отправной точкой является понимание возраста и состояния имеющегося у вас трансформатора. Общее эмпирическое правило заключается в том, что чем старше трансформатор, тем выше будут его потери энергии. Через запрос о свободе информации, который мы отправили в Ofgem, мы узнали, что средний возраст распределительного трансформатора в Великобритании составляет 9 лет.0057 63 года ! Технология трансформаторов еще в 1950-х годах была сосредоточена в основном на основной работе трансформаторов, преобразовании напряжения, без особого внимания к энергоэффективности процесса. В дополнение к понесенным потерям энергии старые трансформаторы ставят вопрос об отказоустойчивости сети .



Понимание регулирования потерь в трансформаторах

По оценкам Европейской комиссии, 2,9% всей энергии, вырабатываемой в ЕС27 и Великобритании, теряется из-за потерь в трансформаторах. Это составляет 93TWh , что эквивалентно электроэнергии, потребленной в Дании за три года . Чтобы решить эту проблему, ЕС ввел новые законы, регулирующие потери под нагрузкой и без нагрузки для распределительных и силовых трансформаторов. Все трансформаторы, выпускаемые на рынок или вводимые в эксплуатацию в Великобритании и ЕС, должны соответствовать правилам экодизайна (см. Часто задаваемые вопросы по Уровню 2).

ЕС вводил регламент поэтапно; Экодизайн Уровень 1 вступил в силу в 2015 г., а Уровень 2 — в 2021 г. с более строгими требованиями к дизайну. В процессе закупки новых трансформаторов необходимо убедиться, что потери относятся к Уровню 2 или ниже, если только трансформаторы не были изготовлены и размещены на рынке до июля 2021 года, в этом случае можно приобрести Уровень 1 (проверьте наличие).



Сравните потери энергии старого и нового трансформатора

Мы провели исследование, провели измерения старых активов и смогли собрать информацию об исторических потерях трансформатора. В приведенной ниже таблице показаны потери под нагрузкой и холостого хода различных трансформаторов мощностью 1000 кВА в зависимости от года их изготовления или правил экодизайна, которым они соответствуют.

Вы видите, как со временем трансформаторы стали более эффективными. Здесь, в Wilson Power Solutions, мы очень гордимся тем, что являемся производителем самого энергоэффективного распределительного трансформатора в Великобритании, аморфных трансформаторов Wilson e3 со сверхнизкими потерями (подробнее).

	Потери нагрузки (Вт)	Потери без нагрузки (Вт)
1950-е	15625	2870
1970-е	15094	1770
1990-е	13125	1400
До 2015 г.	12500	1350
Уровень 1 (2015 г.) Wilson e1	10500	770
Уровень 2 (2021) Wilson T2	7600	693
Wilson e3 (выше уровня 2)	6630	428



Наличие свободного места на подстанции и соответствующие льготы Таким образом, необходимо проверить чертеж общего вида и размеры (все общие чертежи наших стандартных трансформаторов можно найти здесь) нового трансформатора, чтобы убедиться, что он помещается в доступном пространстве.

В нормативных актах упоминается несколько уступок (посмотрите запись нашего вебинара, посвященную уступкам). В некоторых случаях предоставляется уступка на установку трансформатора Уровня 1 вместо Уровня 2, если есть ограничения по площади. В соответствии с положением:

«В определенных ситуациях, когда трансформаторы средней мощности (распределительные ТХ) устанавливаются в местах расположения существующих городских подстанций, могут быть ограничения по пространству и весу, которые влияют на максимальный размер и вес используемого замещающего трансформатора. . Поэтому, когда замена существующего трансформатора технически невозможна или влечет за собой несоразмерные затраты, необходимо обосновать регулятивное послабление».



Планируйте обновления и помните о проблемах с цепочками поставок

Регулярно обслуживайте и обслуживайте свои активы. Полная осведомленность о возможностях и состоянии активов и использование этой информации для планирования обновлений может облегчить вашу жизнь. Мы неоднократно сталкивались с отказами трансформатора, когда объект оставался без электричества. Возможные варианты: а) временно арендовать аварийный трансформатор (ознакомьтесь с нашим арендованным парком), но трансформатор с номиналом и коэффициентом напряжения, которые соответствуют требованиям вашего объекта, могут быть ограничены, и б) попытаться приобрести трансформатор со склада. Хотя эти трансформаторы могут быть доступны в некоторых случаях, вы не должны полагаться на этот подход, особенно если ваши характеристики трансформатора не являются стандартными; на изготовление указанного трансформатора и транспортировку его на площадку уйдут десятки недель.

Самые большие проблемы, с которыми в настоящее время сталкиваются различные рынки и отрасли, связаны с цепочками поставок. От нестабильности рынков и проблем с поставками сырья до геополитических событий и восстановления после COVID — все это привело к значительным задержкам и угрозе доступности для многих секторов. Планирование обновлений позволяет избежать всех этих проблем. Кроме того, во всем мире выросли цены на рабочую силу, сырье и транспорт, поэтому чем раньше вы примете решение, тем лучше.

Подготовить анализ окупаемости для обоснования доводов высшего руководства

В течение многих лет мы предлагаем нашим потенциальным клиентам бесплатный анализ окупаемости. Мы сравниваем ваши текущие активы с нашими вариантами Wilson T2 или Wilson e3, демонстрируя вам экономию энергии, углерода и финансов как ежегодно, так и в течение всего срока службы трансформатора (30 лет). Мы также разработали простой онлайн-калькулятор окупаемости, чтобы помочь вам оценить экономию, которую вы могли бы сделать! Чтобы рассчитать потенциальную экономию, просто введите мощность трансформатора, коэффициент нагрузки, возраст и тариф на электроэнергию, который вы платите. Вы можете запросить подробную разбивку, которая будет автоматически отправлена ​​на вашу электронную почту (проверьте наш калькулятор окупаемости трансформатора).

В дополнение к веб-сервису мы предлагаем углубленный анализ с учетом более подробной информации, такой как различные тарифы на электроэнергию для дня и ночи или различные номиналы трансформаторов и т. д. Вы можете запросить эту услугу, заполнив форму на нашем веб-сайте. , поговорив с одним из наших региональных менеджеров по продажам или связавшись с нашим менеджером по энергетической политике Айей Альфаварис.



Включите рост цен на электроэнергию в свой технико-экономический анализ

В последнее время мы проводили большое количество окупаемости, и мы заметили одну распространенную неверную практику, заключающуюся в том, что клиенты учитывают только цену товара в этих окупаемости. Предприятия платят большие суммы за дополнительные услуги сверх цены товара за такие вещи, как 9.0057 Обязательство по возобновляемым источникам энергии, Постоянная плата, Плата за рыночную мощность и т. д. Эти платежи составляют почти половину счета, и значительная их часть оплачивается за кВтч. Все, что оплачивается за кВтч, необходимо учитывать в тарифе, используемом при окупаемости, потому что это может быть потенциалом для дополнительной финансовой экономии.

Еще одна неправильная практика — использование тарифа на электроэнергию, по которому вы сейчас действуете, без учета значительного повышения, которое наблюдалось на оптовом рынке Великобритании за последние пару лет. Средняя предельная цена за единицу электроэнергии для коммерческого и промышленного использования в Великобритании за последнее десятилетие подскочила с 0,145 фунтов стерлингов/кВтч до 0,28 фунтов стерлингов/кВтч. В среднем контракты на электроэнергию заключаются на 3-5 лет, поэтому, если у вас 4-й год и вы платите 10 пенсов/кВтч, ваш новый тариф через год не будет в лучшем случае 25 пенсов/кВтч.



Изучите свой профиль нагрузки

Наиболее значительные потери энергии в трансформаторах вызваны двумя факторами; Потери без нагрузки , также известные как потери в сердечнике или в стали. Они присутствуют с момента включения трансформатора, то есть 24 часа в сутки и 365 дней в году. Второй тип Потери нагрузки или потери в обмотке. Как следует из названия, они являются произведением тока нагрузки, и их величина зависит от нагрузки трансформатора.

В некоторых секторах, таких как центры обработки данных, из соображений безопасности регулируются очень низкие коэффициенты нагрузки, но в большинстве других секторов необходимо учитывать использование ресурсов . Несколько вопросов, чтобы задать себе, каков ваш коэффициент нагрузки? Чем больше нагрузка на трансформатор и чем больше вы его используете, тем больше вы сэкономите. Если коэффициент загрузки меньше 50%, возможно, вам придется рассмотреть уменьшаем размеры вашего трансформатора. Еще вопрос какая у вас максимальная получасовая нагрузка? Вы должны принять это во внимание, если планируете сократить штат. Последний и самый главный вопрос, прогнозировали ли вы рост нагрузки на этот трансформатор? Понимание планов расширения, таких как добавление точек зарядки электромобилей, следует учитывать в расчетах как повышенный коэффициент нагрузки.

Бросьте вызов статус-кво с помощью технологических изменений

Принятие столетних технологий, не подвергая сомнению их эффективность, является обычной практикой, если мы не рискуем. Однако это может быть упущенной возможностью сократить выбросы углекислого газа. T Два примера, которые мы можем привести, — это аморфные и CRGO материалы сердечника, а также маслонаполненные и сухие трансформаторы.

Уже 14 лет мы производим и поставляем на рынок Великобритании аморфные трансформаторы со сверхнизкими и сверхнизкими потерями. У нас установлено более 1300 аморфных трансформаторов по всему королевству, и нет ни одного сбоя, связанного с этой технологией. Аморфный материал сердечника гораздо легче намагничивается, чем стандартный стальной сердечник, из-за его случайной молекулярной структуры. Это означает, что в процессе намагничивания создается меньшее трение и, следовательно, выделяется меньше тепла, что приводит к меньшим потерям на гистерезис и более эффективным трансформаторам. Наш Wilson e3 на 15 % более эффективен по сравнению со строгими спецификациями потерь уровня 2.

Регулирование экодизайна не является технологически нейтральным; например, спецификации Уровня 2 для маслонаполненных трансформаторов намного строже, чем для трансформаторов сухого типа. Это означает, что сухие трансформаторы с литой изоляцией приводят к более высоким потерям энергии по сравнению с их масляными аналогами. В случае трансформатора мощностью 1000 кВА потери энергии с литой изоляцией на 25 % и 47 % выше, чем у трансформаторов уровня 2 (Wilson T2) и Wilson e3 соответственно.



Сообщите о существующих спецификациях подстанции и требованиях к объекту

Это всегда помогает нашим инженерам быть в курсе любых конкретных норм напряжения, номинальных значений, уровней импеданса, вспомогательных устройств, распределительных устройств, кабельных соединений и т. д., которые необходимы для вашего объекта. Знание этого на этапе проектирования может помочь нам избежать проблем в дальнейшем и помочь вам сэкономить деньги на модификациях. Если у вас есть какие-либо ограничения на месте или специальные проекты, такие как установка трансформаторов внутри башни ветряной турбины, общение с нашей командой поможет вам изучить все доступные варианты.



Ознакомьтесь с доступными фондами и вариантами финансирования

В зависимости от вашего кода SIC и сектора, в котором вы работаете, вы можете иметь право на получение государственных субсидий и вариантов финансирования. Например, Salix финансирует общественные здания или Industrial Energy Transformation Fund для производителей и центров обработки данных (читайте блог). Следите за нашей страницей в LinkedIn, так как мы обычно делимся возможностями финансирования, когда узнаем о них.



Мы поделились несколькими блогами об экономии энергии, углерода и финансов за счет замены старых трансформаторов и модернизации инфраструктуры. Мы надеемся, что этот контрольный список поможет вам организовать свои мысли и создать веские доводы в пользу замены, чтобы получить одобрение на дополнительные средства.
