Трансформаторы. Расшифровка наименований. Примеры - Всё об энергетике

Трансформаторы. Расшифровка наименований. Примеры

Наименование (а точнее, номенклатура) трансформатора, говорит о его конструктивных особенностях и параметрах. При умении читать наименование оборудования можно только по нему узнать количество обмоток и фаз силового трансформатора, тип охлаждения, номинальную мощность и напряжение высшей обмотки.

Общие рекомендации

Номенклатура трансформаторов (расшифровка буквенных и цифровых обозначений наименования) не регламентируется какими-либо нормативными документами, а всецело определяется производителем оборудования. Поэтому, если название Вашего трансформатора не поддаётся расшифровке, то обратитесь к его производителю или посмотрите паспорт изделия. Приведенные ниже расшифровки букв и цифр названия трансформаторов актуальны для отечественных изделий.

Наименование трансформатора состоит из букв и цифр, каждая из которых имеет своё значение. При расшифровке наименования следует учитывать то что некоторые из них могут отсутствовать в нём вообще (например буква "А" в наименовании обычного трансформатора), а другие являются взаимоисключающими (например, буквы "О" и "Т").

Расшифровка наименований силовых трансформаторов

Для силовых трансформаторов приняты следующие буквенные обозначения [1, c.238]:

Таблица 1 - Расшифровка буквенных и цифровых обозначений наименования силового трансформатора
1. АвтотрансформаторА
2. Число фаз
   ОднофазныйО
   ТрёхфазныйТ
3. С расщепленной обмоткойР
4. Охлаждение
   Сухие трансформаторы:
      естественное воздушное при открытом исполненииС
      естественное воздушное при защищенном исполненииСЗ
      естественное воздушное при герметичном исполненииСГ
      воздушное с принудительной циркуляцией воздухаСД
   Масляные трансформаторы:
      естественная циркуляция воздуха и маслаМ
      принудительная циркуляция воздуха и естественная циркуляция маслаД
      естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком маслаМЦ
      естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком маслаНМЦ
      принудительная циркуляция воздуха и масла с ненаправленным потоком маслаДЦ
      принудительная циркуляция воздуха и масла с направленным потоком маслаНДЦ
      принудительная циркуляция воды и масла с ненаправленным потоком маслаЦ
      принудительная циркуляция воды и масла с направленным потоком маслаНЦ
5. ТрёхобмоточныйТ
6. Переключение ответвлений
   регулирование под нагрузкой (РПН)Н
   автоматическое регулирование под нагрузкой (АРПН)АН
7. С литой изоляциейЛ
8. Исполнение расширителя
   с расширителемФ
   без расширителя, с защитой при помощи азотной подушкиЗ
   без расширителя в гофробаке (герметичная упаковка)Г
9. С симметрирующим устройствомУ
10. Подвесного исполнения (на опоре ВЛ)П
11. Назначение
   для собственных нужд электростанцийС
   для линий постоянного токаП
   для металлургического производстваМ
   для питания погружных электронасосовПН
   для прогрева бетона или грунта (бетоногрейный), для буровых станковБ
   для питания электрооборудования экскаваторовЭ
   для термической обработки бетона и грунта, питания ручного инструмента, временного освещенияТО
   шахтные трансформаторыШ
Номинальная мощность, кВА[число]
Класс напряжения обмотки ВН, кВ[число]
Класс напряжения обмотки СН (для авто- и трёхобмоточных тр-ов), кВ[число]

Примечание: принудительная циркуляция вохдуха называется дутьем, то есть "с принудительной циркуляцией воздуха" и "с дутьем" равнозначные выражения.

Примеры расшифровки наименований силовых трансформаторов

ТМ - 100/35 - трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС - 10000/35 - трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ТРДНФ - 25000/110 - трансформатор трёхфазный, с расщеплённой обмоткой, масляный с принудительной циркуляцией воздуха, регулируемый под нагрузкой, с расширителем, номинальной мощностью 25 МВА, классом напряжения 110 кВ;
АТДЦТН - 63000/220/110 - автотрансформатор трёхфазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 63 МВА, класс ВН - 220 кВ, класс СН - 110 кВ;

АОДЦТН - 333000/750/330 - автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН - 750 кВ, класс СН - 500 кВ.

Расшифровка наименований регулировочных (вольтодобавочных) трансформаторов

Для регулировочных трансформаторов приняты следующие сокращения [1, c.238][2, c.150]:

Таблица 2 - Расшифровка буквенных и цифровых обозначений наименования регулировочного трансформатора
1. Вольтодобавочный трансформаторВ
2. Регулировочный трансформаторР
3. Линейный регулировочныйЛ
4. ТрёхфазныйТ
5. Тип охлаждения:
   принудительная циркуляция воздуха и естественная циркуляция маслаД
   естественная циркуляция воздуха и маслаМ
6. Регулирование под нагрузкой (РПН)Н
7. Поперечное регулированиеП
8. Грозоупорное исполнениеГ
9. С усиленным вводомУ
Проходная мощность, кВА[число]
Класс напряжения обомотки возбуждения, кВ[число]
Класс напряжения регулировочной обомотки, кВ[число]
Примеры расшифровки наименований регулировочных трансформаторов

ВРТДНУ - 180000/35/35 - трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН - 160000/10 - трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

Расшифровка наименований трансформаторов напряжения

Для трансформаторов напряжения приняты следующие сокращения [2, c.200]:

Таблица 3 - Расшифровка буквенных и цифровых обозначений наименования трансформатора напряжения
1. Конец обмотки ВН заземляетсяЗ
2. Трансформатор напряженияН
3. Число фаз:
   ОднофазныйО
   ТрёхфазныйТ
4. Тип изоляции:
   СухаяС
   МаслянаяМ
   Литая эпоксиднаяЛ
5. Каскадный (для серии НКФ)(1,2)К
6. В фарфоровой покрышкеФ
7. С обмоткой для контроля изоляции сетиИ
8. С ёмкостным делителем (серия НДЕ)ДЕ
Номинальное напряжение(3), кВ[число]
Климатическое исполнение[число]
    Примечание
    :
  1. Комплектующий для серии НОСК;
  2. С компенсационной обмоткой для серии НТМК;
  3. Кроме серии НОЛ и ЗНОЛ, в которых:
    • 06 - для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;
    • 08 - для ЗРУ и КРУ внутренней и наружной установки;
    • 11 - для взрывоопасных КРУ.
Примеры расшифровки наименований трансформаторов напряжения

НОСК-3-У5 - трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение - У5;
НОМ-15-77У1 - трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение - У1;
ЗНОМ-15-63У2 - трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение - У2;
ЗНОЛ-06-6У3 - трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение - У3;

НТС-05-УХЛ4 - трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение - УХЛ4;
НТМК-10-71У3 - трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение - У3;
НТМИ-10-66У3 - трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение - У3;
НКФ-110-58У1 - трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение - У1;
НДЕ-500-72У1 - трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение - У1;

Расшифровка наименований трансформаторов тока

Для трансформаторов тока приняты следующие сокращения [2, c.201,206-207,213]:

Таблица 4 - Расшифровка буквенных и цифровых обозначений наименования трансформатора тока
1. Трансформатор токаТ
2. В фарфоровой покрышкеФ
3. Тип:
   Встроенный(1)В
   ГенераторныйГ
   Нулевой последовательностиН
   ОдновитковыйО
   Проходной(2)П
   УсиленныйУ
   ШинныйШ
4. Исполнение обмотки:
   Звеньевого типаЗ
   U-образного типаУ
   Рымочного типаР
5. Исполнение изоляции:
   ЛитаяЛ
   МаслянаяМ
6. Воздушное охлаждение(3,4)В
7. Защита от замыкания на землю отдельных жил кабеля(5)З
8. Категория исполненияА,Б
Номинальное напряжение(6,7)[число]
Ток термической стойкости(8)[число]
Климатическое исполнение[число]
    Примечание:
  1. Для серии ТВ, ТВТ, ТВС, ТВУ;
  2. Для серии ТНП, ТНПШ - с подмагничиванием переменным током;
  3. Для серии ТШВ, ТВГ;
  4. Для ТВВГ - 24 - водяное охлаждение;
  5. Для серии ТНП, ТНПШ;
  6. Для серии ТВ, ТВТ, ТВС, ТВУ - номинальное напряжения оборудования;
  7. Для серии ТНП, ТНПШ - число обхватываемых жил кабеля;
  8. Для серии ТНП, ТНПШ - номинальное напряжение.
Примеры расшифровки наименований трансформаторов тока

ТФЗМ - 35А - У1 - трансформатор тока в фарфоровой покрышке, с обмоткой звеньевого исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 35 кВ, категории А, климатическим исполнением У1;
ТФРМ - 750М - У1 - трансформатор тока в фарфоровой покрышке, с обмоткой рымочного исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 750 кВ, климатическим исполнением У1;
ТШЛ - 10К - трансформатор тока шинный с литой изоляцией, номинальное напряжением обмотки ВН 10 кВ;
ТЛП - 10К - У3 - трансформатор тока с литой изоляцией, проходной, номинальным напряжением обмотки ВН 10 кВ, климатическое исполнение - У3;
ТПОЛ - 10 - трансформатор тока проходной, одновитковый, с литой изоляцией, номинальным напряжением обмотки ВН 10 кВ;
ТШВ - 15 - трансформатор тока шинный, с воздушным охлаждением, номинальным напряжением обмотки ВН 15 кВ;
ТВГ - 20 - I - трансформатор тока с воздушным охлаждением, генераторный, номинальным напряжением обмотки ВН 20 кВ;
ТШЛО - 20 - трансформатор тока шинный, с литой изоляцией, одновитковый, номинальным напряжением обмотки ВН 20 кВ;
ТВ - 35 - 40У2 - трансформатор тока встроенный, номинальным напряжением обмотки ВН 35 кВ, током термической стойкости 40 кА, климатическое исполнение - У2;
ТНП - 12 - трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ - 2 - 15 - трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Список использованных источников

  1. Справочник по проектированию электрических сетей / под ред. Д.Л. Файбисовича. - 3-е изд., перераб. и доп. - Москва: ЭНАС, 2009. - 392 с.: ил.
  2. Справочник по электрическим установкам высокого напряжения / под ред. И.А. Баумштейна, С.А. Баженова. - 3-е изд., перераб. и доп. - Москва: Энергоатомиздат, 1989. - 768 с.: ил.

allofenergy.ru

Расшифровка и маркировка обозначений трансформаторов (аббревиатур)

Маркировка трансформаторов

Любой трансформатор отличается различными конструктивными особенностями, областью применения, номинальным напряжением и климатическими условиями и т.п. Нужно уметь правильно расшифровать маркировку буквенно — цифровые обозначения характеристик трансформаторов: его мощность, систему охлаждения, количество обмоток, напряжение на обмотках высшего напряжения и низшего напряжения.

В настоящее время чтобы точно определить номенклатуру трансформатора нужно не только смотреть на название трансформатора, нормативные документы, но сверятся с документацией завода производителя трансформатора. Ниже даны расшифровки трансформаторов отечественного производства.

Любая цифра или буква на табличке набитой на корпусе трансформатора имеет свое значение. Некоторые буквы могут отсутствовать, другие не могут быть одновременно, например «О» и «Т» однофазный и трехфазный.

Самые частые обозначения трансформаторов буквенные: ТМ, ТС, ТСЗ, ТД, ТДЦ, ТМН, ТДН, ТЦ, ТДГ, ТДЦГ, ОЦ, ОДГ, ОДЦГ, АТДЦТНГ, АОТДЦН и т. д

  1.  А – обозначает автотрансформатор
  2.  Первая буква отмечает фазировку: Т — трехфазный, О – однофазный;
  3. Буква Р (с расщепленной обмоткой) после числа фаз в обозначении указывает, что обмотка низшего напряжения представлена двумя (тремя) обмотками.
  4. Вторая буква указывает на систему охлаждения: М — естественное масляное, т. е. естественная циркуляция масла, С — сухой трансформатор с естественным воздушным охлаждением открытого исполнения, Д — масляное с дутьем, т. е. с обдуванием бака при помощи вентилятора, Ц — принудительная циркуляция масла через водяной охладитель, ДЦ — принудительная циркуляция масла с дутьем.
  5. Наличие второй буквы Т означает, что трансформатор трехобмоточный, двухобмоточный специального обозначения не имеет.
  6. Н — регулирование напряжения под нагрузкой (РПН), отсутствие — наличие переключения без возбуждения (ПБВ),
  7. Г — грозоупорный.
  8. За буквенными обозначениями следуют (Uн) номинальная мощность трансформатора (кВА)
  9. через дробь — класс номинального напряжения обмотки ВН (кВ). В автотрансформаторах добавляют в виде дроби класс напряжения обмотки СН. Иногда указывают год начала выпуска трансформаторов данной конструкции.

Шкала номинальных мощностей трехфазных силовых трансформаторов и автотрансформаторов (действующие государственные стандарты 1967 — 1974 гг.) высоковольтных сетей выстроена так, чтобы были значения мощности, кратные десяти: 20, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600 кВА и т. д. Отдельные исключение составляют мощности 32000, 80000, 125000, 200000, 500000 кВА

Срок службы трансформаторов довольно длительные и равен 50 лет. В наше время можно встретить трансформаторы промышленных производств изготовленные еще 1968г, прошедшие капитальный ремонт.

Шкала мощностей трансформаторов выпущенных в СССР: 5, 10, 20, 30, 50, 100, 180, 320, 560, 750, 1000, 1800, 3200, 5600, …, 31500, 40500, кВА и т. д.

Чтобы не запутаться в табличке указанных данных, можно разбить ее шесть групп.
Пример определения показателей для трансформатора АОДЦТН — 333000/750/330
автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ

Расшифровка трансформаторов, примеры

Трансформаторы тока обозначаются следующим образом:
• Т — Буква указывает, что это именно трансформатор тока
• Вторая буква означает конструктивное исполнение: «П» — проходной, «О» – опорный трансформатор, «Ш» -шинный, «Ф» — с фарфоровой покрышкой
• Третье обозначение указывает на изоляцию и систему охлаждения обмоток трансформатора «Л» — литая изоляция, «М» — масляная,
Потом идет через “-“ класс изоляции, климатическое исполнение трансформаторов, и, категория установок.

Пример расшифровки трансформатора тока ТПЛ — 10УХЛ4 100/5А.

  •  Т – тока
  •  П – проходной
  •  Л – литая изоляция
  •  Класс 10 кВ
  •  УХ – умеренного и холодного климата
  •  4 – четвертая категория
  •  100/5А – коэффициент трансформации как сто к пяти.

Примеры расшифровка трансформаторов напряжения:
ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;
ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Видео: Классификация трансформаторов

Рекомендуем по теме:

transformator220.ru

Трансформаторы ТДН, ТРДН, ТРДЦН трехфазные двухобмоточные масляные класса напряжения 110 кВ. Расшифровка трансформатор трдн


Трансформатор ТРДН-40000 110-У1.Инструкция по эксплуатации.

1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ.

1.1 Технические данные.

1.1.1 Трансформатор типа ТРДН-40000/110-У1 силовой,

3 фазный, 2 обмоточный производства ПАО «ЗТР».

Заводской номер _____________

1.1.2 Номинальная мощность трансформатора, кВа 40 000

1.1.3 Номинальная мощность обмотки трансформатора, кВа

ВН ___40 000__

НН1 ___20 000__

НН2 ___20 000__

1.1.4 Мощность трансформатора при отключенном дутье для трансформаторов с системой охлаждения «Д», кВа ___26 800__

1.1.5 Номинальная частота, Гц 50

1.1.6 Схема управления соединения обмоток (условное обозначение) Ун/Д-Д-11-11

1.1.7 Вид регулирования напряжения

ВН ___РПН__

НН1 ____-_____

НН2 ____-_____

1.1.8 Номинальное напряжение обмотки трансформатора, кВ

ВН ___115____

НН1 ___10.5____

НН2 ___10.5____

1.1.9 Номинальный ток обмотки трансформатора, А

ВН ___ 200,8____

НН1 ___1099,7___

НН2 ___1099,7___

1.1.10 Потери и ток холостого хода при номинальном напряжении на основном ответвлении.

Потери холостого хода, кВт 20.7

Ток холостого хода, % 0.061

1.1.11 Напряжение ответвлений обмоток трансформатора

Положение указателя приводаНапряжение обмоток трансформатора, кВ
ВННН1НН2
1133.42310.50010.500
2131.376
3129.329
4127.282
5125.235
6123.188
7121. 141
8119.094
9117.047
10115.000
11112.953
12110.906
13108.859
14106.812
15104.765
16102.718
17100.671
1898.624
1996.577

1.2 Устройство трансформатора.

Трансформатор состоит из следующих основных частей:

а) Активной части в которую входят: остов, обмотки, изоляция, отводы;

б) Бака с арматурой.

в) Вводов 110кВ и два электрически не связанных ввода10 кВ.

г) Устройств РПН типа РН —— д) Системы охлаждения Д е) Установки расширителя и лестницы. ж) Контрольно-измерительных приборов и аппаратуры.

з) Устройств защиты.

Бак трансформатора — колокольного типа с разъемом между верхней и нижней частями на уровне около 1500мм от верхней головки рельсов. На баке имеются места для крепления установок трансформаторов тока и вводов, предохранительных клапанов, устройств РПН, охлаждающих радиаторов, маслоочистительных и адсорбционных фильтров, расширителя

и т. д.

Герметичность бака является основным его условием для нормальной работы трансформатора. Наиболее характерными точками разгерметизации бака являются места фланцевых соединений. Бак расширителя 1Т состоит из двух частей:

— основной, в которой помещается гибкая оболочка пленочной защиты масла от окисления ( этот отсек предназначен для компенсации температурных колебаний объема масла в баке трансформатора ).

— отсек малого объема, предназначенный для компенсации температурных колебаний объема масла в баках устройств РПН.

Оба отсека расширителя снабжены стрелочными указателями уровня масла и раздельными силикагелевыми воздухоочистителя.

Воздухоочиститель предназначен для очистки от влаги и промасленных загрязнений воздуха, поступающего в расширитель трансформатора при температурных колебаниях уровня масла. Воздухоочиститель представляет собой цилиндр, наполненный силикагелем.

10i5.ru

Обозначения трансформаторов. Структура условного обозначения трансформаторов

Маркировка трансформаторов: буквенно-цифровые обозначения

Содержание:
  1. Расшифровка буквенных символов
  2. Прочие символы и обозначения
  3. Видео: Электронные трансформаторы. Обзор, принцип работы, схема

Трансформаторы уже давно нашли широкое применение в электронных и электронно-технических системах. Они зарекомендовали себя надежными устройствами в области преобразования тока и напряжения. Однако далеко не все знают, что означает та или иная маркировка трансформаторов, нанесенная на прибор. Знание условных обозначений, позволяет определить не только тип устройства, но и его основные технические характеристики.

Расшифровка буквенных символов

Основные марки трансформаторов представлены в виде буквенных обозначений и выглядят таким образом: ТМ, ТМЗ, ТСЗ, ТСЗС, ТРДНС, ТМН, ТДНС, ТДН, ТРДН, ТРДЦН.

 Данные символы соответствуют следующим техническим характеристикам:

  • Т – трехфазная конструкция устройства;
  • Р – разделение обмотки низкого напряжения на две части;
  • С – сухой тип трансформатора;
  • М – наличие масляного охлаждения трансформатора, циркуляция воздуха и масло происходит естественным путем;
  • Ц – в трансформаторах этого типа циркуляция воды и масла осуществляется принудительно. Движение воды происходит по трубам, а масло течет между ними в виде ненаправленного потока.
  • МЦ – означает естественную циркуляцию воздуха в трансформаторе и принудительную циркуляцию масла с ненаправленным потоком;
  • Д – соответствует масляному трансформатору с принудительной циркуляцией масла и естественной циркуляцией воздуха;
  • ДЦ – относится к конструкции трансформатора с принудительной циркуляцией воздуха и масла в системе охлаждения;
  • Н – регулировка напряжения устройства осуществляется под нагрузкой;
  • С – если данная буква проставлена в конце маркировки, это указывает на использование трансформатора в самой электростанции.
  • З – означает герметичную модель трансформатора, в котором имеется азотная подушка и отсутствует расширитель.

Прочие символы и обозначения

В маркировке трансформаторов присутствуют и другие символы, раскрывающие дополнительные технические характеристики того или иного устройства. Например, у трансформаторов с тремя обмотками в обозначении имеется еще одна буква Т, поэтому общая маркировка выглядит как ТМТН, ТДТН или ТДЦТН. Наличие буквы А указывает на автоматический тип устройства, а символ Г означает защиту от грозы, буква О – однофазную конструкцию.

Характерными особенностями силовых трансформаторов являются их номинальная мощность, класс напряжения, применяемый в работе, конструктивные особенности, условия и режим функционирования. Для более подробной расшифровки технических характеристик конкретного устройства существуют специальные таблицы.

В настоящее время выпускаются трансформаторы, которые могут работать в различных климатических условиях. Они могут быть установлены не только в специально оборудованных помещениях, но и на открытом воздухе. Поэтому, в соответствии со своим предназначением, все устройства делятся на специальные и общего назначения. Различия в системах охлаждения позволяют классифицировать их как сухие, масляные или с использованием жидкого негорючего диэлектрика.

Номинальная мощность и класс напряжения указываются после буквенных символов через дефис. Такая маркировка трансформаторов представляет собой обыкновенную дробь, где в числителе отображается значение номинальной мощности в киловаттах, а в знаменателе – класс напряжения в киловольтах.

Например, обозначение ТМ1000/1074 У1 указывает на три фазы, две обмотки и естественное масляное охлаждение. Значение номинальной мощности составляет 1000 кВА, класс напряжения – 10 кВ. Цифровое обозначение 74 соответствует году изготовления 1974. Агрегат может использоваться в умеренном климате с возможностью установки на открытом воздухе.

10i5.ru

Трансформаторы - Буквенные обозначения трансформатора

БУКВЕННОЕ ОБОЗНАЧЕНИЕ СИЛОВОГО ТРАНСФОРМАТОРА

ОБЩЕГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Схема буквенного обозначения типов трансформаторов:

Расшифровка буквенного обозначения силового трансформатора:

1 А – автотрансформатор (может отсутствовать)

2 Число фаз:

Т – трёхфазный

О – однофазный

3         Р – с расщеплённой обмоткой (может отсутствовать)

4 Условное обозначения вида охлаждения:

Масляные трансформаторы

М – естественная циркуляция воздуха и масла

Д — принудительная циркуляция воздуха и естественная циркуляция масла

          МВ – с принудительной циркуляцией воды и естественной циркуляцией масла

МЦ - естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла

НМЦ - Естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком масла

ДЦ – Принудительная циркуляция воздуха и масла с ненаправленным потоком масла

НДЦ - Принудительная циркуляция воздуха и масла с направленным потоком масла

Ц - Принудительная циркуляция воды и масла с ненаправленным потоком масла (в охладителях вода движется по трубам, а масло – в межтрубном пространстве, разделённом перегородками)

НЦ - Принудительная циркуляция воды и масла с направленным потоком масла

Трансформаторы с негорючим жидким диэлектриком

        Н - Естественное охлаждение негорючим жидким диэлектриком

        НД - Охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха

        ННД - Охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха и с направленным потоком жидкого диэлектрика

Сухие трансформаторы

        С - Естественное воздушное при открытом исполнении

        СЗ - Естественное воздушное при защищенном исполнении

        СГ - Естественное воздушное при герметичном исполнении

        СД - Воздушное с принудительной циркуляцией воздуха

5      Т – трёхобмоточный трансформатор

6      Н – трансформатор с РПН (с регулированием напряжения под нагрузкой)

7 Особенность исполнения (в обозначении может отсутствовать):

        В – с принудительной циркуляцией воды

        Г – грозозащитное исполнение

        Г – трансформатор в гофрированном баке без расширителя — «герметичное исполнение»

        З – трансформатор с естественным масляным охлаждением или с охлаждением негорючим жидким диэлектриком с защитой при помощи азотной подушки, без расширителя и выводами,

                 смонтированными во фланцах на стенках бака

        Л — исполнение трансформатора с литой изоляцией

        П — подвесного исполнения на опоре ВЛ

        У – усовершенствованное (может быть с автоматическим РПН)

        У – трансформатор с симметрирующим устройством

        Ф – трансформатор с расширителем и выводами, смонтированными во фланцах на стенках бака

        э – трансформатор с пониженными потерями холостого хода (энергосберегающий)

8 Назначение (в обозначении может отсутствовать)

        Б – для прогрева бетона или грунта в холодное время года (бетоногрейный), с такой же литерой может обозначаться трансформатор для буровых станков

        Б – трансформатор для буровых станков

        Ж – для электрификации железных дорог

        М – для металлургического производства

        П – для линий передачи постоянного тока

        ПН – исполнение для питания погружных электронасосов

        С – для собственных нужд электростанций (в конце буквенного обозначения)

        ТО – для термической обработки бетона и грунта, питания ручного инструмента, временного освещения

        Ш – шахтные трансформаторы (предназначены для электроснабжения угольных шахт стационарной установки)

        Э – для питания электрооборудования экскаваторов (экскаваторный)

Примеры серий силовых трансформаторов общего назначения: TМ, ТМГ, ТМЭ, ТМЭГ, ТМБ, ТМПН, ТМВГ, ТМВЭГ, ТМВБГ, ТМЖ, ТМВЭ, ТМВБ, ТМЗ, ТМФ, ТМЭБ, ТМВМЗ, ТМС, ТСЗ, ТСЗС,  ТРДНС, ТМН,

ТДНС, ТДН, ТМН, ТРДН, ТРДЦН

Примеры:

ТМ – Т – трансформатор трехфазный, М – с естественной циркуляцией воздуха и масла

ТМВГ – Т - трансформатор трехфазный, МВ - с естественной циркуляцией масла и принудительной циркуляцией воды, Г - в герметичном исполнении

ТНЗ – Т - трехфазный, Н - с регулированием под нагрузкой (РПН), З - с естественным масляным

ТМВМ – Т- трехфазный, МВ - с естественной циркуляцией масла и принудительной циркуляцией воды, М – для металлургического производства

ТМГ – Т - трехфазный, М - масляный, Г - в герметичном исполнении

ТМВГ – Т - трехфазный, МВ - с естественной циркуляцией масла и принудительной циркуляцией воды, Г - в герметичном исполнении

ТСЗ – Т - трехфазный, С - естественное воздушное охлаждение, З - в защищенном исполнении;

ТСЗС – Т - трехфазный, С - сухой, З - защищенное исполнение, С - для собственных нужд электростанций

Трехобмоточные: ТМТН, ТДТН, ТДЦТН

Т – стоящая после обозначения системы охлаждения обозначает – трехобмоточный.

Автотрансформаторы: АТДТНГ, АТДЦТНГ, АТДЦТН, АОДЦТН

А – автотрансформатор;

О – однофазный,

Г – грозоупорный.

ТМ 1000/10 74 У1 – Т- трехфазный двух обмоточный трансформатор, М – охлаждение естественная циркуляция воздуха и масла, номинальная мощность - 1000 кВА, класс высшего напряжения - 10 кВ, конструкция - 1974 г., У1 - для района с умеренным климатом, для установки на открытом воздухе;

ТРДНС 25000/35 74 Т1 трехфазный двух обмоточный трансформатор, с расщепленной обмоткой НН, с принудительной циркуляцией воздуха в системе охлаждения, с РПН, для собственных нужд электростанций, номинальная мощность 25 МВА, класс высшего напряжения 35 кВ, конструкция 1974 г., тропического исполнения, для установки на открытом воздухе;

ТЦ 1000000/500 83ХЛ1 трехфазный двух обмоточный трансформатор с принудительной циркуляцией масла и воды в системе охлаждения, номинальная мощность 1000 МВА, класс напряжения 500 кВ, конструкция 1983 г., для районов с холодным климатом, для наружной установки.

Для автотрансформаторов при классах напряжения стороны СН (среднее напряжение) или НН (низкое напряжение) 110 кВ и выше после класса напряжения стороны ВН (высокое напряжение) через черту дроби указывают класс напряжения стороны СН или НН.

Примечание. Для трансформаторов, разработанных до 01.07.87, допускается указывать последние две цифры - год выпуска рабочих чертежей.

Автотрансформаторы отличаются добавлением к обозначению трансформаторов буквы А, она может быть первой в буквенном обозначении или последней.

 В автотрансформаторах, изготовленных по основному стандарту трансформаторов ГОСТ 1167765, ГОСТ 1167775, ГОСТ 1167785, буква А стоит впереди всех символов

Например: АОДЦТН 417000/750/500 73У1 однофазный трехобмоточный автотрансформатор номинальной (проходной) мощностью 417 МВА, класс напряжения ВН 750 кВ, СН 500 кВ, остальные символы расшифровываются так же, как и в предыдущих примерах.

В конце 50х годов, когда в СССР впервые появились мощные силовые автотрансформаторы 220/110, 400/220, 400/110, 500/220, 500110 кВ, и в начале 60х годов производили автотрансформаторы двух модификаций повышающей и понижающей. В обозначении повышающей модификации буква А стояла в конце буквенной части; в этих автотрансформаторах обмотку НН выполняли на повышенную мощность и располагали между обмотками СН и ВН, по точной терминологии между общей и последовательной обмотками.

Автотрансформаторы второй модификации понижающей, с буквой А впереди всех символов (как и в новых автотрансформаторах) служат для понижения напряжения, например, с 220 до 110 кВ, или для связи сетей ВН и СН. Обмотка НН в них, как и в новых автотрансформаторах, расположена у стержня, имеет пониженную мощность и несет вспомогательные функции.

Пример обозначения повышающей модификации:

ТДШТА 120000/220, понижающей АТДШТ 120000/220. (Буква Г обозначала грозоупорный, но отменена по мере внедрения ГОСТ 1167765, так как все трансформаторы и автотрансформаторы 110 кВ и выше имеют гарантированную стойкость при грозовых перенапряжениях). В эксплуатации до сих пор встречаются автотрансформаторы обеих модификаций.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРА (АВТОТРАНСФОРМАТОРА), УКАЗАННЫЕ НА ЗАВОДСКОМ ЩИТКЕ (ТАБЛИЧКЕ)

Щиток крепится к баку трансформатора, и указаны следующие параметры:

– тип трансформатора

– число фаз

– частота, Гц

– род установки (наружная или внутренняя)

– номинальная мощность, кВА, для трехобмоточных трансформаторов указывают мощность каждой обмотки

– схема и группа соединения обмоток

– напряжения на номинальной ступени и напряжения ответвлений обмоток, кВ

– номинальный ток, А

– напряжение короткого замыкания в процентах (фактически измеренное, для каждого изделия индивидуальное)

– способ охлаждения трансформатора

– полная масса трансформатора, масла и активной части трансформатора.

transformator.at.ua

Трансформатор тдтн. ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF – 110 кВ


Силовые трансформаторы ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF

Силовые трансформаторы ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF напряжением по стороне ВН – 110 кВ, производимые Группой Компаний АТЕФ (Азербайджан),  предназначены для преобразования и распределения электроэнергии в сетях энергосистем и конечных потребителей.

Магнитная система выполнена из высококачественной электротехнической стали с полным косым стыком.Обмотки для трансформаторов применяются различных типов исходя из мощности и класса напряжения (цилиндрические многослойные, винтовые, непрерывно-катушечные) изготовленные как из меди, так и из алюминия Регулировка напряжения осуществляется с помощью РПН и переключателей ответвлений типа ПБВ с различным диапазонами переключений.Используется система охлаждений типа "Д" – при помощи дутья.Трансформаторы могут работать при частоте переменного тока 50 Гц и 60 Гц.По заказу потребителей трансформаторы могут быть выполнены с различными сочетаниями напряжений отличающимся от стандартных исполнений.По назначению и модификации трансформаторы могут быть силовые, преобразовательные, шахтные, железнодорожные и другие.Трансформаторы соответствуют требованиям ГОСТ 11677.

Трансформаторы ТРДН-ATEF мощностью 25000-63000 кВА на напряжение до 110 кВТехнические характеристики

Тип трансформатора

Ном.мощ-ностькВА

Напряжение.кВ

Схема и группа соеди-нения

Потери, Вт

Токх.х. %

Напр.к.з. %

Размеры

Масса, кг

НН

ВН

х.х.

К.З.

L

В

Н

масла

пол-ная

ТРДН – ATEF-25000/110

25000

6.6-6.36.3-10.510.5-10,5

115

УпД-Д-11-11

25000

120000

0,65

 20.030.5

6540

3550

5220

13600

52000

ТРДН – ATEF-40000/110

40000

6,6-6,3 6,3-10,5 10.5-10.5

115

УпД-Д-11-11

34000

170000

0,55

 20.030.5

6100

3740

5240

15000

60930

ТРДН – ATEF-63000/110

63000

6.6-6.36.3-10.510.5-10,5

115

УшД-Д-11-11

50000

245000

0.5

 20,030.5

6500

3850

5400

5400

78500

Трансформаторы ТДН-ATEF мощностью 10000-63000 кВА на напряжение до 110 кВ Технические характеристики

Тип трансформатора

Ном.мощ-ность,

Напряжение,кВ

Схема и группа соеди-нения

Потери, Вт

ТокХ.Х. %

Напр.к.з. %

Размеры

Масса, кг

кВА

НН

ВН

х.х.

к.з.

L

В

Н

масла

пол-ная

ТДН-ATEF-10000/110

10000

6,611.022.034.5

115

Уп/Д/11

14000

58000

0.9

10.5

5150

2900

4800

8900

28770

ТДН-ATEF-16000/110

16000

6.611.022.034.5

115

Уп/Д/11

18000

85000

0,7

10,5

5500

3350

5200

11200

38850

ТДН – ATEF-25000/110

25000

38.5

115

Уп/Д/11

25000

120000

0,65

10.5

6540

3550

5220

13600

52000

ТДН – ATEF-40000/110

40000

38,5

115

Уп/Д/11

34000

170000

0.55

10,5

10i5.ru

Трансформатор ТМН: характеристики, расшифровка и конструкция

В различных областях человеческой деятельности применяются трансформаторные устройства. Аппаратура обеспечивает необходимые параметры электрического тока. Одним из вариантов подобного оборудования является трансформатор типа ТМН, обладающий рядом отличительных характеристик.

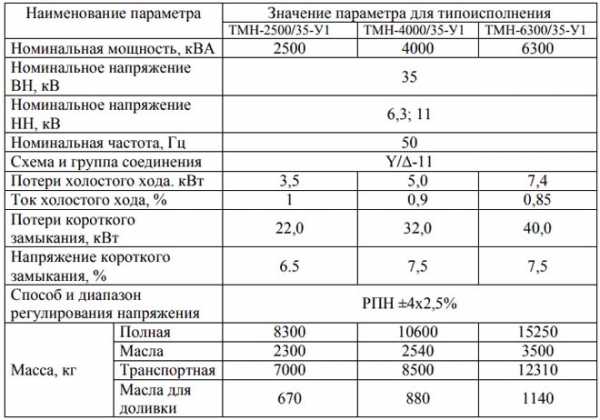

Характеристика

Силовые трансформаторы ТМН выпускаются сегодня в различных вариациях. На стоимость влияют мощность и габарит установки. В продаже представлен трансформатор ТМН 1000, 1600, 2500, 4000 6300/35. В них предусмотрена масляная система охлаждения. Жидкость циркулирует естественным способом. Цены на такие конструкции приемлемы.

Маркировка трансформаторов говорит о наличии регулятора напряжения, который позволяет проводить настройку без отключения аппарата. Он относится к категории РПН. Диапазон регулировки составляет ±4×2,5%. Представленные трансформаторы предназначены для работы в сетях 35 кВ.

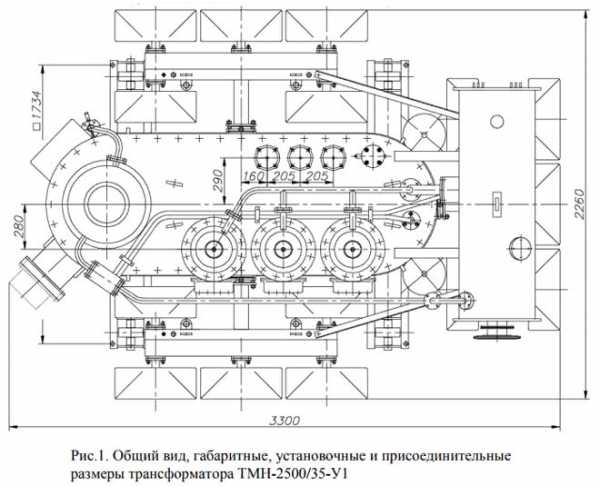

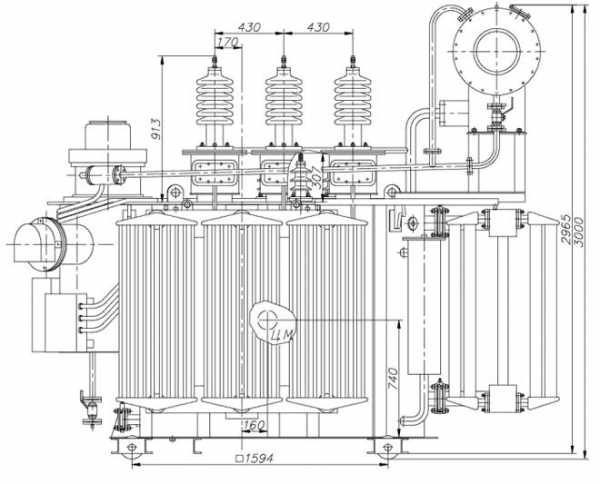

Конструкция

В трансформаторах ТМН предусматривается специальная конструкция. Магнитопривод относится к категории трехстержневых систем. Сердечник относится к классу плоскошихтованных конструкционных элементов. Намотка трансформатора имеет цилиндрическую форму. Контуры обвиты вокруг конструкции, набранной из листов электротехнической стали. Намотки создают чаще из алюминия. В некоторых моделях производитель может намотать контур из меди.

Агрегат обладает вывод линейного типа ВН, НН. Бак с масляным охладителем комплектуется необходимыми разъемами для взятия проб, заливки нового вещества. Масло неизменно соответствует нормативным требованиям. Уровень охладителя в баке неизменно поддерживается на заданном уровне. Состояние охладительной системы необходимо постоянно контролировать.

В конструкции предусмотрено наличие расширителя. Бак компенсирует линейное изменение параметров жидкости в системе при нагреве.

Обозначение типа конструкции

Расшифровка трансформатора типа ТМН производится по установленным нормам. Маркировка состоит из нескольких обязательных частей. При работе с трансформаторами различных категорий обслуживающий персонал должен понимать особенности агрегата.

Например, предприятие нуждается в приобретении трансформатора ТМН-4000/35-У1. Расшифровка будет такой:

  • Т – оборудование предназначено для работы в трехфазной (промышленной) сети.
  • М – масляная конструкция охлаждения с естественной циркуляцией.
  • Н – регулирование напряжения производится под нагрузкой (без отключения от сети).
  • 4000 – мощность, кВА.
  • 35 – тип обмотки ВН, кВ.
  • У1 – климатическое исполнение.

В соответствии с указанной в маркировке информацией эксплуатируется подобный агрегат.

Условия эксплуатации

Устанавливать аппаратуру представленной категории нельзя выше 1 км над уровнем моря. Работа оборудования происходит при температуре от +40 до -40ºС. Влажность воздуха не превышает 80%.

Рядом запрещается хранение взрывоопасных, химических веществ. Пыль не содержит токопроводящих частиц. Окружающая среда не может негативно влиять на металлические комплектующие, изоляцию.

Установка производится снаружи или внутри специального сооружения. Эксплуатируется устройство магистральными подстанциями в сетях электропередач при стандартной частоте 50 Гц. Электричество при помощи представленных приборов передается на большие расстояния. Поддерживаются высокие показатели тока.

Применение представленного агрегата позволяет избежать больших потерь в линии электропередач. Это улучшает показатель эффективность энергопотребления.

Комплектация

Оборудование поставляется на объект в собранном виде. Установка производится на подготовленный фундамент. Основа характеризуется идеально ровной и горизонтальной поверхностью. В процессе работы агрегата исключаются вибрации, толчки, механические встряски.

Некоторые модели поставляются в частично демонтированном состоянии. В комплект входят соответствующие чертежи. Они показывают, как должно собираться устройство. Процесс установки производит организация, получившая лицензию на право проводить подобную деятельность.

В комплект входит определенный перечень соответствующих запчастей. Эксплуатационные требования, документация должны быть представлены производителем. Информация подробно раскрывается в инструкции. Обслуживающий персонал производит осмотр, настройку, запуск в эксплуатацию агрегата исключительно в соответствии с инструкцией производителя, правилами техники безопасности.

Рассмотрев особенности трансформаторов ТМН, можно выбрать оптимальный вариант в соответствии с требованиями потребителей электроэнергии объекта. В зависимости от особенностей эксплуатации можно подобрать соответствующий вариант оборудования.

protransformatory.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
