Трансформаторы масляные ТМ-25 кВА – Трансформаторы, панели ЩО, трансформатор масляный, ТМ, ТМЗ, ТМГ, ТМН, сухой трансформатор, силовой сухой трансформатор, литой трансформатор

29000, Украина,
г. Хмельницкий,
пр-ок. Проездной 10
оф. 508

Тел./факс
+38 (067) 382-37-30
+38 (066) 163-73-50

E-mail:
[email protected]

Трансформаторы

Силовые масляные трансформаторы ТМ-25 кВА это трансформаторы общего назначения мощностью 25кВА. ТМ-25 кВА используются для нужд народного хозяйства для наружной и внутренней установки.

Силовые трансформаторы ТМ-25 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4 кВ. Схема и группа соединений трансформаторв ТМ – У/Ун-0, Д/Ун-11.

Трансформаторы соответствуют требованиям ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия», ГОСТ 27050-86 «Трансформаторы силовые I-III габаритов (мощностью свыше 5 до бЗООкВА включительно напряжением до 35 кВ включительно), техническим условиям ТУ УЗ 1.1-31617591-001-2005 Трансформаторы силовые масляные мощностью от 25 до 1000 кВ А».

Условия эксплуатации трансформаторов ТМЖ

  • Высота над уровнем моря – до 1000 м.
  • Температура окружающего воздуха – от -45 °С до +40 °С.
  • Относительная влажность воздуха – не более 80%.
  • Трансформаторы не рассчитаны для работы во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.).

Технические характеристики трансформаторов ТМ-25 кВА.

Номинальное напряжение первичной обмотки силового трансформатора ТМ-25 кВА может составлять 6кВ, 10кВ, 15кВ, 20кВ, 27.

5кВ, 35кВ, и вторичной обмотки 0,4кВ, 6кВ, 10кВ, 15кВ, 20кВ. Группы соединений и схемы трансформатора ТМ-25 кВА – Д/Ун-11; У/Ун-0; Y/Zн-0. Напряжение регулируется без возбуждения. Силовые масляные трансформаторы ТМ-25 кВА оборудованы высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения. Они позволяют регулировать напряжение ступенями при отключенном от электрической сети трансформаторе с диапазоном +-2х2.5%.

Масса трансформатора ТМ-25 кВА составляет 260 кг, масса масла 85кг. Потери холостого хода трансформатора ТМ-25 кВА 110Вт. Потери короткого замыкания 600Вт. Напряжение короткого замыкания 4.5%.

Бак трансформатора ТМ-25 овальной формы. В трансформаторах мощностью 25 кВА для увеличения поверхности охлаждения применяются радиаторы и гофрированные баки. Для подъёма силового трансформатора

ТМ-25 в сборе под верхней рамой бака расположены крюки.  Для залива масла есть кран на крышке бака, для спуска масла внизу бака имеется пробка, также внизу расположен кран для взятия пробы и болт заземления.

Активная часть трансформатора ТМ-25 кВА состоит из магнитопровода, который изготавливается из холоднокатаной высококачественной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки силового масляного трансформатора ТМ-25 кВА алюминиевые или медные (цена трансформаторов ТМ-25 кВА с медной обмоткой, как правило, выше). На трансформатор ТМ-25 устанавливаются проходные фарфоровые изоляторы. Вводы низшего и высшего напряжений наружной установки, съёмные. При токе ввода более 1000А в верхней части токоведущего стержня прикреплен контактный зажим с лопаткой, которая обеспечивает подсоединение плоских шин. На крышке

ТМ-25 кВА расположен вводы ВН и НН. Наличие масла при всех режимах работы трансформатора ТМ-25 кВА и колебаниях температуры окружающей среды обеспечивает маслорасширитель. Влагу, поступающую в масляный силовой трансформатор ТМ-25 кВА, поглощает сорбент, которым заполнен воздухоосушитель, защищающий масло от наружного воздуха.

На торце маслорасширителя  закреплен маслоуказатель для контроля масла. Он имеет три контрольные метки, которые соответствуют уровню масла в неработающем трансформаторе при различных температурах. На крышке трансформатора

ТМ-25 установлен термометр для измерения температуры верхних слоев масла.





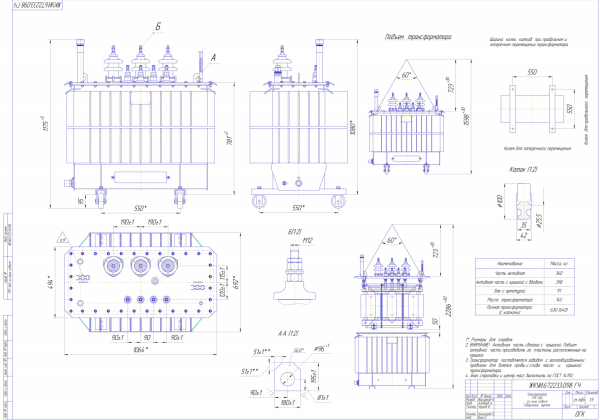

Тип
трансформатора

Размеры, мм

Масса, кг

L

В

Н

А

Д

Б

Г

Е

И

Н1

ТМ-25/10-У1

1040

440

1070

450

380

170

90

190

36

650

350

ТМ-40/10-У1

1040

440

1170

450

380

170

90

190

36

750

410

ТМ-63/10-У1

1110

490

1250

550

480

170

90

220

36

780

50

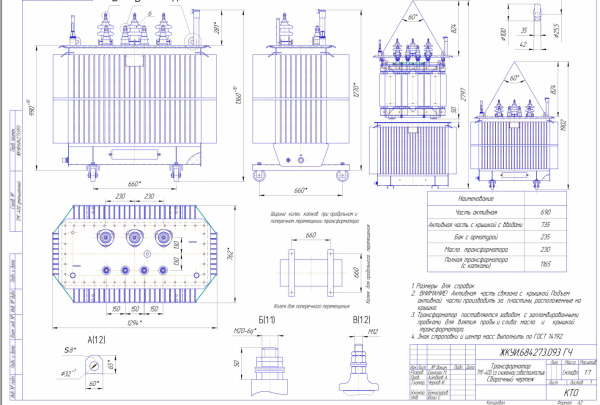

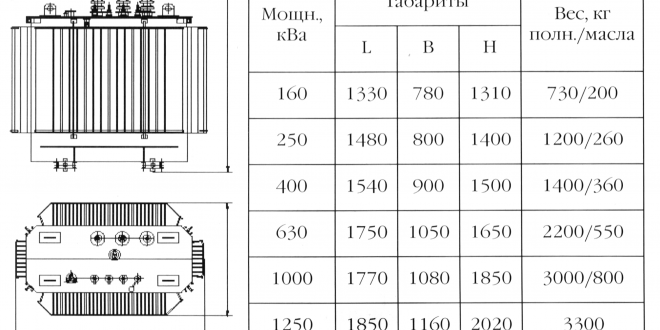

Мы также предлагаем трансформаторы ТМ-25 кВА, трансформаторы ТМ-40 кВА, трансформаторы ТМ-63 кВА, трансформаторы ТМ-100 кВА, трансформаторы ТМ-160 кВА, трансформаторы ТМ-250 кВА, трансформаторы ТМ-400 кВА, трансформаторы ТМ-630 кВА, трансформаторы ТМ-1000 кВА, трансформаторы ТМ-1250 кВА, трансформаторы ТМ-1600 кВА, трансформаторы ТМ-2500 кВА, трансформаторы ТМ-4000 кВА.

Трансформатор ТМГ 25

производство трансформаторов, подстанций, электрооборудования

Трансформатор ТМГ 25

Трансформатор ТМГ 25

Трансформатор ТМГ 25 – устройство, используемое в электрических сетях с напряжением 6 / 10 кВ или открытых электрических установках. Устанавливается исключительно в условиях умеренного или холодного климата: два разных исполнения – «У1» и «УХЛ1». Производятся по ГОСТ 15150-69.

Трансформаторы ТМГ 25 – это важный элемент для уменьшения высокого напряжения электрической сети подстанций, которое впоследствии поступает потребителям.

Несколько условий эксплуатации:

  • Не взрывоопасные и не химически активные среды.
  • Отсутствие вибрации, тряски или механических ударов в процессе эксплуатации.
  • Некритичное количество пыли, которое могло бы уменьшить технические характеристики устройства.
  • Трансформатор ТМГ 25 можно эксплуатировать при температуре от – 45 °C (или от – 60 °C для «УЛХ1») до + 40 °C.
    При этом на температуре + 15 °C влажность не должна быть выше 75 %.

Отправить заявку Задать вопрос

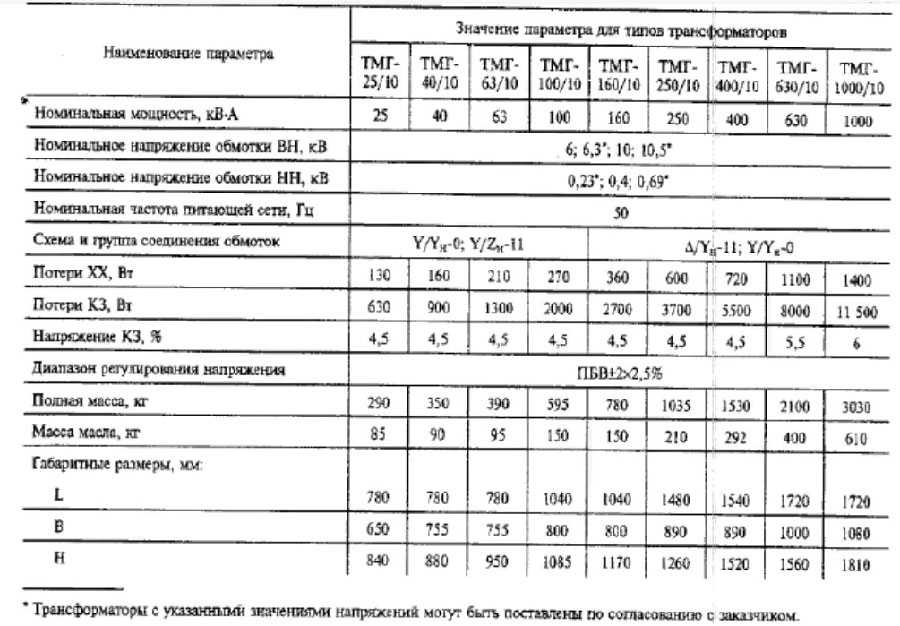

Технические характеристики трансформатора ТМГ 25

Трансформатор ТМГ 25 состоит из следующих конструктивных элементов:

  • Бак с радиатором.
  • Крышка на баке.
  • Активная часть.

Бак трансформатора ТМГ 25 обязательно оснащается пробкой, при помощи которой можно взять пробу масла. Здесь есть и пластина, использующаяся для заземления всего трансформатора. На наружной поверхности ёмкости нанесён слой атмосферостойкой порошковой краски (тон краски подбирается в зависимости от предпочтений покупателя). Уплотнительные кольца и другие подобные элементы изготовлены из маслостойкого каучука.

Стенки бака имеют толщину 2,5-4,0 мм, величина которой варьируется в зависимости от номинальной мощности устройства. Помимо этого в баке есть: верхняя рама, радиаторы, дно со швеллерами и петли, при помощи которых устройство можно поднимать.

Крышка трансформатора ТМГ 25 оснащена вводами высшего и низшего напряжений, переключателем привода, теми же петлями, предохранительным клапаном. На более мощных устройствах (от 1000 кВА) используются дополнительные элементы – мановакууметр и термосигнализатор.

В активной части установлен магнитный провод, а также обмотки и отводы высшего и низшего напряжений. Обязательно размещается переключатель ответвлений, монтируемый на обмотку высшего напряжения. Для производства магнитопровода используется специальная холоднокатаная сталь.

Тип трансформатораМощность трансформатора,
кВА		Номинальное высшее
напряжение, кВ		Номинальное низшее
напряжение, кВ		Схема и группа
соединения		Потери
x.x., Вт		Потери
к.з., кВт*		Uk,
%		Ixx, %
ТМГ 25256, 10400У/Ун-011572053,5

Номинальная мощность трансформатора ТМГ, кВА

25

Масса полная, кг.

240

Длина, мм.

400

Ширина, мм.

800

Высота полная, мм.

920

Преимущества трансформаторов ТМГ 25

  • Для производства обмотки высшего и низшего напряжений используется алюминиевая или медная фольга.
  • Трансформаторы собираются по европейской технологии Step-Lap – полностью автоматизированный процесс.
  • Качественная изоляция проверенных производителей.
  • Масло заливается в вакууме.
  • Передовые материалы, защищающие устройство от коррозии.
  • Выдерживает работу в тяжёлых условиях, при сильных нагрузках. Запуск на полную мощность даже в холодном состоянии.
  • Все трансформаторы ТМГ 25 и других моделей устойчивы к токам КЗ.
  • Низкое энергопотребление.

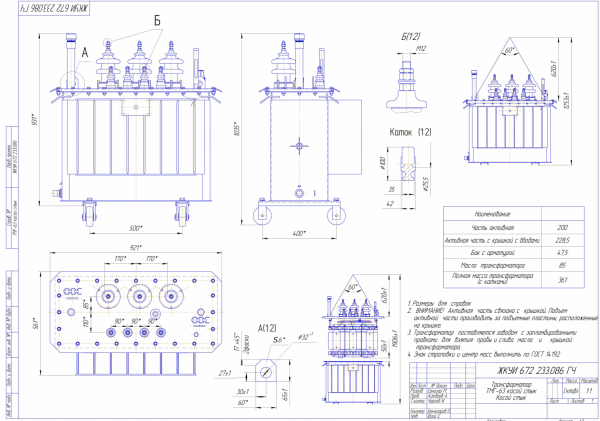

Схема трансформатора ТМГ 25

К началу раздела

  • — CITIUS, ALTIUS, FORTIUS: Эволюция силового масляного трансформатора
  • — Лицензии на конструирование и изготовление оборудования для атомной энергетики. Истинные ценности и преимущества для компании ООО «Трансформер».
  • — Стратегия цифровой трансформации электросетей и технологии цифровых двойников силовых трансформаторов

Все новости

© 2023 Все права защищены.
Политика конфиденциальности
Информация, размещенная на сайте не является офертой.

Обзор продуктов | Шнайдер Электрик

  • Жилой сектор и малый бизнес

  • se.com/ww/en/work/products/building-automation-and-control/”>

    Автоматизация и управление зданием

  • Низковольтные изделия и системы

  • Аккумулятор солнечной энергии и энергии

  • Доступ к энергии

  • Распределение среднего напряжения и автоматизация сети

  • se.com/ww/en/work/products/critical-power-cooling-and-racks/”>

    Критическая мощность, охлаждение и стойки

  • Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

  • Диапазоны: 77

  • Диапазоны: 58

  • Диапазоны: 39

  • Ассортимент: 24

    Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

  • Диапазоны: 33

  • Диапазоны: 57

  • Диапазоны: 27

    Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

  • Диапазоны: 34

    Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Серия CP – Однофазные трансформаторы управления – Электрические трансформаторы

    Трансформаторы управления
    Диапазон: от 12 ВА до 2 кВА

    Основные характеристики

    • Высокая надежность
    • Предназначен для непрерывной работы
    • Изоляция между первичной и вторичной обмотками

    Стандартные продукты

    Управление, Безопасность, Изоляция

    Мощность ВА

    Входное напряжение

    Выходное напряжение

    12 В

    24 В

    12 ВА

    230 В

    КПЗ0012 6Н13П А700

    КПЗ0012 Л98КДЖ А700

    25ВА

    230 В

    КПЗ0025 62Г18 Б300

    КПЗ0025 292СН Б300

    50ВА

    230 В

    КПЗ0050 785АЛ К400

    КПЗ0050 63А60 К400

    80ВА

    230 В

    КПЗ0080 43256 Д500

    КПЗ0080 83971 Д500

    100ВА

    230 В

    КПЗ0100 14878 Э300

    КПЗ0100 К13УФ Э300

    150ВА

    230 В

    КПЗ0150 С55УН Э400

    КПЗ0150 29211 Э400

    200ВА

    230 В

    КПЗ0200 30К84 Ф400

    КПЗ0200 4033С Ф400

    300ВА

    230 В

    КПЗ0300 87764 Г500

    КПЗ0300 К9Д6Р Г500

    400ВА

    230 В

    CPZ0400 50180 х500

    CPZ0400 09158 х500

    500ВА

    230 В

    КПЗ0500 02055 Х600

    КПЗ0500 ДЖ737А Х600

    Перечисленные выше модели являются лишь некоторыми из наших стандартных продуктов.
